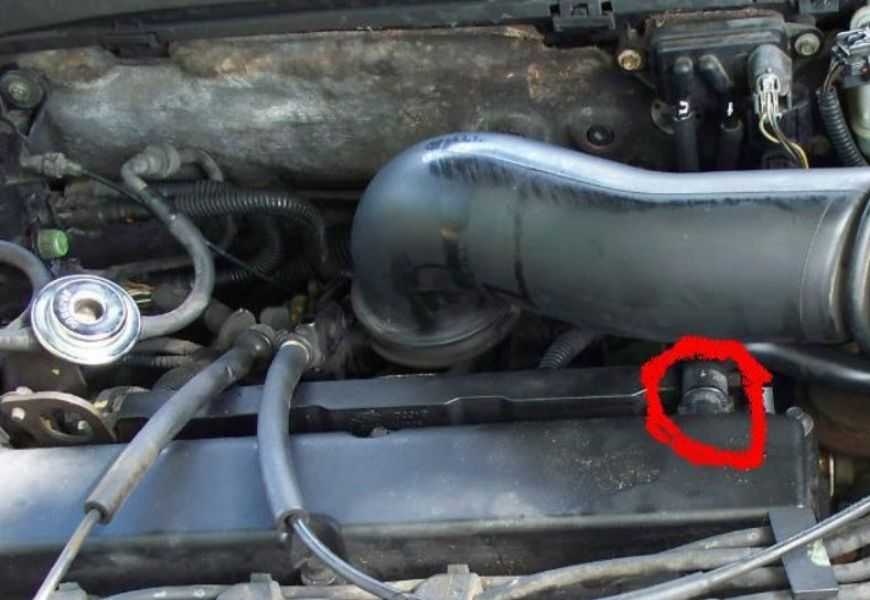

Что собой представляет сапун в машине

Прочистка системы вентиляции картера двигателя автомобилей ВАЗ 2108, 2109, 21099

Загрязнение системы вентиляции картера двигателя на автомобилях ВАЗ 2108, 2109, 21099 приводит к снижению эффективности удаления из него картерных газов в карбюратор и далее в цилиндры для дожигания. Как следствие – в картере возрастает давление.

Находящееся там моторное масло под давлением начинает выгоняться через сальники коленчатого и распределительного валов, прокладку клапанной крышки, пробку ее маслозаливной горловины, выбрасываться в корпус воздушного фильтра. В итоге карбюратор забивается, двигатель начинает «троить» и глохнуть, свечи зажигания покрываются нагаром, снижается мощность и приемистость, увеличивается угар моторного масла и т.д.

Аналогичные симптомы могут возникнуть при износе поршневой группы двигателя (кольца, поршни, цилиндры), но так как искать причину неисправности нужно начинать с самого простого, следует сначала прочистить систему вентиляции, так как это менее затратно и проблемно, чем капитальный ремонт двигателя. Поршневую потом можно будет проверить, произведя замер компрессии в цилиндрах двигателя.

Порядок прочистки системы вентиляции картера двигателя с карбюратором Солекс 2108, 21081, 21083 и аналогичных им

Последовательно снимаем и прочищаем элементы малой и большой ветвей вентиляции картера. Для прочистки используем ацетон или бензин, зубную щетку, медную проволоку. Продуваем сжатым воздухом из насоса или компрессора, попутно контролируя легкость его прохождения.

Демонтировать с двигателя его не нужно, просто прочистить щеткой, смоченной в бензине канал отвода картерных газов от загрязнений. Продуть сжатым воздухом. См. фото выше.

— Прочищаем большой вытяжной шланг

Отсоединяем его от патрубка на клапанной крышки двигателя и от сапуна. Промываем бензином (заливаем вовнутрь и взбалтываем, потом проливаем водой). Продуваем сжатым воздухом.

большой вытяжной шланг системы вентиляции картера двигателя автомобилей ВАЗ 2108, 2109, 21099 снят с патрубка на крышке и сапуна

— Прочищаем шланг отвода картерных газов в полость корпуса воздушного фильтра двигателя

Отсоединяем шланг от патрубка на клапанной крышке. Снимаем корпус воздушного фильтра. Отсоединяем шланг от корпуса. Прочищаем сам шланг и патрубок под него на корпусе воздушного фильтра.

шланг отвода картерных газов в корпус воздушного фильтра двигателя и его патрубок на снятом и перевернутом корпусе воздушного фильтра

— Прочищаем шланг отвода картерных газов в задроссельное пространство

Отсоединяем его от штуцеров на карбюраторе и на клапанной крышке. Проливаем, продуваем.

Для доступа к маслоотделителю необходимо снять клапанную крышку двигателя. Отвернув два болта на 10, отсоединить маслоотделитель от внутренней поверхности клапанной крышки. Промываем маслоотделитель бензином. Продуваем сжатым воздухом. См. «Прочистка маслоотделителя двигателей 2108, 21081, 21083».

— Прочищаем штуцер и канал с калиброванным отверстием в карбюраторе Солекс

Можно прочистить при помощи медной проволоки, не демонтируя карбюратор с двигателя. После прочистки продуть сжатым воздухом. В случае сильного загрязнения, для их прочистки придется снимать карбюратор.

прочистка канала и штуцера отвода картерных газов за дроссель на карбюраторе Солекс медной проволокой

После прочистки устанавливаем все элементы системы вентиляции картера двигателя обратно, при необходимости заменив хомуты крепления шлангов или сами шланги, если повреждены. В ходе эксплуатации автомобиля, проверяем, прекратилась ли течь масла под сальники и уплотнения. Если нет, проверяем исправность поршневой группы двигателя.

Примечания и дополнения

— На двигателях 2111 автомобилей ВАЗ 2108, 2109, 21099 прочистка системы вентиляции производится аналогичным образом с учетом того, что там нет карбюратора, а есть блок дроссельной заслонки со штуцером под тонкий шланг малой ветви вентиляции картера от клапанной крышки.

— После проведения прочистки системы вентиляции на карбюраторном двигателе имеет смысл прочистить воздушные жиклеры ГДС карбюратора Солекс и заменить фильтрующий элемент воздушного фильтра двигателя.

Еще статьи по двигателям автомобилей ВАЗ 2108, 2109, 21099

— Система вентиляции картера двигателя 2108, 21081, 21083, схема

— Система вентиляции картера двигателя 2111, схема

— Прогорел клапан, признаки, причины

Почему идет дым из сапуна?

Может быть только неисправность сапуна: он стал плохо пропускать скопившиеся газы, сравнивая давление внутри двигателя с атмосферным. Но дым, который выходит из него, может многое сказать:

  • Маслосъемные кольца цилиндров заедают или изношены. Простое очищение от кокса народными методами или специальной химией здесь уже не поможет, поэтому придется разбирать двигатель.
  • Точно так же, если сгорел один или несколько выпускных клапанов. Простое измерение компрессии поможет определить это.
  • Крышки масляного дефлектора. Просто поменяйте их, если пришло время или они покажут признаки повышенного износа.
  • Изношены сальники вала, пропускающие пары масла. Обменивайте их без раздумий, желательно не откладывая на задний план.
  • Масло в двигателе старое и требует длительной замены. Без комментариев: как показывает практика, ремонт «сердца» автомобиля стоит в десять раз дороже, чем его замена.
  • Белый дым на горячем двигателе — охлаждающая жидкость попадает в систему смазки. Где именно течь — нужно искать.
  • Перелив масла. В двигателе внутреннего сгорания это так же опасно, как и недозаправка: значительно увеличивается износ двигателя / расход топлива, поэтому проверяйте уровень масломерным щупом на плоской поверхности, когда двигатель горячий. Тогда вы увидите, насколько хорошо мастер АЗС (или вы) хорошо проделал ее замену / подзарядку.
  • Некачественное / непригодное для автомобилей / поддельное масло. Выход один — заменить. Точно так же, если вы пролили топливо на неизвестной заправке: не делайте этого снова.
  • Наконец, сам вентиль время от времени забивается, не работая на 100%. Простая очистка и профилактика устранят его.

Впечатляющий список самых разных ситуаций. И нет никаких сомнений в том, что если в вашей машине дымится вентиляционное отверстие, вы определенно нашли среди них свой случай.

Диагностирование причины гона масла

Поскольку причин гона масла через сапун – большое количество, то необходима комплексная проверка мотора, чтобы точно определить, из-за чего проблема возникла.

При этом, чтобы выполнить ее даже не нужно разбирать силовую установку, всего лишь достаточно сделать замеры некоторых параметров, а также визуально оценить состояние вентиляции.

Для примера возьмем уже упомянутый ВАЗ-2110. Предположим, в двигателе данного авто был замечен налет и масляные отложения во впускном коллекторе, что указывает на гон масла через сапун.

Чтобы определить, что стало причиной данной проблемы, потребуется немного – набор ключей рожковых, отвертка, компрессометр.

Проверку начнем с оценки выхлопных газов. Для этого достаточно завести мотор и посмотреть на их цветовой оттенок.

Если он имеет сизый или черный цвет – это указывает на попадание масла в цилиндры из-за износа или залегания колец ЦПГ или же проблем с ГРМ. Только это уже может помочь с определением причины, больше читайте здесь — причины дыма из выхлопной трубы.

Также необходимо проверить компрессию во всех цилиндрах. При нормальном состоянии цилиндропоршневой группы она должна быть в диапазоне 11-13 МПа. Допускается разница между показаниями в цилиндрах не более 1 МПа.

Если в каком-то цилиндре компрессия значительно ниже – именно он может стать причиной гона масла.

А вот из-за чего именно это происходит – колец или клапанов, поможет определить свеча зажигания, которая была установлена на этом цилиндре.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена ремня ГРМ Чери Тигго, пошаговая инструкция

Сильный нагар на ней будет указывать на проблему с ЦПГ.

А вот если компрессия маленькая, а свеча при этом имеет нормальный рабочий вид без нагара – следует смотреть клапана.

В случае, когда компрессия во всех цилиндрах нормальная, приступаем к осмотру элементов системы вентиляции.

Видео «Откуда масло в корпусе воздушного фильтра»

В этом видео показано, откуда может появиться масло в фильтре ВАЗ 2109 и что нужно делать в такой ситуации.

Система вентиляции картера двигателя Ваз 2108 2109 21099 предназначена для вентиляции картера двигателя от прорвавшихся в него из цилиндров газов. Из картера двигателя через шланг газы подводятся к клапанной крышке, где проходят через маслоотделяющую сетку и засасываются в воздушный фильтр карбюратора. Если маслоотделяющие сеточки загрязнились и на них уже не осаждается масло, то масло будет попадать в воздушный фильтр карбюратора. Если воздушный фильтр забросан маслом, значит необходимо прочистить систему вентиляции картера. Но как правило зачастую многие этого не делают, а отсоединяют шланг между клапанной крышкой и воздушным фильтром и направляют его в сторону. Отверстие в воздушном фильтре глушат пробкой от шампанского — и порядок. Вроде бы и воздушный фильтр чист, и масло уже не так выплевывается. Однако это до поры до времени. Рано или поздно система вентиляции картера засорится полностью, и тогда двигатель Ваз 2108 2109 21099 начнет давить масло. Как правило, оно идет в трамблер через сальник распределительного вала.

Давит масло в трамблер Ваз 2109

В общем, предпосылки для прочистки системы вентиляции картера (сапуна) следующие: — Воздушный фильтр в масле; — Трамблер в масле. Порядок действий по очистке сапуна Ваз 2108 2109 21099: 1) Для начала необходимо отсоединить все трубки от клапанной крышки двигателя и снять воздушный фильтр карбюратора.

Отсоединяем трубки от крышки

2) Открутить крепление тросика педали газа от крышки двигателя.

Откручиваем крепление тросика педали газа

3) Откручиваем две гайки крепления клапанной крышки к двигателю и снимаем ее.

Снимаем крышку клапанов Ваз 2109

4) Крышка вся будет внутри в грязном масле.

Крышка клапанов Ваз 2109

Необходимо будет снять крышку, закрывающую маслоотделяющие сеточки и очистить их от налипшего грязного масла.

Снимаем крышку маслоотделяющей сетки

Для очистки нужно разобрать сеточки и купать их в керосине или бензине до тех пор пока они не очистятся от налипшего масла.

Маслоотделяющая сетка сапуна Ваз 2109

Некоторые поливают сеточки бензином и поджигают их — масло выгорает и потом достаточно немного протереть сеточки бензином и все.

Выжигаем масло из сетки

5) Также необходимо запастись терпением и постараться очистить от налипшего масла саму клапанную крышку Ваз 2108 2109 21099, особенно то место, куда устанавливается маслоотделяющая сетка.

6) На клапанной крышке также есть небольшой отвод, который через трубочку подсоединяется к задроссельному пространству карбюратора. В моем случае он также был полностью забит затвердевшим маслом и мне пришлось около получаса прочищать отвод тонкой стальной проволокой. 7) Затем, необходимо поставить очищенные маслоотделяющие сеточки сапуна Ваз 2108 2109 21099 на место и закрыть крышкой.

Маслоотделяющая сетка очищена

Перед тем как устанавливать клапанную крышку наместо необходимо очистить поверхность двигателя от старого герметика и грязи. Также необходимо протереть резиновую прокладку самой крышки клапанов. 9) Затем тонки слоем наносим герметик по краям клапанной крышки для улучшения герметизации. Ставим крышку на место и зажимаем гайки ее крепления. 10)Подвоединяем обратно все трубки, крепим тросик педали газа и ставим на место воздушный фильтр. 11) Для лучшей герметизации лучше дать пару часов герметику, чтобы засохнуть и только потом ездить на автомобиле. Работы по прочистке сапуна Ваз 2108 2109 21099 на этом закончены

Вы сразу обратите внимание, что двигатель станет меньше расходовать масла при работе и его надо будет меньше доливать

Владельцы старых отечественных авто, после нескольких лет владения могут без проблем написать справочник «болезней» той или иной модели автомобиля. Одной из таких «болячек» является неисправность двигателя, при которой моторное масло выдавливает через сапун. Это явление в народе чаще всего называют просто: «гонит масло через сапун» или «выкидывает масло через сапун».

Проблема довольно неприятная и сопровождается большим количеством проблем, связанных с мотором. Именно по этой проблеме как вы, наверное, уже догадались, мы и поговорим в данной статье. Вы узнаете, почему гонит масло из сапуна и как решить данную проблему. Поехали.

Как правило, проблема актуальна с наступлением холодов, сапун замерзает и масло выдавливает. Проявляется это в виде масляных потеков, которые видны снаружи двигателя. Несвоевременная реакция на данное явление может привести к серьезным поломкам двигателя.

Назначение

Задача сапуна в конструкции автомобиля – соединение подпоршневого пространства двигателя с атмосферой. Дополнительно сапун установлен и в клапанной крышке головки блока.

В процессе работы силовой установки движение узлов, механизмов, смазочного материала приводит к повышению давления внутри картера и под крышкой. Помимо этого, в подпоршневом пространстве скапливаются картерные газы, которые тоже повышают давление.

Поршневые кольца не способны обеспечить полную герметичность камеры сгорания, поэтому часть рабочих газов прорывается и попадает в подпоршневое пространство.

Работа мотора сопровождается перепадами температур, из-за чего внутри образуется конденсат. Скопление влаги внутри мотора недопустимо, поскольку она – основная причина образования коррозии.

Смесь из рабочих газов, прорвавшихся в картер, влаги, частиц масла, которые примешиваются при контакте со смазкой, и называются картерными газами. Возрастание давления внутри картера обычно сопровождается ухудшением работоспособности двигателя, так как газы создают дополнительное сопротивление узлам и механизмам.

Если же газы в подпоршневом пространстве скопляться в большом количестве, то происходит их прорыв через неплотности и «слабые» составные элементы – сальники, щуп, уплотнители и т. д.

Поэтому важно выравнивать давления и отвод газов. И это делает сапун, по сути, являющийся воздушным клапаном

Отметим, что этот элемент используется не только на двигателе, он используется и в КПП, задних мостах.

Помимо поддержания давления в блоке цилиндров, сапун многие автолюбители используют для диагностики мотора. Он помогает определить степень износа цилиндропоршневой группы и залегание колец.

При износе составных частей мотора или закоксовке поршневых колец в подпоршневое пространство попадает большое количество газов. А благодаря сапуну это хорошо заметно по дымности выходящих картерных газов. При хорошем состоянии ЦПГ дыма в картерных газах практически нет.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Ранее сапун представлял собой обычный штуцер с одетым на него шлангом, отведенным вниз. Такая конструкция обеспечивала отвод картерных газов в атмосферу. Чтобы исключить выброс масла, перед сапуном устанавливался маслоотделитель. Этот элемент изменял траектории движения газов, при этом масло благодаря инерции оседало на стенках маслоотделителя и стекало в поддон.


Система вентиляции картера ВАЗ 2111: 1. Картер двигателя. 2. Сапун. 3. Шланг от сапуна к патрубку клапанной крышки. 4. Маслоотделитель под клапанной крышкой. 5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки. 6. Штуцер с жиклером на блоке дроссельной заслонки. 7. Толстый шланг от клапанной крышки к впускной трубе. В современных авто, для повышения экологичности, используется целая система отвода этих газов. Благодаря ей они выводятся не в атмосферу, а подаются в цилиндры, где и сгорают.

Эта система включает в себя:

  1. Сапун.
  2. Маслоотделители.
  3. Патрубки.

Примечательно, что в системе отвода картерных газов используется несколько маслоотделителей – лабиринтный, центробежный, сеточный.

Размещается сапун в самых разных местах нижней части блока двигателя. Он может быть как отдельным элементом, так и выступать в качестве корпуса для щупа.

Сапун – элемент очень простой по конструкции, но от него зависит работоспособность мотора. Если его заглушить, то уже через несколько минут возросшее давление выдавит масло. Если масло выйдет через щуп, тогда достаточно лишь восстановить уровень смазочного материала и вытереть подкапотное пространство. Но если масло продавливает сальники коленчатого вала, то без их замены не обойтись.

В сапуне нет никаких подвижных частей, поэтому ломаться в нем нечему. Но обслуживания он все же требует. Маслоотделитель не способен уловить все масло и масляные частицы в газах остаются. Часть их оседает на внутренних стенках сапуна вместе с сажей и загрязняющими элементами. Постепенно диаметр трубок уменьшается, что ухудшает вентиляцию картера. В зимнее время к грязи на стенках добавляется замерзшая вода.

На некоторых авто система вентиляции картера предусматривает подачу газа в крышку клапанов, где они дополнительно проходят через маслоуловительную сетку перед тем, как поступят в цилиндры. Соты этой сетки также закупориваются грязью, поэтому пропускная способность снижается. «Выливается» это в продавливание сальников распределительного вала.

ОБСЛУЖИВАНИЕ

Чтобы исключить вероятность продавливания сальников нужно периодически чистить систему вентиляции двигателя. Если удалять загрязнения 2 раза в год, то проблем с проведением работ не возникнет, поскольку грязь удаляется ветошью.


Загрязненный сапун Skoda Octavia

Начинать следует с самого сапуна. В одних двигателях он крепиться при помощи болтов, в других же сапун плотно посажен в посадочное место.

После извлечения стенки сапуна тщательно протираем ветошью. Если загрязнение сильное, то удаляются они проволокой или отверткой. Перед установкой сапуна посадочное место протираем.

Патрубки системы вентиляции промываем и прочищаем шомполом, сделанным из ветоши и проволоки.

Очищать нужно и маслоуловительную сетку, установленную в клапанной крышке. При незначительном ее загрязнении, достаточно лишь протирки.

Если сетка загрязнена отложениями сильно, то удалять все придется при помощи ножа, отвертки, проволоки. Можно также отложения просто выпалить. Для этого на сетку льем немного бензина и поджигаем.

Такие нехитрые действия позволяют содержать систему вентиляции картера, в которую входит сапун, в рабочем состоянии и не допустить продавливание сальников или выдавливания масла через щуп.

Причины неисправности

Причины могут быть разными, основные из них:

  • Загрязнение и выход из строя системы вентиляции картера;
  • Неисправности цилиндро-поршневой группы;
  • Обрыв ГБЦ.

Чтобы точно определить, что именно привело к необычному поведению, необходимо провести диагностику состояния силовой установки с привлечением специалистов.

Вентиляция картера

Неприятность и опасность явления заключается в том, что пользователю не всегда удается выявить признаки нехарактерного поведения с течением времени. В результате запущенная проблема может привести к серьезным последствиям и сильно усугубить ситуацию.

После прекращения работы вентиляция картера не сбрасывает избыточное давление в атмосферу, а накапливает его внутри картера установки. Со временем, когда давление достигает критического уровня, скопившиеся газы выпускаются через фильтр.

Чтобы избежать проблем и не усугубить их поломками, при первых признаках неисправности системы вентиляции и вентиляции необходимо как можно быстрее их промыть. Устранение неисправности может быть выполнено двумя простыми способами: разобрать дефлектор и промыть все необходимые детали и фильтр от отложений или добавить в масло специальную чистящую присадку, которая удалит все скопления грязи.

Поршневые кольца

Одной из причин, по которой дефлектор силовой установки может быть проблема с поршневыми кольцами. Во время работы двигателя часть выхлопных газов попадает в картер. Со временем давление увеличивается и они начинают искать выход из замкнутого пространства. Из-за того, что система вентиляции забита, газы начинают выходить из всевозможных трещин в уплотнителях и сальниках.

Выход из строя колец приводит к повышению давления в картере, а это, в свою очередь, приводит к переизбытку масла. Часть выталкивается через щуп, часть через уплотнения, образуя течь. Часть масла через незакрепленные кольца попадает в рабочую камеру и сгорает там вместе с топливом.

Иногда все эти симптомы сопровождаются мигающей лампочкой на приборной панели автомобиля, что сигнализирует о неисправности двигателя. Для подтверждения диагноза необходимо измерить компрессию силового агрегата. Сжатие менее 11 единиц в любом цилиндре в сочетании с другими явлениями указывает на наличие колец. Для устранения неисправности необходимо разобрать установку и провести ремонт.

При ремонте разберите поршни и проведите полную диагностику колец

При их возникновении необходимо снять кольца, процедуру нужно проводить с особой осторожностью, вне зависимости от поломанных деталей

После снятия требуется тщательная очистка колец и поршней от нагара и отложений, особое внимание нужно уделить канавкам, образовавшаяся в них коррозия должна быть полностью устранена

Цилиндропоршневая группа

Если проверка показала отсутствие проблем с вентиляцией картера и кольцами, следующей частой возможной причиной может быть повреждение поверхностей гильз цилиндра. Для устранения дефекта необходимо загладить поверхности и установить новые кольца ремонтного размера. При сильном износе цилиндра не избежать расточки двигателя.

Двигатель может дышать из-за износа клапанов, сальников, втулок и т.д. В любом случае для точной диагностики и устранения причины требуется полная диагностика и осмотр двигателя специалистом.

Подавляющее большинство автомобилистов, даже те, кто водит автомобиль более десятка лет, столкнутся с трудностями и не смогут ответить на вопрос, что такое сапун двигателя, где он находится и как работает. Это неудивительно, ведь эта маленькая деталь часто не выходит из строя и многие даже не догадываются об этом.

Где устанавливается сапун

Сапуны на автомобиле устанавливаются:

  • в самом двигателе;
  • в устройстве КПП;
  • в конструкции переднего и заднего моста;

Отметим, что функции данных устройств практически одинаковые независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.

Если сказать иначе, сапун позволяет «дышать» тем узлам, из которых нельзя допустить вытекания рабочей жидкости, а также попадания воды и грязи снаружи. Во время работы ДВС моторное масло в картере нагревается, что приводит к его расширению. Также расширяется имеющийся в картере воздух и создается давление. Если это давление не сбросить, тогда масло начнет выдавливать через уплотнители, сальники и прокладки двигателя. Это утверждение справедливо и по отношению к другим узлам автомобиля (мосты, раздатка, КПП).

После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в емкости падает, снова возникает разница давлений и наружный воздух пытается прорваться внутрь через прокладки и т.д. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т.п. устанавливаются сапуны. Получается, клапан предотвращает попадание воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (смазочному материалу) при возникновении избытков давления.

Сапун в коробке передач

Коробка передач должна преобразовывать крутящий момент в двигателе, а также изменять тяговое усилие. Часто случается, что коробка передач начинает плохо работать из-за того, что сапун коробки передач засорился. Чтобы избежать какой-либо поломки, следует чистить не только сапун в двигателе, но и все остальные, которые установлены в разных частях машины.

В коробке передач сапун находится на крышке картера коробки. Попадание песка или грязи в сапун приведет к заеданию колеса смонтированного на вторичном валу. В результате повышается изнашивание подшипников и синхронизаторов. Необходимо во время каждого технического осмотра, а то и чаще промывать сапун. В случае засорения клапана, будет повышаться давление в коробке передач, что приведет к протеканию масла через уплотнители.

Сапуны мостов

Внутри каждого моста, который соединяет колеса, находится масло. Внутренняя полость должна контактировать с внешней средой, и она делает это через сапун. С помощью этого клапана исключается повышение давление внутри самого моста.

Давление масла поднимается, когда происходит его нагрев во время работы передней передачи. Сапун также выполняет защитную функцию. Он защищает мост от попадания в него воды, когда машина преодолевает водную преграду. В середине моста также находится специальное отверстие, через которое спускается масло.

Особое внимание следует уделить сапуну картера заднего моста. Он находится на катере заднего моста, с правой стороны, в верхней части. В результате засорения этого клапана может подтекать масло

Чтобы избавиться от этой проблемы, нужно очистить сапуны от грязи. Также нужно проверить свободное перемещение крышки сапуна. Она должна двигаться во всех направлениях

В результате засорения этого клапана может подтекать масло. Чтобы избавиться от этой проблемы, нужно очистить сапуны от грязи. Также нужно проверить свободное перемещение крышки сапуна. Она должна двигаться во всех направлениях.

После очистки сапуна следует еще раз проверить его после небольшого пробега в 20 км. Если следы масла будут снова обнаружены, то это будет говорить о неисправности устройства, которое требуется заменить. Сапун заднего моста должен быть всегда в исправном состоянии, ведь он играет важную роль при работе всего автомобиля.

Причины, почему сапунит двигатель

Для начала узнаем, почему мотор сапунит. Происходит это по двум основным причинам, которые приведены ниже.

Из косвенных причин выделяют неправильный подбор масла. Некачественное моторное масло парится, выгорает и оставляет отходы. Общее состояние дизельного агрегата при этом неблагоприятное — снижение компрессии, туман под капотом, чрезмерное разряжение во впускном тракте.

Вентиляция картера

Вентиляция отвечает за сброс излишек давления в атмосферу. Вначале её сделали по самому простому принципу — она имела всего одно отверстие с маслоуловителем, во избежание перерасхода смазки. Постепенно рециркуляцию усовершенствовали, и теперь это уже сложная конструкция, где излишки газов сначала поступают к воздушному фильтру, а затем снова в мотор. Есть также автомобили, в которых отработанные пары сразу выводятся в коллектор.

Вентиляция картера

Как бы там ни было, в задачу клапана входит открывание/закрывание системы. Если он повреждается, то стопорит в одном положении, что сразу негативно отражается на работе силового агрегата. Заклинивание дросселя бывает двух видов:

  • открытое, когда некоторая доля пара проходит в полость сгорания, обедняя горючую смесь и вызывая перебои, повышение расхода солярки и пропуски зажигания — особенно плохо это сказывается на современных ДВС;
  • закрытое, когда внутри мотора создаётся высокое давление, масло выдавливается через манжеты и уплотнители — дополнительно загаживаются свечи зажигания, образуется сажа на клапанах, и всё это сопровождается увеличением расхода горючего.

Чтобы проконтролировать работу вентиляции, надо демонтировать лючок маслозаливной горловины. Если неисправности нет, то он легко снимется, а из горловины не будет выплёскиваться смазка или идти сизый дым. Если дизель сапунит, но масло не ест — это нормальный признак, означающий что вся система в порядке.

Поршневые кольца

Износ поршневой группы приводит к увеличению теплового зазора внутри силовой установки. В итоге кольца не обеспечивают должного уплотнения. Из‐за этого определённая часть смазки просачивается и попадает в рабочую камеру. Здесь она выгорает вместе с горючим, что приводит к увеличению давления в картере.

Залегание поршневых колец приводит к серьезным проблемам

Часто неисправность колец сопровождается миганием «check engine» на щитке приборов. Это легко проверить, замерив компрессию двигателя. Если она покажет меньше 11 единиц, это подтвердит догадку о том, что в одном из цилиндров залегли кольца.

Неисправность: засорилась система вентиляции картера двигателя

Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.

Признаки неисправности: засорилась система вентиляции картера двигателя

Выгоняет моторное масло из двигателя под сальники и прокладки

Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.

Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)

По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.

Повышение расхода моторного масла

Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.

Замасливание электродов свечей зажигания

По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.

Причины неисправности: засорилась система вентиляции картера двигателя автомобиля

Большой пробег автомобиля

Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.

Применение некачественных масел

Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.

Износ поршневой группы двигателя

Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.

Что делать если имеются признаки засорения системы вентиляции картера двигателя?

Сменить моторное масло на соответствующее и качественное.

Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.

Примечания и дополнения

На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.

Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.

Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).

Пример: устройство системы вентиляции картера двигателя автомобиля.

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Источник

Ремонт и обслуживание сапуна

Благодаря низкой стоимости, а также простоте снятия/установки, ремонт вентканала почти всегда сводится к замене вентканала. Но даже забывчивым автовладельцам, которые время от времени его обслуживают, это не понадобится, так как ломаться там просто нечему.

Весь уход сводится к своевременной уборке. Снаружи достаточно протереть тряпкой, а если грязь застарела, то придется воспользоваться ножом, отверткой или скребком.

Чистка изнутри несколько сложнее, но все равно очень просто. Вентиляционное отверстие нужно снять (можно вкручивающееся или жесткое) и прочистить примитивным шомполом, который можно сделать из куска проволоки. То же самое делаем и с поддоном: в редких случаях, когда он сильно забит, механической чистки будет недостаточно. А потом его надо сжечь, залить довольно много бензина или замочить в агрессивных химикатах на несколько часов.

Сборка, как и следовало ожидать, в обратном порядке. Поэтому весь процесс не займет много времени и не потребует каких-либо специальных инструментов или навыков.

При этом лучше это сделать во время сезонной замены масла или очередного ТО. На большинстве автомобилей со средним пробегом достаточно этой простой операции два раза в год. Но именно сапун двигателя подтверждает непреложную истину: в автомобиле, тем более современном, мелочей не бывает.

Когда давление в картере увеличивается и превышает пороговое значение, клапан преодолевает сопротивление пружины и вытесняет часть воздуха.

Для обеспечения среды можно устроить отдельную полость с маслоотделением и мембранной диафрагмой. Но основное отделение нефти от газа происходит в устройстве лабиринтного типа, где она отделяется от воздуха и стекает в собственную ванну.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лига Скорость
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
