Рулевая колонка велосипеда: схема, устройство, как собрать, ремонт

Какие узлы нуждаются в смазке и как правильно смазать велосипед?

Грамотное обслуживание позволит не только избежать нежелательных поломок, но и максимально продлить срок службы двухколесной машины. Каждый узел обрабатывается с различной периодичностью, с применением определенных типов смазки. Но некоторые механизмы вообще не нуждаются в подобных «масляных» процедурах, даже более того – они им противопоказаны, например, дискам, ободам и тормозным колодкам.

Кроме этого, нужно знать, чем смазать цепь велосипеда, а также другие его важные узлы, ведь применение однотипного смазочного материала невозможно по причине различных условий работы агрегатов. Поэтому верный подбор смазки гарантирует безаварийное функционирование и долговечность механизмов.

Основные части байка, которые нуждаются в смазочных работах:

подвижные звенья цепной передачи;
переключатели передач и их подвижные части;
рубашки тормозных тросиков;
ролики заднего переключателя передач;
колесные втулки;
рулевая колонка;
каретка.

Основные виды рулевых колонок

Рулевые колонки, как и другие велосипедные аксессуары, должны быть выбраны с особым вниманием

Важно, чтобы они подбирались с учетом модели велосипеда, предпочитаемого типа езды, а также собственного телосложения

В настоящее время существуют следующие виды рулевых колонок для велосипеда:

Резьбовые.
Безрезьбовые.
Полуинтегрированные.
Интегрированные.

На велосипеды массового производства и бюджетные модели устанавливаются классические колонки, которые состоят из традиционной чашки и подшипников. По мере удорожания моделей конструкции колонок становятся более совершенными и начинают буквально подстраиваться под определенный тип езды или телосложения велосипедиста.

Резьбовые колонки для руля

В то же время их установка требует времени и некоторого опыта, поэтому заниматься ей лучше в специализированных центрах. Основную сложность составляет необходимость попасть резьбой (за счет чего колонка и получила свое название) в специальное отверстие, а также ровно закрутить ее и обеспечить прочное крепление.

Безрезьбовые колонки

В отличие от прошлого вида, их установка (даже самостоятельная) не представляет особой сложности, за счет чего колонки пользуются большой популярностью. Такая конструкция не имеет резьбы, поэтому не принимает на себя фиксирующую нагрузку вилки.

Основные элементы безрезьбовой колонки для велосипеда:

Верхняя и нижняя чашки.
Рулевой стакан.
Подшипники (устанавливаются в каждой чашке).
Кольцо качения, которое закрывает подшипники.
Простановочные кольца и вынос.
Рулевая труба, которая фиксирует колонку к остальному механизму.

Именно безрезьбовые колонки предпочитает устанавливать большинство производителей. Они отличаются высокой надежностью и долговечностью. Такие конструкции нередко называют «неинтегрированными» за счет того, что они являются самостоятельной частью рулевого механизма.

Безрезьбовые колонки (за счет их возможности регулировать высоту руля) можно использовать на подростковых велосипедах.

Полуинтегрированные велосипедные колонки

Рулевая колонка закрытого типа, основные элементы которой скрыты – на виду остаются лишь пыльники (подшипники находятся внутри стакана). Конструкции такого плана считаются самыми надежными и устанавливаются в основном на профессиональных моделях, поскольку стоят довольно дорого.

Полуинтегрированные колоночные системы позволяют выставить необходимую для конкретного велосипедиста и типа езды высоту руля. Возможна самостоятельная установка.

Интегрированные велосипедные колонки

Разновидность безрезьбовых колонок, которые отличаются абсолютным отсутствием чашек в конструкции, а также запрессовыванием подшипников напрямую в раму. Для установки таких рулевых колонок используют только промышленные подшипники, поскольку в конструкции отсутствуют канавки качения и другие детали, характерные для классического варианта велосипедных рулевых колонок.

К недостаткам таких моделей можно отнести сложности самостоятельного ремонта, а также большой разброс в размерном ряду, из-за чего бывает проблематично подобрать подходящую модель самостоятельно. Среди преимуществ можно выделить легкость и простоту установки, доступную цену.

Прочность рулевой колонки может нарушиться из-за стертости подшипников. Специалисты рекомендуют проверять их состояние хотя бы раз за сезон, чтобы избежать абразива, изношенности деталей.

Установку и проверку колонки можно проводить самостоятельно (за исключением резьбовых моделей, которые требуют обращения в мастерскую)

Чтобы не допустить ошибок, важно при сборке конструкции четко соблюдать последовательность разбора деталей. Для удобства лучше использовать специальный инструмент, поскольку киянка или молоток могут нанести рулевой конструкции механические повреждения или расколоть раму. По завершении профилактических работ требуется проверить состояние всех деталей, а также их нахождение на своих местах

Делать это нужно до того, как вы решите сесть на транспортное средство

По завершении профилактических работ требуется проверить состояние всех деталей, а также их нахождение на своих местах. Делать это нужно до того, как вы решите сесть на транспортное средство

Особое внимание стоит уделить горным велосипедам, которые требуют особой маневренности

Какую смазку использовать для рулевой рейки?

Технологически узел состоит из нескольких частей, каждая из которых нуждается в обслуживании:

Собственно рулевая рейка. Представляет собой комплект из прямозубой шестерни, связанной с рулевым валом и горизонтально расположенной пластины с ответными зубьями. При повороте вала, рейка перемещается в горизонтальной плоскости.
Рулевые наконечники (тяги). Это шаровые шарниры, передающие усилие от рейки на поворотные кулаки передних колес.
Усилитель рулевого механизма. Может иметь электро- или гидравлический привод. Предназначен для уменьшения усилия на рулевом колесе при повороте автомобиля.

В точках соприкосновения зубьев возникает серьезное усилие. Величина не зависит от усилителя: он лишь помогает водителю в работе с рулевым колесом. Нагрузка на шестерни не только сильная, но и переменная.

То есть, вектор быстро меняет направление за короткое время. В таких условиях рабочая масляная пленка рвется, обнажая голый металл.

Но конструкция корпуса рулевой рейки не может обеспечить герметичность, и жидкая смазка моментально вытечет. Пыльники рулевых наконечников защищают от попадания грязи внутрь, а не от протечек.

Значит, смазка должна быть консистентной. Такой состав будет удерживаться внутри механизма, но при этом он самостоятельно не растекается по поверхности шестеренчатого соединения в случае выдавливания от нагрузки.

Производители идут на компромисс, создавая смазочные материалы с взаимоисключающими свойствами:

с одной стороны – высокая вязкость обеспечивает прочную и липкую масляную пленку на рабочей поверхности;
с другой стороны – составы достаточно текучие, и отлично заполняют пустоты.

Оптимальный вариант: консистентные масла, созданные на литиевой основе.

Лучшие литиевые смазки для рулевых реек обладают следующими качествами:

Термоустойчивость. Сохранение пластичности в зимнее время года, вплоть до температуры -50°C. Рулевой механизм остается пластичным и не затрудняет управление автомобилем. Температура каплепадения значительно превышает предел, который может возникнуть внутри рулевой рейки. Механизм вряд ли разогреется даже до +100°C.
Собственно вязкость на уровне пастообразной консистенции – основное преимущество этих составов.
Благодаря литию образуется хорошая адгезия, которая не снижается при изменении температуры.
Защищают внутренние детали рулевого механизма от коррозии. При нарушении герметичности пыльников, внутрь неизменно попадает влага и реагенты с дорожного покрытия. Сохранить металл можно только с помощью качественной смазки.
Химическая нейтральность обязательна. Механизм может состоять из стальных, медных, алюминиевых и композитных материалов. Особенно это касается смазки для рулевой рейки с ГУР. Поршневая система содержит резиновые или силиконовые манжеты и уплотнительные кольца. Смазка не должна их разрушить, иначе гидроусилитель выйдет из строя.
Восстановление изношенных поверхностей. Составы с литиевыми добавками на молекулярном уровне восстанавливают изношенные поверхности на паре шестерня-рейка.
Нулевая гигроскопичность и хорошие водоотталкивающие свойства. Рулевая рейка расположена под днищем автомобиля, и постоянно подвергается воздействию воды и грязи.

Смазка для рулевой рейки с ЭУР должна обладать такими же свойствами, разве что нейтральность к резиновым манжетам не потребуется. Литиевые смазки обладают хорошими диэлектрическими свойствами, поэтому смазка электроусилителя руля не может нанести вред его мотору.

Как правильно смазывать наконечники и шаровые

Смазать шар и вкладыш невозможно, да в этом и нет необходимости, смазка там уже имеется. Поэтому перед установкой детали аккуратно отделяется чехол, если такое конструктивно возможно, и под него закладывается некоторое количество смазки примерно на треть объёма.

Слишком много забивать под пыльник нельзя, при работе он станет сильно деформироваться и потеряет герметичность, а излишек всё равно будет выдавлен. Должна быть значительная воздушная подушка.

Достаточно просто покрыть выступающую поверхность шара слоем примерно в несколько миллиметров. При работе нужное количество будет втянуто в зазор, а оставшееся предохранит пару трения от окружающей среды и станет неким запасом.

Это же можно проделать, если вовремя заметить трещину в пыльнике и найти ему замену. При одном условии – под пыльником ещё не должно быть пыли и воды, в противном случае смазывать деталь бесполезно и небезопасно. Стоит шарнир недорого, а операции при замене узла в сборе и смазывании одни и те же.

Причины возникновения протечек

Существует несколько распространенных причин, из-за которых течет рулевая рейка:

Главная – езда с порванными резиновыми чехлами. Сквозь дырки внутрь проникает влага и попадает на вал, вызывая коррозию. Ржавая поверхность становится шершавой и начинает тереть кромку сальника. Малейшего зазора достаточно, чтобы масло под давлением вырвалось наружу.
Несоблюдение правил обращения с гидроусилителем. Долгое удержание руля в крайнем положении ведет к росту давления внутри камер и продавливанию сальников. Если водитель постоянно повторяет ошибку, неизбежно появятся потеки масла из рейки.
Долив неподходящей гидравлической жидкости либо другого состава, разрушающего резину сальников.
Длительная эксплуатация без замены жидкости, накапливающей мусор и мелкую стружку. В этом случае сальник подтекает вследствие абразивного истирания.
Критический износ шарнирных соединений рулевых наконечников с валом. Из-за болтающейся тяги под пыльник проникает воздух и влага, вызывающая коррозию. Дальше процесс протекает по сценарию, описанному в первом пункте.

Ремонт рулевой рейки возможен, причем стоимость мероприятия зависит от степени износа. В некоторых особо запущенных ситуациях агрегат восстановлению не подлежит.

Чем смазывать шаровые

Чем смазать шаровую опору перед установкой? Наиболее распространены следующие варианты:

на литиевой основе;
на кальциевой основе.

Из литиевых автосмазок популярны Литол-24 и ЦИАТИМ-201. В них нефть и литиевое мыло присутствуют в разных пропорциях, различаются они также составом дополнительных добавок.

Присутствующие в Литоле-24 стабилизирующие вещества обеспечивают хорошую сохранность шарнира и небольшой расход смазки в процессе его работы. Однако эта автосмазка плохо переносит низкие температуры. ЦИАТИМ-201 стабилизирует ШО в меньшей степени, зато лучше предохраняет их от мороза, да и стоит дешевле.

Дорогостоящие литиево-кальциевые и кальциевые смазки (различные виды Shell Gadus, Grease Calcium и др.) рекомендуются при повышенных нагрузках на детали, а также при их работе в экстремальных температурных условиях.

Так какой же смазкой смазывать шаровые опоры? Это зависит от следующих факторов:

степени интенсивности нагрузки;
температуры;
цены.

Исходя из этих факторов, для рядового водителя, эксплуатирующего свой легковой автомобиль на асфальтовых дорогах в условиях средней полосы, лучше всего подойдут литиевые автосмазки как приемлемый компромисс цены и качества. В то время как в экстремальных условиях больше подходят кальциевые и пластичные литиево-кальцевые смазки.

Для чего она нужна?

Многие устройства, в том числе и рулевые, имеют узлы, в которых взаимодействуют детали, изготовленные из разных материалов. Такое взаимосвязь никогда не обходится без трения. Наверное, многие водители помнят из школьного курса физики, что в местах трения всегда имеет место повышение температуры в зоне работы трущихся пар. В этих местах происходит ускорение процесса износа деталей.

Чтобы как-то снизить этот износ и значительно продлить срок службы таких узлов применяют различные виды смазок.

Кроме этого смазкой уменьшается величина усилия для проворачивания рулевого управления. Это в полной мере относится и к механизмам с электро и гидроприводом. В некоторых случаях для проведения такой работы приходится демонтировать её с машины, полностью разобрать, очистить, промыть и только после этого заложить новую смазку.

Как правильно выбрать смазку для подшипников велосипеда?

Выбирать смазочный материал нужно, опираясь на погодные условия, сезон, температурный режим. Во время езды в зимние месяцы многие масла не подойдут. Некоторые вещества не выдержат слишком большого мороза. Тогда средство будет густеть. В зимний сезон отлично спрявятся ЦИАТИМы, ВНИИМП-235.

Для поездок по местности, где много пыли и грязи, лучше применить консистентную смазку. Она хорошо защитит и от влаги. Еще можно выбрать Archoil AR 8200, а также Archoil AR 8100. «Солидол- Ж» – хорошее решение для велосипедистов-любителей, которые не занимаются профессиональными гонками, не перегружают байк высокими скоростями.

Ремонт педалей велосипеда

В данном разделе мы поговорим о том, какие могут быть неисправности и способы их устранения.

Неисправность

Причина

Способ устранения

Туго вращаются педали, скрипят или издают другие посторонние звуки.

1) Слишком сильно зажат конус подшипника 2) Отсутствует (или слишком загрязнена) смазка

3) Вышел из строя подшипник (в случае с промподшипниками)

1) Настроить затяжку конуса 2) Нанести новую смазку

3) Заменить промподшипник.

Наблюдаются люфты оси в корпусе педали

1) Неверно выставлена затяжка конуса подшипника 2) Вышли из строя конуса или чашки.

3) Вышел из строя промподшипник (если используется этот тип подшипников)

4) Треснул корпус педали

1) Настроить затяжку 2) Заменить по возможности вышедшую из строя деталь.

3) Заменить на новый.

4) Если есть аналогичные б/у, то заменить. В противном случае купить и установить новую педаль.

В любом случае, если вы вовремя будете производить техническое обслуживание (хотя бы один раз в сезон), то педали прослужат вам верой и правдой много лет.

Чем смазать цепь?

По каким параметрам можно определить, нужно ли смазывать цепь? Этот вопрос волнует многих. Здесь есть два параметра: первый – вы сами знаете, насколько обычно хватает одной смазки, второй – ждете стрекотание цепи. Если вдруг вы обнаружили, что цепь обсохла во время поездки, то не паникуйте. Вы легко проедете еще 50 км, а то и больше. Однако, постоянно ездить с сухой цепью тоже не вариант. Существует два вида смазочных средств для велосипедной цепи. Одна смазка предназначена для дождливой погоды, а другая — для сухой. Кто-то может подумать, что это — маркетинговый ход, но это не так. Для сухой погоды смазка (Dry) жидкая. Она не позволяет грязи и песку налипать на цепь.

Велосипедные смазки

Погодные условия (температура воздуха, осадки, влажность) играют огромную роль. Смазку для сухой погоды довольно легко смыть при помощи воды. Это говорит о том, что осенью и весной потребуется использовать её чаще. Поэтому проще использовать при такой погоде смазку для влажной погоды (Wet), немного более густую.

Итог: Выбирайте в завимости от погодных условий, пробуйте различные смазки и обязательно найдёте ту, которая больше подойдёт именно в вашем случае.

Консистентные (густые) смазки

Выпускаются в банках, можно приобрести и в тюбиках. Этот тип смазочного материала по консистенции пластичный, густой. Обрабатывают детали, у которых не слишком быстрое вращение. Консистентным маслом смазывают подшипники всех видов в велосипеде.

Еще используются во время консервации цепи. Бывают нескольких типов: литиевые и кальциевые масла, графитовый смазочный материал, а также технический вазелин.

Литиевые масла

Содержит литий. Соответствующего желтого или красноватого оттенка.
Потребность в использовании литиевого масла возникает, когда нужно улучшить качество скольжения. Еще такое масло необходимо для увеличения границ показателей температурного режима.
Литиевая смазка служит от минус 50 до плюс 180 градусов.

Литиевые масла «Шрус», «Литол» или «Циатим» от российских производителей отлично подойдут для обработки узлов велосипеда. Они могут постепенно смываться водой.

Смазка №158 обладает повышенным агдезийным свойством:

Ее отличает голубой оттенок, полученный вследствие добавления фталоцианина меди.
Данное вещество – отличный загуститель, а также антиокислительная присадка.
Результат обработки таким маслом являются вычищенные до блеска все части подшипника.
Работает при температуре от – 40 до + 120 градусов.

Общий минус литиевых масел – взаимодействие с алюминием на молекулярном уровне. Общий плюс – сравнительно низкая стоимость.

Кальциевые масла

Входящий в состав кальций делает материал желтым.
Кальциевые масла достаточно хорошо «крепятся» к металлическим поверхностям.
В течение длительного времени смываются водой.
Кальциевые масла от российских производителей «Солидол» и «Униал» используют для обработки подшипников колес велосипеда, частей педали, прочих узлов байка, подверженных частому контакту с водой.
Не рекомендуют пользоваться такими смазочными веществами для обработки втулки, которая оснащена механизмом для торможения.
Кальциевые масла подойдут для всех типов металлов, что является преимуществом перед литиевыми.
Недостаток: небольшой рабочий температурный диапазон: от минус 30 до плюс 50.

Графитовые смазки

Антифрикационное вещество – графитовая пудра, которую связывает масло – главное составляющее вещество.
Такая пудра останется на обработанном месте после подсыхания или выгорания основы смазочного материала. Скольжению частей подшипника поможет слой графита.
Графитовая смазка «УСсА» подойдет для обработки любой резьбы и втулки.
Минус состоит в загрязнении при соприкосновении с графитом.

Технический вазелин

По сравнению с медицинским вазелином, технический хуже подвержен очистке.
Он не обладает прозрачностью. Его цвет может быть и коричневым, и желтым или похожего оттенка. Преимущество технического вазелина перед другими видами смазочных веществ – отличная защита от воздуха, воды и коррозии.
Технический вазелин хорошо наносится на все части велосипеда, требующие обработки, и держится длительное время.
Однако свободные кислоты, находящиеся в борном вазелине, могут портить хромированный слой подшипников велосипеда.

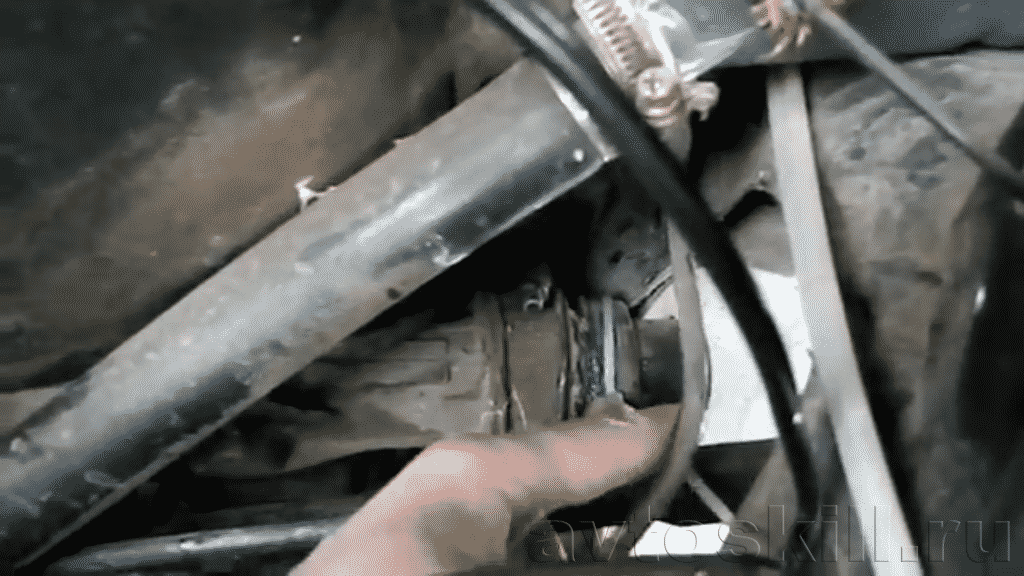

Как смазать рулевую рейку, не снимая

Поскольку снятие всего узла целиком доставляет трудности, многие отказываются от столь сложного способа. Но рейку можно смазать, не снимая. Вначале нужно снять защитный кожух с крышки мотора. Теперь необходимо найти пыльник рулевой рейки и срезать бокорезами кожух, на котором он держится.

Нужно проверить состояние пыльника и штока. Если на поверхности мало или вовсе нет смазки, значит нужно нанести ее. Для этой цели удобно использовать шприц или загнутый в форме буквы «Г» пруток.

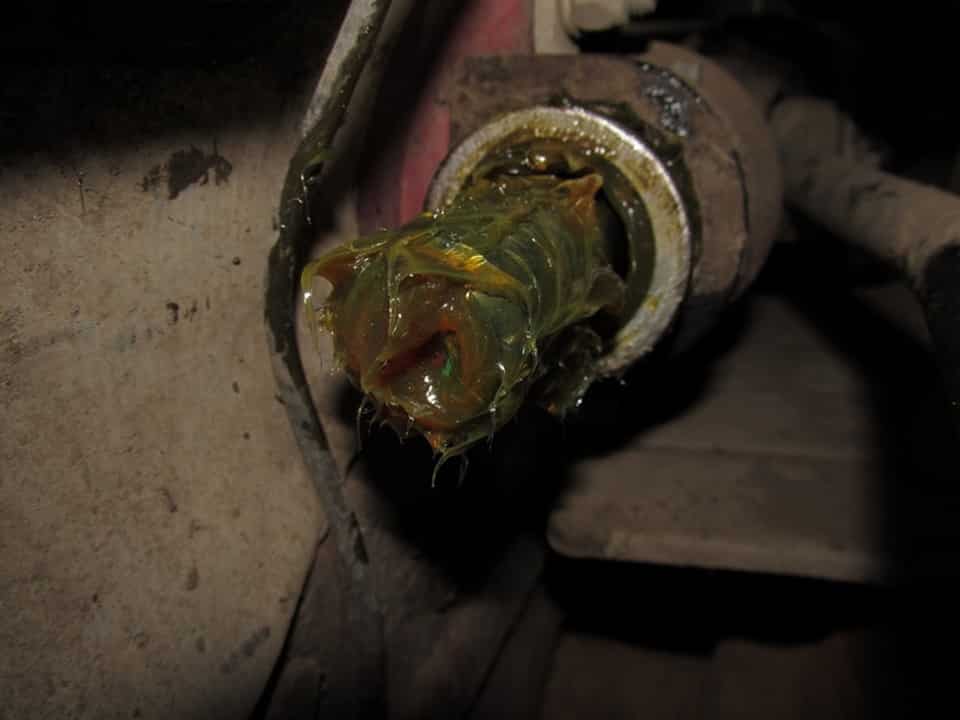

Вязкую массу необходимо набить между корпусом и штоком. Далее устанавливается пыльник, чтобы закрепить детали, нужно использовать подходящие по размеру стяжки. Затем необходимо провернуть руль вправо и приподнять машину домкратом, чтобы добраться до рейки. Остается проверить пыльник со стороны колеса.

Процесс закачивания смазки подробно рассмотрен в видео:

Даже без смазки машина сможет ездить, но механизм будет быстро изнашиваться, а при минусовой температуре руль не повернется. Поэтому следует регулярно проверять наличие достаточного количества смазки. Главное — знать диапазон температур, при котором будет эксплуатироваться авто. Необязательно обращаться к мастеру, ведь смазать механизм сможет при желании любой автомобилист.

Стаканы

Все вышеперечисленные колонки требуют под себя конкретной модели стакана рамы. Взаимозаменяемости нет ни для одного из указанных типов. Только свои параметры.

Существуют следующие виды стаканов:

Интегрированные. Их характерные черты — вогнутая внутрь поверхность + усеченные фаски. Такие детали можно встретить 4-х размеров:
- 1 дюйм (это 26.35 мм);
- 1 и 1/8 дюйма (41.1 мм);
- 1 и 1/8 Italian (41.95 мм);
- 1 и 1.8 FSA Standard (41.6 мм).
Полуинтегрированные. Это прямые трубы без всяких выпуклостей/вогнутостей. У таких прямая фаска под прямым углом глубиной 15 мм, не менее. Здесь тоже свои размеры, и разброс их чуть меньше, к тому же нет путаницы производителей в связи с долями дюйма:
- 1 дюйм (это 41.35 мм);
- 1 и 1/8 (43.95 мм);
- 1.5 дюйма (55.9 мм).
Стандартные. Они аналогичны по форме и размерам полуинтегрированным, но очевидно уже и меньше в большинстве случаев. Стандарты все те же, а размеры другие:
- 1 дюйм (это 30.05 мм);
- 1 и 1/8 (33.9 мм);
- 1.5 дюйма (49.57 мм).

По указанным выше размерам возможны допуски — 0,5-1 мм. Однако следует таких допусков избегать, чтобы не допустить образования люфта вилки. В противном случае это непременно скажется на качестве езды в сторону его (качества) ухудшения.

Какой смазкой смазать рулевую рейку

Не знаете, какой смазкой смазать рулевую рейку? Для механизмов с сухой передачей применимы литиевые материалы или просто литолы. В продаже есть продукция разных марок, поэтому стоит познакомиться с разными брендами. Покрывать слоем смазки нужно рулевой вал, червячную передачу и рейку по всей длине. Заодно нужно оценить состояние рулевых наконечников и заменить смазку в них, наполнив пыльники, если это позволяет сделать конструкция. Смазывающее вещество должно быть предназначено для шарниров, так как в рулевом механизме много трущихся и элементов качения.

Общие требования для смазок

Решили выполнить ТО и произвести смазывание рулевой рейки, то используемый материал должен обладать следующими физическими и химическими свойствами:

Быть полностью нейтральным к воде. Езда в мокрую погоду неразрывно связана с брызгами и проникновением влаги под пыльники.
Быть устойчивым к низким температурам. Даже при -40 литол должен сохранять свои фрикционные свойства, обеспечивая плавность движения деталей рулевого механизма. Некачественные вещества превращаются в камень и рейка ломается.
Быть неагрессивным, то есть не вызывать коррозию стальных деталей. Первые типы смазок, преимущественно органические, приводили к ржавчине элементов прямо внутри корпуса. Современные составы произведены на синтетической или полусинтетической основах, поэтому им не характерны эти недостатки.
В процессе работы рейка может нагреваться, поэтому смазка должна выдержать и высокую температуру порядка 80 градусов, оставаться густой и обеспечивать должное скольжение деталей.
Вещество должно обладать устойчивостью к механическому износу и быть совершенно безопасной для резины, нейлона, полиуретана и прочих видов материалов, из которых производят пыльники.

Цены на ремонт велосипедов

Пакеты услуг

Регулировка передач и тормозов 300
Регулировка тормозов, переключателей
ТО колес
300 руб.

Исправление радиальных и фронтальных биений, устранение люфтов втулок, сборка на новую смазку
Комплексное ТО 700
Регулировка передач, тормозов, чистка тросиков, сборка на новую смазку рулевой колонки, кареточного узла, колёсных втулок, устранение биения ободов
Чистка привода
200 руб.

Демонтаж кассеты/трещётки, цепи, промывка, продувка, установка, смазка, регулировка
ТО задней подвески
от 500 руб.

Чистка шарниров, замена втулок скольжения, замена подшипников по необходимости, устранение люфтов
Сборка велосипеда из заводской упаковки
400 руб.

Сборка, регулировка всех узлов, дефектовка компонентов
Сборка велосипеда
400 руб.

Советы по подборке компонентов, установка и регулировка всех узлов велосипеда
Прокачка тормозов
500 руб.

Снятие\замена тормозных колодок, прокачка тормоза, регулировка калипера, регулировка хода тормозной ручки
Подбор и регулировка линии цепи (chain line)
250 руб.

Расчёт длинны вала каретки, комплексная подборка компонентов

Настройка компонентов

Тормоз V-brake
Тормоз кантиливерный
100 руб.
Тормоз дисковый
100 руб.
Переключатель передач
100 руб.
Регулировка вилки
100 руб.
Регулировка взаимодействия передней и задней подвески
100 руб.

Установка или замена компонентов

Тормоз V-brake
Тормоз кантиливерный
100 руб.
Тормоз дисковый
100 руб.
Кассета трещётка цепь
300 руб.
Переключатели
500 руб.
Рулевая колонка снять\поставить
200\600 руб.
Тросики рубашки
300 руб.
Каретка снять\поставить
100-500\300 руб.
Система
300 руб.

Спицовка
600 руб.
Переспицовка
500 руб.
Спицовка высокоточная
1500 руб.
Исправление биений 100
Переборка втулки
250 руб.
Шиномонтаж
100 руб.
Исправлению подлежат не все колёса, нюансы оговариваются при осмотре и диагностике.

Вилки и амортизаторы

Установка вилки\амортизатора
350 руб.
Сервис эластомерной вилки
400 руб.
Сервис пружинной вилки
400 руб.
Сервис воздушной вилки
1500 руб.
Сервис заднего амортизатора
от 2000 руб.
Цена устранения неисправностей вилок и амортизаторов оговаривается при осмотре и диагностике.

Зачем смазывать шаровые опоры

Данный шарнир представляет собой сферической формы палец, вращающийся и отклоняющийся на заданные углы внутри корпуса. Шар максимально охватывается пластиковым вкладышем, иногда поджатым пружиной для полного устранения люфта в эксплуатации.

При езде подвеска работает непрерывно, шаровые опоры и рулевые наконечники, построенные по такому принципу, когда постоянно находятся в движении, испытывая трение со значительными прижимающими силами.

Без качественной смазки не выдержит даже относительно скользкий вкладыш из капрона. Будет изнашиваться и сталь пальца, и сам вкладыш. Специализированная консистентная, то есть вязкая смазка закладывается на заводе на весь срок службы шарнира.

Для некоторых узлов обслуживание на этом и заканчивается, они имеют неразборную конструкцию. Опора или наконечник герметичны, сочленение закрыто эластичным и прочным чехлом. Но ряд изделий допускает проникновение под пыльник, что позволяет заложить туда дополнительное или ремонтное количество свежей смазки.

Смазывать шарнир, уже поездивший с повреждённым чехлом, смысла не имеет. В шаровое соединение проникла вода и грязь, удалить их оттуда невозможно. Времена полностью разборных изделий, когда можно было даже заменить вкладыш, прошли. Доступа к шару нет ни у одного производителя, изделие строго одноразовое.

Даже если можно снять и заменить пыльник, некоторые шарниры предусматривают его поставку в запчасти, точно уловить момент самого начала разгерметизации маловероятно. Грязь уже попала и размазалась по паре трения. Но вот заложить смазку в новое изделие полезно. Обычно её там мало, и она не лучшего качества.

Разборка передней вилки на запчасти

Для замены деталь разбирать не нужно, а вот ее ремонт потребует «влезть» в механизм и тщательно покопаться в нем. Рассмотрим, как перебрать амортизационную вилку пружинно-эластомерного типа:

Отвинтить нижние крепления с помощью шестигранного ключа.
Выкрутить болт регулировки сжатия пружины – Preload. Он является основным регулятором хода амортизатора.
Вынуть эластомер-ограничитель, или демпфер.
Снять «штаны».
При помощи отвертки извлечь из штанов уплотнители.

Любуемся на амортизационную вилку в разобранном виде: слева – ноги, справа – «штаны»

К основным причинам, почему вилка скрипит, издает стуки и не сглаживает колебания на ходу велосипеда, относится износ деталей, попадание воды и грязи, отсутствие внутренней смазки. Приводим в порядок:

Удалить всю грязь с внутренней поверхности штанов.
Тщательно протереть ноги вилки, пружину и уплотнители.
По необходимости заменить неисправную деталь.
Поставить эластомерный демпфер (залить масло через ниппель для гидравлической вилки).
Смазать внутреннюю полость – впрыснуть масло из баллончика.
Установить крепежный болт и Preload.

Так выглядит переборка велосипедной вилки своими руками. Нужна ли она для новой детали? Существует мнение, что перебранная сразу вилка будет лучше настроена и дольше прослужит. Здесь многое зависит от качества комплекта, а выяснится это в реальных условиях катания.

Плановый ремонт делается по необходимости, переборка раз в сезон. И конечно, не стоит забывать о профилактике. После каждой поездки удалять грязь с поверхности сальников, смазывать, проверять крепления и целостность.

Тросы

Байк имеет несколько тросиков, которые передают усилие с манеток и рукояток тормозов на передний и задний переключатель, а также на дисковые тормоза или на V – brake. Если между рубашкой и тросиком скопилась грязь, или поверхности сухие, то управление может «заедать». Это ведет к несвоевременному переключению передач и даже к невозможности экстренного торможения.

Смазываем тросики велосипеда

Для смазки в места входа-выхода тросика из рубашки необходимо нанести пару капель смазки, после чего «поработать» рычагом манетки или рукояткой тормоза. Это позволяет смазать равномерно и на значительную глубину.
