[Жидкостная система охлаждения]

Вспомним ещё раз немного про данную систему охлаждения.

В жидкостной системе охлаждения используются специальные охлаждающие жидкости — антифризы различных марок, имеющие температуру загустевания — 40 °С и ниже. Антифризы содержат антикоррозионные и антивспенивающие присадки, исключающие образование накипи

Они очень ядовиты и требуют осторожного обращения. По сравнению с водой антифризы имеют меньшую теплоемкость и поэтому отводят теплоту от стенок цилиндров двигателя менее интенсивно

Так, при охлаждении антифризом температура стенок цилиндров на 15…20°С выше, чем при охлаждении водой. Это ускоряет прогрев двигателя и уменьшает изнашивание цилиндров, но в летнее время может привести к перегреву двигателя.

Оптимальным температурным режимом двигателя при жидкостной системе охлаждения считается такой, при котором температура охлаждающей жидкости в двигателе составляет 80 …100 °С на всех режимах работы двигателя.

В двигателях автомобилей применяется закрытая (герметичная) жидкостная система охлаждения с принудительной циркуляцией охлаждающей жидкости.

Внутренняя полость закрытой системы охлаждения не имеет постоянной связи с окружающей средой, а связь осуществляется через специальные клапаны (при определенном давлении или вакууме), находящиеся в пробках радиатора или расширительного бачка системы. Охлаждающая жидкость в такой системе закипает при 110… 120 °С. Принудительная циркуляция охлаждающей жидкости в системе обеспечивается жидкостным насосом.

Система охлаждения двигателя состоит из:

рубашка охлаждения головки и блока цилиндров;
радиатор;
насос;
термостат;
вентилятор;
расширительный бачок;
соединительные трубопроводы и сливные краники.

Кроме того, в систему охлаждения входит отопитель салона кузова автомобиля.

Принцип работы системы охлаждения

Предлагаю сначала рассмотреть принципиальную схему системы охлаждения.

1 — отопитель; 2 — двигатель; 3 — термостат; 4 — насос; 5 — радиатор; 6 — пробка; 7 — вентилятор; 8 — расширительный бачок; А — малый круг циркуляции (термостат закрыт); А+Б — большой круг циркуляции (термостат открыт)

Циркуляция жидкости в системе охлаждения осуществляют по двум кругам:

1. Малый круг — жидкость циркулирует при пуске холодного двигателя, обеспечивая его быстрый прогрев.

2.Большой круг — движение циркулирует при прогретом двигателе.

Если говорить проще, то малый круг это циркуляция охлаждающей жидкости БЕЗ радиатора, а большой круг — циркуляция охлаждающей жидкости ЧЕРЕЗ радиатор.

Устройство системы охлаждения различаются по своему устройству в зависимости от модели автомобиля, однако, принцип действия един.

Принцип работы данной системы можно увидеть на следующих видео:

Предлагаю разобрать устройство системы по последовательности работы. Итак, начало работы системы охлаждения происходит при запуске сердца данной системы — жидкостного насоса.

1. Жидкостной насос(water pump)

Жидкостный насос обеспечивает принудительную циркуляцию жидкости в системе охлаждения двигателя. На двигателях автомобилей применяют лопастные насосы центробежного типа.

Искать наш жидкостной насос или же водяную помпу следует на передней части двигателя(передняя часть эта та, которая ближе к радиатору и там где расположен ремень/цепь).

Жидкостной насос соединён ремнём с коленчатым валом и генератором. Поэтому, чтобы найти наш насос достаточно найти коленчатый вал и найти генератор. Про генератор мы поговорим позже, но пока лишь покажу, что нужно искать. Генератор выглядит как цилиндр, прикрепленный к корпусу двигателя:

1 — генератор; 2 — жидкостной насос; 3 — коленчатый вал

Итак, с расположением разобрались. Теперь давайте рассмотрим его устройство. Напомним, что устройство всей системы и её деталей различно, но принцип работы этой системы одинаков.

1 — Крышка насоса; 2 — Упорное уплотнительное кольцо сальника. 3 — Сальник; 4 — Подшипник валика насоса. 5 — Ступица шкива вентилятора; 6 — Стопорный винт. 7 — Валик насоса; 8 — Корпус насоса; 9 — Крыльчатка насоса. 10 — Приемный патрубок.

Работа насоса заключается в следующем: привод насоса осуществляется от коленчатого вала через ремень. Ремень крутит шкив насоса, вращая ступицу шкива насоса(5). Тот в свою очередь приводит во вращение вал насоса(7), на конце которого находится крыльчатка(9). Охлаждающая жидкость поступает в корпус насоса(8) через приёмный патрубок(10), а крыльчатка перемещает её в рубашку охлаждения(через окошко в корпусе, видно на рисунке, направление движение из насоса показано стрелкой).

Радиатор и вентилятор

Циркуляция охлаждающей жидкости проходит через основной радиатор, который установлен в передней части автомобиля. Такое место выбрано не случайно – при движении с большой скоростью соты радиатора обдуваются встречным потоком воздуха, что обеспечивает снижение температуры двигателя. На радиаторе устанавливается вентилятор. Большая часть таких устройств имеет электрический привод. На «Газелях», например, часто используются муфты, аналогичные тем, которые ставятся на компрессорах кондиционера.

Смотреть галерею

Включение электрического вентилятора происходит с помощью датчика, установленного в нижней части радиатора. Может использоваться на инжекторных машинах сигнал от датчика температуры, который расположен на корпусе термостата или в блоке двигателя. Самая простая схема включения содержит в себе только один термовыключатель – у него нормально разомкнуты контакты. Как только в нижней части радиатора температура достигнет 92 градусов, контакты внутри переключателя замкнутся и произойдет подача напряжения на электродвигатель вентилятора.

Ежедневное, плановое и сезонное обслуживание системы охлаждения

Основные работы, связанные с ТО системы охлаждения силового агрегата, начинаются с диагностических: нужно проверить герметичность, тепловое состояние, работу термостата и ремня вентилятора. При этом на полностью прогретом моторе следует замерять температуру между нижним и верхним бачком радиатора: разность показаний не должна превышать 10-12 градусов.

Герметичность системы, напротив, проверяют в двигателе «на холодную». Причем под давлением и в определенном температурном диапазоне, указанном в техпаспорте автомобиля. Если обнаруживается, что термостат неисправен, его в обязательном порядке меняют

При инспекции особое внимание следует уделить самым проблемным точкам, которыми являются сальник водяного насоса и места соединений патрубков. Все остальные работы проводятся в соответствии с техническим регламентом, утвержденным производителем транспортного средства

Ежедневное обслуживание (ЕО) в первую очередь предполагает долив антифриза. Его уровень должен быть на 2-3 см ниже окончания заливной горловины. Кроме того, при обнаружении ослабления резьбовых соединений их необходимо подтянуть.

Техническое обслуживание №1 (ТО-1). В перечень проводимых работ входит удаление масла и грязи с корпуса двигателя путем промывки сильной струей воды. Аналогичной процедуре подвергается и радиатор. Также требуется проверка работоспособности клапанов, пробки и привода радиатора. После проверки ремней натяжения как водяной помпы, так и вентилятора, в случае необходимости проводится их регулировка по нескольким точкам. Количество точек зависит от особенностей конструкции узла. Наконец, в обязательном порядке проводятся смазочные работы, затрагивающие шкив вентилятора и подшипники водяного насоса.

Техническое обслуживание №2 (ТО-2) заключается в проверке корректности работы гидро- и электромуфты включения вентилятора, указателя температуры антифриза и датчика.

Сезонное техническое обслуживание (СО) проводится примерно после 50 тыс. км пробега, однако эта цифра зачастую индивидуальна для каждого автомобиля. Главная задача СО – промывка системы водой под давлением для удаления шлама при отключенном термостате. Причем струю нужно держать в направлении, обратном движению антифриза.

ЛАЙФХАК. Самое страшное, что может произойти в зимний период – полное размораживание системы охлаждения. Чтобы этого не произошло, при риске высоких температур рекомендуется заливать в горловину хладагент с температурой замерзания в районе -40 градусов. А поскольку такой антифриз имеет значительный коэффициент расширения, систему потребуется заполнить максимум на 95%.

Неисправности системы охлаждения

Итак, каковы «симптомы» неисправности системы? В их роли могут выступать следующие признаки:

перегрев ДВС;
переохлаждение мотора;
видимая утечка охладителя.

Не заметить поломку очень сложно – мотор будет работать некорректно и нормальное передвижение на автомобиле станет попросту затруднительным.

https://youtube.com/watch?v=6xX9X3i2APY

Чаще всего встречаются следующие неисправности.

Проблемы с радиатором. Здесь спектр поломок довольно большой: это и засорение патрубков, и загрязнение решетки, и нарушение целостности устройства.
Поломка насоса. Чаще всего возникают загрязнение, нарушение центробежности или физический износ вследствие продолжительного срока эксплуатации.
Проблемы с вентиляторов. Наиболее часто ослабевает привод или выходит из строя подшипник вентилятора. В результате он вращается не в полную силу.
Нарушение целостности одного из элементов системы. В данном случае в роли поломки может выступать трещина в рубашке цилиндров, в патрубках, насосе или любой другой детали. Она приводит к утечке охладителя и менее эффективному снижению температуры.
Поломка термостата или температурного датчика. Если один из этих компонентов перестанет корректно работать, то жидкость будет циркулировать только по одному замкнутому кругу (обычно большому).

Неисправности выявляются в ходе тщательного осмотра всех деталей системы и их последующего ремонта или замены (в случае, если отремонтировать устройство не представляется возможным).

Неполадки и неисправности в системе

Признаком неисправности системы является перегрев двигателя. Первой причиной может быть снижение уровня охлаждающей жидкости в результате течи соединительных резиновых патрубков. После обнаружения причины течи её устраняют затяжкой уплотнительных хомутов или заменой патрубков при их порывах.

Плохое натяжение или обрыв ремня привода помпы и вентилятора

Причиной перегрева дизеля может быть недостаточная производительность водяного насоса и вентилятора в результате проскальзывания ременной передачи привода. Устраняют буксование регулировкой натяжки ремня. При монтаже или натяжении ремня вентилятора в МТЗ-80(82) степень натяжки изменяется смещением положения генератора, так как шкив узла одновременно выполняет функцию натяжного устройства всего привода. Для регулировки отпускается гайка крепления генератора и смещением его корпуса изменяют степень натяжения. После установки нужного натяжения положение фиксируется затяжкой крепления генератора.

Проверка натяжки привода помпы Д-240

Очистка радиатора

Загрязнение радиатора снаружи ухудшает теплоотдачу узла. Очищение от запыления и извлечение попавших в сетку радиатора и щели между трубками узла пожнивных остатков осуществляют струёй сжатого воздуха. Также нужно не допускать попадание на рабочую поверхность узла масла и топлива, так как масляный налёт будет провоцировать налипание пыли, снижая его теплоотдачу.

Неполное открытие клапана термостата

Отказ работы термостата приводит к работе системы по малому циклу «нагрева». Убедится в отказе работы клапана термостата можно, проверкой температуры патрубков и нижней ёмкости радиатора. Если двигатель нагрет и продолжает набирать температуру на холостых оборотах, при этом нижняя ёмкость радиатора не нагревается и патрубки холодные, значит, клапан не срабатывает и не пропускает жидкость по большому циклу. В этом случае клапан термостата демонтируют и заменяют.

Выход из строя насоса

Скрежет и писк при вращении помпы, а также появление течи и люфтов на оси вращения указывает на выход из строя узла. Причиной поломки водяного насоса, может быть, износ подшипников оси и выход из строя уплотнителей узла. Причинами быстрого износа могут быть чрезмерная натяжка приводного ремня, увеличивающая усилие на подшипники или несвоевременная смазка. Смазку помпы осуществляют через тавотницу при каждом ТО 1 и ТО 2. Замену вышедших из строя уплотнений и подшипников устраняют, осуществляя демонтаж узла с полной разборкой.

Промывка системы охлаждения

Эффективность работы системы снижается в результате образования на стенках водяной рубашки двигателя теплоизолирующей накипи. Так, при наросте отложений в 1 мм — увеличивается расход топлива на 8%, а при дополнительном нарастании повышается температура деталей цилиндропоршневой группы. Накипь уменьшает проходимость каналов водяной рубашки, нарушая циркуляцию. Периодически через 1000 моточасов работы или при сезонном обслуживании осуществляют профилактическую промывку системы. На первом этапе — промывают водой, удаляя осадок и ржавчину. На втором — заливают раствор, в состав которого входят каустическая или стиральная сода 750 грамм, 250 грамм керосина на 10 литров воды. С раствором в системе работают 7-8 часов, после реагент заменяют водой и работают 5 минут, после производят слив. В заключение осуществляют 2-3 промывки рубашки водой.

накипь в системе охлаждения

Нарушения целостности системы

Самой серьёзной поломкой в системе может быть разгерметизация в результате появления трещин в водяной рубашке или металоазбестовой прокладке между блоком двигателя и ГБЦ . В результате нарушения жидкость может попадать в один из цилиндров о чём будет свидетельствовать паровой белый выхлоп отработанных газов. Также жидкость может попадать в систему смазки и стекать в поддон двигателя. При нарушении прокладки ГБЦ в результате прорыва отработанных газов в систему охлаждения возникает избыточное давление и поднятие температурного режима. Во всех описанных случаях рекомендуется заглушить двигатель до обнаружения и устранения неполадки, так как работа на перегретом двигателе приводит к износу прогоранию или заклиниванию с разрушением блока и деталей цилиндропоршневой группы.

Пошаговая схема функционирования

Работа ДВС основывается на энергии расширяющихся газов. Они являются результатом сгорания ТВС внутри механизма. Это физический процесс принуждает поршень к движению в цилиндре. Топливом в этом случае могут служить:

Жидкости (бензин, ДТ);
Газы;
Монооксид углерода как результат сжигания твердого топлива.

Работа двигателя — это непрерывный замкнутый цикл, состоящий из определенного количества тактов. Наиболее распространены ДВС двух видов, различающихся количеством тактов:

Двухтактные, производящие сжатие и рабочий ход;
Четырехтактные – характеризуются четырьмя одинаковыми по продолжительности этапами: впуск, сжатие, рабочий ход, и завершающий – выпуск, это свидетельствует о четырехкратном изменении положения основного рабочего элемента.

Начало такта определяется расположением поршня непосредственно в цилиндре:

Верхняя мертвая точка (далее ВМТ);
Нижняя мертвая точка (далее НМТ).

Изучая алгоритм работы четырехтактного образца можно досконально понять принцип работы двигателя автомобиля.

Впуск происходит путем прохождения из верхней мёртвой точки через всю полость цилиндра рабочего поршня с одновременным втягиванием ТВС. Основываясь на конструкционных особенностях, смешивание входящих газов может происходить:

В коллекторе впускной системы, это актуально, если двигатель бензиновый с распределенным или центральным впрыском;
В камере сгорания, если речь идет о дизельном двигателе, а также двигателе, работающем на бензине, но с непосредственным впрыском.

Первый такт проходит с открытыми клапанами впуска газораспределительного механизма. Количество клапанов впуска и выпуска, время их пребывания в открытом положении, их размер и состояние износа являются факторами, влияющими на мощность двигателя. Поршень на начальном этапе сжатия размещён в НМТ. Впоследствии он начинает перемещаться вверх и сжимать накопившуюся ТВС до размеров, определенных камерой сгорания. Камера сгорания – это свободное пространство в цилиндре, остающееся между его верхом и поршнем в верхней мертвой точке.

Второй такт предполагает закрытие всех клапанов двигателя. Плотность их прилегания напрямую влияет на качество сжатия ТВС и ее последующее возгорание. Также на качество сжатия ТВС оказывает большое влияние уровень износа комплектующих двигателя. Она выражается в размерах пространства между поршнем и цилиндром, в плотности прилегания клапанов. Уровень компрессии двигателя является главным фактором, оказывающим влияние на его мощность. Он измеряется специальным прибором компрессометром.

Рабочий ход начинается когда к процессу подключается система зажигания, генерирующая искру. Поршень при этом находится в максимальной верхней позиции. Смесь взрывается, выделяются газы, создающие повышенное давление, и поршень приводится в движение. Кривошипно-шатунного механизм в свою очередь активирует вращение коленвала, обеспечивающего движение автомобиль. Все клапаны систем в это время находятся в закрытом положении.

Выпускной такт является завершающим в рассматриваемом цикле. Все выпускные клапаны находятся в открытом положении, давая возможность двигателю «выдохнуть» продукты горения. Поршень возвращается в исходную точку и готов к началу нового цикла. Это движение способствует выведению в выпускную систему, а затем в окружающую среду, отработанных газов.

Схема работы двигателя внутреннего сгорания, как уже говорилось выше, основана на цикличности. Рассмотрев детально, как работает поршневой двигатель, можно резюмировать, что КПД такого механизма не более 60%! Обусловлен такой процент тем, что в отдельно взятый момент рабочий такт выполняется лишь в одном цилиндре.

Не вся энергия, полученная в это время, направлена на движение автомобиля. Часть её расходуется на поддержание в движении маховика, который по инерции обеспечивает работу автомобиля во время трех других тактов.

Некоторое количество тепловой энергии невольно тратится на нагревание корпуса и отработанных газов. Вот почему мощность двигателя автомобиля определяется количеством цилиндров, и как следствие, так называемым объемом двигателя, рассчитанным по определенной формуле как суммарный объем всех рабочих цилиндров.

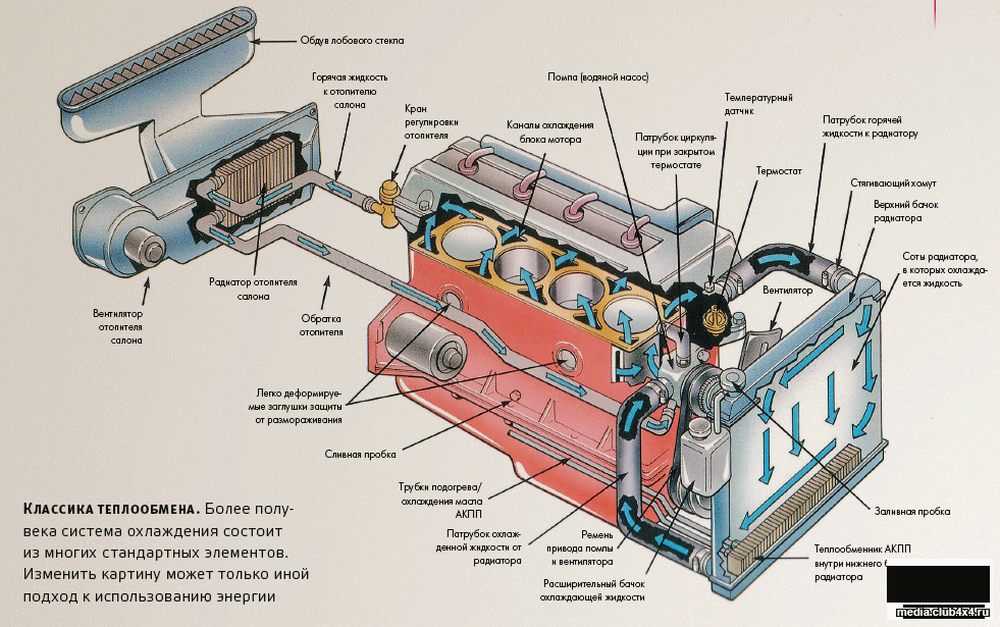

Устройство системы охлаждения двигателя

В настоящее время в подавляющем большинстве легковых и грузовых транспортных средств установлена жидкостная (или водяная) система охлаждения закрытого типа. Это обусловлено тем, что она позволяет добиться равномерного и достаточно быстрого охлаждения цилиндроблока, при этом не производит сильного шума. Рассмотрим устройство узла на ее примере.

Она состоит из следующих элементов:

радиатор для хладагента;
радиатор для масла (присутствует не на всех моделях);
теплообменник;
вентилятор;
насос;
расширительный бачок;
термостат;
система шлангов и патрубков.

Рубашка цилиндров также является составной частью узла.

Основная задача радиатора – понижение температуры жидкости, которая циркулирует по контуру узла. Для этого он имеет трубчатое устройство, которое существенно облегчает отдачу тепла.

Масляный радиатор используется для понижения температуры масла в автомобильной системе смазки. Дело в том, что во время работы оно тоже достаточно сильно нагревается. Это обусловлено интенсивным трением смазываемых деталей, а также поступлением тепла от цилиндров.

Теплообменник используется для нагрева воздуха, который через него проходит. Это необходимо для запуска двигателя в холодное время года.

Вентилятор при необходимости нагнетает воздушный поток на радиатор, тем самым делая его прохождение (а значит, и охлаждение) более интенсивным. Устройство приводится в движение коленвалом или сцеплением.

Насос обеспечивает стабильную циркуляцию жидкости в системе, поддерживая ее давление на одном и том же уровне. Он вращается за счет подключения к коленчатому валу.

Расширительный бачок нужен на случай, если объем жидкости существенно возрастет в результате ее нагрева. Это устройство предотвращает повышение давления в патрубках, тем самым не допуская нарушения их целостности и утечку.

Термостат определяет количество охладителя в зависимости от степени его нагрева. Его основное назначение – регулировка температуры в целях ее поддержания на одном и том же уровне. На современных моделях транспортных средств вместо термостата стоит температурный датчик, который передает информацию на ЭБУ. Он, в свою очередь, вычисляет необходимые давление и температуру и подает соответствующие команды на клапаны.

Патрубки и шланги служат для соединения между собой всех остальных составных элементов системы. Именно по ним циркулирует охладитель по пути от одной детали к другой.

Также на некоторых ДВС присутствует дополнительная система. Она помогает избежать перегрева, когда мотор длительное время работает вхолостую. Чаще всего ее устанавливают на пожарные машины, бетономешалки и другой транспорт специального назначения.

Диагностирование системы охлаждения.

Первичная диагностика системы охлаждения проводится по внешним признакам. В таблице 3 представлены основные внешние признаки и соответствующие им неисправности системы охлаждения. Таблица 1. Основные внешние признаки и соответствующие им неисправности системы охлаждения.

Признаки	Неисправности
Перегрев двигателя	Низкий уровень охлаждающей жидкости. Ослабление привода водяного насоса. Нарушение герметичности водяного насоса. Неисправности привода вентилятора. Неисправности термостата. Засорение сердцевины радиатора. Загрязнение наружной поверхности радиатора. Засорение патрубков
Переохлаждение двигателя	Неисправность термостата. Неисправность привода вентилятора. Неисправность указателя температуры. Неисправность датчика температуры
Наружная утечка охлаждающей жидкости	Нарушение герметичности крепления патрубков. Повреждение патрубков. Нарушение герметичности центробежного насоса. Нарушение герметичности радиатора. Трещины в рубашке охлаждения. Прогорание прокладки головки блока цилиндров
Внутренняя утечка охлаждающей жидкости	Трещины в рубашке охлаждения. Прогорание прокладки головки блока цилиндров

При диагностировании системы охлаждения контролируют герметичность, натяжение ремня привода вентилятора, уровень жидкости в бачке радиатора, действие термостата, а также парового и воздушного клапанов радиатора.

Герметичность системы охлаждения проверяют при внешнем осмотре, однако для обнаружения негерметичности (с подтеканием жидкости во внутренние полости двигателя) применяют опрессовку, используя специальный прибор (например, К-437), с помощью которого оценивают также состояние парового и воздушного клапанов пробки радиатора (рис. 64). Прибор устанавливают на горловину радиатора вместо снятой пробки и насосом прибора создают избыточное давление 0,06-0,07 МПа, не допуская просачивания жидкости из системы.

Затем пускают двигатель и устанавливают минимальную частоту вращения коленчатого вала. При работающем двигателе стрелка манометра не должна колебаться, т. е.

давление в системе охлаждения должно быть постоянным. Затем проверяют работу парового и воздушного клапанов пробки радиатора. Номинальные значения давления открытия парового и воздушного клапанов пробки радиатора указываются в инструкции по эксплуатации автомобиля.

Прибор для проверки герметичности и давления в системе охлаждения: 1 – расширительный бачок; 2 – прибор для проверки герметичности системы охлаждения.

Существуют также многофункциональные установки для проверки систем охлаждения, позволяющие проверять герметичность и давление в системе охлаждения.

О неисправности жидкостного насоса свидетельствует шум в подшипниках вала крыльчатки и подтекание охлаждающей жидкости через контрольное отверстие в нижней части корпуса насоса.

Натяжение ремня привода насоса и вентилятора проверяют при помощи линейки и рейки или специальных линеек-динамометров. Рейку прикладывают к шкивам, между которыми находится проверяемая ветвь ремня. Линейку устанавливают перпендикулярно рейке в ее середине и надавливают ею на ремень с усилием 40 Н и определяют прогиб ремня (рис. 65). Прогиб ремня сравнивают с требуемым значением (указанном в руководстве по эксплуатации автомобиля).

Эффективность действия радиатора оценивают по перепаду температур в верхнем и нижнем бачках, который должен составлять 8-12° С. Засорение трубок радиатора и образование накипи вызывает отклонение перепада температур от этих значений.

Проверка работы термостата осуществляется при замедленном прогреве двигателя после его пуска или при его перегревании. Если термостат исправен, то во время прогрева двигателя верхний бачок радиатора остается холодным. Его нагрев должен ощущаться тогда, когда температура охлаждающей жидкости достигнет 70°С (по указателю). Для более точной проверки термостат вынимают, очищают от накипи и помещают в емкость с водой, после чего воду нагревают, контролируя температуру термометром. Моменты начала и полного открытия клапана термостата (определяемые с помощью специального индикатора) должны соответствовать 65-70°С и 80-85°С.

Виды систем охлаждения

Всего на двигателях внутреннего сгорания используется два типа охлаждения – воздушное и жидкостное.

Воздушная система охлаждения, ее конструкция, недостатки

Устройство воздушной системы охлаждения двигателя

В силу ряда недостатков на автомобильном транспорте воздушная система широкого распространения не получила, хотя конструктивно она значительно проще, чем жидкостная.

Основным ее элементом являются ребра охлаждения на цилиндрах.

Тепло, выделяемое от цилиндров, распространялось на эти ребра, а проходящий через них поток воздуха осуществлял его отвод. Для создания потока дополнительно конструкция системы могла включать турбину – специальную крыльчатку, с приводом от коленчатого вала и рукав, которым создаваемый поток воздуха направлялся на цилиндры. Это вся конструкция воздушной системы.

На автотранспорте воздушная система практически не используется, потому что:

невозможна регулировка температурного режима (зимой мотор не выходил на необходимую температуру, а летом – очень быстро перегревался);
чтобы обеспечить равномерное распределение потока воздуха, каждый цилиндр стоял отдельно;
во время стоянки с заведенным мотором даже при наличии турбины поток воздуха очень слабый, что приводит к быстрому перегреву;
невозможно организовать обогрев салона.

Электролиз алюминиевых частей

Стоит рассмотреть такую проблему, как электролиз, которая возникает в том случае, если радиатор у авто изготовлен из алюминия, а также система имеет температурный датчик для включения вентилятора. Сам по себе электролиз — это реакция разложения химических веществ, которая происходит в том случае, когда сквозь них проходит электрический ток.

Есть несколько признаков, которые свидетельствуют о появлении данной проблемы:

происходит засорение трубопровода радиатора;
вокруг негерметичных мест появляется налет белого цвета;
возле термовключателя для вентилятора появляется налет зеленого цвета.

Причины засорения

Основной причиной загрязнения системы является использование в качестве охлаждающей жидкости обычной воды. Проточная вода из крана имеет в составе большое количество солей, создаёт накипь и ржавчину на стенках магистралей. Использование дистиллированной воды менее пагубно, но полноценное охлаждение в жаркий период она не способна обеспечить. Кроме того, зимой при минусовой темпе вода замёрзнет и расширяясь может нарушить целостность отдельных деталей и соединений.

Применение качественного антифриза или тосола более целесообразно. Специальные вещества для охлаждения имеют значительный ресурс и не замерзают даже при очень низких температурах. Однако присадки содержащиеся в составе, с течением времени начинают выпадать в осадок засоряя систему.

Способы устранения неисправности системы охлаждения

Выбор метода ремонта системы охлаждения зависит от причин, вызвавших ее неисправность. Перечислим их в той же последовательности, что и причины.

Засорение радиатора. Его нужно почистить обязательно снаружи и желательно промыть изнутри. Как правило, для чистки радиатор демонтируют с машины. Параллельно с чисткой можно проверить его герметичность

Обратите внимание, что если автомобиль укомплектован двумя радиаторами, для системы охлаждения двигателя и для кондиционера, то демонтировать и чистить необходимо оба радиатора.
Поломка помпы. Этот агрегат ремонту не подлежит, так что сразу меняйте на аналогичный

Выбор помпы основывается не только на производителе, но и на материале крыльчатки — металл или пластмасса.
Проблемы с термостатом. Тут аналогичная ситуация, обычно термостат не ремонтируют, а меняют на новый.
Вентилятор охлаждения. Если у вентилятора повреждена крыльчатка — то он безусловно подлежит замене. Если у механического привода ослабилось натяжение — его следует подтянуть до соответствующего значения. Если поврежден ремень — его следует заменить на новый. При выходе из строя термореле или приводного электродвигателя указанные узлы также подлежат замене. В редких случаях электродвигатель можно попытаться восстановить (ремонт подшипников, перемотка обмотки). В гидравлическом приводе вентилятора нужно долить масло и проверить состояние подшипников.
Разгерметизация системы. Достаточно распространенная причина поломки, которую однако тяжело диагностировать. Вызвано это тем, что утечка может быть очень маленькой и находится в труднодоступном месте. Первым делом необходимо проверить состояние моторного масла, нет ли в нем белых сгустков, которые и являются утекающим в него антифризом. Если это так, то нужно проверить состояние прокладки головки блока цилиндров, саму плоскость ГБЦ, состояние теплообменника и его прокладки, состояние блока цилиндров на предмет нарушения герметичности. Ну и конечно нужно проверить все патрубки, нет ли на них следов просачивающейся охлаждающей жидкости, а также осмотреть элементы подкапотного пространства, нет ли на их поверхности следов антифриза. Когда утечка ОЖ происходит их радиатора или трещины патрубка, то качестве временной меры можно антифриз залить герметик, который закупорит течь.
Вышел из строя датчик температуры. Нужна замена на новый аналогичный. Предварительно его нужно снять с машины и выполнить дополнительную диагностику при помощи мультиметра (омметра) и/или термометра.
Низкий уровень антифриза. При недостаточном количестве охлаждающей жидкости в межсервисный интервал ее нужно добавить (при этом обязательно нужно ориентироваться на то, какие можно антифризы смешивать между собой, а какие нет!), либо заменить на новую.
Поломка клапана на крышке радиатора. Обычно крышка и ее клапан восстановлению не подлежат, поэтому ее надо заменить. Однако предварительно нужно проверить крышку радиатора на работоспособность.

Своевременный ремонт

Каждое транспортное средство нуждается в плановой диагностике и техобслуживании

Важно своевременно ремонтировать машину. Ведь если авто работает в полную силу, то и риск перегрева существенно снижается. Перед началом поездки можно открыть капот и посмотреть уровень тосола и антифриза

Перед началом поездки можно открыть капот и посмотреть уровень тосола и антифриза.

Есть ряд неисправностей, которые можно проверить:

Термостат. Чтобы обнаружить эту неисправность, нужно нагреть мотор и потрогать шланг или низ генератора. Если эти элементы холодные, то термостат неисправен и нуждается в замене.
Вентилятор. Если крыльчатка не вращается, то охлаждения системы не будет. Это может произойти из-за неисправного датчика, муфты включения или отошедшего провода. Можно попробовать снизить температуру мотора. Для этого нужно запустить отопление в салоне. В жару эта процедура может показаться неуместной, однако это даст возможность устранить перегрев.
Помпа. Поломка этого элемента может отрицательно сказаться на циркуляции в системе охлаждения.
Нарушение уплотнения в камере сгорания. Эту неисправность можно обнаружить, если из бака вытекает жидкость, а в кратере появляется водомасляная эмульсия. Найти причину поможет только разбор двигателя. Если перегрев уже был раньше, то в дальнейшем могут появиться трещины на цилиндре, перегореть прокладка головки или деформироваться блок.
