Задние и передние двери на газ-31105: снятие и замена обшивки

Порядок действий

Сначала из салона осторожно снимается накладка-декорация, прикрывающая регулировку зеркала. Используется для этого клипсодер (или же упомянутая плоская отвертка, но с еще большей аккуратностью)

Далее

надо удалить накладку с дверной ручки. Она поддевается клипсодером с боку замка – там накладку легче подцепить. Снимать лучше рукой, чтобы она не треснула. Из ручки выкручивается саморез (для этих мелких креплений лучше заранее выделить специальную пустую емкость, иначе после будете ползать по салону и вокруг авто в поисках пропажи).

Клипсодер подводится под накладку с боку ручки, просовывается приблизительно до середины ее ширины. При этом панелька выскочит без всяких усилий и нажима. Будьте внимательны: по центру панели есть такой пластиковый шип. Если дернуть резко, может сломаться, так что лучше слегка приподнять панель, одновременно оттягивая клипсодером обшивку на себя.

Обнаженная колодка проводов аккуратно отсоединяется от управления стеклоподъемником. Остались всего три самореза. Они расположены внизу двери, в большинстве моделей и марок их там 3 штуки. Теперь обшивка держится только на внутренних, скрытых клипсах. Нужно взяться за нее снизу и плавно потянуть на себя. Раздастся мягкий щелчок – это «отстрелились» клопы. Теперь обшивка свободно «ходит» в руках. Остается ее подтолкнуть вверх – и она полностью отсоединена. Иногда при проведении данной процедуры, особенно в б/у авто, изношенные от времени клипсы ломаются. Так что, перед проведением работ советуют приобрести запасные, хотя бы несколько штук!Совет: Как всегда, возврат демонтированной детали напоминает кино задом наперед: те же действия производятся в обратном порядке. Однако при установке снятой обшивки есть небольшой секрет: монтировать на место ту часть, которая между стеклом и дверью, проще, если стекло опущено. Больше свободы для рук.

Разбор дверей, снятие стекла и обшивки дверей Ford Focus 2 рестайлинг

Снятие обивки задней двери Ford Focus 2 рестайлинг

Работа по снятию обивки задней двери производится для выполнения следующих работ: замена стеклоподъемника задней двери, замена стекла, замена внутреннего замка двери. Снятие обшивки задней двери на автомобилях с электрическими стеклоподъемниками и механическими стеклоподъемниками. Форд Фокус 2 с механическими стеклоподъемниками задних дверей.

Вставляем проволоку с крючком на конце между ручкой стеклоподъемника и розеткой

Крючком вынимаем пружинный фиксатор и снимаем ручку стеклоподъемника

Отверткой поддеваем декоративную накладку подлокотника задней двери

Преодолевая сопротивление фиксаторов, снимаем ее

Головкой «на 8» отворачиваем два самореза крепления подлокотника к монтажной панели двери.

Отверткой поддеваем декоративную накладку внутренней ручки двери

Отжав рычаг ручки и, преодолевая сопротивление фиксаторов, снимаем накладку

Потянув за край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов

Установка обшивки передней двери производится в обратной последовательности.

Форд Фокус 2 с электростеклоподъёмниками задних дверей

Отворачиваем два самореза крепления подлокотника к монтажной панели двери. Поддеваем декоративную накладку внутренней ручки двери.

Отжав рычаг ручки и, преодолевая сопротивления фиксаторов, отделяем ее от обивки двери

Нажав на фиксатор, отсоединяем колодку жгута проводов от выключателя электро-стеклоподъемника

Потянув за нижний край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов.

Отводим обивку двери от внутренней панели двери насколько это позволяет длина проводов

Нажав на фиксатор, отсоединяем колодку проводов от динамика системы звуковоспроизведения

Снимаем обивку задней двери. Установка обивки задней двери производится в обратной последовательности.

Снятие передней двери Ford Focus 2

Снятие/установка передней двери Форд Фокус 2/Ford Focus 2. Как самостоятельно снять переднюю дверь Форд Фокус 2 рестайлинг? Необходимый инструмент, фото, инструкция по снятию передних дверей Форд Фокус. Работу по снятию передней двери проводим с помощником, так как она достаточно тяжелая. Инструкция понадобится при снятии и установке передней двери. Ключом T-40 отворачиваем винт крепления ограничителя открывания двери к передней стойке кузова.

Поддев защитный чехол колодок жгута проводов, вынимаем его из отверстия в передней стойке. После этого разъединяем их.

Устанавливаем под дверь упор на уровне порога, чтобы она не прогибалась. После этого головкой на 8 отворачиваем болт крепления оси верхней петли двери.

Отворачиваем болт крепления оси нижней петли двери.

Приподняв дверь так, чтобы оси вышли из отверстий петель, снимаем дверь и опускаем ее на упор.

Установка двери на Форд Фокус 2 производится в обратной последовательности.

Снятие стекла задней двери Ford Focus 2

Работу проводим после снятия обшивки задней двери. Данная информация необходима при замене разбитого стекла задней двери или просто при замене на другое. Как самостоятельно снять стекло задней двери Форд Фокус? Инструкция по снятию / установке задней двери Форд Фокус 2 / Ford Focus 2. Для начала снимаем обивку задней двери — Снятие обивки задней двери

Снимаем наружный уплотнитель стекла.

Снимаем внутренний уплотнитель стекла.

Вынимаем переднюю и заднюю резиновые заглушки из технологических отверстий в монтажной панели двери.

На автомобиле с механическими стеклоподъемниками, надев на шлицевой вал ручку стеклоподъемника, а на автомобиле с электро-стеклоподъемниками — подсоединив колодку проводов к выключателю, устанавливаем стекло так, чтобы болты крепления стекла к держателю расположились напротив технологических отверстий в монтажной панели.

Ослабляем затяжку заднего болта крепления стекла к коромыслу стеклоподъемника.

Аналогично ослабляем затяжку переднего болта крепления стекла. Повернув стекло, как показано на фото, вынимаем его из двери.

Устанавливаем стекло задней двери в обратной последовательности.

Снятие наружной ручки передней двери Ford Focus 2

Снятие наружных ручек передних дверей. Как самостоятельно снять ручку двери? Самостоятельное снятие и установка ручек передних дверей Форд Фокус 2/Ford Focus 2 restyling.

Проведение подготовительных работ

Для отечественных машин часто хватает плоской и крестовой отвертки, чтобы привести все в порядок. В автомобилях иностранного производства дополнительно понадобятся спецключи TORX15/20/30. Также необходимо запастись ремонтными пластиковыми клипсами

Новички могут их по неосторожности ломать, особенно велик риск в холодное время года

Перед проведением работ нужно откинуть клемма от аккумулятора, чтобы обезопасить электропроводку и приборы от повреждения. Максимально сохранить поверхности от царапин удастся в том случае, если устанавливать отвертку ближе к держателям и болтам.

Уменьшить количество царапин поможет простое обматывание отвертки изолентой или чистой тканевой салфеткой.

Замена подшипника первичного вала КПП ВАЗ 2107

Проще всего выполнять замену износившегося элемента именно на снятой коробке. На ВАЗ 2107 есть возможность снятия подшипника с первичного вала непосредственно с КПП в автомобиле, но процедура эта весьма трудоёмкая и длительная.

Для работы нужно подготовить обычные для любого водителя инструменты:

отвёртка с мощным плоским лезвием;
молоток;
при необходимости съёмник.

Как снять старый

С уже снятой с машины КПП нужно удалить колокол (кожух) и стопорные колечки. Разбирать полностью коробку не потребуется:

Подцепить отвёрткой специальную проточку подшипника первичного вала. (она имеет вид кольца).
Тянуть на себя вал, используя подшипник в роли опоры для давления.
Аккуратно вытягивать подшипник, периодически совершая по нему удары молотком.
После каждого молоточного удара рекомендуется немного проворачивать вал, чтобы не получилось вмятин или перекоса подшипника.
В итоге после этих действий подшипник легко снимается со своей опоры.

Как поставить новый

Далее потребуется на место старого подшипника установить работоспособный. Для этого:

Новый подшипник запрессовать на вал при помощи молотка.
Молотком нужно работать только по внутреннему кольцу подшипника, иначе он может деформироваться.
При запрессовке необходимо тянуть первичный вал немного вперёд, чтобы подшипник легче зашёл.

Видео: замена подшипника первичного вала на ВАЗ классике

Подводя итог всему вышесказанному, можно говорить о том, что владельцу ВАЗ 2107 самому под силу провести все необходимые работы с коробкой передач и первичным валом. Однако если есть сомнения в своих навыках, то лучше обратиться к специалистам автомастерских. Отметим также, что КПП ВАЗ 2107 редко требует какого-либо вмешательства и обычно служит много лет без намёков на неполадки.

Замена подшипников в коробке передач на классике (ВАЗ 2101, 2104, 2105, 2106, 2107) — операция, которая требует полной разборки КПП. Исключением являются: подшипник первичного вала КПП ВАЗ 2107, а так же переднюю промежуточную опору качения. Для замены данных деталей разборка коробки передач не потребуется.

Подшипник первичного вала (ППВ) — ответственный узел в коробке передач (КП). Именно на «первичке» сосредоточены наибольшие динамические, а так же переменные нагрузки. В случае возникновения неисправностей и появления признаков выхода из строя, требуется своевременная замена подшипника первичного вала КПП ВАЗ 2107. Если затягивать с заменой, то агрегат переключения скоростей может заклинить (в некоторых ситуациях происходит поломка сцепления или выжимного п/ш).

Инструкция по снятию облицовки на Калине

Три первые операции производятся одинаково для всех дверей Лады Калины. Исключение — люки багажника у машин в кузове хэтчбэк и универсал, там процедура разборки гораздо проще. Вот что нужно сделать:

Рукой открутите и вытащите колпачок фиксатора, предназначенного для блокировки замка двери изнутри. Крестообразной отвёрткой выверните 4 самореза, удерживающих динамик музыкальной системы. Извлеките динамик и отключите от него провода.

Откручивание блокиратора и акустики

Совет. Акустика может быть прикреплена как к самой дверной карте, так и к металлической раме двери. Если после снятия динамика вы наблюдаете вариант первый, то при сборке крепёж лучше переделать, просверлив отверстия под саморезы. Акустика должна монтироваться к дверке, а не к обивке.

Крепление динамика к обшивке — это неправильно

Дальнейший порядок работ отличается в зависимости от местонахождения дверцы, которую вы разбираете.

Передняя пассажирская дверь

Здесь декоративная панель держится на 8 клипсах, 2 винтах крепления внутренней ручки и двух саморезах, расположенных под пластиковым карманом. Алгоритм её демонтажа такой:

Шилом аккуратно подденьте край пластмассовой заглушки, скрывающей винт в ручке двери, извлеките её. Таким же образом вытащите заглушку второго винта. Выкрутите оба винта ручки. Оттянув на себя рукоятку открывания дверцы, выверните крепёжный винт и снимите рычажок. После чего удастся снять ручку целиком. Открутите 2 самореза внизу дверной карты, под пластиковым кармашком. Возьмите плоскую отвёртку и подденьте правый верхний угол декоративной панели, чтобы вывести из зацепления первый фиксатор. Захватите обшивку пальцами и остальные пистоны высвобождайте вручную. После отделения панели от дверки отключите провода, идущие от кнопки электрического стеклоподъёмника. Для этого подденьте язычок разъёма отвёрткой и вытащите колодку из блока кнопок. Демонтаж облицовки завершён.

Снятая панель с пассажирской стороны

Совет. Когда поддеваете край дверной карты плоской отвёрткой, следует подложить под неё ветошь, чтобы не поцарапать изнутри лакокрасочное покрытие.

Нюансы разборки водительской дверцы

С этой стороны декоративная панель снимается в том же порядке, что и с пассажирской. Но из-за небольших отличий в конструкции необходимо учесть такие нюансы:

чтобы обшивка снималась легче, нужно удалить пластиковую панельку, прикрывающую регулировочный рычажок зеркала заднего вида;
первый винт крепления подлокотника находится под заглушкой, а второй — в углублении ручки;
рукоятка открывания дверки находится сверху подлокотника и снимается после откручивания крепёжного винта.

Пластиковая панелька привода зеркала легко снимается руками

Панелька на регулировке зеркала заднего вида снимается с помощью плоской отвёртки, которой она поддевается снизу. На автомобилях, оборудованных электрическим управлением зеркалами, регулировочный рычажок отсутствует, а вместо него на панели стоит заглушка.

С водительской стороны винт прячется в подлокотнике

Справка. Некоторые водители по незнанию пытаются отковырять эту заглушку, чтобы отсоединить панель. Действие бесполезное, поскольку элемент легко снимается руками, но от безуспешных попыток на нём остаются неприглядные царапины.

Винтик крепления рычажка для открывания двери

Обшивка задних дверей

Здесь обивку прижимают к дверце 10 пластмассовых фиксаторов и 2 винта крепления ручки. Технология разборки такая:

Первым делом надо демонтировать рукоятку механического стеклоподъёмника. Подденьте шилом пластиковое полукольцо, фиксирующее рычаг на оси. Извлеките его и снимите рукоятку.
Вытащите 2 пластмассовые заглушки на дверной ручке и выверните винты крепления. После этого элемент спокойно снимется.
Действуя плоской отвёрткой, оттяните нижний дальний угол декоративной панели и выщелкните первый пистон.
Захватите дверную карту рукой и снимите, высвободив остальные клипсы по контуру. Обшивка успешно демонтирована.

Схема демонтажа декоративной панели

Примечание

Обратите внимание, что рычажок рукоятки открывания на Калине 1 придется открутить и снять, а на Калине 2 его удалять не нужно, поскольку он прикручен напрямую к дверке и с декоративной панелью никак не связан

Для снятия рукоятки стеклоподъёмника нужно вытащить полукольцо

В остальном обивка на дверцах автомобиля Лада Калина второго поколения снимается аналогичным образом, различий никаких нет.

Так выглядит снятая обшивка задней дверки Калины

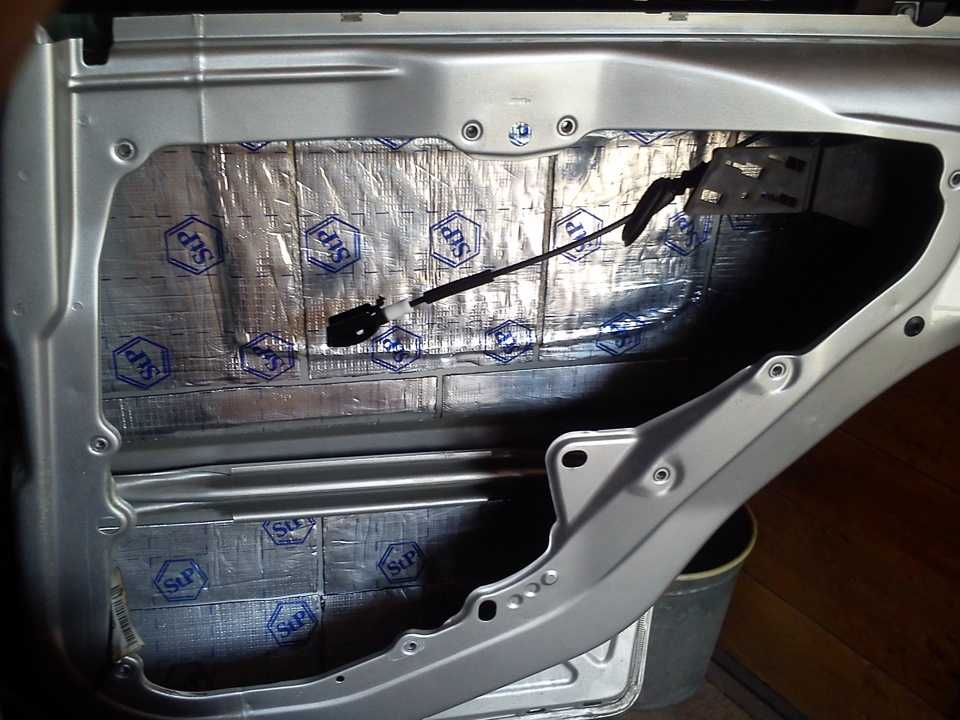

Продолжение шумоизоляции (задние двери)

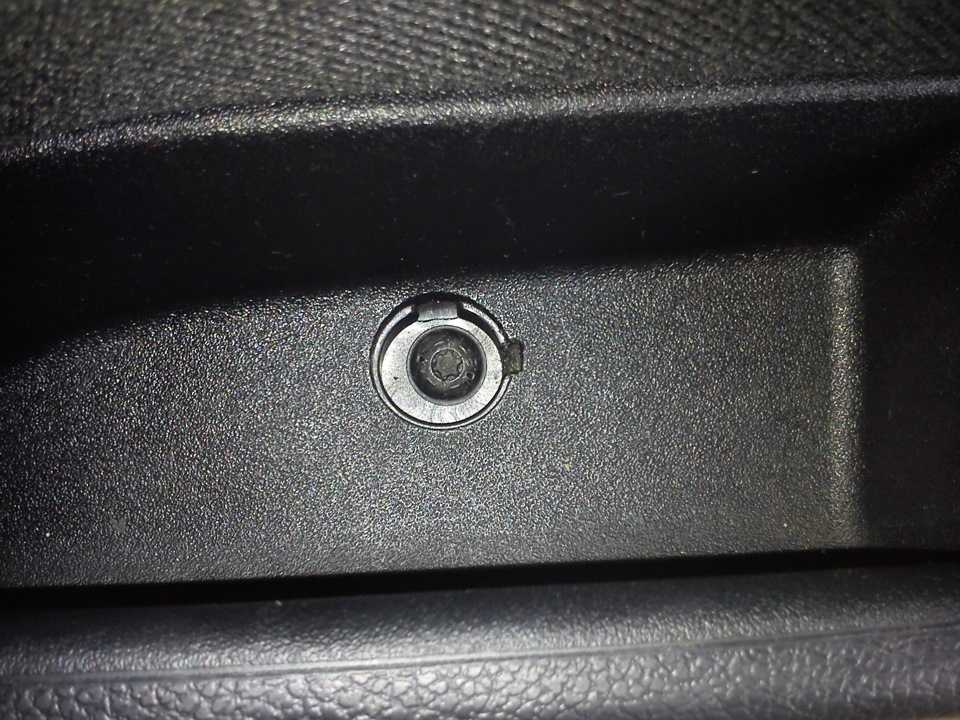

После оклейки багажника я решил приступить к оклейке задних дверей. Предварительно решил глянуть в книгу по ремонту и эксплуатации fusion и, убедившись, что толковых разъяснений по разбору задней двери нет, начал искать информацию в интернете, но к сожалению и там информации не так уж много, в основном только теория без иллюстраций. Поэтому здесь я более подробно и с иллюстрациями (фотки делал на телефон так что за качество извините) покажу порядок разбора обшивки (вдруг кому-то пригодится) и естественно покажу результат проделанных работ)Итак нам понадобятся: отвертка с крестообразным и плоским шлицем, нож, ключ торкс 40 (в книге), в моем же наборе это торкс 20, ключ на 10 и руки естественно.Начать разбор можно с ручки открывания двери, где под заглушкой, которую следует снять поддев ножом, находится винт.

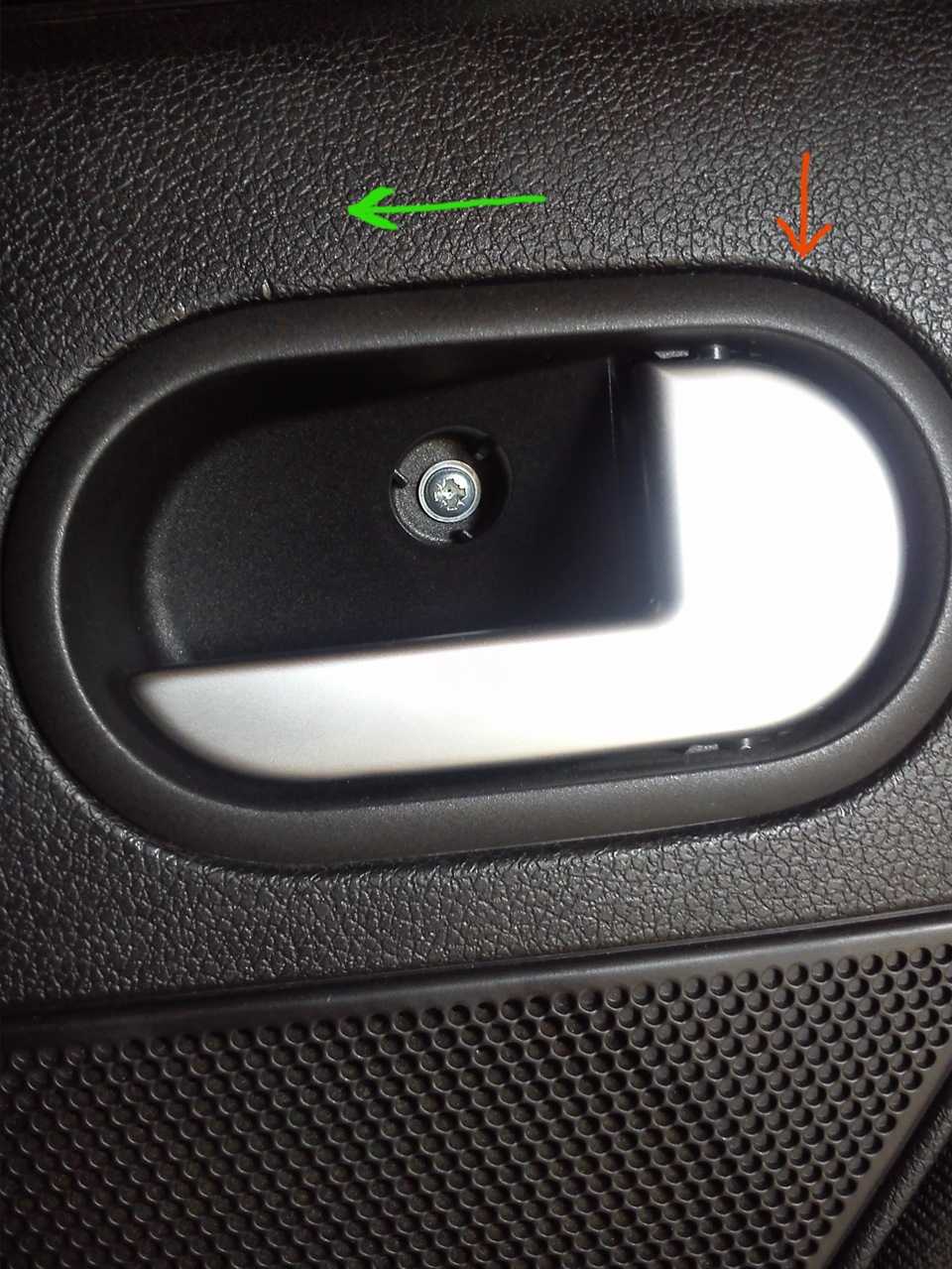

После того как выкрутили этот винт необходимо в месте, помеченном красной стрелкой, поддеть накладку ручки открывания двери отверткой, когда отойдет одна из защелок, появится зазор между обшивкой двери и накладкой, ведя по которому в направлении указанном зеленой стрелкой отожмем еще одну защелку, а далее потянув саму накладку на себя извлечем ее (это самый простой и безболезненный способ для обшивки).И полезное замечание от KelLiN , чтобы не заморачиваться с накладкой ручки открывания двери и максимально исключить риск повреждения обшивки, можно после выкручивания первого винта просто пропустить шаг с извлечением накладки и уже потом на снятой обшивке отсоединить тросик от ручки, благо его длины для этого вполне хватает. Так что выбор за вами: делать как рекомендует книжка «Руководство по ремонту Ford Fusion» или прислушаться к мудрому совету драйвовчанина)Далее необходимо снять заглушку, расположенную в углублении обшивки и вывернуть еще один винт

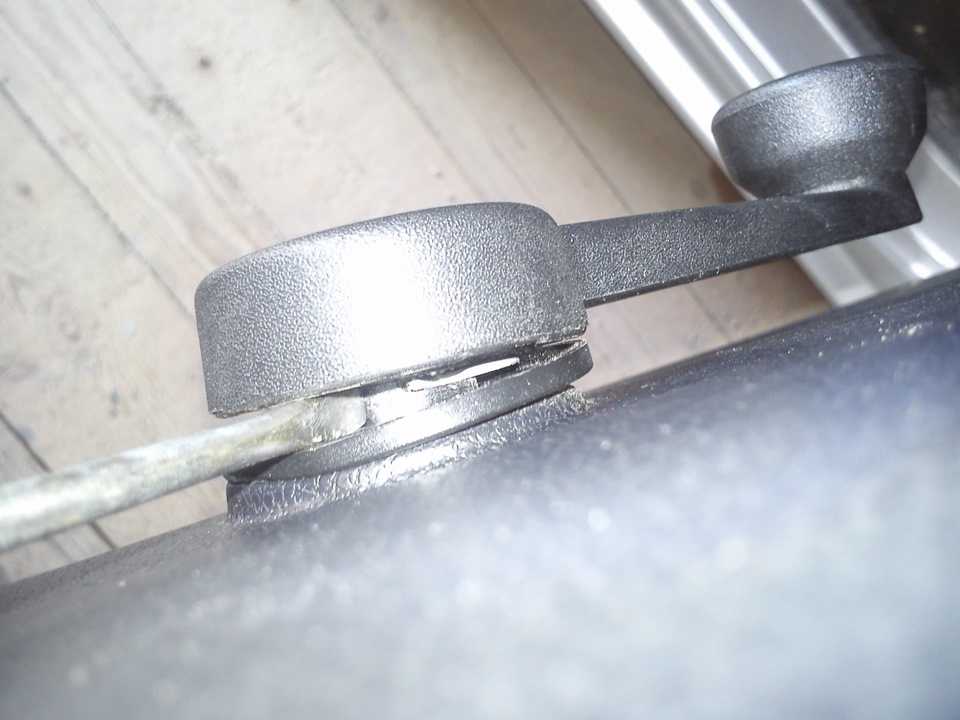

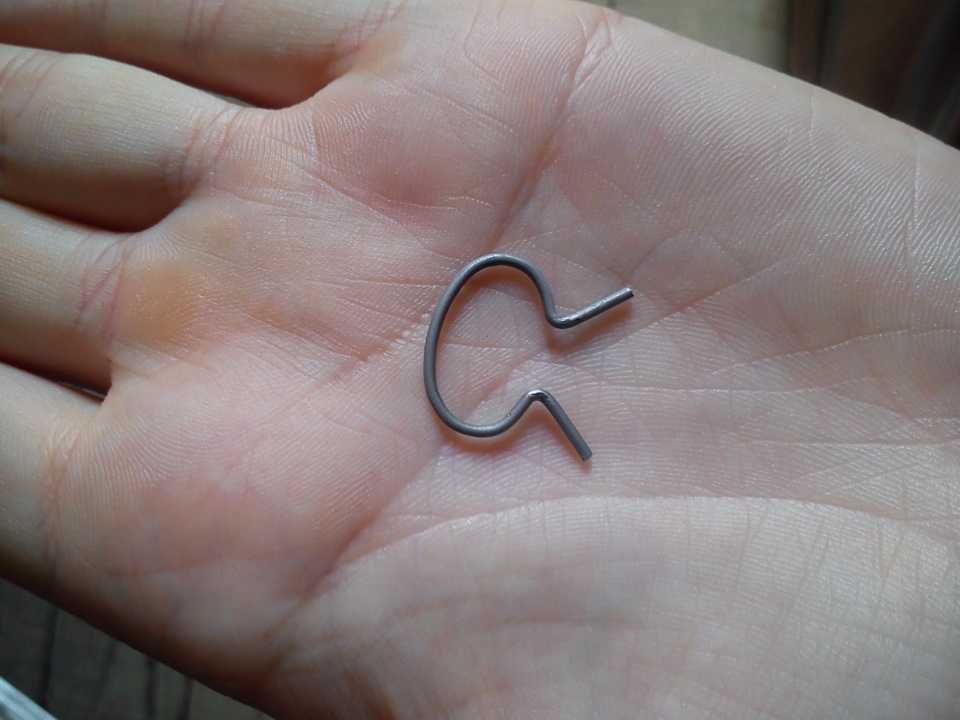

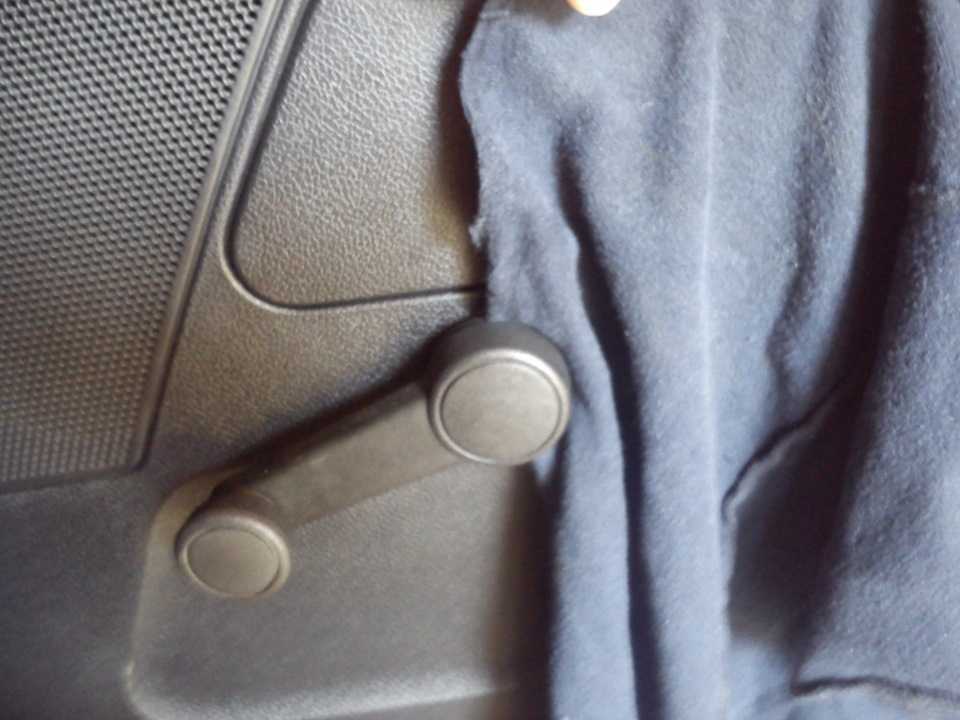

Остается снять ручку стеклоподъемника, для этого воспользуемся не варварским способом ее отрывания (как указано в книжке) а более гуманным способом продевания плотной ткани в щель показанную на фотке, что позволит снять фиксатор (главное его потом не потерять)

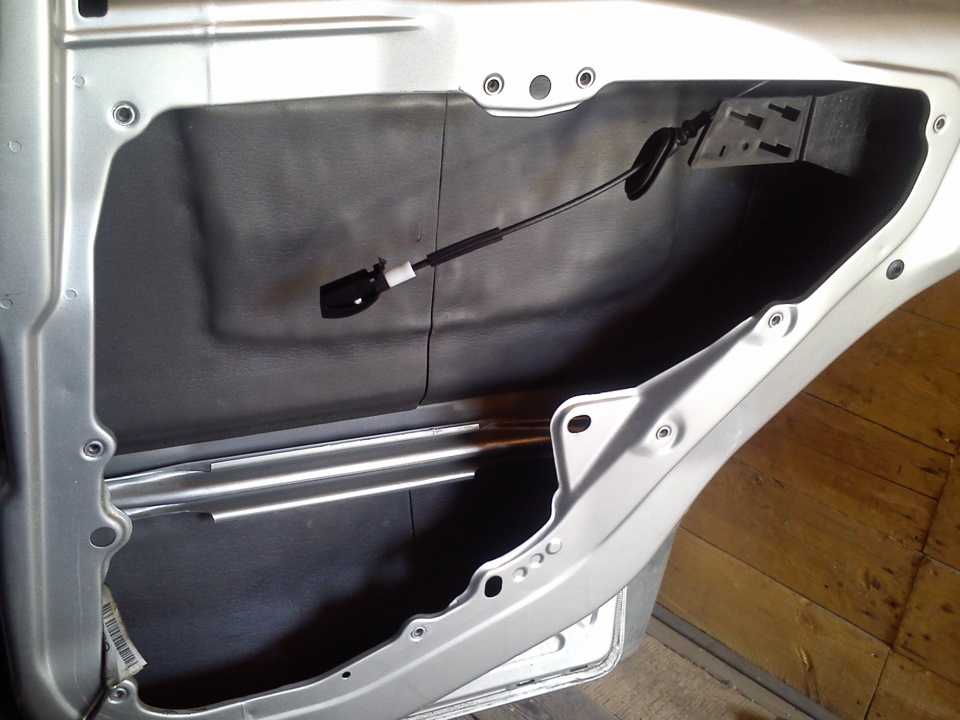

Теперь внутреннюю обшивку двери ничто не держит кроме 5 держателей расположенных по краям, поэтому желательно поддев нижний край обшивки преодолевая сопротивление держателей тянуть обшивку на себя и далее приподняв обшивку снять с ее законного местаПолучив доступ к внутренней панели двери следует снять ручку двери отжав фиксатор на ее обратной стороне, выкрутить 4 винта торксом и снять динамик (при этом надо не забыть отсоединить колодку проводов с обратной стороны). Далее отклеив заглушку технологического отверстия, помеченную красным

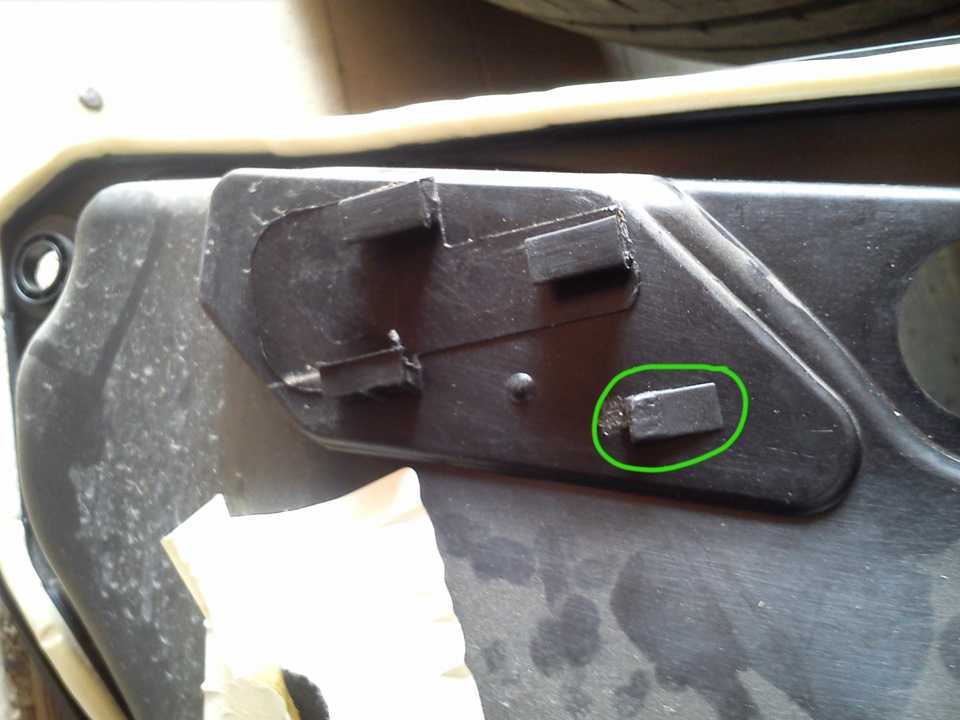

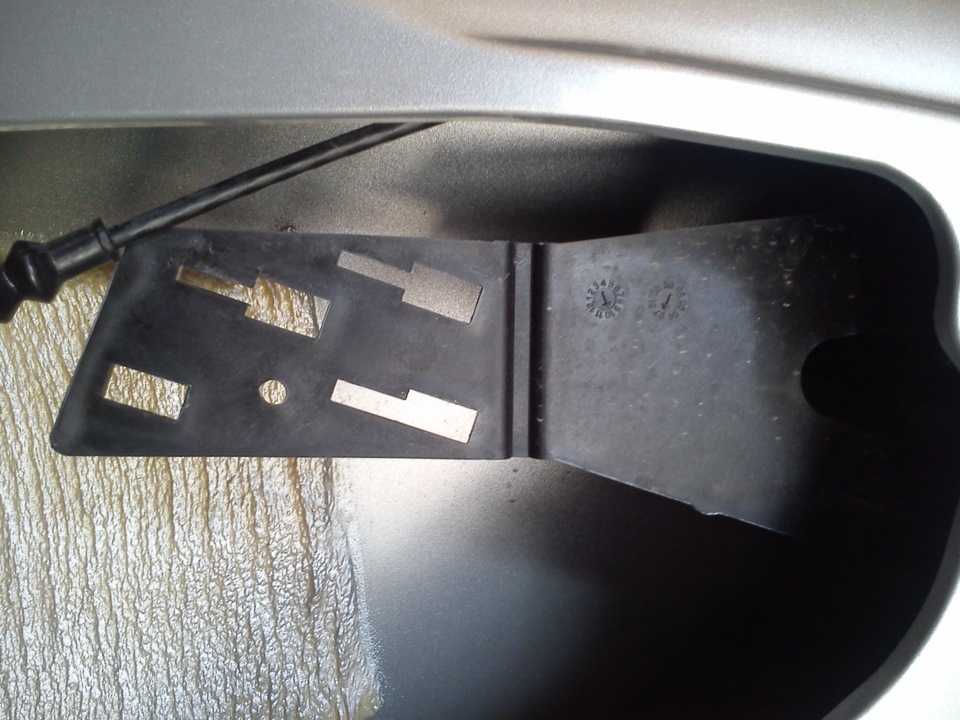

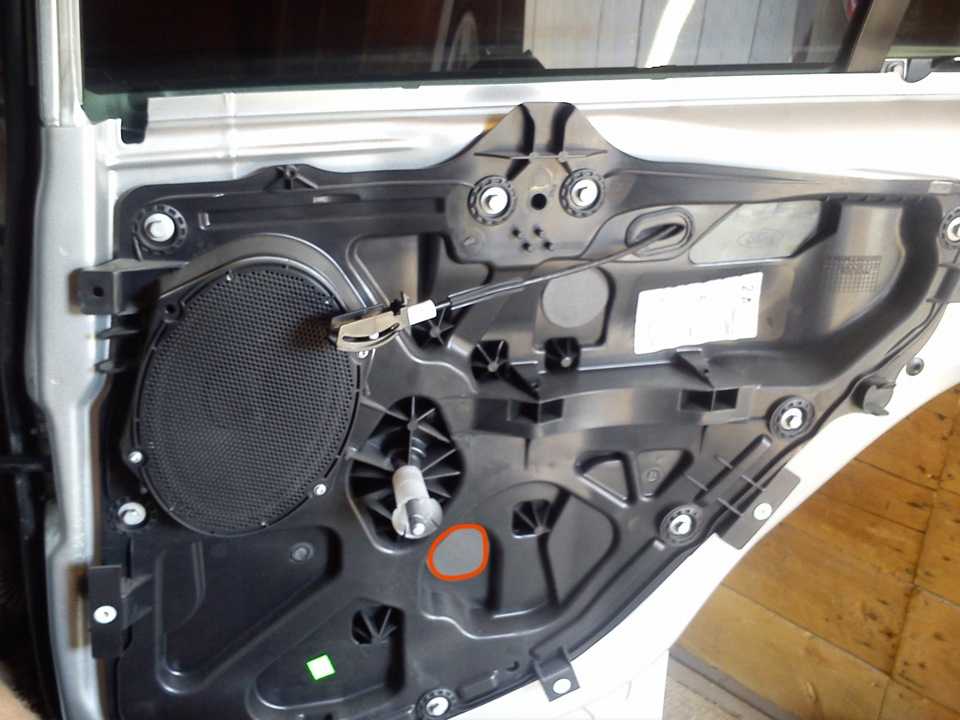

надо, вернув ручку стеклоподъемника на законное место, опустить стекло вниз, где через технологическое отверстие при помощи отвертки можно будет отжать пластиковый фиксатор стекла и подняв затем руками стекло в верхнее положение закрепить его там при помощи скотча, чтобы в дальнейшем оно не мешалось.Затем следует вывернуть 9 болтов крепления внутренней панели двери и добраться до пожалуй самого проблемного места, а именно небольшой панельки от замка двери с тремя направляющими и одним ограничителем, где надо поддеть при помощи короткой отвертки (ножа или в моем случае направляющего для снятия магнитолы)тот самый ограничитель (выделен зеленым)

и сдвигая панель в по направлению к багажнику снять ее, но прежде чем пытаться убрать ее в сторону следует отсоединить колодку с проводами, расположенную ниже замка двери, для этого надо снизу поддеть красную защелку и нажав на фиксатор извлечь колодку.Ну а далее просто пара фоток проделанной работы)
