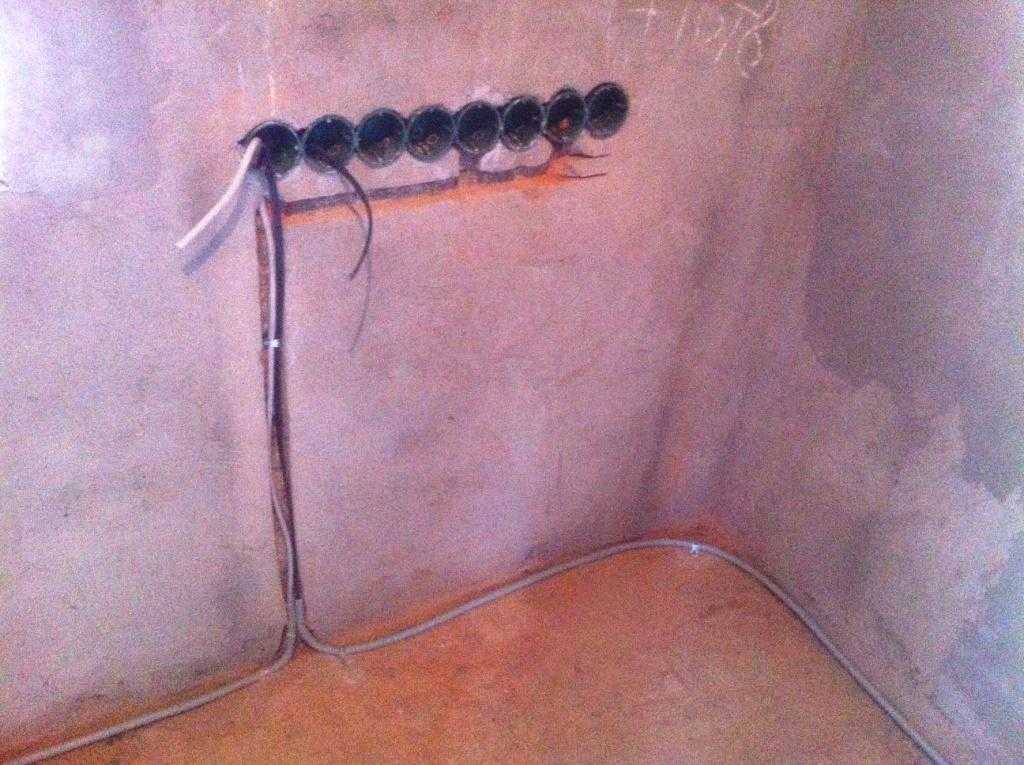

Способы маскировки проводов в стене без штробления

Частые ошибки при пайке led-ленты

1. Нагрев паяльника выше 250 — 300 С.

Высокая температура приведет к перегреву контактов и их отслаиванию от платы. Определить высокую температуру накала жала паяльника при отсутствии регулятора можно по следующим признакам:

• дым, исходящий от паяльника;
• при окунании жала в канифоль/флюс происходит их кипение;
• плохое соединение припоя к жалу;
• черный нагар на жале паяльника;
• поверхность припоя на жале паяльника рыхлая и матовая (должен быть серебристый блеск).
• Применение паяльной кислоты и/или активного флюса

Одно из отрицательных свойств кислоты – это разъедание площади вокруг контактной группы.

Активный флюс имеет долгую реакцию (взаимодействие с металлом происходит и после пайки), поэтому требует смывания.

Это отрицательно сказывается на контактной группе и может привести к нарушению её токопроводящих свойств.

1. Применение некачественных светодиодных лент.

Часто в подделках СДЛ применяют не медные сплавы, которые не подвергаются пайке.

1. Применение жестких многожильных кабелей, которые не имеют надежной фиксации припоя.

Пример применения

Рассмотрим многоэтажный дом, состоящий из семи этажей. Как известно, в подъезде на каждом этаже принято располагать распределительные щитки. Начиная с нижнего этажа до верхнего проводится четырехжильный, либо пятижильный кабель (в новых домах с современной проводкой, где отдельно идет заземляющий проводник). Он проходит через все щитки на этажах. От каждого щитка осуществляется уже питание квартир. При таком раскладе применение соединителя типа «орех» просто крайне необходимо для того, чтобы обеспечить соединение электрических проводов на каждом этаже с общим магистральным кабелем без его разрыва на каждом отдельном этаже.

Если в данной ситуации производить разрыв «магистралки» на всех этажах, подсоединяя ее на клеммные колодки. то это значительно снизит уровень надежности электроснабжения потребителей. То есть, при отсутствии контакта на одной из фаз у потребителей нижних этажей, потребители всех верхних этажей, которые, в свою очередь, подсоединены к данной фазе, в таком случае рискуют остаться без напряжения.

Удаление с эмалированного варианта

Если нужно снять изоляцию с провода, имеющего толщину 0,2 мм, то лучшим вариантом будет механическая обработка ножом или наждачной бумагой.

• Чтобы обработать кабель, обладающий тонким покрытием, то можно применять с мелким сечением наждачную бумагу. Ее нужно согнуть пополам рабочей поверхностью внутрь. После этого проводник заворачивайте в этот согнутый лист и, немного прижимая, протягивайте. Так нужно делать до тех пор, пока эмаль полностью не удалится.
• Если работать ножом, то зачищаемую часть кабеля нужно уложить на твердое основание. Затем начинать соскабливать эмаль, проворачивая при этом проводник, до тех пор пока все не будет очищено.

Однако при диаметре менее 0,2 мм этот механический способ использовать не получится, т.к. эмаль вы полноценно не удалите, а поломать сам провод можно в два счета. В таких ситуациях можно использовать термохимический способ зачистки с применением хлорвиниловой изоляции и паяльника. Последовательность будет такова: нагреваете паяльник, кладете хлорвиниловую оболочку на стол, а на нее зачищаемый проводник, и по нему ведите паяльником. В итоге, под влиянием температуры выделяется хлор, который и будет очищать от эмали.

В основном подобные варианты используются в устройствах радиосвязи и наматывается на индуктивные катушки. Он называется лицендрат. Внешне он выглядит так: большое количество тонких проводков, свитых в единое целое покрытое эмалью.

Обратите внимание на еще один интересный способ снять эмалированное покрытие. Для него вам нужно приобрести таблетки аспирина

Затем на таблетку укладывайте материал и точно так же по нему ведите паяльником. В итоге вы получите оголенный итог, да и к тому же залуженный.

Подготовительные работы

Первое, что необходимо сделать, прежде чем паять, – разобрать модем. Не существует единого алгоритма разборки, тут все зависит от конкретной модели. В большинстве случаев корпус модема разборный и состоит из двух половинок, которые скреплены между собой с помощью пластиковых защелок. Отсоединить защелки, не сломав их, поможет кусок тонкой пластмассы, отлично подойдет пластиковая карточка.

Далее нужно найти внутреннюю антенну. В подавляющем большинстве случаев она попросту вытравлена на плате, но может быть изготовлена в виде отдельного съемного блока. Определить, какая часть платы играет роль антенны несложно – это самая большая медная площадка на текстолите.

Как убрать окисление с контактов

Явно видимый непроводящий слой можно убрать механическим способом. С больших по размерам силовых контактов это можно сделать с помощью металлической щетки. С небольших клеммных соединений можно очистить непроводящий слой посредством ручного инструмента (ножом, надфилем и т.п.), но для очистки втычных разъемов этот способ малоэффективен. Доступ к контактирующим поверхностям осложнен небольшими размерами и конструкцией коннекторов. Особенно это актуально для гнездовой части разъема (female). Поэтому более удобен химический способ очистки.

Из подручных средств можно использовать спирт, ацетон, но эти вещества в принципе не способны справиться с оксидами и гидроксидами. Из школьного курса химии известно, что для этого потребуется кислота или щелочь, а растворители могут лишь помочь в удалении налета грязи и сажи. Поэтому более эффективен будет нашатырный спирт (водный раствор аммиака).

Технический нашатырный спирт.

Для наглядности рекомендуем к просмотру видео.

Как проверить качество обжима интернет-кабеля

После того, как обжим кабеля был выполнен, необходимо убедиться, что подсоединение является рабочим. Для этого обычно применяется один из следующих способов.

Первый способ — тестер кабельный

Профессиональные работники используют специальные приборы — LAN-тестеры. Обычно это устройство состоит из двух частей. Это дает возможность одновременно произвести проверку обоих концов сетевого кабеля одновременно. В основном и дополнительных устройствах имеются порты для подключения коннекторов. После подсоединения происходит тестирование использованных проводов.

На устройстве имеются индикаторы, соответствующие каждому из проверяемых проводов. На них будут отображены результаты, полученные в ходе проверки. Если какой-либо контакт обжат некачественно, то это будет легко обнаружено.

Второй вариант — мультиметр

Основной способ контроля дома — использование мультиметра. При проведении проверки его устанавливают на выполнение прозвона или на использования самого небольшого сопротивления (например, 200 Ом). При этом желательно включить звуковую индикацию. Для проверки берут оба интернет штекера сетевого кабеля и кладут их рядом друг с другом. Затем прозванивают каждую пару проводков одного цвета. Если между ними отсутствует электрический контакт, то это будет сразу же обнаружено.

Эта проверка не требует большого количества времени. Важным условием является использование достаточно тонких щупов. Чтобы их получить, необходимо или использовать тонкую проволоку, или подточить обычно используемые щупы.

Если не прозванивается хотя бы одна пара проводов, то придется производить обжим сетевого кабеля еще раз.

Важно! Иногда бывает так, что коннекторы одного кабеля одновременно не находятся в одном помещении. В этом случае также существует возможность провести проверку

Дело в том, что между проводами одного цвета существует электрическая связь. В этом случае рассматривают цветной провод и полосатый той же расцветки. Таким образом один провод можно вставить в предназначенную для него розетку, а во втором измерить сопротивление между каждой из указанных пар. Его величина должна быть примерно равной во всех случаях. Если этого нет, то это означает, что обжатие кабеля было некачественным.

Третий способ — подключение устройства, с другими устройствами

Этот вариант является наиболее простым способом проверки. При этом надо подключить компьютер и проверить наличие связи с интернетом или локальной сетью. Если все работает нормально, то это означает, что кабель был обжат правильно.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

• Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
• Тонкая линия расплава не приводит к перерасходу материала.
• Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Традиционные способы соединения проводов

Исторически соединения выполнялись скруткой или с использованием винтовых клемм. Скрутка проводов – наиболее простой и распространённый способ монтажа, но и он имеет недостатки:

• Нельзя скручивать вместе медные и алюминиевые провода.
• Не следует скручивать многожильные провода.
• Размер скрутки должен быть не менее пяти витков.
• Нельзя скручивать провода разных сечений.
• Чтобы скрутка не ослабела с годами, она либо проваривается, либо применяются специальные подпружиненные колпачки, для медных проводов используют также пайку, но это достаточно трудоемко.
• Необходимо дополнительно изолировать место скрутки.
• Не рекомендуется соединять более трёх проводов.

Использование винтовых клемм также имеет ограничения вследствие больших габаритов, малого количества соединяемых проводов, ослабевания винтового соединения со временем и конечно трудоёмкости.

Смазка электрических контактов

Использование смазочных составов для контактов — хороший способ защиты электрических автомобильных разъемов от различных образований. При нанесении смазки создается естественным образом среда, неблагоприятная для нежелательных компонентов. Автомобильные разъемы оснащены резиновыми уплотнителями в корпусе. Однако внутрь влага все равно падает.

Контакты, содержащие медь, чаще подвержены образованию коррозии. На рабочих покрытиях автомобиля образуется тонкая прослойка, у которой сопротивление значительно выше, чем у металла. Как следствие, возникает сбой в управлении сигналом.

Совсем плохо, если в местах соединений силовых проводов появляется искра, приводящая к сгоранию лепестков. В лучшем случае устройство перестает работать. При самом худшем варианте развития событий возникает возгорание.

Способы соединения: паечный, коннекторный и клипсами

1. Пайка предполагает применения припоя и его нагрев под действием высокой температуры паяльника для прочного соединения контактов между собой или с кабелем.

Пайка является самым надежным способом, а оловянно-свинцовый состав защищает открытые токопроводящие части от окисления и перегрева.

Её минусом является не высокая механическая прочность, для этого место припоя защищают термоусадочной трубкой или силиконом.

1. Клипсы. Последовательно соединяют участки СДЛ только в одну линию. Устройство представляет небольшую коробочку с металлическими токопроводящими зажимами, которые устанавливаются к равнозначным контактам модулей и зажимают их между собой.
2. Коннектор – это устройство, предназначенное для соединения между собой участков СДЛ без применения пайки.

Пример коннектора

Соединительные коннекторы могут быть с соединяющими проводами и без (для соединения внахлест), различной формы коннекторов (Т-образные, угловые, прямые).

Виды коннекторов

Как спрятать и украсить провода за компьютерным столом: дизайнерские идеи

Проблема запутанных проводов известна давно. Облегчить задачу по их плавному вхождению в интерьер дома помогут наборы и приспособления, что разработаны дизайнерами всего мира. Новинки появляются часто, поэтому их можно купить себе или сделать оригинальный подарок. Предлагаем познакомиться с некоторыми из предложенных изобретений поближе.

• Дизайнеры уже потрудились и придумали набор Wire Blooms

  Кстати, можно сгруппировать много предложенных выше идей в одну композицию. Например, выложить проводами деревце на стене, а этими зажимами закрепить и декорировать одновременно эти же шнуры. Также мы выше уже упоминали, что даже из подручных материалов можно повторить дизайнерское решение. Правда, вырезать такую красивую птичку будет весьма сложно.

  для декорации проводов и кабелей в доме. В комплекте вы найдете красную птичку из пластика и зеленые листочки из того же материала. Ваши провода за несколько минут превратятся в цветущий сад с поющими птицами. Много проводов — будет целый зеленый лес.

• Настоящий ствол с листьями под названием Florafil

  Задумка похожа на предыдущий вариант. Но смотрится значительно ярче и современней. Разве что не хватает птички. Но можно «усадить» ярких зверушек и на свое усмотрение на такие веточки, или даже смастерить их самостоятельно с детьми.

  — еще одна современная разработка. В случаи, если спрятать провода не удалось, это решение поможет грамотно вписать их в интерьер, превратив в яркую декорацию на стене.

• Cable Caps

  Но и это еще не все. Креативные разработчики продумали все до мелочей. Посмотрев на «мордочку» крючка, вам сразу станет понятно, от какого устройства провод. А это не только поможет убрать моток шнуров из-под ног, но и рассортирует их по нужным критериям.

  — это приспособление с виду напоминает крючки для детской одежды. Но их предназначение иное, это крепежи для USB-проводов. Продев провода за данные крючки, вы избежите спутывания. Выглядит этот гаджет очень красочно и забавно.

• CableDrop – это практичные клейкие держатели. Такие держатели похожи на цветные крючки круглой формы. Крепятся они с помощью клейкого материала. Но их плюс в том, что при отклеивании липкая масса не портит обои и не вредит мебели.

Такие незамысловатые цветные крепления давно завоевали множество поклонников

• Как не старайся, все провода спрятать не удастся, а удлинители тем более. Дизайнеры предлагают оригинальное решение этой проблемы — удлинитель WirePod. Выглядит, как узор в абстрактном стиле. Дополняет дизайн не хуже других элементов декора, а прятать его точно не захочется.
• «Ловушка для проводов и кабелей» представляет собой кольцо с выемками разного размера и диаметра. Подойдет для разных по типу проводов. Монтируется легко в рабочий стол. Материал стола может быть разный — как дерево, так и пластмасса. Устройство соберет зарядки и компьютерные кабеля в одном месте. Но будьте готовы просверлить дырку в столе.
• Удлинитель в форме «пончика». Это шарообразное устройство позволит обматывать провод по своей оси, а для этого предназначено специальное углубление. Таким образом, вы сможете регулировать длину кабеля самостоятельно. И смотрится гаджет интересно, и легко вписывается в интерьер.
• Внимания заслуживает новинка от корейского дизайнера – Takayaki. По сути это удлинитель, но, как и любой азиатский продукт, выступает высокотехнологичным гаджетом. Функциональности не поступается, а его внешний вид смотрится очень эффектно. Розетки имеют форму шаров, что разрисованы китайским орнаментом.
  • Но это еще не все. Такие шары подсвечиваются ночью разноцветными огоньками и необычно смотрятся в темноте. Если подробно разобраться, то гаджет удивит даже бывалого знатока. Эти шары могут раздвигаться на два полушария. Сделано это для того, что бы вы могли намотать длинный провод и избежать путаницы кабелей.
  • А если полностью снять верхнюю часть, то получится дополнительное зарядное устройство для многочисленных девайсов, позволяющих беспроводную зарядку. Удлинитель может послужить в качестве стильного ночника, как в качестве еще дополнительного и приятного бонуса.

В нашу жизнь давно вошли компьютеры, телевизоры, планшеты, телефоны и другая современная техника. Подключается весь этот «арсенал» с помощью проводов. Если проявить фантазию, потратить немного времени, то эти кабели станут не только функциональным устройством, но и полноценным дополнением интерьера. Просто купите или смастерите нужные приспособления. А если думать глобально, то лучше зразу прятать провода в стену или под плинтус во время ремонта.

Обзор очистителей

Привести в порядок контактное соединение можно с помощью специализированных средств. Они специально разработаны для удаления налета оксидов и гидроксидов.

EFELE — CL-547 Spray

Этот спрей для очистки контактов считается эффективным, и состоит из смеси растворителей и присадок. Не содержит масел и других неиспаряющихся веществ. Производитель заявляет о полной химической инертности к пластикам, лакам и резине. Это означает, что состав не повреждает корпуса электронных устройств и изоляцию проводов. Выпускается в виде аэрозоля, для удобства нанесения в труднодоступных местах прилагается трубочка.

Считается, что после испарения дополнительно протирать место обработки не надо. На самом деле растворители лишь размягчают большинство загрязнений, но не переводят их в лекгоиспаряемый вид. Поэтому все же надо удалить грязь мягкой тряпочкой или щеткой, не дожидаясь полного улетучивания спрея. Из состава не совсем понятно, за счет чего удаляются оксиды и гидроксиды – обычными растворителями их, в отличие от грязи, не взять. О кислотах и щелочах в составе аэрозоля производитель ничего не говорит.

Предназначен для применения при положительных температурах воздуха. Производится на территории РФ, соотношение цены и качества близко к оптимальному.

Спрей EFELE — CL-547.

Очиститель контактов NANOPROTECH

Название этого очистителя контактов содержит модное слово НАНО, но при изучении состава выясняется, что он состоит из смеси спиртов и других растворителей. Есть основания предполагать, что его эффективность не очень отличается от эффективности других спреев данного класса, и очищать контакты этот состав может в основном от жиров и сажи. В деле удаления соединений металлов с водой и кислородом в виде твердых пленок и налетов данная жидкость вряд ли поможет. Также производитель подчеркивает способность состава вытеснять влагу – это может оказать эффект при осушке разъемов и замков. Заявлено о безопасности для лакокрасочных покрытий, резины и пластиков.

Состав аэрозоля NANOPROTECH.

Liqui Moly Kontaktreiniger

Полный состав этого аэрозоля производитель не раскрывает, ограничиваясь словами «растворители» и «специальные добавки». При обращении к инструкции по эксплуатации обнаруживаются рекомендации обильно обработать контактную поверхность, дождаться растворения окислов в течение 5-10 минут и удалить остатки сухой ветошью или струей сжатого воздуха, не дожидаясь полного испарения жидкости. Это вызывает доверие к составу – правильный очиститель должен действовать именно так. Но и цена этого аэрозоля существенно выше средней.

В остальном декларируются те же свойства, что и у других очистителей – инертность к изоляционным материалам, удобство в применении, экологичность состава. Из недостатков пользователи отмечают резкий запах жидкости.

Средство Liqui Moly Kontaktreiniger.

Как обжать интернет кабель своими руками

Для самостоятельно обжима необходимо определить категорию витой пары, изучить ее строение, затем подготовить инструменты:

• Кабель для internet-соединения.
• Коннектор.
• Кримпер — средство для обжима.
• Нож.

Операция происходит по стандартной схеме:

1. Снять изоляционный слой: подцепить ножом и убрать 2 или 3 см изоляции, не повредив проводки.
2. Подготовка витой пары: расплести и выпрямить провода, расположить их в верном порядке соответственно стандарту — для прямого кабеля (TIA/EIA-568B, TIA/EIA-568A) или перекрестного, сделать элементы одной длины и поместить их в заранее приобретенный штекер, довести до конца прибора.
3. Обжим: вставить соединитель в пазы кримпера, нажать на ручки. Кабель готов.

Тонкости очистки изоляционных материалов

Необходимо учесть особенности изоляционного покрытия, выбирая метод его удаления. Покрытие может быть пластиковым одинарным и многослойным. Для многослойной изоляции применяют смолу, ткани, огнестойкие диэлектрики.

Очистка подразумевает применение заостренных инструментов, применяя который возникает риск повреждения провода, сужения поперечного сечения или нанесения вреда изоляции там, где это не требуется. Неопытность в применении заостренного инструмента влечет за собой нанесение травм.

Особенно уязвимое место провода — окончание кабеля, зачищенное от изоляции. Если электрокабель станет менее прочным или уменьшится его сечение, то ухудшатся его изначальные параметры.

Для того, чтобы снизить всевозможные риски, был введен в эксплуатацию специальный инструмент и методики к нему.

Плетеная медная лента

Наиболее эффективным способом удаления припоя с плат является тот, при котором используется оплетка, то есть плетеная из медных проводов лента. Ее можно изготовить самостоятельно, сняв с экранированного провода и порезав на отрезки нужной длины, а можно приобрести в магазине.

В продаже имеется множество вариантов этого приспособления.

В большинстве случаев оплетка, покрытая флюсом, смотана в моток на пластиковой бобине. Иногда такая бобина заключена в пластмассовый корпус со специальным отводом для более удобного использования оплетки.

Изделие может обозначаться по-разному – нить для снятия припоя, паяльная лента, оплетка для выпайки. В любом названии это, как правило, один и тот же материал, позволяющий быстро и эффективно снять припой с платы.

Стриппер: его назначение и вариации моделей

Стриппер – это специальное приспособление для зачистки проводов. Простые модели этого инструмента по принципу работы схожи на обычные бокорезы. Лезвия снабжены выемками разного радиуса, рассчитанными на жилы разного сечения.

Полуавтоматический ручной стриппер снабжен двумя парами губок с лезвиями. При его использовании, конец кабеля нужно поместить в рабочую зону, замкнуть ручки лезвия и надрезать изоляцию. Губки при этом снимают ее с жилы. Стриппер такой модели оборудован регулируемым упором, который позволяет точно отрегулировать участок помещенного провода. В России этот инструмент называется КСИ (клещи для снятия изоляции).

Некоторые виды стрипперов выполняют несколько функций одновременно:

• Обрезают
• Зачищают
• Скручивают жилы

Стриппер для витой пары – это зажим со встроенным лезвием, который по виду напоминает лезвие канцелярского ножа.

4 Провода как деталь интерьера

Иногда нет лучшего способа замаскировать сомнительные элементы обстановки, чем расположить их на видном месте.

Графические узоры из проводов — новый взгляд на стеновой декор. Фото: Instagram booklya_ya

Из длинных проводов собирают оригинальные авторские композиции, поддерживающие тематику и общее настроение интерьера. Прежде чем приступить к сборке, составьте схему расположения проводов, потом перенесите эскиз на поверхность рабочей стены и измерьте длину основных отрезков капроновой нитью. Очень интересно смотрятся рисунки из проводов в цветных кожухах с фигурными накладками, продолжающие стеновую роспись.

Короткие провода декорируют с помощью окантовки и накладок. Кабель, украшенный светодиодной гирляндой, вносит в обстановку интригу, а для создания этнических акцентов на тонкие проводки нанизывают массивные бусины. В детской коммуникации декорируют наклейками и забавными фигурками, а в романтической девичьей спальне — искусственными цветами, кружевом и перьями. Для крепления кабелей удобно пользоваться готовыми фиксаторами из пластика — незаметными или фигурными.


Немного фантазии и декора — и кабель превратится в цветущее дерево! Фото: Instagram u.domashnii

Комбинируя разные декораторские приемы, вы превратите кабельную систему в эффектную инсталляцию, которая будет выглядеть свежо и необычно. Не стесняйтесь экспериментировать: самое неожиданное решение, скорей всего, окажется удачным!

Сжим орех, как вариант ответвление провода

И так, если говорить за этот вариант соединение и ответвление жил проводов и кабелей – он считается оптимальным. Его я решил поставить на первое место. Сжим орех представляет собой простую конструкцию, смотрите фото:

У него небольшие размеры и простой принцип работы. Даже не вижу смысла делать инструкцию по этом поводу. Вот так он выглядит в разрезе:

Чтобы сделать ответвление медных или алюминиевых проводов таким способом, нужно только уложить все провода по своим местам. Далее зажимаем все и закручиваем корпус. Этот способ можно назвать самым простым и действенным. Плюс ко всему, стоимость сжима ореха довольно низкая

Обратите внимание на статью: как соединить провода

Это интересно: Измерение сопротивления изоляции мегаомметром: методика

Механические приспособления для снятия изоляции с проводов промышленного исполнения

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.
