Как подвинуть сиденье если не работает электропривод

Ремонт накидки автомобильного сиденья с подогревом своими руками

В преддверье зимы решил улучшить свои условия зимней езды в автомобиле и приобрел накидку китайского производства ZL033 для автомобильного сиденья с подогревом в одном из сетевых магазинов менее чем за десять долларов. Я планировал купить более дорогую, но за такие деньги сложно было отказаться от покупки. Производитель честно указал в технических характеристиках, что срок службы этой накидки с подогревом – Один год. И действительно, до весны накидка согревала тело отлично, а когда морозы закончились, греть перестала.

Несмотря на низкую стоимость, китайская накидка-грелка оказалась удобной в эксплуатации. Сама накидка сшита из полиэстера, строчка ровная, предусмотрены резинки-петли и резинки с крючками для крепления на сиденье. Подключение сделано через розетку прикуривателя, имеется переключатель на два режима подогрева и выключения. На вилке имеется светодиодный индикатор подключения.

Только при эксплуатации проявился один недостаток, не видно в каком положении находится переключатель и в темное время его приходилось искать на ощупь. Этот недостаток я устранил, установив в переключатель режимов два светодиода разного цвета.

В результате оказалось, что красный светодиод помимо запланированной функции индикации включения режима нагрева, выполнял еще и дополнительную функцию – индикацию целостности обмотки нагревательного элемента накидки.

Перед его поломкой периодически стало появляться свечение красного светодиода при изгибании накидки в положении переключателя LO, когда должен был светиться только зеленый светодиод. После анализа электрической схемы накидки стало очевидно, что нижняя по схеме обмотка нагревательного элемента находится на грани обрыва, что в конечном итоге и произошло. Когда в нижней обмотке обрывалась нихромовая проволока, на красный светодиод напряжение попадало через верхнюю нагревательную обмотку.

Особенности эксплуатации подогрева сидений

В холодное время года, и особенно в период зимних морозов, наличие в салоне подогреваемого сиденья является отличным подспорьем в эксплуатации машины, особенно, если по объективным причинам она часто остается на улице (во дворе или на открытой парковке).

За то время, пока прогревается двигатель, вполне можно успеть согреть и водительское место, чтобы дальнейшая поездка проходила максимально комфортно, тем более, что и салонный отопитель не сразу повысит температуру внутри автомобиля.

Проблема, как это часто бывает, кроется в неоптимальном обращении с системой подогрева, из-за которого она выходит из строя раньше, чем это допускается заводскими нормами.

Есть три ключевых правила, несоблюдение которых может привести к чрезмерной нагрузке на электросеть подогревочной системы и ее дальнейшей поломке:

1. При низкой температуре воздуха в салоне ВАЗ 2114 надо дать сидению 5 минут на прогрев, прежде чем садиться на него.
2. После того, как температура обшивки кресла достигнет, по ощущениям, 15-20 градусов, рекомендуется отключить обогрев, продолжив повышение температуры в салоне за счет штатного обогревателя.
3. Сильный перегрев контактной сети внутри кресла ускоряет ее выход из строя.

Последствия неправильного использования обогрева сидений

Электропривод на сидения своими руками — схема, фото, видео

Чрезвычайно комфортная функция, но большей частью доступная только в автомобилях высшей ценовой категории, является электрическая регулировка сиденья водителя и частично переднего пассажира. Возможна также электрическая регулировка задних сидений. На рисунке представлены различные варианты регулировок, которые в большинстве случаев выходят за рамки обычных чисто механических регулировок сидений.

1. Регулировка в горизонтальной плоскости
2. Регулировка по высоте спереди
3. Регулировка по высоте сзади
4. Установка наклона спинки сиденья
5. Установка по высоте подголовника
6. Регулировка поясничной опоры

В противоположность к конструкции сидений электрическая схема электродвигателей постоянного тока с правым/левым вращением очень проста. В неактивном положении переключатели соединены с массой При нажатии переключателя он соединяется с «плюсом» аккумуляторной батареи, в результате чего на электродвигатель подается ток с определенным направлением, и двигатель начинает вращаться в соответствующую сторону.

Подача напряжения на переключатели в целях безопасности прерывается при закрытой двери водителя и выключенном зажигании.

О плюсах и минусах подогрева

В копилку с положительным эффектом можно занести следующее:

1. Борьба с профессиональными заболеваниями водителей, особенно дальнобойщиков. Речь идёт о хронических простудах, проблемах с почками и геморрое. Дискомфорт особенно ощущается, когда водитель садится на холодное сидение, обтянутое кожаными чехлами. Это при небольших похолоданиях. А если машина ночует на стоянке и ещё зимой, можно только представить настроение водителя, который знает, что ждёт его пятую точку!
2. Промежуточные выводы можно озвучить так: подогрев сидений – это комфорт и профилактика болезней.

Теперь о негативе. Медицина не в восторге от подогрева сидений и предупреждает о возможных негативных последствиях

Светила фокусируют внимание пользователей на возможных болезнях таких как:

Рекомендуют не злоупотреблять данной функцией. Больше всего могут страдать от чрезмерного употребления подогрева водители, чьи сидения обтянуты тканью. Кроме этого, медики и специалисты, настоятельно рекомендуют использовать дополнительный датчик от чрезмерного нагрева. Он должен самостоятельно отключать систему через определённый промежуток времени.

Не работает обогрев сиденья, что делать

Если с переключателем всё в порядке, а сиденья не подогреваются, необходимо:

1. Проверить предохранитель на целостность, скорее всего он расположен в салонном блоке.
2. Под сиденьем прозвонить проводку в разъеме на разрыв.
3. Проверить приходит ли питание на контакты подогрева сиденья.

Если питание приходит, а обогрев не работает, то скорее всего сгорела нить подогрева, почти во всех автомобилях мат обогрева разделен на само сидение и спинку кресла, так что разъемов будет два.

Далее снятие автомобильного кресла

1. Демонтировать сидение. Для этого нужно кресло максимально откатить назад и открутить переднее крепление салазок, так же и наоборот, отодвинуть кресло вперед и открутить задние части салазок.
2. Найти место, где крепится обивка и снять её. Обычно крепление расположено снизу или сбоку.
3. Демонтировать обогревающий мат, ( он на клейкой основе закреплен к поролону).
4. Приклеить новый обогревающий элемент.
5. Собрать и закрепить сиденье в обратной последовательности.

На первый взгляд всё просто. Однако, это не так, нужно снимать сидения и разбирать его, что не так просто, а возможно и ремонтировать вышедший из строя блок.

Устройство сложное и вряд ли своими силами получится ремонт. Лучше проблему и её устранение доверить мастерам сервисного центра – это один вариант.

У специалистов ремонт и установка подогрева сидений отлаженный процесс, с которым они легко справятся.

Второй способ не переживать по данному поводу – найти альтернативное решение. О чём это мы? Давайте поговорим об использовании специальных накидок с подогревом.

Но непривычно ощущать холод при поломке системы обогрева сидений. Мы быстро привыкаем к всевозможным полезным функциям, которые предлагают производители автомобилей.

Как самостоятельно сделать электропривод сидения

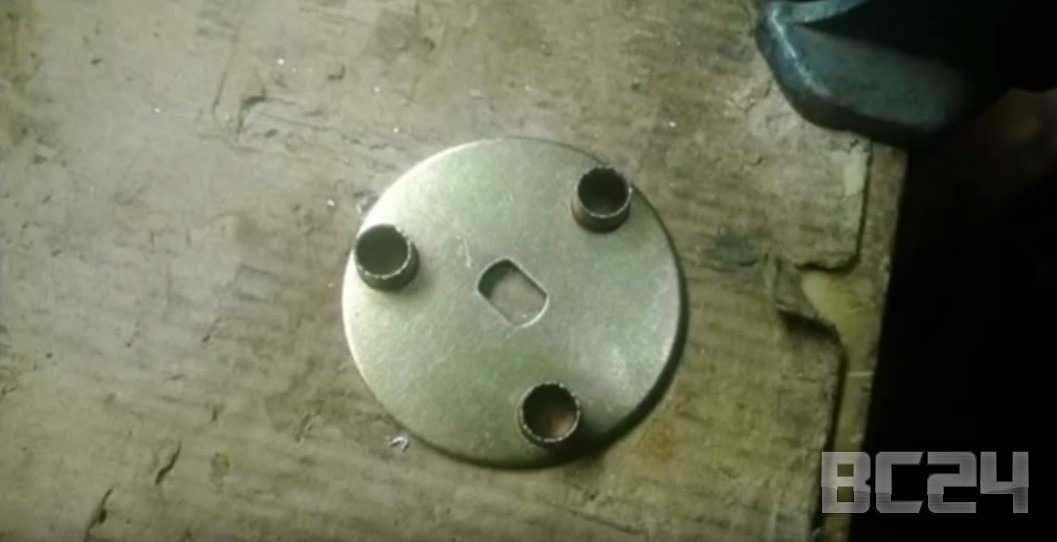

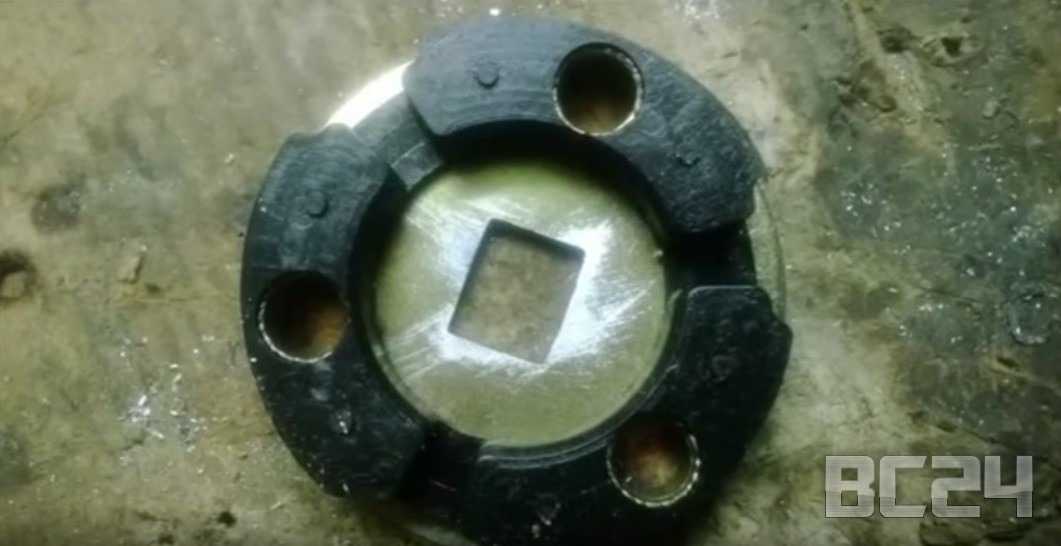

Разбираем привод и достаем вот эту деталь.

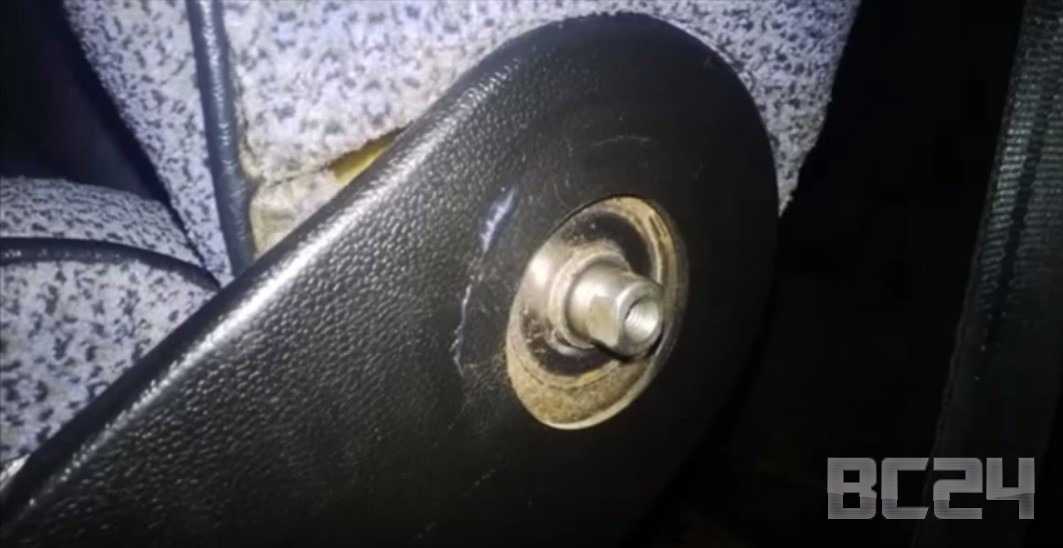

Вставляем ее в штифт, где раньше находилась крутилка.

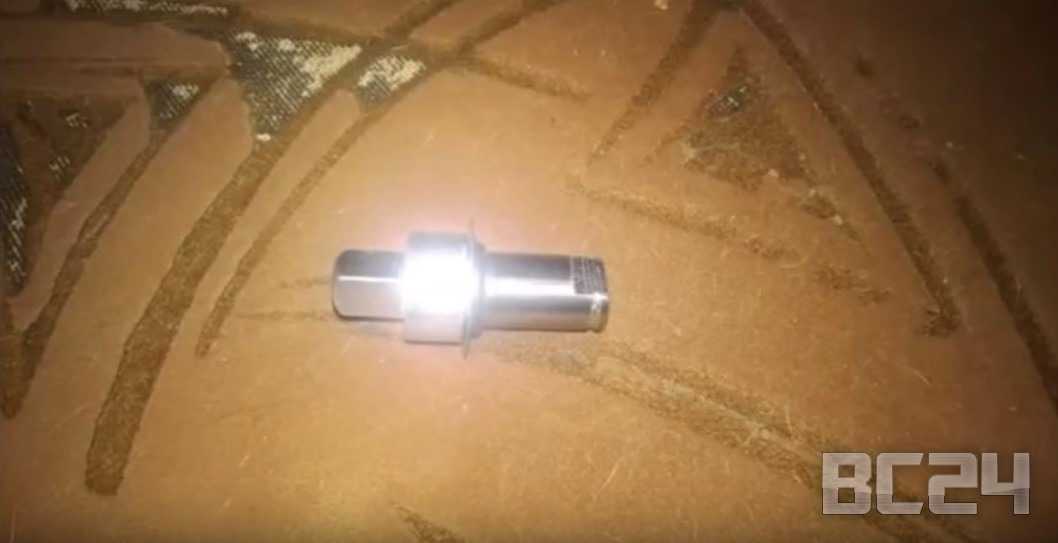

Расточили все под нужный диаметр (13,6 на 10).

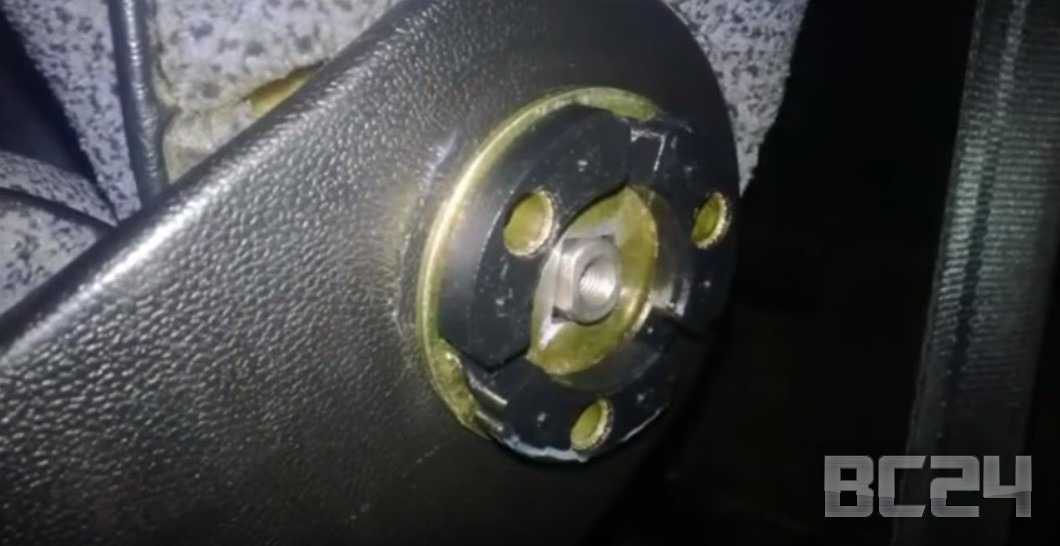

Стало все отлично, смотрите сами.

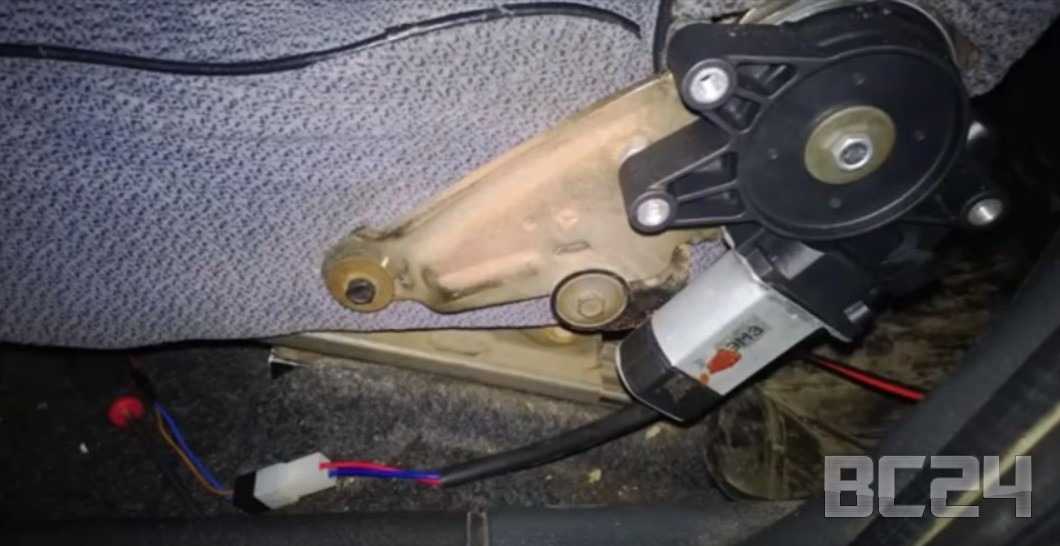

Примеряли электропривод. Стал он на удивление хорошо.

Выкинули пластиковую заглушку и установили привод на два болта.

Важный нюанс, электропривод ставится железной крышкой к сидению, также в ней нужно будет просверлить дырку 13 мм или немного больше. Также будет железный чопик, который крутит катушку стеклоподъемника — выбрасываем.

Ниже предствлена схема установки. Все подключается точно также как и стеклоподъемники на ВАЗ переднего привода. 1 и 7 контакты идут на привод. 3,6 и 5 идут на массу. 2 — питание электропривода. Также не забудьте поставить предохранитель. 4 контакте — это подсветка кнопки, мы ее взяли с подсветки прикуривателя. Массу посадили на болт крепления ручника.

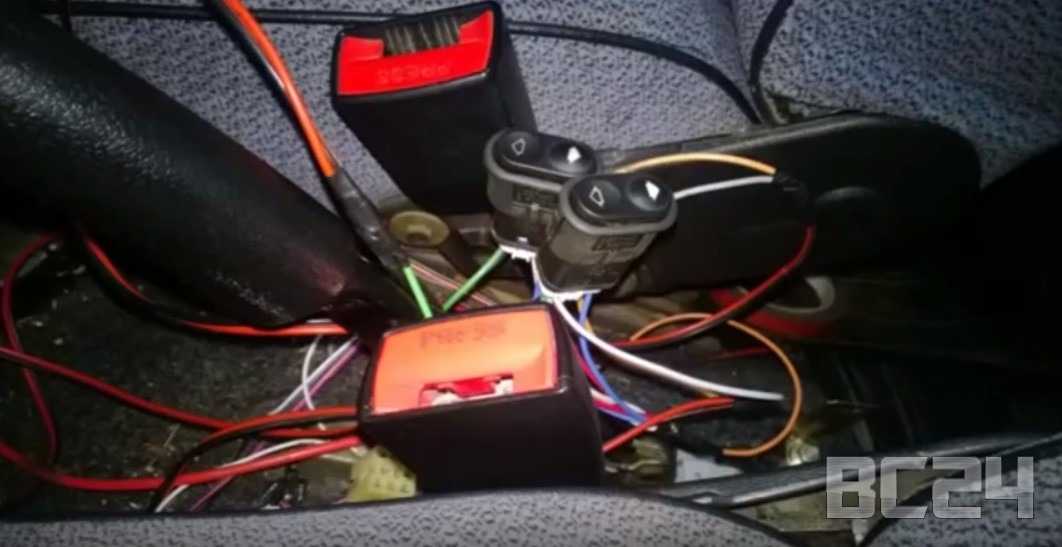

Вот как мы проводили проводку в машине.

Чтобы прикрыть сам механизм привода лучше всего сделать кожух из фанеры и обтянуть ее красивой пленкой в цвет салона.

Где искать причину

Проблемы электрического свойства могут наблюдаться из-за окисленных контактов разъемов. Попадание влаги и грязи ухудшают токопроводимость контактов, а как следствие – ошибки в работе ЭУР.

Сбои в электронике могут быть по причине потери сигнала от датчика момента. Например на отечественных автомобилях слабо пропаяны контакты. Со временем они «отходят», начинаются проблемы с электроусилителем. Достаточно их почистить и хорошо пропаять и неисправность пропадет. Если не работает датчик скорости, то ЭУР будет выдавать ошибку и отказываться работать.

Предохранитель. Даже если он на вид целый, нужно внимательно его осмотреть. Были случаи, когда усилитель отключался и выдавал ошибку 1058 «Двигатель, замыкание фазных обмоток» (актуально для ВАЗовских моделей) по причине подгоревших контактов предохранителя. Чистка контактных поверхностей или замена предохранителя устраняла неисправность электроусилителя.

Причина выхода из строя усилителя может быть в механической части. Это касается редуктора и рулевой рейки. Первый может подклинивать из-за попадания воды и грязи в планетарные шестерни или их физических разрушений – читайте «».

Повреждение пыльников рейки приводит к попаданию во внутрь воды, пыли и грязи. Это разрушает рейку изнутри, повреждаются подшипники, заклинивает рулевой механизм. Были случаи, когда слизывались гребни на рейки, «червяк» вала прокручивается, теряется связь между колесами авто и рулем.

Возможные неисправности: признаки и причины

Признаков неисправности звукового сигнала на ВАЗ 2110 или 2112 несколько:

1. Звуковой сигнал пропал. Водитель жмет на рулевое колесо или на соответствующую кнопку, расположенную на нем, при этом гудка нет.
2. Гудок то появляется, то исчезает. Когда водитель жмет на руль, сигнал может начать работать, но затем сразу же пропадает.

Причин, по которым клаксон отказывается функционировать, может быть несколько:

1. Одна из самых часто встречаемых причин — это выход из строя предохранительного устройства. В данном случае целостность самого клаксона не будет нарушено, что во многом упрощает процедуру ремонта.
2. Выход из строя непосредственно гудка. Если после замены предохранительного устройства звук не появился, то можно попытаться проверить работоспособность клаксона путем его демонтажа и прямого подключения к аккумуляторной батарее. Если устройство рабочее, то при подключении к АКБ оно начнет издавать соответствующий сигнал.
3. Также причина может заключаться в коротком замыкании в бортовой сети транспортного средства.
4. Еще одна причина неполадки может заключаться в стертых прижимных контактах, которые находятся на рулевой колонке. Такая проблема часто встречается в автомобилях наших соотечественников. Прижимные контакты в любом случае со временем стираются из-за эксплуатации, предотвратить это не удастся. Как варианта, можно попробовать увеличить срок службы контактов, для этого их необходимо время от времени обрабатывать графитовой смазкой.
5. Износ контактного кольца на рулевом колесе. Как сказано выше, от износа никуда не деться, поэтому рано или поздно каждый автовладелец столкнется с такой проблемой. Как и в предыдущем случае, можно попробовать увеличить ресурс эксплуатации контактного кольца путем нанесения на него графитовой смазки.
6. Окисление контактов на рулевом колесе. При длительной эксплуатации на внутренних контактах начнут собираться отложения, что приводит к невозможности передачи импульса для срабатывания клаксона.

Признаки неисправности ЭУР

Самый явный – загорание контрольной лампы на щитке приборной панели. Это рулевое колесо с восклицательным знаком. Этот значок может быть двух цветов – желтого и красного цвета. В первом случае, можно управлять автомобилем, но стоит вытащить предохранитель электроусилителя руля, чтобы его обесточить полностью. Во втором случае – ехать не рекомендуется, механизм усилителя может заблокировать руль или вы потеряете полностью контроль над рулем.

Вторым признаком можно считать появление «тяжести» на руле, как на отечественной «классике». При этом не будет доноситься жужжание электродвигателя из-под рулевой колонки в случае Калины и Приоры. Эта поломка подкрепляется предупредительным индикатором на приборной панели.

Перегорание предохранителя. Это явный признак серьезной неисправности в электроусилителе. Причиной может быть проблемы в электрической части – окисленные контакты, повреждение проводки, короткое замыкание. Поломки в механической части ЭУР тоже могут привести к перегоранию плавкого предохранителя – подклинивание редуктора или разрушения в рулевой рейки. Это приводит к повышенной нагрузке на электродвигатель усилителя, а как следствие – большой ток протекает через предохранитель.

Повышенные обороты мотора автомобиля на холостом ходу могут служить косвенным признаком поломки электрического усилителя руля.

Распространенные причины поломок подогрева

Многие автопроизводители устанавливают обогрев, как штатное оборудование. Оно состоит из нагревательного элемента, оболочки из углеродистого материала или тепловолокна, подключается непосредственно к бортовой сети авто и монтируется в спинку и сиденье. Нагрев контролируют термодатчики.

Устройства в процессе эксплуатации подвергаются постоянным механическим воздействиям и нагрузкам (вес водителя и пассажиров, давление ногой, рукой, порезы, прожоги), поэтому обрывы проводов в нагревательном элементе — достаточно частое явление. Их восстановление требует демонтажа кресла, обивки. Чтобы не делать лишнюю работу, в первую очередь нужно убедиться в целостности других деталей.

Предохранитель — это одна из самых популярных причин обращения в сервис с просьбой выполнить ремонт подогрева автомобиля. Он защищает электрические цепи от замыкания. Если он перегорел, то система обогрева не будет работать до замены элемента. Слишком частое перегорание свидетельствует о неполадках в электрике и служит поводом обращения в сервисный центр.

Переключатели — еще одна причина, по которой тепло может не поступать на спинку и сиденье. В бюджетных моделях авто штатное оборудование особым качеством не отличается, поэтому возникают подобные проблемы. Переключатель перестает подавать команду об активации нагрева.

Каждую из этих поломок легко устранить дома в гараже. Если машина на гарантии, вы не сильны в таких работах, вам некогда или случай требует вмешательства специалиста, рекомендуем делать ремонт обогрева сидений в нашем автоцентре.

Основные принципы функционирования подогрева

Основой любой системы нагрева салонных кресел является нагревательная сеть, питающаяся, как и другие электроприборы, от бортовой сети автомобиля. Будучи заключенной в гибкую отформовку, она встраивается в подушку и спинку (без подголовника) сиденья, хотя при желании можно оснастить подогревом и лишенную этой опции машину – просто купив накидку на кресло, подключаемую к прикуривателю.

Чтобы не оплавить наполнитель внутри сидения, контактную сеть, передающую тепло наружу, помещают дополнительно в безопасное покрытие, которое гибко повторяет рельеф кресла.

Комплект для подогрева сидений ваз 2114

Самая простая схема подключения предполагает всего одну последовательную цепь нагрева с простым термореле, которое выключает и включает подогрев, в зависимости от предустановленной заводом температуры.

Более сложные варианты допускают наличие не только термодатчика, но и ручного регулятора, позволяющего задать желаемую степень прогрева – благодаря этому вместо бесцельного увеличения температуры кресло будет поддерживать один и тот же показатель вплоть до отключения.

Существуют и другие разновидности опций по подогреву:

• таймер, включающий и отключающий нагрев с определенными интервалами;
• раздельный выбор температуры подушки и спинки кресла;
• память нескольких выбранных температурных режимов, активируемых одним нажатием;
• наличие в кресле нескольких независимых контуров с разной степенью прогрева.

Схема подключения обогрева сидений

Водители хотят большего

Водители желают большего. В частности мечтают об охлаждении сидений. Да, именно об охлаждении! Если зимой подогрев кресел – это приятный бонус, то летом сущий ад в нагретом салоне. Даже кондиционер полностью не справляется с возложенными на него функциями.

Сегодня, мечты водительского сообщества о прохладе спины и нижней части тела превращаются в реальность. Заботу и решение этого вопроса взяла на себя японская компания «Thanko». Она является разработчиком охлаждающей системы сидений.

О плюсах и минусах охлаждения кресел могут сказать владельцы автомобилей Nissan Patrol. В этих внедорожниках охлаждение сидений входит в штатное оборудование.

В заключение

Сегодня мы не будем говорить о принципе работы охлаждающей установки: это отдельная тема. Скажем лишь одно, она не дешёвая игрушка стоимость продукта для многих не по карману — $ 200. Работать в непрерывном режиме конструкция может до 8 часов.

Целью сегодняшнего обзора была тема обогрева сидений автомобиля и устранение неполадок. С вопросом, как мы считаем справились. Если у вас есть замечания или положительный/отрицательный опыт, пишите нам. С удовольствием ответим на вопросы, которые как нам кажется, волнуют многих водителей. Удачи на дорогах.

5 Комментарии

В России без подогрева водительского сиденья вообще плохо, слишком холодно, а еще хорошо если есть подогрев руля

Интересно, а есть такая же обогревочная накидка на руль? Беспроводная

Не знаю как обогрев руля, но вот когда не работает обогрев на кожаном сиденье, то это совсем плохо, на морозе кожа дубовая и попа замерзает моментально, как вариан подложить подушку или временно купить обогрев от прикуривателя

У меня странно работает обогрев сиденья, то он жарит так, что сидеть невозможно, то слабо греет, подскажите с чем это связано?

Возможно это зависит от датчика температуры сиденья, который встроен в обогревающий мат, или это глючит блок регулятор, который установлен как правило под сиденьем

Сборка накидки с подогревом

Накидка выворачивается обратно на правильную сторону, припаиваются токоподводящие провода, и кабель закрепляется фиксатором. Разрез поролона я скрепил скотчем для того, чтобы удобнее было зашивать ткань.

Осталось зашить место разреза нитками. Тут не требуется большей прочности и шаг стишка можно делать более одного сантиметра. Нитку желательно брать потолще, чтобы она не резала ткань накидки.

Накидка с подогревом для автомобильного сидения отремонтирована и готова к дальнейшей эксплуатации. Ходовые испытания подтвердили, накидка стала подогревать сиденье также успешно, как и до ремонта.

Как видите, отремонтировать накидку с подогревом совсем не сложно и при желании эту работу, следуя изложенной методике, может выполнить практически любой человек.

Диагностические работы

1. Размыкаются фишки (контактные штекеры), идущие от блока питания к нагревательным тенам (2 шт.).
2. Мультиметром (или амперметром) проверяется подача напряжения на тены при включенной кнопке обогрева.
3. Если напряжение есть, значит кнопка включения и блок питания исправны.
4. «Прозвонка» двух фишек от верхней и нижней частей сидения.
5. Если на одной из них нет сигнала, свидетельствующего о целостности цепи, значит в ней произошло нарушение обогревательного элемента.
6. Если тены исправны, то необходимо проверить термодатчик, контролирующий отключение нагрева при достижении нужной температуры.

Неполадки с генератором

Определить неполадки с генератором можно по непривычному шуму, причиной которого являются износ подшипников и контактных колец, а также деформация креплений, фиксирующих установку на месте её расположения. К основным неисправностям этого агрегата относятся:

• чрезмерное натяжение, снижение упругости или обрыв приводного ремня;
• сильный износ щёток и ламелей по причине долгой работы или сложных условий эксплуатации;
• рассыпание подшипников из-за нехватки смазки или низкого качества деталей;
• неполадки с обмотками: обрывы цепи, межвитковое замыкание или «пробой на массу»;
• выход их строя диодов выпрямителя из-за их низкого качества или повышенного напряжения в сети автомобиля.

Связанные с генераторами неполадки можно выявить в ходе диагностики по рисунку осциллограммы выходного напряжения. Для этого обычно используется мотор-тестер.

Ремонт подогрева сидений своими руками

Когда приходит зима, вопрос не работающего подогрева сидений выходит на первое место. Ни один водитель не хочет сидеть на ледяном кресле и ждать пока оно нагреется от тепла человеческого тела.

Когда работает подогрев сидений – достаточно минуты, чтобы ощутить тепло, идущее от нагревательных элементов из-под обивки. Но одна небольшая поломка ставит под вопрос комфортное самочувствие водителя во время зимних поездок.

Перед тем как приступить к ремонту подогрева сидений, вы должны знать о тех причинах, которые могут вызвать данную неисправность. В общем, причин, вызывающих перегорание подогрева может быть всего три:

• неисправный предохранитель;
• обрыв нагревательной ленты внутри конструкции;
• пульт управления или переключатель, размещающийся на сиденье.

К сожалению, в некоторых моделях автомобилей подогрев сидений делается крайне ненадёжным. Обычно это касается бюджетных машин – достаточно «наступить» коленкой на сиденье и происходит обрыв. Само собой, дорогие автомобили вроде «ягуара» или «лексуса» лишены подобных дефектов, а вот малобюджетные «ситроены» и «рено» часто имеют ненадёжные ленты подогрева.

Проверяем предохранители

От того, как работает бортовая сеть автомобиля зависит нормальное функционирование подогрева сидений. Поэтому перед тем, как провести диагностику самого устройства, нужно проверить предохранитель.

Стандартный F33 имеет номинал в 15 ампер. Данное устройство крепится в блоке, который в большинстве случаев устанавливается в нижней части панели там, где место водителя. Если лампочки не работают, вам нужно будет осуществить замену.

С чего нужно начать восстановительные работы

Итак, будьте готовы к тому, что кресло придётся выставлять из машины и разбирать. Безусловно, есть случаи, когда можно решить всё без полной разборки, но, если, к примеру, из строя вышел кабель – без этой процедуры не обойтись.

Ремонт подогрева сидений, который не работает, мы проведем на примере автомобиля Citroën C4 Picasso.

Чтобы проверить переключатель его нужно демонтировать. Теоретически это можно сделать, не снимая кресло. Но практически подобное редко удаётся реализовать. Всё дело в том, что подход к переключателю во многих моделях крайне затруднён. Поэтому извлекая данную запчасть прямо в салоне, вы рискуете повредить обшивку и само устройство.

Чтобы снять переключатель подогрева сидений, который не работает, для начала демонтируйте разъём. В большинстве моделей автомобилей достаточно немного покачнуть элемент и потянуть вниз. Но будьте внимательны, некоторые автомобильные бренды устанавливают уникальные типы креплений.

Чтобы отжать стопоры нужно залезть внутрь обшивки отвёрткой. Потом приложите некоторые усилия, чтобы деталь вышла наружу. Здесь будет три контакта. Вам необходимо замерить сопротивление на двух боковых. Средний контакт отвечает за лампочку.

Если сопротивление одинаково при всех положениях регулирующего колёсика, проверьте контакты. Возможно, на них попала смазка. В таком случае почистите их, и всё должно нормально заработать.

Проверяем целостность нагревающей ленты

Очень часто причина, по которой не работает подогрев водительского сидения, связана с обрывом нагревательного элемента. Проверить работоспособность данной части конструкции можно не снимая кресла, но для этого понадобятся тонкие и умелые пальцы, сам алгоритм состоит из таких этапов:

1. Максимально наклоните спинку.
2. В образовавшуюся щель между спинкой и сиденьем нужно просунуть руку.
3. Попробуйте на ощупь отыскать в спинке крепёж обивки. Обычно они находятся слева и справа от центра и ещё один внизу.
4. Снимите крепёж обивки спинки.

После того как вы выполните эти нехитрые манипуляции вам нужно будет снять два разъёма для подогрева сидений, который не работает. При желании можно вытащить все три. Только предварительно отожмите защёлки. Для этого достаточно потянуть вниз.

Вытащите разъёмы и проверьте их. В данном контексте сила самого сопротивления не так важна. Достаточно, чтобы оно просто было. В процессе тестирования вам нужно будет проверить следующие контакты:

• два контакта на спинку;
• четыре на подушку;
• два крайних и два средних.

После того как вами будет обнаружено место, где произошёл обрыв, вы сможете осуществить ремонт подогрева, который не работает.

Проверка мультиметром

В том случае, когда нагреватель не выдаёт номинальную температуру, но всё-таки греет, проверяем мультиметром сопротивление самого нагревательного элемента, каждого по отдельности:

• сопротивление нагревателя подушки должно быть 1,18 Ом с погрешностью 0,02 Ом;
• сопротивление ТЭНа спинки составляет 1,13 Ом с погрешностью 0,02 Ом;
• нагреватель в сборе должен выдать показатель 2,31 Ом .

Прозвонка контактов нагревательного элемента

Одно из слабых мест контактов подогрева сидения.

Каждый из нагревателей состоит из датчика температуры и ТЭНа . Разъем с управляющими и силовыми проводами находится в задней части на изгибе сиденья. Каждый разъем имеет 4 контакта и для начала проверяем два крайних, это нагреватель, остальные два — датчик температуры.
