Как разобрать подушку безопасности в руле

Что собой представляет «аэрбег»

Устройство подушки безопасности довольно простое. Условно изделие можно разделить на три составные части: сумку, датчики удара и газогенератор (систему надува).

Сумка

Представляет собой тонкую, многослойную, нейлоновую оболочку (толщиной не более 0,4 мм) способную выдерживать большие кратковременные нагрузки. Сумка расположена в специальной шине, которая закрыта специальной накладкой из ткани или пластика.

Датчики удара

Эти компоненты, как правило, располагаются в передней части машины. Они отвечают за своевременное срабатывание подушки безопасности автомобиля, то есть именно эти сенсоры активируют ее сразу после столкновения с объектом на скорости более 20 км/ч. Однако при этом учитывается также и сила удара, поэтому пневмоподушка может сработать даже в стоящем авто, если столкновение было достаточно сильным.

Датчики устанавливаются двух типов:

• Ударные (фиксируют удар, который приходится на кузов).
• Датчики пассажирского сидения (благодаря им можно исключить срабатывание системы, если помимо водителя в машине больше никто не находится).

Помимо датчиков в системе также часто дополнительно устанавливаются акселерометры (помогают определить положение авто).

Газогенератор

Первоначально эти элементы были оснащены всего одним пиропатроном, из-за чего было очень сложно регулировать подачу газа в подушку исходя из габаритов и положения сидящего в машине человека. Однако современные «аэрбеги» имеют 2 пиропатрона. Первый (основной) выпускает 80% газа (так называемая мягкая посадка), второй подключается только в том случае, если столкновение было слишком сильным и человек нуждается в более жесткой подушке.

Все 3 составляющие пневмоподушки должны быть исправными, только в этом случае можно гарантировать, что защитные элементы сработают безотказно.

Самостоятельная прошивка

Для того чтобы это сделать нужно взять компьютер, ноутбук будет значительно удобнее. Также вам потребуется купить или каким-то образом найти программное обеспечение для вашего авто. И еще будет нужен специальный кабель.

Лучше конечно же этим не заниматься, так как кабель стоит около 3-х тысяч, ПО тоже не дешевое. Если у вас все-таки все это есть то, конечно же дешевле будет это сделать самому, но если нет, то съездите лучше в сервис.

Ваша задача просто заменить старую программу на новую, но если у вас новая машина, то намного правильнее будет установить новый бортовик. Дело в том, что датчик регулирования одноразовый и не факт, что все будет идеально при прошивке старого. Для проверки можете подключить старые подушки, и посмотреть пропадет ли значок ошибки на панели приборов, если да, то можете подключать новые.

Если вы не проверите систему, так как описано выше, то есть вероятность, что при подключении новых они сразу выстрелят и вы снова будете должны их менять, а стоит это все дорого.

Снятие детали

Перед тем, как начать демонтаж на любой машине, нужно сперва немного её подготовить:

• Выставить рулевое колесо, чтобы автомобиль двигался прямо;
• Вынуть из замка зажигания ключ, произвести блокировку руля;
• Выполнить на батарее аккумулятора деактивацию минусовой клеммы.

Всё, остаётся только две-три минуты подождать. Пауза нужна для того, чтобы конденсатор в системе управления окончательно разрядился. Электроцепь необходимо обесточить, избегая коротких замыканий.

Что потребуется

Набор ключей torx для автомобилей Будут небходимы некоторые инструменты, в частности, ключи, отвёртки. Конкретные их модели зависят от того, с чем именно планируется работать. Для авто разных марок требуются разные виды ключей.

Пошаговая инструкция

Перед снятием подушки безопасности стоит разобраться, о каком её варианте идёт речь, с какой моделью машины планируется выполнять задачу.

Снять подушку безопасности с руля

Рассмотрим ситуацию на примере автомобиля «Лада Приора», в других моделях могут быть незначительные отличия (некоторые примеры приводятся ниже в соответствующем разделе), но общая суть — та же самая. Проведя описанную выше предварительную подготовку, действуем так:

Поворачиваем направо ключ зажигания. Нужно, чтобы открылся замок, руль мог свободно вертеться налево и направо. Нельзя вынимать ключ из замка зажигания, а то руль запрется;
На Приоре-4 руль спицевый, и, чтобы снять подушку, нужно по бокам скрутить два потайных болта. Для этого подойдет ключ-звездочка Т27. Поставив руль прямо, сперва скручиваем болт с левой стороны

Поворачиваем РК на 180 градусов, откручиваем уже другой болт.
Когда будут откручены оба болта, нужно потянуть подушку на себя
Важно соблюдать осторожность, если болты сильно натянутся — не исключено повреждение штекеров.

• Отодвинув подушку, придерживая аэрбег одной рукой, отделяем штекер от середины устройства. Нужно сперва отщелкнуть вверх защелку, потом движением снизу до верха от основания снять разъём;
• Теперь убирается сигнальный провод;

• Можно снимать сам руль, но не забыть перед этим ровно поставить колёса, чтобы руль установился на шпицы в той же позиции;
• Заменяется подрулевой переключатель поворотов, собираем детали обратно.

Снять пассажирскую

Сперва нужно снять бардачок, потом точно так же открутить имеющуюся защиту крестовой отверткой, увидев два болта — успешно открутить их, поддеть заглушку сверху, удалить проводок.

Снять другие подушки

Для снятия боковой подушки для начала необходимо отсоединить узел переднего сиденья, спинку сиденья. Откручиваются крепежные элементы безопасности. В принципе, это всё, можно снимать. А потом вкрутить, установить всё обратно (при необходимости пометсив на место старой подушки новую).

Новые гайки крепления нужно как следует правильно заворачивать, важно верно поставить обивку спинки сиденья, неправильная установка будет мешать правильному срабатыванию подушки. Когда прокладываются жгуты, надо следить, чтобы они не перетирались, не пережимались никакими посторонними деталями

После установки сиденья обратно нужно как следует всё проверить, подвигав его взад-вперёд как следует. Жгут проводов боковой подушки безопасности не должен при таких действиях пережиматься.

Замена коленных подушек безопасности может затрудняться тем, что они бывают на защёлках со штырями, которые находятся в неудобном месте. Подобраться к ним может карданный ключ. Извлекаются обе гайки, подушка снимается, выполняется обратный монтаж.

В целом подушки меняются по общему принципу — сперва откручиваются, отделяются все защёлки, болты, штыри, гайки и другие элементы защиты, потом все разбирается, подушка аккуратно снимается, можно собирать обратно.

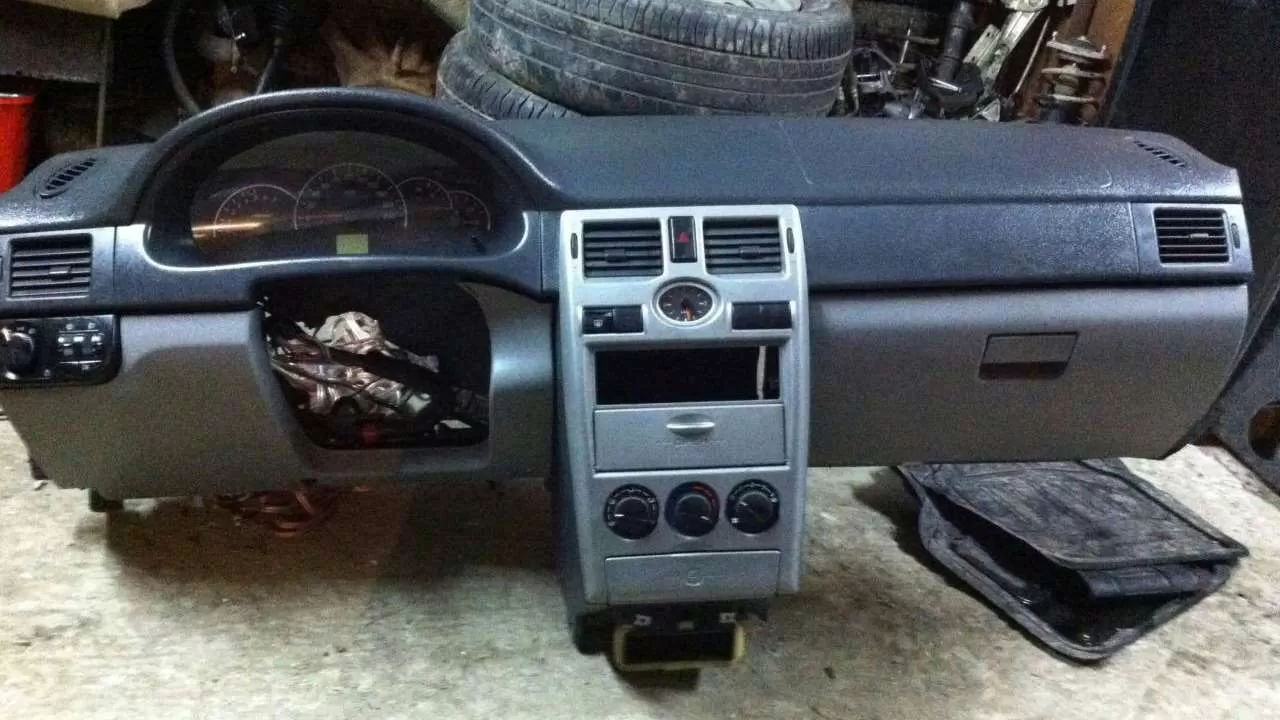

Менять пассажирскую подушку

Здесь все немного посложнее, дело в том, что у большинства автомобилей подушка находится за панелью торпедо. Чаще всего после выстрела портиться обшивка. На некоторых авто система крепится к раме авто и для замены приходится снимать панель торпедо.

Первое что нужно сделать это снять кожух с руля и снять подушки, даже если она в исправном состоянии. Также необходимо открутить крепежный болт и снять сам руль. После над педалями можно увидеть еще несколько болтов, их тоже необходимо открутить, это даст вам возможность добраться до центральной консоли.

Далее вам необходимо отщелкнуть защелки с помощью отвертки на центральной консоли. Это поможем вам снять штатную магнитолу и все остальное. После отсоединения этого всего вы сможете снять панель торпедо, но делать это нужно аккуратно.

Если же панель была повреждена, а на некоторых авто так бывает, то к сожалению вам придется поменять панель. В данном случае мы разберем только замену подушки, если панель при этом целая. Снимать панель необходимо аккуратно для того чтобы не повредить ее, крепежи и саму подушку. Если у вас иномарка, то крепежей будет очень много, проследите за этим.

Делать желательно все в гараже с освещением, так как процедура это не быстрая, иногда придется потратить пару дней. Также еще стоить помнить, что после аварии у вас есть повреждения кузова, которые тоже надо исправлять, но об этом позже.

Помните, скорее всего требуют ремонта ремни безопасности, лобовое стекло и еще некоторые детали автомобиля.

Ваша задача снять отключить все подходящие провода и демонтировать сам механизм. Затем нужно поставить все новое, но в обратном порядке. Но стоить помнить, что не стоить лезть, если вы не разбираетесь в автомобильной электронике.

Как отключить подушку

Особенности отключения подушек безопасности в зависимости от марки автомобиля могут существенно отключаться. Впрочем, принцип остается единым. Дабы понять, как отключается подушка, давайте разберем все действия последовательно на примере автомобиля марки «Хонда».

https://youtube.com/watch?v=KhoZm01uZvE

Кнопка отключения пассивной безопасности для переднего пассажира располагается сбоку на передней приборной панели, со стороны пассажирской двери. Узнать в каком статусе, находиться подушка можно по специальному световому индикатору. Найти его можно неподалеку от аудиосистемы или системы навигации. Итак, каким образом следует правильно отключать подушку безопасности переднего пассажира:

• Включаем стояночный тормоз.
• Полностью отключите зажигание и вытащите ключ из замка.
• Теперь открывайте дверь переднего пассажира.
• Далее, отыщите замок  выключения подушки. Вставьте в него ключ и поверните против часовой стрелки в положение off.

В некоторых моделях на этом же месте расположен обычный переключатель, нажав на который можно деактивировать систему.

Чем опасны подушки?

Даже если исключить неважное состояние здоровья и детский возраст переднего пассажира, подушка безопасности, все равно может быть смертельно опасной. К примеру, несколько лет назад авторитетный американский портал, провел целое исследование в результате которого были опубликованы весьма печальные цифры

Согласно данным исследователей ежегодно только в Америке почти три с половиной тысячи человек погибают по вине неисправной подушки безопасности.

Причиной трагедии может послужить:

• Неисправная проводка.
• Аэрбэги, срок эксплуатации, которых уже истек.
• Недостаточность мощности газогенератора.

Еще одна причина, когда подушка безопасности может стать смертельно опасной для пассажира – пренебрежение ремнями безопасности. Согласно исторической практике уже доказано, что подушки отнюдь не заменяют, а скорее дополняют подушки безопасности. Однако среди водителей уже плотно укоренилось мнение о том, что на автомобиле, оснащенном подушками можно ездить, не пристегиваясь, а в случае ДПТ, подушка полностью возьмет удар на себя. На практике все совсем иначе. Для начала задумайтесь о том, что в момент столкновения полушка выстреливает с огромной скоростью вплоть до 300 километров в час. Непристегнутые пассажиры ударяются о подушку безопасности с такой силой, что безопаснее стукнуться о руль или лобовое стекло.

Особенности работы системы пассивной безопасности

Некоторые, кстати, выключают подушки из соображений того, что они являются сугубо одноразовыми устройствами. Если она выстрелит, владельца автомобиля помимо кузовного ремонта ждут еще и дополнительные траты по установке новой подушки. Причем необходима будет замена всего модуля, в том числе и газогенератора. В зависимости от модели автомобиля вам придется выложить кругленькую сумму, в особо тяжелых случаях она может дойти до нескольких десятков тысяч рублей.

https://youtube.com/watch?v=4ZwjrpMZEz0

Однако прежде чем отключать подушку задумайте о том, что жизнь пассажира в любом случае гораздо дороже любого ремонта.

С учетов вышеперечисленных причин, при покупке нового автомобиля следует быть особо внимательным в системе пассивной безопасности. Некоторые нечистые на руку владельцы автомобилей, продавая транспортное средство после аварии, в целях экономии могут попытаться вас обмануть. К примеру, вместо подушек на их места могут установить внешние заглушки и перепрошить блок управления, чтобы об этом нельзя было догадаться даже после компьютерной диагностики. В этом случае наверняка узнать выстреливал ли аэрбэг, не получится. Поэтому при покупке осматривайте машину на признаки участия в аварии. К примеру, перекрашенные детали, ржавчину и другие признаки.

Будущее подушек безопасности

Вполне, возможно, в будущем система пассивной безопасности изменится настолько, что ее деактивация больше не понадобится даже при перевозке маленьких пассажиров. Об этом говорит и сама история развития аэрбэгов за последние 30 лет. Из экзотики они превратились в неотъемлемый атрибут безопасности современного транспорта. Сложно предсказать, как воздушные мешки будут совершенствоваться в дальнейшем, ясно одно в ближайшей перспективе технология их выпуска существенно удешевится, а количество видом, наоборот, возрастет. В результате автомобили будут оснащены всеми современными системами безопасности.

Как ремонтируются эти элементы конструкции?

О том, что делать, если сработали подушки безопасности, а также как произвести их восстановление, замену и ремонт, можно узнать ниже.

Меры предосторожности

На пассажирском сидении, если на нем установлена ПБ, нельзя устанавливать детское кресло.
Устанавливая блок, важно отключить зажигание и откинуть клемму массы с отрицательного полюса АКБ. После этого — с положительного

Блок нельзя оставлять без присмотра.
Отрицательный полюс лучше всего покрыть изолентой, чтобы не было случайного контакта.
Блок должен быть изолирован от любых жидкостей и защищен от посторонних, так как включает в себя взрывоопасное вещество.
При поездке с таким устройством в салоне необходимо пристегиваться ремнями во избежание травм.
Между человеком и изделием не должно быть посторонних предметов. Это убережет от болезнетворных травм.

Процедура демонтажа подушки с руля своими силами

1. Для начала необходимо опустить и вытянуть руль.
2. После этого отвернуть его в сторону, и с обратной стороны найти небольшое отверстие с защелкой.
3. В этом отверстии при помощи отвертки приподнять крепление.
4. Повторить это действие необходимо с каждой из сторон.
5. После этого устройство вытянуть вперед и отключить контакты на руле. Приспособление снято и его замену можно произвести в обратном порядке.

Лучше всего произвести замену, чем перенастроить изделие, потому что лишь замена всех деталей гарантирует безопасную езду. Как понять, сработает ли подушка при восстановлении можно узнать в видео от канала Учимся водить машину.

Реанимация подушки

Несмотря на то, что изделие не рассчитано на многократное использование, а после срабатывания системы нужно заменить блок, а не работать с устаревшим пиропатроном, способ реанимации все же есть. Все восстановительные работы с заменой кожуха ПБ и припаиванием шлейфа должны быть аккуратными. В случае с этим действием, лампочка, которая сигнализирует о неисправности, больше не понадобится, ведь система нарушена. При подобных манипуляциях с системой безопасности нужно быть всегда начеку, ведь все «глюки» будут на совести автолюбителя.

Как ремонтируется шлейф?

Если возникла неисправность в шлейфе, нужно действовать таким образом:

Отключить клемму массы с АКБ.
Снять устройство, обеспечивающее безопасность, как сказано в инструкции чуть ниже.
Разъединить контакты и снять руль.
Снять с руля накладку, при этом отвернув крепления и защелки.
После этого потянуть за язычок, вытащить блок вместе со шлейфом.
В блоке снять крышку, и визуально исследовать, как в разобранном виде выглядит шлейф
Обращать внимание нужно на подозрительные изгибы и заломы шлейфа.
Отыскав место разрыва нужно снять шлейф

Деталь эту нужно заменить новой, и лишь в крайнем случае спаять место разрыва, соблюдая все меры предосторожности.
Собрать всю конструкцию в обратном порядке.

Фотогалерея «Инструкция по замене шлейфа»

На фото можно увидеть начальный этап снятия шлейфа.

1. Снять накладку с рулевого колеса.

2. Отжать фиксаторы.

3. Изъять фиксатор и штекер.

Инструкция по замене подушки

Если изделие находится за торпедой, с его заменой могут возникнуть проблемы. Зачастую придется снимать торпеду целиком, и начинать демонтаж с руля. Для начала нужно снять пластиковую накладку с руля и открутить ПБ, после чего найти крепежной болт руля и, открутив его, снять рулевое колесо. После этого нужно над педалями открутить болты под кожухом руля и защелки, находящиеся по периметру. Теперь можно добраться до консоли и до торпеды.

Если при срабатывании ПБ повредила торпеду, придется заменить панель. В данном случае речь пойдет только о ПБ. Нужно аккуратно снять панель. Это может занять больше времени, если есть много крепежей и защелок. После снятия торпеды можно заняться изделиями безопасности. При разъеме проводов нужно запомнить местонахождение каждого из них. После этого снять ПБ и заменить ее новой. Каждый из контактов при сборке подключается ровно в том порядке, как осуществлялось снятие.

Снятие подушки безопасности Nissan Qashqai

Рассмотрим, как снимается водительская ПБ на автомобиле Nissan Qashqai первого поколения, выпускавшегося с 2006 по 2013 год. Также в первую очередь отсоединяем аккумулятор, рекомендуется скинуть плюсовую клемму. После отсоединения питания выжидаем 5 минут, начинаем разборку:

• берем отвертку, с внутренней стороны руля ею нащупываем скобу сначала с одной стороны;
• одной рукой нажимаем отверткой, другой рукой тянем на себя подушку безопасности;
• сойдя с обеих сторон со скоб, подушка все равно остается держаться на направляющей;
• установив руль в исходное положение, беремся снизу за направляющую подушки и аккуратно тянем на себя;
• подушка безопасности должна отщелкнуться и сойти со своего места;
• теперь осталось отсоединить два разъема с проводами, на этом снятие ПБ считается законченным.

Принцип работы

Блок безопасности был разработан еще в середине прошлого века. С внедрением электроники он претерпел некоторые изменения, но принцип работы практически не изменился. Автопроизводители не придерживаются каких-то стандартов, более того – многие из них используют свои разработки.

На первый взгляд кажется, что это означает узкую спецификацию составных частей. На деле – все как раз наоборот. Основные составные части блока:

• набор датчиков;
• подушки безопасности;
• блок SRS;
• проводка;
• лампа на панели приборов;
• пиропатрон;
• натяжители ремней.

Общий принцип остается неизменным вот уже многие годы. А выглядит он так.

1. При ударе срабатывают датчики – всего их может быть до 10 и даже 15 штук. Они передают блоку SRS информацию о месте и силе удара.
2. Электронный блок обрабатывает эту информацию. Учитывая сторону удара и количество пассажиров, подает сигнал на активацию подушки и ремня.
3. Срабатывает пиропатрон и происходит выбивание крышек подушками безопасности.
4. Стравливание воздуха через специальный клапан или отверстие.

Помимо перечисленных выше пунктов, нужно обязательно уточнить один момент. Во время срабатывания подушек происходит запись Crash Data в электронный блок. После этого он перестает функционировать.

Видео снятия подушки с Рено Логан 2 фаза (Сандеро)

Всем привет!

Вот и меня не обошла одна из болячек Логана — это проблема со шлейфом подушки безопасности. Первый раз значок загорелся примерно месяц назад, а может и побольше. Тогда он загорелся и погас практически сразу. Но в последнее время стал всё чаще загораться и гореть всё дольше. Нужно делать! Полез в нет, чтобы изучить проблему и способы её устранения. Больше всего инфы нашёл конечно же на Драйв2))) На улице возиться не хотел, так что дождался поездки к родителям, и вот вчера в тёплом гараже за час с не большим всё сделал. Надеюсь на это))) Колёса ставим прямо, чтобы проще было поставить руль на место.Инструмент который мне понадобился.1) Ключ на 9 открутить плюсовую клемму на АКБ.2)Ключ на 10 открутить минусовую клемму на АКБ.3)Ключ TORX 20, им откручиваем два самореза крепления подрулевого кожуха.4)Ключ TORX 30, им откручиваем корпус где находится сам шлейф подушки безопасности и куда вставлюятся подрулевые переключатели. Этим же ключом откручиваем крепление подушки безопасности.5)Ключ TORX 50, им откручиваем болт крепления руля.6)Острый нож, чтобы зачистить шлейф.7)Обезжириватель или растворитель, чтобы протереть шлейф в месте пайки и где он будет заизолирован, у меня шлейф был весь в смазке.8)Паяльник, олово, канифоль.9)Изолента или термоусадочная трубка.10) Пассатижи, небольшие, ими удобно доставать контакты шлейфа на которые приходит питание.11)Маленькая отвёртка, чтобы было удобнее нажимать на защёлки и ей очень удобно отсоединять разъём от подушки безопасности, он там очень плотно сидит.12)Телефон с камерой или фотик, хорошее настроение и время.

Итак работу начинаем с того, что отсоединяем провода от АКБ и ожидаем 15 минут, чтобы разрядилась подушка, такую информацию вычитал в нете. Так и сделал. Только для страховки я подождал 20 минут. За это время можно снять подрулевой кожух. Затем откручиваем крепление подушки безопасности, там два самореза, находятся они сзади руля. Открутив их, с подушки снимаем разъём

None

Полный размерВот этот фиксатор. Он находится в середине разъёмаСняв фиксатор убираем подушку

Полный размерПодушка безопасности

Полный размерРуль без подушки

Затем откручиваем крепление руля и снимаем руль. У меня руль очень тяжело снялся. А вместе с ним у меня отскочила крышка которая закрывает шлейф, ну и сам шлейш выскочил почти весь. В нете читал что его очень тяжело укладывать. Вот и я расстроился и немного напугался как его укладывать на место. Но закончив ругаться на себя, разобравшись как он уложен, буквально за две минуты уложил его на место и закрыл крышкой. Потом откручиваем винт крепления корпусаДалее отсоединяем 3 разъёма и снимаем корпус с вала.

Затем плоской отвёрткой отжимаем фиксаторы крышки, которая закрывает шлейф

Полный размерИх там 3. В смысле фиксатора)))

Шлейф вынимается из крышки путём его поворота и вынимаем его через прорезь.

Полный размерКрышка снята.

Перематываем шлейф скотчем или изолентой чтобы он не выскочил, да и удобнее так.

Ищем место разрыва. У меня лопнула только одна дорожка у разъёма на который приходит питаниеДостаётся этот разъём не очень удобно (лично для меня), там нужно надавить фиксатор и вытянуть этот разъём. Зачищаем место пайки, обезжириваем и паяем место разрыва.

Полный размерЗаизолировал)

Ну а дальше собираем всё в обратном порядке, подсоединяем АКБ и проверяем.

None

None

• carfrance.ru
• nivovod.ru
• razborov.net
• www.drive2.ru

Ремонт сработавшей подушки

При попадании транспорта в ДТП водителей часто интересует вероятность восстановления подушки. Ремонт не представляется возможным, поэтому патрон, саму подушку и облицовку необходимо менять полностью, а стоят такие работы весьма недешево. Альтернативой является восстановление AirBag. Также имеют право на существования варианты с установкой обманок, муляжей и прочие хитрости.

Восстановление

Наиболее правильный вариант восстановления – замена подушки и пиропатрона

Восстановление облицовки происходит с максимальной осторожностью. Несмотря на предстоящие затраты, водитель все-таки сможет сэкономить, поскольку полноценная замена стоит еще больше

Доверять работы по восстановлению следует исключительно профессиональным мастерам с соответствующими навыками, поскольку блок управления необходимо грамотно настраивать. Фактор сбоя данных приведет к срабатыванию AirBag без весомой причины в любой момент.

Решить проблему сможет новый блок системы SRS AirBag, который откорректирует память компьютера и в будущем, когда новая подушка будет установлена, возникновения ошибки удастся избежать.

Монтажная пена

Рассматриваемый способ нельзя назвать правильным и функциональным. Блок следует полностью разобрать и использовать монтажную пену для заполнения свободного пространства. Облицовка прикрывает подобного рода безобразие и обеспечивает визуально эстетичный внешний вид. Ни о какой безопасности и защите речи не идет.

Муляжи и обманки

Также существует способ с установкой специальных обманок, которые при обстоятельствах отсутствия подушек безопасности имитируют их работоспособность. Простота и дешевизна такого варианта – основные факторы, которые могут привлечь. Муляж на рулевое колесо интересует водителя в первую очередь. Данная тенденция обусловлена тем, что с руля крышка отлетает первой, когда срабатывает AirBag, а обратная ее установка не предусмотрена. Муляж крышки позволяет закрыть место, где раньше была подушка. Что касается работы самой системы, есть два способа ее обойти:

1. В первом случае речь идет об использовании реле времени, способного дезактивировать индикатор системы безопасности. Через конкретный временной промежуток лампочка обесточивается. То есть, после активации зажигания индикатор погаснет не через 2, а через 7 секунд в среднем. В итоге мы имеем внешнюю имитацию установленной по умолчанию системы безопасности, но если к машине подключить сканер, ошибки как и раньше будут отображаться.
2. Второй способ избавляет от риска, что сканер распознает ошибки. Секрет заключается в монтаже резистора с конкретным сопротивлением. Определенный параметр сопротивления характерен для пиропатрона, по нему определяется исправность или поломка детали. Когда система срабатывает, сопротивление обнуляется, что приводит к загоранию соответствующего индикатора.

Ремонт и возможные риски

Как уже говорилось, недостаточно просто поставить другую подушку. Она не будет функционировать. Для должной работы потребуются следующие мероприятия.

1. Замена датчиков удара.
2. Перепрошивка или установка нового электронного блока SRS.
3. Проверка и возможная замена всей проводки блока.
4. Замена подушек безопасности, которые сработали при ударе.

Если нет возможности подобрать оригинальные комплектующие, то отчаиваться не стоит. Практически каждый автосервис сможет подогнать под автомобиль элементы доступных производителей. Но лучше оригинала нет ничего.

Если возникли поломки электронного модуля, то при покупке заменителей нужно учитывать количество подушек безопасности в автомобиле и блоке. Они должны полностью совпадать.

Риски

Снятие и установка подушек безопасности травмоопасное занятие

Важно соблюдать все меры предосторожности. Что может случиться? Все дело в срабатывании пиропатрона

Скорость, с которой вылетает подушка, составляет примерно 200 км/час, а на некоторых моделях и 300. Несложно представить последствия от такого удара во время монтажа или демонтажа.

Что нужно сделать, чтобы обезопасить себя?

Отключить питание блока от аккумулятора, чтобы он случайно не подал сигнал активации.
Подождать 5-10 минут – за это время внутренний запас энергии исчерпается.
Отключить и снять блок.
Максимально осторожно произвести снятие и установку подушек.
Никогда не держите голову перед рулем, а соответственно, и подушкой.

https://youtube.com/watch?v=ma3xf-uIeJk

По возможности следует минимизировать использование металлических инструментов, во избежание замыканий и срабатывания. Не менее осторожным нужно быть и при работе с пиропатроном. По сути, это небольшая взрывчатка. Смешивание элементов приводит к созданию тепловой реакции и взрыва.

Замена неисправных подушек безопасности

Первое, с чего нужно начать – стирание Crash Data из памяти. Производители предполагают замену на новый электронный блок, но цена его достаточно велика и не всем по карману.

Второй вариант – обратиться в сервисный центр. Многие из них проводят стирание памяти. Эта процедура возможна почти всегда, но встречаются случаи, когда необходима только полная замена.

Шаг второй – заменить датчики и проверить проводку. Очень часто при срабатывании страдают провода на рулевой стойке. Это объясняется срабатыванием все того же пиропатрона.

Завершает ремонт подушек безопасности их замена. После этого можно проверять систему. При включении зажигания должна загореться лампочка SRS. Прогорев 5-10 секунд, она выключается. Если этого не произошло, то потребуется проверка электронного блока на его полную исправность. На этом, в основном, и заканчивается действие – восстановление подушек безопасности завершено.

От слов к делу

Как снять подушку безопасности? Если трудности не отпугивают, то давайте рассмотрим процедуру монтажа/демонтажа подушки с руля своими силами.

Порядок действий следующий.

1. Отрегулировать руль для удобной работы. Опустить его максимально вниз и вытянуть.
2. Повернуть рулевое колесо в левую/правую сторону. С обратной стороны руля можно будет заметить отверстие, в котором располагается защелка.
3. Просунуть отвертку в это отверстие и приподнять крепление.
4. Повторить процедуру для второй стороны.
5. Отсоединившуюся подушку слегка вытянуть вперед. Отсоединить провода на рулевом колесе.

Все. Установку новых элементов проводят в обратном порядке.

Примечание

Для полного восстановления безопасности потребуются сделать еще кое-какие манипуляции.

1. Заменить торпеду – деформация и осколки после удара могут повлиять на срабатывания.
2. Заменить пружину рулевого переключателя.
3. Заменить натяжители ремней.

В заключение хочется добавить несколько советов. Первый – замена надежнее перенастройки. Только полная замена всех активных компонентов гарантирует правильную работу системы. Второй – восстановление после удара не делается наполовину. От этого может снизиться вероятность срабатывания в экстренных ситуациях и безопасность. Третий – при покупке аналогов нужно полностью убедиться в полном соответствии с определенным автомобилем.

голоса

Рейтинг статьи

Алгоритм снятия и замены

1. Для снятия руля вам понадобится специальный ключ Torx T30, после чего с левой и правой стороны следует вывернуть специальные винты крепления подушки безопасности. Найти их можно позади корпуса руля, предварительно вывернув его в необходимую сторону.

   Болты указаны стрелочками (Torx T30)

2. После того как болты откручены, рулевое колесо ставится в направлении прямо относительно движения колёс.

   Подденьте отвёрткой пружины, они могут окислиться

3. Затем аккуратно подденьте саму подушку безопасности от рулевого колеса и отведите в положение «на себя».

4. Отстегиваем фиксатор колодки проводов и отсоединяем его от подушки безопасности.

   Снимите фишку проводов, с этим не должно возникнуть сложностей

5. После проведения всех манипуляций, модуль подушки безопасности можно снимать.
6. Заряженную подушку необходимо хранить только накладкой вверх.

Внимание! Хранить ПБ только накладкой вверх

Меры безопасности при обращении со снятой подушкой

• запрещается разборка корпуса подушки безопасности;
• нельзя допускать попадания на неё различных жидкостей (воды, ГСМ);
• следует исключить факты падения и ударов по корпусу подушки безопасности;
• не подвергать воздействию тепла.

Установка подушки происходит аналогично порядку снятия.

Благодаря таким, казалось бы простым шагам, действуя строго по инструкции можно своими руками, деактивировать и снять такое технически сложное устройство как подушка безопасности.

Нюансы и вывод

Вообще их не так уж много, автомобили отличаются, поэтому система установки подушек и крепления панели торпедо бывает разной. В остальном суть примерно у всех одинаковая. Например, в Форд Фокус 2-го поколения не нужно отключать аккумулятор, ведь можно из монтажного блок вынуть нужный предохранитель, и подождать минут 15.

В том случае, если все прошло успешно, то ваша задача установить обратно панель торпедо и собрать все остальное в исходное состояние. Самостоятельная замена поможет вам сэкономить значительную сумму денег и время. Нет в этом ничего сложного, кроме возни с бортовым компьютером.
