Как снять приборную панель на ваз-2107 своими руками: пошаговая видеоинструкция

Составляющие приборной панели ВАЗ 2114

Прежде чем приступать к практической части, необходимо разобраться, что представляет собою приборная панель четырнадцатой.

ВАЗ 2114 относится к линейке автомобилей «Самара» второго поколения, которую Тольяттинский Автомобильный Завод выпускает с 2004 года. Все автомобили этого семейства комплектуются «торпедой» типа «европанель», для разработки который были привлечены зарубежные дизайнеры.

«Европанель» отличается высоким уровнем эргономичности – все её составляющие расположены в зоне свободного доступа, их использование не затрудняет водителю процесс управления автомобилем

Также немалое внимание уделено и комфорту переднего пассажира

Тюнинг приборной панели

Основным информационным элементом «торпеды» ВАЗ 2114 является приборная панель датчиков и индикаторов, которая расположена прямо за рулевым колесом.

Данная панель включает следующие элементы:

Стрелочные приборы – тахометр и спидометр. Посредством тахометра водитель получает информацию о режиме работы двигателя – стрелка указывает, какое количество оборотов силовой агрегат выдает в данный момент времени. На спидометр выводятся данные о текущей скорости передвижения четырнадцатой. Максимальная отметка на спидометре – 200 км;
Снизу стрелок тахометра и спидометра расположены электронные экраны: экран под спидометром отображает общий пробег автомобиля и данные о пробеге с последней контрольной точки, которую может выставить сам водитель. Экран под тахометром показывает время и температуру воздуха окружающей среды;
Между стрелочными приборами расположен датчик поворотов – при включении поворотников на приборной панели отображаются мигающие зеленым цветом стрелочки;
По центру приборной панели расположен индикатор «Check Engine» — который загорается, когда бортовой компьютер четырнадцатой обнаруживает какую-либо неисправность в работе двигателя. Рядом с ним – индикатор включения стоп-сигнала;
С левой стороны приборной панели находится датчик температуры жидкости в системе охлаждения силового агрегата, справа панели – датчик уровня топлива в бензобаке. Когда температура двигателя превышает критический показатель либо бак пуст, над датчиками загораются оранжевые лампочки;
Также на приборной панели расположен ряд индикаторов, указывающих следующую информацию: уровень масла. наличие незакрытых дверей, не пристёгнутые ремни безопасности, количество воды в бачке омывателя окон и износ тормозных колодок .

Торпеда ВАЗ 2114 также включает экран бортового компьютера автомобиля, который расположен в её центральной части. Посредством бортового компьютера водитель получает детальную информацию о режимах работы и возникающих неполадках в системах и коммуникациях четырнадцатой. Также на экран БК выводятся рекомендации по срокам следующего техосмотра.

Помимо информационных устройств на приборной панели расположены и функциональные элементы: рычаги включения поворотников, кнопки управления фарами и печкой, и системой обогрева окон.

Не лишена «торпеда» четырнадцатой и элементов комфорта, которые представлены прикуривателем, пепельницей, достаточно вместительным бардачком и нишей для хранения разнообразных мелочей, расположенной возле рычага переключения передач.

Установка Европанели вместо обычной на ВАЗ 2110, 2111 и 2112

Многие владельцы, которые уже давно являются владельцами ВАЗ 2110, хотели бы сменить скучную панель на более современную. В таком случае можно установить панель нового образца с автомобилей, выпускаемых после 2006 г.в., или же с версий «Богдан», которые являются аналогами десятого семейства, разве что украинской сборки.

При подобных переделках в основном менять ничего не придется, но стоит учесть, что в таком случае необходимо купить европанель в полной комплектации:

каркас панели приборов в сборе с накладкой;
щиток (комбинация) приборов;
кнопки и выключатели;
дефлекторы отопителя;
блок управления отопителем нового образца;
подпанельная электропроводка;
рулевое колесо, кожух и переключатели.

Только в таком случае все становится без особых проблем с минимальными трудозатратами.

Как разобрать приборную панель калина

В любом автомобиле для информирования водителя о состоянии машины на торпеде расположены различные приборы и индикаторы. В статье рассматривается, из чего состоит панель приборов автомобиля Лада Калина, какие есть неисправности, как выполнить ее ремонт и демонтаж.

Описание и расположение индикаторов и приборов на панели

Благодаря приборки водитель получает информацию о состоянии авто и скорости передвижения.

Приборка Лада Калина 2

Начинающему автолюбителю следует с первых дней знать о назначении сигнальных лампочек.

Ниже дается описание приборки:

1 — тахометр — прибор, показывающий, с какой частотой вращается коленчатый вал; 2, 4 — указатели поворота, соответственно левого и правого; 3 — спидометр, отображает реальную скорость движения транспортного средства; 5 — указатель температуры охлаждающей жидкости; 6 — указатель, показывающий уровень топлива в баке; 7 — сигнальная лампа резерва топлива; 8 — кнопка, с помощью которой обнуляются суточные показания пробега; 9 — лампа, показывающая, что включена аварийка, при которой мигают габаритные огни и поворотники, сигнализирующие о неисправности авто; 10 — лампа электроусилителя руля. Тухнет при включении зажигания. Если продолжает гореть, значит ЭУР неисправен; 11 — индикатор дальнего света. Лампочка горит, если включен дальний свет; 12 — сигнализатор включенного ручного тормоза; 13 — индикатор наружного освещения; 14 — сигнализатор неисправности подушек безопасности; 15 — сигнализатор аварийного давления масла в системе авто; 16 — сигнализатор иммобилизатора; 17 — жидкокристаллический экран, отображающий информацию от бортового компьютера; 18 — индикатор неисправности ремней безопасности; 19 — лампочка зарядки аккумулятора; 20 — индикатор аварийного уровня тормозной жидкости; 21 — лампочка электронного распределения тормозных сил, красный свет говорит о неисправности; 22 — сигнальная лампа тормозных колодок; 23 — индикатор антиблокировочной тормозной системы (АБС);

ЭТО ИНТЕРЕСНО: Почему плохо греет печка на гранте

24 — постоянно горящая оранжевым лампочка сигнализирует о проблемах с двигателем.

После запуска двигателя индикаторы загораются оранжевым светом. Если в системе все работает нормально, то они тухнут спустя 1-2 секунды.

Приборка Лада Калина

Возможные неисправности

У приборной панели возможны следующие неисправности:

Не работают указатели уровня топлива или температуры. Причина может быть в неисправности датчиков или повреждении проводки.
При полном баке стрелка уровня топлива падает в нулевое положение.
Стрелка на указателе уровня топлива движется скачкообразно и часто опускается в нулевое положение.
Индикатор резерва топлива не тухнет.
Если не горят какие-либо индикаторы на приборке, причина может быть в сгоревших лампочках, недостаточном контакте патрона лампочки и печатной платы, окислении контактов, обрыве проводов, неисправности датчика индикатора.
При неработающем спидометре причина может быть в гибком вале привода прибора: плохо затянуты гайки, обрыв, механическое повреждение и т.д. (автор видео — RasH19).

Руководство по замене ПП

Если вы еще не знаете, как снять панель приборов, то в этом, в принципе, нет ничего сложного. Необходимо отметить, что демонтаж контрольного щитка — это процедура, индивидуальная для каждого отдельного авто. Нюансы по демонтажу могут различаться в зависимости от конструктивных особенностей автомобиля, поэтому перед тем, как снять приборную панель, рекомендуем ознакомиться с сервисной книжкой. Если есть какие-либо особенности по демонтажу, они должны быть описаны в мануале.

Перед тем, как снять стрелки с панели, необходимо убедиться в том, что проблема заключается именно в работе самого устройства. Процедура демонтажа и выставления не особо легкая — необходимо быть максимально аккуратным, чтобы не допустить ошибок. Вопросы — как выставить стрелки на панели приборов, как их отсоединять и отремонтировать — актуальны для многих автовладельцев. Подробные рекомендации по ремонту приведены ниже.

Алгоритм действий

Как сказано выше, сниматься ПП может по-разному — здесь все зависит от производителя. Как правило, для демонтажа щитка необходимо открутить саморезы, на которых она крепится к центральной консоли. Возможно, частично придется разобрать и саму консоль.
Когда ПП будет демонтирована, с обеих ее сторон нужно отключить контактные провода, для этого необходимо просто отсоединить штекеры.
После того, как проводка будет отключена, вам потребуется тестер для диагностики диодов (или обычных лампочек, без разницы). Перегоревшие элементы подлежат замене.

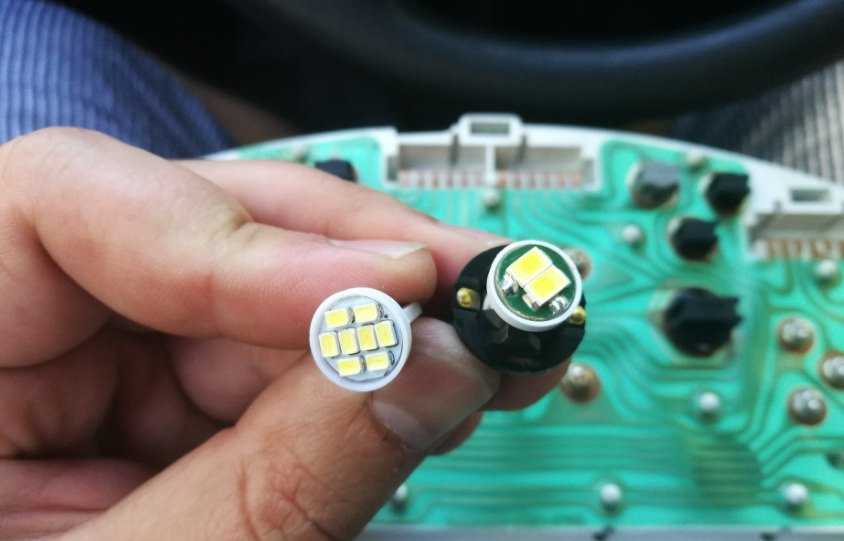

При помощи пассатижей нужно выкрутить цоколь лампы. На этом же этапе производится замена ламп в приборной панели. Если вы хотите придать более оригинальный вид ПП, то, как вариант, можно установить светодиоды в приборку, некоторые автовладельцы для этого используют диодные ленты.
Далее, необходимо либо произвести ремонт щитка, перепаяв или зачистив контакты, либо собрать устройство, либо заменить его на новое. Все действия по дальнейшей сборке осуществляются в обратной последовательности.

Замена торпеды ваз 2105 на ваз 2107

Данная переделка планировалось уже давно, все детали лежали и ждали своего часа. Установку торпеды ускорил потекший радиатор печки.

Для замены потребуется:Торпеда ваз 2107 (б/у 800р)Борода 2107 (200р)Проводка 2107 инжектор: от блока предохранителей, до приборной панели (б/у 800р)Приборная панель, ваз 2107 инжектор (2900р)

Вся работа заняла у меня 2 дня, делал все не спеша. Первый день ушел на разборку старой торпеды и замену радиатора печки.(та еще муть)

Работал с другом, больше половины времени уходила на разговоры.

Проделанной работой оказался очень довольным, осталось только установить часы и разобраться с кнопками ЭCП (планирую перенести в подлокотники дверей с калинаблоком)

Внешний вид очень преобразится, 07 торпеда на мой взгляд

АвтоНовости / Обзоры / Тесты

Как Снять Панель Приборов На Ваз 2105

Ньюанс подмены панели устройств Ваз 2104-2105-2107

Отсоедините провод «масса» от аккумуляторной батареи.

Выкрутите винты крепления и снимите облицовочный кожух вала управляющего управления ваз 2107.

Панель приборов и ее принадлежности
1 — корпус пепельницы
2 — скоба крепления замка крышки вещевого ящика
3 — пепельница
4 — замок крышки вещевого ящика
5 — вставка декоративная панели крепления радиоприемника
6 — панель крепления радиоприемника
7 — вкладыш нижней панели крепления радиоприемника
8 — облицовка панели крепления радиоприемника
9 — вкладыш верхней панели крепления радиоприемника
10 – заглушка табло символа обогрева ветрового стекла
11 — щиток приборов
12 — облицовка громкоговорителя
13 — панель приборов
14 — вставка панели приборов
15 — корпус вещевого ящика
16 — крышка вещевого ящика
17 — звено петли крышки вещевого ящика
18 — полка панели приборов

Поддевая узким острым инвентарем, снимите сопла подогрева боковых стекол с панели устройств, сопла вентиляции кузова ваз 2105 и заглушку 10 табло знака подогрева ветрового стекла со щитка 11 устройств.

Замена ламп на панели ваз 2105 — 2104

Здрасти надоела реклама на видео роликах в ютубе, а вы понимаете почему на их реклама, за эту рекламу…

Замена торпеды ваз 2105. 21.02.17. — часть 1.

МОЯ ПАРТНЕРСКАЯ Программка Входите И ЗАРАБАТЫВАЙТЕ.

— Открутите винт (размещен под заглушкой) крепления щитка 11 устройств, снимите щиток, отсоедините от устройств штекеры и провода.
— Снимите облицовки 12 с левого и правого громкоговорителей, преодолевая сопротивление 2-ух держателей, расположенных по верхнему краю облицовок.
— Выкрутите по четыре винта крепления громкоговорителей, вытащите их из панели устройств и отсоедините провода.
— Демонтируйте полку 18 и корпус 15 вещевого ящика, вывернув винты их крепления.
— Отверните гайку дневного счетчика спидометра и вытащите трос счетчика из панели приборов ваз 2104.
— Вытащите из панели 6 крепления радиоприемника ваз 2107 электронные часы, прикуриватель и выключатели освещения и подогрева заднего стекла. Отсоедините от их провода.
— Вывернув винты крепления, снимите радиоприемник и отсоедините провода ваз 2105.
— Вытащите за высшую часть нижний вкладыш 7 панели крепления радиоприемника.
— Отжимая с левой и правой стороны края панели 6 крепления радиоприемника, высвободите крючки верхнего вкладыша 9 и вытащите его из панели.
— Снимите декоративную вставку 5 панели крепления радиоприемника, отжав изнутри два крючка в высшей части вставки.
— Раскрутите 6 винтов панели 6 крепления радиоприемника (в том числе два винта, крепящие сразу и панель устройств) и снимите панель 6.

Точки крепления панели приборов. Стрелками показаны точки крепления

Через просветы щитка 11 устройств и вещевого ящика отверните четыре гайки верхнего крепления панели устройств, также два оставшиеся винта нижнего крепления, снимите панель и вставку панели

Установку панели устройств делайте в оборотном порядке.

Расположение ламп на щитке приборов: 1 – лампа подсветки спидометра (AMH 12-3-1 (T3W); 2 – блок сигнализаторов (A 12-1,2 (W1,2W); 3 – контрольная лампа заряда аккумуляторной батареи (AMH 12-3-1 (T3W); 4 – лампа подсветки комбинации приборов (AMH 12-3-1 (T3W); 5 – контрольная лампа недостаточного давления масла (AMH 12-3-1 (T3W); 6 – контрольная лампа резерва топлива (AMH 12-3-1 (T3W); 7 – лампа подсветки вольтметра (AMH 12-3-1 (T3W); 8 – контрольная лампа включения наружного освещения (AMH 12-3-1 (T3W); 9 – контрольная лампа включения указателей поворота (AMH 12-3-1 (T3W); 10 – контрольная лампа включения дальнего света (AMH 12-3-1 (T3W)

Как снять панель приборов газель

— набор отверток;
— эпоксидная смола;
— бинт;
— пленка;
— накладки.

Демонтируйте торпеду. Для проведения ремонтных работ панель необходимо обязательно снять. Для этого прочтите руководство по эксплуатации вашего автомобиля. В нем должен быть описан процесс снятия. Также следует посетить форум владельцев автомобилей вашей модели. Там вы сможете найти не только описание процедуры демонтажа, но и все подводные камни, которых следует опасаться. Снимите все накладки. Отсоедините декоративные части. Также демонтируйте рулевое колесо. Если бардачок съемный, следует демонтировать и его. Снятию подлежат и подрулевые переключатели.

Найдите расположение каждого самореза, крепящего панель к кузову автомобиля. Аккуратно выкрутите, предварительно промаркировав.

Аккуратно потяните торпеду на себя, взявшись руками за края. Ни в коем случае не дергайте слишком резко! На тыльной стороне найдите все колодки проводов. Промаркируйте их и отсоедините. Вытащите торпеду из салона автомобиля через переднюю пассажирскую дверь. Произведите полную разборку панели. Осмотрите внимательно повреждение, если необходимо произвести ремонт. Треснувшую или надломленную панель лучше всего заменить на новую. Если такой возможности нет, то придется восстановить старую.

Внимательно осмотрите место надлома или трещины. Постарайтесь выпрямить все куски пластмассы так, чтобы они образовали ровную поверхность.

Переверните панель лицевой частью вниз. С тыльной стороны при помощи эпоксидной смолы и обычного бинта зафиксируйте треснувший пластик. Тщательно промажьте все эпоксидкой. Дайте высохнуть смоле.

Замаскируйте место надлома с лицевой стороны. Для этого можно использовать как накладки, так и пленку любого цвета.

Перетяните торпеду пленкой или материалом, если вы хотите кардинально изменить ее стиль. Использовать лучше всего автомобильную кожу или специальную пленку. Такие материалы хорошо адаптированы к использованию в машине, поэтому способны прослужить не один год

Наиболее распространенные причины демонтажа

Причин для снятия приборки на ВАЗ 2107 очень много, и некоторые из них можно назвать банальными, но ничего не поделать. Самая распространенная причина, когда нужно снять щиток приборов — перегорание лампы подсветки. Замена лампочек в приборной панели ВАЗ 2107 выполняется только при демонтаже устройства, и по другому эту процедуру выполнить попросту невозможно.

Приборную панель на ВАЗ 2107 необходимо также снимать по ряду следующих причин:

Неисправность стрелочных указателей.
Выход из строя подсветки приборки, а также отсутствие работоспособности стрелочных указателей.
Замена устройства на новое, например, если вместо заводской приборки устанавливается цифровая панель.
Тюнинг или модернизация устройства.

Как показывает практика, чаще всего необходимость демонтажа приборной панели возникает именно по причине перегорания лампочки подсветки. Если производится демонтаж устройства по этой причине, то рекомендуется сразу поменять обычные лампочки на светодиодные.

Необходимые инструменты

Перед началом проведения работ понадобится подготовить необходимый инструмент, чтобы в процессе не пришлось отвлекаться. Несмотря на то, что работа по снятию рассматриваемого устройства является достаточно трудоемкой, для ее реализации понадобится небольшой набор инструментов, включающий в себя:

Крестовую и шлицевую отвертку.
Изолента для обозначения фишек, отсоединяемых от приборки.
Рабочие перчатки для вывинчивания тросика спидометра.

Когда все инструменты подготовлены, остается убедиться в том, что имеются в наличии детали и элементы, которые планируется установить или заменить на демонтируемой приборке. После этого приступаем к выполнению основной части работы.

https://www.youtube.com/watch?v=TDWI6IGuG4g

Инструкция по снятию приборной панели на ВАЗ 2107

Первоначально надо отметить, что процесс демонтажа приборки на автомобилях ВАЗ 2107 инжектор и карбюратор идентичный, поэтому ниже описанная инструкция уместна для семерок всех годов выпуска. Подготовившись к выполнению работ, можно приступать, соблюдая следующую последовательность:

Для начала нужно обесточить автомобиль, для чего снимается минусовая клемма с аккумулятора. Делать это нужно обязательно, так как работы будут проводиться в электрической части, и вероятность возникновения короткого замыкания достаточно высока.
Далее перемещаемся в салон, и воспользовавшись шлицевой отверткой, осуществляется демонтаж трех колпачков с рычагов, отвечающих за работу отопителя.
Используя шлицевую отвертку, осуществляется снятие пластиковой заглушки, на которой изображен знак обогрева. Эта заглушка находится справа, и под ней располагается крестообразный винт, который нужно выкрутить. (Под заглушкой находится 2 винта, но выкрутить нужно только один — верхний, которым и крепится правая часть приборки).
Рядом с кнопкой включения аварийной сигнализации, находится кнопка обнуления одометра, которая крепится при помощи пластиковой гайки. Гайку необходимо выкрутить, и демонтировать с располагающейся за ней шайбой. Кнопка утапливается внутрь панели.
Правая часть приборки на этом этапе ослаблена, и остается произвести несколько дополнительных манипуляций, чтобы демонтировать устройство полностью. Для этого вытаскиваем правую сторону устройства, тем самым освободив доступ к ее задней части. Здесь нужно отсоединить все фишки и провода, чтобы произвести демонтаж.
Первоначально отсоединяются фишки питания кнопки печки. При этом обязательно запоминать расположение проводов. Рекомендуется делать фото, чтобы не перепутать, когда будет выполняться сборка.
Далее нужно отсоединить трос спидометра. Он крепится специальной гайкой, выкрутить которую можно вручную.
Отсоединяются все фишки, подключенные к приборной панели. Перепутать места их расположения практически невозможно, так как они имеют разные крепления, и отличаются по размеру.
Демонтируется шланг подвода со штуцера экономайзера. Располагается этот трос с левой стороны устройства.
После того, как все фишки, троса и провода будут отсоединены от устройства, можно произвести его демонтаж.
