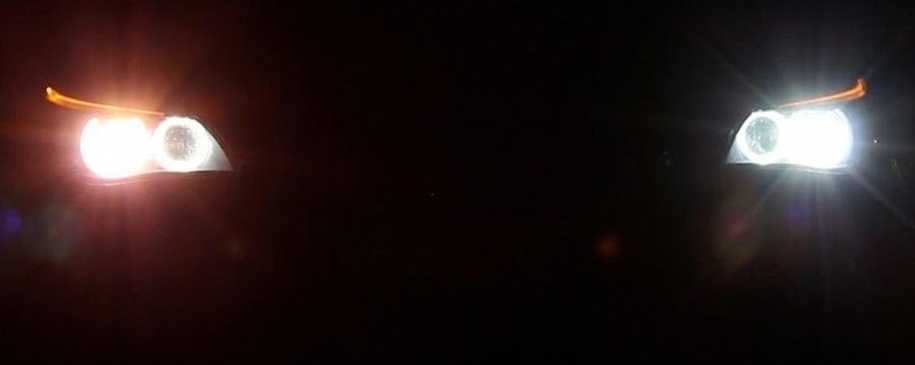

Причины моргания фар при запущенном двигателе
Система подачи напряжения на фары стандартна на всех машинах. Ток подается через провод, а минус присоединен к кузову машины. При запущенном моторе за электрообеспечение отвечает генератор. При этом проблема почти всегда наблюдается при работе двигателя на холостых оборотах, когда напряжение в бортовой сети минимально.
Напряжение выше нормы
Работающий генератор должен выдавать напряжение от 14 до 15 Вольт, это нормальный диапазон, обеспечивающий электрообеспечение всего оборудования в машине. Если показатель выше, это приводит к перегрузкам и нарушению работы систем, из-за чего и начинают моргать лампочки. Но это не самое опасное, из-за перегрузок может выйти из строя дорогостоящая электроника, что повлечет гораздо большие расходы на ремонт.
Такая неисправность чаще всего приводит к замене генератора. Или же его нужно отдать на диагностику, чтобы выявить проблемы и устранить их. Ездить в этом случае нежелательно, чтобы не перегружать электрооборудование.
Напряжение не должно превышать 15В.
Напряжение ниже нормы
Этот вариант встречается гораздо чаще, так как в процессе эксплуатации генератор и другие элементы изнашиваются. Со временем это приводит к понижению напряжения, чаще всего проблема заключается в следующем:
- Износ диодного моста или других элементов генератора. В этом случае оборудование либо ремонтируется, либо заменяется. Нередко работу данного узла нарушают изношенные подшипники, не дающие нормально вращаться валу.
- Ослаблено натяжение приводного ремня генератора. Для того, чтобы двигатель передавал усилие для выработки тока, ремень должен быть хорошо натянут. Если он ослаблен, выработка тока ухудшается.
- Сильный износ аккумулятора приводит к тому, что он уже не может держать напряжение. А генератор не в состоянии обеспечить всех потребителей тока на холостых оборотах, отчего и мерцает свет фар.
- Высокая нагрузка на генератор. Это может быть при использовании мощных аудиосистем и других элементов, потребляющих очень много энергии. В этом случае достаточно просто убавить звук или отключить то, что перегружает сеть.
| Величина заряженности, % | Напряжение аккумулятора, В | Плотность электролита |
| 100 | 12.70 | 1.265 |
| 90 | 12.58 | 1.249 |
| 80 | 12.46 | 1.233 |
| 70 | 12.36 | 1.218 |
| 60 | 12.28 | 1.204 |
| 50 | 12.20 | 1.190 |
| 40 | 12.12 | 1.176 |
| 30 | 12.04 | 1.162 |
| 20 | 11.98 | 1.148 |
Иногда проблема возникает из-за того, что при замене генератора был поставлен вариант с меньшей мощностью и его попросту не хватает для нормальной работы.
Другие причины
Фары могут мигать и из-за неисправностей в других системах. Чаще всего встречаются такие варианты:
- Повреждение или плохой контакт провода массы, идущего от фары на корпус автомобиля.
- Проблемы с блоком питания в светодиодных лампах. Это особенно часто встречается в дешевых изделиях. Через короткий срок элементы начинают работать с перебоями и решить проблему можно только их заменой.
- Износ ксеноновых ламп. Этот источник света имеет определенный ресурс работы и когда подходят срок замены, лампочки могут мигать. Также при использовании ксенона это может говорить о неисправностях или перебоях в работе блока розжига.
Если одна лампа стала светить желтым цветом, значит, ее ресурс подходит к концу.
Видео: Ищем причину когда мерцают фары и весь свет в салоне.
AFLS
Работа Adaptive Front lighting System, а именно таково наименование системы адаптивного освещения, заключается в комплексном анализе дорожной ситуации и автоматическом подстраивании светового пучка под условия движения автомобиля. Участвующие в работе компоненты:
- сервоприводы поворотных модулей ламп;
- ЭБУ;
- датчиковая аппаратура. Датчики частоты вращения колес используются для расчета скорости движения авто, датчик угла поворота рулевого колеса – для понимания системой направления движения, датчик продольного направления – для анализа профиля дороги. В качестве вспомогательных устройств используется датчик дождя и света, который позволяет оценивать интенсивность освещения и наличие осадков (фары занимают положение, минимизирующее эффект бликования мокрого асфальта);
- видеокамера. Постоянный анализ изображения с видеокамеры позволяет фиксировать наличие пешеходов, встречного и попутного транспорта.
Аббревиатура AFLS служит международным обозначениям и используется всеми автопроизводителями, лишь изредка можно встретить название BeamAtic, использующееся Valeo. Система адаптивного освещения является опцией, но даже при наличии таковой задействована она будет только при работе фар в автоматическом режиме. Функция может быть автоматически деактивирована в случае срабатывания системы стабилизации курсовой устойчивости автомобиля (ESP). Необходимо это для предотвращения хаотической смены режимов освещения и смены направления световых лучей, когда водитель пытается интенсивным контраварийным рулением выйти из заноса. Принцип работы AFLS на разных автомобилях очень схож, поэтому главная разница заключается в количестве режимов освещения дороги, а также скорости, на которой будет осуществляться смена вида освещения.
Движение в городе и по дорогам национального значения
Движение авто со скоростью до 55 км/час определяется системой, как езда в городе. Особенности городского режима:
- небольшая дальность светового пятна;
- горизонтальная светотеневая граница;
- максимальная ширина освещенного участка вблизи автомобиля.
Ширина освещенного участка увеличивается за счет включения дополнительных боковых ламп.
Когда скорость автомобиля больше 55 км/час, но не превышает 100 км/час, световое пятно вытягивается и приобретает явную асимметрию, когда обочина освещается лучше полосы встречного движения (какая именно это будет сторона, зависит от того, левый либо правый руль у автомобиля). Можно сказать, что режим движения по проселочным дорогам соответствует обычному ближнему свету.
Управление дальним светом
Способы управления:
- адаптивный контроль. С помощью видеокамеры система регистрирует приближение встречного автомобиля. Блок управления через модуль ламп перенаправляет световой поток таким образом, чтобы расстояние до светотеневой границы уменьшалось пропорционально приближению встречного авто. При этом обочина остается хорошо освещенной дальним светом. Важным моментом является поправка на профиль дороги, которая позволяет избежать ослепления водителей встречных авто даже при движении под горку и на спуск;
- регулировка туннельного типа. Свое название система получила из-за вертикальной светотеневой границы, которая возникает при обнаружении встречных и попутных автомобилей. При обнаружении системой ТС исполнительный механизм затемняет соответствующую зону светового пятна, оставляя при этом максимальную площадь освещения дороги. На данный момент это последнее слово в устройствах адаптивного освещения. На видео наглядно продемонстрирован принцип работы адаптивного освещения BMW.
Адаптивное освещение позволяет не только автоматически управлять дальним/ближним светом фар и заглядывать внутрь поворотов, но и регулировать интенсивность света в зависимости от погодных условий. Функция крайне полезная в туман (сильный дождь, снег), когда за счет автоматического уменьшения дальности световых лучей удается минимизировать блики и избежать эффекта туманной стенки.
Проблема № 2: не работает одна из фаз ксенона
Диагностика: Ксеноновые фары в отличие от галогеновых ламп накаливания не имеют вольфрамовой нити, поэтому, если лампа не загорелась, а напряжение на нее исправно подавалось, значит вероятнее всего в ней имеется трещина, через которую проходит газ ксенон.
Ксеноновый элемент требует высокого и исправного напряжения, поэтому, если это устройство не работает, в первую очередь следует проверить электронику – протестируйте мультиметром контакт. В некоторых случаях лампочка и воспламенитель соединены вместе и являются одним устройством. В таких случаях их можно заменить только в комплексе.
Проблемы с ксеноном
Лампы ксеноновых фар являются достаточно дорогим удовольствием (от $ 50 до $ 100), а воспламенители еще дороже (цена может быть порядка $ 200!). Поэтому, прежде, чем заниматься заменой убедитесь на 100%, что проблема именно в ксеноне.
Есть надежный способ проверить это: замените «хорошую» лампу, которая работает с другой стороны, на фару, которая не работает. Если теперь устройство работает фара, то вы можете знать наверняка — лампочка, которую вы удалили, была неисправной, и ее необходимо заменить. Еще лучше поменяйте фары местами, тогда картина станет ясной полностью.
Почему лампочка ближнего света горит тускло
Есть всего несколько причин, из-за которых лампочка ближнего света горит тускло. Рассмотрим их далее.
Во-первых, тускло гореть фары могут из-за проблем с электрикой, поэтому, чтобы исправить такую неполадку нужно иметь определенные навыки и знания в этой сфере. Во-вторых, причина может крыться в том, что лампа сама по себе уже утратила свои исходные качества. В-третьих, если машина эксплуатируется в условиях повышенной пыльности, или помутнело стекло на фаре, она также может светить тускло. Если фары потеют, свет тоже становится менее интенсивным.
Проблему с электрикой нужно проверять в последнюю очередь, и, если вы ничего не понимаете в электричестве, самостоятельно разбираться с ремонтом не стоит, он может оказаться довольно сложным. Если лампочка ближнего света горит тускло сначала нужно исключить все другие причины такой неисправности.
Проверьте само стекло фары. Для этого ее нужно рассмотреть на просвет. Если солнечные лучи легко проникают через стекло, фара гладкая, без вкраплений, то и светить она будет ярко. Если же она затерлась или потускнела, нужно либо заменить стекло, либо отполировать его. Можно использовать любой абразив малой жесткости, но эффективнее будет применять специальные полировочные пасты.
Для светодиодных ламп или ламп, работающих на инертных газах, характерна проблема тусклого свечения после определенного срока эксплуатации. А вот галогенные и другие «газовые» лампы могут начать светить менее ярко из-за плохой герметичности. Если нарушена целостность таких осветительных приборов, то свои исходные качества они потеряют довольно быстро.
Срок службы светодиодных фар составляет около ста тысяч часов, а производители дают гарантию, что до 90% это срока лампа будет светить с исходной яркостью. Поэтому, если светодиодная лампочка ближнего света горит тускло, то, скорее всего, причина в заводском браке.
Если установлен один диодный элемент, то при его перегорании, фара полностью погаснет. А вот когда установлено несколько десятков слабых диодов, то выйти из строя может только один из них, и свет фары потускнеет. В то же время усилится напряжение на других диодах, что приведет к их быстрому износу. Поэтому, если сломался один диод, нужно как можно скорее его заменить. На каждом осветительном приборе есть маркировка с характеристиками, по которым можно точно понять, какой диод приобрести вместо неисправного.
Принцип работы
1. Advanced Frontlighting System
Система умного освещения на поворотах. Фары при движении машины остаются в 1 положении. Направление и интенсивность освещения регулируются благодаря световому блоку, работающему за счёт высокоточного электромотора компактных размеров.
Advanced Frontlighting System — универсальный модуль адаптивного освещения, который устанавливают в машины корейских, японских, немецких и других брендов.
2. Adaptive Front Lighting System
Главное отличие этой системы — наличие вспомогательной пары фар. Эти приборы освещения включаются при повороте руля. Пучок света от дополнительной оптики направляется на требуемый участок дороги.
Во вспомогательных фарах предусмотрены мощные лампочки, обеспечивающие хорошее освещение даже в случае раздельного включения.
Система Adaptive Front Lighting System считается более эффективной при работе на неровных участках дороги, в узких городских переулках, а также на крутых поворотах. За регулировку освещения отвечает контроллер, анализирующий информацию с датчиков поворота руля, скорости, освещённости, дождя и уровня пневматической подвески (при наличии).
Важной особенностью умного света, выполненной на основе этой технологии, является мгновенное срабатывание. Световой пучок меняет положение, как только водитель начинает поворачивать
Правильное включение светодиода
Важнейший параметр светодиода – номинальный ток потребления, то есть ток, при котором производитель гарантирует оптимальную светоотдачу в течение заявленного срока жизни изделия. В идеале функцию токового ограничителя должен выполнять стабилизатор тока, встроенный в осветительный прибор. Однако зачастую этого самого стабилизатора как раз-то и нет. В крупногабаритных приборах еще можно исправить ситуацию. А как быть с маломощными светодиодными лампами небольшого размера, которые часто ставят в габаритные огни, приборную панель или различные малогабаритные приборы салона автомобиля? Корпус этих приборов слишком мал даже для установки примитивного стабилизатора тока. Для решения этой проблемы разработаны специальные выносные стабилизаторы, но по разным причинам большинство автолюбителей почему-то обходят стороной такие изделия. Возможно, одни не знают о возможных последствиях, другие избегают дополнительных расходов, третьи слушают продавцов, для которых главное – реализовать товар.
Ремонт радарного датчика mercedes
не знаю какая конкретно ошибка на Вашем а\м, но из практики и статистики обычно сгнивают радарные датчики в заднем бампере, они начинают валить шину данных ходовой части, и как следствие блоки управления перестают видеть друг друга и не входят на диагностику, а\м не заводится, АКПП не снимается с паркинга.
Можно подробнее про 3 пункт? Я отключил на руле, жалоб нет у машины, этого мало ? Ремонтировать хочу как станет посуше и потеплее)
Физическое отключение включает в себя какие процедуры?
а какое это имеет отношение к системе контроля мертвых зон?
@GLT, Вы поймите машины все разные, в данном случае автор написал про конкретно отвалившуюся систему, и Ваш пример только вносит смуту в понимание его проблемы.
моя информация носит общий характер для автомобилей с системой контроля мертвых зон.
@GLT, Вы поймите машины все разные, в данном случае автор написал про конкретно отвалившуюся систему, и Ваш пример только вносит смуту в понимание его проблемы.
моя информация носит общий характер для автомобилей с системой контроля мертвых зон.
Завел машину, 2 дня не ездила, решил включу датчики перед диагностикой, пусть горит ошибка. а она — не загорелась )) Поехал, на ходу появилась и сразу сама пропала. Поездил, еще 1 разок появилась и пропала сама, воспрял духом, ведь датчики работали, значит не 100% помер кто-то. Сдал в сервис.
Задиагностили, снимали задний бампер (ошибка двух датчиков задних писалась, но. механическая. По электрике вопросов нет). Все проверили, проводка норм, датчики сухие, чистые и красивые, говорят сделали. Поеду забирать и тестировать.
Такс, в общем оказалось не все так радужно, электрик не понял мастера, который дал ему задание и задиагносировав ошибку проверял парктроники, которые ясное дело целые и тд.
Будут в субботу заново смотреть уже точно то что нужно.
Но, тем не менее, вот фото даигностики — механическая ошибка. Датчики то дают ошибку, то, на ходу ее сами убирают и работают нормально. Шанс я так понимаю еще есть у меня исправить) Постараюсь 2 дня не ездить на ней.
Если кто подскажет сервис который точно сталкивался и опытный в вопросах этих датчиков, могу и туда поехать, мне не принципиально, этот сервис вернет деньги)
Источник
Как самостоятельно проверить настройку света фар
Если не хочется самостоятельно проверять как у вас настроена система освещения, можно обратиться в автосервис. Но эту процедуру можно выполнить и самостоятельно, тем более такой навык будет не лишним, если когда-то возникнет необходимость проверить настройки во время дальней поездки.
Для этого надо подъехать на расстояние 5 метров к ровной вертикальной поверхности (стене, воротам гаража или забору) в темное время суток, включить ближний свет и посмотреть на форму световых пучков на стене. Если автомобиль не загружен, то регулятор высоты фар должен находиться в положении «0».
Две фары образуют два немного пересекающихся световых потока. Верхний горизонтальный уровень световых пучков должен находится на одной высоте, примерно на 5 см ниже середины фар. Если это так, тогда чаще всего настройка не нужна. Если фары светят выше или на разном уровне это значит, что потребуется регулировка фар.
После замены лампы в одной из фар нужно выполнить проверку настроек световых пучков. Если замененная лампа дает не совсем правильное направление луча, то можно ориентироваться на световой луч второй лампы. Отрегулировать его можно с помощью специального винта, который позволит его поднять или опустить.
Таким же образом проверяется настройка дальнего света.
Если рядом нет вертикальной стены, то можно воспользоваться помощью пассажира. Нужно попросить встать его перед машиной в 5 метрах и посмотреть как его освещает ближний свет. При правильной настройке световые пучки находятся на одинаковой высоте примерно на уровне колен среднего по росту человека. Таким образом можно дать весьма примерную оценку, но если есть значительные отклонения, то они бросятся вам в глаза.
Проблема № 5: ближний свет недостаточно отчетливо освещает дорогу
Причиной могут быть загрязненные фары, затуманивание внутри крышки объектива (повышенная влажность), запотевание или обесцвечивание пластиковой крышки фар.
Посмотрите на фары. Грязь на внешней стороне фар или влажность внутри крышки объектива отражает свет назад и уменьшает блеск фар. Грязь может быть удалена очисткой крышек, однако повышенная влажность внутри герметичного корпуса говорит о том, что фара «протекает». Пластмассовый корпус мог быть треснут либо повредилась прокладка, уплотняющая корпус.
Ближний свет недостаточно освещает дорогу
Удалить влагу из герметичного корпуса бывает очень непросто. Для этого прибегают к такому трюку: просверливаете пару небольших (2-3мм.) вентиляционных отверстий в верхней части корпуса фар (не в объективе). Делать это необходимо только в сухую погоду. Припаркуйте свой автомобиль так, чтобы солнце светило прямо на фары. Через несколько часов (или дней в зависимости от того, сколько влаги внутри), вода в конечном итоге испарится и выйдет из отверстий, которые вы пробурили. Затем закройте отверстия силиконовым клеем чтобы сохранить приемлемый уровень влажности.
Советы для автоэлектрика при проблемах с ближним светом:
На старых автомобилях чистые пластиковые крышки фары иногда становятся тусклыми, многим из нас хорошо знаком неприятный молочно-белый цвет, который приобретают фары старых авто. Причиной является пленка, которая образуется на пластике, в результате продолжительного воздействия солнечного ультрафиолета. Иногда пленку можно удалить, отполировав фары мягким абразивным полирующим кремом. Однако, если обесцвечивание не проходит, замените корпус фар.
Неприемлемая производительность фар может быть также связана с тем, что ваши фары недостаточно точно направлены вперед. Если лучи направлены слишком высоко, слишком низко или не центрально, фары не будут освещать дорогу должным образом.
Автоматическое включение фар после запуска двигателя
Чтобы организовать подобную схему работы, можно пойти в двух направлениях: подключиться к датчику давления масла или к ручнику.
Способ 1: Подключение к датчику давления масла
Для осуществления такого подключения потребуется:
- реле;
- транзистор (2 штуки);
- провода;
- микросхема К561ТП1.
Все детали размещаются в небольшом корпусе от реле, после чего прибор необходимо подключить к датчику давления масла. Когда давление в системе смазки двигателя нормализуется, то есть при включении мотора, датчик будет размыкаться, а питание с него перейдет на конденсатор. В конечном счете, напряжение на реле будет подаваться через включенные в подачу питания фар транзисторы. При отключении двигателя, питание с датчика подается на нужную лампу, расположенную на приборной панели. В это время конденсатор, который входит в блок управления фарами начинает разряжаться и подача питания к реле останавливается.
В этом случае управлять фарами можно также в ручном режиме, если применить параллельное подключение. Для того чтобы задать время отключения и включения фар достаточно подобрать сопротивление на плате. Чем этот параметр будет выше, тем через больший отрезок времени фары включатся и отключатся.
Правда и этот метод нравится далеко не всем, так как такая схема намного сложнее (нужно тянуть провода и произвести 3-4 соединения).
Способ 2: Подключение к ручнику
Это способ намного проще, так как в этом случае достаточно лишь чуть-чуть доработать схему подключения фар при зажигании, о которой мы говорили в самом начале. Для этого достаточно добавить еще одно реле и короткий провод (порядка 25 см) к штатному контакту кнопки ручника.
Благодаря такому способу фары будут отключаться, как только вы потяните ручник, и загораться когда вы его отпустите.
Назначение и режимы работы
Как видно из истории возникновения системы, она разрабатывалась и совершенствовалась с одной целью. В процессе вождения в темное время суток на любой скорости водитель должен постоянно контролировать ситуацию на дороге: есть ли на проезжей части пешеходы, собирается ли кто-то переходить дорогу в неположенном месте, есть ли риск наезда на препятствие (например, ветка или яма в асфальте). Для контроля всех этих ситуаций крайне важен качественный свет. Проблема в том, что в случае стационарной оптики его не всегда возможно обеспечить без вреда для водителей встречного транспорта – дальний свет (он всегда ярче ближнего) неизбежно ослепит их.
В помощь водителю автопроизводители предлагают разные модификации адаптивной оптики. Все зависит от материальных возможностей покупателя автомобиля. Эти системы отличаются не только блоками световых элементов, но и принципом работы каждой установки. В зависимости от типа устройств автомобилисту могут быть доступны следующие режимы освещения дороги:
- Город. Этот режим работает на небольших скоростях (откуда и название – городской). Фары светят широко, пока машина едет максимум 55 километров в час.
- Проселочная дорога. Электроника перемещает световые элементы так, чтобы правая часть дороги освещалась сильнее, а левая – в стандартном режиме. Такая асимметрия позволяет раньше распознать пешеходов или предметы, находящиеся на обочине. Подобный световой пучок необходим, так как в данном режиме машина едет быстрее (функция работает при 55-100 км/ч), и водитель должен раньше заметить посторонние объекты, находящиеся на пути авто. При этом встречный водитель не ослепляется.
- Автомагистраль. Так как машина на трассе движется со скоростью около 100 километров в час, то и дальность работы света должна быть больше. При этом используется такой же асимметричный луч, как и в предыдущем режиме, чтобы не ослеплялись водители на встречке.
- Дальний/ближний. Это стандартные режимы, которые присутствуют во всех автомобилях. Единственное отличие – в адаптивной оптике они переключаются автоматически (автомобилист не контролирует данный процесс).
- Подсветка поворота. В зависимости от того, в какую сторону поворачивает авто, линза перемещается, чтобы водитель мог распознать характер поворота и посторонние объекты на пути машины.
- Плохие дорожные условия. Туман и сильный дождь в сочетании с темнотой представляют самую большую опасность для движущегося транспорта. В зависимости от типа системы и световых элементов электроника определяет, насколько ярким должен быть свет.
1) Подсветка поворота; 2) Подсветка в плохих дорожных условиях (например, туман); 3) Городской режим (красный цвет), движение по трассе (оранжевый цвет); 4) Режим магистрали
Ключевая задача адаптивного света – минимизировать риск возникновения ДТП в результате наезда на пешехода или препятствие из-за того, что водитель не смог заранее распознать опасность в темноте.
