Зачем нужен автоматический корректор фар для автомобилистов

Описание работы

Принцип работы автоматического корректора прост. Главный блок получает сигнал от датчиков, расположенных на передних и задних рычагах. Полученные показания обрабатываются и передаются на моторчик корректора фар, который поднимает или опускает луч.

Опция проходит постоянное тестирование при включении зажигания и во время движения автомобиля. Привод корректора начинает движение только после 5-12 секунд после изменения уклона кузова. Это защищает от постоянной подстройки и перегрева привода.

Регулировочный редуктор расположен непосредственно в блок-фаре и полностью защищен от воздействия воды, пыли и грязи. В зимнее время фара разогревается от ламп, и смазка в приводе не густеет.

Опция включает следующие компоненты:

блоки управления;
шарнирные тяги;
шаговый двигатель рефлектора;
систему тестирования.

Чтобы визуально увидеть, как работает корректор фар, нужно загрузить багажник или встать на пригорок и наблюдать за светотеневой полосой. Через несколько секунд после изменения наклона кузова фары примут верное положение и исключат засветку в зоне ослепления встречного транспорта.

Пошаговая настройка фар своими руками

Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене. Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном. При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.

Видео: регулировка фар на примере Ford Fusion

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.

Сам процесс регулировки состоит из следующих шагов:

Измеряется расстояние между центром противотуманной оптики и основанием площадки.
Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
Выключают ближний свет и включают противотуманные фары.
При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
Между центрами световых пучков расстояние должно составлять 1200 мм.
На стене проводится линия, которая разделяет автомобиль на две половины.
Чертится полоса, которая на 10 см ниже первой.
Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
Полученное пересечение линий и будет центром противотуманок.

Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно. Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток. Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.

Источник

Включение фар при помощи датчика света

Многие автомобили иностранного производства оснащены специальными устройствами, которые без вмешательства человека включают и выключают свет. Чаще всего такие гаджеты совмещены с датчиком солнечного света в автомобиле. В случае если контроллер понимает, что на улице стемнело, он включает фары, а прибывая на более светлый участок пути, выключает их.

Это очень полезная функция для жителей некоторых стран… Но не для россиян. Правила дорожного движения в России заставляют водителей включать ближний свет (или дневные ходовые огни) при движении в любое время суток и при любой видимости.

Наиболее распространенные неполадки корректора фар

Довольно часто с подобными механизмами появляются разные неприятности и проблемы. Давайте рассмотрим, из-за чего же может не работать автомобильный корректор фар.

Наиболее уязвимым местом любой современной электроники считаются датчики. Это присуще и такому устройству, как корректор фар. Здесь датчик, базируясь на показателях клиренса, производит настройку наклона фар. Часто автолюбители сетуют на то, что на приборной доске автомобиля горит индикатор неполадок корректора фар. Как правило, это происходит из-за поломки кронштейна, который удерживает датчик. В итоге, датчик отправляет неверные сведения, и появляется ошибка в работе самого корректора.

Порой проблема может заключаться в контактном соединении. Из-за частого закисания контактов снижается и их проводимость. В результате, появляются похожие неприятности, когда корректор перестает нормально работать.

Также может возникнуть и другая проблема, напрямую связанная с самим механизмом настройки. Но это не какая-нибудь неисправность, а просто специфика его работы на отдельных автомобилях. Например, корректор фар Калины (минусом которого считается небольшой угол регулировок) работает так, что луч света ближних фар чрезмерно опущен вниз, а это заметно снижает эффективность освещения обычных ламп.

Правильная работа корректора фар положительно отражается и на вашей безопасности, и на безопасности остальных участников дорожного движения. Потому ко всем неполадкам данного устройства относитесь очень серьезно.

Устранение неисправностей

Самостоятельно отремонтировать корректор — задача не из легких. В случае с автоматическим устройством панель приборов выдаст ошибку, которую можно считать сканером и с ее помощью обнаружить поломку.

Ремонт гидрокорректора фар потребует замены трубок с жидкостью, которые соединены с рукояткой на панели управления. Если при регулировке положения штока угол меняет только одна фара, то требуется диагностика и замена одного из поршней, передающих усилие.

Если не работает корректор фар с электрическим управлением, то панель приборов также покажет ошибку, считав которую, можно понять причину.

Чтобы не нанести вред оборудованию и блокам, диагностику следует проводить только сертифицированным прибором.

Автоматические корректоры фар

В процессе движения, особенно на пересеченной местности, водитель не всегда может оперативно реагировать на изменение дорожной обстановки, вовремя производить переключение положения фар вручную. В темное время суток для ослепления водителя встречного автомобиля достаточно доли секунды. Кроме этого, ручная корректировка предполагает элемент субъективности принятого решения, неточность установки светотеневой границы.

Видео — корректор фар Audi A8:

На современных автомобилях устанавливают автоматизированные корректоры фар, в схему которых входят:

датчики положения;
блоки управления (самостоятельные и интегрированные в другие системы управления кузовом авто);
исполнительные механизмы.

В качестве датчиков положения автомобилей первоначально применялись потенциометрические (резистивные) датчики. Датчик механически крепится на кузовном элементе. Движок потенциометра приводится в регулирование рычагом, закрепляемым на рычаге соответствующего колеса. Для эффективного регулирования в таком случае достаточно установки трех датчиков: на передних колесах и заднем мосте. Резистивные датчики недолговечны, поэтому со временем перешли на электромагнитные датчики, датчики Холла, ультразвуковые датчики расстояний. Принцип их механического действия не изменился.

Сигнал с датчиков положения поступает на блок управления корректором фар. В большинстве современных автомобилей территориально он расположен в блоке управлением кузовом либо в непосредственной близости от него.

Производители используют стандартные схемы обработки аналоговой либо цифровой информации о положении кузова. Более продвинутые системы корректируют положение светового потока, учитывая вектор движения (вправо-влево, вверх-вниз). Впервые такие динамические системы начали экспериментально устанавливать на гоночные автомобили. В процессе обработки информации они руководствуются помимо сигналов датчиков, цифровой информацией с блока ABS. Сейчас такими системами оснащено большинство серийных автомобилей среднего и премиум класса.

От: admin

Эта тема закрыта для публикации ответов.

Какими бывают корректоры фар авто

Принцип работы данных устройств основан на изменении установочного угла фар в зависимости от наклона кузова. Конструктивно квазистатический корректор состоит из следующих компонентов:

два датчики положения рамы (кузова), которые соединены с осями автомобиля с помощью специальных тяг;
исполнительные механизмы, соединённые с корпусом блок-фар;
электронный блок управления с индикаторами;
клавиша (переключатель) ручной коррекции положения фар.

Принцип работы динамического корректора аналогичен квазистатическим устройствам. Основное его отличие в электронной компоновке, которая присутствует не только блоке управления, но и в исполнительных устройствах. Такая конструкция обеспечивает более быстрое реагирование углом наклона оптики на изменение положения кузова. Мгновенная корректировка фар производится при малейших отклонениях.

Для дублирования работы автоматики в конструкции современных автокорректоров предусмотрен электромеханический корректор. При необходимости водитель с салона автомобиля может вручную регулировать угол наклона светового потока фар.

Виды ламп

Фары по методу действия лампы можно выделить в четыре типа:

Лампы накаливания
Галогенные
Ксеноновые
Светодиодные

Лампа накаливания

Самые простые, такие же, как обычные лампочки. Работа её обеспечивается вольфрамовой нитью, помещённой в безвоздушную стеклянную колбу. При подаче напряжения происходит нагрев вольфрамовой нити, что и порождает свет. Такие лампы не очень надёжны, они морально устарели: вольфрам постоянно испаряется с нити. Она утончается, что приводит в итоге к разрыву. Также такие устройства легко темнеют и очень восприимчивы к перепадам напряжения. Они ещё широко используются в быту, но постепенно выходят из употребления по причине множественных недостатков. На транспортных средствах уже не используются.

Галогенные лампы

Также часто используются в быту. Механизм её работы примерно такой же, – накаливание вольфрамовой нити, однако за счёт того, что внутрь колбы закачаны пары галогенов (йода или брома), которые взаимодействуют с атомами вольфрама и не дают последним осесть, они двигаются вокруг нити по спирали, периодически снова к ней прилипая.

Срок службы таких ламп во много раз дольше обычных ламп накаливания. Такие лампы имеют долгий ресурс эксплуатации, Здесь многое зависит от качества и, соответственно, стоимости. Хорошие галогенные лампы могут работать в течение нескольких лет постоянной эксплуатации. В технической документации обычно прописывают небольшие сроки службы, около тысячи часов непрерывной работы и далее, по факту же качественная галогенная лампа может прослужить в два–три раза дольше, чем предполагает срок эксплуатации. Важна здесь также полная исправность проводки в автомобиле. Неполадки с электроникой или аккумулятором сказываются на длительности работы фар.

Ксеноновые лампы (газоразрядные)

Также распространены в автомобильной промышленности. Первыми здесь были, как всегда, немцы – они поставили ксеноновые фары на BMW седьмой серии в 1994 году. Работает такое устройство за счёт нагревания газа ксенона – благородного газа, при нагревании выделяющего множество света. Такие лампы значительно мощнее газоразрядных. Скажем, при мощности в 35 Вт ксеноновая лампа рождает световой поток в 3000–3200 лм, что на треть больше, чем способна выдать галогенная лампа при вдвое большей мощности.

Ксеноновые лампы экономят электричество, выдают много света и долго служат (срок службы ксеноновой фары составит около двух тысяч часов, примерно в два–три раза больше, чем у своего галогенного аналога.), но дорого стоят. В таком устройстве кроме простых трёх агрегатов, о которых мы уже говорили, есть ещё и специальные нагреватели ксенона, состоящие из блока розжига и электронной системы управления температурой и мощностью. Эти механизмы повышают цену на фару в несколько раз.

Светодиоды

В основе светодиодного фонаря – полупроводниковый кристалл, который преобразует электрический ток в свет. Сначала такие устройства появились в промышленной сфере, но теперь они широко интегрированы в быт. В автомобильной промышленности светодиоды начали использоваться для побочного освещения — стоп-сигналы, подсветка приборной доски, освещение в салоне и так далее.

Считалось, что светодиодные лампы недостаточно ярки для установки в головные фары. Сейчас они светят очень ярко за счёт того, что устанавливаются целыми сегментами-сотами внутрь фары. Один светодиод выделяет меньше света, чем ксеноновая лампа, но установленные вместе они вполне покрывают нужное для безопасности количество освещения. Светодиод сам по себе представляет самодостаточный источник света. На некоторых моделях авто светодиодная фара состоит из двух–трёх десятков отдельных диодов. В каждом из них есть линза, кристалл, анод и катод, обеспечивающие постоянно напряжение тока. Перегорание или неисправность одного диода обычно не тащит за собой поломку остальных.

Инструкция по установке корректора фар своими силами

При поломке системы устройство нужно снимать и ремонтировать. Если механизм не подлежит ремонту, возможно, его придется заменить.

Краткая инструкция о том, как производится установка автоматического корректора с демонтажем электромеханического устройства (на примере модели Halla):

В первую очередь, снимается и извлекается электромеханический корректор.
Далее, вам потребуется немного увеличить технологическое отверстие для установка автоматического девайса, если размеры не соответствуют и в этом есть необходимость.
Новое гнездо для фиксации девайса следует зафиксировать при помощи клея или герметика.
После этого производится монтаж устройства в посадочное место.
Схема подключения корректора фар подразумевает использования контроллеров клиренса, их монтируем на задней части днища.
Теперь вам остается только уложить проводку от датчика, для этого можно использовать уже имеющиеся трубки. Управляющий модуль монтируется в любом удобном месте и подключается к аккумулятору.

Автоматическое включение фар после запуска двигателя

Чтобы организовать подобную схему работы, можно пойти в двух направлениях: подключиться к датчику давления масла или к ручнику.

Способ 1: Подключение к датчику давления масла

Для осуществления такого подключения потребуется:

реле;
транзистор (2 штуки);
провода;
микросхема К561ТП1.

Все детали размещаются в небольшом корпусе от реле, после чего прибор необходимо подключить к датчику давления масла. Когда давление в системе смазки двигателя нормализуется, то есть при включении мотора, датчик будет размыкаться, а питание с него перейдет на конденсатор. В конечном счете, напряжение на реле будет подаваться через включенные в подачу питания фар транзисторы. При отключении двигателя, питание с датчика подается на нужную лампу, расположенную на приборной панели. В это время конденсатор, который входит в блок управления фарами начинает разряжаться и подача питания к реле останавливается.

В этом случае управлять фарами можно также в ручном режиме, если применить параллельное подключение. Для того чтобы задать время отключения и включения фар достаточно подобрать сопротивление на плате. Чем этот параметр будет выше, тем через больший отрезок времени фары включатся и отключатся.

Правда и этот метод нравится далеко не всем, так как такая схема намного сложнее (нужно тянуть провода и произвести 3-4 соединения).

Способ 2: Подключение к ручнику

Это способ намного проще, так как в этом случае достаточно лишь чуть-чуть доработать схему подключения фар при зажигании, о которой мы говорили в самом начале. Для этого достаточно добавить еще одно реле и короткий провод (порядка 25 см) к штатному контакту кнопки ручника.

Благодаря такому способу фары будут отключаться, как только вы потяните ручник, и загораться когда вы его отпустите.

Динамические корректоры

Своим появлением динамические автокорректоры фар обязаны массовым переходом на ксеноновые источники освещения. Связано это главным образом с тем, что мощный световой поток от ксенона более опасен, чем свет от галогенных аналогов. Даже кратковременная яркая вспышка приведет к ослеплению водителя встречного автомобиля и возникновению ДТП. Поэтому жизненно необходима регулировка фар. Автокорректор справится с этим делом наилучшим образом.

Главное отличие данной системы от рассматриваемой выше заключается в том, что она намного быстрее реагирует на изменение угла наклона, скорости высоты транспорта. Времени уходит очень мало — какие-то доли секунды

То есть делает это она практически мгновенно, что очень важно при использовании ксеноновых фар

Благодаря динамическому корректору световой поток будет всегда оставаться на заданном уровне в любой ситуации движения автомобиля:

разгон;
прохождение поворотов;
торможение;
движение по неровной дороге.

Таким образом, насколько бы яркими ни были лампы, для всех остальных водителей они полностью безопасны.

( 1 оценка, среднее 5 из 5 )

Что это такое

Для начала нужно понять, что такое современные адаптивные фары в автомобилях и какими особенностями отличается адаптивное освещение на нынешних автотранспортных средствах.

Каждый человек, даже никогда не сидевший за рулём, прекрасно знает о важности эффективного и качественного освещения дороги. Этот фактор имеет непосредственное влияние на безопасность, и возможность попасть в дорожно-транспортное происшествие

Для современной машины важно обеспечить несколько ключевых моментов:

Нужно дополнительно подсвечивать обочину. Это позволяет вовремя заметить пешеходов, перебегающих дорогу животных, либо иные препятствия и объекты.
Для водителя требуется чётко видеть происходящее на дороге впереди него. Причём не на расстоянии 2-3 метра, а намного дальше. Иначе автомобилист попросту не успеет отреагировать и вовремя нажать на тормоз, либо совершить манёвр.
При хорошем освещении дороги и обочины, свет не должен становиться проблемой для водителей встречного транспорта. То есть слепить их.
В случае движения за пределами города, где отсутствует уличное освещение, а также наблюдается меньший поток машин, яркость работы фар должна быть выше.

Классическая система оптики в машине состоит из фар ближнего и дальнего света. Такой механизм позволяет переключаться с одного режима на другой. При этом направление свечения у них всё равно одинаковое. Дальнюю оптику включают в основном за городом, чтобы видеть большой по продолжительности участок дороги по ходу движения. В городе и при плотном трафике активируется ближний свет.

И теперь логично разобраться в том, что же такое адаптивный свет и чем работа таких фар отличается от классического механизма.

Здесь предусмотрен совершенно иной подход к работе иллюминации, поскольку оптика подстраивается или адаптируется под конкретные текущие условия. Отсюда и название системы. Причём разработчики регулярно совершенствуют узел, добавляют новые режимы, технологии и возможности.

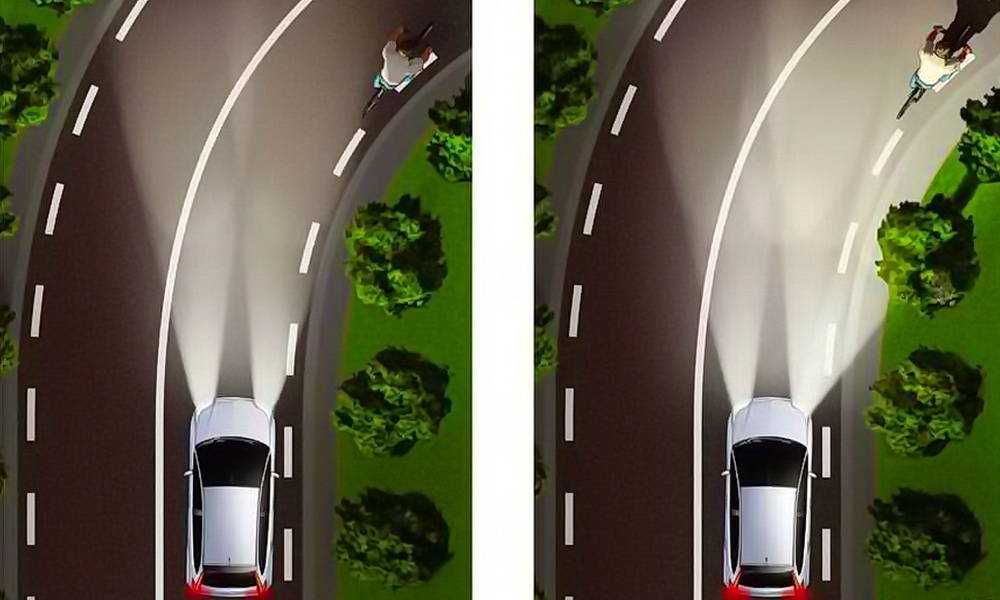

Принцип работы адаптивных фар

Адаптивным светом можно назвать элементы автомобильного освещения, которые в автоматическом режиме подстраиваются под текущие условия перемещения транспортного средства. Это происходит по мере набора или уменьшения скорости, при входе в повороты или в зависимости от уровня внешнего освещения. Когда машина поворачивает в сторону, луч света движется за направлением руля.

Всё чаще в заводской комплектации на автомобили устанавливаются адаптивные ксеноновые фары и биксеноновые аналоги. Они демонстрируют лучшую эффективность работы в сравнении с классической схемой ближний-дальний.

Такая система включает в себя 3 основных узла.

Специальные устройства. Они отвечают за обработку данных, которые позволяют системе распознать положение и характер движения транспортного средства. Эти контроллеры следят за углами, освещением, поведением и положением колёс, учитывают параметры с видеокамер, фиксируют продольное ускорение и пр. Это не только датчики, но и разного рода вспомогательные элементы, которые работают на благо всей адаптивной оптики.
Управляющий и контролирующий блок. Именно на него приходит вся информация, которая обрабатывается электроникой. Блок управления, считав данные и проанализировав их, передаёт дальше команду на исполнительные механизмы.
Исполнительные механизмы. Они уже отвечают за то, чтобы выполнить команду блока управления.

Первые адаптивные фары, разработанные автоконцерном Volkswagen, начали улучшать видимость дорожного полотна для водителя при входе в повороты. Лучи направлялись не прямо, как в обычных фарах, а поворачивали вместе с самой машиной в зависимости от изменяемого угла.

Затем в состав адаптивной оптики включили видеокамеры, что позволило обеспечить регулировку и контроль над световыми лучами. Последующие усовершенствования позволили системе автоматически менять освещение, чтобы не слепить встречный транспорт.

Передовыми разработчиками, которые развивают технологию адаптивного света и внедряют новые возможности, выступают компании Valeo, Hella и AAL (All Automotive Lightning).

Правила установки корректора

Поскольку автоматический корректор фар – удовольствие не из дешёвых, всё больше автолюбителей осваивают собственноручное конструирование и установку такого устройства. Динамический регулятор изготовить в домашних условиях не получится, а вот электромеханический – другое дело. Любой разбирающийся в конструкции автомобиля водитель сможет это сделать.

Что нужно для установки

Для установки нового электромеханического автокорректора на фары потребуются такие подручные средства:

по 5 штук многожильных проводов сечением 0,35 мм кв. длиной 1,65 м и 2,55 м;
20 электрических клемм типа «мама»;
2 трубки ПВХ;
1 колодка с 5 контактами;
2 колодки с 11 контактами;
2 толстых кабеля для питания.

комплект деталей для установки.

Кроме того, для задуманного дела надо быть на «ты» с паяльником.

Пошаговая инструкция

Сама установка корректора положения фар проходит по такому алгоритму:

Перекрыть трубки возле аккумулятора, слить с них всю жидкость.
Демонтировать главный цилиндр. Обычно он откручивается отвёрткой по направлению против часовой стрелки.
Снять рычаг с блока управления корректора фар в салоне. Для этого можно применить свечной ключ.
Извлечь блок, трубопроводы и пробку из моторного щита автомобиля.
Отмерить и отрезать подходящую длину проводов, которые будут соединять блок корректора с моторедукторами.
Надёжно заизолировать проводку.
С одной её стороны нужно распаять клеммы, а затем аккуратно вставить их в колодку подключения.
Следующий шаг – протянуть проводку в отверстие моторного щита.
Точно так же стоит распаять клеммы на другом конце проводки, а после этого поместить их в отверстия для подключения моторедукторов. Колодки перед этим должны быть надёжно изолированы.
Подвести электропитание от 4 клемм типа «мама».
Через клемму, которая подводится к реле зажигания, нужно подключить массовый провод.
Установить моторедукторы в штатное отверстие, надёжно закрепить их посредством прокладок и жгутов.
Выставить на датчике корректора нулевое положение.

Этап установки регулятора.

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).

Схема регулировки света фар автомобиля

Регулировки света фар осуществляется в следующем порядке:

Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.
