Как расшифровать коды ошибок на всех моделях honda

Содержание:

У вас была машина GM с 1980 по 1995 год? Если это так, есть большая вероятность, что у вас есть разъем OBD1 (ALDL) в вашей модели автомобиля.

Этот разъем уникален и применим к Pontiac, Chevrolet, GMC, Oldsmobile, Cadillac, Buick и т. Д. Хорошая вещь с разъемом OBD1 заключается в том, что вы можете читать коды неисправностей дома без каких-либо диагностических инструментов.

Для этого типа разъемов существуют специальные средства диагностики, но они не нужны, так как вы можете их прочитать и без инструмента.

Если у вас более новый автомобиль и вам нужен диагностический прибор OBD2, вы можете проверить другие наши статьи. Список кодов OBD2.

Проявление ошибки P0061, симптомы

• Загорание индикатора Check Engine на приборной панели автомобиля;
• Неровный холостой ход двигателя;
• Падение мощности двигателя при ускорении автомобиля;
• Двигатель глохнет.

Как сканером прочитать ошибку P0061?

При диагностировании данной ошибки диагност выполнит следующее:

• Считает все сохраненные данные и коды ошибок с помощью сканера OBD-II, очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли код P0061 снова;
• Если код ошибки появится снова, визуально осмотрит электрические провода и разъем подогреваемого датчика кислорода 3 (банк 2) на предмет короткого замыкания, ослабления и наличия повреждений;
• Измерит напряжение и сопротивление подогреваемого датчика кислорода 3 (банк 2), сравнит полученные значения со значениями, указанными в технических условиях производителя, и при необходимости заменит неисправный датчик кислорода.

Как правильно диагностировать ошибку P0061

• Замена подогреваемого датчика кислорода 1 или 2 вместо подогреваемого датчика кислорода 3;
• Пренебрежение очисткой разъема подогреваемого датчика кислорода 3 (банк 2).

Если появилась ошибка P0061, чем это грозит?

Ошибка P0061 считается не очень серьезной, однако ее не стоит игнорировать. при указанной несиправности серьезных проблем с управляемостью автомобиля обычно не возникает, однако возможно увеличение объема выбросов вредных веществ с отработавшими газами автомобиля.

Если проблему долго не решать это может привести к преждевременному выходу из строя каталитического нейтрализатора, а также повреждению других компонентов автомобиля. При обнаружении данного кода рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Распиновка проводов разъема OBD1

Разъем OBD1 имеет 12 контактов, но не все из них используются в большинстве моделей автомобилей. Стандартные контакты, такие как заземление, питание и диагностический штифт, одинаковы в большинстве моделей автомобилей.

Убедитесь, что вы правильно подключаете провода, поскольку, если вы не будете осторожны, это может привести к повреждению электрической системы и блоков управления вашего автомобиля, что может оказаться очень дорогостоящим.

Вот как выглядит распиновка разъема OBD1 в большинстве моделей автомобилей, точную распиновку смотрите в руководстве по ремонту:

• A = Земля
• B = диагностический терминал
• C = A.I.R
• D = Скоро загорится сервисный двигатель
• E = последовательные данные
• F = T.C.C
• G = Топливный насос
• H = Вход скорости торможения
• J = нет
• K = нет
• L = Нет
• M = последовательные данные

СВЯЗАННЫЙ: ELM327 Bluetooth PIN / код ключа

Почему ошибки появляются при высокой влажности на улице

Предупредительный индикатор может загореться или моргать после запуска машины в сырую погоду. Причиной неисправности является конденсат, попадающий в штекеры и нарушающий контакт или изменяющий сопротивление цепи. По мере прогревания моторного отсека или салона влага испаряется и проблема исчезает, но владельцу необходимо найти колодку с поврежденным или бракованным уплотнителем (в противном случае контакты начнут покрываться слоем окислов, что вызовет отказ электроники автомобиля).

Некоторые владельцы после осенних выездов на бездорожье отмечают включение индикатора Check Engine и нарушение режима работы силовой установки. Причиной является некорректное формирование искры в одном или нескольких цилиндрах (при тестировании обнаруживаются ошибки вида P0301, P0302, P0303 или P0304, позволяющие найти неисправную свечу или залитую водой катушку).

Как читать коды OBD1 дома

Наш метод считывания без диагностического прибора состоит в том, чтобы замкнуть замыкание контакта A и контакта B. Затем автомобиль войдет в режим диагностики и несколько раз мигнет «индикатор проверки двигателя», и мы должны подсчитать количество миганий, чтобы выяснить диагностику. коды.

Как читать коды:

1. Всегда подключайте автомобильное зарядное устройство к автомобилю при выполнении любых электромонтажных работ, требующих включения зажигания. Низкое напряжение может вызвать множество проблем при поиске и устранении неисправностей и многих кодов ошибок, которые нам не нужны.
2. Установите перемычку между контактом A и контактом B.
3. Оставьте перемычку на месте и включите зажигание. Не запускайте двигатель.
4. Индикатор проверки двигателя начнет мигать. Подсчитайте вспышки. Между кодами будет более длинная пауза, если у вас несколько кодов неисправностей, и более короткая пауза между цифрами кодов неисправностей. Например, код 16 = 1 мигание * Пауза * 6 миганий.
5. Когда будут выведены все коды неисправностей, будет мигать код 12 — 1 мигание * Пауза * 2 мигания.
6. Запишите все полученные номера кодов неисправностей и проверьте таблицу кодов неисправностей ниже в статье.
7. Снимите перемычку и зарядное устройство автомобильного аккумулятора.

Метод самодиагностики при появлении неисправностей

Для проведения автоматической диагностики блоков управления необходимо:

1. Установить ключ в личинку замка зажигания, а затем нажать и удержать кнопку сброса суточного пробега, расположенную на приборной панели.
2. Повернуть ключ и пустить мотор.
3. Дождаться старта процедуры диагностики (определяется по прерывистому движению стрелок измерителя скорости и частоты вращения коленчатого вала от нулевой отметки до максимума и обратно), а затем отпустить кнопку.

Режимы диагностики переключаются по кругу короткими нажатиями на кнопку сброса:

1. Первый экран позволяет просмотреть общую информацию о бортовой системе, выведенную на дисплей на щитке приборов между спидометром и тахометром.
2. Вторая страница предназначена для проверки работоспособности сигнальных ламп и компонентов жидкокристаллического экрана (неисправные элементы не включаются).
3. Третье переключение позволяет получить данные об остатке топлива в баке (в литрах). Если в цепи индикации обнаружены повреждения, то на экране отобразятся 4 тире.
4. Последующее нажатие на кнопку выводит информацию о мгновенном расходе топлива (двигатель продолжает работать).
5. Пятый экран позволяет получить данные о состоянии цепей сенсоров расхода горючего (индикатор D), уровня масла в картере мотора (литера H), количества топлива и определения температуры охлаждающей жидкости (буквы J и T соответственно). Если в цепи питания датчиков обнаружен обрыв, то к обозначению ошибки добавляется литера O, при коротком замыкании в код вводится буква С. Модуль диагностики позволяет отобразить несколько кодов неисправностей в одной строке.

Индикатор Check Engine

Блок управления двигателем контролирует работоспособность цепей зажигания, подачи топлива и снижения токсичности отработавших газов. При обнаружении проблем включается контрольная лампочка, расположенная в комбинации приборов (индикатор горит непрерывно или может равномерно мигать, а затем отключиться). Например, моргающий режим активируется при заправке топливом низкого качества.

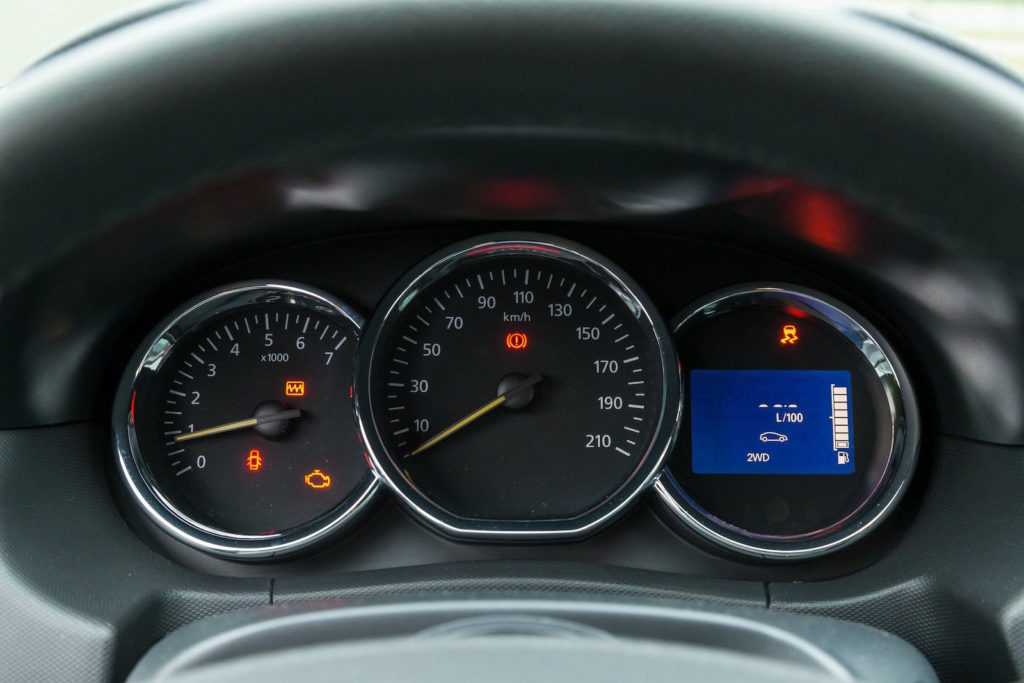

Как выглядит значок

Для отображения режима Check Engine используется индикатор оранжевого цвета с пиктограммой в виде силуэта двигателя. На машинах до рестайлинга сигнальная лампа находится в поле под дисплеем. В более молодых моделях светодиод перенесен на циферблат тахометра.

Причины появления

Основные причины включения контрольного индикатора:

• нарушение искрообразования, силовой агрегат троит и воздушно-топливная смесь выбрасывается в каталитический нейтрализатор;
• засорение ячеек топливного фильтра, снижающее давление в рампе;
• ухудшение условий подачи воздуха из-за забитого воздушного фильтра;
• постоянные или плавающие дефекты датчиков, установленных на бензиновом или дизельном двигателе;
• выход из строя лямбда-зондов или жгутов проводки, соединяющих датчики с блоком управления.

Действия в случае появления

Индикатор Check Engine включается на 1-3 секунды в момент активации зажигания, указывая на проведение опроса датчиков блоком управления мотором. Если водитель обнаруживает, что горит чек двигателя на движущемся автомобиле, то необходимо остановиться и выключить зажигание, а затем повторно запустить силовую установку. Если индикация сохранилась, то необходимо проверить состояние воздушного фильтра и корректность подключения проводов системы зажигания.

Определить причину срабатывания индикации может только компьютерная диагностика.

Можно ли продолжать движение

Если в комбинации приборов загорелся чек, то водитель может добраться до места диагностики при отсутствии дополнительной индикации. Например, при активации лампы аварийного давления масла или росте температуры антифриза выше допустимого предела следует остановиться и заглушить силовой агрегат. При передвижении с горящим значком Check Engine рекомендуется снизить скорость и не совершать резких разгонов. Появление посторонних звуков из-под капота указывает на необходимость немедленной остановки и отключения двигателя.

Что означает код ошибки P0061

Диагностический код неисправности P0061 указывает на ненормальное (по сравнению со значением, указанным в технических условиях производителя) сопротивление нагревателя датчика кислорода 3 (банк 2).

Почему появилась ошибка P0061

Код ошибки P0061 указывает на то, что модуль управления двигателем (ECM) обнаружил, что сопротивление подогреваемого датчика кислорода 3 (банк 2) находится за пределами диапазона, установленного производителем автомобиля. ECM автомобиля использует сигнал, полученный от датчика кислорода, для контроля содержания кислорода в выхлопных газах автомобиля и регулирования соотношения топлива и воздуха в смеси, подаваемой в цилиндры двигателя.

Нагреватель датчика кислорода используется для нагрева внутренних компонентов датчика кислорода для обеспечения более быстрой обратной связи с ECM автомобиля. Это необходимо для снижения выбросов вредных веществ с отработавшими газами автомобиля при запуске двигателя, особенно если двигатель запускается в холодном состоянии. Датчик кислорода может передавать точные показания только при нагреве до нормальной рабочей температуры. Компьютер автомобиля определяет температуру датчика кислорода, контролируя сопротивление датчика. Если сопротивление будет находиться за пределами установленного диапазона, компьютер посчитает, что датчик кислорода не достиг необходимой температуры. В этом случае в памяти ECM сохранится код ошибки P0061.

Основная причина ошибки P0061

• Короткое замыкание, обрыв или повреждение электрических проводов, относящихся к подогреваемому датчику кислорода 3 (банк 2);
• Короткое замыкание, коррозия или повреждение электрического разъема подогреваемого датчика кислорода 3 (банк 2);
• Износ или повреждение нагревательного элемента внутри подогреваемого датчика кислорода 3 (банк 2);
• Неисправность модуля управления двигателем (ECM).

Другие индикаторы, свидетельствующие о поломках

В комбинации приборов автомобиля предусмотрены световые индикаторы, предупреждающие о неисправных системах. Одновременно проблема может фиксироваться контроллерами, код ошибки считывается при самодиагностике или тестовым прибором. Часть неисправностей, отображаемых лампами, не препятствует продолжению движения. Расположение контрольных индикаторов зависит от поколения машины.

Цветовые обозначения

Для отображения неисправностей используются индикаторы:

• красного цвета (дальнейшая эксплуатация автомобиля запрещена или нежелательна);
• оранжевого цвета (допускается передвижение в зону ремонта).

Диагностика неисправностей

Включение красного силуэта автомобиля с открытыми дверями указывает на их неплотное запирание. Стоит проверить и крышку багажника. Проблема возникает в случае повреждения или замыкания датчиков (замки дверей при этом заперты). Для устранения ошибки следует плотно закрыть крышки или убедиться в исправности концевого переключателя. Оранжевый сигнализатор подушек безопасности должен включиться на несколько секунд после активации зажигания. Постоянное горение индикатора указывает на проблемы с подушками или блоком управления.

Включение красных ламп зарядки батареи, аварийного давления масла, перегрева, низкого уровня тормозной жидкости или некорректной работы гидравлического блока ABS указывает на необходимость остановки и выключения силового агрегата. Дальнейшая эксплуатация машины допускается после проведения диагностики и определения причин включения сигнализаторов (например, лампа низкого давления масла может сработать из-за поломки датчика или отказа насоса).

Оранжевый индикатор замены масла напоминает водителю о необходимости проведения обслуживания. Дальнейшее движение автомобиля допускается. Сигнализатор с пиктограммой графика (называется владельцами пилой или спиралью) используется на машинах с бензиновыми моторами, лампа может работать в 2 режимах. При включении красного светодиода запрещаются дальнейшее движение и работа двигателя (например, отмечены случаи выхода из строя дроссельного блока с одновременной фиксацией ошибки U1123).

Активация оранжевого светодиода в индикаторе с изображением графика указывает на неисправности электрических или электронных блоков, допускающие движение. Водителю необходимо снизить скорость и добраться до ближайшего автосервиса. На кроссоверах с дизелем имеется сигнализатор попадания воды в топливный фильтр. При включении светодиода автомобиль передается на сервис.

Считыватель кода OBD1

На рынке также есть много считывателей кода OBD1, которые облегчают работу. Со сканером кода OBD1 вам не нужно закорачивать разъем, и вам не нужно считать вспышки на приборной панели.

Вы получите проблему в виде открытого текста на своем устройстве, и это, конечно, отличное вложение, если вы читаете много кодов неисправностей от старых автомобилей.

На рынке есть несколько различных сканеров кода в разных ценовых диапазонах. Некоторые сканеры могут считывать коды OBD1 и OBD2, но это довольно дорого. Я нашел действительно доступный сканер Innova 3123. У вас есть два разных варианта: автомобили Ford или GM. Если вы хотите еще раз взглянуть на сканер, вы можете найти его здесь, на Amazon:
