Правильная настройка карбюратора к151д

Описание конструкции

Карбюратор К-151Д, устанавливаемый на автомобиль с двигателем ЗМЗ-4063, имеет два расположенных рядом вертикальных канала (камеры) для прохода воздуха, в нижней части каждого из которых установлена поворотная дроссельная заслонка. Привод дроссельных заслонок устроен так, что по мере нажатия на педаль акселератора сначала открывается одна, а затем другая заслонка. Камера, в которой дроссельная заслонка открывается раньше, называется первой, другая – второй.
В средней части каждого из главных воздушных каналов имеются конусообразные сужения-диффузоры, создающие разрежение в потоке воздуха, необходимое для подсасывания топлива из находящейся в корпусе карбюратора специальной емкости — поплавковой камеры. Необходимый для нормальной работы карбюратора уровень топлива в поплавковой камере поддерживается при помощи механизма с поплавком и игольчатым клапаном.
Поплавковый механизм карбюратора полностью (вместе с иглой и поплавком) размещен в корпусе карбюратора и доступен для визуального контроля после снятия крышки (уровень топлива в поплавковой камере можно измерить, не вынимая поплавка).
Карбюратор состоит из трех основных частей:верхней — крышки корпуса, с фланцем и шпильками крепления корпуса воздушного фильтра, с устройством вентиляции поплавковой камеры и деталями пускового устройства. Крышка крепится семью винтами к корпусу карбюратора через картонную прокладку;средней — корпуса карбюратора, с поплавковой камерой и поплавковым механизмом, топливоподводящим штуцером и топливодозирующими системами;нижней — корпуса дроссельных заслонок, с дроссельными заслонками и механизмом их привода, а также устройством холостого хода, крепящемся к корпусу карбюратора снизу двумя винтами через три прокладки (две тонкие – картонные и одна толстая – пластмассовая).
В карбюраторе имеются следующие системы, устройства и механизмы:
  поплавковый механизм;
  топливодозирующие системы;
  главные дозирующие системы
  первой и второй камер;
  система холостого хода;
  переходная система второй камеры;
  эконостат;
  ускорительный насос;
  пусковое устройство
  клапан-экономайзер отключения топливоподачи на режиме принудительного холостого хода (ЭПХХ);
  система вентиляции картера;
  система вентиляции поплавковой камеры;
  механизм управления дроссельными заслонками.Система холостого хода — автономная, с регулировкой состава смеси.
Во второй камере карбюратора имеется переходная система с подачей топлива непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной
заслонки второй камеры.Ускорительный насос диафрагменного типа, вступающий в работу при резком нажатии на педаль акселератора. Для обогащения горючей смеси при полной нагрузке во второй камере предусмотрен эконостат.Пусковое устройство — полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится при помощи ручного привода. В момент пуска двигателя пневмокорректор под действием
разрежения, возникающего во впускном трубопроводе, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве.
Система отключения подачи топлива (экономайзер принудительного холостого хода) вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель. Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных веществ в атмосферу.

Типичные неисправности

Неисправностей у карбюраторов не так уж и много. Зная устройство карбюратора К-151, ремонт и регулировка не вызовет трудностей даже у новичков. Неисправности связаны с неверной регулировкой или неправильным ремонтом.

Так, одна из самых главных неисправностей, устранить которую очень сложно, это повышенный расход топлива. Также выхлопные газы могут быть темными ли черными. Потеря динамики говорит о неисправности в системе питания. Еще одна популярная неисправность – это холостой ход. Он либо пропадает совсем, либо мотор на холостом ходу не может работать стабильно.

Чаще всего большинство проблем можно решить прочисткой жиклеров карбюратора К-151. Воздушные и топливные жиклеры могут забиваться из-за некачественного бензина, старых шлангов, грязных воздушного и бензинового фильтра.

Другая причина, из-за которой двигатель может работать нестабильно – это перегрев карбюратора. Металл корпуса агрегата очень мягкий и по причине перегрева легко деформируется. В результате между крышкой и корпусом образуется щель. Через нее подсасывается лишний воздух, и отрегулировать карбюратор хоть как-то стабильно не представляется возможным. Нередко причиной неисправности карбюратора К-151 может быть износ элементов и узлов. Это касается резиновых мембран, пружинок, жиклеров.

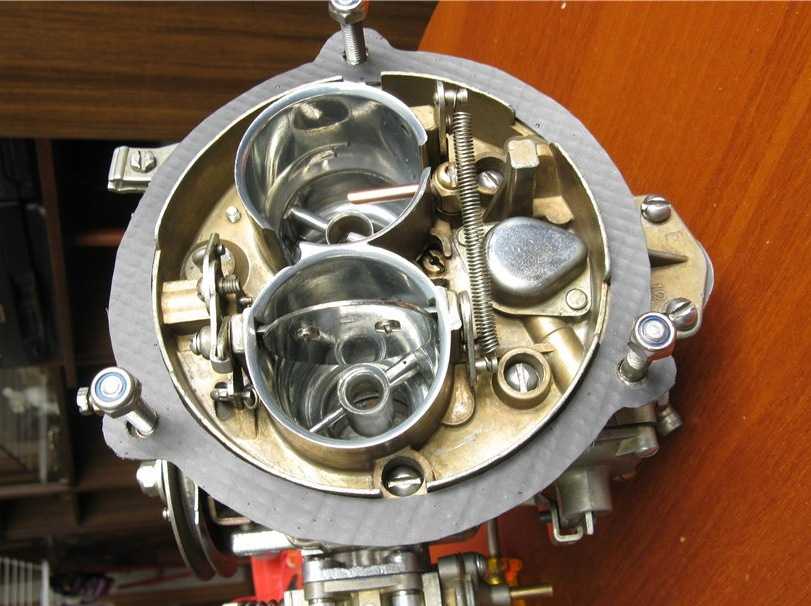

Устройство карбюратора К 151

Карбюратор К 151 «Пекар» работает по той же схеме, что и аналогичные карбюраторы. Неизменной всегда остается задача по приготовлению топливовоздушной смеси с последующей подачей в цилиндры двигателя.

Конструктивно карбюратор состоит из следующих элементов:

В случае неисправности, карбюратор начинает работать некорректно. Это означает, что УАЗ в нашем случае «Буханка» начинает потреблять слишком много топлива или развивает не полную мощность. Бывают случаи, что двигатель может совсем не завестись. Чтобы устранить эту проблему, карбюратор нужно снять, осмотреть и настроить.

Схема карбюратора К 151

Блог про Уаз

О книге : Руководство. Издание 2003 года. Формат книги : файл pdf в архиве zip Страниц : 76 Язык : Русский Размер : 9.3 мб. Скачивание : бесплатно, без ограничений и паролей

Карбюратор К-151. Устройство, регулировка, ремонт.

В книге рассмотрены особенности конструкции и работы автомобильных карбюраторов семейства К-151 производства ОАО «ПЕКАР». Приведены основные характеристики и параметры узлов и систем карбюратора. Изложены особенности эксплуатации и технического обслуживания карбюраторов и связанных с ним систем автомобиля — экономайзера принудительного холостого хода и снижения токсичности.

Даны рекомендации по обнаружению и устранению характерных неисправностей. Приведены указания по разборке, сборке, диагностике, регулировке и ремонту узлов и систем карбюраторов. Цветные иллюстрации способствуют лучшему пониманию материала.

Карбюраторы серии К-151 выполнены по общим типовым схемам, но по конструкции кардинально отличаются от широко распространенных карбюраторов типов «Вебер», «Озон» и «Солекс» и практически не имеют с ними общих деталей. Необходимость создания карбюраторов серии К-151 вызвана расширением модельного ряда Горьковского и Ульяновского автозаводов, автомобили которых оснащены двигателями Заволжского моторного завода (ЗМЗ).

По сравнению с предыдущими моделями карбюраторов ОАО «ПЕКАР» карбюраторы серии К-151 обеспечивают более качественное смесеобразование и точное дозирование топлива на всех эксплуатационных режимах, что в достаточной мере удовлетворяет требованиям существующих и перспективных норм токсичности отработавших газов и топливной экономичности.

ОАО «ПЕКАР» выпускает базовый карбюратор серии К-151 и семь его модификаций — К-151В, 151Г, 151Е, 151И, 151Д, 151П и 151Н, предназначенных для установки на четырехцилиндровые двигатели ЗМЗ автомобилей ГАЗ, УМЗ — автомобилей УАЗ и УЗАМ — автомобилей Иж.

Все модификации карбюраторов этого семейства однотипны: двухкамерные двухдиффузорные с падающим потоком горючей смеси и пневматическим торможением топлива, сбалансированной поплавковой камерой, элементами закрытой системы вентиляции картера и последовательным открытием дроссельных заслонок. Они различаются в основном тарировочными данными и наборами комплектаций дополнительными элементами.

Карбюраторы серии К-151 снабжены односекционной поплавковой камерой с пустотелым латунным поплавком; автономной системой холостого хода (АСХХ); главными дозирующими системами в первичной и вторичной камерах, переходной системой вторичной камеры; системами отбора управляющего разрежения дпя вакуумного корректора распределителя зажигания и клапана рециркуляции отработавших газов (не на всех модификациях); клапаном отключения подачи топлива на режиме принудительного холостого хода (ПХХ); механическим приводом дроссельной заслонки вторичной камеры; диафрагменным механизмом пуска и прогрева холодного двигателя с ручным приводом воздушной заслонки; эконостатом; диафрагменным ускорительным насосом.

Модификации К-151В и К-151Г предназначены для двигателей семейства УМЗ-417.10 рабочим объемом 2,45 л. автомобилей УАЗ-31512, 31514, 3741, 3962, 2206, 3303, 3909. Они отличаются от базового карбюратора, и от всех других модификаций семейства, тарировочными данными, наличием клапана разбалансировки поплавковой камеры с электроприводом, отсутствием штуцеров обратного слива топлива и отбора управляющего разрежения для клапана системы рециркуляции отработавших газов.

Обе модификации имеют одинаковые тарировочные данные и различаются лишь конструкцией привода дроссельных заслонок: у модификации К-151В на оси дроссельной эаслонки первичной камеры установлен рычаг для соединения с педалью акселератора с помощью системы тяг, у К-151Г вместо рычага смонтирован сектор для подсоединения гибкого троса.

Карбюратор К151С: ремонт, регулировка

Осуществляется несколько видов регулировок. Так, можно настроить холостой ход, уровень топлива в поплавковой камере, положение дроссельной и воздушной заслонок.

Уровень горючего изменяют при помощи подгибания поплавка. Параметр замеряют по специальной поверхности в поплавковой камере. Лучше доверить эту операцию профессиональным мастерам, но при необходимости это можно осуществить своими руками.

Для настройки холостого хода необходимо прогреть двигатель до его рабочей температуры. Далее открывают дроссельную заслонку и выкручивают регулировочные болты:

• винт количества с пружиной;
• винт качества.

Двигатель наберет обороты. Затем винты закручивают до момента, когда мотор станет работать нестабильно. Затем болтом количества увеличивают обороты до момента, пока двигатель станет работать ровно. Регулировочный механизм, отвечающий за качество, закручивают до упора. Что делают после этого?

Далее винт количеств подкручивают так, чтобы мотор стабильно работал на оборотах 700-800 в минуту. Если винт количества завернуть больше, то будут провалы при нажатии на газ. Если обороты высокие, их убавляют регулировкой положения дроссельной заслонки.

Функции и устройство карбюратора

В современных двигателях за приготовление ТВС отвечает электронная система, работающая в паре с инжектором. Предшественником этой схемы является карбюратор, который в состоянии готовить качественную горючую смесь без какого-либо участия электронных мозгов. А поскольку пропорции смеси меняются в зависимости от режима работы мотора, карбюратор должен уметь готовить оптимальный состав при любых нагрузках, от холостых до максимальных оборотов вращения коленвала. И, нужно сказать, он хорошо справляется с этой задачей. Даже сегодня К-151 можно встретить на таких отечественных автомобилях, как «Газель» со всеми её модификациями, ИЖ, «Волга», и, конечно же, УАЗ.

Хотя в ассортименте торговой марки Пекар имеется немало моделей, «сто пятьдесят первой» отведено почётное место, причём существует немало модификаций этого карбюратора, отличающихся в названии буквой после численного обозначения модели. В частности, автомобили ГАЗ-3302 (или просто «Газель»), а также ГАЗ-3102 («Волга») комплектуются карбюратором модификации К-151С. Различия между модификациями состоят в жиклёрах разного диаметра, рассчитанные для подготовки ТВС для конкретных силовых агрегатов.

Состав карбюратора Пекар-151:

• корпус с поплавковой камерой;
• вторичный верхний корпус, в котором устанавливаются дроссельные заслонки, управление которыми осуществляется приводным тросиком, соединённым с педалью акселератора;
• крышка ПК, служащая площадкой для установки запорного механизма, предотвращающего переполнение камеры горючим. Здесь же расположена воздушная заслонка, используемая при пуске и прогреве холодного мотора;
• дозирующая система, которая ответственна за формирование топливовоздушной смеси и включает каналы определенного диаметра, два воздушных и такое же количество топливных жиклёров;
• подсистема холостого хода, используемая при работе силового агрегата в режиме холостых оборотов. Включает обводной канал, по одному топливному и воздушному жиклёру, винты регулировки количества/качества горючей смеси, клапан экономайзера мембранного типа;
• насос-ускоритель, отвечающий за равномерную динамику двигателя, без провалов при резком увеличении оборотов. Включает дополнительные каналы, проходящие в корпусе с поплавковой камерой, мембранное устройство, шариковый клапан и распылитель бензина;
• эконостат – деталь, которая обогащает смесь при работе мотора на повышенных оборотах. Включает систему дополнительных каналов, предназначенных для подачи во впускной коллектор внеплановой порции горючего при полностью открытых дроссельных заслонках;
• переходная система, которая задействуется на начальной стадии открытия ДЗ, расположенной во вторичной камере и служит для плавного роста оборотов. Включает в себя пару жиклёров обеих типов.

Таким образом, К-151 относится к категории двухкамерных карбюраторов, в котором ДЗ открываются последовательно. Во входной штуцер интегрирован сетчатый фильтр. Предусмотрен в нём и топливопровод, предназначенный для слива излишков бензина обратно в бак и для защиты от избыточного давления в камере. Как видим, простым это устройство назвать нельзя, поэтому для выполнения его настроек требуется немалый опыт.

Как снять карбюратор К 151 «Пекар» на УАЗе?

Для этого нужно зайти в салон автомобиля на водительское или пассажирское место спереди и открыть люк моторного отсека. Следующим этапом нужно снять воздушный фильтр. Для этого вначале откручиваются верхние гайки крепления, после чего, снимается сам фильтрующий элемент. Будьте осторожны и не уроните гайки в диффузор!

Теперь выкрутите гайки крепления корпуса фильтра. Поднимите ее вверх, отсоедините тонкий шланг и отложите корпус в сторону. Теперь отсоедините все тяги, связанные с дроссельной заслонкой. Чтобы не сломать пластиковые элементы, рекомендуется воспользоваться плоской отверткой.

Выкрутите крепления всех шлангов, удерживающих агрегат, и снимите их. Останутся четыре гайки, которые удерживают карбюратор на коллекторе. Открутите их и снимите агрегат.

Остались вопросы по снятию? Смотрим это видео:

Это интересно: Как прокачать сцепление: распишем по пунктам

Ремонт

В процессе эксплуатации автомобиля в карбюраторе могут возникать различные неисправности, основные признаки сбоев в этом устройстве:

• повышенный расход топлива;
• черный дым из трубы глушителя, особенно хорошо он заметен, если нажимать на педаль газа резко;
• нестабильная работа на холостых оборотах, мотор может также глохнуть на сбросе оборотов;
• плохая динамика автомобиля;
• провалы при наборе скорости.

При неисправном карбюраторе мотор может не развивать обороты, также нередко во впускном коллекторе слышны хлопки, выстрелы в глушителе. К-151 – достаточно сложный узел, и из строя может выйти практически любой его элемент.

Есть причины, из-за которых карбюратор чаще всего выходит из строя:

• засоряются жиклеры, топливные и воздушные каналы;
• от нагрева происходит деформация корпуса;
• перестает работать запорный клапан поплавковой камеры;
• со временем изнашивается жиклеры.

Многие ремонтники, восстанавливая работоспособность карбюратора, в первую очередь стремятся заменить жиклеры, считая, что из-за них повышается расход топлива, двигатель работает нестабильно

Одно достаточно важное замечание – жиклеры изнашиваются очень редко, и чаще всего износ происходит, когда карбюратор работает часто в пыльных условиях. Наиболее часто встречающаяся причина плохой работы карбюратора – его засорение, но чтобы хорошо прочистить узел, необходимо его полностью разбирать

Ремонт карбюратора К-151 осуществляется со снятием устройства, полной промывкой и продувкой всех его деталей.

Основные неисправности и их устранение

Элемент неисправен если:

• увеличивается расход топлива;

• выхлопные газы приобретают тёмно-серый или чёрный цвет, особенно это заметно при резком нажатии на педаль акселератора;

• автомобиль теряет динамику («тупит») при разгоне;

• двигатель нестабильно работает на холостом ходу.

Чаще всего возникающие проблемы обусловлены загрязнением жиклёров — как воздушных, так и топливных — из-за некачественного бензина.

Другой причиной некорректной работы устройства может стать перегрев его корпуса. Металл деформируется и устройство уже не может работать в обычном режиме.

Кроме этого, неисправности могут быть связаны с износом одного или нескольких элементов карбюраторного механизма.

Двигатель глохнет на холостом ходу

Наиболее часто причиной нестабильной работы двигателя на холостом ходу является вышедший из строя экономайзер.

Часто причиной нестабильной работы двигателя на холостом ходу является неисправный экономайзер

Иногда может быть неисправен и сам блок холостого хода.

В этих случаях следует снять устройство с автомобиля, разобрать его и визуально оценить работоспособность указанных элементов. Повреждения экономайзера или блока холостого хода будут видны невооружённым глазом.

Карбюратор заливается бензином

Причиной избытка топлива в карбюраторе может стать игольчатый клапан. В зависимости от износа иголки клапан может перестать удерживать бензин. Так как сам клапан находится в поплавковой камере, в этом случае необходимо будет разобрать механизм. Потребуется выполнить ряд действий в следующем порядке:

• С карбюратора снимается верхняя крышка.

• Отворачивается винт, фиксирующий ось поплавка.

• Корректируется ось и восстанавливается положение поплавка в камере.

• Ключом на 10 выворачивается клапан и заменяется на новый.

• Ось поплавка и верхняя крышка устанавливаются на место.

Игольчатый клапан обеспечивает дозированную подачу бензина

Замерзание

Карбюраторный двигатель даже при небольшом похолодании (до -10ºС) невозможно запустить без предварительного прогрева. Во избежание этого опытные автолюбители протягивают тонкую медную проволоку между пусковым устройством и регулятором дроссельной заслонки. В результате устройство прогревается намного быстрее.

Снятие установка и регулировка карбюратора К-151 на УАЗ 31519

Опубликовано 27 Августа 2016

Давненько не было видюх))) Куда пропал?!)

Привет! Хочу спросить, чем чистил нагар в карбюраторе? Бензин или солярка? Или может чем то еще?

А как тебя звать?

sposib. ochyen horoshii vidio

Хорошо, когда все как по маслу. А когда в канолевом карбе на холостом капает или течет из распылителя, на винт качества не реагирует. Нет даже реакции на клапан ЭПХХ. Винт количества работает. Уровень топлива проверил, воздушные жиклеры тоже. Вот что тогда делать?

Уважаемый все здорово все доходчего и главное вовремя вот только почему то мало уделили внимания уровню поплавковой камеры а в книги по уазу совсем не понятно как регулировать этот зазор . А в общем респект. Просто здорово все и понятно.

На карбюраторе К-151-Б Есть кстати обратка . Хороший кстати карбюратор к 151 .. Применение на волгах газелях и на двигателях ЗМЗ ЕСТЕСТВЕННО КАРБЮРАТОРНЫХ

Удобнее для подписей шлангов и проводов под капотом использовать малярный скотч.

ДРУЖИЩЕ, СПАСИБО ТЕБЕ ЗА ЭТО ВИДЕО. Мне уже хотели поршневую менять ( ушлые СТОшники ), а я всё сделал как ты описал в видео. Машина попёрла так, что я сам испугался. Благодаря этому ролику я вернул весь крутящий момент своему старичку. Теперь можно снова крузаков рвать на бездорожье ))))

нахрена рассказывать 18 минут КАК снять карбюратор?

как чистил, чем чистил? хз?

так это же не к-151, а к-156 на двигатель ЗМЗ 4022 с форкамерно-факельным зажеганием

какие жиклеры стоят?

А откуда пломба взялась вроде заводская где шланг подвода бензина?

перед тем как прикручивать верхнюю крышку — нужно отрегулировать уровень в поплавковой камере

Спасибо. Все супер . Благодоря таким как вы ,людям легче жить)))

регулировка: винт холостого хода 5-6 оборотов, винт качества смеси 2-3 оборота, а качество смеси еще смотрится по нагару на свечах.

Автор. Прочитай данное сообщение и задумайся. СЕРЬЕЗНО! 1. Какое отверстие штуцера надо подогнать к отверстию пробки. Ты о чем, парень. Просто шайбы там аллюминиевые надо новые поставить! Автор. Вообще, смотрю периодически твои видео, у тебя много здравых мыслей, но периодически такую ХЕРНЮ скажешь, что даже не понятно — шутка это такая, или как. 2. Движок работакт лучше в 5 раз. А. По какому параметру именно в 5 раз? 3. Ну-ну. А после твоей регулировки ты поставил обратно воздухан — и все твои регулировки съехали нафиг, потому что сопротивление на впуске изменилось. Кроме того я уже молчу, что у тебя не был внизу карбюратора подсоединен шланг «вентиляции картера», и через штуцер ВООБЩЕ СОСАЛО ВОЗДУХ. 4. В чем сущность такой проверки работы системы ЭПХХ и что конкретно ты проверил. Лично я не понял. При чем здесь сброс газа и ЭПХХ. И как ты понял, что она работает. По замедлению машины. Крут! Если хочешь проверить, работает ли система ЭПХХ, то нужно произвести 2 действия: первое — на ХХ сдернуть шланг с блока холостого хода (машина должна заглохнуть). Второе — можно параллельно к исполнительному механизму (электромагнитному клапану, который на моторном щитке висит) подсоединить контрольку — и под сброс газа понаблюдать за ее поведением. Ты своим методом получил данные, по которым НИКАК нельзя судить о работе ЭПХХ. Как РЕГУЛИРОВАТЬ систему ЭПХХ? И вот это все ты рассказываешь в ютубе новичкам в этом деле. Ну ты бы хоть сам то грамотность свою повысил, перед тем, как такие советы людям несведующим давать. Мне честно, очень интересно получить ответы по данным пунктам.

Статья написана по материалам сайтов: www.gruzovikpress.ru, uaz.service-manual.company, videoremont-mashin.ru.

Проблемы с карбюратором при установке ГБО

Большинство автовладельцев имеющие карбюраторные движки на автомашинах переделывают их под газовое оборудование. К примеру, можно взять Газель. Но есть большой минус использования ГБО — это при частом применении газа у карбюратора начинают происходить не предвиденные ситуации. И самая известная неполадка холодного запуска.

На большинстве автомашин в ГБО делается проставка под него на К- 151. Ее помещают между основным и дроссельным заслоном. За счет этого повышается пространство между верхней и нижней частью карбюратора. При этом происходят нарушения в пусковой системе на заранее не разогретый движок. При этом водителю приходится без прерывно удерживать ногой педаль газа и подсос. Газовое оборудование не какого отношения и влияния на работу движка и плохо работающий подсос.

Дело в том, что зимой холодный пуск движка нужно производить на бензине. Запуск ДВС с не плотно закрученную воздушной заслонкой совершить сложно. При создающейся сильной вибрации осевое крепление бывает что, отвинчивается.

Как устранить выявленные проблемы

Методы решения:

• На тягу воздушной заслонки приварить добавочную планку. Это поможет возместить разницу в толщине обычной уплотнительной прокладкой между корпусом и газовой проставкой;
• Изготовление планки из микросхемы(электрода) толщиной в 2 мм.
