Решение проблемы кода неисправности p2105: расшифровка, причины, сброс

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0038 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

Audi
Chevrolet
Chrysler (Крайслер Пацифика, ПТ Крузер, Себринг, Таун Кантри)
Dodge (Додж Дарт, Калибр, Караван, Неон, Стратус)
Ford
Honda
Hyundai (Хендай Санта фе, Соната, Туксон, Элантра, ix35)
Jeep (Джип Вранглер, Либерти, Патриот)
Kia (Киа Оптима, Рио, Сид, Соренто, Спортейдж)
Lifan (Лифан Бриз)
Mazda (Мазда 3, Мазда 6)
Nissan
Opel (Опель Корса)
Subaru
Toyota (Тойота Авенсис, Приус, Рав4)
Volkswagen (Фольксваген Пассат)
Vortex (Вортекс Тинго)
Волга Сайбер
Лада Калина, Нива

С кодом неисправности Р0038 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0031, P0032, P0036, P0037, P0052, P0058, P0138, P0170, P0420, P0447, P0501.

Датчик 2 обозначает датчик, установленный в задней части трехкомпонентного каталитического нейтрализатора (TWC) и расположенный далеко от двигателя.
При регистрации любого из следующих кодов блок ЕСМ переходит в аварийный режим работы. В аварийном режиме работы ЕСМ выключает подогреватель подогреваемого кислородного датчика (HO2). Аварийный режим работы продолжается до тех пор, пока зажигание не будет выключено.
ECM регулирует величину тока через подогреватель с помощью сигнала широтно-импульсной модуляции. Для управления цепью подогревателя датчика HO2 используется реле со стороны +B цепи.

Обрыв в цепи подогревателя датчика HO2
Подогреватель датчика HO2 (датчик 2)
Интегрированное реле (главное реле EFI)
ECM

Короткое замыкание в цепи подогревателя датчика HO2
Подогреватель датчика HO2 (датчик 2)
Интегрированное реле (главное реле EFI)
ECM

В чувствительную часть подогреваемого кислородного датчика (HO2) встроен циркониевый элемент, используемый для определения концентрации кислорода в отработавших газах. Если циркониевый элемент нагрет до необходимой температуры и разница между содержанием кислорода в воздухе, проходящем через внутреннюю и наружную часть датчика, велика, циркониевый элемент генерирует сигналы по напряжению. Для повышения способности циркониевого элемента более точно определять концентрацию кислорода блок ECM дополняет тепло отработавших газов, регулируя температуру нагревательного элемента, встроенного в датчик.

Контроль диапазона подогревателя подогреваемого кислородного датчика (ошибка P0037 и ошибка P0038): ECM контролирует подачу тока к подогревателю кислородного датчика с целью проверки наличия неисправностей подогревателя. Если значение тока ниже порогового значения, ECM определяет, что в цепи подогревателя имеется обрыв. Если значение тока выше порогового значения, ECM определяет, что в цепи подогревателя имеется короткое замыкание. ECM непрерывно контролирует подачу тока к подогревателю. При обнаружении короткого замыкания или обрыва ECM включает контрольную лампу MIL и регистрирует код DTC. Помимо этого, в случае обнаружения неисправности ECM прекращает подачу тока к подогревателю. Например: ECM регистрирует код ошибки P0038, если ток в подогревателе датчика НО2 превышает 2 A. И наоборот, если ток подогревателя составляет менее 0,3 A, регистрируется код ошибки P0037.

ПОЕЗДКА В ПРОВЕРОЧНОМ РЕЖИМЕ

Данные коды ошибок обнаруживаются, если двигатель работает на холостом ходу более 110 секунд.

Как механик диагностирует ошибку P2105?

Сначала механик подключит сканер OBD-II к диагностическому разъему автомобиля и считает все сохраненные данные и коды ошибок. Следует отметить, что все присутствующие ошибки необходимо рассматривать и устранять в порядке их сохранения в памяти компьютера. Затем он очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли код P2105 снова.

Если код ошибки появится снова, механик визуально осмотрит педаль акселератора и дроссельную заслонку. После этого он проверит системы автомобиля, данные которых используются при расчете положения дроссельной заслонки. Механик также измерит сопротивление и напряжение датчиков, установленных на педали акселератора и дроссельной заслонке, с помощью цифрового вольтомметра. Он сравнит полученные значения со значениями, указанными в технических условиях производителя, и при необходимости заменит неисправный датчик. Если проблему не будет обнаружено, механик проверит и при необходимости заменит модуль управления силовым агрегатом (PCM).

Диагностика и решение проблем

Неисправность P0038 может быть вызвана только цепью нагревателя кислородного датчика или самим датчиком. Диагностику обычно начинают с проверки проводки датчика. Обычно датчик кислорода с подогревом идет с четырьмя проводами.

Два провода идут прямо к цепи нагревателя, а два других для питания и заземления датчика. Вам может понадобиться электрическая схема вашего автомобиля. Чтобы быть уверенным, что вы проверяете правильный набор проводов.

Проверка проводки

Проверьте цепь нагревателя с помощью цифрового мультиметра или вольтомметра. Сверьтесь со схемой проводки автомобиля, чтобы определить точные контакты разъема, на котором установлено заземление.

Показания должны быть близки к напряжению батареи. Если это не так, то скорее всего существует проблема с питанием датчика.

Также необходимо проверить заземление. Для этого необходимо положительную клемму аккумулятора соединить с красным проводом мультиметра. А черный провод к заземлению, чтобы проверить заземление цепи. Результат должен быть 12 В, если нет, то это указывает на проблему заземления на датчике.

Проверка датчика

Если питание и заземление в порядке, то следующий вариант проверить нагревательный элемент датчика. Чтобы определить, есть ли у него обрыв цепи или высокое сопротивление.

Установите вольтомметр на шкале Ом, проверьте сопротивление цепи нагревателя, используя электрическую схему в качестве справки.

Убедитесь, что вы отключили кислородный датчик O₂. Цепь нагревателя внутри датчика должна иметь небольшое сопротивление. Превышение предельного значения указывает на обрыв в нагревательной части. Поэтому датчик кислорода придется заменить.

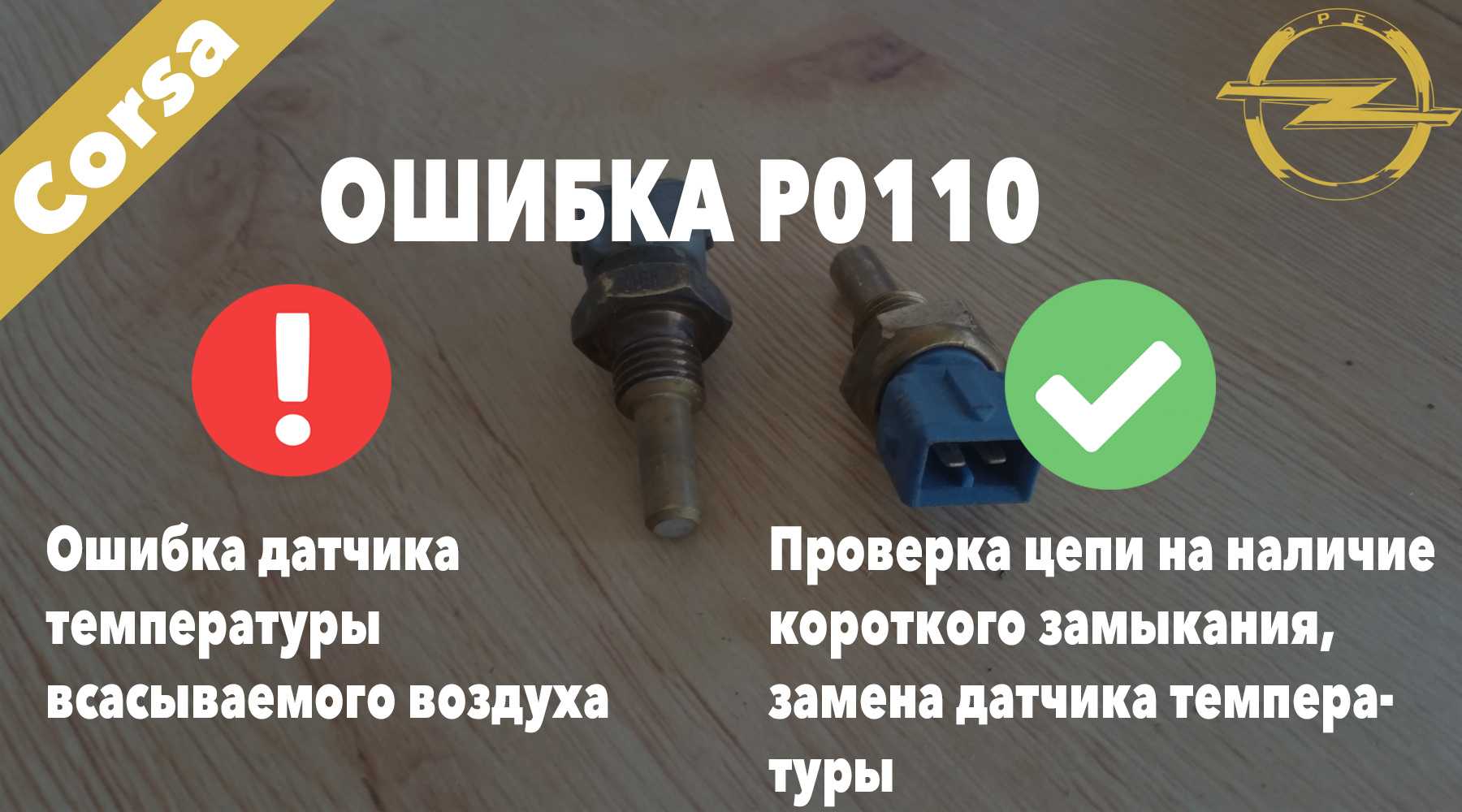

P0110 – ошибка датчика температуры всасываемого воздуха

При общей проблеме в цепи датчика температуры поступающего во впускной коллектор воздуха электронный блок управления записывает в память ошибку P0110. В английском варианте расшифровка звучит как «temp-sensor circuit malfunction». Сложность ситуации в том, что P0110 не указывает на конкретное проблемное место, а только лишь указывает на возникшую ошибку. Фактически неисправность может быть вызвана, как банальным обрывом в электрической цепи, так и выходом из строя самого датчика температуры. Опытные автомобилисты отмечают три способа решения проблемы: проверка контактных проводов, чистка датчика или его замена. Какой способ наиболее уместный в вашем случае, зависит от тяжести поломки. Работа датчика построена на встроенном в его корпусе термисторе, меняющим сопротивление в зависимости от температуры воздуха на впуске. Уровень сопротивление увеличивается, когда происходит повышение температуры, и наоборот.

На самом деле в теплое время года ошибка P0110 никак не сказывается на поведении Opel Corsa. А вот в морозный период потребуется значительно больше времени, чтобы вывести силовой агрегат на рабочую температуру. Единственное, что будет смущать автовладельца – мерцающий индикатор Check Engine. Но проблему необходимо решать сразу, так как со временем начнут плавать обороты, возрастет и «аппетит» машины. Для начала демонтируйте датчик температуры и основательно почистите его специальным составом (хотя можно использовать даже бензин, солярку или спирт). Загрязнение нередко становится причиной неправильной работы механизма. Проверьте цепь на наличие короткого замыкания: подсоедините диагностический прибор, который должен показать либо -40 по Цельсию, что свидетельствует об обрыве, либо +140 по Цельсию – короткое замыкание. Если проблема не решается, то лучшего всего заменить устройство новым, оригинальным экземпляром.

Симптомы неисправности

Основным симптомом появления ошибки P2105 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память как неисправность).
Также могут присутствовать другие связанные коды неисправностей.
Переход работы автомобиля в отказоустойчивый или аварийный режим.
Двигатель невозможно разогнать, реакция дроссельной заслонки неотзывчива.
Автоматическая коробка передач не переключается.
Двигатель глохнет либо плохо заводится.

Как устранить или сбросить код неисправности P2105

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P2105:

Диагностировать код в соответствии с проверочным тестом производителя, чтобы проверить сигнал.
Очистить коды ошибок с памяти компьютера и провести тест-драйв автомобиля, чтобы выяснить, появляется ли код P2105 снова.
С помощью педали акселератора, проконтролировать датчики положения дроссельной заслонки и работу привода.
Осмотреть педаль акселератора, а также дроссельную заслонку на предмет заклинивания в открытом или частично открытом положении.
Проверить жгут и соединение, визуально на наличие проблем, в случае необходимости устранить неполадки.
Испытать привод в соответствии с заданным точечным тестом производителя.
Если проблема не будет обнаружена, необходимо проверить и при необходимости заменить модуль управления двигателем (PCM).

Как механик диагностирует ошибку P2105?

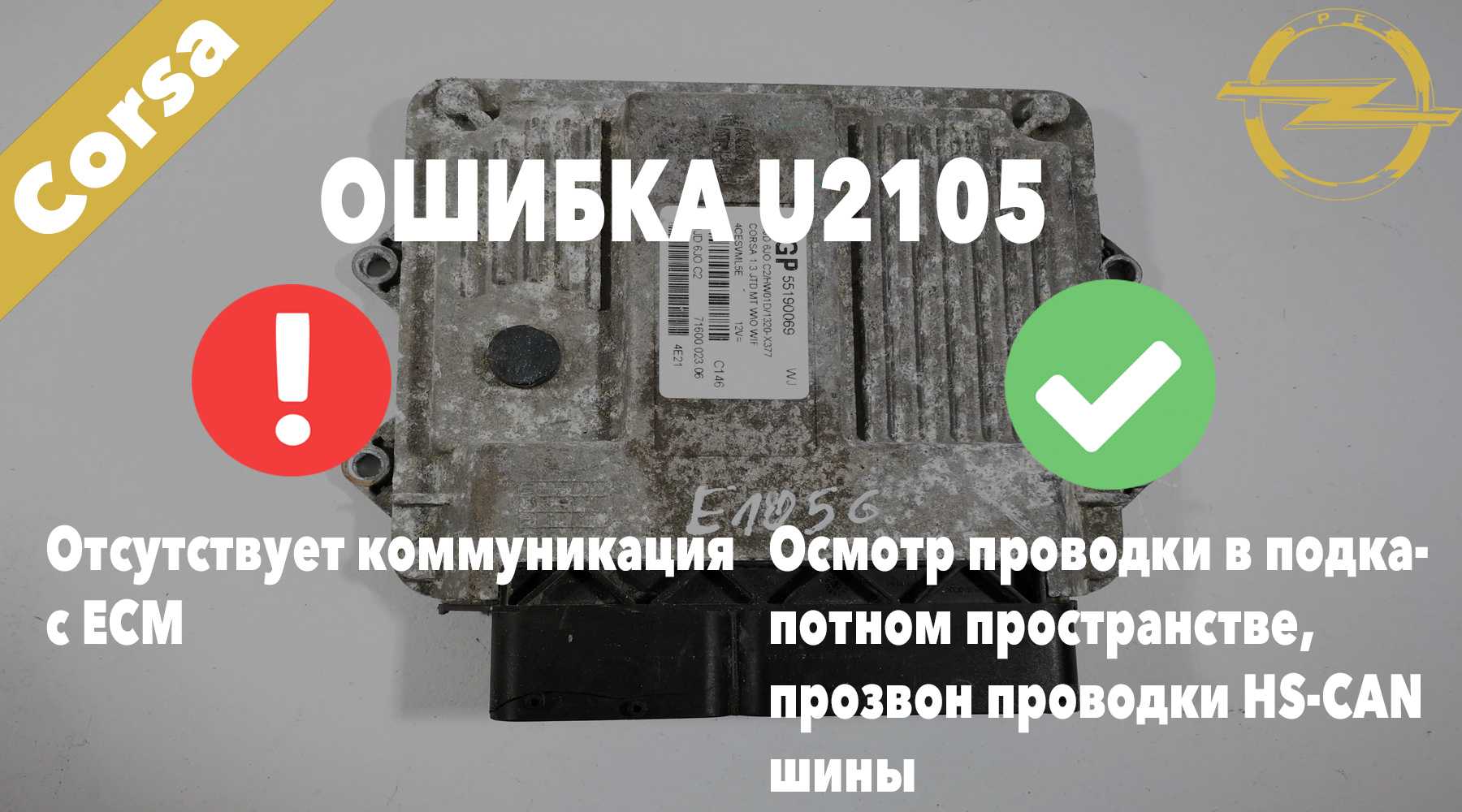

U2105 – отсутствует коммуникация с ECM

Ошибка U2105 указывает на отсутствие связи блока управления с ECM. Между каким именно блоком и ECM оборвались контакты, подскажет только комплексная диагностика. Например, мог произойти обрыв на участке соединения ABS и ECM посредством UEC.

ABS – предотвращающая блокировку колес система;
ECM – модуль управления двигателем;
TCM – модуль управления трансмиссией;
EHPS – усилитель рулевого управления в автомобилях Opel;
CIM модуль – блок управления кнопками на руле.

Что же делать с U2105? Осматриваем всю проводку в подкапотном пространстве, прозваниваем проводку HS-CAN шины – сопротивление на концах должно быть в районе 120 Ом, сопротивление на общей шине 60 Ом. Можно заменить щетки моторчика выжима сцепления, убедитесь в отсутствии «зелени» на контактах всех блоков. Глубокая диагностика сводится к проверке CAN-шины осциллографом. Это приспособление даст четкое представление о работе блоков управления за счет постройки графика, на котором можно четко разглядеть «провалы» прямой линии или притяжение сигнала к массе. В случае выявление проблемы, необходимо поочередно отключать каждый блок управления – так получится сузить круг «подозреваемых» до минимума. Как вариант, в CAN мог выйти из строя трансивер, что и стало поводом для записывания в память блоком управления кодового обозначения U2105.

История появлении кодов ошибок OBD-II

А вскоре появились и электронные блоки управления, первое поколение которых отвечало за централизованную интерпретацию всех данных, поступающих от датчиков и отображение их показаний на панели приборов. Постепенно ЭБУ начали оснащаться функцией обратной связи, что позволило, кроме чисто считывающих задач, выполнять и контролирующие, частично взяв управление некоторыми функциями работы автомобиля на себя. Блок управления стал настолько умным, что уже умел распознавать сбои в работе датчиков и других блоков автомобиля (прежде всего – отвечающих за работоспособность силового агрегата) и записывать их во флеш-память, чтобы эти ошибки позже можно было интерпретировать. Для этого использовались специальные устройства, которые подключаются к ЭБУ и одновременно к компьютеру (ноутбуку, планшету, а сегодня – и к смартфону). Проблема была в том, что каждый автопроизводитель разрабатывал блоки управления, которые использовали собственную систему кодировки. Более того, зачастую даже в пределах одной марки разные версии ЭБУ не понимали друг друга. Это создавало огромные сложности при диагностировании неисправностей автомобилей для сервисных центров.

Решение пришло с неожиданной стороны. Начиная с середины 80-х годов, прогрессивная мировая общественность начала бить в колокола, утверждая, что агрессивная технологическая деятельность человеческой цивилизации, прежде всего стран с развитой экономикой, привела к потеплению климата. И виноватыми в этом оказались выбросы парниковых газов, источником которых были и автомобили. Внимая гласу учёных, правительство США предприняло некоторые практические шаги, направленные на улучшение экологической ситуации. Одной из таких мер стало принятие стандартов, касающихся оснащения автомобилей с целью уменьшения вреда, наносимого системой выхлопа. В частности, в 1996 году внедрение автомобилестроителями в состав автомобилей блоков ЭБУ стало обязательным, при этом эти устройства должны были, прежде всего, контролировать те параметры работы силового агрегата, которые имели прямое или опосредованное отношение к качеству выхлопа.

Стандарт также упорядочивал структуру обмена информацией между датчиками и исполнительными устройствами с одной стороны, и ЭБУ с другой. Так появилась система OBD-II, регламентирующая порядок записи и считывания информации о работе двигателя. И хотя вначале стандарт имел достаточно узкую направленность и не позволял диагностировать большой спектр других узлов и систем автомобиля, он стал необычайно популярным и начал приобретать сторонников и за пределами США. Этому способствовал и тот факт, что действие стандарта распространялось на все автомобили, производимые на территории Соединённых Штатов, включая иностранные бренды, производимые на местных мощностях для местного же рынка.

В том же 1996 году стандарт был взят на вооружение некоторыми европейскими и азиатскими автопроизводителями, но массовый переход на использование стандартизированного протокола ОБД-2 в отношении кодов ошибок произошла в 2001 году. Правда, касалось это только ТС, оснащённых бензиновым мотором. Для авто с дизельным двигателем переход на использование протокола произошёл на три года позже, в 2004 году. В частности, на территории России стандарт OBD-II внедрён на следующих предприятиях:

АвтоВАЗ (с использованием ЭБУ производства Bosch MP);
ГАЗ (автомобили Газель, Волга, оснащённые силовым агрегатом Chrysler 2.4L);
Всеволожский завод (автомобили Ford Focus);
Таганрог (автомобили Hyundai Accent);
Калининград (собирает автомобили Kia, BMW);
Ижевск (Kia);
Тольятти (Chevrolet).

Несмотря на появление стандартизированного протокола, в настоящее время существует несколько его реализаций, привязанных к тем или иным экологическим стандартам:

протокол CAN на основе ISO15765-4, в соответствии с которым выпускаются автомобили последних поколений (Форд, Ягуар, Мерседес, Мазда, Ниссан, Лексус, Тойота, Пежо, Крайслер, Рено, Фольксваген, Порше, Опель, Ауди, Сааб, Вольво и др. марок);
протокол ISO14230-4 (называемый также K-линией) действует в отношении корейских авто (Дэу, КИА, Хёндай), Субару STi и небольшого количества моделей бренда Mercedes;
протокол ISO9141-2 распространён в Японии (автомобили Хонда, Акура, Лексус, Инфинити, Тойота, Ниссан) и Европе (БМВ, Ауди, МИНИ, Мерседес, Порше), используется он и на ранних американских авто (Додж, Крайслер, Плимут, Игл);
протокол J1850 VPW распространён в США на автомобилях марок Кадиллак, Бьюик, Крайслер, Шевроле, Хаммер, Додж, Олдсмобиль, Исудзу, Понтиак;
версия PWM протокола J1850 нашла применение на автомобилях Линкольн, Форд, Ягуар, Мазда.

Считывание и сброс ошибок в ручном режиме

Для МКПП или Easytronic последовательность действий такая:

выжмите газ и тормоз одновременно, держите ноги на педалях;
только после этого вставьте ключ и вкл. зажигание, НЕ заводя авто;
подождите пару сек. до появления сообщения об ошибку, держа ноги на педалях.

Для АКПП:

вставьте ключ и вкл. зажигание, НЕ заводя авто;
выжмите тормоз и не отпускайте ногу с педали;
селектор АКПП переключите в «D» (Drive);
выкл. зажигание и уберите ногу с педали тормоза;
теперь сразу выжмите две педали (газа и тормоза) одновременно и держите;
вкл. зажигание, НЕ заводя двигателя;
подождите пару сек. до появления сообщения об ошибку, держа ноги на педалях.

Когда вся последовательность сделана верно, то на панели вместо пробега Opel Astra появиться надпись «ECN» и коды неисправностей.

Важно срабатывание концевых выключателей, поэтому на педаль тормоза давите средне ,а вот газ следует выжать максимально в пол, пока не услышите щелчок. Первые 4 цифры в ошибки обозначают ее код, а остальные 2 цифры — значение поломки

Неисправности высвечиваются автоматически по очереди. Если вы увидите все нули, то значит, список подошел к концу. Когда цифр всего 5, то добавьте впереди 0 , чтобы получить 6-значный код. Например, было 70405, стало 070405

Первые 4 цифры в ошибки обозначают ее код, а остальные 2 цифры — значение поломки. Неисправности высвечиваются автоматически по очереди. Если вы увидите все нули, то значит, список подошел к концу. Когда цифр всего 5, то добавьте впереди 0 , чтобы получить 6-значный код. Например, было 70405, стало 070405.

Техническое описание и расшифровка ошибки P2105

Код неисправности P2105 OBD-II является одним из возможных кодов, который указывает, что модуль управления трансмиссией (PCM) обнаружил неисправность. Поэтому он ограничивает работу системы управления приводом дроссельной заслонки.

Электронная система управления использует данные от нескольких датчиков для контроля, управления и мониторинга положения дроссельной заслонки. Основными датчиками в этих системах обычно являются датчик положения педали акселератора и положения дроссельной заслонки. Которые генерируют сигнальные напряжения, которые используются для активации шагового двигателя в корпусе дроссельной заслонки.

Встроенный датчик положения дроссельной заслонки контролирует положение заслонки. Эта информация используется для корреляции положения педали с фактическим положением дроссельной заслонки. PCM сравнивает фактическое положение дроссельной заслонки относительно желаемого или заданного положения с учетом текущих рабочих условий.

Поэтому, когда PCM обнаруживает какое-либо отклонение в любом задействованном компоненте системы управления дроссельной заслонкой. Которое может повлиять на безопасную и надежную работу электронной системы управления дроссельной заслонкой.

Режимы диагностики

Использование протокола OBD-II позволяет выполнять, кроме собственно диагностики неисправностей, целый ряд других функций, которые можно сгруппировать в соответствии со следующими режимами:

считывание характеристик работы узлов и агрегатов автомобиля в режиме реального времени;
сохранение в памяти текущих характеристик работы системы на этапе обнаружения неисправностей;
режим извлечения кодов ошибок OBD-2 с целью их последующего просмотра и анализа;
полная очистка флеш-памяти, включая параметры работы системы, результаты тестирования датчиков, коды неисправностей;
режим считывания данных тестирования кислородного датчика;
считывание результатов тестовой мониторинговой диагностики – однократный (на протяжении одной поездки) замер датчиков, контролирующих функционирование таких систем автомобиля, как вентилирование топливного бака, EGP, катализатора;
считывание и запись в память данных с датчиков, осуществляемые постоянно в реальном режиме времени (состав воздушно-топливной смеси, наличие пропусков зажигания ТВС, другие датчики, влияющие на состав выхлопа);
режим управления работой исполнительных механизмов;
запрос калибровочной информации и VIN-кода.

Стоит немного подробнее описать первый режим, который поддерживает запись порядка 20 различных параметров. Однако в некоторых реализациях режима, поддерживаемых отдельными производителями, список контролируемых параметров намного больше, доходя до порядка сотни позиций. В числе основных параметров, отслеживаемых диагностической системой ОБД-2, можно отметить следующие:

работа системы подачи топлива (может функционировать в двух различных режимах: прямой связи, когда происходит только считывание данных с датчика кислорода, и обратной связи, когда на основе этой информации происходит корректировка подачи топлива для достижения оптимальных показателей);
нагрузка на силовой агрегат;
уровень давления топлива;
температура ОЖ;
величина оборотов коленвала;
краткосрочная/длительная корректировка подачи топлива;
уровень давления топливной смеси во впускном коллекторе;
угол опережения системы зажигания;
текущая скорость движения ТС;
температура поступающего в систему впрыска воздуха;
подача дополнительной порции воздуха;
положение дроссельной заслонки;
уровень расхода воздуха;
фиксация данных, поступающих с датчика кислорода.

Интерпретация данных, контролируемых ЭБУ при работающем двигателе, в большинстве случаев требует одновременного отслеживания небольшого количества характеристик (двух – трёх), но в некоторых случаях может потребоваться просмотр и большего числа параметров. Но эта возможность обеспечивается не всегда, поскольку она зависит, во-первых, от конкретной модели сканера, а во-вторых, от скорости обмена данными между сканером и ЭБУ, которая частично зависит и от используемого протокола. Влияет на это и то, в каком формате передаются данные – текстовом, цифровом или графическом. На сегодня самым распространённым протоколом является ISO-9141, однако, он же считается и одним из самых медленных, не позволяющих обеспечить просмотр более 4 параметров с приемлемой для правильной интерпретации результатов частотой.

P2187 – обедненная смесь на холостом ходу

Причины образования бедной смеси на холостом ходу фактически лежат на поверхности – подсос воздуха в месте локализации датчика ХХ. Одна из самых простых и безобидных возможных поломок – поврежденная резинотехническая кольцо-прокладка, уплотняющая и герметизирующая само соединение. Помимо прочего проверяется система впуска, питания и отдельные механизмы.

В случае проблем с холостым ходом, как правило, появляются и другие коды ошибок Опель Корса, например, P0313. Специалисты отмечают следующие наиболее проблемные узлы и механизмы: датчик массового расхода воздуха, инжекторные форсунки, лямбда-зонд. Получается, необходимо проверять все, включая и датчик массового расхода воздуха, который активно загрязняется, и клапан EGR. Также иногда ошибка P2187 появляется по причине утечки вакуума. Часто помогает снятие форсунок с рейки, их разбор и замена колец – уплотнителей.

Как сбросить ошибки на Весте

После диагностики и устранения неисправностей необходимо сбросить ошибки бортового компьютера для его нормальной работы в дальнейшем. Если все оставить как есть – бортовые системы автомобиля могут работать с перебоями даже в исправном состоянии.

Обычно на более простых модификациях производителя сброс номеров осуществляется при помощи обнуления счетчика бортового компьютера или снятия клемм аккумулятора.

Сброс ошибок Лада Веста выполняется исключительно при подключении диагностического сканера. В специальной программе присутствует возможность полного управления и контроля бортовых систем в части электроники. Перейдя в соответствующий раздел настроек, мастер может устранить из памяти устройства все коды ошибок и сбоев.

Коды ошибок Лада Веста

Все современные автомобили оборудованы продвинутыми устройствами контроля и записи поломок бортовых систем. Стандартные коды ошибок Лада Веста определяются и хранятся в длительной памяти до их считывания сторонним устройством и полного сброса. Сам автомобиль относится к современным машинам, удовлетворяющим требованиям передовых стандартов. Внутренние узлы и механизмы авто, доработаны до требуемого уровня надежности и длительности эксплуатации.

С другой стороны автомобилисты нередко жалуются на надежность электронных узлов. Бортовая электроника сбоит во время поездок по грунтам или при преодолении бродов, что вызывает появление ошибок в памяти систем.
