Двигатель змз-4063: характеристики и описание

Технические характеристики ЗМЗ 406 2,3 л/100 л. с.

Впервые в двигателе производителя ЗМЗ были использованы несколько передовых для того времени технических решений:

• два впускных и два выпускных клапана на цилиндр;
• электронные системы зажигания и впрыска;
• схема газораспределительного механизма DOCH с двумя верхними распредвалами;
• гидротолкатели вместо регулировки теплового зазора клапанов прокладками.

После внесенных изменений технические характеристики ЗМЗ 406 соответствуют приведенным в таблице значениям:

Изготовитель	ЗМЗ
Марка ДВС	406
Годы производства	1997 – 2008
Объем	2286 см 3 (2,3 л)
Мощность	73,55 кВт (100 л. с.)
Момент крутящий	177/201 Нм (на 4200 об/мин)
Вес	192 кг
Степень сжатия	9,3
Питание	инжектор/карбюратор
Тип мотора	рядный бензиновый
Зажигание	коммутаторное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	2 шт. схема DOCH
Материал блока цилиндров	чугун
Диаметр цилиндра	92 мм
Поршни	оригинальные
Коленвал	облегченный
Ход поршня	86 мм
Горючее	АИ-92/А-76
Нормативы экологии	Евро-3/Евро-0
Расход топлива	трасса – 8,3 л/100 км смешанный цикл 11,5 л/100 км город – 13,5 л/100 км
Расход масла	максимум 0,3 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 10W30, 10W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для ЗМЗ 406по составу	зимой синтетика, летом полусинтетика
Объем масла моторного	6,1 л
Температура рабочая	90°
Ресурс ДВС	заявленный 150000 км реальный 200000 км
Регулировка клапанов	гидротолкатели
Система охлаждения	принудительная, антифриз
Объем ОЖ	10 л
Помпа	с пластиковой крыльчаткой
Свечи на ЗМЗ 406	отечественные А14ДВРМ или А14ДВР
Зазор свечи	1,1 мм
Цепь ГРМ	70/90 с башмаком или 72/92 со звездочками
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	7 отверстий со смещением, 40 мм внутренний диаметр
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	Goetze, светлые впускные, темные выпускные
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин -1
Усилие затягивания резьбовых соединений	свеча – 31 – 38 Нм маховик – 72 – 80 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 98 – 108 Нм (коренной) и 67 – 74 (шатунный) головка цилиндров – три стадии 40 Нм, 127 – 142 Нм + 90°

Заводской мануал содержит более точное описание параметров:

• ЗМЗ 4063.10 – карбюратор, степень сжатия 8 для эксплуатации на топливе А-76, мощность 110 л. с., крутящий момент 186 Нм, вес 185 кг;
• ЗМЗ 4061.10 – карбюратор, степень сжатия 8 под бензин А-76, мощность 100 л. с., крутящий момент 177 Нм, вес 185 кг;
• ЗМЗ 4062.10 – инжектор, степень сжатия 9,3 под топливо АИ-92, мощность 145 л. с., крутящий момент 201 Нм, вес 187 кг.

Обзор неисправностей и способы их ремонта

В силу конструкционных особенностей мотор ЗМЗ 406 гнет клапана только при перескакивании цепи. Причем, повреждаются они друг о друга (впускные и выпускные при одновременном подъеме), а не о поршни. При обрыве цепи такой неприятности не случится.

Поскольку устройство ДВС частично скопировано с СААБ, а частично сохранена конструкция ЗМЗ 402, для него характерны неисправности:

Высокие обороты ХХ	1)поломка датчиков 2)нет контакта регулятора ХХ 3)порваны шланги картерной вентиляции	1)замена датчиков 2)восстановление контакта 3)замена шлангов
Отказ цилиндра	1)неисправность ЭБУ 2)выход из строя катушки 3)пробой наконечника свечи 4)поломка форсунки	1)замена блока управления 2)ремонт катушки 3)замена наконечника 4)ремонт/замена форсунки
Неустойчивая работа ДВС	1)подсос воздуха 2)вода в топливном баке	1)восстановление герметичности, замена прокладок 2)слив бензина, просушивание бака
Мотор не запускается	1)выход из строя системы зажигания 2)нарушена подача топлива	1)замена катушки, контакта 2)замена фильтра, клапана редукционного, регулировка фаз, замена топливного насоса

Газель

Модель змз 40524.10 — это известный всем карбюратор газель. Марка автомобилей — “Газель” является одной из самых популярных и доступных в России грузовиков, которые изначально предназначались для перевоза не сильно больших грузов. Из-за огромного количества таких машин рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которую устанавливают на 406 модель.

Если водитель утверждает, что его автомобиль издаёт некие хлопки, рывки и теряет свою мощность. В таком случае должна проверяться система питания, двигатель и система зажигания. Газовым анализатором не во время работы 1-ой и 2-ой камеры, отсечки, обогащении и за время холостого хода проверили карбюратор и не находим никаких нарушений. Дальше проверяют двигатель. При проверке компрессии никаких неполадок не было выявлено, но на следующий раз были обнаружены отклонения от нормы. Был сделан вывод, что не понравившиеся водителю рывки и хлопки были из-за прыжка зубьев верхней цепи.

Карбюратор змз 406 серии

Что делать при потере мощности газели?

С самого начала нужно выполнить проверить, как функционирует диагностическая цепь и бортовая система диагностики, потому как во время активирования режима изображения хода должен получаться код нарушения функционирования — 12. Для произведения считывания кода должен быть замкнут 10-ый и 12-ый контакты колодки диагностики. При помощи тостера диагностики производятся замеры параметров датчиков двигателя и тогда они сравниваются с типичными значениями средних двигателей. Самой распространённой причиной уменьшения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.

Система зажигания газели

Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимый угол опережения зажигания автомобиля для всех режимов двигателя. Система зажигания выполняет функцию регуляции работы экономайзера принудительного хода вхолостую. Благодаря системе зажигания функционирование двигателя становится более экономичным, контролируется соблюдение всех норм токсичности выходящих газов, происходит исключение детонации и повышение мощности автомобиля. Если сравнивать классическую систему с этой, то эта система зажигания является намного надёжней и долговечней. Здесь могут износиться только свечи зажигания.

Как работает режим диагностики?

Во время включения системы зажигания, начинает светиться сигнализатор. В тот самый момент начинает работать система диагностики. Если всё система исправна, то лампочка перестаёт светиться, а в обратном случае она продолжает гореть. То есть потухший сигнализатор говорит о том, что система зажигания абсолютно исправна.

Карбюратор змз 406 серии

Почему двигатель 406 иногда не заводится во время заморозка?

Самые распространённые причины, по которым не заводится двигатель 406:

• Некачественное масло;
• Недостаточно мощный аккумулятор, что не позволяет заводится двигателю;
• Неисправный стартер;
• Разрегулированная система зажигания;
• Некачественный бензин;
• Нарушение подачи бензина.

Как произвести регулировку карбюратора?

• Отсоедините шнур привода воздушной заслонки;
• Снимите воздушный фильтр и крышку карбюратора;
• Проверьте уровень поплавковой камеры, он должен быть ниже 3-х сантиметров от краёв;
• Снимите пробку с поплавочной тяги;
• Убедитесь в герметичности клапана уплотняющего кольца;
• Установите верхнюю часть карбюратора;
• Установите трос воздушной заслонки и воздушный фильтр;
• До самого конца вкрутите винтик по настройке хода вхолостую, выкрутив его на пять оборотов. Такие же действия проведите с винтом качества, но уже выкручивайте его на три оборота;
• Запустите силовой агрегат;
• Позвольте ему нагреться до 90⁰;
• Вращением винта эксплуатационного регулирования выберите частоту вращения коленчатого вала, около 700-от оборотов в минуту;
• Нажмите педальку акселератора и быстро отпустите. В случае заглушения мотора повысьте частоту;
• Заедьте в автосалон и отрегулируйте СО и СН мотора.

Источник

Особенности электронной системы зажигания ЗМЗ 406

Электронное зажигание на моторе ЗМЗ 406 чисто российское изобретение. Электронная начинка полностью унифицирована. Существует несколько версий программного электронного блока. Программное обеспечение устанавливается в зависимости от конкретных технических характеристик.

Так например мотор 4061 10 имеет степень сжатия 8:1, он рассчитан работать на АИ 76. Этому движку требуется программное обеспечение которое будит способствовать работе мотора на этом горючем. Если электронный блок с программным обеспечением для 4061 движка установить на 4063 модель, то двигатель нормально работать не будит. Это говорит о том, что блоки зажигания с программным обеспечением не взаимозаменяемые, например с 4061 на 4062 движок ставить нельзя.

В чём различия карбюраторный и инжекторной системы питания

Изначально был изобретён ДВС с карбюраторной системой питания. За приготовление состава горючей смеси отвечал карбюратор. Позже, был изобретён инжектор. Применение инжекторной системы облегчило запуск двигателя, снизило расход горючего, улучшило динамику мотора. Почему так произошло, в чём разница?

Ответить на этот вопрос можно разобравшись, в процессах, происходящих в карбюраторных и инжекторных силовых агрегатах. Производительность мотора с карбюратором напрямую зависит от числа оборотов коленвала.

Чем выше обороты, тем больше расход горючего и больше выброс вредных веществ. Когда происходит нажатие на педаль газа карбюраторного автомобиля, в карбюраторных увеличивается количество паров бензина. Оно настолько избыточное, что не успевает сгорать, часть догорает в выпускном коллекторе. Тем самым увеличивая расход бензина и содержание вредных веществ, в выхлопных газах.

В инжекторном движке все происходит по другому. Любое лёгкое нажатие на акселератор контролирует микропроцессор. Происходит моментальная коррекция необходимого количества топлива, которое впрыскивается непосредственно в камеру сгорания. Четкая коррекция распределённого впрыска, улучшает динамику и приемистость автомобиля, снижает расход горючего и уменьшает количество вредных веществ в выхлопных газах.

Недостатки

 1) Перегрев. Необходимо следить за термостатом, чистотой радиатора и за герметичностью шлангов.  2) Высокий расход масла. Чаще всего высокий расход масла из-за износа маслосъёмных колец и маслосъёмных колпачков. Ещё встречается проблема с лабиринтовых маслоотражателем, если между крышкой клапанов и пластиной лабиринтового отражателя есть щель тогда скорее всего оттуда и уходит масло.  3) Повышенный шум и вибрации. Возникает из-за заклинивания гидронатяжителя цепи.  4) Провал тяги и плавающий холостой ход. Проблема возникает из-за изношенной катушки зажигания.  5) Цокот. Изношенные гидрокомпенсаторы заявляют о себе через 50 тыс.км и после чего начинает исходить характерный стук.

 Характеристики

 Годы выпуска: 1997-2008  Материал блока цилиндров: чугун  Кол-во цилиндров: 4  Ход поршня: 86 мм  Диаметр цилиндра: 92 мм  Степень сжатия: 9,3; 8 ( для 76 бензина)  Объем двигателя куб.см : 2286  Мощность двигателя л.с./об.мин: 100/4500,  110/4500,  145/5200  Крутящий момент Нм/об.мин: 177/3500,  186/3500,  201/4000  Рекомендуемое топливо: 92, 76  Экологический стандарт: евро 3  Вес двигателя: ~ 190 кг  Расход топлива, л/100 км  город: 13,5  трасса:  смешан:  Расход масла гр./1000 км: до 100  Рекомендуемое масло в двигатель:  5W-30  5W-40  10W-30  10W-40  15W-40  20W-40  Сколько масла в двигателе : ~ 6 литров  Ресурс двигателя: 300 тыс.км  Стоимость двигателя : от 25 тыс.руб б/у  На какие автомобили устанавливался: Газель,  Соболь,  Газ 3102,  Газ 31029,  Газ 3110,  Газ 31105

 Тюнинг

 Мощность двигателя ЗМЗ 406 можно увеличить двумя способами первый из них это атмосферный, второй с помощью нагнетателя рассмотрим каждый в отдельности.  Атмосферный  Нам понадобится холодный забор воздуха, ресивер с большим диаметром, выхлоп на 63 мм, распредвалы ОКБ Двигатель 38/38, облегченные Т-образные клапана и пружины от 21083. Ещё для большего эффекта необходимо доработать ГБЦ, после всего этого настроить мотор. В итоге мощность ЗМЗ 406 может стать около 200 л.с.  Компрессор или Турбо  Сначала нужно уменьшить степень сжатия для этого подойдёт поршневая с лужей. В качестве компрессора подойдёт Eaton М90 главные достоинства установки компрессора — это ровная тяга во всем диапазоне и меньше хлопот с установкой. Ещё будут необходимы форсунки 630сс, выхлоп на 76 мм и датчики ДАТ и ДТВ. Мощность с компрессором может получится в районе 300 л.с.  Для установки турбины потребуются пайпы , коллектора, интеркулер подвод масла. Может быть использована Garrett 28 , можно использовать форсунки и выхлоп как в конфигурации выше ,мощность ЗМЗ 406 с такой конфигурацией может получится около 350 л.с.

 Модификации

 1) ЗМЗ 4061.10 — карбюраторный двигатель под 76 бензин.  2) ЗМЗ 4062.10- инжекторный двигатель.  3) ЗМЗ 4063.10 — карбюраторный двигатель со степенью сжатия 9,2 под 92 бензин.

Стандартные болезни 406

Перегрев

Двигатель очень чувствителен к перегреву. При длительной поездке на кипящем моторе ведет головку цилиндров. Проблема с перегревом связана с некачественным исполнением помпы и состоянием радиатора охлаждения. Материалы, применяемые в водяном насосе, имеют определенные конструктивные допуски, которые не позволяют гарантировать объемный расход жидкости и давление в системе охлаждения.

Неэффективность помпы влияет на состояние внутренних каналов радиатора. При внешней чистоте поверхности происходит сужение каналов и понижается теплоотдача.

Другой причиной перегрева является некачественное исполнение термостата. Неправильная настройка срабатывания или подклинивание элементов конструкции в процессе работы.

Конструктивные особенности каналов охлаждающей жидкости и нижнее расположение радиатора может провоцировать создание запирающих воздушных пробок, препятствующих циркуляции жидкости.

Расход масла

В процессе эксплуатации фиксируется повышенный расход масла объемом до 1,5л на 1000 км пробега. Расход масла может происходить без видимых утечек. Проблема обусловлена некачественным выполнением уплотнений, засорением лабиринтных уплотнений под крышкой головки цилиндров, недостаточной стойкостью уплотнительных колец. Связано с некачественной сборкой и может быть доработано самостоятельно в процессе эксплуатации.

На расход масла влияет состояние маслосъемных колпачков клапанов. Требуется контроль и замена по необходимости.

Тяговые характеристики

Провалы характеристик на холостом ходу и внезапная потеря мощности при движении обуславливаются выходом из строя катушки зажигания.

Система зажигания

Нарушение работы системы зажигания «троение» двигателя вызывается проблемами с программным обеспечением блока ЭСУД, свечами, катушкой зажигания. Может фиксироваться одновременный сбой нескольких элементов системы.

Стук в двигателе

При использовании низкокачественного масла или несущественном перепробеге до замены масла нарушается работа гидрокомпенсаторов. Стук отчетливо слышен даже после выхода двигателя на нормальный температурный режим.

В основном все неисправности, выявляющиеся в процессе эксплуатации, обусловлены некачественным исполнением комплектующих, а также низким уровнем культуры сборки агрегатов на заводе, что было характерно в начале производства двигателя этого семейства.

Отличия распредвалов 406 и 405

Если учесть, что на инжекторные моторы ЗМЗ 405 ставится распредвал 406.1006015-10, а на карбюраторные моторы ЗМЗ 406 — 4061.1006015, то можно сказать, что разница заключается в отличии двух этих валов:

1. На карбюраторном распредвале 4061 менее широкая фаза.
2. На инжекторном валу 406 больший профиль кулачка.
3. Распредвал 4061 устанавливается на карбюраторные моторы и Евро-3.
4. Распредвал 406 укомплектовывает двигатели легковых машин с инжектором.
5. Инжекторный распредвал является более скоростным, чем карбюраторный.

ЗМЗ 405-406 это современный, массовый скоростной агрегат, обеспечивающий высокие, мощные скоростные и разгонные показатели. являющийся базовым для серии двигателей, включающих ЗМЗ-406.3-10, 3M3-40522.10, 3M3-409.10. Широко применяется на автомобилях отечественного производства: Газель, Соболь, Волга и других.

Двигатель змз 406 бензиновый, четырехтактный, четырехцилиндровый, рядный, с системой распределенного впрыска топлива, четырьмя клапанами на цилиндр и двумя распределительными валами в головке блока цилиндров. Порядок работы цилиндров: 1-3-4-2. Чугунный блок цилиндров. Между ними выполнены каналы для охлаждающей жидкости. В передней части змз 406 расположен привод насоса охлаждающей жидкости, генератора и насоса гидроусилителя руля.

Головка блока 406 двигателя — отлита из алюминиевого сплава. В нее запрессованы чугунные седла и направляющие втулки клапанов. Клапаны приводятся в действие через гидротолкатели, поэтому не нуждаются в регулировке зазоров. Распред-валы — чугунные, каждый вращается в пяти подшипниках скольжения. Привод распределительных валов — цепной, через звездочку промежуточного вала. Натяжение цепей обеспечивается автоматическими гидравлическими натяжителями. Электронные блоки управления (ЭБУ) моделей «МИКАС 5.4» и «МИКАС-7.1

405 двигатель требует профессионального обслуживания в связи со сложной системой подачи топлива и электронной системой управления. Надежные и неприхотливые в эксплуатации змз 402-405-406 имеют хорошую репутацию среди автомобилистов.

Отличие змз 406 от змз 405

У двигателя 406 диаметр цилиндра 92 мм против 95,5 мм у 405-го. Блок 405 легко «узнать» по характерным поперечным прорезям-щелям шириной 2 мм в системе охлаждения между цилиндрами. Они улучшали теплоотвод от стенок цилиндров, однако снижали жесткость верхней «плиты» блока. При затяжке болтов крепления головки дополнительно деформировались стенки цилиндров, создавая проблемы, которых двигатель 406, имеющий выполненные в литье протоки между цилиндрами (за счет большей величины межцилиндровой перемычки — 14 мм против 10,5 мм) не имел.

С января 2008 г. для автомобилей ГАЗ и УАЗ завод начал выпускать двигатели, отвечающие нормам токсичности Евро III. Среди них двигателя 406 уже нет, на конвейеры автозаводов поставляются только двигатели 405 и 409. Блок цилиндров у них единый. Внешне он отличается от прежнего 406-го формой отверстий системы охлаждения между цилиндрами: у старого они круглые, у нового напоминают треугольники со скруглениями. Для снижения расхода масла на угар у нового блока изменены параметры плосковершинного хонингования цилиндров (глубина, ширина и углы наклона рисок). К заднему торцу блока шестью болтами М6 крепится крышка с резиновой манжетой, уплотняющей цапфу коленвала.Работу двигателя на х.х. можно посмотретьhttps://www.youtube.com/watch?v=7OHB86fupKU .

На что еще следует обратить внимание

Всегда необходимо поддерживать свое транспортное средство в исправном состоянии. Все системы и детали должны быть отрегулированы, не издавать посторонних шумов. Если вы используете одновременно два вида топлива, то не следует отключать насос, который отвечает за подачу бензина в систему, чтобы не допустить выхода из строя всей системы. Также, следует оставлять в бачке некоторое количество бензина, чтобы его хватало на ежедневное прогревание автомобиля. И не допускать пересыхания внутренних деталей.

Пользоваться следует, по возможности, только рекомендованными заводами, выпустившими Газели, горюче-смазочными материалами. Потому что если вы будете использовать менее качественные и не предназначенные для данного типа двигателя материалы, то мотор быстро выйдет из строя.

Возможно, мало кто задумывался и знает об этом, но, движение при отрытых окнах также влияет на увеличение расхода топлива. Хотя, если в жаркую погоду закрыть окна и пользоваться кондиционером, то использование последнего повышает потребление горючего более чем на пятнадцать процентов.

Приняв во внимание все эти факторы, которые тем или иным образом влияют на количество потребляемых литров топлива, вы значительно сможете уменьшить расход топлива на Газели и тем самым снизить свои затраты и сэкономить средства. Читать также: Вы имеете право двигаться

Читать также: Вы имеете право двигаться

Также немаловажным является следующее:

• В какой местности вы живете – в мегаполисе, городе или малонаселенной сельской местности.
• В каком состоянии находится ваша Газель.
• Пользуетесь ли вы дополнительными устройствами и приспособлениями.
• В каких климатических условиях вы проживаете.

Как это влияет и насколько на расход горючего

Так, если вы житель крупного города и постоянно приходится стоять в многочасовых пробках, то будьте готовы, что расход топлива будет увеличиваться более чем на двадцать пять процентов. Для жителей же сел и поселков этот показатель может увеличиться всего лишь до десяти процентов на сто километров пробега.

У Газели, пробег которой более ста тысяч километров, расход топлива повышается не более чем на пять процентов

, а для Газелей, у которых более ста пятидесяти тысяч километров пробега – уже на десять процентов будет больше использоваться ГСМ.

На количество потребляемого горючего влияет естественно и частое пользование кондиционером, радиомагнитолой, дополнительными обогревающими устройствами, дополнительными прицепами. Например, при пользовании прицепом показатели расхода топлива увеличатся на два процента.

Если вы проживаете в очень жестких климатических условиях, когда температура воздуха в зимнее время года опускается до -40 о С, то будьте готовы к тому, что расход увеличивается более чем на двадцать процентов.

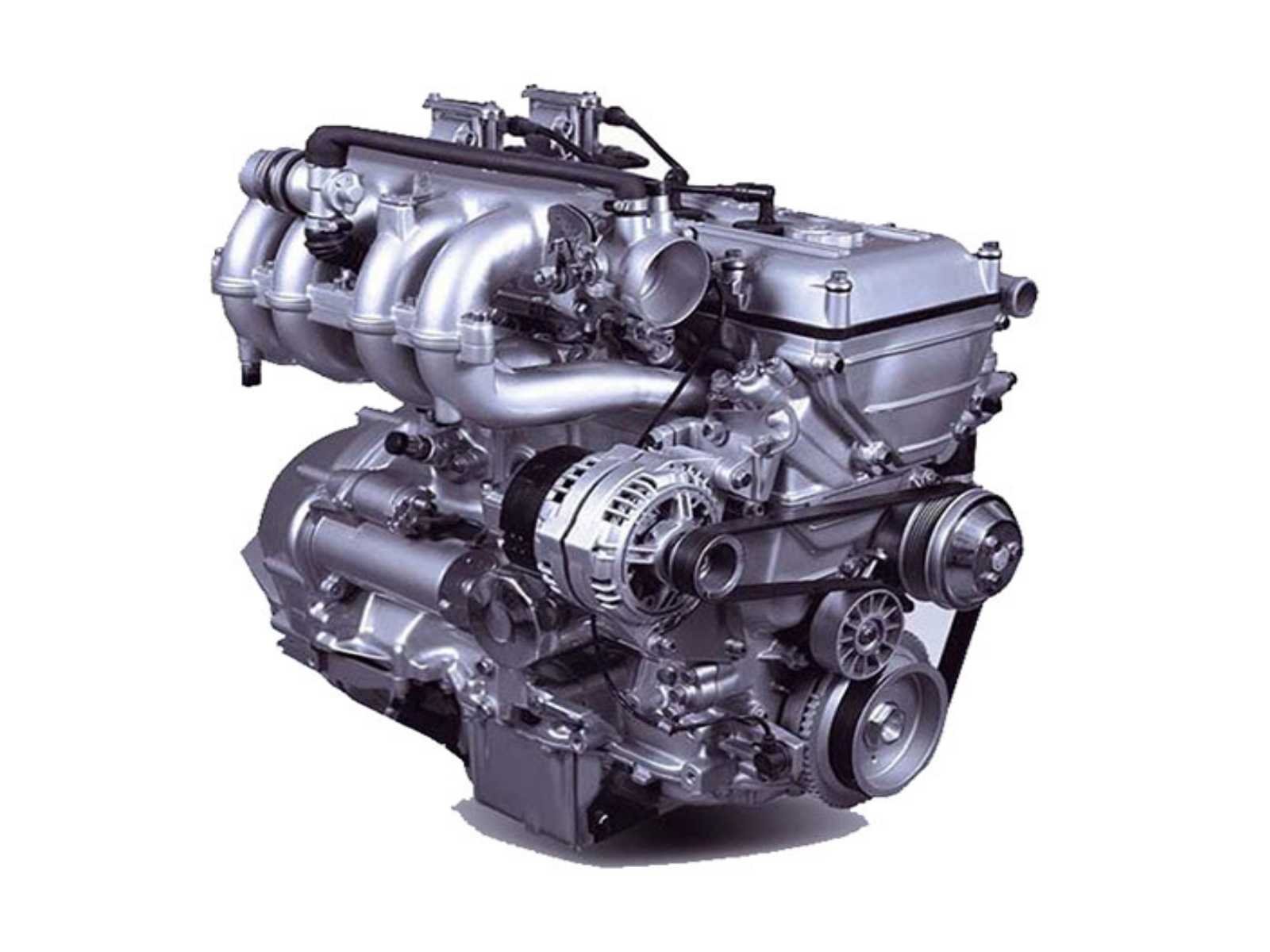

Двигатель ЗМЗ-406

ЗМЗ-406 — линейка рядных 4-цилиндровых 16-клапанных бензиновых автомобильных двигателей внутреннего сгорания производства ОАО «Заволжский моторный завод». Двигатель ЗМЗ-406 первоначально проектировался для установки на перспективную модель ГАЗ-3105. Первые прототипы двигателя появились в 1993 году, начало мелкосерийной сборки в 1996 году, выход на главный конвейер в 1997 году. Двигатель изначально создавался под современные системы питания и зажигания, управляемые микропроцессором; карбюраторные варианты появились позже (инжекторная версия — ЗМЗ-4062.10, карбюраторные — ЗМЗ-4061.10 и 4063.10). Впервые в российском двигателестроении в конструкции ЗМЗ-406 были применены: 4 клапана на цилиндр, гидротолкатели, 2-ступенчатый цепной привод 2 распредвалов, электронная система управления впрыском топлива и зажиганием.

Производство
Марка двигателя	ЗМЗ-406
Годы выпуска	1997-2008
Материал блока цилиндров	чугун
Система питания	инжектор/карбюратор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	86
Диаметр цилиндра, мм	92
Степень сжатия	9.3 8*
Объем двигателя, куб.см	2286
Мощность двигателя, л.с./об.мин	100/4500* 110/4500** 145/5200
Крутящий момент, Нм/об.мин	177/3500* 186/3500** 201/4000
Топливо	92 76*
Экологические нормы	Евро 3
Вес двигателя, кг	185* 185** 187
Расход топлива, л/100 км — город — трасса — смешан.	13.5 — —
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 / 5W-40 / 10W-30 / 10W-40 / 15W-40 / 20W-40
Сколько масла в двигателе	6
При замене лить, л	5.4
Замена масла проводится, км	7000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км — по данным завода — на практике	150 200+

* — для двигателя ЗМЗ 4061.10 ** — для двигателя ЗМЗ 4063.10

Особенности конструкции

Официально двигатель ЗМЗ 406 стал третьим после 24Д и 402 в линейке силовых приводов Заволжского завода. Получил микропроцессорное зажигание, схему газораспределения DOCH с двухступенчатым цепным приводом.

Разработчиками по-прежнему использована рядная схема двигателя с 4 цилиндрами, но распредвалов стало два, они расположены сверху, внутри ГБЦ. Степень сжатия ДВС увеличена проектировщиками завода до 9,3 в базовой версии 4062.10 за счет центрального расположения свечи внутри камеры сгорания.

Конструкция газораспределительного механизма

Натяжитель цепи ГРМ

Натяжители цепи автоматические, двойного действия – предварительный натяг пружиной, во время работы гидравликой. Степень очистки масла увеличена путем установки полнопоточного одноразового фильтра. Для навесного оборудования предусмотрен отдельный клиноременный привод. Прошивка ЭБУ соответствует версиям СОАТЭ, ИТЭЛМА VS5.6, МИКАС 5.4 или 7.1

Преимущества и недостатки двигателя

Прежде чем говорить про замену масла в моторе Газели, стоит узнать, насколько хорошим или плохим является этот двигатель. Так вы будете лучше понимать, в какой модификации лучше приобретать машину.

К сильным сторонам семейства 405 относят:

1. наличие доработанной головки блока цилиндра с использованием двухслойной прокладки из металла, дополненной пружинящими компонентами;
2. общий вес блока цилиндров снизился на 1,35 килограмма по сравнению с предшественником;
3. применяется каталитический трёхкомпонентный тип нейтрализатора, позволяющий соответствовать требованиям Евро 3;
4. за счёт доработок снизился расход по трассе до показателя 8,8 литра на 100 километров пробега;
5. применяется система доочистки масла.

Некоторые относят факт применения микропроцессора для управления углом опережения зажигания к преимуществам, другие называют его недостатком. Система работает лучше и эффективнее, но отремонтировать этот узел в условиях трассы, когда машина застряла, невозможно.

При этом гидрокомпенсация теплового зазора в клапанах привела к снижению затрат на содержание Газели. Так что посещать автосервис с целью отрегулировать клапаны, как это происходило раньше, теперь не требуется.

Это откровенно неплохой мотор, который отлично подходит для автомобиля Газель. Из его технических характеристик выделим следующие:

1. степень сжатия составляет 9,4;
2. рабочий объём 2,4 литра;
3. крутящий момент достигает 211 Нм;
4. мотор выдаёт 152 лошадиные силы мощности.

С таким двигателем Газель уверенно чувствует себя в пределах города и на трассе. Если использовать подходящие и соответствующие требованиям моторные масла, удастся минимизировать загрязнение мотора, уменьшить трение между контактирующими поверхностями и продлить срок службы силового агрегата.

Это интересно: Рейтинг лучших моделей ламп для противотуманных фар

Обслуживание

Обслуживание движков ЗМЗ 4063 всех модификаций проводится одинаково. ТО-0 делается после пробега в 2500 км. Каждое последующее техническое обслуживание необходимо проводить каждые 15 000 км при эксплуатации на бензине и 12 000 км — для газа.

Каждое второе техническое обслуживание требует проверки систем, таких как клапанный механизм, состояние электронного блока управления силовым агрегатом. Регулировка клапанного механизма проводится спустя 50 000 км, или раньше по необходимости. Зачастую к 70 000 выходят со строя гидрокомпенсаторы, которые нужно менять все вместе, поскольку неизвестно, когда со строя выйдут работоспособные.

В движок рекомендуется заливать полусинтетическое масло с маркировками 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40. Для смены масла понадобиться 5,4 литра, которые заливаются в силовой агрегат. Как показывает практика, большинство автомобилистов выполняют техническое обслуживание мотора самостоятельно.
