Важная функция расширительного бачка
Этот элемент представляет собой пластмассовую деталь, которая обычно устанавливается усилителем тормозов. Он соединяется с радиаторными патрубками соответствующими отводками. Здесь же будут специальные метки, которые покажут предельно допустимый максимальный уровень, который должен быть у жидкости для охлаждения.
Система должна быть герметичной. За это отвечают клапаны, расположенные в пробке этого самого бачка. Оба клапана выполняют разные функции. Выпускной следит за избыточным давлением в системе, когда двигатель горячий, а впускной откроется тогда, если есть пониженное давление (обычно это случается, когда двигатель остывает).
Расширительный бачок вмещает обычно около десяти с половиной литров жидкости тосола. Для того чтобы её слить, предусмотрены специальный кран и пробка.
Сообщества › ГАЗ Волга › Блог › Переделка системы охлаждения ЗМЗ-шных двигателей (402, 406, 405 и так далее)
Вот система охлаждения ЗМЗ-406, 405 и тд. (у 402 и аналогов почти идентичная)
Если предыдущую картинку немного упростить, что бы было более понятен принцип работы, то получаем:
Помпа 12 закачивает ОЖ (охлаждающую жидкость) в блок цилиндров. Оттуда она выходит двумя путями1) через отопитель салона 3 (отбор происходит в дальней части блока около 4-ого цилиндра) и после поступает опять в помпу через её нижний заборник.2) Через головку блока в передней части двигателя и через термостат поступает в верхний заборник помпы.
Там же установлен термостат 4, который отправляет поток ОЖ или сразу в помпу (если жидкость холодная) или же через радиатор (если горячая). После радиатора поток поступает опять же в нижний заборник помпы.
Иногда, как и в нашем случае) отбор на отопитель делают не от 4-ого цилиндра в блока. а от торца головки блока (это улучшает циркуляции жидкости в блока). Ведь рабочая температура в двигателе — это как средняя температура по госпиталю, где она существенно ниже, а где то и зашкаливает. (понятие локального перегрева).
При эксплуатации в холодное время года с работающим отопителем данная схема работает как нужно, жидкость циркулирует по блоку, самое удалённое место в блоке охлаждается как за счёт различного диаметра отверстий в прокладке головки блока под проход ОЖ, так и за счёт забора ОЖ в отопитель (забор из Головки предпочтительней) и хорошей циркуляции.
А что происходит летом? Вы или вручную закрываете кран отопителя или же как в соболе это делает электрокран отопителя
И в итоге получаем следующую картину охлаждения. Летом. В самую жарищу…
первый цилиндр охлаждается отлично, второй хуже, третий ещё хуже, а в четвёртом имеем картину локального перегрева. Мало что туда поступает уже нагретая ОЖ, так ещё и циркуляция там минимальна… Из-за этого чаще всего и случаются проблемы с четвёртым цилиндром.
В современных двигателях применяют различные пути борьбы с таким перегревом. При аналогичных системах охлаждения.1) циркуляция через радиатор продолжается в любое время года, просто отопитель с помощью заслонок направляет воздух мимо своего радиатора. Вариант неплох, с одной стороны и жидкость хоть немного охлаждается. с другой имеем лишне сопротивление для помпы при прокачке жидкости, опять же циркуляция есть. но далек от идеальной2) кран отопителя закрывает радиатор отопителя и открывает ветвь перепуска жидкости в обход радиатора отопителя
Схематически это выглядит вот так:
Как видно циркуляция жидкости при закрытом кране отопителя даже улучшается (нет сопротивления радиатора отопителя для хода жидкости), а прогрев двигателя до рабочей температуры при схеме будет происходить гораздо быстрее.
Учтите что при открытом отопителе (зимой) ветвь перепуска должна быть закрыта, по избежании уменьшения прохода ОЖ через радиатор отопителя
Небольшой минус — радиатор, вентилятор радиатора и термостат должны работать исправно, причём радиатор и вентилятор — желателен запас по теплоотводу (помпа смешивает охлаждённую ОЖ после радиатора с перегретой идущей от четвёртого цилиндра). поэтому тут нужно или перестраховаться (радиатор должен быть как минимум отмыт, а электровентилятор желательно продублировать), как максимум в ветвь перепуска можно поставить второй небольшой радиатор (это для маньяков)
На Соболе я реализовал вторую схему, организовав ветвь перепуска (в неё же врезал электрообогреватель 220В на зиму). Зимой эта ветвь прогревает двигатель перед запуском, летом — охлаждает
а вопрос теплоотдачи решил промывкой радиатора (он тут в итоге был оставлен тем что и был на машине, а был он судя по всему новым) плюс к штатной электромуфте расположенной на помпе добавил электовентилятор БОШ от донорской волги (потребовало переноса радиатора вперёд на несколько сантиметров и изготовления кронштейнов под электровентилятор). Причём электовентилятор запитал от “мозгов” (ЭБУ) двигателя с программируемой через бортовой компьютер температурой включения от датчика температуры ЭБУ, а электромуфту подключил к штатному датчику установленному в радиатор (с порогом включения 94-99 градусов). Дополнительно водителю вывел 2 кнопки принудительного включения обоих вентиляторов, со световой индикацией работы.
Про реализацию этой теории на практике. “в железе”, будет в следующем бортовике сами знаете в каком бортжурнале)
Назначение термостата в данном автомобиле
Устройство предназначено для перераспределения потоков при циркуляции охлаждающей жидкости между так называемыми малым и большим кругами. В первом случае термостат на 409 двигатель замыкает контур на малый круг, когда жидкость циркулирует в рубашке охлаждения и радиаторе системы отопления UAZ Patriot. Такая ситуация происходит при разогреве мотора до уровня рабочей температуры. При достижении определенного температурного предела клапан внутри термостата начинает смещаться, тем самым открывая путь жидкости по большому кругу. В этом случае хладагент циркулирует через основной радиатор, который с помощью вентилятора обеспечивает отвод излишков тепла. В случае неисправности требуется замена.
Сборочные детали системы охлаждения двигателя ЗМЗ-406
Система охлаждения ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 18) – жидкостная, закрытая, с принудительной циркуляцией.

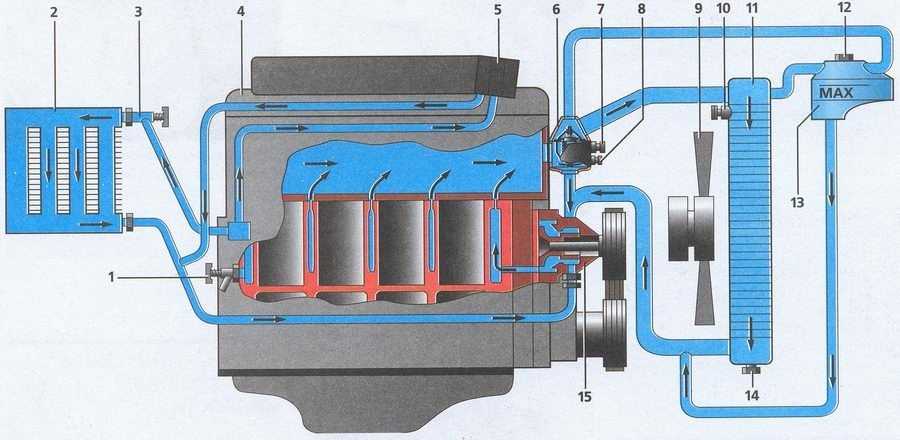

Рис.18. Схема системы охлаждения двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302
1 – сливной краник блока цилиндров; 2 – радиатор отопителя; 3 – краник отопителя; 4 – двигатель; 5 – дроссельный патрубок; 6 – термостат; 7 – датчик указателя температуры охлаждающей жидкости; 8 – датчик сигнализатора перегрева охлаждающей жидкости; 9 – электровентилятор; 10 – радиатор, 11 – пробка расширительного бачка; 12 – расширительный бачок; 13 – сливной краник радиатора; 14 – датчик включения электровентилятора; 15 – водяной насос
Система охлаждения состоит из водяной рубашки в блоке и головке цилиндров двигателя, водяного насоса, термостата, радиатора, расширительного бачка,электровентилятора, сливных краников, датчиков температуры охлаждающей жидкости, перегрева охлаждающей жидкости и включения электровентилятора, пробки расширительного бачка,
В систему также включен радиатор ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 отопителя кабины.
Поддержание правильного температурного режима двигателя оказывает решающее влияние на износ деталей двигателя и экономичность его работы.
Оптимальная температура охлаждающей жидкости 80-90°С поддерживается при помощи термостата, действующего автоматически, и электровентилятора, включаемого отдатчика через реле управления электровентилятором при достижении температуры охлаждающей жидкости 92°С.
Электровентилятор включен до тех пор, пока температура охлаждающей жидкости не упадет до 87°С. В холодное время года для поддержания оптимальной температуры охлаждающей жидкости используется также чехол, устанавливаемый на облицовку радиатора.
Для контроля температуры охлаждающей жидкости в комбинации приборов ЗМЗ-406 имеется указатель температуры, датчик которого ввернут в корпус термостата.
Кроме того, в комбинации приборов имеется сигнальная лампа, загорающаяся при повышении температуры жидкости до 104-109°С.
Датчик сигнальной лампы также ввернут в корпус термостата. При загорании лампы следует немедленно остановить двигатель, установить и устранить причину перегрева.
Термостат ЗМЗ-406
Термостат двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 19) с твердым наполнителем, двухклапанный, типа ТС 107-01 расположен в корпусе, установленном на выходном отверстии головки цилиндров, и соединен шлангами с водяным насосом и радиатором.
Рис.19. Принцип действия термостата ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302
A – термостат закрыт; Б – термостат открыт
Основной клапан термостата ЗМЗ-406 начинает открываться при температуре охлаждающей жидкости 78-82°С. При температуре 94°С он полностью открыт.
При закрытом основном клапане жидкость в системе охлаждения двигателя ЗМЗ-406 циркулирует, минуя радиатор, через открытый дополнительный клапан термостата внутри рубашки охлаждения двигателя.
При полностью открытом основном клапане дополнительный клапан закрыт и вся жидкость проходит через радиатор охлаждения.
Технические данные ЗМЗ 406
- Производитель ЗМЗ 406 Заволжский завод по производству автомобильных моторов. Период выпуска с 1997 по 2008 год.
- Четырёхтактный бензиновый двигатель, имеющий рядное расположение четырёх цилиндров.
- Материал изготовления БЦ особо прочный сплав чугуна.
- Система газораспределения DOHC, имеющая два вала газораспределения и 16 клапанов. Привод ГРМ цепной, имеющий две ступени, оборудованный гидравлическим натяжителем.
- Инжекторную систему питания имеет модель ЗМЗ 4062. Карбюраторной системой оборудованы ЗМЗ 4061, и ЗМЗ 4063.
- Ход поршня данного ДВС составляет 86 мм., диаметр его цилиндров 92 миллиметра.
- Степень сжатия у 4061 модели 8:1, у 4062 и 4063 модели степень сжатия составляет 9.3:1.
- Точный объём ДВС 2286 куб., сантиметров.
- Используемое горючее АИ 76, АИ 92 в зависимости от степени сжатия.
- Нормы Европейского соответствия по выбросам токсичных веществ для инжекторной версии ЗМЗ 4062 Евро 2 и Евро 3.
- Вес силового агрегата 185 и 187 килограммов.
Мощность
ЗМЗ 4061 при 4500 оборотов мин., равна 100 л., сил, ЗМЗ 4063 при 4500 оборотов мин., равен 110 л., сил, ЗМЗ 4062 при 5200 оборотов мин., равна 145 л., сил. Крутящий момент 177, 186, 201 Нм при 3500 и 4000 оборотов мин., для соответствующих моделей ЗМЗ.
Расход топлива
Расход горючего при движении в городском режиме 13.5 литров на 100 км., пробега, по трассе 8.8 литра, общий расход горючего 11 литров на 100 км., пробега. Данные соответствуют расходу Газ 31105 с МКПП.
Сколько литров масла и какого заливать
Допустимый расход моторной смазки 0.1 литр на 1000 км., пробега. Виды используемого масла: 15W40, 10W40, 20W40, 10W30, 5W40, 5W30. Объём масла в двигателе 6 литров. Для замены брать 5.4 литра. Замену моторной смазки производить каждые 7 тыс., км., пробега.
Ресурс двигателя
Ресурс работы мотора по данным производителей 150 тыс., км. В реальности, при бережном вождении и правильном своевременном обслуживании эта цифра может быть в два раза больше.
Система охлаждения двигателя ЗМЗ 406
Система охлаждения двигателя ЗМЗ 406 — это комплекс узлов и агрегатов, предназначенных для охлаждения силового агрегата транспортного средства, а также поддержания рабочей температуры.
Технические характеристики
Двигатель ЗМЗ 406 производства Заволжского моторного завода. Мотор устанавливался на различные модели автомобилей Горьковского автомобильного завода, но система охлаждения Газель 406, ничем не отличается от смонтированных на Соболе или Волге.
Двигатель с маркировкой ЗМЗ 406 обладает высокими техническими характеристиками, но как показывает практика, имеет конструктивный недостаток в области системы охлаждения — термостат. Но, о всём по порядку.
Схема системы охлаждения
Прежде, чем приступить непосредственно к рассмотрению деталей и улов, которые входят в систему охлаждения мотора стоит рассмотреть, схему устройства узла.
Схема устройства системы охлаждения автомобиля ЗМЗ 406 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;
А — термостат закрыт; В — термостат открыт
Детали и запчасти: описание
Многие автолюбители знакомы с элементами охлаждающей системы моторов. Но, автомобилисты-новички не знают — из чего состоит этот узел и какое предназначение элементов, за что часто бывают, наказаны судьбой. Итак, разберём предназначение отдельных элементов системы охлаждения мотора ЗМЗ 406.
Термостат
Термостат — элемент системы охлаждения автомобиля, который отыгрывает роль клапана, который перенаправляет поток ОЖ, с малого на большой. Рабочая температура силового агрегата ЗМЗ 406 — 87 — 103 градуса Цельсия.
При прогреве автомобиля термостат находится в закрытом состоянии, что позволяет более быстро и эффективнее провести нагрев движка. После достижения температуры жидкости в 60-70 градусов, термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу, проходя через радиатор.
Термостат, по праву может считаться наиболее ломающейся частью системы охлаждения автомобиля. Зачастую это связано с тем, что узел заклинивает, и мотор или перегревается, или не греется. Наиболее простое решение проблемы — заменить испорченную деталь.
А — термостат закрыт; В — термостат открыт
Водяной насос
Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости по системе. Располагается деталь в блоке цилиндров и приводится в движение при помощи приводного ремня от коленчатого вала. Деталь имеет ресурс в 100 000 км пробега, но в связи с некачественными запасными частями может выходить со строя значительно раньше.
Радиатор и вентилятор
Радиатор и вентилятор системы ОЖ предназначены для обеспечения оптимального охлаждения двигателя. Сам по себе радиатор охлаждается при помощи встречного потока воздуха, но в летний период — этого не хватает, и в работу включается вентилятор.
Радиатор системы охлаждения на ЗМЗ 406 установленный алюминиевый с 3-х рядной системой для обеспечения максимального охлаждения жидкости. Вентилятор приводится в действие при помощи автоматического замыкания цепи с датчиком температуры расположенного на блоке цилиндров.
Если двигатель имеет инжектор, то в цепь работы датчик-вентилятор ещё включается и электронный блок управления двигателем. Датчик температуры охлаждающей жидкости становится причиной многих проблем связанным с работоспособностью мотора.
Патрубки и водяная рубашка
Патрубки отыгрывают роль проводящего и соединяющего звена между разными элементами системы ОЖ. Из-за их неисправности может возникнуть утечка охлаждающей жидкости, и мотор попросту начнёт перегреваться.
По водяной рубашке, в силовом агрегате циркулирует охлаждающая жидкость, где она поглощает тепло и выводит его на радиатор. Из-за пробоя этого элемента моет возникнуть гидроудар.
Связано это с эксплуатацией силового агрегата на воде, при которой возникает коррозия.
Вывод
Если судить, по отзывам автолюбителей, то система охлаждения ЗМЗ 406 считается одной из самых надёжных, что выпускал Заволжский завод. Система охлаждения Газель немного адаптирована, чтобы выдерживать большие нагрузки. А вот на Соболе, все было без изменений, так как на Волге.
Как поменять термостат
В то же время устройство терморегуляции не должно находиться постоянно в открытом состоянии иначе мотору будет сложно набрать рабочую температуру. Это чревато большим расходом топлива и недостатком мощности. В холод проблема будет усугублять эксплуатацию двигателя ГАЗ.
От правильной работы регулирующего устройства зависит циркуляция жидкости в системе охлаждения. Если устройство не будет давать возможность антифризу двигаться по большому кругу охлаждения, который включает радиатор, то это приведёт к быстрому перегреву мотора и выходу его из строя.
Чтобы заменить термостат обязательно потребуется сливать охлаждающую жидкость, поэтому следует ей запостись. Кроме того, потребуются плоскогубцы или отвёртка, чтобы ослабить клеммы датчиков и патрубков, в зависимости от их фиксации. Ключ на 12 понадобится для болтов крепления устройства. При замене устройства возможны некоторые недочёты, которые при ежедневной эксплуатации автомобиля могут вылиться в неприятную неожиданность, вплоть до утечки охлаждающей жидкости. Чтобы этого не произошло следует учитывать следующие нюансы:
• прилегающие поверхности должны быть очищены от грязи; • при замене устройства нужно заменить уплотнительное кольцо;
• термостат должен быть правильно сориентирован;
• болты креплений должны быть туго затянуты;
• необходимо проверить прочность соединений шлангов;
• после установки нужно дать двигателю поработать на холостом ходу, чтобы убедиться в надёжности соединений. Процесс замены:
1. Слить охлаждающую жидкость.
2. Ослабить крепления и вынуть 2 шланга из патрубков устройства.
3. потребуется снять крышку.
4. Чтобы снять корпус понадобится отсоединить все клеммы датчиков системы охлаждения и вывернуть два болта. 5. Термостат 406-го двигателя вынимается из корпуса и меняется. Установка назад производится в обратном порядке.
Составных частей устройства немного и его конструкция не отличается сложностью, поэтому процесс замены не должен вызвать трудностей. Для наглядности процесса замены представлено видео:
описание системы охлаждения на автомобиле Волга ГАЗ 31105
скачать фото на мобильник
описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта
раздел 5
система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;
А — термостат закрыт; В — термостат открыт
| Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Система охлаждения автомобиля Волга ГАЗ 31105 состоит из насоса, радиатора двигателя, вентилятора, термостата, расширительного бачка, рубашки охлаждения (протоков в блоке и каналов в головке блока цилиндров двигателя ЗМЗ 406), соединительных шлангов и трубок, а также радиатора и крана отопителя. Насос охлаждающей жидкости — центробежного типа, установлен в передней части блока цилиндров и приводится от шкива коленчатого вала поликлиновым ремнем. Насос обеспечивает постоянный поток охлаждающей жидкости в двигателе. Тепловой режим двигателя ЗМЗ 406 задается параметрами термостата и датчика включения вентилятора радиатора. Распределением потоков жидкости управляет термостат с двумя клапанами; основным и байпасным. На холодном двигателе основной клапан закрыт, и вся охлаждающая жидкость циркулирует по малому кругу — через рубашку охлаждения блока и головки блока цилиндров, минуя радиатор двигателя и сразу возвращаясь в насос. Это ускоряет прогрев холодного двигателя. При температуре 80-84°С основной клапан термостата начинает открываться, пропуская часть жидкости по большому кругу, а байпасный клапан термостат закрывается. | При температуре 94°С основной клапан термостата открыт полностью, а байпасный закрыт и вся жидкость циркулирует через рубашку охлаждения, затем через основной клапан термостата и радиатор двигателя, образуя большой круг циркуляции. Охлаждающая жидкость, проходя через радиатор, охлаждается, отдавая часть тепла окружающему воздуху. Радиатор — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновые уплотнительные прокладки обжатием опорных пластин по фланцам бачков. На пластинах остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля ГАЗ 31105, а также для крепления кожуха вентилятора к радиатору. Вентилятор — с шестилопастной пластмассовой крыльчаткой. Приводится во вращение электродвигателем. Электродвигатель включается по команде датчика, установленного в левом бачке радиатора при температуре охлаждающей жидкости 92 °С. В малый круг системы охлаждения включен радиатор отопителя. Количество охлаждающей жидкости, проходящей через радиатор отопителя, не зависит от термостата и регулируется только краном отопителя. С 2005 г. на автомобили Волга ГАЗ 31105 устанавливается кран отопителя с пневмоприводом (см. «Система отопления и вентиляции»). | Расширительный бачок — пластмассовый, установлен на кронштейнах над вакуумным усилителем тормозов. Расширительный бачок соединен пароотводящими шлангами с патрубком левого бачка радиатора (вверху) и со штуцером в крышке корпуса термостата, а также наполнительным шлангом — с насосом через тройник, установленный в нижнем шланге радиатора. На расширительном бачке имеется метка МАХ, показывающая верхний уровень охлаждающей жидкости в расширительном бачке. Расширительный бачок закрыт резьбовой пробкой. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Выпускной клапан поддерживает избыточное давление в системе на горячем двигателе (за счет этого температура кипения жидкости повышается до 115°С и уменьшаются ее потери на испарение). Впускной клапан открывается при понижении давления в системе охлаждения (на остывающем двигателе). Система охлаждения заполнена 10,5 л незамерзающей жидкости «Тосол». Для слива охлаждающей жидкости в нижней части правого бачка радиатора выполнено сливное отверстие, закрытое резьбовой пробкой, а на левой стороне блока цилиндров предусмотрен сливной кран. |
марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com
Определение неисправности в системе управления двигателем
В эту систему поступает информация с различных датчиков, установленных на двигателе, от нее зависит нормальная работа узлов питания и зажигания. Существует мнение, что определить неисправность в этой системе можно лишь в техническом центре с помощью специальных приборов. Это не совсем верно, найти проблему можно и самостоятельно.
О появлении неполадки оповещает сигнализатор «Check Engine» на панели приборов, горящий непрерывно. У каждой неисправности есть свой код, который система записывает в память, задача состоит в получении его и определении причины по специальной таблице.
Чтобы узнать код, найдите диагностический разъем, расположенный в моторном отсеке справа. Снимите с него крышку и замкните медным проводом контакты 10 и 12. Теперь блок управления находится в режиме выдачи информации. Сядьте на место водителя и включите зажигание, вы увидите вспышки сигнализатора. Ваша задача — сосчитать их. Код неисправности состоит из двух или трех цифр. Количество вспышек сигнализатора равно цифре, затем пауза и следующая цифра.
Например, код неисправности 26 будет показан так:
Блок управления начинает передачу информации с кода 12, повторяющегося три раза. Этим показывается исправность системы диагностики. Затем код неисправности, он тоже повторяется трижды; потом — переход к следующей неполадке, если она есть. После перечисления всех кодов, находящихся в памяти, блок будет повторять всю информацию до тех пор, пока вы не вынете перемычку из разъема. Так что можно не спешить и проверить еще раз.
После определения кода неисправности загляните в таблицу (ее можно распечатать и возить с собой в бардачке). Вы сразу увидите, что именно не работает. Если же память пуста, передается только код 12.
Схема устройства мотора ЗМЗ 406
Надо заметить, что выход из строя одного из датчиков не приведет к остановке двигателя (за исключением датчика углового положения коленчатого вала, отказ которого очень маловероятен). При возникновении неисправности компьютер переходит на аварийную программу, двигатель работает хуже, но доехать до мастерской можно.
Бензобаки на Газель
Диагностирование системы охлаждения двигателя
Общее диагностирование технического состояния системы охлаждения заключается в определении ее герметичности и теплового баланса.
Заключение о герметичности системы делают, визуально убедившись в отсутствии утечки ОЖ при работающем и неработающем двигателе, а также по скорости убывания жидкости из расширительного бачка в процессе эксплуатации автомобиля.
О тепловом балансе системы судят по времени прогрева двигателя и поддержанию его номинальной рабочей температуры при нормальной нагрузке. Проверку производят с помощью указателя температуры охлаждающей жидкости.
Работа системы охлаждения считается удовлетворительной, если температура двигателя удерживается в пределах 85…95 °С при движении нагруженного автомобиля со скоростью около 90 км/ч.
Проверить общее состояние системы охлаждения и найти конкретные места утечки ОЖ можно при подаче воздуха под небольшим давлением в систему охлаждения.
Для проверки герметичности системы охлаждения можно использовать воздушную сеть (рис. 1, а), а в случае ее отсутствия, воздушный насос (рис. 1, б), которые подсоединяют к пробке расширительного бачка или радиатора.
С помощью редуктора или насоса поднимают давление до величины давления открытия пробки расширительного бачка (0,09…0,13 МПа) в течение 2 мин. Следят за показанием манометра: давление должно быть стабильным, в противном случае визуально определяют утечки ОЖ или проверяют охладители отдельных составных частей двигателя (системы рециркуляции, радиатор охлаждения масла и т.д).
Причиной быстрого убывания ОЖ в системе может быть неправильная работа клапана пробки расширительного бачка и ее недостаточная герметичность. При появлении этой неисправности необходимо проверить состояние клапана пробки и давление его открытия (значение давления указано в технических характеристиках данного двигателя).
Рис. 1. Проверка герметичности системы охлаждения с использованием воздушной сети (а) и воздушного насоса (б): 1 — пневморедуктор; 2 — манометр; 3 — герметизирующая насадка; 4 — радиатор; 5 — насос; 6 — пробка расширительного бачка
Работоспособность радиатора определяют по разности температур ОЖ в его верхней и нижней части, которая должна быть в пределах 8…12 °С. Уменьшение разности температур указывает на наличие накипи в трубках радиатора или на его загрязнение.
При проверке термостата его снимают с двигателя и помещают в емкость с жидкостью, имеющей температуру окружающего воздуха. Можно использовать обычную воду, но, учитывая, что температура ОЖ в современных двигателях может превышать 100 °С, желательно применять технический глицерин, температура кипения которого выше. В случае же использования воды можно установить только начало открытия клапана. Жидкость постепенно нагревают; при температуре 70…80 °С (в зависимости от модели двигателя) должно начаться открытие клапана термостата. За температуру начала открытия принимается та, при которой ход клапана, расположенного со стороны входного патрубка радиатора, составляет 0,1 мм. Для более точного определения величины хода можно использовать индикатор часового типа на кронштейне. Дальнейшее повышение температуры до 90…110 °С (в зависимости от модели двигателя) должно привести к полному открытию клапана (6…8 мм). Если после проведения вышеописанной проверки установлено, что термостат не удовлетворяет указанным условиям, его заменяют новым, так как ремонту он не подлежит.
При появлении утечки ОЖ из радиатора, если найти место утечки не представляется возможным, радиатор проверяют на герметичность. Существуют два способа проверки: непосредственно на автомобиле и при снятом радиаторе.
При проверке на автомобиле радиатор заполняют водой, все патрубки закрывают заглушками, оставив один открытым (через него в радиатор подают воздух под давлением примерно 0,1 МПа). По месту появления воды и определяют место утечки.
Однако из-за сложности доступа к радиатору удобнее проверять его, сняв с автомобиля. После снятия закрывают заливную горловину и все патрубки радиатора, оставив один открытым, через него подают в радиатор воздух под давлением примерно 0,1 МПа. Радиатор помещают в ванну с водой и наблюдают за появлением пузырьков воздуха, которые и укажут точное место утечки.
Жидкостный насос проверяют на отсутствие утечек через нижнее контрольное отверстие. Если при работе насос издает шум, проверяют также его осевой люфт. При появлении утечки ОЖ из жидкостного насоса, шума при работе и увеличенного осевого люфта насоса, его снимают с двигателя, разбирают, проверяют и при необходимости ремонтируют или заменяют насос.
Проверку электрических элементов системы охлаждения проводят с помощью сканеров и тестеров.
Детали и схема устройства
Схема устройства охлаждения двигателя ЗМЗ 409 достаточно простая и присущая всем инжекторным версиям. Охлаждающая жидкость циркулирует по кругам — большому и малому. Рассмотрим, детали узла «охлаждайки» более детальнее.
Радиатор и электровентилятор
Радиатор и электровентилятор обеспечивают постоянную температуру мотора в пределах 87-103 градуса Цельсия, чтобы двигатель не перегрелся. На первых моделях двигателя устанавливался трёхрядный охладитель медной конструкции. Но, после неудачных испытаний, конструкторами было принято решение сменить радиатор на трёхрядный алюминиевый.
Электровентилятор включается при помощи блока управления, который регулирует температуру мотора при помощи датчика температуры охлаждающей жидкости. Данные о температурном режиме считываются с рубашки охлаждения и подаются на ЭБУ, который включает и выключает основной вентилятор.
Неисправность вентилятора и радиатора охлаждения ведут к плохой циркуляции и недостаточном охлаждении системы. При этом мотор может перегреваться.
Термостат
Обеспечивает перевод потоков охлаждающей жидкости с малого на большой круг и наоборот. Так, открывается термостат при температурном диапазоне в 60-70 градусов. Это одна из самых важных деталей мотора, поскольку именно она регулирует эффективный и быстрый прогрев движка, а также нормальную работу системы ОЖ.
При прогреве мотора термостат находится в закрытом положении и циркуляция ОЖ обеспечивается по малому кругу без участия радиатора. После открытия термостата жидкость начинает гоняться по большому кругу, что обеспечивает эффективное охлаждение благодаря радиатору.
Неисправность термостата приводит к тому, что двигатель начинает греться, поскольку он находится в закрытом состоянии и зачастую, эта неисправность сопровождается частым включением электровентилятора.
Водяной насос
Водяной насос или помпа служит для обеспечения циркуляции ОЖ по всей системе. Неисправность данного элемента приводит к потере жидкости и перегреву силового агрегата. Обычно износ подшипников внутри изделия приводит к заклиниванию, из-за чего из-под водяного насоса начинается течь.
Отопитель
Одним из неотъемлемых элементов системы охлаждения является система отопителя. Она включает в себя входящий и выходящий патрубок, радиатор и электровентилятор. В зимнее время активно эксплуатируется, чем дополнительно охлаждает движок.
Расширительный бачок и пробка
В расширительный бачок вытесняются газы и пары, которые образуются вследствие эксплуатации системы. Там, этот элемент служить также уровнем ОЖ в системе. Через пробку вытесняется воздух, а также горячая «охлаждайка» при перегреве силового агрегата.
Патрубки
Патрубки — промежуточные элементы, через которые циркулирует охлаждающая жидкость, а также соединяются разные элементы системы. Неисправность данных деталей может привести к потере жидкости, что может значительно снизить уровень в движке. Обычно, в зависимости от пробега и местности эксплуатации данные детали рекомендуется менять один раз на 100 000 км пробега.
Датчик температуры
Датчик температуры охлаждения считывает данные о температурном режиме и передаёт их в электронный блок управления, который проводит регулировке температуры. Устанавливается он на термостате.
Неисправность элемента может привести к тому, что мотор будет перегреваться, поскольку электровентилятор не будет включаться. Особенно это опасно в летний период. Также, проблемы с датчиком могут послужить ряду других проблем связанных с мотором.
Водяная рубашка
Водяная рубашка охлаждения находится внутри блока цилиндров и головки блока. Она обеспечивает вывод тепла с этих элементов, которые нагреваются в процессе эксплуатации. Так, при помощи водяного насоса и патрубков жидкость двигается в радиатор, где собственно и происходит охлаждение, а затем возвращается для поглощения нового тепла.
Если эксплуатация мотора производится на воде, то зачастую каналы рубашки охлаждения берутся коррозией, что приводит к разрушению стенок. Долгая эксплуатация в таком режиме может привести к попаданию охлаждающей жидкости в цилиндры мотора, что может привести к гидроудару и капитальному ремонту силового агрегата.
