Система охлаждения двигателя лада калина 8 клапанов

Конструкция системы охлаждения ЛАДА Калина

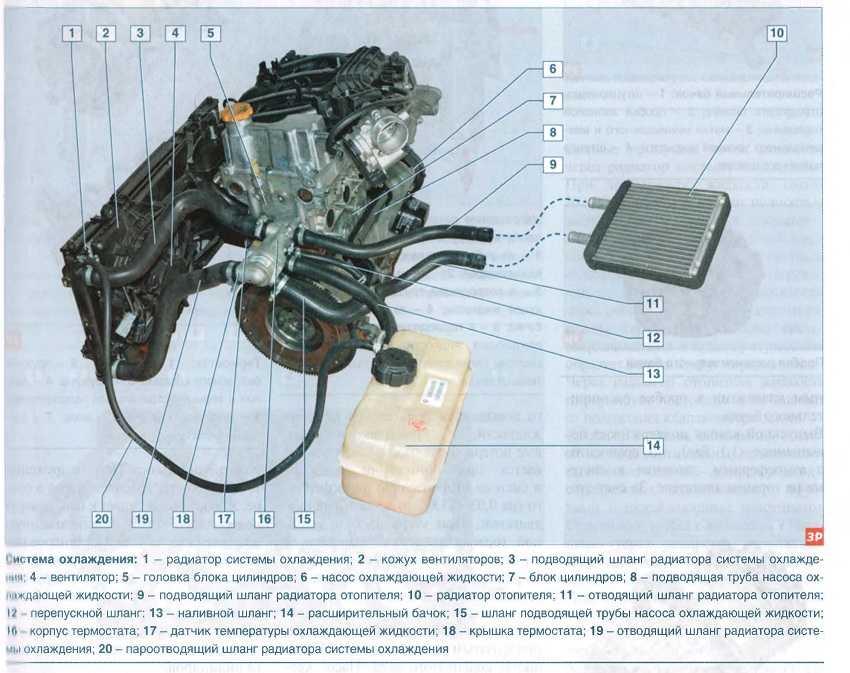

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом. Расширительный бачок калина

Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери}. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе). Крышка расширительного бачка с клапанами

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат. Насос охлаждающей жидкости калина

Система охлаждения состоит из двух так называемых кругов циркуляции:

• Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
• Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Термостат. Он имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя. Термостат калина

Датчик температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера. Датчик температуры охлаждающей жидкости калина

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводя-щего шланга. На радиаторе установлен кожух с электовентилятором. В нижней части правого бачка находится сливная пробка. радиатор калина Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.

Основные элементы системы

В системе охлаждения двигателя Лады Калины применяются основные детали, которые отвечают за правильность работы СОД.

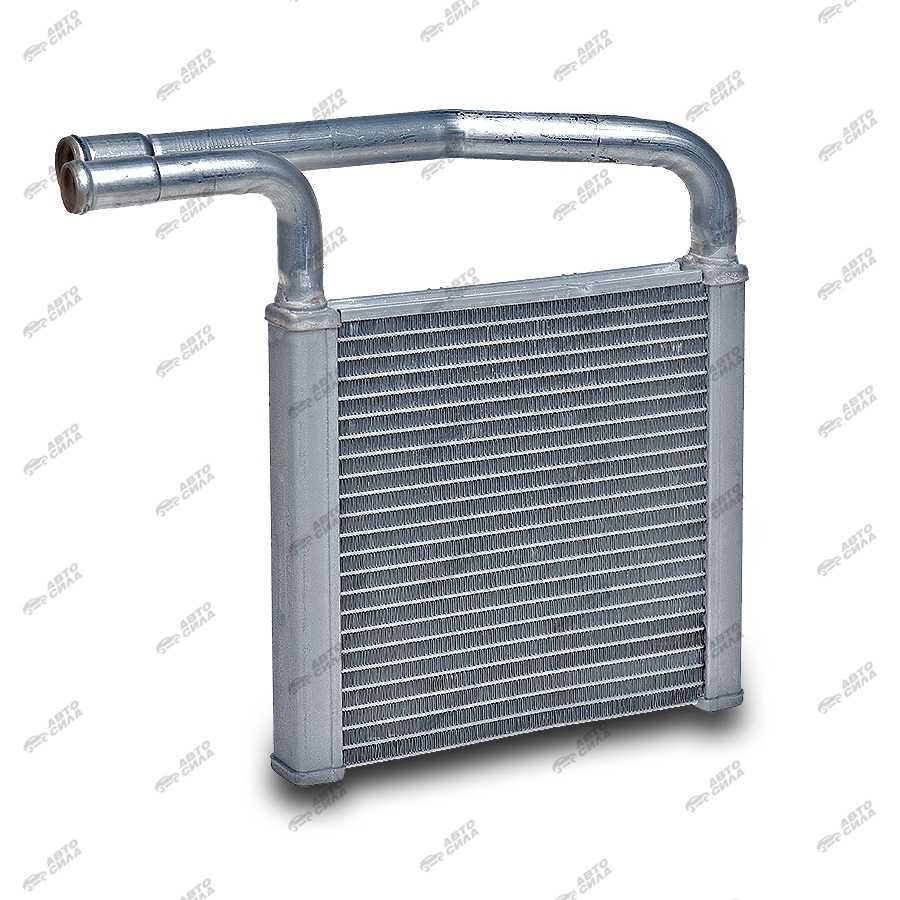

Радиатор печки

Печной радиатор необходим для обогрева салона автомобиля в холодное время года. Охлаждающая жидкость циркулирует через печной радиатор, тем самым нагревая его, а вентелятор отопителя салона стоящий перед радиатором, подает поток воздуха через него, тем самым воздух нагревается и поступает в салон уже в нагретом состоянии.

Возможные неисправности:

• Засор радиатора изнутри и снаружи;
• Течь ОЖ из радиатора на стыках;

Крышка расширительного бачка

Крышка имеет в своей конструкции клапан сброса давления, а именно при нагреве и охлаждении крышка поддерживает оптимальное давление в СОД. Клапан в крышке работает как на повышение давления, так и на его понижение (разряжение).

Возможные неисправности:

• Повреждение крышки и нарушение ее герметичности;
• Застопоривание клапана в крышке;

Расширительный бачок

Расширительный бачок предназначен для компенсации расширения и уменьшения частиц антифриза, то есть при нагреве антифриз расширяется, а при охлаждении уменьшается именно для этого и применяется расширительный бачок, чтобы шланги в системе не раздувались от избыточного давления ОЖ. Выполнен из прозрачного термостойкого пластика.

Возможные неисправности:

• Трещины из-за избыточного давления;
• Облом штуцеров в процессе проведения работы с СОД;

Термостат

Термостат представляет собой корпус, в который помещен термоэлемент с клапаном, открывающимся при достижении определенной температуры. Изначально термостат находится в закрытом положении, и охлаждающая жидкость циркулирует по малому кругу, минуя радиатор охлаждения, но как только температура ОЖ поднимается до (85 ±2)°С термостат начинает  открываться и жидкость начинает циркулировать уже по большому кругу через радиатор охлаждения. Полностью клапан термостата открывается при температуре ОЖ (102±2)°С.

Возможные неисправности:

Заклинивание клапана в открытом или закрытом положении;

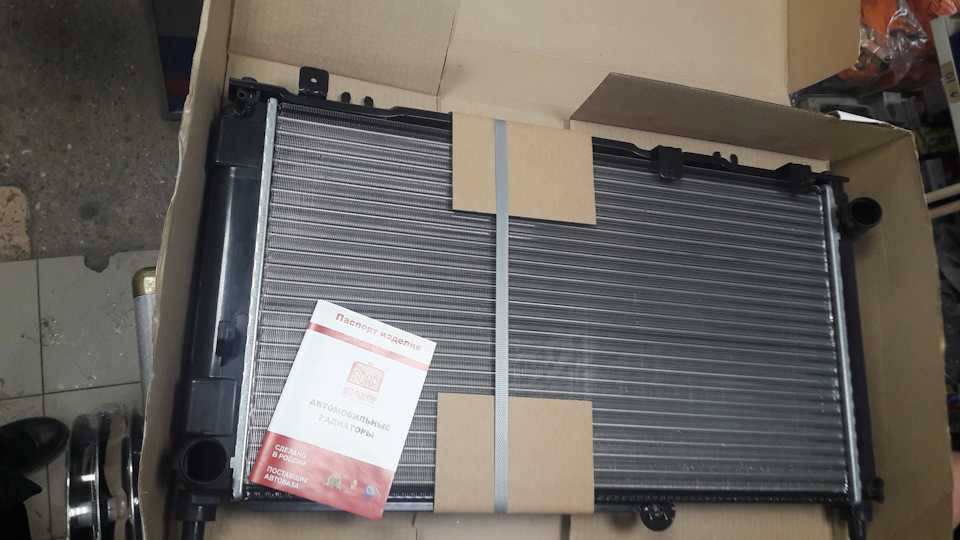

Радиатор охлаждения

Данный радиатор служит для охлаждения двигателя, при открытии термостата, когда жидкость начинает циркулировать через радиатор охлаждения, она проходит через его трубки, которые остужаются встречным потоком воздуха, когда автомобиль движется. На выходе из радиатора жидкость уже имеет более низкую температуру, чем на входе, тем самым остужая двигатель.

Возможные неисправности:

• Течь ОЖ на стыках радиатора;
• Засор радиатора изнутри и снаружи;

Водяной насос (помпа)

Помпа отвечает за циркуляцию охлаждающей жидкости по системе. Циркуляция жидкости придается с помощью центробежной силы. Вращение насос получает от коленчатого вала через ремень ГРМ. Вал насоса, на который насажен шкив вращается на подшипниках и имеет сальник удерживающий ОЖ.

Возможные неисправности:

• Износ подшипников;
• Повреждение сальника и течь ОЖ;
• Проворачивание или повреждение крыльчатки;

Вентилятор охлаждения

Электрический двигатель постоянного тока на вал, которого жестко насажен вентилятор. Он предназначен, когда для охлаждения двигателя на месте, например в пробке. Когда температура ОЖ достигает критических отметок, датчик температуры ОЖ подает сигнал и включается вентилятор охлаждения, который искусственно создает поток воздуха, проходящий через радиатор и охлаждая жидкость, находящуюся в нем.

Возможные неисправности:

• Обрыв обмотки электродвигателя;
• Перегорание плавкого предохранителя;

Патрубки

Патрубки выполняются из термостойкой армированной резины и служат для соединения деталей СОД между собой. Патрубки являются довольно надежными деталями, но все же подвержены следующим проблемам.

Возможные неисправности:

• Высыхание резины;
• Трещины;
• Вздутие;

Надеемся, наша статья была Вам полезна.

Категория: Характеристики

Особенности конструкции системы охлаждения двигателя LADA Granta

Система охлаждения двигателя ЛАДА Гранта жидкостная (с принудительной циркуляцией жидкости), герметичная, с расширительным бачком. Систему заполняют охлаждающей жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до -40 ‘С.Конструкция системы охлаждения всех двигателей, устанавливаемых на автомобили Лада Гранта, принципиально одинакова и описана на примере автомобиля с двигателем ВАЗ-21116.

Расположение элементов системы охлаждения ЛАДА Гранта:

Рис. 1. Расположение основных элементов системы охлаждения Лада Гранта: 1 — водяной насос (расположен под крышкой привода газораспределительного механизма); 2 — радиатор системы охлаждения {расположен под верхней поперечиной рамки радиатора); 3 — электровентилятор радиатора (расположен под верхней поперечиной рамки радиатора); 4 — термостат; 5 — датчик температуры охлаждающей жидкости; 6 — расширительный бачок

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения Лада Гранта, установлен на передней плоскости блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. В термостате Лада Гранта установлены основной и дополнительный перепускной клапаны. При температуре охлаждающей жидкости до (85±2) °С термостат полно закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре выше 85 С термостат начинает открываться, а при 102 °С отрывается полностью, обеспечивая циркуляцию жидкости через радиатор. Электровентилятор с пластмассовой крыльчаткой обеспечивает продувку радиатора воздухом небольших скоростях движения автомобиля в основном в городских условия или на горных дорогах, когда встречного потока воздуха недостаточно для охлаждения радиатора. Для повышения эффективности работы вентилятор установлен в кожухе 7 и прикреплен к нему в трех точках через резиновые подушки. Кожух в свою очередь прикреплен к радиатору 3 в четырех точках. Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика 5 (см. рис. 1), расположенного в гнезде термостата 4.

Радиатор трубчато-пластинчатый, алюминиевый, с пластмассовыми бачками, двухходовой, с перегородкой в левом бачке. В внизу справа находится сливная пробка 6. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, а также патрубок шланга, соединяющего радиатор с расширительным бачком.

Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. На его стенки нанесены метки «МАХ» и «МIN» для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой 1 с двумя клапанами внутри (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении 110 кПа (1,1 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 3 кПа (0,03 кгс/см*) и пропускает воздух в расширительный бачок.

Примечание

Исправность клапанов пробки расширительного бачка очень важна для нормальной работы системы охлаждения, но часто при возникновении проблем (закипание охлаждающей жидкости и т.д.) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давления в системе, что может вырвать повреждение радиатора и шлангов

В систему охлаждения с помощью шлангов включен и радиатор отопителя салона.

Система охлаждения автомобиля Лада Калина

Система охлаждения представляет собой закрытую циркуляцию жидкостей от нагревающихся элементов до точки сброса тепловой энергии. Циркуляция происходит по системе труб, двигающиеся по ним антифризы или же другие охлаждающие вещества нагреваются при прохождении горячих зон, вследствие этого температура последних временно снижается. Вещества продолжают свою циркуляцию и достигают места, где отдают тепло, чтобы вновь повторить свой путь, правильный ход вещества обеспечивают 8 клапанов.

Стандартная система охлаждения автомобиля Лада Калина состоит из следующих элементов:

• датчиков, определяющих температуру в отдельных механизмах автомобиля;
• насоса, который обеспечивает циркуляцию жидкости в системе охлаждения;
• бака для охлаждающей жидкости;
• труб, по которым перемещается охлаждающая жидкость;
• радиатора – устройства, в котором происходит сброс излишнего тепла в окружающую среду;
• термостата – механизма, который регулирует объем охлаждающих веществ в системе;
• вентилятора – устройства для нагнетания воздуха, используется для активизации охлаждения.

Для того чтобы система охлаждения Лады Калина работала эффективно и надежно, необходимо отличное взаимодействие всех элементов, из которых она состоит. Система представляет собой саморегулирующийся механизм, направленный на поддержание в двигателе оптимальной температуры. Если температура масла поднимается слишком высоко, то система предпринимает необходимые меры и понижает внутреннюю температуру двигателя.

Основным способом регуляции внутренней температуры двигателя Лады Калина является изменение принципа обращения охлаждающих веществ в системе. При нормальной температуре тосол (основное охлаждающее вещество) обращается по большому кругу, он проходит через всю систему, собирая тепло и отдавая его в радиаторе в окружающую среду. От того, сколько литров тосола залито в бак, зависит способность автомобиля поддерживать низкую температуру двигателя в течение длительного времени.

Если температура масла поднимается до слишком высоких значений, то тосол начинает циркулировать по малому кругу, при этом включается вентилятор, который обдувает воздушным потоком двигатель и тосол в радиаторе. За счет этого тосол охлаждается более быстро и может сразу же возвращаться в двигатель, чтобы остудить его. Температура двигателя Лады Калина должна находиться в интервале между 95 и 105 градусами Цельсия, при более высоких значениях эффективность работы мотора понижается, если превышение существенное, то возможен его выход из строя. Превышение уровня температуры в 105 градусов Цельсия приводит к автоматическому запуску малого круга циркуляции. Интересно, что при работе малого круга охлаждения отсутствует возможность отапливать салон Лады Калина.

При возникновении проблем с эффективностью работы охладительной системы необходимо тщательно исследовать сохранность ее основных элементов. В случае наличия достаточной квалификации или опыта, с этой задачей сможет справиться и сам водитель, если же последний неопытный или вовсе не разбирается в автомобилях, то ему лучше обратиться к автомеханику.

Система охлаждения двигателя: СОД Калина и доработка

Сразу отметим, правильная доработка начинается с того, что необходимо несколько изменить распределение потоков антифриза в системе охлаждения ВАЗ-1118 Калина. Это позволит уменьшить интенсивность завоздушивания по причине подклинивания компенсационного клапана крышки расширительного бачка.

Обратите внимание, просто убрать клапан из крышки, как многие предлагают, настоятельно не рекомендуется, так как двигатель может перегреться. Лучше уже тогда в прошивке снизить температуру включения вентилятора до 98 градусов

Еще один способ — врезать в подводящий патрубок радиатора адаптер, куда устанавливается датчик ТМ-108 от ВАЗ 2109, тоже не рекомендуется. Хотя эти способы часто рассматривают на профильных форумах, их предлагают некоторые автовладельцы и гаражные специалисты, опытные мастера советуют все же идти другим путем. Более правильный метод предполагает модернизацию системы охлаждения на Калине как с механическим дросселем, так и электронным.

В общих чертах, необходимо выполнить следующие действия:

• нужно слить ОЖ, после чего поставить заглушку в патрубок, который соединяет большой круг охлаждения и расширительный бачок;
• далее свободный штуцер соединяется с нижним шлангом отопителя через тройник. Для этих целей подойдет тройник ВАЗ 2110;
• следующий шаг — заглушить дальний шланг (тонкий отводящий шланг), предназначенный для подогрева дроссельного узла;
• затем освободивший штуцер нужно состыковать через подходящую трубку с расширительным бачком. Чтобы это сделать, в верхнюю полость нужно врезать еще один «сосок». Также можно подключиться через тройник, чтобы подсоединиться к тонкому вводу;
• после следует залить ОЖ, причем немного выше о, завести двигатель и прогреть агрегат до момента, пока включится вентилятор. Завершающим этапом будет развоздушивание системы и корректировка уровня антифриза или ТОСОЛа.

Данная модернизация позволяет реализовать пароотвод через малый круг, а также завоздушенную жидкость можно забирать в самой верхней точке системы охлаждения. Кстати, что касается версии с электронной педалью газа, в этом случае тонкий штуцер термостата соединяют с верхней частью расширительного бачка.

Опять же, можно подключить через тройник или врезать дополнительный штуцер. При этом стандартную трубку от термостата нужно заглушить. Далее нужно отключить и заглушить нижний шланг расширительного бачка системы охлаждения, далее подключается дополнительная магистраль от тройника. В свою очередь, тройник врезается в обратку отопителя.

Результатом подобных действий станет активное развоздушивание системы охлаждения, печка будет нормально греть на разных оборотах, а также температура двигателя всегда буе оставаться на нормальном уровне независимо от режима и нагрузки на мотор.

При этом вполне очевидно, что в случае исправности на Лада Калина термостат менять не обязательно. Другими словами, причина перегревов или холодной печки не в нем. В свою очередь, более комплексное усовершенствование системы охлаждения Лада Калина позволяет решить целый ряд проблем.

Видео «Замена охладителя на ВАЗ 2110»

Примечание!

При рабочей температуре двигателя жидкость нагревается до 100 градусов – вы можете обжечься. Бывает нужно срочно остудить жидкость – отверните крышку расширительного бачка. Действуйте аккуратно и плавно, а полностью снимать крышку разрешено только если звук шипения пропадёт, иначе воздух внутри бачка выбьет крышку и жидкость попрёт столбом наружу – все вокруг запачкается, а вы можете обжечься. Лучше всего работать с холодным двигателем.

Примечание!

Сливание

Загоните машину на смотровую яму и добейтесь, чтобы она стояла ровно. При отсутствии такой возможности поставьте автомобиль так, чтобы передняя часть у него была выше задней.

Примечание!Надёжно зафиксируйте авто с помощью ручника, поставьте на скорость, подложите камни под задние колёса. Снимите с него брызговик (вам пригодится статья: «Замена брызговика двигателя») и, при наличии, защиту картера. Если вы на 100% уверены, что жидкость не попадёт на брызговик и защиту, то можете их не снимать с машины!

Отверните гайку крепления клеммы минус к аккумуляторной батарее (Подробнее смотрите в статье: «Замена аккумулятора на автомобиле», пункт 1)

Примечание!После скидывания клеммы, снимите модуль зажигания с автомобиля, отвернув шестигранные болты (подробно описано в статье: «Замена модуля зажигания на ВАЗ»!) . Касается 8 клапанных машин, на 16 клапанных модуль не снимаем.

Примечание!Жидкость из сливного отверстия будет пачкать блок цилиндров. Возьмите тряпочку и насухо вытрите места, куда она попала!

Заверните обе пробки и переберитесь к дроссельному узлу. Вы найдёте шланг, идущий на слив охлаждающей жидкости (см. фото). Ослабьте хомут на шланге и рукой отсоедините его от штуцера дроссельного узла (штуцер указан стрелкой).

Заливание

Начните сами или попросите помощника залить в расширительный бачок жидкость, удерживая шланг слива (мы его отсоединили от дроссельного узла). Как из него начнёт вытекать жидкость – подсоедините его на своё место и затяните хорошенько крепёжный хомут.

Примечание!Продолжайте заливать жидкость пока она не достигнет отметки MAX на бачке. Крепко закрутите крышку бачка, главное не сорвать резьбу – везде соблюдаем меру. Подробнее смотрите в видеоролике ниже, учтите, там не Калина!

Установите снятые ранее детали на свои места, подсоедините аккумулятор, сядьте в автомобиль, заведите его и дождитесь прогрева до рабочей температуры. Услышав включение вентилятора, заглушите автомобиль и посмотрите сколько жидкости в бачке. В случае необходимости доведите уровень до нормы.

Примечание!Проверьте, не образовалась ли воздушная пробка – включите на прогретой машине печку и проверьте какой воздух из неё идёт. Холодный – вероятнее всего пробка образовалась, горячий – всё нормально, замену жидкости вы произвели правильно. Следите за цветом жидкости. Быстрое изменение цвета говорит о подделке – срочно меняем.

В видеоролике показан процесс замены жидкости на ВАЗ 2110. На Калине в принципе так же, отличается форма пробки сливного отверстия радиатора. Сливной шланг, подсоединяющейся к дроссельному узлу, на Калине находится ближе к передней части автомобиля, чем на модели 2110 (там ближе к задней).

Почему индекс автомобиля 111

Индексация, начинающаяся в 1 — говорит о том, что автомобиль более низкого класса, что привычные нам Жигули (2***).

Новый автомобиль изначально задумывался в виде линейки. Помимо привычного  нам хэтчбека и седана, задумывалось выпустить и настоящий минивэн! В последствии от этой идеи отказались из-за технологических сложностей. Вместо минивэна был выпущен  универсал под индексом. Данная модель была выпущена самой последней из своей серии. Хочется отметить, что изначально дизайнеры создали именно модель хэтчбек 1119. Однако, чтобы не повторять ошибок ВАЗ-2108, маркетологи решили, что первой в серийное производство должен выйти четырехдверный седан.

Функциональный ряд элементов охладительной системы автомобиля

Система охлаждения-стандарт состоит из таких элементов:

• датчики – определяют t° в определенных автомеханизмах; один из управленческих элементов системы;
• насос – делает возможной циркуляцию жидкости в СОД; действует в принудительном режиме;
• трубы – по ним охладительная жидкость перемещается;
• расширительный бак – компенсирует объем тосола, так как за счет температурных колебаний он сужается и расширяется;
• радиатор – устройство, сбрасывающее теплоизлишки в окружающую среду;
• вентилятор – активизирует процесс охлаждения посредством нагнетания воздуха; интенсивность охлаждения с его помощью повышается;
• термостат – хоть и маленький, но очень важный элемент, регулирующий количество тосола; обеспечивает «комфортный» режим температур во всей системе.

Принцип функционирования

Система охлаждения действует в саморегулирующемся режиме, который направлен на поддержку в силовом агрегате оптимальной t°. В случае значительного повышения температуры масла, система делает все, чтобы внутри двигателя температура пошла на убыль.

Таким образом, при тесном взаимодействии вышеназванных элементов происходит функционирование системы. Она автоматически задает необходимые условия включения и действия конструктивных частей, чем и обеспечивает действенное охлаждение силового агрегата.

И если возникают какие-либо проблемы с функционалом составляющих данную систему, требуется внимательно обследовать сохранность ее главных компонентов. Если водитель квалифицированный и достаточно опытен, то может справиться с задачей и самостоятельно. В противном случае, не очень разбирающемуся с авто владельцу лучше обратиться за помощью на СТО.
