Форсунки common rail — чистка и ремонт своими руками

Чьи форсунки можно отремонтировать?

С точки зрения возможности ремонта наиболее предпочтительны турбодизели с классическим впрыском Common Rail компании Bosch. С восстановлением форсунок этого типа способны справиться практически все специализированные центры. Но конечный результат зависит от усердия и честности мастера. Электромагнитные форсунки Delphi также поддаются ремонту, но требуют замены наконечника и кодировки форсунки после ремонта. Это увеличивает стоимость ремонта, но без кодировки двигатель будет работать с перебоями. Электромагнитные форсунки Denso одни из самых долговечных, но ремонт возможен лишь при наличии запасных частей. А вот с этим как раз не все хорошо.

Пьезофорсунки Delphi и Bosch считаются неремонтопригодными. В случае с Siemens (Continental) появились наконечники впрыска, позволяющие изменять размер, что позволяет восстановить работоспособность форсунки. Однако, это касается лишь некоторых моделей с двигателями PSA 2.0 HDI 16V. Различные модификации данного турбодизеля применяются в автомобилях Ford Mondeo IV, Focus, Galaxy, S-Max и Volvo S40, S60.

Основные неисправности форсунок

Практически все неисправности, возникающие как в дизельных, так и в бензиновых форсунках, связаны с их засорением. И вопрос сводится лишь к тому, как именно в распылителе возник засор.

Стук

Так называемый стук — неисправность, возникающая вследствие закоксовывания отверстий распылителя. Дело в том, что эта деталь регулярно подвергается воздействию высоких температур. Если водитель постоянно использует некачественное топливо, на распылителях скапливаются смолистые отложения.

Распылитель форсунки Common Rail вышел из строя из-за некачественного топлива

Постепенно поверхность этих отложений покрывается твёрдым нагаром, а в подаче топлива начинаются перебои. Именно в этот момент механизм начинает «стучать». Вот признаки его стука:

• мощность двигателя существенно снижается;
• увеличение оборотов двигателя приводит к рывкам и провалам;
• на низких оборотах мотор работает нестабильно и часто глохнет;
• токсичность выхлопных газов увеличивается в два, а иногда и в три раза.

Для устранения устройство необходимо промыть. Вот основные способы промывки:

• промывка с помощью особых топливных присадок;
• промывка на стенде (для этого детали придётся снимать).

Течь

Течь форсунки обычно возникает из-за разрушения уплотнительного кольца, находящегося под ней. Любая, даже самая незначительная трещина в этой детали ведёт к утечке, так как давление в топливопроводе очень высокое. Кроме того, из-за разрушившегося кольца топливная система утрачивает герметичность и начинается и начинается подсос воздуха в камеру сгорания двигателя.

Из-за разрушения уплотнительного кольца форсунка Common Rail может потечь

Вот признаки того, что форсунка потекла:

• при осмотре двигателя вокруг детали видны характерные маслянистые потёки;
• двигатель очень трудно завести;
• запущенный двигатель работает с перебоями и характерными хлопками.

Устройство и принцип работы системы Common Rail

Система состоит из:

• различных датчиков, определяющих время впрыска, количество топлива и другие параметры;
• блока управления;
• электрического подкачивающего насоса, обеспечивающего бесперебойное снабжение соляркой топливного насоса высокого давления (ТНВД);
• топливного фильтра;
• электрического ТНВД, работа которого не зависит от количества оборотов двигателя;
• рампы (топливный аккумулятор);
• форсунок с электрическим управлением.

Вся система тщательно сбалансирована, благодаря чему происходит более точное дозирование топлива. На некоторых автомобилях используется многократная подача топлива в течение одного такта двигателя. Это позволяет еще сильней снизить токсичность выхлопа и обеспечить увеличение мощности мотора.

Датчики поставляют блоку управления информацию о режиме работы двигателя, фазах газораспределения, положении коленчатого вала, положении педали газа, температуры мотора. На основании этих данных блок управления определяет оптимальное давление в топливной рампе, регулирует его с помощью изменения режима работы ТНВД и вычисляет количество, время подачи и количество впрысков топлива. После чего подает управляющий сигнал на форсунки, которые и обеспечивают впрыск необходимого количества топлива в заданное время.

Как устроены форсунки

В отличие от форсунок бензинового инжектора, которые работают при давлении в 2 – 5 атмосфер, минимальное рабочее давление форсунок Common rail составляет 250 атмосфер, а максимальное достигает тысячи атмосфер. Управление клапаном подачи топлива при таких давлениях требует серьезного усилия, а чем выше усилие, тем крупней исполнительный механизм и больше инерционность системы. Чтобы снизить инерционность и повысить быстродействие работы форсунок, в них использована схема, благодаря которой усилие, прижимающее иглу к седлу клапана и усилие отталкивающее иглу от седла, равнозначны. Это позволяет снизить необходимое для изменения положения иглы усилие и сделать всю систему менее инерционной, а значит, более быстродействующей.

Современные форсунки Common rail не только обеспечивают подачу топлива в необходимых количествах, но и сообщают блоку управления о своем состоянии. Благодаря этому блок управления эффективней регулирует подачу топлива. Часть форсунок оснащают электромагнитным приводом, другую часть пьезоэлектрическим. По эффективности оба вида форсунок одинаковы. Разница в том, что детали для ремонта электромагнитных форсунок достать гораздо легче и дешевле, чем для пьезоэлектрических.

Каждый кулик хвалит свое болото

В рекламных буклетах каждый производитель хвалит свой продукт, как лучшее решение. Как Вы уже догадались, на практике у многих из них часто выявляется целый ряд недостатков. Простейшую конструкцию имеют электромагнитные форсунки Bosch. Ремонт немецких форсунок не сложен. Delphi хотел пойти дальше и разработал для своих электромагнитных форсунок гораздо более сложную систему управления. В результате его продукт оказался наиболее чувствительным к качеству топлива и, к сожалению, не слишком долговечным. Среди электромагнитных форсунок наиболее надежными считаются Denso, но есть сложности с доступностью запасных частей для ремонта. Наиболее сбалансированными считаются пьезоэлектрические форсунки конструкции Бош и Сименс (Континенталь), а также отчасти Denso. Форсунки похожи друг на друга, как в техническом плане, так в плане надежности. Из этой группы выбивается только Delphi, пьезофорсунки которого на протяжении всего времени слыли менее выносливыми.

Проверка дизельных форсунок на перелив (слив в обратку)

Проверка объема слива в обратку

По мере износа дизельных форсунок со временем возникает проблема, связанная с тем, что топливо из них попадает обратно в систему, из-за чего насос не может нагнетать нужного рабочего давления. Следствием этого может быть проблемы с запуском и работой дизельного двигателя.

Перед проверкой вам необходимо будет купить медицинский шприц объемом 20 мл и систему для капельниц (для подключения шприца вам понадобится трубочка длиной 45 см). Чтобы найти форсунку, которая скидывает в обратку больше топлива, чем ей положено, необходимо воспользоваться следующим алгоритмом действий:

• вынуть поршень из шприца;
• на запущенном двигателе с помощью системы подключить шприц к “обратке” форсунки (трубочку вставить в горлышко шприца);
• в течение двух минут держать шприц, чтобы в него набиралось топливо (при условии что оно будет набираться);
• повторять процедуру поочередно для всех форсунок либо соорудить систему для всех сразу.

На основании информации о количестве топлива в шприце можно сделать соответствующие выводы:

Проверка перелива в обратку

• если шприц пустой — значит, форсунка полностью исправна;
• количество топлива в шприце объемом от 2 до 4 мл также в пределах нормы;
• в случае, если объем топлива в шприце превышает 10. 15 мл, это означает, что форсунка частично или полностью вышла из строя, и ее необходимо заменить/отремонтировать (если льет 20 мл, то ремонтировать бесполезно, поскольку это говорит об износе седла клапана форсунки), так как она не держит давление топлива.

Однако такая простая проверка без гидростенда и тест плана не дает полной картины. Ведь на самом деле при работе двигателя количество сбрасываемого топлива зависит от многих факторов, она может быть забита и её нужно чистить или она подвисает и требуется в ремонте либо замене. Поэтому данный способ проверки форсунок на дизеле в домашних условиях позволяет лишь судить лишь об их пропускных способностях. В идеале количество пропускаемого ими объема топлива должно быть одинаковым и находиться в пределах до 4 мл за 2 минуты.

Для того, чтобы форсунки эксплуатировались как можно дольше, заправляйтесь качественным дизельным топливом. Ведь оно напрямую зависит от на работу всей системы. Кроме этого, ставьте оригинальные топливные фильтры и не забывайте вовремя их менять.

Разновидности

На сегодняшний день форсунки Common Rail существую двух видов. Первый вид – электромагнитные, а второй – это пьезоэлектрические. Основным различием здесь считается только привод иглы, которая под давлением выпускает топливо в камеру сгорания, где она смешивается с топливом.

Кроме того, что существует две разновидности, форсунки Common Rail бывают от различных производителей. Основным производителем считается фирма Bosch. Такое призвание получила эта фирма потому, что она производит обе разновидности этого устройства и занимается этим на протяжении долгих лет. Остальные производители (такие как: Delphi или Denso) занимаются производством только пьезоэлектрических распылителей и производят их в меньшем количестве.

Как известно, от производителя зависит качество и срок службы устройства. Фирма, которая считается основным производителем, занимает такой пост не только по причинам, представленных выше, но еще и потому, что эти распылители смогут прослужить дольше. Такого результата компания достигла путем упрощения конструкции. Помимо того, что распылители фирмы Bosch долговечны, они еще и легко подвергаются ремонту. В это же время другие производители пытались улучшить свои устройства путем усложнения конструкции. На выходе получилось устройство, которое практически неприхотливо к качеству топлива, но имеет меньший срок эксплуатации, но в это же время они практически не могут быть отремонтированы в случае поломки. Каждый водитель в праве самостоятельно выбирать ту марку, которой он больше доверяет по объективным причинам.

Ремонт форсунок системы Common Rail: причины выхода из строя

Common Rail считают одной из наиболее надежных топливных систем, а к её основным достоинствам относят экономичность, так как двигатели с такой системой потребляют на 15% меньше топлива.

При этом они мощнее, и грамотно настроенная Common Rail увеличивает мощность двигателя примерно на 40%.

Ресурс форсунок, заявленный производителем, как правило, составляет до 200 000 километров.

Однако необходимо понимать, что на данный узел приходится повышенная нагрузка, поэтому зачастую приходится обращаться в автосервис гораздо раньше обозначенного срока.

К числу факторов, оказывающих негативное влияние на форсунки, можно отнести:

• неправильный ремонт и эксплуатацию форсунок;
• естественный износ;
• некачественное топливо, на которое приходится львиная доля всех неисправностей, связанных с форсунками (зачастую в нём присутствует не только вода и присадки, но и бензин, что пагубным образом сказывается на состоянии топливной системы).

Строение пьезофорсунки

Разрез пьезоэлектрической форсунки: 1 – сливная магистраль; 2 – электрический разъем; 3 – пьезоэлемент; 4 – канал высокого давления; 5 – гидравлический цилиндр; 6 – сопряженные поршни; 7 – переключающий клапан (мультипликатор); 8 – дроссельная пластина; 9 – игла распылителя; 10 – надигольная камера; 11 – выпускной дроссель.

Пьезоэлектрическую форсунку можно условно разделить на три части:управляющая, гидравлическая и исполнительная часть. Вверху у нас находится пьезоэлемент, ее основное «секретное оружие». Посредине – гидравлический цилиндр (еще одно новшество) и переключающий клапан. А внизу у нас расположен распылитель и дроссельная пластина (проставка). Теперь рассмотрим эти узлы поподробнее

Различные концепции

В легковых автомобилях используется несколько видов систем Common Rail. Упрощенно их можно разбить на два типа (электромагнитные и пьезоэлектрические) и четыре производителя (Bosch, Continental, Delphi, Denso). Bosch, Delphi и Denso – известные производители автомобильной электроники. Bosch создавал системы впрыска еще в самом начале прошлого века. Delphi технологию впрыска дизельного топлива купил у компании Lucas. Японский Denso набрался опыта, работая совместно с Bosch и Magnetti Mareli. Continental приобрел Siemens и VDO, став главным конкурентом немецкого Bosch. Форсунки этой компании обозначаются эмблемой Continental уже около года, ранее они носили логотип Siemens.

Самым универсальным является лидер рынка — Bosch, который производит оба типа форсунок: электромагнитные и пьезоэлектрические. В гораздо меньших масштабах оба вида форсунок производят Delphi и Denso. Continental (Siemens) ограничивается исключительно пьезоэлектрической техникой.

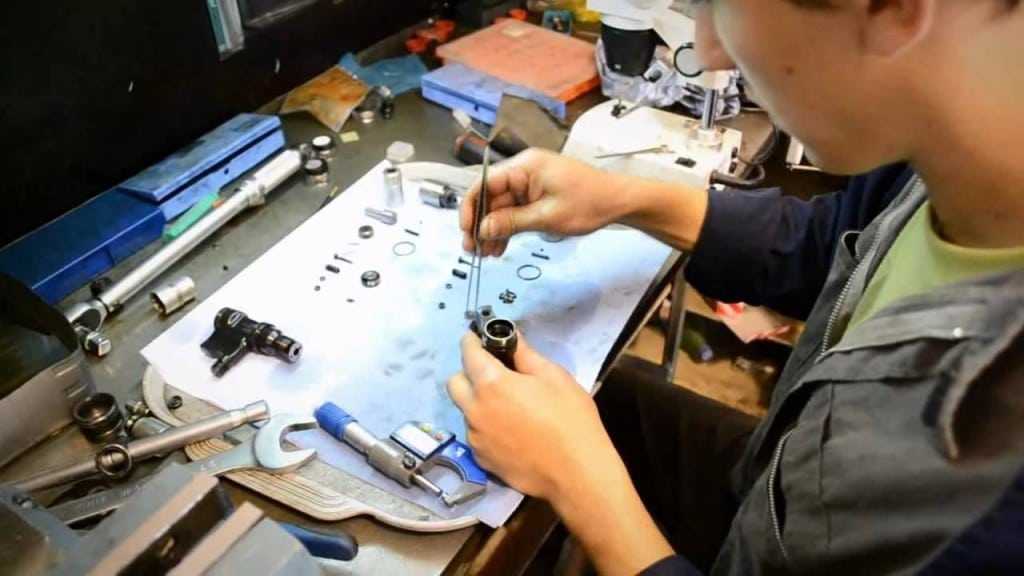

Разборка и прочистка форсунки

После того, как была определена дефектная деталь, её необходимо разобрать для ремонта. Осуществляется это довольно просто, после того, как отвернули гайку — крепим элемент в тисках (без сильного зажима, чтобы не деформировать корпус) и лёгким постукиванием выбиваем распылитель. Далее снимаются все внутренние части — переходной элемент, регулировочный дроссель, блок распылителя и магнитоэлектрический контакт.

После разборки необходимо провести тщательную чистку каждого элемента. Для этих целей лучше всего использовать специализированную промывочную жидкость. Если же её нет под рукой — чистую солярку или ацетон. Необходимо полностью удалить нагар и любые загрязнения. На финальном этапе в чистом дизтопливе споласкивается сам корпус, гайка и распылитель. Также потребуется просушка — для этих целей оптимально использовать сжатый воздух из компрессора или просто сухую ветошь.

Последний этап — обратная сборка детали и её установка. Не рекомендуется сразу сильно затягивать гайки, так как после установки и проверки может потребоваться повторный демонтаж. Собранную форсунку проверяют на соответствие всем характеристикам — правильной «обратке» топлива, корректному распылению, герметичному закрытию и так далее. Если проблем не обнаружено — полностью закручиваем гайку и устанавливаем форсунку на движок, предварительно проведя калибровку.

Система впрыска насос форсунками

Использование насос-форсунок для организации подачи топлива в дизельном двигателе позволяет увеличить его мощность, понизить расход топлива, количество вредных выбросов и уровень шума.

В топливной системе такого типа каждому цилиндру двигателя соответствует отдельная форсунка. Запуск насос-форсунки производится следующим образом: распределительный вал передает усилие специальным кулачкам, которые в свою очередь через коромысло прикладывают его к самой форсунке.

В устройство насос-форсунки входят следующие элементы:

плунжер;клапан управляющий;поршень запорный;клапан обратный;игла распылителя.

На схеме показана конструкция насос-форсунки с клапаном электромагнитного типа. Цифрами отмечены следующие элементы:

1 — винт с шаровой головкой; 2 — плунжер; 3 — пружина плунжерная; 4 — игла электромагнитного клапана; 5 — клапан электромагнитный; 6 — сливная топливная магистраль; 7 — клапан обратный; 8 — питающая топливная магистраль; 9 — пружина распылителя; 10 — поршень запорный; 11 — игла распылителя; 12 — головка блока цилиндров; 13 — прокладка термоизоляционная; 14 — кольца уплотнительные; 15 — камера высокого давления; 16 — кулачок приводной; 17 — коромысло.

Давление топлива в форсунке создает плунжер, поступательное движение которого обеспечивается вращением кулачков распредвала, а возвратное – плунжерной пружиной.

Управляющий клапан отвечает за впрыск топлива. По типу привода клапан бывает пьезоэлектический или электромагнитный. Клапан на пьезоэлементе был создан для замены электромагнитного и, по сравнению с последним, является более быстродействующим. Главный элемент конструкции клапана – это игла клапана.

Пружина форсунки служит для посадки иглы распыления на седло. Усилие пружины может поддерживаться давлением топлива с помощью обратного клапана и запорного поршня.

Игла распылителя обеспечивает прямой впрыск топливной смеси в камеру сгорания.

Работа всех насос-форсунками регулируется блоком управления двигателя, который, анализируя сигналы различных датчиков, посылает управляющие сигналы на клапаны насос-форсунок.

Принцип работы насос-форсунки

Процесс впрыска горючего в насос-форсунке для обеспечения эффективного и оптимального формирования топливно-воздушной смеси разделен на три фазы: предварительного, основного и дополнительного впрыска.

Предварительный впрыск используется для обеспечения непрерывности сгорания смеси во время основного впрыска, который, в свою очередь, должен обеспечивать подачу качественной вмеси в любом режиме работы мотора. Дополнительный впрыск применяется для восстановления сажевого фильтра, то есть его очистки от накопившихся продуктов сгорания.

Описать принцип работы насос-форсунки можно следующим образом. Усилие, передаваемое через коромысло кулачком распределительного вала на плунжер, толкает его вниз. Топливо начинает поступать по питающим каналам форсунки. Закрываясь, клапан отсекает подачу топлива. Давление в системе возрастает и при достижении значения 13 МПа, достаточного для преодоления иглой распылителя усилия пружины, она поднимается и производится предварительный впрыск.

Фаза предварительного впрыска завершается с открытием клапана. Топливная смесь перетекает в питающую магистраль и давление горючего снижается. Обычно производится один или два, в зависимости от выбранного режима работы мотора, предварительных впрыска.

Дальнейшее опускание плунжера открывает фазу основного впрыска. При этом клапан вновь закрывается, и давление топлива возрастает. По достижении отметки 30 МПа игла снова поднимается, преодолевая давление топлива и усилие пружины, и производится основной впрыск.

С повышением давления сжимается большее количество топлива, а значит, в камеру сгорания мотора впрыскивается больше питающей смеси. Наибольший объем впрыска достигается при давлении 220 МПа, что соответствует максимальной отдаче мощности двигателя.

Последующее открытие клапана завершает фазу основного впрыска. Давление топливной смеси снижается, и игла распылителя опускается. Дополнительный впрыск осуществляется при дальнейшем опускании плунжера и протекает по процедуре, аналогичной основному впрыску. В этой фазе обычно выполняется два цикла впрыска топлива.

Ремонт

Всегда лучше заменить форсунку на новую. Качественный ремонт и восстановление требуют специального оборудования и высокой квалификации, но все равно позволяют сэкономить.

Ремонт состоит из проверки на стенде, разборки, очистки, проверки всех деталей, замены дефектных и изношенных (на поработавших форсунках это всегда как минимум распылитель и шток), установки новых уплотнительных колец. После сборки необходимо провести кодирование – определение данных конкретной форсунки для ввода в электронный блок управления автомобиля. На первом поколении форсунок Denso использовалась только механическая регулировка зазоров, на втором применялись дополнительные корректирующие резисторы. Современные форсунки регулируются по давлению открытия механически шайбами, но в основном через код компенсации, позволяющий корректировать разброс характеристик при производстве.

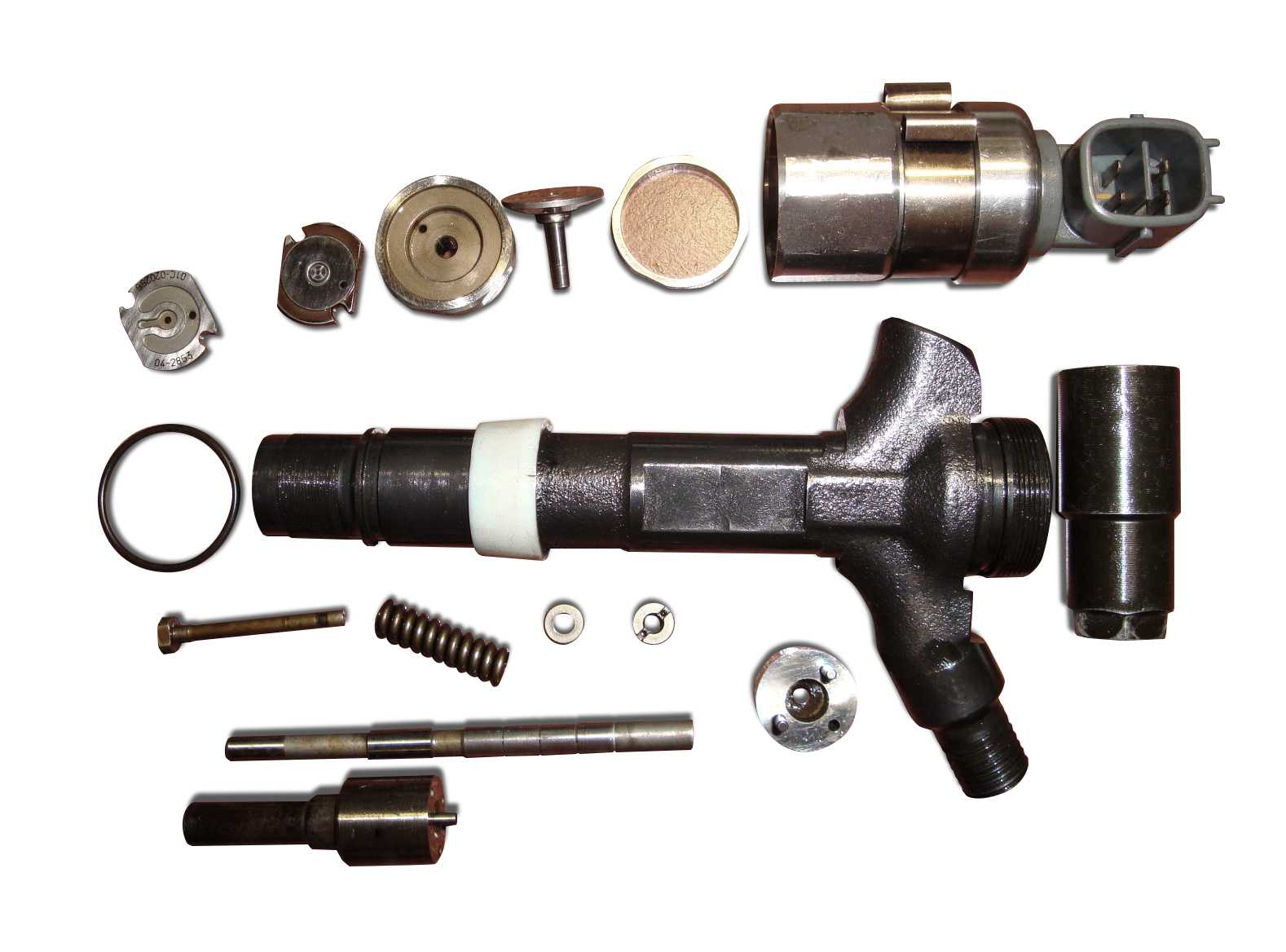

Ремонт форсунок denso

Код связывает для конкретного экземпляра форсунки длительность и форму управляющего импульса с давлением топлива для обеспечения эталонной производительности. Эта информация прописывается в электронный блок управления автомобиля при установке инжектора на двигатель. Заводской код определен при производстве и нанесен на изделие. Когда ремонт закончен, код требуется рассчитать заново. Вычислить код можно только на авторизованном сервисе с использованием определенных моделей стендов с комплектами дооснащения от Denso.

Система Common Rail, разработанная Denso, в конце девяностых и начале нулевых годов широко применялась на мощных дизельных двигателях грузовиков, микроавтобусов, внедорожников. Ее современное применение на бензиновых моторах и дизелях средней и малой мощности легковых автомобилей стало возможным благодаря тесному сотрудничеству Bosch и Denso. Сначала Bosch, затем Delfi и Siemens стали выпускать пьезоэлектрические форсунки. Из-за высокого быстродействия пьезофорсунок изменился алгоритм работы блока управления. На холостом ходу дважды выполняется предварительный впрыск небольшого количества топлива для повышения давления и температуры в камере сгорания, при увеличении нагрузки предвпрыск делается однократно, на полной мощности не производится совсем. После основного рабочего цикла возможен для увеличения температуры выхлопных газов и сжигания частиц в сажевом фильтре дополнительный впрыск. Другим перспективным путем является повышение рабочего давления топлива, сейчас оно достигает 1500 атмосфер при электрогидравлических и 1800 при пьезофорсунках.

Форсунки в системе непосредственного впрыска топлива являются важнейшим элементом и требуют повышенного внимания при обслуживании и эксплуатации. Некачественное топливо сокращает их срок службы, ремонт возможен только в авторизованных сервисах.

Особенности работы ТНВД Common Rail

При функционировании ТНВД CR погружной или вакуумный насос направляет дизтопливо из бака к насосу через подогреватель и фильтр. ТНВД приводится в действие двигателем. Он поставляет горючее в рампу под высоким давлением. Далее практически без потери давления через трубки с инжекторами одинаковой длины топливо распределяется по цилиндрам.

При запуске дизеля в режиме прокрутки коленвала топливный насос «Коммон Рейл» выдает до 400 бар. При максимальной нагрузке на двигатель создается давление от 1 300 до 2 000 бар, в зависимости от модели насоса. На холостом ходу при минимальных оборотах система выдает до 600 бар. Величину параметров задает регулятор, находящийся на корпусе насоса. Его работа подчинена ЭБУ (электронному блоку управления) двигателем. ЭБУ получает сигналы от датчика в рампе, обрабатывает эту информацию и выдает соответствующие команды. Для регулировки работы также используется регулятор на корпусе насоса. При необходимости через него часть горючего поступает в охладитель и сбрасывается в бак.

Затем горючее подается на форсунки. Их открытие и закрытие происходит автоматически. Есть две распространенных конструкции этих деталей: электромагнитная и пьезоэлектрическая. Вариант с пьезоэлементом отличается большим быстродействием: напряжение, подаваемое на кристалл, заставляет его расширяться. Кристалл сжимает пружину и топливо впрыскивается через иглы.

Как в двигателях CR достигается их малошумность? Это происходит из-за предварительного впрыска, немного «успокаивающего» последующее воспламенение. Затем подается основная доза топлива, а следом за ней — «послевпрыск», который необходим для очищения сажевого фильтра. Диагностика дизельных форсунок Common Rail нужна для проверки этих важных функций.

Принципиальное новшество системы состоит в том, что используется рампа, позволяющее доводить давление до весьма высоких значений. В современных автомобилях применяется уже третье поколение ТНВД CR, которое характерно точным и более частым впрыском с помощью пьезоэлектрических инжекторов и большим давлением в рампе (до 1 800 бар).

Преимущества и недостатки

1. Расход горючего снижается на 15%, при этом мощность силового агрегата увеличивается на 40%.
2. Снижение уровня шума и вибраций несмотря на то, что крутящий момент увеличился.
3. Значительное снижение выхлопа, соответствие экологическому стандарту Евро-4.
4. Давление для подачи горючего не зависит от скорости вращения коленвала. Благодаря этому удалось добиться стабилизации горения на холостом ходу и малых оборотах.
5. Топливо подаётся несколькими порциями за цикл, что обеспечивает его полное сгорание.
6. По сравнению с классической системой, конструкция «коммон рэйл» проще, а её ремонтопригодность — выше.

Однако существуют и недостатки:

1. Если сравнивать с классическим агрегатом подачи горючего, форсунки имеют более сложную конструкцию и требуют более частой замены.
2. Высокое требование к качеству топлива, что особенно актуально в российских реалиях.
3. Если нарушена герметизация хотя бы одного элемента, вся система перестаёт работать.

Оценка состояния деталей форсунок Common Rail.

Проверяется седло клапана: Необходимые инструменты: * Стержневой микроскоп не менее, чем с 20-кратным увеличением. Повреждения седла клапана приводят к слишком высокому объему рециркуляции и сбоям компонента . С помощью стержневого микроскопа тщательно проверьте поверхность посадки шарика на наличие повреждений. На седле клапана не должно быть повреждений. 1 = без повреждений, компонент в норме. 2 = легкое повреждение, компонент в норме. 3 = сильное повреждение, компонент не в норме. 4 = сильное повреждение, компонент не в норме.

Проверяется резьба зажимной гайки форсунки: Проверяется резьба зажимной гайки форсунки на наличие загрязнений, нагара, коррозии и механических повреждений. * Резьба в безупречном состоянии.

Ремонт дизельной форсунки возможен

Грязная или покрытая ржавчиной резьба. Необходима промывка в ультразвуковой ванне.

Проверяется цельнометаллическая опорная поверхность форсунки: Используя лупу, проверяется опорная поверхность наналичие повреждений и коррозии. * Опорная поверхность в безупречном состоянии. Ремонт дизельной форсунки возможен.

Опорная поверхность повреждена или покрыта ржавчиной (1). Ремонт дизельной форсунки невозможен. Соберите компонент Инжектор системы Common Rail. Замените компонент инжектор системы Common Rail на новый или бывший в употреблении действующий компонент.

Проверяется опорная поверхность форсунки в форме мальтийского креста: Используя лупу, проверяется опорнаяповерхность на наличие повреждений и коррозии. * Опорная поверхность в безупречном состоянии. Ремонт форсунки возможен.

Опорная поверхность повреждена или покрыта ржавчиной (1). Ремонт невозможен. Соберите компонент Инжектор системы Common Rail . Замените компонент Инжектор системы Common Rail на новый или бывший в употреблении действующий компонент.

Проверяется опорная поверхность форсунки в форме бабочки: Используя лупу, проверяется опорная поверхность на наличие повреждений и коррозии. * Опорная поверхность в безупречном состоянии. Ремонт форсунки возможен.

Опорная поверхность повреждена или покрыта ржавчиной (1). Ремонт форсунки невозможен. Соберите компонент Инжектор системы Common Rail. Замените компонент инжектор системы Common Rail на новый или бывший в употреблении действующий компонент.

После оценки составляется список необходимых запчастей.

Производится замена и сборка дизельной форсунки. После заключительной проверки на стенде и сравнением всех заводских параметров форсунка устанавливается на двигатель в исправном состоянии.

На что обращать внимание?

Преимущества и недостатки форсунок должны быть известны еще на этапе выбора автомобиля. Учитывая риск выхода из строя форсунок, следует, как огня избегать двух моделей с одним и тем же двигателем: Ford Mondeo III 2.0 TDCi и Jaguar X-Type 2.0 d. Врожденные дефекты имели и форсунки Mercedes E250 CDI W212 начала производства. Остальные автомобили с форсунками Delphi нареканий не вызывают. Некоторые моторы позволяют использовать форсунки разных производителей. Например, двигатель 1.6 HDi/TDCi имел четыре различных типа систем впрыска, а самым дешевым в обслуживании был Бош. Аналогичная ситуация с 2.0 HDi. Форсунки Siemens (Continental) могут быть восстановлены, а пьезофорсунки Bosch — нет.

Как производится проверка форсунок дизеля с Common Rail своими руками: методика поиска неисправностей

Технология анализа дизельных инжекторов в первом приближении аналогична бензиновым. Сходство состоит в том, что сначала производится электропроверка с применением мультимера. Осуществляется она по приведенному сценарию. Отличный результат – повод для перехода к испытанию гидравлической части.

Полноценная диагностика гидрочасти в домашних условиях невозможна по определению. Для этого необходимо чересчур дорогое испытательное оборудование. Его могут позволить только профильные организации. Многолетний опыт – тоже немаловажная составляющая.
Нехитрая же проверка форсунок дизельного мотора с Common Rail своими руками состоит из двух тестов:

• осязательный контроль;
• испытание на слив.

Сначала производится осмотр руками. На запущенном моторе прощупываются магистрали, транспортирующие солярку от рампы к инжекторам. Проблемными (забитыми) являются те детали, топливопровод подвода к которым пульсирует, и имеет повышенную температуру в сравнении с остальными. При обнаружении данного факта можно воспользоваться промывкой инжектора присадками в индивидуальном формате.

Всем известна проблема дизельных ДВС с большим пробегом – затрудненный пуск. А через некоторое время он вообще невозможен из-за неисправности хотя бы одного инжектора. Причина тому – форсунка не держит давление, она сливает горючку через обратку. С целью определения этого факта проводится испытание на слив:

• подготовить емкости (на каждый распылитель своя тара);
• снять шланги обратной магистрали;
• подсоединить к инжекторам гибкие трубки, идущие от станции;
• пустить мотор;
• наблюдать на холостых оборотах за уровнем жидкости в стаканчиках.

Установку для диагностики распылительных изделий на слив можно легко соорудить самому. Для этого понадобятся:

• Шприцы (количество соответствует числу цилиндров).
• Капельницы.
• Шурупы.
• Досточка.

На доске закрепляются шприцы. Вместо иглы к ним подключаются капельницы. Все – станция готова к применению.

Удаление воздушной пробки: 2 способа

Напоследок, как и говорилось, систему надо прокачать:

• демонтировать шланг с ТНВД, закачать воздух с помощью автомобильного насоса;
• ослабить штуцер «обратки» на ТНВД (out);
• следить за тем, чтобы солярка начала поступать без пузырьков (остановить прокачку).

Этот способ подразумевает использование автомобильного насоса. Преимущество в том, что создаётся принудительное давление в баке, и выход воздуха становится более заметным

Однако важно не переусердствовать, ведь можно легко раздуть бак, что явно не приведёт ни к чему хорошему

Второй способ подразумевает использование мощного пылесоса.

1. Снять фильтр, высушить его стакан.
2. После тщательной очистки и высушивания, фильтр поставить на место.
3. Вдеть в штуцер для прокачки шланг, который нужно обратной стороной соединить со шприцем. С последнего снимается поршень, а вместо него одевается трубка пылесоса. Последняя должна быть точного размера, чтобы сидела внутри шприца плотно.
4. Включить пылесос и оставить его работать на 15 секунд. В шприце появится пена, которая будет заполнять шприц постепенно. Как только пойдёт солярка, штуцер нужно закрутить, пылесос выключить.

Опытные автомобилисты дизельных авто знают, как прокачивать систему. Некоторые делают это, повышая обороты двигателя. Новичкам же надо всему учиться самим.
