Ремонт инжектора: неисправности, диагностика, регулировка и настройка, как проверить лампочку и форсунки, проверка топливных магистралей, своими руками

Возможные проблемы с инжектором

Возможные неисправности инжектора представлены широким перечнем проблем. Во многом это связано с тем, что каждый элемент инжекторной конструкции при определённом стечении обстоятельств способен выйти из строя. Наиболее типовой перечень проблем с инжектором таков:

• Забились форсунки. Случается подобная проблема очень часто. Как правило, причина её происхождения таится в низком качестве используемого топлива;
• Неисправен один из датчиков работы мотора. Неисправности инжектора данного типа встречаются, конечно, реже предыдущей, но всё же имеют место быть. Зачастую проблема с датчиками провоцируется проблемой в их электроцепи (пробилась проводка, перегорел предохранитель), не столь часто ломаются сами идентификаторы;
• Случился пробой в топливной цепи подачи топлива к инжектору. Такая поломка встречается очень редко, однако от неё не застрахован никто. Причина пробоев практически всегда кроется в механическом воздействии на топливопровода или иные узлы топливной системы, которое провоцируют появление их дефектов;
• Вышел из строя электронный блок управления или комплектующие его провода. В таком случае, опять же довольно-таки редком, инжекторная система признаков «жизни» не подаёт, и мотор завести невозможно. Относительно диагностики, пожалуй, именно поломка блока управления наиболее проста;
• Поломались другие, менее значимые составляющие инжекторной системы. Так, к примеру, может порваться тросик педали газа или выйти из строя её акселератор. Поломки подобного рода имеют соответствующую симптоматику и устраняются в штатном порядке.

Стоит отметить, что все отмеченные выше неисправности инжектора, за исключением последнего положения, имеют одни и те же признаки. Если быть точнее, то их симптоматика нарастает постепенно и выглядит таким образом:

1. Сначала двигатель начинает работать нестабильно: плавают холостые обороты, плохой запуск, дёрганье в процессе езды, увеличение детонации и тому подобное;
2. Затем загорается лампочка инжектора на приборной панели автомобиля, которая информирует о неисправности узла. К слову, «инжекторная лампа» может гореть как при поломке блока управления, так и при загрязнении форсунок. Несмотря на это, чаще всего горящий индикатор сигнализирует о поломке датчиков, ибо в этом плане электроника любой машины работает лучшего всего;
3. Ну и в особо тяжких ситуациях, инжекторная система вовсе отказывается работать, вследствие чего запуск двигателя становится невозможным. В таком случае ремонт инжектора неизбежен и требует скорейшего проведения, естественно, если у вас есть желание эксплуатировать автомобиль дальше.

Проверка баланса форсунок

Чтобы выполнить баланс ТФ необходимо для начала отключить бензонасос и завести машину. После нескольких секунд работы двигатель должен заглохнуть – это необходимо для исключения избыточного давления смеси. Затем подключается манометр, и только после возвращается на место бензонасос. Далее подключается компьютер с необходимым ПО и проводится диагностика.

Последующие действия выполняются исключительно при помощи специализированных программ

Можно обратить внимание, что бензонасос постепенно будет включаться и выключаться, как и форсунки. В целом можно выделить следующий алгоритм:

• Включение зажигания;
• Показания манометра в диапазоне 2,8–3 атм;
• Отключается бензонасос;
• Падение давление до 2,5–2,8 атм;
• Проверка одной ТФ;
• Анализ данных манометра – не должна наблюдаться значительная динамика;
• Давление восстанавливается к исходному благодаря включению бензонасоса;
• Процедура поочередно повторяется со всеми форсунками.

При правильной работе каждый элемент будет давать примерно одинаковые показатели. Если же в определенном месте сброс отличается, то можно говорить о неисправности форсунки или ее дальнейшей диагностики. После завершения манипуляций манометр нужно отключать лишь предварительно сбросив давление в системе.

Почему отказывают форсунки

Вместе с бензином в топливную систему могут попадать загрязнения. Для очистки устанавливаются фильтры, которые улавливают загрязнения размером более 20 микрон. Такие фильтры предусмотрены как на топливной магистрали, так и в самой форсунке.

В составе бензина есть тяжелые фракции. Они оседают на сёдлах форсунок, а со временем превращаются в смолистые наросты. Это приводит к ухудшению работы форсунок или полному их отказу.

Как появляются отложения

Когда двигатель перестаёт работать, лёгкие фракции топлива испаряются на горячих плоскостях. Тяжёлые фракции оседают на деталях, в том числе форсунках. Смыть их нечем — топливо больше не поступает.

Запорный конус со временем уже не может плотно сесть в седло — следовательно, герметичность форсунки нарушена. Это приводит к перебоям при запуске двигателя, так как давление в топливной магистрали уменьшается. Смолистые отложения засоряют сопло форсунки. В результате количество топлива, выброшенное форсункой в каждый рабочий акт, уменьшается.

Также изменяется форма распыла форсунки. Распылитель имеет свои нормы и допуски. Твёрдые загрязнения приводят к образованию факела неправильной формы, распыление топлива происходит плавно, и появляются подтёки топлива. Часто отложения образуются интенсивней на отдельных форсунках, при этом нагрузка на более «чистые» увеличивается.

Загрязнённость фильтров

Ещё одной из главных причин выхода из строя форсунок является загрязнённость фильтров. Фильтры установлены на пути следования топлива и, сама форсунка имеет фильтр. Размер его небольшой, и он предназначен только для отсева очень мелких загрязнений топлива. Если при работе топливной системы засорён магистральный фильтр, который должен улавливать все более крупные частицы — фильтр форсунки мгновенно засоряется. Поэтому своевременная замена фильтров топливной системы — залог работоспособности форсунок.

Просуммируем

Домашняя проверка форсунок бензинового инжекторного мотора и дизельного двигателя своими руками реальна. На обеих силовых установках производится как контроль электрической части, так и осмотр гидравлической составляющей.

Диагностика электрики – это проверка сопротивления обмотки инжектора. Сюда можно отнести и тест на целостность проводов, подводящих ток. Гидроиспытания – это:

• анализ факела распыла у бензиновых ДВС;
• контроль количества сливаемого топлива на дизельных моторах.

В отношении тяжелотопливников актуален еще один метод проверки – осязательный. Топливопровод каждого распылителя прощупывается на предмет наличия толчков и повышенной температуры.

ВАЗ 2114 троит на холостых

В случае если двигатель троит на холодную (на холостых оборотах), возможны три причины:

В этой ситуации необходимо:

а) сделать общую промывку топливной системы, а также прочистить форсунки с помощью ультразвука;

б) поменять свечку зажигания, комплект высоковольтных проводов и провести диагностику катушки зажигания;

в) отрегулировать клапана, в случае необходимости — заменить.

Что делать если двигатель троит на горячую. По этому поводу профессиональные автомеханики считают, что причины такие же как и в первом случае. На холостых оборотах при прогретом двигателе один из цилиндров может прекращать работать по причине сбоев в системе подачи топлива или отсутствия искры. Порядок действий такой же как и при сбоях на холодном двигателе.

Хотя в профессиональной среде и считается, что «троение» двигателя это достаточно редкий отказ, тем не менее обсуждение этой проблемы на автомобильных форумах, в том числе и для ВАЗ 2114, говорит о том, что проблемы эти есть и из-за большого списка возможных причин таких отказов это становится серьезной головной болью для автомобилиста столкнувшегося с ней. Тем не менее, если подойти к решению этой проблемы спокойно и продуманно, не пытаясь бессистемно заменить то одно, то другое, решить эту проблему вполне возможно.

Как самостоятельно почистить устройство подачи топлива

Тот же стенд имеет функцию очистки форсунок. Но при желании это можно сделать и в гаражных условиях. Используется стандартная чистящая жидкость и несложное приспособление, собранное из подручных средств.

Самодельная установка представляет собой автомобильный электрический бензонасос, помещённый в сосуд с очистителем инжекторов. Шланг от насоса подсоединяется к входному штуцеру форсунки, а на её питающий разъём через микропереключатель кнопочного типа подаётся питание от аккумулятора.

Многократно прогнав через распылитель содержащую мощные растворители отложений жидкость можно добиться существенного восстановления распылительных свойств прибора, что станет ясно по изменению формы факела.

Неподдающуюся очистке форсунку придётся заменить, не всегда её дефект связан с загрязнением, возможна коррозия или механический износ.

Пару слов об инжекторных системах

Автомобильный инжектор – это насос (форсунка) или их совокупность, которые нагнетают горючее в камеры сгорания мотора. Помимо насосной составляющей, в любую инжекторную систему входят другие элементы, которые можно разделить на две большие группы:

• Механические узлы инжектора, имеющие в своём составе различные топливопровода, рампу крепления форсунок, ряд датчиков, отслеживающих показатели работы мотора, и тому подобное;
• Электронные узлы, которые состоят из электроцепи и блока управления, контактирующие с ранее отмеченными датчиками и управляющие работой форсунок, а также другими элементами инжектора.

Суть работы инжекторной системы заключается в том, что горючее, поступающее напрямую к форсункам, грамотно дозируется электронным блоком управления и с учётом режима работы мотора в данный момент времени подаётся в его камеры сгорания. Подобный подход не только упрощает контроль над функционированием инжектора и его составляющими, но и позволяет слегка снизить количество потребляемого двигателем топлива. Помимо этого, использование инжекторного типа питания помогает получить максимальный КПД от работы мотора практически на всех его режимах работы, естественно, если сравнивать данный тип с карбюраторным.

Причины неисправности инжекторных форсунок

Современные топливные форсунки в бензиновых двигателях бывают двух типов — электромагнитные и механические. Первая представляет собой электромагнитный клапан, который управляется системой ЭБУ автомобиля. При подаче соответствующих сигналов клапан открывается на определенный угол, регулируя количество подаваемого топлива в цилиндр. Вторая лишь подает топливо в канал. В ее конструкции имеется игла со ступенькой. Когда давления достаточно, топливо преодолевает сопротивление пружины, и игла поднимается. Соответственно, распылитель открывается и топливо подается в камеру. В настоящее время широкую популярность приобрели электромагнитные форсунки, как более технологичные. Поэтому далее будем рассматривать проверку и чистку на их примере.

Неисправностей электромагнитной форсунки может быть всего несколько:

• отсутствие сигнала от ЭБУ;
• неисправность или полный выход из строя обмотки;
• засорение выпускного отверстия форсунки.

Как показывает практика, именно последний вариант является наиболее частой причиной полного или частичного выхода форсунки из строя.

Ремонт инжектора своими руками

На сегодняшний день инжекторными системами питания мотора оснащается больше половины всех выпускаемых автомобилей. Если быть точнее, то порядка 75-80 машин из сотни имеют в своей конструкции инжектор. Неисправности данного узла встречаются нередко, поэтому вопрос его ремонта всегда актуален и интересен к рассмотрению в сфере автомобилистов. Среди читателей нашего ресурса также есть ценители инжекторных систем, вследствие этого в сегодняшнем материале будет детально рассмотрен ремонт инжектора, способы его диагностики и настройки. Интересно? Тогда обязательно опускайтесь ниже по странице.

Что указывает на возможные проблемы с инжектором

Сразу отметим, что причин нестабильной работы двигателя может быть много, начиная от забитого , поломки , вышедшей из строя свечи зажигания или неисправной катушки до , проблем с и т.д. Наряду с этим одним из главных признаков неисправности форсунок является , а также расход бензина или солярки (зависимо от типа двигателя), который заметно увеличивается. Еще необходимо отметить неустойчивую работу ДВС в режиме холостого хода, похожую на так называемое «троение» двигателя.

При езде возможно достаточно частое проявление одного или сразу нескольких симптомов:

• наличие рывков, сильно замедленны реакции при нажатии на педаль газа;
• явные провалы и потеря динамики при попытках резкого ускорения;
• машина может дергаться на ходу, при сбросе газа, а также после смены режима нагрузки на мотор;

Необходимо добавить, что подобную неисправность необходимо устранять безотлагательно, так как проблемы с инжектором негативно сказываются не только на ресурсе двигателя и трансмиссии, но и на общей безопасности движения. На автомобиле с неисправными форсунками водитель может испытать серьезные трудности при обгоне, на крутых подъемах и т.п.

Как чистить форсунки

Чаще всего проблемой в работе форсунок является их банальная загрязненность. Поэтому, чтобы восстановить их работоспособность и вернуть номинальную производительность форсунки, достаточно произвести чистку. Это можно сделать двумя путями — не вынимая с двигателя (добавив в топливо специальный очиститель) и в снятом состоянии (пропуская чистящее средство по отдельно взятой форсунке или ультразвуком). Для очистки используются следующие методы:

• механический;
• ультразвуковой;
• с помощью химических составов.

В данной статье мы поговорим лишь о некоторых, поскольку зачастую для чистки форсунок необходимо дополнительное профессиональное оборудование. Подробную информацию о самостоятельной чистке вы найдете в другом материале. Здесь же коснемся этих способов вкратце.

Чистка форсунки в домашних условиях

Отдельно взятую форсунку можно чистить с помощью специальных химических составов. Например, тех же присадок, которые добавляются в топливо для очищения системы или так называемый “Очиститель карбюратора”. Действовать в данном случае необходимо по следующему алгоритму:

• заранее подготовить “Очиститель карбюратора” (или его аналог в виде баллончика с разбрызгивателем), контактную кнопку без фиксации замкнутого положения, шприц объемом 5 мл или больше, трубочку для продолжения горлышка шприца с уплотнением, пустую тару, желательно большого объема (5-10 литров), зарядное устройство от мобильного телефона с обрезанным штекером, контактные провода с клеммами;
• далее необходимо вставить испытуемую форсунку в заднюю часть шприца (как можно более плотнее, с резинкой или без нее);
• после этого подключить клеммы через кнопку к зарядному устройству и включить его в розетку;
• вставить трубочку в распылитель средства для очистки, а обратную часть форсунки развернуть в подготовленную пустую тару;
• после этого нажать на распылитель с тем, чтобы некоторое количество вещества попало в форсунку;
• нажать на кнопку контакта, чтобы привести в действие форсунку.

Если форсунка исправна, с ее обратной стороны должно под напором выйти моющее средство. Процедуру продувки необходимо повторить несколько раз для достижения необходимой степени чистоты.

Кроме выше перечисленных методов проверки также можно упомянуть о проверке токсичности газов и дымности, — низкий уровень CO при прогазовке, является признаком плохой работы форсунок. Данный метод практикуется на некоторых СТО, в качестве контроля работы двигателя. Поскольку нужны как определенные знания, так и оборудования, то рассматривать его в качестве одно из вариантов самостоятельной диагностики не будем.

Также нельзя обойти стороной и не уделить внимание проверке форсунок по коррекции топливоподачи и лямбде, но тут такая же ситуация как и токсичностью, потребуется не только диагностическое оборудование, но и уметь разбираться во всех цифрах что будет показывать вам диагностика

Что можно сделать в домашних условиях

Для предотвращения загрязнения топливной системы автопроизводители и автосервисы рекомендуют владельцам или приезжать на станцию каждые 30–40 тыс. км (Европа, у нас 15–20 тыс.), или использовать универсальные очистители. Они представляют собой специальную жидкость, которая вливается в топливный бак (флакон на 80 л) и постепенно очищает от всех отложений. Начиная от топливного бака и насоса высокого давления и заканчивая форсунками, распыляющими топливо в рабочую камеру мотора.

Иначе все отложения и коксовые примеси начиная с бака будут вымываться к форсункам, что еще более ухудшит их состояние.

Нужно понимать, что ремонт топливных форсунок своими руками почти невозможен, необходимо специальное оборудование, различные испытательные стенды. В домашних условиях можно только немного очистить налет, да и то с риском повредить высокотехнологичное устройство. Поэтому следует поручить ремонт профессионалам.

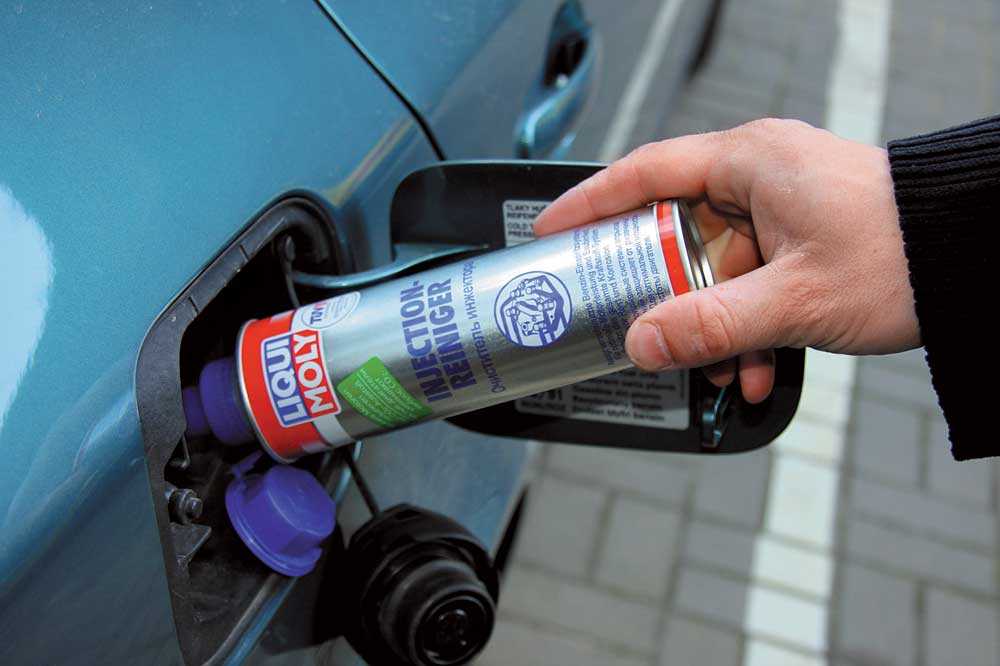

Очиститель инжекторной системы

Самый простой и поэтому пользующийся заслуженной популярностью способ, не требующий специальных знаний. В топливо добавляется специальный очиститель, поступающий с бензином в инжектор и буквально растворяющий все загрязнения без следа

Удаляется без следа вместе с выхлопными газами. Перед его использованием специалисты рекомендуют заменить топливный фильтр.

Химический способ очистки инжектора

Если сравнивать с первым способом, он значительно дороже, но эффективнее. Разбирать систему подачи топлива не нужно. Удобен и надёжен.

Ультразвук

Использование этого способа ремонта инжектора требует применения специального оборудования. Выполнить его в гаражных условиях невозможно. Необходимо обратиться за помощью в специализированный автосервис.

Каждый водитель решает для себя проблему неисправности инжекторной системы индивидуально. Если есть желание самостоятельно разбираться в проблеме и не жалко свободного времени можно всё делать своими руками. В ином случае добро пожаловать к специалистам, которые за определённую плату выполнять ремонт инжектора.

Спасибо за внимание, удачи вам на дорогах. Читайте, комментируйте и задавайте вопросы

Подписывайтесь на свежие и интересные статьи сайта.

Управление автомобилем

Слишком богатая смесь проявляется также при управлении транспортным средством. Это сразу же заметит практически любой водитель. Машина становится менее динамичной. Мощность работы двигателя резко снижается. Так как процесс сгорания в камере мотора происходит медленнее, механизм не способен работать на полную силу.

В некоторых случаях машина может даже не поехать. Но это при очень серьезных отклонениях соотношения горючего и воздуха в камере сгорания.

При езде на автомобиле владелец может заметить, что расход топлива стал больше. Это также характерный признак нарушения работы двигателя из-за работы при богатой смеси. Объясняется это нарушение просто. Двигатель в таких условиях работает неэффективно. Смесь горючего расходуется неправильно. Чтобы предотвратить низкую скорость сгорания, мотор начинает впрыскивать в камеру больше жидкого топлива.

Общее устройство системы питания

Схема системы питания топливом мощного дизеля приведена на рисунке. В общем случае в систему питания топливом входят узлы, размещенные вне двигателя (на раме или в корпусе машины), и на двигателе. К первым относятся топливные баки бачок 7 для сбора топлива, предпусковой топливоподкачивающий насос 10, топливораспределительный кран 77, топливопроводы низкого давления и некоторые другие узлы. Ко вторым в первую очередь относятся основной топливоподкачивающий насос 8, топливный насос высокого давления (ТНВД) 5, форсунки 4 и топливопроводы высокого давления.

При работе двигателя топливо из топливных баков забирается основным топливоподкачивающим насосом и под давлением 0,05…0,1 МПа подается к ТНВД. По пути из баков к насосу топливо проходит через топливораспределительный кран, предпусковой топливоподкачивающий насос и фильтр 9 грубой очистки. Если на ТС установлен только один топливный бак или несколько баков, сообщающихся друг с другом, то топливораспределительный кран отсутствует. Перед поступлением в ТНВД из насоса топливо очищается от мельчайших примесей в фильтре 3 тонкой очистки. Нагнетательные секции ТНВД, приводимого в действие от коленчатого вала двигателя, в определенные моменты согласно рабочему циклу и порядку работы двигателя подают топливо под высоким давлением (до 50 МПа и более) в необходимом количестве к форсункам. Через форсунки, ввернутые в головку блока цилиндров, топливо впрыскивается в камеры сгорания в те моменты, когда в цилиндрах завершается такт сжатия.

Перед пуском двигателя заполнение системы топливом и подача его к ТНВД осуществляются с помощью предпускового топливоподкачивающего насоса. После пуска этот насос не функционирует.

Если в ТНВД и трубопроводы высокого давления, соединяющие его с форсунками, попадает воздух, то подача топлива в цилиндры нарушается. Следовательно, нарушается и нормальный режим работы двигателя. С целью предотвращения попадания воздуха в ТНВД на пути топлива к нему помещают воздухоотстойник, расположенный в самой высокой точке системы. Обычно воздухоотстойник размещают в крышке фильтра тонкой очистки. Перед пуском двигателя в случае необходимости скопившийся в воздухоотстойнике воздух отводят в воздушные полости топливных баков 1 через кран (клапан) 2 для выпуска воздуха. Для этого при неработающем двигателе открывают кран (клапан) и с помощью предпускового насоса прокачивают систему. В этом случае топливо вытесняет воздух из воздухоотстойника в воздушную полость топливного бака через топливораспределительный кран (как показано на рисунке) или напрямую.

Как проверить сломанный инжектор

Проверка катушки инжектора является одним из тестов, который вы можете сделать, чтобы проверить неработающую форсунку. Чтобы сделать этот тест, вам понадобится значение сопротивления для катушки внутри инжектора и мультиметр. Вы можете узнать значение сопротивления инжектора в руководстве вашего автомобиля.

В случае, если вы не можете найти значение сопротивления инжектора вашего автомобиля, вы можете купить послепродажное руководство по ремонту в местном магазине автозапчастей или в интернете. И если вы не знаете, как пользоваться мультиметром, есть видео инструкция, Вам потребуются базовые знания по работе с этим прибором.

Признаки неисправности форсунок

По каким признакам можно понять, что форсунки работают некачественно?

• Затруднения при запуске двигателя. Если машина плохо заводится после непродолжительной остановки — возможно проблема в форсунках. Это самый частый и явно выраженный симптом сбоя правильной работы форсунок.
• Перебои в работе двигателя на холостом ходу.
• Двигатель троит или вибрирует при разгоне или сбросе скорости, автомобиль двигается рывками.
• Увеличился расход топлива.
• Из выхлопной трубы слышны «хлопки» или выходит чёрный дым.
• Повышенное CO в отработанных газах.
• Повышенная температура в камере сгорания.

Если наблюдаются подобные симптомы, следует проверить исправность форсунок. Сбои в их работе негативно скажутся на рабочих показателях двигателя и коробки передач.

Ремонт дизельных форсунок

Загрязнение каналов внутри форсунки, по которым проходит топливо, способствует ухудшению распыления топлива и нарушению образования воздушно-топливной смеси. Максимально равномерную пульверизацию нарушают смолы, содержащиеся в соляре. Проблему нарушения подачи топлива форсунками помогает устранить промывка. Данная процедура обеспечивает удаление загрязнений внутри топливных каналов. Для ее осуществления применяются следующие способы:

1. Чистка при помощи ультразвука. Эффективный способ удаления грязи, который проводится на специальном оборудовании. Снятые форсунки помещают в специальную жидкость и воздействуют ультразвуковыми колебаниями, при которых грязь в сопле разрушается в течение короткого времени.

2. Промывка топливом, содержащим специальные присадки. Наиболее популярен среди автолюбителей, так как не требует применения дорогого оборудования. Представляет собой добавление присадки в топливо, которое при прохождении через форсунку будет растворять отложения. Эффективность метода не доказана.

3. Промывка на стенде при помощи специальных жидкостей. Очищение происходит при высоком давлении за счет циркуляции. Способ отличается надежностью и высокой эффективностью.

4. Ручная промывка, при которой имитируется работа форсунки. Достаточно эффективный и недорогой способ, не требующий применения специального оборудования. Для его проведения форсунки демонтируют вместе с рейкой и фиксируют над емкостью. Подача очищающей жидкости производится по прозрачной силиконовой трубке. Дозатор форсунки активируют электрическим током, подведенным по проводам от аккумулятора. Полная очистка происходит после 5-10 мин. распыления жидкости. Сам процесс состоит из следующих этапов:

• С форсунки снимают фильтры и резиновые уплотнители, чтобы под воздействием жидкости они не вышли из строя;
• Организуют герметичное соединение баллона с жидкостью и форсунок через силиконовую трубку;
• Подводят электропитание от аккумулятора с помощью пары проводов;
• К разрыву одного провода подводят кнопку для размыкания цепи, второй провод оставляют целым;
• При нажатии кнопки происходит впрыск, который продолжается до момента равномерного распыления струй жидкости.

Достаточно часто некачественный впрыск происходит по причине засорения или износа сопел форсунки, что достаточно хорошо видно в процессе диагностики неисправностей. Для устранения поломки корпус детали разбирают и тщательно промывают в керосине, наружный нагар удаляют деревянным скребком, а отверстия прочищают мягкой стальной проволокой, диаметр которой меньше отверстия сопла. При увеличении размера сопла более чем на 10 %, или разнице в диаметре отверстий на 5%, распылитель заменяют на новый.

Иногда форсунка может давать течь, которую возможно устранить притиркой иглы к седлу. Течь может возникать и при нарушении уплотнения в торце иглы (уплотняющем конусе). Притирка производится разведенной в керосине пастой ГОИ, при которой избегают ее попадания в зазор между направляющей и самой иглой. После притирки все делали промывают в керосине или чистом дизтопливе, продувают сжатым воздухом, и после сборки снова тестируют на герметичность.

Что бы ваши форсунки служили долго, используйте фильтр дизельного топлива тонкой очистки.
