Как проверить катушку зажигания в автомобиле

Как проверить катушку зажигания

Катушку зажигания можно проверить несколькими способами:

• заменой на заведомо исправную – это самый точный метод проверки
• осциллографом мотор-тестера
• омметром
• “на искру”

Допустим, мы обычные автолюбители и у нас нет в запасе рабочих катушек и, уж тем более, мотор-тестера. Остаётся два последних варианта.

Но вариант “на искру” также требует некоторого оборудования, а именно – высоковольтного разрядника

Банальным выкручиванием свечи и проверкой искры абсолютно ничего не выяснишь. Искра будет и при исправной катушке и при уставшей. А вот при установке свечи обратно в цилиндр во втором случае искры уже не будет. Почему?

Потому что на напряжение пробоя влияет несколько факторов и самый главный из них – давление! Чем выше давление, тем больше требуется напряжение пробоя на одном и том же искровом промежутке.

То есть, чтобы пробить зазор 1мм в свече зажигания при атмосферном давлении (выкрученной свече) требуется гораздо меньшее напряжение, чем при большем давлении (вкрученной свече), так как давление в цилиндрах при работающем двигателе гораздо больше атмосферного.

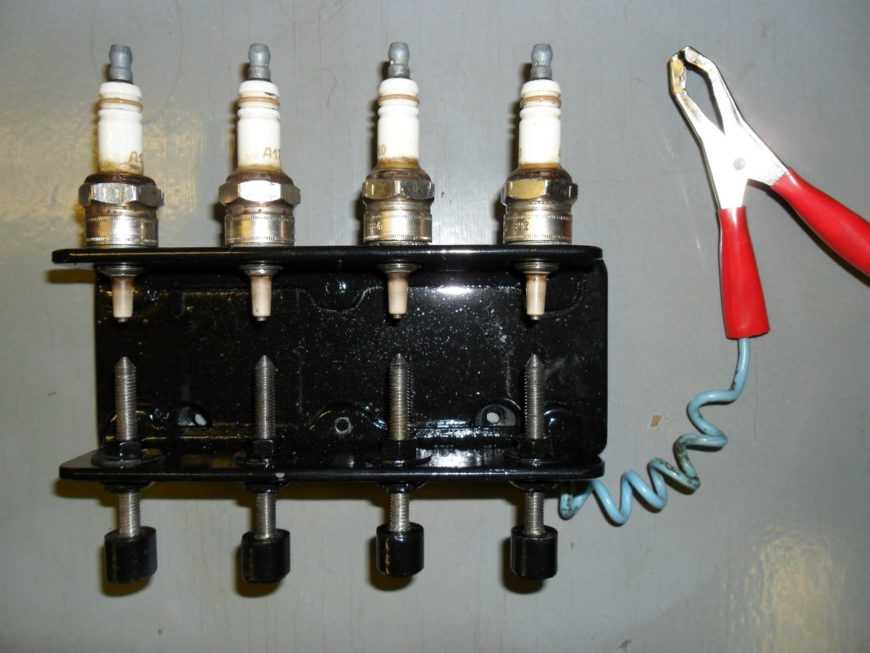

А разрядник даёт возможность изменять расстояние между своими электродами в широких пределах. Это позволяет выставить зазор для проверки в несколько миллиметров. Но эти несколько миллиметров требуют такого же напряжения пробоя, как и 1мм на свече, ввернутой в цилиндр при работающем двигателе.

Как проверить катушку зажигания мультиметром

Остаётся самый простой способ, как проверить катушку зажигания – мультиметром. Этот прибор уже есть практически в каждом доме, поэтому это самый доступный способ проверки.

Суть проверки заключается в измерении сопротивления первичной и вторичной обмоток. Алгоритм действий одинаков для всех видов катушек. Отличия есть в сопротивлении первичной обмотки новых катушек по отношению к катушкам старого образца. Новые катушки имеют меньшее сопротивление первичной обмотки и за счёт этого удаётся получить более высокую энергию. В старых – около 3-4 Ом, а в новых – около 1-2 Ом.

Первым делом проверяем вторичную обмотку. Для этого необходимо установить мультиметр в режим измерения сопротивления до 20 кОм и подключить щупы к высоковольтным выводам катушки зажигания

Сопротивление должно быть около 13-14 кОм

Примечание! Сопротивление вторичной обмотки катушки зажигания имеет допуски. При температуре окружающей среды 21 градус сопротивление вторичной обмотки может составлять 11.5 кОм – 14 кОм. Также учитывайте температуру, погрешность Вашего омметра и сопротивление самих щупов!

То же самое делаем и со второй катушкой

Затем отключаем низковольтный разъём от катушки зажигания

Переводим мультиметр в режим измерения сопротивления до 200 Ом и подключаем щупы к низковольтным выводам катушки. Сопротивление должно быть около 1 -2 Ома при температуре окружающего воздуха 21 градус по Цельсию.

Так же проверяем вторую катушку зажигания.

На этом проверку можно закончить, но лучше ещё, конечно, снять катушки зажигания, очистить их и визуально осмотреть на наличие следов пробоя или трещин.

Снятие или замена катушек зажигания

Для этого понадобится всего два инструмента – торцевой ключ на 10 мм и крестовая отвёртка.

Отворачиваем три гайки крепления пластины катушек зажигания. Одна под первой катушкой

вторая между катушками вверху

третья под второй катушкой

Снимаем обе катушки в сборе

Останется только крестовой отвёрткой открутить 4 болтика и снять катушки с пластины.

Хочется отдельно обратить внимание на то, что если выйдет из строя одна из катушек, тогда перестанут работать сразу два цилиндра, что, согласитесь, будет ощущаться гораздо ярче, чем пропуски воспламенения в одном цилиндре. Поэтому если проблема возникает в одном конкретном цилиндре, тогда ищите проблему не в катушке зажигания

Также советую периодически смазывать контакты специальным средством.

Всем Мира и ровных дорог!!!

По теме:

Виды катушек зажигания

Основными параметрами катушек зажигания являются следующие характеристики:

• Индуктивность первичной обмотки — способность накапливать энергию.
• Коэффициент трансформации — во сколько раз увеличивается напряжение, подаваемое от аккумулятора.
• Сопротивление обмоток. Для каждой модели есть свой диапазон, так для обмотки низкого напряжения сопротивление может быть 3-3,5 Ом, а для обмотки высокого – 5000-9000 Ом.
• Энергия образующейся искры.
• Напряжение пробоя — величина высокого напряжения катушки, при котором на электродах свечи происходит пробой воздушного зазора и формируется искра.

Наибольшее распространение получили три вида конструкций катушек зажигания: общая, индивидуальная и двухвыводная.

Классическая конструкция катушки зажигания

Самые простые катушки имеют две медные обмотки до 150 витков в первичной и до 30000 во вторичной. Обе обмотки изолированы, что предотвращает возникновение короткого замыкания.

Корпус представляет собой стакан с крышкой, на которую выведены контакты первичной обмотки. Вторичная обмотка расположена внутри первичной и соединена одним концом с обмоткой низкого напряжения.

Второй конец также выведен на крышку бобины и предназначен для подключения цепи, соединяющей трансформатор со свечой. Внутри обмоток находится железный сердечник, увеличивающий силу формирующегося внутри магнитного поля.

Такие конструкции на сегодняшний день практически не применяются в автомобилестроении. Однако их еще можно встретить при ремонте старых авто и других транспортных средств.

Конструктивные отличия индивидуальных катушек

Этот тип используется преимущественно в электронных системах. Принцип работы индивидуальной катушки зажигания аналогичен классической. Конструктивно она также имеет обмотки высокого и низкого напряжения, но в отличие от классической схемы, первичная находится внутри вторичной. Также, вместо одного сердечника, их два — внешний и внутренний.

Первый находится внутри первичной обмотки, а второй — вокруг вторичной. Обмотка высокого напряжения индивидуальных катушек зажигания оснащается специальным диодом. Он отсекает токи высоких напряжений.

Индивидуальные катушки разделяют на два типа, которые отличаются конструкцией сердечника: компактные и стержневые. Последние могут объединяться в модули по четыре штуки. За один цикл индивидуальная катушка формирует одну искру, что обуславливает необходимость синхронизации всех катушек относительно распредвала двигателя.

Двухвыводные катушки зажигания

Конструкция сдвоенной (двухвыводной) катушки зажигания аналогична классической схеме, но единственным отличием является наличие двух выводов от обмотки высокого напряжения. Такая конструкция позволяет формировать искру одновременно на двух свечах (на два цилиндра двигателя). В первом из них зажигание происходит в конце такта сжатия топливовоздушной смеси, а во втором — на этапе выпуска отработавших газов (вхолостую).

Такие конструкции используются в двигателях с четным числом цилиндров. Они позволяют упростить систему зажигания, а также исключить из схемы распределитель. Подключаются сдвоенные трансформаторы двумя способами:

• оба контакта соединяются со свечами высоковольтной проводкой;
• один контакт соединен наконечником (напрямую со свечой), а второй — высоковольтной проводкой.

Для четырехцилиндровых двигателей могут применяться четырехвыводные катушки, которые фактически являются системой из пары двухвыводных.

Сухие и маслозаполненные катушки

В классической конструкции катушки системы зажигания внутреннее пространство заполнено трансформаторным маслом. Это необходимо для того, чтобы под действием тока ее обмотки не перегревались. Сам корпус такой бобины изготавливается из металла, что не всегда рационально.

Поэтому в большинстве современных автомобилей используется альтернативная конструкция — «сухой» трансформатор. Она не имеет корпуса, а покрыта слоем эпоксидного компаунда, который служит одновременно и корпусом, защищающим от загрязнений и влаги, и системой охлаждения.

Помимо этого, в ряде импортных автомобилей используются комбинированные модели, объединяющие контактный коммутатор и сухую катушку или же предполагающие интеграцию катушки в распределитель.

САМЫЕ ИЗВЕСТНЫЕ ПРОБЛЕМЫ С ПОЛОМКОЙ КАТУШКИ ЗАЖИГАНИЯ:

• Повреждение обмотки. Этот фактор приводит к пробою изоляционного слоя, в результате которого происходит короткое замыкание.
• Обрыв цепей и перегрузка. Причина заключается в неполадки свечей зажигания или благодаря дефектам высоковольтных проводов.

В основном катушки зажигания выходят из строя довольно редко, но иногда такие неприятности все же случаются. Как правило, изоляционный слой катушки, может быть поврежден в результате мгновенного прироста напряжения до 35 000 В. Вследствие чего, вторичное напряжение падает, и возникают пропуски зажигания под нагрузкой. В итоге катушка не может испускать напряжение, которое необходимо для начала работы двигателя.

Причины выхода из строя катушек зажигания:

— Свечи зажигания низкого качества. Всегда следите за качеством устанавливаемых на ваш автомобиль свечей и не ставьте дешевые подделки — если вы в этом экономите, в итоге можете «влипнуть» на гораздо более кругленькую сумму. Причина — обратные газы, и пробой изолятора, которые пагубно влияют на состояние резинового наконечника катушки зажигания.

— Перегрев катушек зажигания. Конструктивно катушки предусмотрены работать при любых температурных режимах двигателя, но как показала практика, если ваш двигатель горячее чем положено (бедная смесь, неисправная система охлаждения) катушки «умирают» более активно. Мы не хотим сказать что любой нагрев чреват для катушки, но есть определенных ресурс циклов нагрев-остывание. Это также влияет на резиновый наконечник и на электронику катушки.

Чем чревата езда с неработающей катушкой:

— Оплавление каталитического нейтрализатора в системе выпуска.

— Если вы будете ездить с неисправной катушкой то со временем могут износиться подушки крепления двигателя ввиду чрезмерных вибраций.

— Большой расход топлива, связанный с падением мощности и КПД двигателя.

Как проверить неработающую катушку самостоятельно:

— Самый простой способ — во время «троения» поочередно отключать коннекторы (фишки) от каждой катушки по-очереди, таким образом при отключении фишки от работающей катушки вы услышите провал по оборотам и нестабильную работу на оставшихся цилиндрах, а при отключении от неработающей работа двигателя не изменится. Именно эту катушка и необходимо поменять.

— Если имеется возможность снять катушки, то неплохой способ определения — промерить сопротивления первичной и вторичной обмотки (между контактами, между контактами и выходом на свечу) записать и сравнить показания на всех катушках, обычно сопротивление неисправных катушек разительно отличаются

Кроме этого, обратите внимание на состояние электродов свечей, на неисправной катушке свечи обычно влажные и с черным нагаром

— В некоторых случаях самодиагностика автомобиля может «подсказать» какой цилиндр не воспламеняется (только если горит индикатор «check engine». Ищите коды неисправностей вашего автомобиля.

Как определяют неисправную катушку зажигания профессионалы:

Существуют мотор-тестеры (сканеры) позволяющие анализировать работу электронных компонентов автомобилей, в том числе и катушек. Автор статьи встречал три разных метода профессионального определения неисправной катушки: поочередное отключение цилиндров (отключая инжекторы), поочередное отключение управляющего напряжения и анализ кривых осцилографа, подключенного к катушкам.

Профессиональные диагносты НИКОГДА НЕ ОТКЛЮЧАЮТ КАТУШКИ ВРУЧНУЮ, так как это чревато выходом из строя ЭБУ двигателя.

Что делать с неработающей катушкой???

Самый разумный способ это заменить ее, все импортные каушки зажигания неразборные и залиты полимером чтобы избежать попадания влаги, даже если вы сможете заменить/отремонтировать детали микроэлектроники собрать катушку избежав попадания кислорода внутрь уже невозможно. Замена катушки зажигания — только в таком случае вы можете обеспечить долговечую работу вашему автомобилю!

В случае если производитель вашего автомобиля предусмотрел поставку отдельно резинового наконечника от катушки зажигания вы можете заказать и поменять старый наконечник на новый, но это не будет гарантировать вам что в старой катушке уцелела электронная часть, которая работала под повышенной нагрузкой.

Причины дефектов

Поломки катушек зажигания могут быть вызваны с несколькими факторами, а именно:

1. Механическое воздействие. Возможно простое старение устройства привело к коррозии изоляции, что вызвало ее разрушение. Возможно от случайного удара повредился корпус и масло из катушки вытекло, а это привело к ее перегреву. В таких случаях лучше сразу заменить преобразователь новым.
2. Нарушение контакта. В летний период и межсезонье из-за попадания влаги на контактной группе может появиться окисление. Это приводит падению мощности напряжения в свечах зажигания.
3. Перегрев. Такой дефект более распространен на катушках индивидуального типа. В летнюю жару, а также при длительных поездках вряд ли Вы сможете контролировать температуру катушки зажигания. Однако во избежание таких ситуаций можно использовать качественные устройства и жидкости охлаждения.
4. Повышенная вибрация. Также особо опасны при использовании индивидуальных катушек зажигания. Основная вибрация воздействующая на устройство исходит от цилиндров ДВС. Для уменьшения воздействия этих сил достаточно своевременно устранять неполадки в работе мотора.

В принципе катушка долговечный и очень надёжный элемент, а главная причина при большинстве поломок – это банальное старение, что и приводит к нарушениям изоляции и нормальной работе. Ниже приведем способы проверки целостности катушек.

Устройство стартера

Нередко, производители бензопил оборудуют свои агрегаты стартерами, работающими практически по одинаковому принципу, а именно: в пазе корпуса пилы расположена ручка, сквозь которую пропущен шнур. При резком поднимании ручки вытягивается и шнур, что приводит в зацепление барабан храпового механизма. Таким образом, в действие приводится барабан со шпицами, который располагается на валу. В это время коленчатый вал делает несколько оборотов, приводящих к сжатию топливной смеси, которая в этот момент находится между головкой цилиндра и поршнем. При опускании ручки, наоборот, храповик и шпицы теряют свой контакт, что приводит к остановке вала.

При увеличении мощности бензопилы повышается количество топливной смеси, которая при запуске бензопилы должна воспламеняться. В таком случае для запуска двигателя необходимо увеличить количество рывков шнура стартера. Для ускорения возврата барабанного механизма производителями используется специальная стальная возвратная пружина стартера, обладающая отличной упругостью.

В случае поломки пружины необходимо: извлечь обойму механизма, вытащить пружину, зафиксировав верхнюю ее часть пальцем и немного оттянув в сторону ручку стартера

Затем, намотать новую деталь, избегая при этом перегибов и перекручивания нового пружинного элемента, далее — осторожно зафиксировать обойму

В вашем браузере отключен JavaScript

Зажигание на скутере состоит из множества элементов, но базовым узлом всей системы является катушка зажигания. Без нее работа мопеда или скутера будет попросту невозможна.

Основной функцией катушки зажигания является повышение рабочего напряжения до уровня, при котором свеча сможет создать искру и воспламенить воздушно-топливную смесь. Если зажигание на скутер установлено неправильно, то без соответствующего напряжения искра не возникнет, и мотосредство просто не тронется с места.

Катушка зажигания на скутере располагается сразу после коммутатора, поэтому отыскать ее несложно.

Зажигание на скутере работает следующим образом. Коммутаторный узел в определенный момент вырабатывает и подает импульсы специальной частоты на катушку зажигания. Происходит это в четко выделенный временной промежуток, когда имеется соответствующий такт двигателя. Создавая искру в свече, зажигание на скутер передается по системе. Напряжение, сразу после выхода из катушки зажигания, подается на свечу, причем его величина составляет 10 000 вольт или даже более

Учитывая такой высокий показатель, необходимо предельно аккуратно и осторожно придерживать свечной колпачок, когда идет проверка и диагностика искры. Особенно когда электрод замыкается на двигатель

В этот момент прикасаться к нему категорически нельзя.

Зажигание на скутерах различных моделей и разных производителей может отличаться своими конструктивными особенностями, но вот принцип действия везде будет одинаковым. Так, модели Сузуки и некоторые китайцы, имеют катушку зажигания, встроенную в коммутатор. Такой узел считается неразборным, и впервые его применили именно на заводах Сузуки. А китайские заводы просто скопировали уже готовую мотозапчасть и не стали изобретать ничего нового. Это даже к лучшему, поскольку такая конструкция зажигания на скутере уже успела себя отлично зарекомендовать среди мотоводителей всех категорий.

Модельные линейки других изготовителей (Ямахи и Хонды) принципиально отличаются. Зажигание на скутер, установленное на их мотосредства, характеризуется отдельным исполнением коммутатора и катушки зажигания. И это можно по праву считать самым рациональным вариантом. Как только из строя выходит один элемент, достаточно провести его замену, а не покупать весь полноценный узел. Так, чтобы заменить катушку зажигания, придется потратить чуть больше 5 долларов США, что несоизмеримо мало с покупкой коммутатора.

Диагностика неисправности катушки зажигания

Зажигание на скутере часто не работает из-за вышедшей из строя катушки. Поскольку «виновница» представляет собой трансформатор, вырабатывающий высокие токи, то ее обмотки могут время от времени перегорать. То же самое часто случается в результате межвиткового замыкания. И первый случай, и второй приводят к полной негодности мотодетали, после чего скутер перестает заводиться.

Учитывая всю важность катушки, необходимо начинать проверку зажигания на скутере именно с нее. Это — «золотое» правило, соблюдение которого поможет сэкономить массу времени и денежных средств

Не стоит сразу торопиться в магазин мотозапчастей и приобретать все возможное зажигание на скутер, возможно дело только в катушке.

Чтобы самостоятельно диагностировать неисправность катушки зажигания, понадобиться самый обыкновенный мультиметр, который может замерять величину сопротивления. Наилучшим вариантом для неопытных будет цифровой аппарат, а для опытных мотолюбителей особой разницы нет. Цифровой мультиметр очень важен, поскольку показатели измеряемого сопротивления могут отличаться очень незначительно, и при отсутствии должного опыта колебания стрелочки можно просто не уловить.

На каждой катушке зажигания есть 2 вывода. К ним подводится напряжение. Имеется также 1 вывод для высоковольтного напряжения. Именно к нему подсоединена свеча зажигания.

Катушка зажигания состоит из двух слоев обмотки – первичной и вторичной. Проверить необходимо каждую. Для проверки первичной обмотки необходимо щупы мультиметра подсоединить к выводам катушки зажигания, а затем пустить напряжение. Нормальным показателем будет считаться диапазон от 0,5 до 5 Ом, но лучше всего найти свои точные цифры в мануале к своей модели скутера.

Если показатели находятся в требуемом диапазоне, то проблемы могут быть со вторичной обмоткой. Для проверки следует подсоединить один щуп к питанию катушка, а другой – к свечному колпачку (высоковольтному выходу). Диапазон показаний должен находиться в пределах от 2 до 3 Ом.

Как проверить катушку зажигания

Катушка зажигания ВАЗ – схема

Предотвратить отказ оборудования или его плохую работу можно, проводя периодический контроль за показателями КЗ.
Как проверить бобину на работоспособность подскажут различные методы диагностики. Процесс проверки для современных автомобилей примерно одинаков.

Визуальный вариант

Первое, что проводят, чтобы понять состояние катушки зажигания – их осматривают зрительно. Для этого придется снять КЗ с применением торцевого ключа на 10 либо Torx E8.

На что надо смотреть:

• на возможные трещины и повреждения корпуса и резинового колпачка,
• на пластиковые части – нет ли вытекания массы или оплавления,
• на положение пружины внутри узла.

Способ «Искра на свече»

Проверка «на искру» проводится несложно. Внимательно осматривают изоляцию провода от катушки к свече. Наконечники свеч вывинчивают и связывают за «юбки», расположив в 2-4 см одна от другой. Включают зажигание от первого оборота стартера. Наблюдают за искрой – она должна быть постоянной, устойчивой и иметь яркий фиолетовый оттенок. Тогда можно говорить об исправной работе КЗ.

Простой метод – смена места

Есть еще один простой способ диагностики катушек – поменять их местами. Неисправный блок вызывает пропуск зажигания на конкретном цилиндре, это хорошо заметно. На дисплее авто с автоматизированной системой управления видна ошибка «P0302.

Пропуски зажигания в цилиндре Х». Это означает, что катушку, которая выдает такой результат, необходимо заменить. Если при смене катушек на цилиндре Х сохраняются пропуски зажигания – это проблема не с КЗ, а с другими узлами – модулем зажигания, разъемом катушки или проводами, топливной форсункой и др.

Проверка катушки разрядником

Искровой разрядник – несложное устройство с контактами и проводом, который подключается на массу.
Расстояние между контактами можно регулировать: выставляется зазор, такой же как в свече зажигания – 2-3 мм или 20-30 мм для высоковольтной части КЗ. Особенность проверки разрядником – не просто проверка свечой на наличие искры, а выяснение, как проходит работа под нагрузкой.

1. ИКЗ отсоединяют от свечи.
2. На нее устанавливают искровой разрядник.
3. Подают массу от контакта аккумулятора к разряднику. Используют провод.
4. Стартером включают коленвал в движение.
5. Наблюдают за искрой. Наличие ее говорит об исправности КЗ зажигания.

Как прозвонить ИКЗ мультиметром

Для определения электрического сопротивления в первичной и вторичной обмотках индивидуальной катушки – ИКЗ – проводят проверку мультиметром-тестером.

Последовательность действий следующая:

• сначала выясняется уровень напряжения на выводах,
• затем промеряется сопротивление

Определение напряжения на выводе проводов

1. Снять катушку с двигателя. Для этого от нее отсоединяется колодка с проводами.
   В некоторых автомобилях бренда Lada, например, с мотором H4M, приходится снимать впускной трубопровод.
2. Включить зажигание. Провести измерение напряжения на колодке 3. Это один из выходов первичной обмотки.
   Показатель напряжения не должен быть менее 12 В. При обнаружении меньшего значения, приходится сделать вывод о неисправности проводов питания или ЭБУ.
   Более простой вариант – если разряжена аккумуляторная батарея.
3. Выключить зажигание.

Определение сопротивления катушки зажигания

Проводится в режиме Омметра.
Мультиметр ставится на измерение сопротивления в пределах 200 ом.
Проверяется погрешность прибора смыканием щупов, та величина, которая видна на дисплее будет вычитаться из конечных показателей.
Проверка первичной обмотки соприкосновением щупа прибора с контактами 1 и 3.
Это как раз выходы этой обмотки, поэтому сопротивление между ними мало – порядка 1 ом.
Проверка сопротивления между выводами 1-2 и 2-3, то есть между выводами первичной и вторичной обмотки.
Оно должно быть максимальным, поскольку во втором виде напряжение достигает десятков тысяч В.
Проверка катушки зажигания мультиметром в режиме Омметра во вторичной обмотке.
Для этого прибор настраивают на 2000 кОм (2 МОм).
Красный щуп соприкасается с пружиной внутри колпачка, черный идет к выводу 2.
Показатель будет характеризовать сопротивление вторичной обмотки.
Принимается во внимание нагрев КЗ, чтобы получить адекватные показатели она должна быть остывшей.

Профессиональный метод тестирования КЗ предполагает использование специального стенда для проверки. При необходимости проводится компьютерная диагностика.

Для чего нужна

Главное назначение катушки зажигания – преобразование низковольтного электрического импульса, поступающего от прерывателя, усилителя зажигания (коммутатора) либо блока управления двигателя в высоковольтный импульс, нужный для выработки искры в свече зажигания.

Свеча зажигания имеет одно-, двух- или трехлепестковый зазор электрического пробоя расстоянием от 0,4 до 1,1 мм в зависимости от черт двигателя. Считается, что в воздушной среде для образования электрической искры между двумя проводниками нужен импульс не меньше 6 килоВольт на 1 миллиметр зазора.

Так

, электрический импульс, вырабатываемый катушкой зажигания для обеспечения уверенного зажигания должен быть не меньше 10 килоВольт. Учитывая падение напряжения на высоковольтных проводах и ограничительном сопротивлении зажигания, в большинстве случаев напряжение электромагнитного импульса выбирают около 12 — 20 килоВольт.

Импульс напряжения, поступающий с катушки зажигания, может привести к важному поражению электрическим током(!)

Очень страшны такие поражения для людей, страдающих сердечными болезнями, они смогут привести к сбою сердечного ритма. Простые резиновые электрические защитные перчатки от импульсов величиной более 15 кВ не предохраняют, их стандартное пробивное напряжение всего 6,3 кВ.

Нужно быть предельно осмотрительным при работе, контроле работоспособности катушек зажигания. Кроме того, измеряя сопротивление первичной обмотки, вы пропускаете через нее ток мультиметра, что трансформирует высоковольтный импульс во вторичную обмотку.

Виды катушек зажигания

По назначению для различных систем зажигания катушки подразделяются на два вида:

1. Бесконтактные.
2. Контактные.

Если трамблер в вашей машине отсутствует, у нее однозначно бесконтактная система зажигания. Индивидуальные катушки бывают только бесконтактные. И лишь в случае, когда трамблер оснащен контактами прерывателя, система зажигания контактная.

По числу обслуживаемых свечей зажигания они бывают:

• Общие (одна для нескольких свечей двигателя).
• Индивидуальные (для каждой свечи – своя).

По способу изоляции обмоток они также различны и могут быть:

1. Маслонаполненные. Корпус у них делается из металла, а для изоляции обмоток внутрь заливается трансформаторное масло. Потеря герметичности корпуса приводит к выходу такого устройства из строя. Так как трансформаторное масло вытекает, лишенные защиты обмотки легко получают межвитковый электрический пробой.
2. Залитые компаундом (сухие).

Последовательность действий при диагностике

1. Очистка поверхности от загрязнения.
2. Проверка внешнего вида. Устройство с трещинами и следами пробоя необходимо заменить.
3. Проверка сопротивления обмоток мультиметром.

Конструктивные особенности и принцип работы катушки зажигания

Итак, сразу отметим, что возникающее в катушке высоковольтное напряжение, вызывая искру между электродами свечи зажигания, обеспечивает воспламенение топливно-воздушной смеси в цилиндрах ДВС. При этом соблюдая правила  эксплуатации и проведения ТО катушки зажигания, можно увеличить не только ее срок службы, но и избежать нежелательных поломок.

По своей сути устройство катушки представляет собой  трансформатор с двумя обмотками (первичной и вторичной). Внутри обмоток находится железный  сердечник, снаружи корпус с изоляцией.

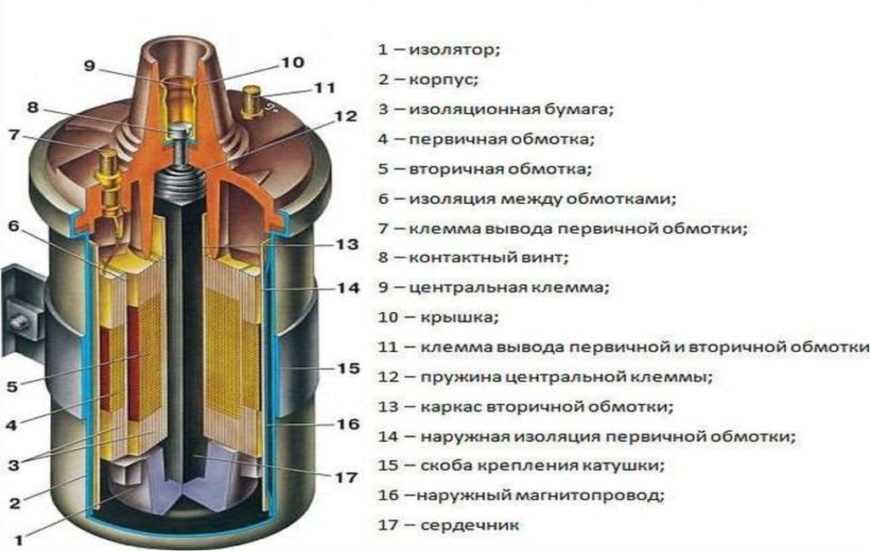

Схема катушки зажигания и основные ее составляющие:

• корпус;
• изолятор, изоляционная бумага;
• первичная, вторичная обмотки и изоляция между ними;
• центральная клемма и ее пружина;
• клеммы выводов первичной обмотки и клемма вывода вторичной;
• сердечник;
• каркас вторичной обмотки и наружная изоляция первичной обмотки;
• наружный магнитопровод;
• провода на катушку зажигания;
• первичная обмотка – от 100 до 150 витков толстой медной проволоки (на крышке катушки зажигания находятся два вывода номиналом 12 Вольт);
• вторичная обмотка – от 15000 до 30000 витков тонкой медной проволоки (импульсное напряжение, поступающее к свечам зажигания до 35000 Вольт).

Работа катушки зажигания аналогична работе трансформатора и заключается в следующем:

• подаваемое напряжение на цепь первичной обмотки создает магнитное поле в катушке;
• далее происходит генерация и самоиндуцирование напряжения посредством вторичной обмотки катушки за счет толщины и количества витков проволоки;
• через центральную клемму катушки, с помощью распределительного устройства, происходит вывод преобразованного напряжения  на свечи зажигания.

Обратите внимание, разряд высокого напряжения продолжается до момента, пока энергия, созданная катушкой зажигания, не будет истрачена (остаточная энергия используется для затухающих колебаний напряжения и тока).

Также выделяют основные типы катушек. Существует несколько вариантов: индивидуальная, общая (катушка зажигания бесконтактная) и сдвоенная. Каждая из них имеет свою конструкцию и схему подключения.

• Общие катушки зажигания применяются в электронной системе зажигания с распределителем, бесконтактной и контактной системах зажигания. Корпус устройства  может быть изготовлен из алюминия или из листовой стали, сердечник устройства, на который монтируется изоляционная трубка (сверху устанавливается вторичный элемент),  выполнен из изолированных относительно друг друга  электротехнических стальных пластин.  Продолжительность фаз во время разряда искры — до полутора секунд, а рабочее значение энергии от 15 до 20мДж;
• Индивидуальные катушки зажигания применяются в системах прямого электронного зажигания. Катушка монтируется на свечу и имеет две обмотки (первичный элемент устанавливается внутри вторичного, то есть один сердечник находится внутри первичного устройства, а второй вокруг вторичного). Катушка имеет диод высокого напряжения, с помощью которого происходит оперативное отсекание высоковольтного тока на вторичном устройстве. Передача высоковольтного сигнала производится посредством наконечника, состоящего из пружинного элемента, изоляционного слоя и высоковольтного стержня;
• Сдвоенные катушки зажигания (двухвыводные катушки зажигания) применяются во многих электронных системах прямого зажигания. Катушка оснащена двумя высоковольтными выводами, посредством которых обеспечивается синхронность получения искры  на свечах, установленных на двух цилиндрах. Подключение к свечам может быть выполнено двумя способами: путем использования высоковольтных кабелей, посредством соединения с наконечником и кабелем высокого напряжения. Две сдвоенные катушки могут устанавливать по паре в одном блоке (четырехвыводная катушка зажигания). Если в конструкции устройства используют распределительный узел, подача искры будет осуществляться на два цилиндра двигателя.

Какие неисправности не диагностируются омметром

Омметром можно диагностировать только обрыв или короткое замыкание обмотки. Межвитковое замыкание в обмотке при измерении сопротивления будет малозаметно из-за небольшого сопротивления одного витка и, как следствие, незначительного изменения общего сопротивления при замыкании между витками. Пробой изоляции между витками как одной, так и разных обмоток обнаруживает себя лишь при воздействии на это место высокого напряжения. Он и вовсе не может быть обнаружен с помощью мультиметра.

Почему загрязнения мешают искрообразованию

Катушка зажигания, как и любой другой трансформатор, повышающий напряжение электрического импульса, уменьшает его ток. Загрязнение изоляторов катушек и свечей маслом и нагаром проводит электрический ток, поэтому может быть представлено в виде сопротивления, подключенного параллельно искровому зазору и шунтирующего его. Ток, идущий через этот шунт из грязи и влаги, сильно снижает мощность электрического импульса, приложенного к искровому зазору. Поэтому напряжение импульса на электродах свечи тоже падает, и его не хватает для уверенного пробоя межэлектродного промежутка. Следовательно, чем выше напряжение искрообразования, тем меньше ток импульса, а система зажигания чувствительнее к различным загрязнениям.
