Чем отличается контактный трамблер бесконтактного и от электронного

Инструкция по настройке зажигания

Причиной перегрева мотора и падения его мощности может быть позднее зажигание. Это может проявляться хлопками во впускном коллекторе. Поэтому нужно знать, как установить правильно зажигание (автор видео — Наиль Порошин).

Установка выполняется по меткам следующим образом:

  1. Сначала нужно поршень на первом цилиндре выставить в ВМТ и совместить метку указателя установки с меткой на шкиве коленчатого вала.
  2. Далее коленвал нужно поворачивать против движения часовой стрелки до совпадения риски 9 на указателе и метки на его шкиве.
  3. Затем нужно ослабить болт верхней пластины корректора, благодаря которому она крепится к прерывателю.
  4. Далее нужно подключить один провод контрольки к кузову авто (массе) и второй к клемме прерывателя. После включения зажигания прерыватель следует медленно поворачивать до момента, как засветится контролька. Это говорит о том, что контакты начали размыкаться.
  5. Теперь нужно затянуть крепежный болт прерывателя и установить крышку и ротор. На участке, противоположном тому, на котором устанавливалась пластина ротора, нужно присоединить высоковольтный провод к свече на 1-м цилиндре. Оставшиеся провода присоединяются к свечам цилиндров, согласно порядка, в котором они работают: 1-5-4-2-6-3-7-8.

Выставлять момент зажигания ГАЗ-53 нужно точно, так как при отклонениях падает мощность мотора и повышается расход топлива. Кроме того, возможно прогорание клапанов, поршней, пробои в прокладке ГБЦ и другие неполадки, связанные с детонацией.

Поэтому окончательная регулировка выполняется на работающем двигателе, который прогревается до температуры ОЖ в пределах 80 — 90 градусов. При работающем на холостых оборотах двигателе нужно гаечным ключом на «10» ослабить крепеж трамблера, чтобы его можно было провернуть. Слегка провернув трамблер против хода часовой стрелки, затягиваем болт крепления.

Нажимая на газ, как работает силовой агрегат. Если слышен «звон пальцев», то есть возникает детонация, проворачиваем трамблер по часовой стрелке в обратном направлении. Путем проб и ошибок устанавливаем нужный угол опережения.

Порой трамблер отодвинут в крайнее положение, а регулировки не хватило. В этом случае нужно проконтролировать положение привода трамблера относительно двигателя.

Выполняется проверка на неработающем моторе:

  1. Сначала выставляются метки на переднем шкиве коленвала. Они должны совпадать на 1-м и 6-м цилиндрах. Чтобы не совершить ошибку, лучше снять крышку клапанов с первых 4-х цилиндров и проверить клапана. При правильном положении меток клапана в 1-м цилиндре будут свободными.
  2. Сняв трамблер осматриваем, как установлен привод. Если он расположен параллельно мотору, то необходима его замена или ремонт, регулировка, в этом случае, не поможет.
  3. Если положение привода неправильное, нужно открутить гайку крепления и снять деталь.
  4. После того, как привод будет полностью установлен на свое место, нужно проверить, чтобы канавка под трамблер шла параллельно ДВС (по ходу движения машины), а небольшой участок втулки на трамблере смотрел на 4-й и 8-й цилиндры (в сторону водителя). Опытным путем нужно добиться правильного положения привода распределителя.

Схема электрооборудования

В первую очередь отметим, что любая схема электрооборудования автомобиля, в том числе и такого, как ГАЗ 53 оснащена следующими элементами:

  • ГПТ – генератором переменного тока;
  • КТС – системой зажигания контактно-транзисторной;
  • подогревателем пуска;
  • проводкой различного напряжения, соединяющей все элементы в единую схему.

Система зажигания

Рассмотрим для начала систему зажигания. Известно, что она батарейная, с напряжением в цепи 12 В .

Состоит она, кроме того, из следующих компонентов:

  • коммутатора;
  • источников, подающих ток;
  • катушки;
  • резистора (добавочного);
  • распределителя зажигания (трамблера);
  • свечей с их наконечниками;
  • выключателя зажигания;
  • проводки.

Отметим, что четкая работа двигателя напрямую зависит от нормального функционирования системы зажигания. Во избежание радиопомех, вызванных системой зажигания, провода снабжаются распределителем сопротивления (это касается в основном проводов ВН), а наконечники свечей зажигания – подавительными резисторами. (См. также статью Особенности схемы электропроводки ГАЗ.)

Рассмотрим теперь каждый элемент системы зажигания в отдельности и узнаем, как он функционирует.

Свечи зажигания на ГАЗ 53 обязательно должны иметь заводской зазор в 0,85 мм. Они должны быть с нихромовым электродом – подойдут А11, А11-1, А10-H и другие. Порядок зажигания видно на фото ниже.

  • Распределитель зажигания применяется в этом автомобиле такой, чтобы частота вращения его валика составляла одну минуту с бесперебойным искрообразованием. Функционирует одновременно с катушкой зажигания. Вращается валик обязательно по часовой стрелке.
  • Катушка зажигания – Б114-Б или Б116 (более усовершенствованная). Формирует импульсы высокого напряжения в системе зажигания автомобиля ГАЗ 53. Имеет номинальное напряжение в 12В и вторичное напряжение – 17кВ.
  • Коммутатор зажигания усиливает сигнал датчика-распределителя и катушки зажигания. (См. также статью Схема электропроводки Газель: как установить самому.)

Проводка

Основные правила, которые соблюдаются в работе с проводкой следующие.

Тщательное внимание всегда уделяется проводке ГАЗ 53, которая может быть подвержена различным воздействиям. Если нарушится изоляция какого-нибудь провода, то его металлическая составляющая может касаться корпуса автомобиля, тем самым, вызывая короткое замыкание
Не стоит говорить, к чему это приводит (обгорание изоляции, возникновение пожара и т

д.).
Важно учитывать тот факт, что провода, насколько бы хорошо они не были изолированы, всегда подвергаются механическим воздействиям при эксплуатации автомобиля

В частности, возможно перетирание проводки об остры кромки частей автомобиля, излишнее провисание и т

д.).
Важно учитывать тот факт, что провода, насколько бы хорошо они не были изолированы, всегда подвергаются механическим воздействиям при эксплуатации автомобиля. В частности, возможно перетирание проводки об остры кромки частей автомобиля, излишнее провисание и т

п.
Кроме того, особое внимание следует уделить чистоте и плотности присоединения проводов к зажимам. Следить необходимо тщательно за тем, чтобы на поверхность проводов не попадали такие смеси, как бензин или масло, способные разрушить изоляцию и сократить срок службы проводов.
Обязательно нужно проверять исправность перемычки, расположенные между мотором, рамой и кабиной ГАЗ 53

Проводка автомобиля ГАЗ-53 настолько важная составляющая, что простая ее модернизация приводит к ощутимым положительным изменениям в работе двигателя. (См. также статью Особенности схемы электропроводки Газель Бизнес.)

Контактная система зажигания

Контактная система зажигания является самым старым типом системы зажигания. В настоящее время данная система применяется на некоторых моделях отечественных автомобилей (т.н. «классике»). Создание высокого напряжения и распределение его по цилиндрам в данной системе происходит с помощью контактов.

Контактная система зажигания состоит из следующих элементов: источника питания, выключателя зажигания, механического прерывателя тока низкого напряжения, катушки зажигания, механического распределителя тока высокого напряжения, центробежного регулятора опережения зажигания, вакуумного регулятора опережения зажигания, свечей зажигания и высоковольтных проводов.

Механический прерыватель предназначен для размыкания цепи низкого напряжения (цепи первичной обмотки катушки зажигания). При размыкании контактов во вторичной цепи катушки зажигания наводится высокое напряжение. Для защиты контактов от обгорания в цепь параллельно контактам включен конденсатор.

Катушка зажигания служит для преобразования тока низкого напряжения в ток высокого напряжения. Катушка имеет две обмотки – низкого и высокого напряжения.

Механический распределитель обеспечивает распределение тока высокого напряжения по свечам цилиндров двигателя. Распределитель состоит из ротора (обиходное название «бегунок») и крышки. В крышке выполнены центральный и боковые контакты. На центральный контакт подается высокое напряжение от катушки зажигания. Через боковые контакты высокое напряжение передается на соответствующие свечи зажигания.

Прерыватель и распределитель конструктивно объединены в одном корпусе и приводятся в действие от коленчатого вала двигателя. Данное устройство имеет общее название прерыватель-распределитель (обиходное название – «трамблер»).

Центробежный регулятор опережения зажигания служит для изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя. Конструктивно центробежный регулятор состоит из двух грузиков. Грузики воздействуют на подвижную пластину, на которой расположены кулачки прерывателя.

Углом опережения зажигания называется угол поворота коленчатого вала двигателя, при котором происходит подача тока высокого напряжения на свечи зажигания. Для того, чтобы топливно-воздушная смесь полностью и эффективно сгорела зажигание производится с опережением, т.е. до достижения поршнем верхней мертвой точки.

Модуль зажигания ваз 2114

Установка угла опережения зажигания производится регулировкой положения прерывателя-распределителя в двигателе.

Вакуумный регулятор опережения зажигания обеспечивает изменение угла опережения зажигания в зависимости от нагрузки на двигатель. Нагрузка на двигатель определяется степенью открытия дроссельной заслонки (положением педали газа). Вакуумный регулятор соединен с полостью за дроссельной заслонкой и, в зависимости от степени разряжения в полости, изменяет угол опережения зажигания.

Высоковольтные провода служат для подачи тока высокого напряжения от катушки зажигания к распределителю и от распределителя на свечи зажигания.

Свеча зажигания предназначена для воспламенения топливно-воздушной смеси путем образования искрового разряда.

Принцип работы контактной системы зажигания

При замкнутом контакте прерывателя ток низкого напряжения протекает по первичной обмотке катушки зажигания. При размыкании контактов во вторичной обмотке катушки зажигания индуцируется ток высокого напряжения. По высоковольтным проводам ток высокого напряжения подается на крышку распределителя, от которой распределяется по соответствующим свечам зажигания с определенным углом опережения зажигания.

При увеличении оборотов коленчатого вала двигателя, увеличиваются обороты вала прерывателя распределителя. Грузики центробежного регулятора опережения зажигания под действием центробежной силы расходятся, перемещая подвижную платину с кулачками прерывателя. Контакты прерывателя размыкаются раньше, тем самым увеличивается угол опережения зажигания. При уменьшении оборотов коленчатого вала двигателя угол опережения зажигания уменьшается.

Дальнейшим развитием контактной системы зажигания является контактно-транзисторная система зажигания. В цепи первичной обмотки катушки зажигания применен транзисторный коммутатор, управляемый контактами прерывателя. В данной системе за счет применения транзисторного коммутатора уменьшена сила тока в цепи первичной обмотки, тем самым увеличен срок службы контактов прерывателя.

Подробно о самых важных элементах устройства трамблера

Вакуумный регулятор

Именно это устройство способно изменять при необходимости УОЗ. Как только меняется нагрузка мотора, соответствующие коррективы вносятся в работу детали устройства трамблера.

Вакуумный регулятор трамблера представляет собой замкнутую полость. Для обеспечения лучших эксплуатационных качеств конструкция разделяется диафрагмой. Одна полость идёт напрямую к карбюратору.

Когда происходит разряжение — начинает двигаться диафрагма. Как результат давление оказывается на подвижной диск и кулачок прерывателя. Время срабатывания последнего корректируется в зависимости от текущей ситуации.

Снятие и установка трамблера Ваз-2107, 2104, 2105, 2106

Подготовка

Перед установкой нового трамблера Ваз-2107 контактной системы зажигания нужно отрегулировать зазор между контактами прерывателя. На снятом с машины приборе это сделать удобнее. Проверяем зазор плоским щупом. Величина устанавливается от 0,35 до 0,45 мм. При этом выступ кулачка должен максимально отодвинуть подвижный контакт от неподвижного. Регулируем, слегка ослабив винты, а потом затягиваем их посильнее и еще раз проверяем зазор. Изрядно поработавшие контакты могут иметь выступ на одном и впадину на другом, что мешает регулировке. Обойти эту проблему можно, сточив выступ надфилем. Наждачную бумагу лучше не использовать, т.к. мелкие частички абразива обязательно «въедятся» в поверхность и помешают работе контактов.

Перед тем, как снять старый трамблер, отмечаем его положение относительно блока цилиндров маркером. Еще нужно точно отметить положение подвижного контакта (бегунка) относительно корпуса. Если все это не проделать, настройки будут нарушены и двигатель не заведется.

Установка

Установив на новом трамблере точно такое же положение валика в корпусе аккуратно вставляем его в отверстие блока, слегка проворачивая валик для совмещения шлицев. «Посадив» прибор на место поворотом корпуса относительно блока устанавливаем примерный угол опережения, как на старом трамблере. Закрепляем шайбой и гайкой, но не слишком туго. Теперь нужно воткнуть провода высокого напряжения. Сделать это просто- у каждого контакта на крышке трамблера написан номер цилиндра, к которому его нужно подключить. К центральной клемме подключаем провод от катушки зажигания. Провода должны входить плотно, с легким натягом, защитные колпачки следует осадить до конца. Не увлекайтесь, не отгибайте лепестки наконечников проводов слишком сильно, а то потом, при попытке их снять оторвете провода «с корнями»! От контактного провода к клемме «К» катушки зажигания идет провод, обычно, он зеленого цвета. Если же на вашем Ваз-2107 установлена бесконтактная система зажигания, то подключать нужно разъем с тремя проводами. Воткнув его в гнездо, проверьте посадку проводов, случается, что они «вылезают» из своих мест и прибор не работает. Все сделано, новый трамблер установлен и готов к работе. Пробуем запустить двигатель. Завелся? Прекрасно, значит все сделано правильно, осталось лишь проверить и чуть-чуть подправить опережение зажигания.

Из чего состоит трамблер

Такое устройство, как трамблер, включает в свой состав большое число разнообразных деталей. Рассматривать их назначение не входит в задачу данного материала, но ознакомиться, из каких узлов состоит трамблер, можно на приведенном ниже рисунке Как видно из рисунка, трамблер состоит из нескольких самостоятельных узлов. И если назначение и принцип работы узла распределителя напряжения просты и понятны, то с работой других можно ознакомиться более подробно. Тем не менее, проверить, в каком состоянии находится высоковольтный распределитель и бегунок, желательно при каждом обслуживании авто.

Центробежный регулятор

Такое устройство определяет момент начала сгорания ТВС в цилиндрах двигателя. Как уже отмечалось, изначально искра появляется, когда поршень занимает положение ВМТ, именно под этот момент и настраивается первоначально трамблер. Однако необходимо учесть два момента:

  • Сгорание ТВС происходит с постоянной скоростью, начинаясь от свечи и затем распространяясь дальше по объему цилиндра. Горение происходит не мгновенно, а наибольшая эффективность работы бензинового ДВС достигается, когда поршень миновал ВМТ и пошел к НМТ (нижней мертвой точке).
  • При работе мотора число оборотов коленвала меняется, его увеличение уменьшает время, необходимое на эффективное сгорание ТВС.

Для устранения этого противоречия и вводится понятие УОЗ, что подразумевает начало сгорания топлива до достижения ВМТ поршнем. Устройство, обеспечивающее формирование УОЗ – центробежный регулятор, показано на рисунке, он состоит из грузиков, соединенных пружинами, и пластины. Его принцип работы основан на центробежной силе, увеличение оборотов коленвала вызывает расхождение грузиков, а через пластину – изменение положения кулачка и бегунка. Из-за этого размыкание контактов будет происходить раньше, а также вызовет более раннее появление высокого напряжения и искры. Воспламенение ТВС произойдет при положении поршня, не достигнувшем ВМТ, чем будет обеспечено эффективное его сгорание.

Подобную регулировку момента воспламенения ТВС имеет трамблер от разных производителей, в том числе и в автомобилях ВАЗ 2109, 2106, 2107, 2108.

Вакуумный регулятор

Подобное устройство предназначено для изменения УОЗ при изменении нагрузки мотора, определяемой положением дроссельной заслонки. Как это осуществляется, поможет понять рисунок: Вакуумный регулятор является замкнутой полостью, разделенной диафрагмой. Одна из полостей соединена с карбюратором. Создаваемое в нем разрежение, зависящее от положения дроссельной заслонки, заставляет перемещаться диафрагму. Изменение ее положения через тягу передается на подвижный диск, что сказывается на положении кулачков прерывателя, корректирует время его срабатывания (раньше или позже), и соответственно, время воспламенения ТВС.

Таким образом, трамблер в зависимости от нагрузки на мотор, изменяет момент искрообразования, влияя на характеристики двигателя. Такая регулировка присутствует во всех автомобилях ВАЗ 2109, 2106, 2107, 2108, а совместная работа описанных регуляторов, способна обеспечить эффективную работу мотора во всем диапазоне нагрузок и числа оборотов коленвала.

Октан-корректор

Это устройство позволяет механически изменять УОЗ в зависимости от используемого топлива (октанового числа) или его качества. Увидеть корректор можно на приведенном рисунке. Фактически, это две пластинки, одна установлена на трамблер и имеет стрелку, другая крепится на двигатель, и на ней нанесены риски. Меняя их положение по отношению между собой, можно механически установить нужный угол зажигания. Требуется это главным образом при использовании разных сортов бензина.

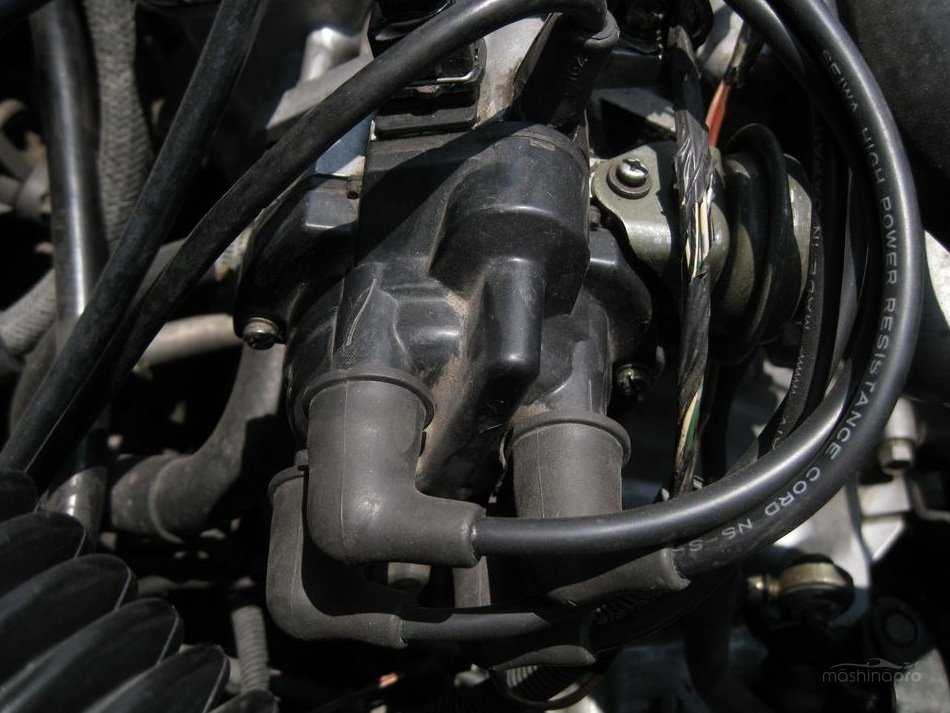

Где находится трамблёр и из чего состоит?

Элемент
расположен возле аккумулятора, на крышке ГБЦ. Есть контактная и бесконтактная
разновидности, которые, впрочем, мало чем отличаются друг от друга. Устройство
трамблера таково:


  1. Корпус. В него вставлен
    вал, являющийся приводом устройства.
  2. Ротор. В нем шестеренка, обеспечивающая сцепление с промвалом. Также сцепление может
    производиться с распределительным валом — зависит от конструкции силового
    агрегата.
  3. Катушка.
  4. Регулятор напряжения.
    Защищает контакты от тока, забирая часть конденсата.
  5. Бегунок. Он находится на
    валу, вместе с которым вращается. Получает разряд, передает его на
    высоковольтную проводку.
  6. Октан-корректор — применяется
    лишь на некоторых моделях машин. Октан регулирует обороты вала.

Устройство системы зажигания ГАЗ-53

Для того, чтобы ремонтировать и настраивать СЗ на ГАЗ-53, необходимо знать, как она устроена.

На данных грузовиках установлена бесконтактная СЗ, которая состоит из следующих компонент:

  • источник питания – АКБ;
  • коммутатор;
  • провода;
  • дополнительное реле;
  • катушка;
  • прерыватель-распределитель;
  • указатель тока;
  • резисторный элемент;
  • замок зажигания (выключатель).

Зная устройство СЗ, схему подключения ЗЗ и других ее компонентов, а также функции, которые выполняет каждый элемент, можно по признакам определить неполадки и устранить их причину. Все компоненты СЗ можно распределить на группы по выполняемым задачам.

Для нормальной работы ДВС необходимо выполнение следующих условий:

  • мощная искра;
  • соответствие между образованием искры и работой силового агрегата;
  • отсутствие пропусков образования искры.

Вся система электронного зажигания представляет собой две цепи: первичную и вторичную.

В первичную входят такие элементы:

  • АКБ с многожильными кабелями большого сечения;
  • выключатель, подающий питание в цепь;
  • первичная обмотка;
  • прерыватель распределитель, находящийся в трамблере;
  • коммутаторное устройство, обеспечивающее стабильность работы;
  • сопротивление необходимое для успешного запуска двигателя и разгрузки КЗ, исключающее ее перегрев.

Вторичная цепь включает в себя:

  • распределитель;
  • провода для подачи высоковольтного тока;
  • свечи.

Когда первичная цепь получает питание, в прерывателе возникает магнитное поле. Вращения трамблера прерывают ток в этом месте, что приводит к исчезновению магнитного поля. В этот момент на вторичной обмотке возникает сигнал, который переходит на цилиндры.

Фотогалерея

1. Схема контактной СЗ 2. Схема безконтактной СЗ ГАЗ-53 с коммутатором

Успешное искрообразование обеспечивается стабильной работой мотора и появлением достаточного напряжения на электродах. На мощность искры влияют размеры зазоров между электродами и величина поступающего напряжения.

Неисправности трамблеров

О том, что имеют место неисправности трамблера, свидетельствуют следующие признаки:

Когда искра на центральном проводе есть, но отсутствует на свечных проводах, это говорит о пробое бегунка.

  1. автомобиль периодически дергается при движении;
  2. нестабильная работа мотора на холостом ходу;
  3. мотор совсем не заводится;
  4. слышен стук пальцев поршней в процессе набора скорости;
  5. снизилась динамика набора скорости;
  6. увеличился расход топлива.

В большинстве случаев причинами поломки трамблера становятся:

Пробой крыши и катушки зажигания происходит по причине больших зазоров в контактах крышки трамблера и бегунка, свечей и плохих подсвечников.

  1. прогорание бегунка;
  2. окисление или замыкание контактов под крышкой;
  3. пробой крышки трамблера;
  4. поломка одного из датчиков;
  5. проблемы с подшипником вала и другие неполадки.

В каждом из данных случаев требуется замена. Но при этом практически для любого автомобиля можно менять не весь трамблер, а только вышедшую из строя его часть, что является преимуществом, поскольку существенно удешевляет ремонт.

Зачастую проблемы в работе контактного трамблера появляются через изменения зазоров в контактах или их загрязнение, поэтому надо проверять через 10 тыс. км.

Самой элементарной проверкой трамблера это визуальная оценка состояния бегунка, контактов и крышки.

В бесконтактном трамблере, основной неисправностью является выход из строя датчика холла или индуктивного датчика.

Для проверки системы зажигания и трамблера в том числе, наблюдают за искрой на выкрученной свече, запустив двигатель. В гаражных условиях также можно проверить, используя измерительные приборы или индикаторы.

К часто выходящим их строя деталям также относится конденсатор трамблера. Он способствует увеличению напряжения подаваемого на свечи зажигания в момент запуска двигателя. И чтобы его проверить нужно его отсоединить и притронутся к «массе», и если слышится характерный треск и наблюдается падение напряжения – конденсатор рабочий, если этого не происходит деталь на замену.

Трамблер – это всегда разборный узел, который можно отключить, вынуть из автомобиля, разобрать на составляющие, обнаружить проблему и устранить ее методом замены поврежденной детали.

Основные различия традиционной и бесконтактной систем зажигания

При работе бензинового двигателя искрообразование (то есть подача высокого напряжения на свечу) происходит в момент, когда осуществляется размыкания низковольтной цепи питания катушки зажигания. В традиционной системе в качестве такого «выключателя» выступают контакты механического прерывателя, которые периодически размыкаются при соприкосновении с кулачками вращающегося ротора трамблера.

Именно этот узел и был заменен при переходе на бесконтактную систему. Управляющий сигнал в ней формируется специальным сенсором (индуктивным, оптическим или датчиком Холла), установленным под крышкой распределителя. Электрический импульс поступает на полупроводниковый коммутатор, который и осуществляет управление первичной обмоткой катушки зажигания.

На заметку! В полной мере назвать систему зажигания большинства современных автомобилей (средней ценовой категории) бесконтактной все-таки нельзя. Дело в том, что контакты, установленные в крышке распределителя, все равно участвуют в процессе искрообразования, ведь, именно, через них и бегунок высокое напряжение подается на свечи.

Диагностика ЭСУД

Исправность электронной системы управления двигателем проверяется при помощи специального сканера или компьютера, в приборах диагностики зажигания устанавливаются программы, причем, для каждой модели двигателя используется свое программное обеспечение.

В электронной системе присутствуют различные датчики, и они могут выходить из строя. Если в ЭСУД появляются неисправности, они фиксируются электроникой, а о наличии ошибки сигнализирует лампа диагностики Check Engine на щитке приборов в салоне машины. Каждой ошибке присваивается свой код, например, для автомобилей ВАЗ пропуск зажигания четвертого цилиндра обозначается кодом Р0304. Неисправным в системе может быть любой из датчиков:

  • положения дроссельной заслонки (ДПДЗ);
  • детонации (ДД);
  • положения распредвала (ДПРВ);
  • положения коленвала (ДПКВ);
  • расхода воздуха (ДМРВ) или абсолютного давления (ДАД), разные датчики устанавливаются в зависимости от типа ЭСУД;
  • температуры (ДТОЖ);
  • окружающего воздуха (ДТОВ).

Еще во всех электронных системах устанавливается регулятор холостого хода, сам блок управления. Нередко причиной сбоев в зажигании является электропроводка, например, не подается питание на одну из катушек. Если отказывается работать ЭБУ, двигатель может не запускаться, в таком случае блок подлежит ремонту или замене.
