Модуль зажигания: признаки и причины неисправности, проверка, ремонт

Как заменить модуль зажигания на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед тем как пойти в автомагазин за новым модулем, обязательно посмотрите маркировку на старом, да и вообще запомните на будущее, практически на всех автомобильных деталях есть маркировка и поэтому перед покупкой новых деталей, обращайте на маркировку которая нанесена на старых и по той же маркировки и покупайте новые запчасти. Так вот вернёмся ближе к теме, на модуле тоже есть некие маркировки, поэтому перед походом в автомагазин просмотрите какие они и выпишите на листок или же ещё куда ни будь, а уже в магазине покуйте на свой автомобиль новый модуль именно такого же типа как и старый модуль!

Снятие: 1) В самом начале операции, хотя многие автовладельцы даже этим и пренебрегают, обязательно нужно отсоединить «минусовую» клемму от вывода аккумуляторной батареи, просто для того чтобы вдруг от влаги или же от чего ни будь ещё, не произошло короткое замыкание которое могло бы погубить проводку в вашем автомобиле. (О том как отсоединить клему «-» от АКБ, см. в статье под названием: «Замена аккумулятора» пункт 1)

2) Затем возьмитесь рукой за высоковольтные провода и все их (Их всего четыре) отсоедините от модуля.

Примечание! Для наглядности на фото выше модуль уже снят с автомобиля, и просто лежит на двигателе с подсоединёнными к нему проводами!

3) Далее отсоедините колодку проводов от модуля, для этого просто обхватите рукой и нажмите на фиксатор который на данной колодки вы нащупаете рукой в нижней её части, и после чего просто извлеките данную колодку и куда ни будь положите, чтобы не мешала.

4) Следом у вас остаётся два пути, либо же снять модуль вместе с кронштейном (Иногда это делается для того, чтобы добраться до каких ни будь других деталей, к примеру до сливной пробки охлаждающей жидкости из блока цилиндров) либо же снять его совершенно отдельно, это более удобно но в связи с этим кронштейн не будет давать доступ к другим деталям, в общём если вы заменяете один модуль, тогда снимайте только его без кронштейна, для этого разыщите гайки которые крепят модуль к кронштейну, кстати данные гайки могут быть разного типа а именно они могут быть типа шестигранных шпилек (В этом случае вам понадобиться шестигранник), так вот отверните все эти гайки и после чего снимите данный модуль с кронштейна.

5) Теперь поговорим о том, если вам нужно будет снять модуль совместно с кронштейном, во-первых вас предупредим то что болты которые крепят модуль за кронштейн очень неудобно расположены и тем самым вам придётся немного повозиться со снятие, но всё же за более детальной информацией по снятию модуля совместно с кронштейном, смотрите в статье: «Замена модуля на ВАЗ 2109», пункты 2-4.

Примечание! Ещё раз напомним вам о том, что модуль на автомобилях десятого и Самарского семейства крепиться аналогично, поэтому снять его можно как по этой статье, так и по статье ссылка на которую дана чуть выше в последнем пункте 5!

Установка: Новый модуль устанавливается на автомобиль точно так же как и снимается, но только в обратном порядке снятию.

Примечание! Кстати при установке нового модуля, а именно после того как он будет установлен подсоединяйте к нему провода в соответствии с номерами цилиндров а иначе автомобиль у вас может не завестись или же неправильно работать!

На высоковольтных проводах есть пометки, так вот и на самом модуле тоже есть пометки, поэтому соответственно цифра 3 на проводе подсоединяется к выводу 3 на модуле и т.д.

Прозванивание проводки которая идёт на модуль:

Если у вас модуль будет полностью исправен, тогда мы вам рекомендуем ещё и прозвонить колодку проводов которая подсоединяется к нему, кто вить знает может с проводкой у вас, поэтому о том как прозвонить данную колодку смотрите внимательно в интересном видео-ролике чуть ниже, ах да кстати как вы уже заметили чтобы прозвонить проводку вам понадобиться прибор так называемый «Мульти-метр», поэтому им обязательно запаситесь а иначе ничего у вас не получиться сделать.

Источники

Диагностика модуля зажигания

Схема диагностики

Проверка модуля зажигания начинается с анализа проводной колодки с контактами, поступающими к нему. Для этого необходимо отсоединить колодку, взять тестер и присоединить один из его щупов на контакт А, а другой на массу двигателя. После включения зажигания требуется посмотреть на показания, выдаваемые прибором – нормальное напряжение варьируется в районе 12 В. При его полном отсутствии проверяется предохранитель, который имеет непосредственный контакт с модулем зажигания.

В рамках следующего шага подсоединяется контрольная лампочка на 12В к контактам А и В. После запуска стартера лампа, в идеальном случае, срабатывает. Если мигание не происходит, то это говорит о факте разрыва цепи на контакте А.

Существует целый ряд способов, позволяющих осуществить проверку модуля зажигания, если не включается зажигание:

Замена старого модуля на новый, рабочий, является самым простым способом проверки. Необходимо всего лишь взять элемент с донорской машины и подсоединить. Несмотря на простоту исполнения способ имеет один существенный недостаток – модуль зажигания подойдет далеко не от любого автомобиля.
Если глохнет двигатель после выключения, то можно проверить модуль путем его шевеления. Наличие плохого контакта определяется после соотношения воздействия на модуль к работе двигателя. Данная неисправность не критичная, а индикатор «чек» сразу даст знать о проблеме и загорится.
Проверка с помощью тестера. В режиме омметра при включении зажигания определяется показатель сопротивления на парных выводах. В идеальном случае, после измерения, сопротивление должно быть одинаковым на всех контактах в пределах 5,5 кОм.

Как разобрать модуль зажигания ваз 2110

Многие автовладельцы, сталкиваются с проблемой, когда автомобиль не заводится. Если вдруг обнаруживается, что на цилиндрах пропало высокое напряжение (либо только на одном, либо сразу на нескольких), или не загорелась контрольная лампа, нет искры, то двигатель работать не будет. Возможно, произошёл выход из строя модуля зажигания. Не всегда стоит торопиться в магазины для поиска нового.

Тем, кто владеет автомобилем ВАЗ-2110, предлагается альтернатива – проведение ремонта модуля зажигания самостоятельно. Главное, это обладание базовыми знаниями автоэлектрики и умение разбираться в схемах и контактах. Ещё неплохо уметь использовать в работе цифровой мультиметр.

Для того чтобы разобрать модуль зажигания, потребуется также осведомлённость о его составных частях. Это пара катушек зажигания, предназначенных для возбуждения высоковольтных импульсов, и двухканальный коммутатор. В основном высокочастотные импульсы могут пропадать во 2-ом и 3-ем цилиндрах. Начинать придётся с демонтажа модуля зажигания. Отключаются высоковольтовые провода, затем снимается сам модуль зажигания ВАЗ-2110.

Раскручиваем болты

Достаем плату

Собираем датчик в обратном порядке

Суть ремонта заключается в следующем:

Чтобы открыть алюминиевую пластину потребуется прямая отвёртка.
Взглянув на внутренность модуля, может показаться, что всё очень сложно
Внимание нужно обратить на печатную плату, в качестве покрытия которой использован прозрачный силикон. Герметик удаляется
Для изготовления проводов, при помощи которых плата соединена с контактами разъёмов и катушек, используется слишком мягкий алюминий, поэтому они приходят в негодность. Такие провода отрываются и выбрасываются. А что поставить взамен?
Понадобится компьютерная мышка, которую придётся разобрать. От неё нужны всего лишь многожильные провода.
В схему модуля зажигания включены два коммутатора L497D1, которые изготавливает фирма «SGS-THOMSON» и два, достаточно мощных, транзистора. Контакты алюминиевые, поэтому для паяния потребуется специальный флюс для алюминия.
Сначала провода припаиваются к самой плате. Коллекторы при изготовлении сверху покрываются специальным металлом, не поддающемся паянию. Поэтому, прежде чем припаять провода, налёт с металла снимается.
Затем пластина кладётся на плиту и разогревается до ста восьмидесяти градусов, тепло при этом распределится по всей пластине

Это важно, чтобы при соприкосновении паяльника с пластиной тепло от него не рассеивалось.
Теперь можно приступить непосредственно к припаиванию проводов к контактам модуля. Провода необходимо постараться сделать максимально короткой длины

Далее берётся лак (пойдёт и лак, которым красят ногти), и им для изоляции покрываются места спайки.
Далее необходима проверка модуля зажигания. Он должен быть работоспособным. И последний штрих: внутреннюю поверхность обмазывают автогерметиком, после чего и завершается сборка. Провода должны располагаться свободно, не быть зажатыми.

Работа не такая сложная, посильна каждому, кто способен работать паяльником и обладать базовыми знаниями в области электроники.

Если же после ремонта выясняется, что причина неисправности была другая, то эту причину нужно найти, либо идти в магазин за новым модулем.

Из чего состоит трамблер

Такое устройство, как трамблер, включает в свой состав большое число разнообразных деталей. Рассматривать их назначение не входит в задачу данного материала, но ознакомиться, из каких узлов состоит трамблер, можно на приведенном ниже рисунке Как видно из рисунка, трамблер состоит из нескольких самостоятельных узлов. И если назначение и принцип работы узла распределителя напряжения просты и понятны, то с работой других можно ознакомиться более подробно. Тем не менее, проверить, в каком состоянии находится высоковольтный распределитель и бегунок, желательно при каждом обслуживании авто.

Центробежный регулятор

Такое устройство определяет момент начала сгорания ТВС в цилиндрах двигателя. Как уже отмечалось, изначально искра появляется, когда поршень занимает положение ВМТ, именно под этот момент и настраивается первоначально трамблер. Однако необходимо учесть два момента:

Сгорание ТВС происходит с постоянной скоростью, начинаясь от свечи и затем распространяясь дальше по объему цилиндра. Горение происходит не мгновенно, а наибольшая эффективность работы бензинового ДВС достигается, когда поршень миновал ВМТ и пошел к НМТ (нижней мертвой точке).
При работе мотора число оборотов коленвала меняется, его увеличение уменьшает время, необходимое на эффективное сгорание ТВС.

Для устранения этого противоречия и вводится понятие УОЗ, что подразумевает начало сгорания топлива до достижения ВМТ поршнем. Устройство, обеспечивающее формирование УОЗ – центробежный регулятор, показано на рисунке, он состоит из грузиков, соединенных пружинами, и пластины. Его принцип работы основан на центробежной силе, увеличение оборотов коленвала вызывает расхождение грузиков, а через пластину – изменение положения кулачка и бегунка. Из-за этого размыкание контактов будет происходить раньше, а также вызовет более раннее появление высокого напряжения и искры. Воспламенение ТВС произойдет при положении поршня, не достигнувшем ВМТ, чем будет обеспечено эффективное его сгорание.

Подобную регулировку момента воспламенения ТВС имеет трамблер от разных производителей, в том числе и в автомобилях ВАЗ 2109, 2106, 2107, 2108.

Вакуумный регулятор

Подобное устройство предназначено для изменения УОЗ при изменении нагрузки мотора, определяемой положением дроссельной заслонки. Как это осуществляется, поможет понять рисунок: Вакуумный регулятор является замкнутой полостью, разделенной диафрагмой. Одна из полостей соединена с карбюратором. Создаваемое в нем разрежение, зависящее от положения дроссельной заслонки, заставляет перемещаться диафрагму. Изменение ее положения через тягу передается на подвижный диск, что сказывается на положении кулачков прерывателя, корректирует время его срабатывания (раньше или позже), и соответственно, время воспламенения ТВС.

Таким образом, трамблер в зависимости от нагрузки на мотор, изменяет момент искрообразования, влияя на характеристики двигателя. Такая регулировка присутствует во всех автомобилях ВАЗ 2109, 2106, 2107, 2108, а совместная работа описанных регуляторов, способна обеспечить эффективную работу мотора во всем диапазоне нагрузок и числа оборотов коленвала.

Октан-корректор

Это устройство позволяет механически изменять УОЗ в зависимости от используемого топлива (октанового числа) или его качества. Увидеть корректор можно на приведенном рисунке. Фактически, это две пластинки, одна установлена на трамблер и имеет стрелку, другая крепится на двигатель, и на ней нанесены риски. Меняя их положение по отношению между собой, можно механически установить нужный угол зажигания. Требуется это главным образом при использовании разных сортов бензина.

УСТРОЙСТВО МОДУЛЯ

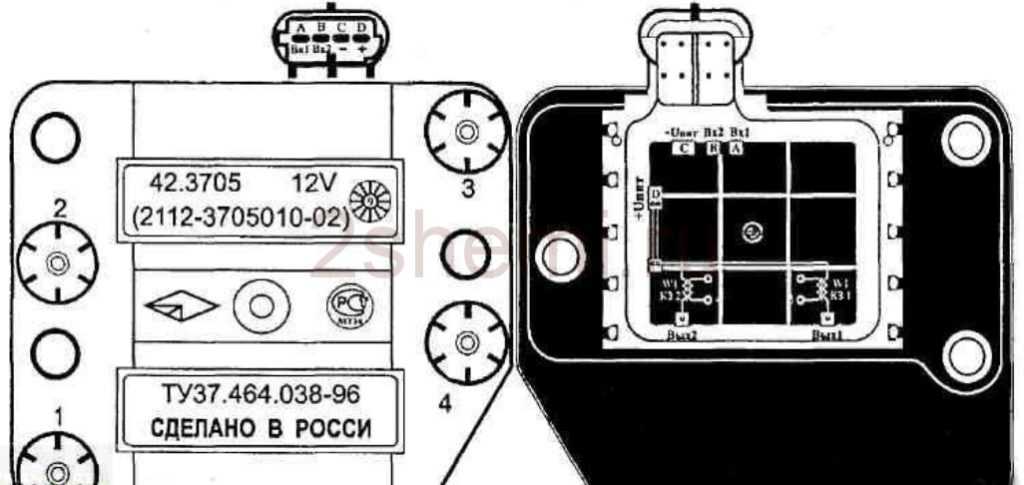

Устройство (схема) модуля зажигания ВАЗ 2114 В состав прибора включены две катушки, основной задачей которых, является выработка высокого напряжения. Помогает им в этом двухканальный электронный коммутатор. Все эти детали заключаются в корпус, для изготовления которого используется прочный пластик. На корпусе имеется низковольтный разъем подключения питающего напряжения и подачи управляющих импульсов. Также имеются выводы для подключения высоковольтных проводов, которые подсоединяются к свечам.

Электросхема системы пуска ВАЗ 2114

На рисунке приведена электрическая схема системы пуска ВАЗ 2114. Как видно из рисунка, она состоит из:

Аккумуляторной батареи;
Выключателя зажигания;
Реле, включающее зажигание;
Датчик Холла;
Полупроводниковый приёмник сигналов от датчика;
Коммутатор электронный;
Модуль зажигания.
Выводы высокого напряжения.

Также на электрической схеме показаны предохранители цепей питания электронных блоков. Давайте попробуем рассмотреть устройство и принцип работы катушки зажигания. Как уже было отмечено, их в блоке две, по устройству они идентичны. Схема катушки зажигания одной и второй также абсолютно одинаковы. Принцип работы катушки зажигания остался прежним. Обе состоят из сердечников, из электротехнической стали. На них наматывается по две обмотки. Одна из них низковольтная, а вторая вырабатывает высоковольтное напряжение для розжига рабочей смеси.

Схема подключения катушки зажигания сделана таким образом, что одним концом низковольтная обмотка подключена к напряжению питания, а второй конец этих обмоток подключен к транзисторному генератору. На каждую катушку работает «свой» транзистор. Выводы высоковольтные подключаются непосредственно к свечам, каждая обмотка снабжает энергией две свечи. Одна из них выдаёт импульсы на 1 и 4 цилиндр, а вторая на 2 и 3.

Расположение проводов на модуле зажигания расположено таким образом. На контакты А и В поступают управляющие импульсы от электронного коммутатора, на вывод D поступает питание от бортовой сети машины. Вывод, обозначенный буквой С соединяется с массой автомобиля.

Модуль зажигания ВАЗ

ВАЗ 2110 появился на свет еще в далеком 96-ом году. Первые модели выпускались с 8-ми клапанным карбюраторным двигателем. Далее на смену карбюратору пришел инжектор и даже 16-ти клапанный двигатель, который впервые устанавливался на ВАЗ 2112.

Соответственно с приходом инжекторной системы в автомобиле появилось множество различных электронных датчиков, таких как модуль зажигания.

В данной статье речь пойдет о модули зажигания на ВАЗ 2110-12, а именно о его симптомах неисправности, проверке, стоимости и замене своими руками.

Модуль зажигания

Как было сказано выше «десятка» имеет 4 типа двигателя 16-ти и 8-ми клапанный ДВС, а так же с объемом в 1,5 и 1,6 литра. Отсюда будет следовать и отличия модулей зажигания. В зависимости от установленного двигателя с определенным объемом будет устанавливаться свой модуль зажигания.

Отличия

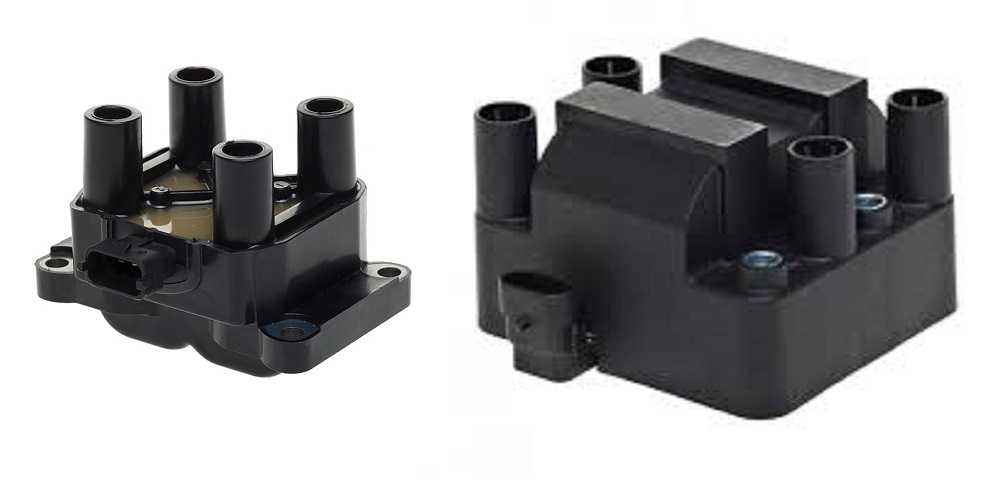

Отличия МЗ: слева 1,6 литра, справа 1,5 литра 16 клапанов

Главными отличиями модулей будет являться размер и крепежные отверстия. В 1,5 литровом ДВС модуль зажигания имеет большие размеры в отличие от 1,6 литрового двигателя. Стоимость модулей зависит от производителей, но следует отметить, что МЗ от 1,5 литрового двигателя, всегда дороже 1,6 литрового.

8-ми клапанный МЗ

МЗ на 8-ми клапанном моторе устанавливается на передней части блока цилиндров между щупом и сапуном.

Устройство

Модуль зажигания имеет общее строение вне зависимости от объема двигателя. Внутри коммутатора расположились две высоковольтные катушки и электронная схема с множеством ключей.

Катушки предназначены для коммутирования высокого напряжения и подачи его на свечу, для образования надежной искры в камере сгорания двигателя.

Модуль зажигания выдает искру в попарном режиме, то есть каждая из катушек, которая находятся внутри модуля, отвечает за образования искры на двух цилиндрах: первый-четвертый, второй-третий.

Признаки неисправности

По некоторым признакам можно определить, что виновником неправильно работающего ДВС является именно МЗ. Ниже приведен небольшой список симптомов свидетельствующих о выходе из строя МЗ.

Признаки:

Отказ сразу двух цилиндров, а именно 1-4 или 2-3;
Повышенный расход топлива;
Детонация на холостом ходу;
Двигатель не развивает мощность;
Трудный запуск на горячий ДВС;

Данные признаки свидетельствуют о неисправностях системе зажигания

Так же эти признаки относятся и к другим возможным поломкам: свечи, провода и даже форсунки, но в первую очередь необходимо обратить внимание на МЗ

Проверка модуля

После появления признаков похожих на выход из строя модуля зажигания его необходимо проверить, перед тем как покупать новый, так как стоимость его недешевая.

Есть три способа проверки: подмена, визуальный осмотр и мультиметр.

Подмена

Лучший и самый легкий способ проверки МЗ это установка другого заведомо исправного с другого точно такого же автомобиля. После чего станет сразу понятно, в чем дело и виноват ли МЗ в данной проблеме.

Визуальный осмотр

Необходимо осмотреть модуль на предмет сколов трещин и т.п. На нем не должно быть никаких повреждений. На контактной части не должно быть влаги или ржавчины.

Мультиметр

Проверка мультиметром осуществляется на результатах замеров напряжения и сопротивления. Это поможет выявить причину поломки модуля или цепи его управления.

Пошаговая проверка

Снимаем колодку питания с модуля. На мультиметре выставляем предел измерения постоянного напряжения на 20В. Включаем зажигания на автомобиле и подключаем контакт мультиметра с одной стороны к питающей колодке (именно к разъему 15), а с другой стороны на корпус двигателя. Напряжение между 15 контактом и корпусом двигателя должно быть не менее 11-12В. В противном случае цепь питания МЗ неисправна, либо АКБ разряжен.

Далее проверяется сопротивление на самом модуле зажигания ВАЗ 2110. Выставляем мультиметр на параметр измерения сопротивления, а именно 200 Ом. Подключаем щупы мультиметра к высоковольтным выводам МЗ: 1-4, 2-3. Сопротивления данных катушек, при исправном МЗ, должно быть в пределах 5 Ом.

Затем проверяется сопротивления на входе МЗ. Один щуп мультиметра подключается к центральному контакту и замеряется сопротивления сначала на крайнем левом контакте, а затем на крайнем правом. Сопротивление должно быть в диапазоне 5 Ом.

Стоимость и артикул

Ниже в таблице приведена стоимость модуля зажигания ВАЗ 2110 в зависимости от производителя, и объема двигателя ВАЗ.

ОбъемДВС	Количествоклапанов	Производитель	Артикул	Цена, (рублей)
1,6	8	АО «СОАТЭ»	2111-3705010-03	905
1,5	8	BOSCH	F000ZS0211	2600
1,5	16	СтарВольт	2112-3705010	1600
1,5	16	Омега	2112-3705010	1590

Замена производится довольно просто и без особых усилий. Для замены понадобиться трещотка с удлинителем и с головкой на 10мм.

Конструкция модуля зажигания

Модуль зажигания представлен в виде электротехнической конструкции большого объема, которая собирает необходимое количество электротока с напряжением до 30000 Вт. Передача такого высокого напряжения осуществляется посредством высоковольтных проводов. Конструкция модуля зажигания объединяет в себе две катушки зажигания, два коммутатора и выходы на высоковольтные провода. Каждая катушка связана с двумя цилиндрами: 1-я с первым и четвертым, а 2-я со вторым и третьим. В таких механизмах нет подвижных элементов, что положительно сказывается на сроке его службы, ведь модуль зажигания не требует регулировок, а управление его работой осуществляется электронным путем (зажиганием системы руководит специальный контроллер, считывающий информацию с датчиков двигателя). Электронные модули более надежны и эффективны, а срок их службы сравнительно большой. Они реже ломаются и обладают отличными показателями качественной работы.

Ремонт

Модуль зажигания ваз 2107

Устройство модуля зажигания достаточно сложное: в него входят одна или несколько катушек, плата, контакты и провода. Их всех вышеназванных элементов ремонту поддаются только контактные соединения, в некоторых случаях возможна замена деталей (транзисторов, катушек).

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

Торцевые ключи с головками на 1, 13 и 17.
Шестигранник на 5.
Отвертка.
Паяльник.
Флюс для алюминия.
Многожильный провод.
Лак для ногтей.

Вскрытие модуля зажигания

Ремонт модуля зажигания производится в следующем порядке:

На снятом устройстве открывают корпус, поддев его отверткой.
Убирают силиконовую пленку, покрывающую плату.
От ВВ контактов убирают весь алюминий.
На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180 о С (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.

Работа двигателя модели ВАЗ 2110 обеспечивается посредством использования разнообразных элементов, в том числе, модуля зажигания. Задача устройства сводится к тому, чтобы определить оптимальный интервал появления искры.

В результате выхода устройства из строя возникают пропуски зажигания и наблюдаются перебои в работе двигателя. Поэтому в случае возникновения подобных «симптомов» в первую очередь необходимо проверить модуль зажигания. Исчезновение напряжения может происходить на одном или нескольких цилиндрах.

Необходимо знать, что замена устройства требуется не всегда. Вначале необходимо выполнить диагностику модуля. Также устройство является ремонтопригодным.

Проверка катушек зажигания

Есть несколько способов проверить катушку зажигания. Это замена неисправной катушки на катушку с другого цилиндра, проверка сопротивления обмоток катушки, измерение питающего напряжения и проверка высокого напряжения. Разберемся подробнее.

Замена катушек между цилиндрами

Замена катушки зажигания на катушку с другого цилиндра — это самый простой способ начать диагностику и очень хорошо работает на любом автомобиле.

В случае с неисправной катушкой зажигания у вас обычно будет пропуск зажигания на конкретном цилиндре. Допустим, у вас пропуски зажигания в 3 цилиндре.

Просто снимите другую катушку, например с цилиндра 2 и замените ее катушкой с цилиндра 3.Теперь, если у вас есть диагностический сканер или адаптер ELM327, вы можете стереть ошибки OBD2. Если нет, запомните, какой код ошибки у вас был.

Теперь заведите машину и дайте ей поработать несколько минут. Если катушка зажигания действительно была неисправна, то теперь вы увидите код ошибки «P0302. Пропуски зажигания во 2 цилиндре», поскольку неисправная катушка из цилиндра 3 была установлена на цилиндр 2. Теперь нужно снять неисправную катушку с цилиндра 2 и заменить на новую.

Если вы меняете катушки, а пропуски зажигания остаются в 3 цилиндре, значит проблема не в катушке. В этом случае может быть проблема с модулем зажигания, с разъемом катушки или проводом, со свечой зажигания, с топливной форсункой или механическая неисправность двигателя в этом цилиндре.

Визуальный осмотр

Внимательно осмотрите катушку на предмет признаков трещин, ожогов, плавления или токов утечки. Проверьте состояние пружинки внутри колпачка. Это часто указывает на проблему с катушкой, поэтому проверьте внимательно.

Проверка обмоток мультиметром

Будем проверять электрическое сопротивление первичной и вторичной обмотки. Главная проблема заключается в том, что вы не можете имитировать нагрузку или измерять катушку во время работы. Поэтому неисправные катушки все равно могут пройти этот тест, но при этом будут плохими.

Найдите в руководстве по ремонту или в интернете паспортные значения сопротивлений катушек зажигания вашего автомобиля. Если данных нет, можно сравнивать показания с заведомо исправной катушкой с другого цилиндра.

Цифры приблизительно будут такими:

Цилиндрическая катушка зажигания: первичная обмотка: 0,5–2,0 Ом, вторичная: 8,0–19,0 кОм.
Одноискровая или индивидуальная катушка зажигания: первичная обмотка: 0,3–1,0 Ом, вторичная: 8,0–15,0 кОм.

Снимаем катушку с двигателя. Для этого отключаем электрический разъем и выкручиваем болты крепления.

Нам надо будет проверить сначала сопротивление первичной, а затем вторичной обмотки. Включаем мультиметр на измерение сопротивления (Ом) в пределах до 200 Ом и подключаем к выводам первичной обмотки. Обычно это будут крайние 1 и 3 выводы на разъеме.

Затем повторяем эту операцию со вторичной обмоткой. Только на этот раз переключаем мультиметр на предел до 200 кОм. Один измерительный провод соединяем со средним штекером на на разъеме, а второй — с выводом на свечу.

Если показания выходят за пределы нормального диапазона сопротивления, необходимо заменить катушку зажигания.

Проверка вторичной обмотки катушки с диодом

В этом случае полезно сделать следующее. Переключить мультиметр на измерение постоянного напряжения (DC). Подключить его последовательно между вторичной обмоткой катушки зажигания и аккумулятором. Если аккумулятор подключен в направлении диода, мультиметр должен показывать напряжение.

После изменения полярности соединений в направлении блокировки диода напряжение не должно отображаться. Если напряжения нет ни в одном из направлений, можно предположить, что во вторичной обмотке обрыв. Если напряжение есть в обоих направлениях, значит неисправен высоковольтный диод.

Процессы в низковольтной цепи системы

В конструкции имеется две цепи. Первая рассчитана на работу под низким напряжением, а вторая под высоким. Схема движения электрического тока в цепи низкого напряжения следующая. От положительного вывода аккумулятора ток поступает на выключатель зажигания. Далее он следует к обмотке катушки, после чего идет на прерыватель. После чего происходит замыкание на корпус (минусовой вывод аккумулятора). В том случае, если на выходе генератора напряжение больше, чем у аккумуляторной батареи, протекание тока идет несколько иначе. Начинается цепь с 30-го контакта генератора. Когда электрический ток протекает по обмотке катушки, создается магнитное поле.

Стоит отметить, что катушка зажигания – это простой трансформатор повышающего типа. Правда, коэффициент трансформации у него очень большой, так как на первичную обмотку подается 12 Вольт, а с вторичной снимается более 25 тысяч. Когда замыкаются контакты в прерывателе, происходит расширение силового магнитного поля. Также происходит увеличение ЭДС индукции в первичной обмотке. Вследствие этого не происходит увеличение силы тока в низковольтной части системы. Немного иные процессы можно наблюдать, если рассмотреть бесконтактный распределитель зажигания. В нем вместо группы контактов устанавливается датчик Холла. А на роторе трамблера имеется «юбка» из металла.

Ремонт

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

Торцевые ключи с головками на 1, 13 и 17.
Шестигранник на 5.
Отвертка.
Паяльник.
Флюс для алюминия.
Многожильный провод.
Лак для ногтей.

Ремонт модуля зажигания производится в следующем порядке:

На снятом устройстве открывают корпус, поддев его отверткой.
Убирают силиконовую пленку, покрывающую плату.
От ВВ контактов убирают весь алюминий.
На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180оС (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.
