Проблемы с подачей бензина – общие симптомы
Неисправности системы топливоподачи условно делятся на 2 категории:
- Горючая смесь вообще не подается в цилиндры.
- Бензин поступает с перебоями либо под недостаточным давлением.
В первом случае двигатель не заводится и не схватывает в процессе вращения стартером, то есть, не подает признаков жизни. В подобной ситуации определить причину поломки всегда проще.
Когда топливо попадает в цилиндры в недостаточном количестве, проявляются следующие симптомы:
- запуск силового агрегата «на холодную» сильно затруднен, мотор схватывает и «чихает», заводится с 3–10 попыток;
- холостой ход нестабилен, двигатель «троит»;
- динамичный разгон становится невозможным – резкое открытие дросселя вызывает длительный провал и замедление;
- когда водитель отпускает педаль акселератора, мотор зачастую глохнет;
- машина с трудом преодолевает подъемы и медленно разгоняется при полной загрузке.
Причиной перечисленных явлений могут стать неисправности топливного насоса либо других элементов системы, причем первичные симптомы практически одинаковы. Для проведения точной диагностики нужно понимать, как устроена система питания автомобиля.
“Нечем поджечь”. Причины
Бензиновый двигатель на BMW E34
Свечи зажигания
Поджигают топливо в бензиновых двигателях BMW E34, как впрочем, и других автомобилей, свечи зажигания. В одной только этой детали кроется несколько причин плохого поджога топлива. Иногда бывает так, что некоторые свечи «перестают работать» еще в магазине. Но если у нас нормальные работоспособные свечи, это не значит, что они вечные: срок эксплуатации определить довольно сложно. Здесь скорее можно говорить о диапазоне приблизительно от 10000 до 90000 км, так как это зависит от производителя, условий эксплуатации и качества топлива. Определить, когда свечи выходят из строя, можно по таким признакам:
Двигатель плохо запускается.
После запуска неустойчиво работает (троит).
Увеличенный расход топлива.
Уменьшается мощность.
Свечи зажигания могут плохо работать также из-за неправильной регулировки зазора (отделения резьбовой части от изолятора) между центральным и боковым электродами. Устранение неисправности – отрегулировать зазоры между контактами или заменить свечи.
Провода высокого напряжения. Если в тёмное время суток поднять капот автомобиля при заведённом двигателе и видно свечение (интенсивное) вокруг проводов высокого напряжения, это признак того, что нужна замена проводов. Устранение неисправности – заменить провода высокого напряжения.
Катушка или катушки (у двигателей нового поколения катушки индивидуальны на каждый цилиндр). Признаки неисправности – отсутствие искры на свечах. Устранение неисправности – заменить катушку зажигания.
Пробой крышки разносчика. Если крышка разносчика очень старая, с микротрещинами или же с трещинами, возникшими в результате механических воздействий (ударов), а также сильнозагрязненная, в масле или после мойки на неё попала вода, это ваш случай. Иногда бывают случаи: поздней осенью или ранней весной, в периоды резких контрастов температуры внешней среды крышка разносчика запотевает изнутри, что приводит к так называемому пробою. Токи высокого напряжения идут не на свечи зажигания, а по пути наименьшего сопротивления – по этим трещинкам, а точнее, по грязи и влаге, накопившимся в них, на «массу» автомобиля
Следует также обратить внимание на контактный уголёк, который иногда теряется.
Устранение неисправности – вытереть и высушить крышку разносчика. Вставить контактный уголёк
Центральный блок управления системой зажигания
Двигатели нового поколения оснащены так называемой параметрической системой зажигания. В этой системе впрыск топлива регулируется центральным электронным блоком, работа которого зависит не только от самого блока, но и от датчиков, от которых он получает информацию. Если выходит из строя какой-либо датчик, система зажигания продолжает работать и дальше, но результат уже хуже, что в частности также влияет на запуск двигателя.Устранение неисправности – исправить это в гаражных условиях довольно тяжело, требуются не только определённые знания и умения, а также соответствующая аппаратура, поэтому лучше обратитесь в сервис.
BMW E34 с дизельным двигателем
В дизельных двигателях горючая смесь воспламеняется от высокого давления, возникающего в камере сгорания, поэтому в них исключается большая часть электрооборудования, остаются разве только что электрические клапаны, отсекающие топливо при глушении двигателя.
Большее значение имеет состояние форсунок и топливного насоса высокого давления. Если они служат уже довольно долго, то, естественно, начинают изнашиваться, что сказывается на работе двигателя. Если их ресурс не исчерпан, их можно отрегулировать
Но для этого также требуются определенные знания, умения и, что немаловажно, специальная настроечная аппаратура
Система Комон рейл
Управление впрыском топлива происходит при помощи электронного блока управления. Количество подаваемого топлива учитывается от числа оборотов двигателя, скорости движения и возникающих нагрузок в процессе движения автомобиля. Система впрыска дизельного двигателя комон рейл позволят достичь максимально возможного давления впрыска топлива. Поэтому она и получила широкое распространение на современных двигателях.

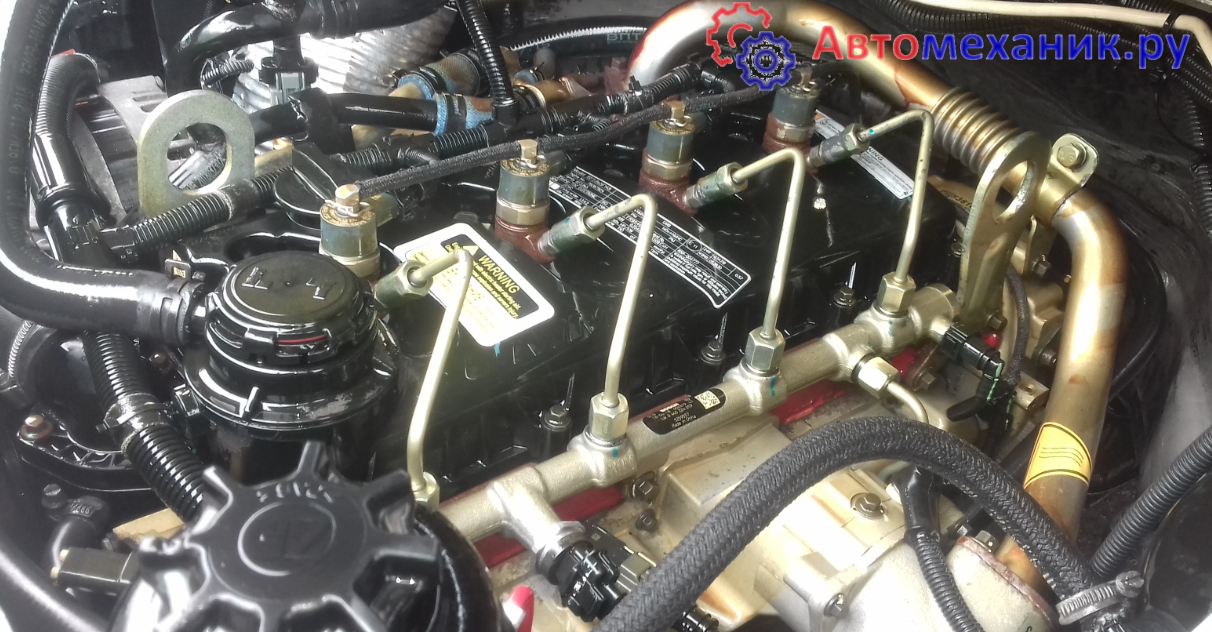

Система common rail принцип работы
Насос создаёт высокое давление не для каждой форсунки в отдельности а для всех сразу. Давление аккумулируется в расширительной трубке рейле. Все форсунки соединены с рейлом. Впрыск топлива осуществляется за счет работы электро магнитного клапана в форсунках. Управление клапанами осуществляет электронный блок. На основании данных которые он получает от датчиков.
положение распределительного вала
температуры поступающего воздуха-
температуры двигателя
давление топлива в рейл
количество сгоревшего топлива
положение педали газа
В зависимости от полученных данных ЭБУ определяет время открытия и закрытия форсунок. То есть количество необходимого топлива. Угол опережения зажигания.
Достигается максимальное сгорание топлива на разных режимах работы двигателя.
Устройство системы комон рейл
Система комон рейл состоит из элементов низкого и высокого давления топлива.
Элементы низкого давления обеспечивают подачу топлива до насоса высокого давления. Низкое давление является составной частью нагнетания высокого. То есть оно должно иметь определённую величину. Чтобы насос высокого давления эффективно работал.
В систему низкого давления входят топливоподводящие трубки. Фильтра грубой и тонкой очистки топлива. И как правило шестеренный насос низкого давления.
Элементы высокого давления производят нагнетание рабочего давления топлива в камере сгорания.
К ним относятся:
Насос высокого давления
Рейл
Подводящие трубки к форсункам
Форсунки распыляющие топливо в камере сгорания
В связи с тем что система подводит давление к форсункам одновременно. Затрудняется поиск неисправностей. Если одна форсунка вышла из строя. Например перестала сдерживать рабочее давление. Двигатель работать не сможет. Потеря давления в одной форсунке не позволит создать давление во всей системе.
Неплотное соединение между элементами высокого давления так же позволит создать давление нагнетания.
Например очень часто форсунки подключаются к рейл при помощи удлинителей(морковок) Форсунка имеет конусное отверстие. И в это отверстие прилегает конус удлинителя. Если в соединении трубки удлинителя и форсунки будет повреждение. И трубка не плотно приляжет к форсунке. Давление в системе уже не создаться. И двигатель не заведется. Все соединения должны быть надёжными и предельно прочными. Попадание малейших частиц грязи приведет к неисправности. Иногда требуется ремонт форсунок. Их снимают везут в мастерскую. Соединительные трубки остаются в пыли и грязи ждать форсунки. При установке отремонтированных форсунок их прикручивают как они и лежали. Мотор естественно не заводится из за попавшей грязи в форсунки. А винить начинают мастеров. Диагностика неисправности системы впрыска комон рейл производится при помощи тестера. Который считывает коды ошибок выдаваемых электронным блоком. Но этих данных бывает недостаточно для определения истинной причины неисправности.
Система впрыска дизельного двигателя подвергается постоянной эволюции. Связано это с требованиями экологии. По уменьшению вредных выбросов отработанных газов. А это в свою очередь и есть путь к повышению эффективности работы двигателя и экономии топлива.
Какие датчики могут располагаться в двигателе
Разные моторы могут иметь различное количество датчиков, исправность которых может по-разному влиять на запуск и работу силового агрегата. Если смотреть обобщенно, то любой индикатор, может повлиять на хороший пуск движка. Но, если разбирать по частям, то каждый датчик имеет свое предназначение, а поэтому не все могут повлиять на запуск сердца автомобиля. Рассмотрим, каждый датчик по отдельности и его предназначение в работе автомобиля.
Итак, начнем с самого начала. Автолюбитель залил горючее в автомобиль. На многих современных автомобилях устанавливают датчик качества топлива. Особенно такие датчики можно встретить на немецких и американских автомобилях, которые не адаптированные для нашего региона.
При поступлении плохого горючего в топливную систему, анализатор определяет, насколько качественное топливо попало в машину. Если была залита «бодяга», то мотор может начать заводится с трудом или вовсе не заведется. Располагается такое анализатор может перед или после топливного фильтра.
Второй индикатор по значению, который может повлиять на запуск мотора — датчик температуры охлаждающей жидкости. Именно неисправность этого индикатора может привести к тому, что силовой агрегат будет долго заводиться. Это связано с тем, что электронный блок управления думает, что мотор нагретый, и впрыскивает недостаточное количество топлива. Обычно, этот датчик больше всех подвержен поломкам.
Следующий индикатор, который непосредственно влияет на нормальный запуск движка — датчик регулятора холостого хода. Он определяет, какое количество топливно-воздушной смеси необходимо для нормальной работы мотора на холостом ходу и во время пуска мотора.
Датчик детонации также влияет на пуск агрегата. Обычно, он установлен в верхней части двигателя и улавливает вибрации издаваемые двигателем. В случае, если датчик подает в ЭБУ сигнал о том, что детонационные действия могут навредить мотору, блок управления блокирует подачу воздушно-топливной смеси и искру. При этом мотор может первый раз провернуть несколько раз коленчатый, а потом заглохнуть и вовсе больше не завестись.
Датчик положения дроссельной заслонки (ДПДЗ). Этот индикатор контролирует положение дросселя, а также процесс регулировки его для нагнетания воздуха в камеры сгорания. ДПДЗ неразрывно связан с датчиком массового расхода воздуха.
Датчик положения коленчатого вала. Он вычисляет положение коленвала относительно положения цилиндров. При выходе со строя, блок управления получает стабильные данные и останавливает работу мотора принудительно.
Датчик кислорода влияет непосредственно на образование воздушно-топливной смеси, а также на расход горючего. Он измеряет концентрацию кислорода в выпускных газах, чем контролирует непосредственно подачу топлива в камеры сгорания. Разность показаний индикатора изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь).
А задней части головки блока цилиндров расположен датчик фаз. Он определяет положение 1-го поршня в верхней мертвой точке. Разработан и основан на действие датчика Холла. Этот датчик регулирует фазы газораспределения, а именно открывание и закрывание выпускных клапанов.
Еще одним представителем воздушных индикаторов является датчик массового расхода воздуха (ДМВР). Расположен он перед дроссельной заслонкой и при помощи него контролируется количество воздуха, который поступает в камеру сгорания.
Этот индикатор анализирует положение дроссельной заслонки для подачи и регулировки количества воздуха подаваемого в цилиндры. Обычно, при выходе датчика со строя, количество нагнетаемого воздуха для разных режимов работы двигателя не меняется, и силовой агрегат попросту задыхается при добавлении количества топлива и оборотов.
Дополнительными датчиками могут считаться — датчик температуры охлаждающей жидкости расположенный на радиаторе и датчик диагностики электроники. Эти индикаторы устанавливаются на автомобилях с так называемой «тяжелой электроникой», где все процессы управления мотором проводятся бортовым компьютером.
Неотъемлемой частью датчик управления запуском двигателя является блок управления силовым агрегатом. Именно он контролирует все процессы, происходящие в движке, а также регулирует настройки для оптимального пуска. Выход со строя этого элемента повлечет за собой то, что мотор попросту не заведется.
Двигатели
Атмосферные шестицилиндровые моторы 2.5 и 3.0 серии N52
образца 2004 года с обычным распределенным впрыском, встречающиеся на ранних версиях «пятерок», не слишком удачны. И очень требовательны к качеству масла.
В первую очередь, порождая плавающие обороты, страдают системы изменения фаз газораспределения Vanos и хода клапанов Valvetronic. Вдобавок электромотор Вальвтроника от графитовой пыли своих же щеток часто умирает, не дожив до 150 тысяч км.
Маслосъемные поршневые кольца иной раз норовят залечь на пробеге всего 100 тысяч км и при поддержке рассохшихся сальников клапанов провоцируют масложор до литра на тысячу километров!
Как механик диагностирует ошибку P0087?
При диагностировании данной ошибки механик выполнит следующее:
- Подключит сканер OBD-II к диагностическому разъему автомобиля
- Считает все сохраненные данные и коды ошибок, чтобы выяснить, когда и при каких обстоятельствах появилась ошибка
- Очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли код P0087 снова
- Если код ошибки появится снова, визуально осмотрит топливный бак, топливопроводы и топливный фильтр
- Измерит давление топлива на топливной рампе и сравнит полученное значение со значением, указанным в технических условиях производителя, а также с показаниями, которые датчик давления топлива передает на ECM автомобиля
- Проверит работу топливного насоса
Схема
Принципиальная электрическая схема самого блока управления двигателем является производственной тайной, и найти ее даже для отечественных автомобилей очень проблематично.
Поэтому ремонт ЭБУ производят только профессиональные электронщики высокого уровня. Обычно в блоках управления выходят из строя транзисторы управления впрыском и зажиганием, стабилизаторы опорных напряжений, слетает прошивка.
Специалисты, занимающиеся чип-тюнингом, иногда специально изменяют программную прошивку с целью увеличения приемистости двигателя либо уменьшения потребления топлива.
Видео — прошивка ЭБУ М74:
Для проведения ремонта электронных узлов двигателя требуется электрическая схема подключения ЭБУ. Такую схему можно найти в руководствах по эксплуатации и ремонту автомобилей, программно-технических комплексах типа AUTODATA и TOLERANCE.
Для примера рассмотрим организацию схемы управления двигателем автомобиля Volksvagen Golf 3 2001 года выпуска, двигатель АЕЕ, блок управления Magneti Marelli 1 AV.
Не углубляясь в схему, можно увидеть, что в качестве датчиков ЭБУ использует сигналы датчиков распредвала, массового расхода воздуха, температуры охлаждающей жидкости, дроссельной заслонки, кислорода.
Сигнал, приходящий с датчика распредвала имеет форму:
В качестве исполнительных механизмов ЭБУ управляет сигналами впрыска инжекторов, привода дроссельной заслонки, зажигания на коммутатор катушки:
ЭБУ связан с иммобилайзером, приборной панелью.
Для того, чтобы проверить электрические соединения узлов схемы с электронным блоком управления двигателем необходимо знать расположение выводов контактов (распиновку), которая также приводится в справочниках:
Возможные причины
Повышенная разрядка батареи может быть вызвана несколькими проблемами, наиболее распространенными из которых являются старая батарея, неисправный датчик IBS или плохое заземление.
- Батарея старше 5 лет. Не держит заряд
- Высокая электрическая потребность модуля
- Свободный контакт с аккумулятором или заземление
- Датчик IBS неисправен
- Электронные устройства подключены к 12-вольтовой розетке
- Дефектная коробка
- Дефектный DME/DDE
- Неисправный модуль EDC в магистрали потребляет чрезмерный ток
- Неисправный модуль CA (Comfort Access)
- Сканер подключен к порту OBD2
Возраст батареи
Аккумуляторы BMW обычно служат от 4 до 6 лет. Если ваша батарея не держит заряд, вы можете получить предупреждение об увеличении заряда батареи при запуске или во время вождения. Если батарея выходит из строя, вы также обычно получаете несколько других предупреждений.
Простая проверка, которую вы можете выполнить, это посмотреть на ближний свет или ходовые огни (двигатель должен быть выключен, зажигание включено) и определить, выглядят ли они тусклыми. Если они слабо тусклые или автомобиль пытается запуститься, виновником может быть батарея. Нередко батарея BMW выходит из строя даже через два года из-за плохой батареи.
Обратите внимание, что другие возможности включают разрядку аккумулятора в течение ночи или неправильную зарядку аккумулятора. Если ваш BMW продолжает умирать при парковке, убедитесь, что смарт-ключ не слишком близко к машине
Например, если автомобиль припаркован в гараже, а ключ находится слишком близко, значит, система не спит. На ранних этапах машина заводится нормально, но со временем ваш BMW может изо всех сил начать. Если вашему аккумулятору более 7 лет, его стоит заменить.
Следуйте этому руководству, чтобы узнать, как заменить аккумулятор BMW и как выполнить кодирование аккумулятора.
Датчик IBS
Неисправный датчик IBS может быть виновником.Датчик IBS установлен на отрицательной клемме аккумулятора. Узнайте больше о датчике BMW IBS здесь.
Плохое соединение
Плохое подключение кабеля аккумулятора может также привести к появлению предупреждающего сообщения об увеличении заряда аккумулятора. Проверьте клеммы аккумулятора, чтобы убедиться, что они не ослаблены. Особенно, если вы получаете это сообщение об ошибке после замены батареи.
Если клеммы аккумулятора не ослаблены, снимите клеммы аккумулятора и очистите их с помощью щеточной клеммы аккумулятора. Они могут вызвать появление сообщения об ошибке увеличения разряда батареи. Обязательно проверьте и очистите кабель датчика IBS, а также подключенный к отрицательному кабелю аккумулятора.
Другие возможные проблемы включают в себя неисправный генератор, который не может правильно зарядить аккумулятор. Магазины автозапчастей, такие как Advance Auto Parts, могут проводить бесплатные тесты системы зарядки.
Короткие поездки
Если вы используете свой BMW для коротких поездок, вы не даете время автономной зарядки для правильной зарядки. Это может привести к снижению зарядки аккумулятора. В этом случае вы можете подключить ручное зарядное устройство на ночь к аккумулятору или ездить на машине в дальние поездки (не менее 30 минут езды) один раз в неделю.
Вам не нужно ехать по шоссе, чтобы зарядить аккумулятор, вождение в городе тоже работает. Минимум потребителей электроники, таких как стерео или подогрев сидений. Держите дневные ходовые огни выключенными. Это позволит быстрее заряжать аккумулятор.
на выходе сигареты
Электронное устройство или зарядное устройство большой мощности, подключенное к гнезду для сигарет, может потреблять достаточно энергии, чтобы вызвать это сообщение об ошибке. Убедитесь, что вы отключили зарядные устройства или устройства GPS от 12-вольтовой розетки. Не забудьте проверить заднюю розетку, если она есть.
Холодная погода
При низких температурах производительность батареи падает. Кроме того, вы с большей вероятностью включите несколько потребителей, таких как подогрев сидений, разморозка, стеклоочистители и т. Д. Если у вас в BMW старая автомобильная аккумуляторная батарея, есть большая вероятность того, что вы получите повышенную ошибку при разрядке аккумулятора.
Профилактика поломок бензонасоса
Лучшей профилактикой для долговременной работы бензонасоса является его бережная и правильная эксплуатация, а также соблюдение следующих правил:
- Все плановые ремонты автомобиля должны сопровождаться заменой всех топливных фильтров.
- Необходимо контролировать и обеспечивать чистоту топливного бака и фильтров, а также следить за качеством заправляемого топлива (отсутствие в нем воды, песка и других примесей).
- Ликвидация возможности попадания в бак для топлива воды.
- Беречь корпус бензонасоса от механического воздействия, вызывающего вмятины и трещины, способствующие развитию коррозионных процессов.
Промывка инжектора
Отдельно хотелось бы отметить, что в иномарках с большим пробегом очистка с присадками может полностью вывести всю систему из строя, когда вся грязь из не промываемой системы смывается со стенок топливного бака, и устремляется к фильтру, и далее в форсунки. Сетка на форсунках забивается, и топливо перестаёт поступать. Другой способ — это промывка инжектора без демонтажа, т.е. инжектор, остаётся не разобранным. Сначала отключают бензобак, затем штатный топливный насос и перекрывается канал слива топлива в бак. Одновременно с этим топливо-провод машины соединяется с профессиональным стендом, который подаёт в систему специальную жидкость. Два прогона жидкости с двумя перерывами — по 15-20 минут на каждые 15-20 тыс. километров пробега, и ваша топливная система будет подготовлена к зиме. Ультразвуковой стенд — вот ещё один из способов чистки. Форсунки снимают и помещают в ванну с моющим раствором, где под действием ультразвука даже самые сильные отложения разрушаются. На этом же стенде можно проверить качество чистки. Опыт показал, что ультразвуковой метод наиболее эффективен, и он даже может вернуть к жизни форсунки, которые уже не подлежат ремонту.
Источник
Процесс снятия и замены
Меняются предохранители на БМВ Е39 точно так же, как и на любом другом автомобиле. Все достаточно просто. Особых знаний здесь не требуется. Просто нужно внимательно изучить схему, которая прилагается к руководству идущим вместе с транспортным средством.
специальный пинцет (находящийся в одном из отсеков);
схема расположения предохранительных элементов;
отвертка для открытия блоков;
электропредохранитель.
Этапы
Процесс замены электропредохранителя подробно опишем на примере блока находящемся в отделении для перчаток БМВ Е39 . Видео англоязычное, но весь процесс описан понятно и доступно.
- Перед тем, как приступить к замене, нужно отключить электроприборы в частности тот потребитель, на котором планируется замена.
- Далее открываем бардачок и находим белые зажимы, которые поворачиваем в левую сторону на 90 градусов.
После этого отклонится книзу и освободится требуемый нам блок.
На полочке под панелью есть схема, в которой находим, где расположен нуждающийся в замене электропредохранитель. (пинцет -1, схема-2, место для запасных-3).
Расположение элементов в отсеке
Далее находим непосредственно сам элемент.
Извлекаем его с помощью пинцета и осматриваем.
Вышедший из строя отличается от исправного тем, что уже при визуальном осмотре заметно, что его металлическая пластина расплавлена.
Находим аналогичный по номиналу и ставим на место перегоревшего.
Включаем для проверки потребитель.
В случае если он опять перегорит, то нужно обследовать соответствующую электроцепь.
Внимание! Нельзя заменять предохраняющий элемент проволочкой или же каким-то металлическим предметом. Это может нанести большой вред электроприборам.
Всегда под рукой должны находиться запасные предохранители
Хранить их можно прямо в самом блоке для этого там имеются специально предусмотренные места.
Номинал нанесен на корпус. Вдобавок конкретный цвет корпуса отвечает определенному напряжению.
После того как работа выполнена и потребитель заработал нормально нужно поднять блок кверху и повернуть фиксаторы вправо.
Второй блок предохранителей располагается в багажнике. Меняются они точно так же.
Электропредохранители в багажнике
Добавочные электропредохранители находятся за облицовкой справа.
Электропредохранитель плюсового кабеля АКБ располагается над аккумулятором в специальной коробочке.
В случае если автомобиль, оборудован тягово-сцепным приспособлением, то в правой части багажника за обивкой находится отсек с добавочными элементами электроцепей фар прицепа.
Как видите, процедура элементарна и с ней справится даже автолюбитель с полным отсутствием каких-либо навыков в ремонте транспортных средств.
Для того чтобы легче было сориентироваться в предохранителях их корпуса в зависимости от номинала окрашены в разные цвета.
Цвет в зависимости от номинала
Извините, в настоящее время нет доступных опросов.
Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке
Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.
Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.
Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
Описание
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |
Основной блок предохранителей в салоне бмв е30
Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.
Внешне выглядеть должно так.
Слева вверху должна располагаться брошюра с точным описанием предохранителей.
Подробное описание (нумерация с лева на право, одни из вариантов)
| F1 | (50А) Электронный блок управления ABS |
| F2 | (60А) |
| F3 | (40А) Резистор электродвигателя вентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Электропривод сиденья |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя очистителя лобового стекла |
| F17 | (5А) Блок управления электрооборудованием рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный отопитель |
| F21 | (30А) Электропривод сиденья |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления ABS |
| F26 | (20А) — |
| F27 | (30А) |
| F28 | (20А) Блок управления электрооборудованием рулевой колонки |
| F29 | (10А) |
| F30 | (20А) Топливный насос |
| F31 | (30А) Электропривод сиденья |
| F32 | (10А) |
| F33 | (30А) Электропривод сиденья |
| F34 | (20А) Мультимедийный блок управления |
| F35 | (5А) Система навигации |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Второй вариант
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Дополнительная информация
Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.
Возможно, полезно будет ознакомится с примером замены реле бензонасоса.
vsepredohraniteli.ru
EBA
EBA (система помощи при экстренном торможении) помогает выполнять экстренное торможение, автоматически прикладывая максимальное тормозное усилие. Существует две ситуации, в которых модуль ABS (антиблокировочная система тормозов) включает EBA (система помощи при экстренном торможении): при очень резком нажатии педали тормоза и при нажатии педали тормоза с силой, достаточной для включения ABS (антиблокировочная система тормозов) для передних тормозов. При резком нажатии педали тормоза модуль ABS (антиблокировочная система тормозов) увеличивает гидравлическое давление во всех тормозных механизмах, пока оно не достигнет порога включения ABS (антиблокировочная система тормозов), обеспечивая максимальное тормозное усилие в текущих условиях сцепления с дорогой. Модуль ABS (антиблокировочная система тормозов) контролирует резкое включение тормозов по сигналам от выключателя стоп-сигналов и датчика давления в блоке HCU (гидравлический блок управления). Если при нажатии тормоза скорость возрастания гидравлического давления превышает установленный порог, модуль ABS (антиблокировочная система тормозов) начинает экстренное торможение.
Если педаль тормоза нажата с усилием, достаточным для включения ABS (антиблокировочная система тормозов) для передних тормозов, модуль ABS (антиблокировочная система тормозов) увеличивает гидравлическое давление задних тормозов до уровня, при котором включается ABS (антиблокировочная система тормозов).
EBA (система помощи при экстренном торможении) работает до тех пор, пока водитель не отпустит педаль тормоза настолько, чтобы гидравлическое давление в блоке HCU (гидравлический блок управления) не упало ниже порогового уровня, сохраненного в модуле ABS (антиблокировочная система тормозов).
Для чего нужны форсунки в автомобиле?
Теперь же немного более конкретных данных о реальной пользе форсунок и их роли в процессе обеспечения работы автомобиля. Прежде всего, это устройство является основным связывающим элементом между двигателем и топливным насосом. Их предназначение можно описать так:
- обеспечивать правильную дозировку подаваемого в двигатель топлива;
- обеспечивать правильную струю (угол, давление, количество) смеси, а также ее подготовку;
- посреднические действия между общей системой формирования впрыска и камерой сгорания, где расположены клапана с поршнями;
- выдержка правильной кривой скорости сброса.
Конструктивные особенности форсунок напрямую зависят от конкретной модификации и способа управления (подачи смеси). Но наиболее эффективными, рациональными и практичными сегодня считаются пьезоэлектрические форсунки. Их преимущество в возможности многократного впрыска за один цикл, а также скорости срабатывания.
Датчик кислорода (лямбда-зонд)
Данный датчик остаточного кислорода (например, в выпускном коллекторе двигателя) используется во всех современных автомобилях.
Какую функцию выполняет датчик: благодаря данному датчику блок управления двигателем оценивает точное количество топлива, которое не сгорело в камере сгорания блока двигателя. Так, датчик измеряет количество кислорода в выхлопных газах. Показания лямбда-зонда позволяют приготовлять оптимальную воздушно-топливную смесь, а также регулировать количество вредных веществ в выхлопе автомобиля, уменьшая вредное воздействие продуктов сгорания топлива на человека и окружающую природу.
Признаки неисправности: если выходит из строя кислородный датчик, производительность двигателя падает, регулировка воздушно-топливной смеси не осуществляется, холостой ход становится нестабильным, уровень вредных веществ в выхлопной системе становится ненормальным, расход топлива увеличивается, а на свечах зажигания накапливается углерод. Выход из строя кислородных датчиков – весьма распространенное явление. Особенно в автомобилях, которые часто используют этилированный бензин.
При выходе из строя данного датчика на приборной панели может появиться индикатор «Check engine».
