Как проверить вентиляцию картерных газов

Роль маслоотделителя

Маслоотделитель, нередко именуемый маслопомойкой, предназначен для улавливания крупных и мелкодисперсных частиц масла. Роль его чрезвычайно важна для правильной работы датчика массового расхода воздуха (ДМРВ). Оседая на стенках впускного тракта, масляный туман очень быстро покрывается пылью. Из-за этого нарушается работа чувствительного элемента расходомера. Блок управления двигателем получает неверные показания о количестве воздуха, поступившего во впускной тракт. Поэтому принудительная вентиляция картера современного двигателя может включать в себя маслоотделители сразу нескольких типов.

Лабиринтный маслоуловитель

При движении газов через лабиринт крупные частицы масла под действием инерционных сил выталкиваются к стенкам маслоотделителя. По сепараторным пластинам масло стекает самотеком в поддон. Схожий по принципу работы маслоуловитель, состоящий из набора пластин, устанавливается в клапанной крышке инжекторных двигателей ВАЗ.

Циклический маслоуловитель

Предназначен для улавливания мелкодисперсных частиц масляной взвеси. При прохождении картерных газов по окружности корпуса маслоотделителя капли масла смещаются наружу, оседая на стенках корпуса маслоуловителя.

Маслоотделитель с фильтрующим элементом

Внутри корпуса устанавливается фильтрующая бумага или стекловолоконный наполнитель. Проходя через фильтр, масло задерживается на стенках фильтрующего элемента, после чего стекает в поддон.

Турбулентность потоков выхлопных газов, движущихся через шланг вентиляции картера двигателя, ухудшает равномерность наполнения цилиндров. Поэтому на многих автомобилях дополнительно установлена успокоительная камера. Помимо замедлителя потока газов, камера выступает еще и в роли дополнительного маслоотделителя.

Как работает вентиляция картера в моторе?

Надо отметить, друзья, что вентиляция картера у разных моторов и уж тем более у разных производителей имеет разнообразный конструктив, хотя некоторые элементы этой системы являются незаменимыми практически для всех вариантов исполнения.

Если точнее, то это:

  • маслоотделитель;
  • клапан вентиляции картера;
  • различные воздушные трубки и патрубки.

Давайте рассмотрим эти узлы детальнее.

Маслоотделитель

Нужен для разделения мух и котлет, а если точнее – картерных газов от смазки.

Как правило, на современные машины устанавливается комбинированный маслоотделитель, который объединяет в себе лучшие стороны лабиринтных и центробежных видов. Он представляет собой устройство, в которое из картера подаётся масло, насыщенное картерными газами – их то нам и нужно разделить.

Первым делом поступившая смесь раскручивается, в результате чего более тяжёлая смазка оседает на стенках отделителя, благодаря центробежным силам и стекает в картер.

Газы, в свою очередь попадают в лабиринт выходной успокоителя, где происходит их окончательная фильтрация.

На этом путь газов не заканчивается.

Клапан вентиляции.

Этот узел регулируется отрицательным давлением во впускном коллекторе. Если разряжение небольшое, путь газам открыт и они поступают к впускным клапанам, а затем и в цилиндры, где благополучно сгорают.

Рекомендуем: Когда менять масло в МКПП (механической коробке передач), как часто, и нужно ли это

Если разряжение велико – то тогда клапан вентиляции находится в закрытом состоянии. Такой вот алгоритм работы системы.

Что ж, коллеги-автолюбители, как мы видим, вентиляция картера, не представляет собой ничего сложного, хотя работу выполняет полезную не только для экологии, но и для двигателя автомобиля.

О том какие ещё интересные инженерные решения встречаются в современных машинах, мы обязательно рассмотрим в следующих статьях, не пропустите!

Тэги

двигатель

Штуцер вентиляции картера

На карбюраторах «Солекс», кроме того, всегда имеется штуцер вентиляции (без него система вентиляции не работает). Штуцер очень важен для стабильного функционирования вентиляции картера двигателя, и вот по какой причине. Иногда качественного удаления газов не происходит из-за того, что в воздушном фильтре разрежение имеет малую величину. И тогда с целью увеличения работоспособности системы в нее вводят добавочную ветвь (обычно ее называют малой).

Она как раз и соединяет задроссельную зону со штуцером, по которому осуществляется отвод от ДВС картерных газов. Подобная дополнительная ветвь имеет совсем небольшой диаметр – не более нескольких миллиметров. Сам же штуцер находится в нижней зоне карбюратора, а именно – под насосом ускорения в области дроссельной заслонки. На штуцер натягивают специальный шланг, который выполняет вытяжную функцию.

Мнение экспертаРуслан КонстантиновЭксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.Главная → Обслуживание и Ремонт → Двигатель →

Неисправность системы вентилирования картерных газов может привести к повышенному расходу масла и даже необходимости капитального ремонта двигателя

Поэтому важно не только понимать, как работает вентиляция картера, но и знать признаки поломки. Рассмотрим принцип работы, устройство клапана PCV, а также способы проверки и диагностики системы

Когда требуется диагностика вентиляции картерных газов

Когда автомобиль исправен, проверку можно не проводить. Но после капитального ремонта мотора подобная процедура обязательна. Она позволяет убедиться в точном геометрическом соответствии подобранных деталей. Рекомендуется проведение осмотра при подозрительно высоком расходе масла в машинах с открытыми вентиляционными системами.

Если система закрытая, диагностику осуществляют при попадании масла во впускной коллектор. Эта операция может производиться с целью обнаружения повреждений двигателя. Например, часто проблемы бывают вызваны износом уплотнителей стержней клапанов или поршневых колец.

Вентиляция способна достаточно долго прослужить, так у нее простая конструкция. Обычно встречаются только две поломки, первая — забиваются сепараторы клапанной крышки. Второй вариант — выход клапана из строя.

Клапан работает в нескольких режимах, а его положение зависит от состояния двигателя. На холостом ходу он открывается частично и не пропускает газы полностью. По мере открытия дроссельной заслонки зазор увеличивается.

Когда двигатель заглушен, зазор закрывается до конца. Если клапан закоксовывается или лопается, то начинает работать неправильно. В такой ситуации он всегда открыт или наоборот, закрыт.

Работа вентиляционного клапана
Состояние мотора Остановлен Холостой ход Нормальная работа Высокая нагрузка и ускорение
Положение клапана
Клапан PCV Закрыт Приоткрыт Нормально открыт Открыт полностью
Разряжение во впускном коллекторе Отсутствует Высокое Среднее Низкое
Поток картерных газов Отсутствует Малый Средний Большой

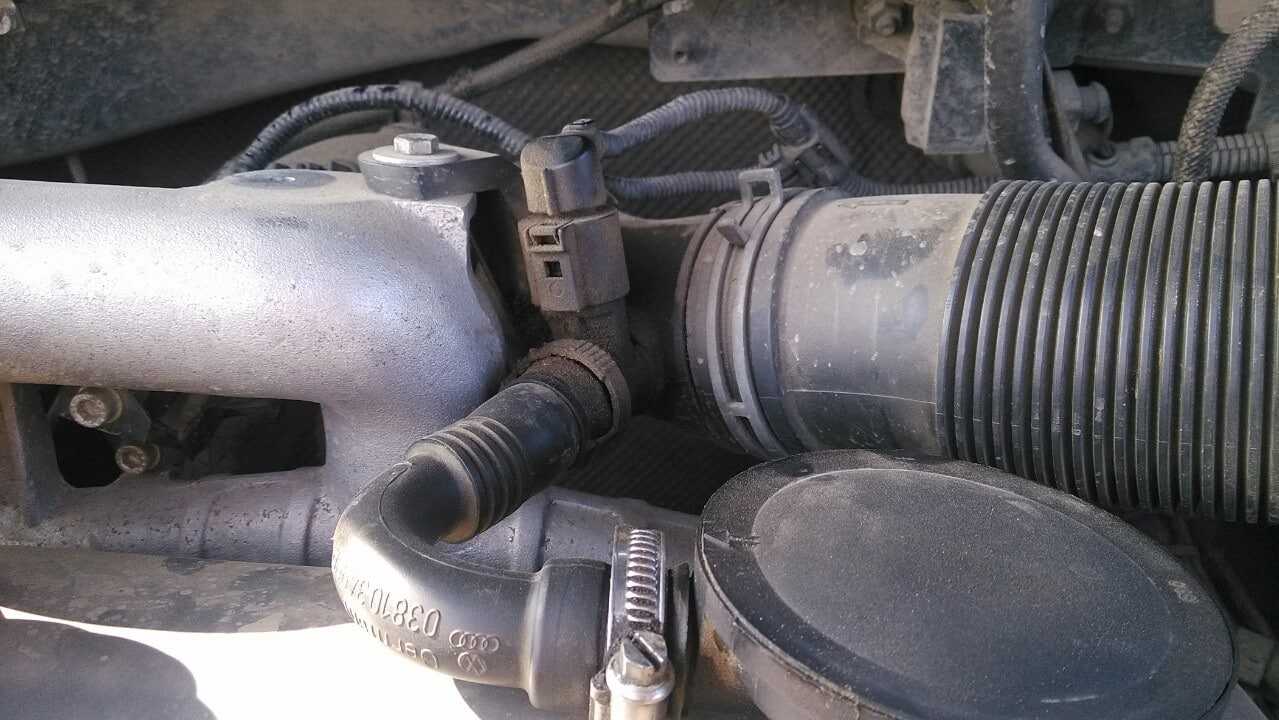

Как проверить клапан вентиляции картерных газов

В современных автомобильных двигателях применяется КВКГ мембранного типа (PCV). Устроен подобный клапан чрезвычайно просто, в стандартном варианте он имеет:

  • корпус, на котором имеются два штуцера – для подачи картерных газов и для их отвода;
  • крышку;
  • диафрагму (мембрану клапана вентиляции картерных газов);
  • возвратную пружину.

Принцип работы такого механизма следующий:

  • когда мотор заглушен, под силой пружины клапан перекрывается мембраной;
  • на холостых оборотах под воздействием разряжения мембрана начинает преодолевать силу пружины, и часть КГ проходит из ДВС во впускной тракт;
  • на больших оборотах диафрагма полностью освобождает канал, и картерные газы засасываются во впускной коллектор в полном объеме.

По мере засорения клапан перестает работать, но прежде чем менять КВКГ, все же следует его проверить. Снятый с двигателя исправный КВКГ должен продуваться в одну сторону, в обратном направлении воздух через него проходит в небольшом объеме.

Еще клапан можно проверить на работающем двигателе, для этого от устройства нужно отсоединить шланг со стороны впускного тракта. На исправном КВКГ присутствует разрежение, и если к штуцеру приложить палец руки, будет чувствоваться, как палец «присасывается». При неисправном устройстве разрежения не создается.

Через систему вентиляции двигателя можно проверить, насколько хорошо себя «чувствует» поршневая группа ДВС. Делается проверка следующим образом – между PCV и впускным коллектором устанавливается простой прозрачный топливный фильтр. Если за небольшой пробег в фильтре появляется масло и копоть, значит, поршневые кольца не в порядке, и мотору необходим ремонт.

Зачем требуется проводить чистку вентиляции, в которой скапливаются картерные газы

Проведение чистки системы вентиляции картерных газов необходимо для каждого автомобиля, ведь если этого не сделать, транспортное средство не сможет нормально работать. Наверняка многие водители с наступлением зимы заметили, что во время запуска мотора при минусовой температуре происходит выдавливание сальников, что ведёт за собой вытекание масла из многих частей двигателя.

  • уплотнители шлангов;
  • сами шланги;
  • маслозаливная горловина;
  • масломерный щуп.

В каждом случае данное явление вызывает серьёзное нарушение работы мотора, поскольку отсутствие масла или его сильное вытекание во время работы автомобиля сильно усугубляет и без того неприятную ситуацию

Чтобы не вызвать поломку машины, важно знать причину вытекания механической жидкости

Специалисты утверждают, что вытекание масла в большинстве случаев происходит в результате полного отсутствия или несвоевременной очистки вентиляции, где скапливаются картерные газы. Если чистка проводилась давно, в вентиляции скопилось большое количество грязи, отложений смолы и так далее.

А еще интересно: Скрип колодок: Как исправить свист при торможении

Хотя этот вид чистки относится к операциям регламентных работ, проводимых в результате технического обслуживания транспортного средства, некоторые водители пренебрегают такой процедурой.

Несвоевременное очищение вентиляции, где происходит скопление картерных газов, ведёт к забиванию маслоотделителя и самой вентиляции. В итоге хозяина автомобиля ждут неприятные поломки, а также вытекание большого количества масла при минусовой температуре, ведь в холодное время года смазка замерзает, значит, вырабатываемые машиной газы не могут попасть в окружающую среду через вентиляцию.

Чтобы не усугубить работу собственного транспортного средства, рекомендуется регулярно чистить вентиляцию картера. Но как это правильно делать?

Зачем нужна система вентиляции картера

Дело в том, что при работе двигателя внутреннего сгорания неизбежно проникновение некоторого количества газов из камеры сгорания в картер двигателя. Эти газы просачиваются через неплотности между поршнем и стенками цилиндра. Плюс ко всему, от перепадов температур постоянно меняется давление в картере. Прорвавшиеся газы пагубно влияют на свойства масла и окружающую среду, а также повышают давление в картере, что неизбежно приведёт к течи в местах уплотнений двигателя и перерасходу масла.

Вот для отвода этих газов и для снижения давления в картере двигателя и нужна данная система.

Из чего состоит

  1. Патрубки, шланги;
  2. Маслоотделитель;
  3. Регулирующий клапан.

В классических моделях ВАЗ вентиляция картера двигателя упрощена, в ней нет клапана.

Схема работы

  1. Газы, через шланги попадают в маслоотделитель, где происходит отделения паров масла от газов;
  2. Далее они поступают в клапан вентиляции. Он соединен со впускным коллектором. Разряжение в нем «отсасывает» их обратно во впуск.

Таким образом, избавляемся от избыточного давления.

В отечественных машинах роль маслоотделителя играет сапун. Он напрямую связан с силовым агрегатом. Масло, проходя через него, оседает на его стенках. Он напрямую связан с впуском. Одна шланга подключена к корпусу воздушного фильтра, откачка происходит во время нагрузки двигателя. Вторая шланга подключена к карбюратору, ниже дросселя. Она нужна для вентиляции картера на холостых оборотах ДВС.

Видео:Система вентиляции картера

Маслоотделитель

Он бывает:

  1. Тангенциальный;
  2. Лабиринтовый.

В первом случае картерные газы под углом входят в корпус маслоотделителя. Они закручиваются, получают тангенциальное ускорение. За счет центробежной силы масляная эмульсия и пары остаются на стенках отделителя, стекают обратно в поддон ДВС. Газовый поток поступает дальше в клапан.

Реклама:

Второй тип имеет в своей конструкции лабиринт (логично предположить из названия). Картерные газы проходя по нему, ударяясь о его стенки стекает в отстойник.

Клапан вентиляции картера

Необходим для регулировки интенсивности «отсоса». Во впускном коллекторе двигателя на разных режимах работы может образовываться большое разряжение. Через систему вентиляции в картере может создаваться большой вакуум. Чем выше он будет, тем больше продуктов сгорания топливовоздушной смеси будет «пробиваться» через компрессионные кольца в объем мотора.

При создании избыточного давления клапан открывается, газы «засасываются» во впуск, давление снижается. При образовании вакуума, он закрывается, предотвращая создания большого разряжения. Таким образом, происходит регулировка высасывания остатков сгорания топлива, паров бензина и т.д. из ДВС.

Последствия неисправной вентиляции картера

Последствия высокого давления в картерном пространстве:

  1. Нарушение резиновых уплотнений коленчатого и распределительного вала. Через выдавленные сальники двигатель будет терять масло. Если вовремя не заметить резкое снижение уровня, масляное голодание может привести к износу трущихся пар, провороту вкладышей.
  2. Поломка турбины. После смазывания и охлаждения деталей турбокомпрессора масло самотеком должно сливаться в поддон. Если в картерном пространстве будет подпор газов (своеобразная пробка), объем моторного масла, прокачиваемого через турбину, резко снизится. Из-за ухудшения теплоотвода масло начнет коксоваться внутри каналов и на раскаленных трущихся парах. Последствие – задиры на вкладышах и валу турбины, что равнозначно глубокой реставрации либо замене картриджа/турбокомпрессора в сборе.
  3. Выдавливание щупа и забрызгивание маслом подкапотного пространства. В некоторых случаях щуп вылетает с такой силой, что оставляет заметную вмятину на капоте. В таком случае только мойкой подкапотного пространства не отделаться.

Уход за системой вентиляции картерных газов

Со временем в системе ВКГ накапливаются смолистые отложения, каналы и шланги от грязи забиваются. Чтобы вентиляция засорялась как можно реже, необходимо:

  • заливать в двигатель качественное моторное масло, оно при угаре оставляет минимум отложений, еще рекомендуется заливать один и тот же сорт масла;
  • заправляться на проверенных заправках хорошим топливом;
  • если внутри двигателя скапливаются отложения, производить замену масла с промывкой.

Допускать сильного засорения СВКГ не следует, промывку системы необходимо делать регулярно. Понять, есть ли грязные отложения на внутренних деталях двигателя, не так сложно, достаточно снять крышку маслозаливной горловины и посмотреть на нее.

Большое количество нагара и грязи на крышке говорит о том, что такими отложениями покрыты и все внутренние детали двигателя, в таком случае необходима промывка всего мотора, а не только системы вентиляции. Еще СВКГ быстро забивается, когда ДВС исчерпывает свой ресурс, и требуется ремонт поршневой группы. Если двигатель не расходует масло, а в цилиндрах нормальная компрессия, тогда и вентиляция будет в полном порядке.

Post Views: 908

Неисправность: засорилась система вентиляции картера двигателя

Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.

Признаки неисправности: засорилась система вентиляции картера двигателя

Выгоняет моторное масло из двигателя под сальники и прокладки

Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.

Масло в корпусе воздушного фильтра двигателя

(для карбюраторных двигателей)

По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.

Повышение расхода моторного масла

Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.

Замасливание электродов свечей зажигания

По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.

Причины неисправности: засорилась система вентиляции картера двигателя автомобиля

Большой пробег автомобиля

Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.

Применение некачественных масел

Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.

Износ поршневой группы двигателя

Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.

Что делать если имеются признаки засорения системы вентиляции картера двигателя?

Сменить моторное масло на соответствующее и качественное.

Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.

Примечания и дополнения

На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.

Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.

Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).

Пример: устройство системы вентиляции картера двигателя автомобиля.

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Источник

Очистка и промывка деталей системы вентиляции картера ВАЗ 2108

Общие сведения

Вам потребуются
  • динамометрический ключ
  • отвертка
  • новая прокладка крышки головки блока
  • керосин
  • чистые тряпки
  • емкость для промывки деталей
  • ключи на “8” и “10”

Промывать через каждые 60 000 км или при засорении системы вентиляции.

Если засорена система вентиляции, повышается давление в картере двигателя, из-за чего возможна течь масла через сальники и прокладки.

ПОРЯДОК ВЫПОЛНЕНИЯ1.

Откройте капот. Отверните гайку крепления крышки воздушного фильтра и снимите шайбу.

2.

Отстегните четыре пружинных зажима.

3.

Снимите крышку воздушного фильтра.

4.

Выньте из корпуса фильтрующий элемент.

5.

Ослабьте затяжку хомутов и снимите шланги с патрубков на крышке головки блока цилиндров.

6.

Отверните четыре гайки.

7.

Снимите со шпилек корпус фильтра и сдерните шланг забора теплого воздуха с патрубка. Снимите шланг с корпуса фильтра, предварительно ослабив затяжку хомута.

8.

Отсоедините от шланга пластмассовый держатель, ослабьте затяжку хомута и снимите шланг с патрубка на крышке головки блока цилиндров.

9.

Отверните гайку и снимите кронштейн троса привода акселератора, оставив кронштейн висеть на тросе. Отверните две гайки крепления крышки головки блока.

10.

Снимите крышку головки блока.

11.

Отверните два болта с внутренней стороны крышки.

12.

Снимите корпус маслоотделителя.

13.

Выньте сетку из крышки головки блока цилиндров.

14.

Тщательно промойте все детали в керосине.

15.

Установите все детали в обратном порядке. Перед установкой крышки головки блока обязательно замените прокладку. Гайки крепления крышки го- ловки блока надо затянуть моментом 2,0-4,5 Н·м (0,20-0,45 кгс·м).

Зачем нужна чистка, ее периодичность

При забитой вентиляционной системе внутри двигателя осаживается эмульсия, содержащая сажу и остатки масла, в результате чего создается избыточное давление, приводящее к повреждению уплотнителей. Это приводит к потере герметизации и протечкам масла, что можно увидеть при внешнем осмотре блока двигателя. Картерные газы – это газы из моторных цилиндров, которые не выводятся через выхлопной клапан, а через зазоры поршней и поршневых колец выдавливаются в картер при работе двигателя. Особенно интенсивно этот процесс протекает в изношенных двигателях с большими пробегами. Для ВАЗ 2101-2107 – это пробеги 80-100 тыс. км.

Если очистка вентиляции картера не проводится вовремя, это скажется на работе системы подачи топлива. В карбюраторных двигателях загрязняется воздушный фильтр и сам карбюратор, в инжекторных – дроссельный узел, подводящий патрубок и датчики. Все это приводит к снижению мощности, проблемам с работой, в отдельных случаях полной остановке мотора. Чтобы избежать этого, в вентиляционную систему вводятся дополнительные элементы, очищающие картерные газы от эмульсий, содержащих масло.

При несвоевременной чистке картерной вентиляционной системы от избыточного давления растрескиваются шланги. Это приводит к тому, что в двигатель засасывается лишний воздух. Карбюраторные моторы не так чувствительны к этой проблеме, а в инжекторных системах резко ухудшается качество смеси, стабильность работы двигателя нарушается и его мощность снижается.

Лучший вариант, если чистка вентиляции картера на ВАЗ классика делается непосредственно перед заменой масла. Такая периодичность позволяет содержать систему в порядке, вовремя менять потрескавшиеся шланги, продлить срок работы двигателя, снизить потребление топлива без потери мощности.
