Цилиндрический редуктор

Виды мотор-редукторов

Сегодня разработано большое число вариантов мотор-редукторов, различающихся типом двигателя, принципом построения механической части и общей геометрией. Практически все возможные комбинации присутствуют в каталогах производителей.

По виду механического зацепления подразделяют цилиндрические, конические, червячные и планетарные модели. По взаимному расположению входного и выходного валов рассматривают соосные, параллельные и угловые варианты. Исходя из передаваемых мощностей выделяют модули обычного размера и мини мотор-редукторы. По типу присоединения к процессу, встречаются варианты с одно- и двухсторонним валом, а также с полым выходным валом.

Цилиндрические мотор-редукторы

Агрегаты, использующие классические цилиндрические редукторы получили большое распространение, благодаря простоте, надежности и универсальности механической части устройства. Их использование возможно в широком спектре оборудования. В зависимости от общей конструкции, цилиндрические мотор-редукторы выполняются с соосными или параллельными валами. Количество ступеней может варьироваться от одной до шести.

По способу расположения шестерен и общей компоновке выделяют горизонтальные и вертикальные модели. Такие устройства характеризуются высоким КПД, долговечностью и относительно невысокой стоимостью.  В отличие от многих других вариантов, цилиндрические редукторы обычно не допускают произвольного расположения в пространстве, что значительно ограничивает их область применения.

Конические мотор-редукторы

Устройства, собранные на основе конических шестерен, позволяют построить угловой конический мотор-редуктор. Его главной особенностью будет перпендикулярное расположение входного и выходного валов. Это ориентирует их на использование в устройствах, требующих смены направления осей. Также конические модели выгодно устанавливать в конструкциях, предъявляющих ограничение по одному из габаритных размеров устройства. Редукторы данного типа отличаются более высокой стоимостью, в виду значительной сложности изготовления отдельных деталей. Передаточное отношение конических моделей обычно невелико. Для его повышения, коническую и цилиндрическую передачи часто комбинируют, результатом чего становится коническо-цилиндрический мотор-редуктор.

Червячные модели

Сегодня, огромную популярность приобрели червячные одноступенчатые мотор-редукторы. В качестве механической передачи в них используется червячная пара. Она обеспечивает высокое передаточное отношение при сравнительно небольших габаритах. Благодаря этому стоимость червячных моделей ниже аналогов с иной конструкцией. Среди других особенностей следует выделить перпендикулярное расположение валов и самостоятельное затормаживание механизма при отсутствии внешнего поступления энергии.

В отличие от цилиндрических и конических моделей, приложение усилия к выходному валу не приведет к проворачиванию механизма. Благодаря этому такие редукторы часто используют в ответственных решениях и подъемно-транспортных устройствах. Червячные редукторы обычно не требовательны к положению установки. Благодаря герметичному корпусу их можно располагать произвольным образом, вследствие чего эти модели активно применяются для модернизации привода станков, промышленных линий и других механизмов. Среди недостатков червячных моделей обычно выделяют небольшой КПД и повышенное тепловыделение.

Планетарные и волновые мотор-редукторы

Благодаря компактности и высоким рабочим моментам, планетарные мотор-редукторы нашли широкое использование в небольших устройствах привода. Высокое передаточное отношение и способность работать с большими нагрузками, ориентирует их на использование совместно с серводвигателями промышленных роботов  и других автоматических устройств. Встречаются планетарные модели и общепромышленного применения. Благодаря особенностям конструкции зубчатой передачи, данные модели мотор-редукторов выполняются с соосными валами. Это позволяет их использовать для привода практически любых механизмов.

Дальнейшим развитием планетарных передач стали волновые редукторы. Они обеспечивают большое передаточное отношение, плавность хода и высокую точность позиционирования выходного вала. Благодаря этому такие модели стали основой построения промышленных роботов. Наряду с высокими характеристиками, данные типы передач отличаются высокими требованиями к изготовлению, а, следовательно, и высокой стоимостью, что существенно сдерживает распространение данных моделей.

Плюсы и минусы цилиндрического горизонтального редуктора

То, какие у механизма сильные и слабые стороны, определяется спецификой зубчатого зацепления, а также иных особенностей конструкции. Какие есть преимущества у горизонтальных цилиндрических редукторов:

1. Повышенный коэффициент полезного действия, который составляет от 95 до 98 %. Однако КПД будет тем ниже, чем больше ступеней. За счет минимального трения во время функционирования устройства потери энергии окажутся минимальными.
2. Механизм способен выдержать максимальную нагрузку. Если размеры цилиндрического горизонтального редуктора подобраны правильно, он сможет пропускать через себя, а также передавать большую мощность. Благодаря особой конструкции никаких заеданий в зацеплениях не будет. Во многих механизмах потери не учитываются, однако данным показателем нельзя пренебречь, если устройство высокоскоростное и с большими габаритами.
3. Минимальный люфт вала на выходе, а значит, кинематическая точность устройства высокая.
4. Устройство не перегревается, ведь нет крупных потерь энергии. Большой процент мощности идет от привода к потребителю. Небольшое количество энергии пойдет на нагрев, благодаря этому механизм функционирует в оптимальном температурном режиме. Система охлаждения не требуется практически для всех передач.
5. Узел обладает повышенной надежностью, даже если активно эксплуатируется. Именно поэтому горизонтальные цилиндрические редукторы нашли применение там, где основные узлы оборудования испытывают сильные импульсные нагрузки. Например, в дробилках, измельчителях, шредерах. Главное достоинство заключается в том, что трение скольжения минимальное, а значит, износ механизма будет небольшим. Валы, передачи и подшипники служат достаточно долго.
6. Можно подобрать цилиндрический горизонтальный редуктор с подходящим передаточным числом.

Несмотря на весомые преимущества, у данного механизма есть и свои минусы:

• Если ступень одна, передаточное число будет небольшим. Наименьшее возможное число зубьев колеса – Значит, размеры устройства будут большие, если требуются максимальные передаточные числа, например до 1:12.5.
• Цилиндрический горизонтальный редуктор работает достаточно шумно из-за того, что пары зубьев входят в контакт по очереди. Если они прямые, конструкция достаточно простая. Контакт осуществляется по всей длине зуба. За счет этого мощность передачи увеличится, однако ресурс устройства снизится, оно станет работать более шумно во время вращения. Если зацепление косозубое, каждое последующее звено захватывается постепенно, благодаря этому вибрация и удары снижаются. На вращение вала затрачивается меньше усилия.

• Отсутствует самоторможение. Не во всех случаях требуется, чтобы наружная нагрузка вращала выходной вал. В некоторых ситуациях это достоинство, в некоторых – недостаток.

• Повышенная жесткость зубчатых колес, в результате невозможно компенсировать динамические нагрузки.

Стоит отметить, что основной минус зубчатых зацеплений кроется в том, что предохранительного механизма попросту нет. Если произойдет перегруз либо резкое включение, случится проскальзывание ремня по шкиву. В результате – поломка зуба, и замены элемента в этом случае не избежать. В качестве предохранителей применяются шпонки. Подходят они на срез без запаса прочности. Выполнить замену элемента, который срезало муфтой, будет намного легче.

Чтобы приобрести нужные детали, придется потратить крупную сумму, это также весомый недостаток данного механизма. Производство деталей достаточно сложное и занимает много времени. Изменить межцентровое расстояние, к примеру, как в реечных и червячных передачах, здесь не получится. Поэтому нужно регулярно устанавливать новые шестерни, колеса и подшипники.

https://youtube.com/watch?v=WsfW2oHAqII

Процесс проектирования одноступенчатого цилиндрического редукторов

Перед тем как приступать к изготовлению этого устройства производится проектный расчет:

• подбора материалов;
• выбор максимально допустимого напряжения на качение;
• вычисление чистого полезного кручения вала.

В рамках произведения работ осуществляется подготовка эскизной компоновки редуктора.

Расчет размеров валов этого устройства производится в 2 этапа:

1. приблизительный подсчет количества оборотов чистого кручения;
2. точный расчет прочностных показателей напряжения изгиба и кручения.

Для производства подобных агрегатов рекомендуется использовать термически обработанную легированную сталь. Расчет валов при составлении проекта осуществляется в зависимости от напряжения кручения, концентрации напряжения, его циклов

Если планируется установка валов быстрого хода, то для расчета берутся во внимание меньшие значения, тихого хода — большие

Для достижения сбалансированности и соосности расположения разнообразных элементов этого устройства разрабатываются кинематические схемы одноступенчатых редукторов. Они представляют собой изображения в разных разрезах корпуса и деталей, из которых состоит редуктор, отражают их взаимное расположение, пропорции, места сопряжения и т.д.

Компоновка одноступенчатого редуктора может быть разной. Он может иметь дополнительные, существенно улучшающие его работу элементы. Например, масляный насос, который осуществляет принудительную смазку в местах, куда не попадает жидкость при вращении маховика звездочки или в редукторе червячного типа.

Создать такое устройство можно и самому, но для этого потребуется приобрести необходимые запасные части. Важным элементом редуктора, который влияет на его характеристики, является корпус и размер звёздочек, диаметр червячного механизма. Для человека, не имеющего в этом деле опыта, потребуется терпение и усердие, но достичь желаемой цели — создать редуктор с необходимыми параметрами все же можно.

Сборка устройства в этом деле является самой легкой работой, а самой ответственной и сложной — это проектирование и подбор необходимых элементов, запасных частей и деталей.

Цилиндрический редуктор — механическое устройство, предназначенное для снижения скорости вращения и увеличения крутящего момента на выходном валу. Применяется в электрических, пневматических и гидравлических приводах промышленного оборудования различного назначения. Считается одним из самых распространенных типов редукторов, отличается высоким КПД и простотой конструкции передач.

Виды редукторов

При выборе механизма и для оценки его рабочих параметров применяют такие технические характеристики редуктора:

• КПД, измеряющийся в процентах;
• тип зацепления и передачи;
• крутящий момент, предающийся входным валом;
• число передач;
• частоты вращения входного/выходного валов.

Существуют редукторы с разным числом ступеней, работающие с одной или несколькими передачами: многоступенчатые, двухступенчатые и одноступенчатые. Различие в конструкции таких редукторов заключается в параллельном размещении осей валов. Ступенью принято считать одну пару зубчатые колес, которые и являются передачей, обеспечивающей преобразование крутящего момента и частоты вращения. Количество ступеней в редукторе приравнивается к количеству валов, уменьшенному на один.

В зависимости от технических характеристик и особенностей конструкции выделяют разные виды редукторов: механические и турбинные.

Механические редукторы предназначены для уменьшения количества оборотов двигателя с одновременным повышением крутящего момента, который обеспечивает привод в промышленном оборудовании. Простейший пример редуктора – пара цилиндрических шестеренок, которые взаимодействуют, цепляясь зубьями. В таком случае ведущим колесом выступает шестеренка меньшего диаметра, а ведомой – большая.

Турбинные редукторы косозубной передачи представляют собой модульную конструкцию в чугунном корпусе. Принцип работы механизма заключается во взаимодействии косозубной шестерни и турбинного колеса. Универсальность конструкции позволяет обеспечить точный показатель крутящего момента и использовать данный тип редуктора на любых промышленных установках. Механизм работает тихо, имеет низкую себестоимость и позволяет максимально снизить затраты на обслуживание.

Мотор-редуктор

Мотор-редуктор совмещает в одном корпусе механический узел и электрический двигатель. Такой тип редуктора отличается небольшими габаритами, занимает минимум пространства, прост в монтаже и обслуживании, а также имеет высокий показатель коэффициента полезного действия. Мотор-редуктор незаменим для работы промышленного оборудования, где нужно обеспечить низкую скорость вращения. К такому оборудованию относится строительная техника, бетономешалки, конвейеры, элеваторы, дозаторы.

В зависимости от способа монтажа в промышленных машинах может быть использован: горизонтальный, вертикальный, наклонный или угловой редуктор.

Горизонтальные применяют в промышленных машинах, они выдерживают высокие рабочие нагрузки, имеют широкий диапазон крутящего момента и передаточного числа, высокий показатель КПД и низкую стоимость. Тип сцепления шестеренок в таком механизме может быть косозубным, прямозубным или шевронным.

Вертикальные используются в подъемных механизмах, устойчивы к нагрузкам переменного типа и вращаются в любом направлении, обеспечивая реверс.

Угловые модели позволяют изменить направление движения вращающегося вала под заданным углом. При этом число оборотов может оставаться неизменным или уменьшаться в несколько раз.

Редукторы цилиндрические одноступенчатые типа Ц

Редукторы этого типа имеют межосевые расстояния от 800 до 1120 мм, предназначены для привода крупных машин для длительного режима эксплуатации и рассчитаны на передачу крутящего момента на тихоходном валу от 125 000 до 355 000 Н · м при передаточных числах от 1,6 до 6,3.

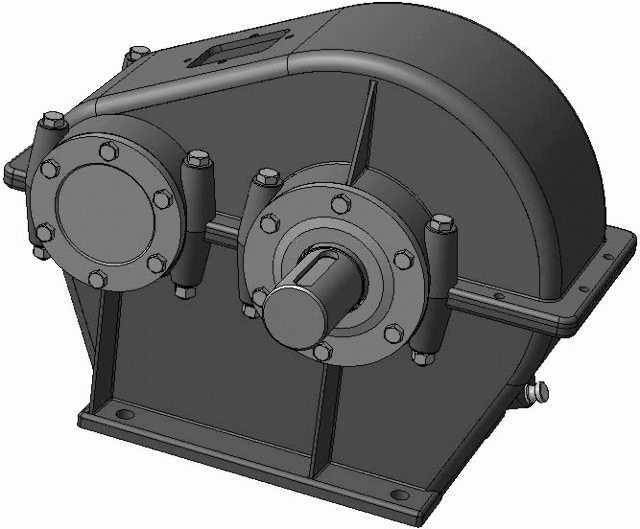

На листах 47, 48 показана конструкция редуктора Ц-800. Зубчатое зацепление — шевронное, шестерня откована вместе с валом, литое колесо насажено на вал с допусками прессовой посадки. В каждой опоре быстроходного вала установлено по два роликоподшипника с короткими цилиндрическими роликами. Безбортовые наружные кольца обеспечивают свободную установку шеврона шестерни по шеврону колеса.

При использовании двух одинаковых подшипников в одной опоре для равномерной загрузки необходимо проводить подбор по наименьшим отклонениям наружного диаметра и радиального зазора между телами качения и кольцами. Кольцо лабиринтного уплотнения торцевой поверхностью упирается в торец внутреннего кольца подшипника, с другой стороны два полукольца, установленные в канавке вала, с необходимой подгонкой по месту служат упором для лабиринтного кольца и вместе жестко крепят внутренние кольца подшипника и передают осевые силы на вал. Для удержания двух полуколец на них надевается сплошное кольцо, которое закрепляется болтами к лабиринтному кольцу, и головки болтов скрепляются проволокой.

Вал колеса установлен на двухрядных конических роликоподшипниках. Внутренние кольца от осевого смещения крепятся двумя полукольцами, закладываемыми в канавку вала, и охватываются специальной шайбой. Шайба закрепляется болтами, ввернутыми с торца вала. Два полукольца требуют слесарной подгонки при сборке редуктора, что обеспечивает плотное беззазорное соединение кольца подшипника и торца бурта вала.

Таблица 96

Габаритные и присоединительные размеры цилиндрических одноступенчатых редукторов типа Ц (лист 48), мм

Продолжение табл. 96

Таблица 97

Основные параметры зубчатых передач цилиндрических одно- и двухступенчатых редукторов типа Ц и Ц2Ш

Примечание. Z_∑ = 112 при и≤ 3,15, z_∑ = 126 при и > 3,151.

Течь масла по валу предотвращается лабиринтным уплотнением и отводом масла из полости между подшипниками и лабиринтным кольцом через отверстие в корпусе, через которое масло поступает в картер. В нижней части торцевой крышки осевого крепления наружного кольца подшипника против вертикального отверстия отвода смазки должен быть выполнен вырез для свободного прохода масла.

Корпус редуктора выполняется из чугуна, а в более ответственных случаях — из литой стали. К нижней части корпуса крепится на болтах сварной поддон, и к нему приваривается труба для отвода масла из картера. Верхняя часть корпуса состоит из двух частей толстой рамы и сварного кожуха. Рама на болтах крепится к нижней части корпуса и совместно с ним ведется расточка отверстий под подшипники. Сварной кожух крепится болтами к раме через фланец.

Централизованное смазывание зацепления и подшипников обеспечивается подачей охлажденного масла через отверстие, просверленное с торцевой стороны корпуса, масло через трубы подводится к брызгалу и при наличии отверстий распределяется по всей длине зацепления. Есть также индивидуальный подвод смазки к каждому подшипнику.

Габаритные размеры редукторов (лист 48) приведены в табл. 96. Основные параметры зубчатых Передач цилиндрических резисторов типа Ц приведены в табл. 97.

При применении зубчатых колес с z = 17 коэффициенты смещения исходного контура должны быть  x₁=0,2; х₂ = -0,2.

По основным параметрам рассчитывается число зубьев шестерни и колеса и фактическое передаточное число, которые даны в табл. 98.

В табл. 99 приведены крутящие моменты, передаваемые тихоходными валами, и предельная частота вращения быстроходного вала.

Значения крутящих моментов Т_т приведены для шестерен из стали 35ХМ ГОСТ 4543-71 с твердостью 300…330 НВ и колес из стали 35ХМЛ с твердостью 260…290 НВ.

Таблица 98

Фактические передаточные числа и числа зубьев шестерен и колес в цилиндрических одноступенчатых редукторах типа Ц

Таблица 99

Крутящие моменты и предельная частота вращения в цилиндрических одноступенчатых горизонтальных редукторах типа Ц

Примечание. Т_т — момент, передаваемый тихоходным валом; n_Б — частота вращения быстроходного вала.

Методика выбора редукторов типа Ц такая же, как и у редукторов РЦО.

Расположение и размеры отверстий для подвода и отвода масла приведены в табл. 100.

В зависимости от типоразмера редуктора и передаточного числа в табл. 101 приведен расход масла при струйном смазывании.

Сорт масла при окружной скорости до 2,5 м/с — П-8п, свыше 2,5 и до 5 м/с авиационное МС-20, свыше 5 до 20 м/с-И-50А.

Смазывание редукторов

В зацепление редуктора подается жидкое масло. Применяются следующие способы смазывания.

1. Картерный – погружение в масляную ванну, если скорость не выше 10 м/с. При дальнейшем ее увеличении значительно возрастают потери энергии на разбрызгивание масла. Зубчатое колесо находится нижней частью на глубине двух-трех высот зуба.
2. Картерный проточный: с одной стороны в ванну агрегата подается масло, а с другой — отводится. При этом производится охлаждение масла.
3. Централизованный (струйный). Способ применяется при максимальной окружной скорости передачи более 10 м/с. Масло подается насосом к зацеплению и подшипникам. При этом оно очищается в сетчатых или пластинчатых фильтрах и охлаждается водой через стенки трубчатых холодильников.
4. Комбинированный: одна ступень может смазываться централизованно, а другая – картерным способом.

Устройство и принцип действия цилиндрического редуктора:

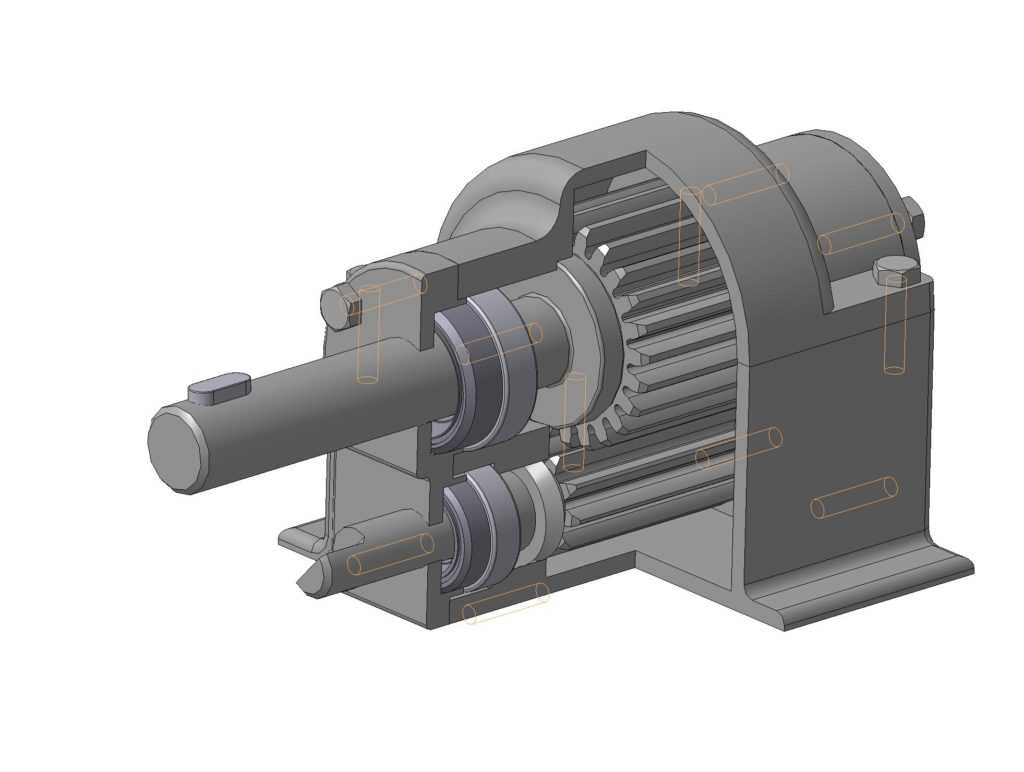

Независимо от модели, конструкция редуктора включает в себя такие основные детали, как: корпус, крышка, валы, зубчатые колеса, подшипники и уплотнители.

Зубчатые колеса в зацеплении друг с другом образуют цилиндрические зубчатые передачи, состоящие из пары зубчатых колес. Их исполнение может быть следующим: развернутым, раздвоенным или соосным.

Входной и выходной валы подсоединяются к двигателю и рабочей машине с помощью муфт или других соединительных элементов.

Общий принцип действия такого редуктора схож с другими видами и заключается в следующем: после приложения вращающего момента к входному валу, он с помощью цилиндрической зубчатой передачи передается последовательно через зубчатые колеса на выходной вал. Если в редукторе используются несколько ступеней, то вращающий момент передается через промежуточные валы с закрепленными на них зубчатыми колесами.

Какие бывают редукторы: прямой, понижающий, угловой и прочие

Механический редуктор — это механизм, передающий от двигательной установки необходимые для функционирования приводного устройства параметры крутящего момента и скорости вращения вала. Некоторые виды редукторов могут менять направление их вращения.

Редуктора с соосными (параллельными) валами, как правило, в большинстве своем представляют самые распространенные с цилиндрической зубчатой передачей. Они могут иметь различные передаточные отношения и количество ступеней преобразования. Передача хода передается плавно, практически без потерь, но изменить направление вращения вала они не могут.

Редуктор болгарки со смазкой

Угловые редукторы, которые используются в болгарках, способны обеспечить направление валов на 90°. Конические шестерни могут быть как с прямым зубом, так и с круговым. На некоторых маломощных бытовых болгарках, например, модели Bosch, используется передача с прямыми зубьями, где не предъявляются требования к плавности хода и уровню шума. Круговые зубья обладают большей несущей способностью, имеют меньший уровень шума из-за плавности зацепления, менее чувствительны к погрешностям сборки.

В зависимости от величины передаточного отношения редукторы подразделяются на следующие виды.

• Прямой. Передаточное отношение равно 1. Такой редуктор используется, например, в некоторых многовальных коробках передач грузовых автомобилей.
• Повышающий. По другому он называется мультипликатором, где передаточное отношение имеет значение меньше 1. Главное назначение мультипликатора — увеличение угловой скорости. При этом крутящий момент на выходном валу уменьшается.
• Понижающий. Здесь передаточное отношение больше 1. В большинстве случаях в различных механизмах, к таким относится и УШМ, применяется такой редуктор.

Принципов редуцирования, как и конструктивных исполнений, существует большое разнообразие. Однако каждому механизму наилучшим образом подходит определенный вид. Болгарки без конического редуктора представить уже достаточно трудно.

Корпуса редукторов

Цилиндрический редуктор при его серийном производстве снабжается, как правило, литым корпусом стандартизованного размера с использованием литейного чугуна или литейных сталей. Спецификация на эти материалы приведена в соответствующих регламентирующих отраслевых документах и ГОСТ. В тех случаях, когда требуется получить конструкцию небольшого веса, применяют корпуса из легких сплавов.

При штучном производстве чаще всего используют корпуса сварные, что позволяет реализовывать конструктивные решения, расчет и проектирование которых проводились по индивидуальному заказу.

Это интересно: Инструкция по тюнингу ГБЦ

На корпусах редукторов, как правило, имеются места для крепления в виде «ушей» и/или «лап», с помощью которых их можно передвигать и крепить по месту установки, используя сборочный чертеж на автомобиль. На выходной части валов устанавливают уплотнения для того, чтобы исключить вытекание масла. С внешней стороны корпуса редукторов могут иметь дополнительные конструкционные элементы, препятствующие увеличению внутреннего давления редуктора, которое может возникать при его нагреве в процессе работы.

Достоинства и недостатки передач в зависимости от типа зубьев

А. Колеса прямозубые

Это наиболее распространенная разновидность зубчатых колес. Их зубья располагаются в плоскостях перпендикулярных по отношению оси вращения, а линия соприкосновения зубьев у шестерни проходит, наоборот, параллельно этой оси. Колеса с прямыми зубьями обладают наименьшей стоимостью, но они обеспечивают крутящий момент, максимальное значение которого немного меньше, чем могут создавать косозубые или шевронные. Кроме того, шестерни с такими зубьями больше шумят, чем шестерни с более сложными по форме зубьями.

Б. Косозубые и кривозубые колеса

Они представляют собой усовершенствованный вариант прямозубой шестерни. У них зубья расположены, если сравнивать с прямыми зубьями, под наклоном (или по кривой линии, в случае кривозубых колес), образуя подобие винтовой линии.

Преимущества

Зацепление колес происходит менее шумно, более эффективно и плавно, если сравнивать со случаем, когда используется прямозубый вариант шестерни. Площадь соприкосновения также больше, чем у прямозубой передачи, поэтому и значение максимального передаваемого момента также повышено.

Недостатки

Во время работы косозубого/кривозубого колеса появляется механическое усилие, сдвигающее его по оси, поэтому вал должен устанавливаться только с применением упорных подшипников, для предотвращения его горизонтального смещения. Увеличение площади соприкосновения зубьев ведет также к возрастанию силы трения между зубьями, что в свою очередь является причиной появления дополнительных потерь мощности и нагрева цилиндрического редуктора, а также снижения его кпд. Для уменьшения указанных негативных явлений и их компенсации требуется применение специальных смазочных материалов. Косозубые/кривозубые колеса применяют в основном там, где требуется передача значительных крутящих моментов особенно, если вал вращается с очень большой скоростью, и есть ограничения по степени шумности, которую создает соосный цилиндрический редуктор.

В. Шевронные колеса

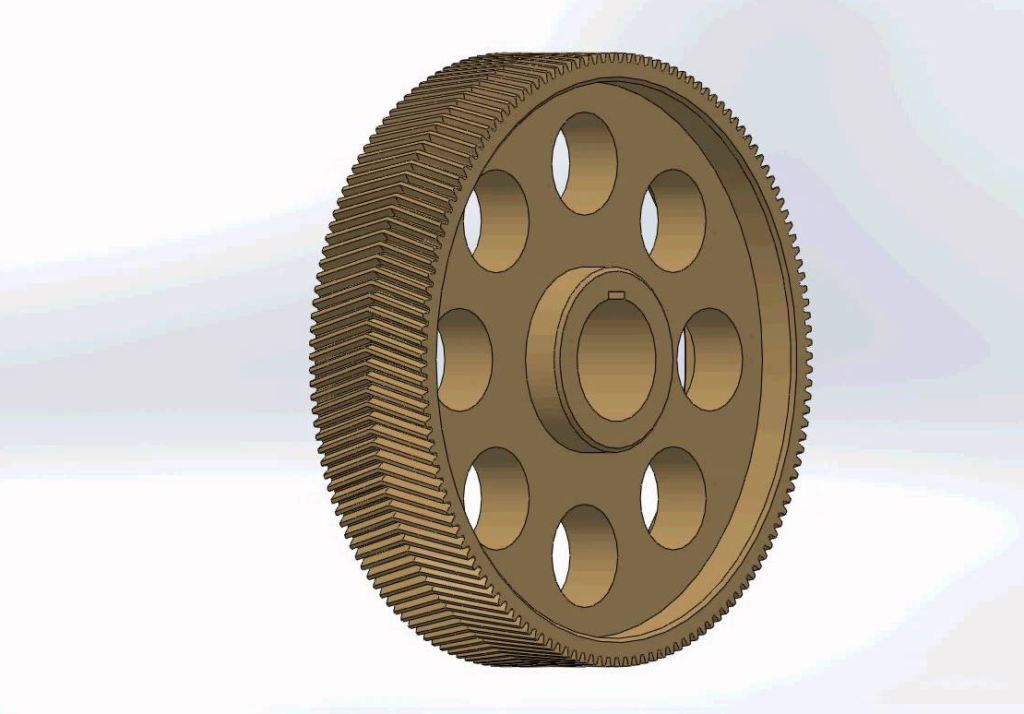

Изобретение этих колес нередко приписывают французскому предпринимателю Ситроену, хотя он просто смог во время оценить и выкупить права на соответствующий патент у польского малоизвестного сегодня механика-самоучки. Зубья шевронных колес, если смотреть на них сверху, похожи по форме на английскую букву «V». Они могут выполняться либо как цельные детали, либо получаться за счет стыковки пары колес косозубого типа.

Применение шевронных колес позволяет решить проблему возникновения на валу осевой силы, так как направленные в разные стороны усилия, действующие на обе части таких колес компенсируют взаимно друг друга. В результате отпадает необходимость в упорных подшипниках, так как передача с использованием шевронных колес является самоустанавливающейся и не имеющей тенденции к появлению осевых сдвигов. Поэтому сборка цилиндрического редуктора, оснащенного шевронными колесами, выполняется с креплением одного из валов с помощью плавающих опор (например, с использованием подшипников с цилиндрическими роликами).

Что дает наличие у редуктора нескольких ступеней передачи?

В зависимости от количества ступеней цилиндрический зубчатый редуктор называется:

• одноступенчатым;
• двухступенчатым;
• трёхступенчатым;
• многоступенчатым.

Например, у одноступенчатого цилиндрического редуктора оно, как правило, находится в диапазоне 1,5—10, у редуктора цилиндрического двухступенчатого — в пределах 10—60. А трёхступенчатые редукторы цилиндрические обеспечивают коэффициент редукции 60—400.
