Реверс редуктор собственными руками: разновидности

Устройство редуктора мотоблока

Как и любой другой механизм мотоблока, редуктор сельскохозяйственного агрегата состоит из определенных элементов. С учетом типа редуктора, его конструкция может оснащаться теми, или иными деталями. В основном, устройство редуктора в деталях выглядит следующим образом:

• Крышка и шкив;
• Подшипники;
• Втулки на входном валу;
• Рычаг регулировки и переключения;
• Вилка и ось переключения;
• Шестерня в промежуточном валу;
• Блок вала;
• Двухрядная цепь;
• Блок звездочки;
• Шайбы и сальники;
• Входной вал;
• Правая и левая полуоси;
• Двойная звездочка;
• Муфта сцепления;
• Кронштейн и пружина;
• Вилка сцепления.

О том, как устроен редуктор мотоблока, более подробно расскажет схема механизма ниже.

Несмотря на достаточно сложную конструкцию механизма, его демонтаж и обратная сборка не вызовет вопросов даже у новичка. Для этого необходимо:

1. Полностью снять редуктор с мотоблока;
2. Отвернуть винты и снять защитные крышки;
3. Аккуратно извлечь втулку на входном валу, демонтировать рычаг и вилку, переключающую механизм;
4. Снять первичный вал и шестерню с него;
5. Извлечь втулки вала и цепь;
6. Демонтировать блок вал и снять звездочки с него;
7. Извлечь промежуточный вал вместе с шестернями;
8. Снять муфту сцепления, левую и правую полуоси.

Выполнив все перечисленные действия, вы получаете редуктор мотоблока в разборе. После ремонта механизм необходимо собрать в обратном порядке.

Что такое реверс редуктор

Планируя изготовить реверсивный редуктор своими руками, необходимо прежде всего ознакомиться более подробно с этой важной деталью. Она представляет собой специальный механизм, который передавая преобразованную энергию, полученную от двигателя, приводит в действие основные механизмы агрегата

Подобные устройства повсеместно применяются в снегоходах Буран, мотоблоках различных производителей. Существует несколько разновидностей редукторов, среди которых можно упомянуть следующие типы:

Каждый тип обладает своими особенностями, преимуществами и недостатками, которые целесообразно изучить подробнее. Понижающие изделия предназначены для использования в тех случаях, когда требуется существенно уменьшить количество оборотов, повысив силу крутящего момента. Как правило, подобная потребность возникает в сфере сельского хозяйства, поскольку понижающие редукторы повсеместно устанавливают на тракторы.

Угловой редуктор представляется одним из самых эффективных, призван обеспечить корректное взаимодействие силового агрегата с трансмиссией. Благодаря простому устройству, а также длительному сроку службы подобные изделия повсеместно используются в мотоблоках различных моделей.

Наиболее простым по своей конструкции представляется шестеренчатый редуктор, который отличается высокой степенью надежности, а также высокой износостойкостью. Стоимость подобных изделий крайне мала, они используются для передачи энергии двигателя колесам.

Реверсивные модификации, например РР 300 значительно отличаются от всех прочих типов устройств, поскольку позволяют значительно расширить возможности агрегата. Они оснащены муфтой, размещенной между шестеренками конического типа, позволяют технике осуществлять движение в обратном направлении. Следует упомянуть, что данный тип механизма не позволяет развивать внушительную скорость движения.

Устройство реверсного механизма

Выяснив особенности, которыми обладает судовой дизель 3Д6 и другие виды реверс-редукторов, необходимо более подробно ознакомиться с его конструкцией. Она значительно сложнее, нежели прочие аналоги, что обусловлено необходимостью преобразования движения в обратном направлении.

К основным элементам его конструкции следует отнести:

• корпус муфты, крышка;
• диски — задний, передний, нажимной;
• валы переднего/заднего хода, а также выходной;
• шестеренчатые механизмы, включая ведущие и промежуточные элементы.

Самодельный агрегат по своим техническим характеристикам практически полностью идентичен покупным аналогам различных производителей, например, Техномастер. Однако стоимость его изготовления будет значительно ниже.

https://youtube.com/watch?v=n_GAGsHClog

Изготовление корпуса изделия

Наиболее важной деталью устройства специалисты считают его корпус. Станину нужно правильно спроектировать и собрать, потому что от нее зависит положение осей и рабочих валов, соосность отверстий для подшипников, расстояние между шестернями и ременными механизмами

В заводских условиях корпуса для понижающих редукторов делают способом литья из чугуна или сплавов алюминия. Самостоятельно сделать такую заготовку просто невозможно. По этой причине необходимо найти или переделать заводской корпус. А также его можно сварить из железного листа.

Некоторые домашние умельцы смогли найти выход простой из положения. Для того чтобы не заниматься расточными работами, необходимо полностью сваривать станину. Опорные подшипники будут устанавливаться в небольшие отрезки металлических труб. Их нужно выставить в рабочем положении, а потом хорошо закрепить крепежными материалами или сваркой.

Виды редукторов по предназначению

В зависимости от сферы, где используется устройство, преобразователи делятся на следующие типы:

• Угловой редуктор – используется в машиностроении для оснащения некоторых автомобилей и производственной техники.Такой преобразователь дает возможность эксплуатировать машину под высокими нагрузками;
• Понижающий редуктор – применяется с целью увеличения мощности. К примеру, это становится необходимым при обработке грунта, когда колеса мотоблока начинают пробуксовывать, и требуется повысить мощность мотора.Такого рода устройство редуктора мотоблока применяется при производстве дизельной и бензиновой техники с воздушной системой охлаждения. Собрать понижающий редуктор для мотоблока своими руками гораздо проще, чем конструкции других типов;

• Шестеренчатый преобразователь – используется в тяжелых мотоблоках и некоторых автомобилях.Трансмиссия состоит из дифференциалов, регуляторов и коробки;

• Червячный преобразователь – используется при производстве мотоблоков и мини-тракторов. Такая конструкция обрела популярность благодаря надежности и длительным срокам эксплуатации.

Как правило, подобный редуктор оснащается функцией реверса, что дает возможность использовать задний ход техники.

Описание понижающего и шестеренчатого привода

Понижающий редуктор служит для понижения количества оборотов и максимального увеличения мощности. Этот вид редуктора является самым надежным и мощным, потому что он имеет специальную охлаждающую систему, которая используется для охлаждения воздух, поэтому мотоблоки способны выдержать большие нагрузки и могут выполнять разнообразные функции. При вспашке даже большие глыбы не являются для них препятствием.

Шестеренчатый редуктор имеет самое простейшее устройство. Трансмиссия этого механизма является передатчиком между двигателем и колесами. Преимущество шестеренчатого редуктора заключается в его простой и надежной эксплуатации.

Как регулировать скорость?

Иногда получается так, что хочется изменить быстроту движения вашего мотоблочного устройства: увеличить или, что случается довольно редко, уменьшить ее.

Для увеличения скорости передвижения мотоблочных агрегатов обычно применяют один из двух нижеприведенных методов:

• замена колес на большие по диаметру;
• замена пары шестеренок редуктора.

Обычный диаметр колес практически всех мотоблоков составляет 570 мм. Чаще всего при замене подбирают шины с диаметром, который больше данного примерно в 1,25 раза, – 704 мм. Хоть разница в размерах сравнительно невелика (всего 13,4 см), скорость движения существенно увеличивается. Конечно, если конструкция позволяет поставить более крупные шины, можете попробовать увеличить выигрыш по скорости.

Шестереночная пара, установленная в колесном редукторе, обычно состоит из двух шестеренок с числом зубчиков 12 у маленькой и 61 у большой. Можно изменить этот показатель на 18 и 55 соответственно (только у специалистов в центрах обслуживания сельхозтехники), тогда выигрыш в скорости составит примерно 1,7 раза

Не пытайтесь самостоятельно провести операцию по замене шестеренок: здесь очень важно подобрать не только качественные детали с минимальными погрешностями, но и соответствующий шкив. Важную роль играет и фиксаторная пластина вала редуктора

Возможное решение увеличения скорости состоит и в регулировке переключателя газа: когда включается аппарат, переставьте его из первой позиции на вторую. Для понижения быстроты движения верните в исходную позицию. Конечно, для изменения скорости в меньшую сторону не нужны специальные уменьшители – достаточно не переключаться на высокие передачи.

Также возможные решения проблемы увеличения скорости мотоблока – замена мотора на более мощный и модернизация либо установка системы сцепления (в некоторых устаревших моделях она не предусмотрена).

Может помочь увеличить скорость (особенно на неровном рельефе или тяжелых почвах, где часты пробуксовки техники из-за недостаточного веса агрегата) и установка утяжелителей. Их можно изготовить и собственноручно из металлических деталей. Утяжеляющие конструкции устанавливаются на раму мотоблока и колеса. Для рамы понадобятся металлические уголки, из которых формируется самодельная съемная конструкция, то есть вы легко сможете ее снять в случае отсутствия надобности. На эту съемную дополнительную раму прикрепляют дополнительные балластные грузы. На колеса нужны диски из стали и полнотелые железные болванки с поперечным сечением в виде шестигранника. Эти детали свариваются и вставляются в ступицы. Для надежной фиксации используют шплинты, которые устанавливают в специально подготовленные отверстия.

Конечно, если под рукой нет круглых стальных элементов, вы можете заменить их практически любым подручным материалом: изделиями из железобетона или даже уплощенными круглыми флягами из пластика, внутрь которых засыпан песок.

Для ускорения мотоблока с тележкой при плохих погодных условиях – снег, слякоть, раскисшая от проливных дождей почва – можно поставить гусеницы (если конструкция позволяет). Этот метод требует установки дополнительной колесной пары и приобретения гусениц из резины довольно большой ширины. С внутренней стороны гусеничного полотна прикрепляют ограничители для надежной фиксации резины и предупреждения соскакивания ее с колесной пары.

Сколько масла заливать в редуктор мотоблока

При работе мотоблока необходимо поддерживать постоянный уровень масла в редукторе. При несоблюдении этого простого правила остатки смазочного вещества могут закипеть и заклинить детали. Масло заливают только качественное. Даже при постоянном поддерживании уровня случаются поломки. При цепной передаче рвется или вытягивается цепь. Если снаружи появляются следы масла, это признак протечки сальников. Изношенные детали требуют замены аналогичными. Лучше приобрести их от зарекомендовавшего себя с хорошей стороны производителя.

Редуктор обеспечивает бесперебойную работу мотоблока, продлевает срок его службы и увеличивает эффективность использования агрегата. В этом деле хорошим помощником является смазка его деталей. Для смазки заливается трансмиссионное масло. Возможная его марка — ZIC 10W40, Super Т-3. Уровень масла определяется таким способом:

• нужно взять проволоку длиной примерно 70 см вместо щупа и согнуть ее в дугу;
• вставить в отверстие для заливки до упора;
• вытащить самодельный щуп обратно;
• проволока должна быть смазана маслом на длину около 30 см.

Этот уровень принято считать нормой. Если масла мало, нужно долить его до нормы. В купленном редукторе уровень должен быть указан в инструкции. Китайский мотоблок может продаваться без масла.

Подключение асинхронного мотора 380 В к трехфазной сети в реверс

Схема подключения асинхронника в прямом направлении имеет определенную последовательность подачи фаз A, B, C на контакты двигателя. Ее возможно доработать, например, добавив переключатель, который бы менял местами любые две фазы. Таким способом можно получить схему реверса электродвигателя. В практических схемах такими фазами принято считать B и A.

• Пускатели магнитного типа (КМ1 и КМ2).
• Станция на три кнопки, где два контакта имеют нормально разомкнутое положение (в исходном состоянии контакт не проводит ток, при нажатии на кнопку происходит замыкание цепи), один нормально замкнутый.

Схема работает следующим образом:

• Включением автоматических предохранителей АВ1 (силовая линия), АВ2 (цепь управления) ток поступает на трехкнопочный переключатель и клеммы магнитных контакторов, которые в исходном состоянии разомкнуты.
• Нажатием кнопки «Вперед» ток проходит на катушку электромагнита контактора 1, который притягивает якорь с силовыми контактами. Одновременно при этом происходит обрыв цепи управления контактора 2, его теперь невозможно включить кнопкой «Реверс».
• Вал двигателя начинает вращаться в основном направлении.
• Нажатием кнопки «Стоп» ток в цепи обмотки управления прерывается, электромагнит отпускает якорь, силовые контакты размыкаются, замыкается блокировочный контакт кнопки «Реверс», и ее теперь можно нажать.
• При нажатии кнопки «Реверс» происходят аналогичные процессы только в цепи контактора 2. Вал двигателя будет вращаться в обратную сторону от основного направления.

Использованы материалы:

• Шестерня коническая малая Z-16 (1,65/1,85 WIRAX 5036/010660) от роторной косилки Польша. — 2 шт — 2300 руб.
• Вал приводной малого шкива 5036010260 (2 шпонки) — 2 шт — 1000 руб.
• Подшипник 180305 — 4 шт — 600 руб.
• Шпонка 12*8*50 (рот.косилки), но я ее распустил по палам, вдоль — 2шт — 100 руб.
• Всего получается материалов на 4000 руб.

Подшипники запрессованы на вал, потом вставлено в обойму, обойма стянута струбцинами по максимуму и потом проварено, чтобы утянуло метал при сварке и зажало подшипники.

Получился вот такой, самодельный угловой редуктор сделанный своими руками. Будет установлен на сегментную косилку.

Реверс редуктор входит в основную часть мотоблока — привод. От его надежности зависит долговечность мотоблока. Задачей такого редуктора является сохранение и поддержание работоспособности машины в сложных условиях.

Ходовая часть

Обратите внимание, что самоделки могут изготавливаться на колёсном или гусеничном ходу. Первый вариант встречается гораздо чаще

Если возникла необходимость сделать самодельный гусеничный мини-трактор, можем предложить интересную схему изготовления движителя. Роль катков выполняют колёса, снятые с садовой тележки, в качестве траков идут автомобильные покрышки с глубоким протектором.

Ходовая часть

Покрышки разрезаются пополам, потом соединяются вместе и заклёпываются металлическими пластинами. В результате получается гусеничная модель, с удельно низким давлением на почву и высокой проходимостью.

Если техника изготавливается на колёсном ходу, можно использовать готовые мосты от легковых автомобилей. Это применяется если мини-трактор будет полноприводный. Если схема 4х4 неважна, устанавливается любой самодельный передний мост. Он будет выполнять функцию управляемого шасси, задний мост будет ведущим.

Устройство и схема редуктора заднего моста

Редуктор — это сложное техническое устройство, состоящее из взаимодействующих между собой подвижных деталей.

Редуктор располагается в заднем мосте. Поэтому сначала рассмотрим схема заднего моста в разрезе.

• 1-подшипник дифференциала;
• 2-сапун;
• 3-корпус дифференциала;
• 4-ведомая шестерня главной передачи;
• 5-сателлит;
• 6-полуосевая шестерня;
• 7-болты крепления редуктора к картеру заднего моста;
• 8-подшипники ведущей шестерни;
• 9-манжета фланца ведущей шестерни;
• 10-фланец;
• 11-гайка ведущей шестерни;
• 12-кольцо грязеотражательное;
• 13-распорная втулка;
• 14-регулировочная прокладка (кольцо);
• 15-ведущая шестерня;
• 16-ось сателлитов;
• 17-картер редуктора;
• 18-балка заднего моста.

В конструкцию редуктора заднего моста входят следующие основные детали:

• ведущая шестеренка;
• ведомая шестеренка;
• штифт направления;
• сальники;
• барабан;
• подшипники и их крепления;
• стопорная пластина;
• сапун;
• хвостовик.

В состав главной передачи входят 2 шестеренки: ведущая и ведомая. Зацепление у них выполнено гипоидное, из-за чего зубья шестерни имеют хорошее скольжение.

Чтобы было понятно, что такое гипоидная, оно же — гиперболоидное, оно же — спироидное зацепление, приведу виды зацеплений зубчатых передач. Гипоидное зацепление требует высокой точности при изготовлении, но при эксплуатации оно обеспечивает бесшумность в работе по сравнению с цилиндрическим зацеплением.

От двигателя мощность сначала получает ведущая шестерня, затем — ведомая. Размеры шестеренок влияют на передаточное число и частоту вращения.

Двойная ГП, в свою очередь, бывает:

1. двойной;
2. разнесенной.

Двойная ГП имеет простую конструкцию. Основные детали ГП двойного типа принимают основную нагрузку и имеют большее передаточное отношение.

Что касается ГП разнесенного типа, то она имеет сложную конструкцию, по габаритным размерам меньше и эффективнее в работе. Установка разнесенного ГП позволяет повысить дорожный просвет (клиренс). Существуют также специальные проставки для клиренса, подложив которые под пружины и амортизаторы, автомобиль стает выше.

Виды одинарных передач:

1. Цилиндрическая. Это самая простая схема передачи крутящего момента. Шестерни находятся в одной плоскости. Такое зацепление обеспечивает максимальный КПД.
2. Гипоидная. Изготовление сложнее, конструкция имеет меньший вес и размеры, КПД — средний.
3. Коническая. Шестерни в конической передачи располагаются перпендикулярно друг другу, из-за чего габариты такой такой
4. Червячная. Такая передача бесшумная, работает мягко, но вырабатывает самое маленькое значение КПД.

В сложных конструкциях самый распространенный вид передачи — это гипоидная. Шестерни в нем располагаются друг к другу под некоторым углом. Из-за такого расположения контактирующих зубьев шестеренок, такой узел работает плавно, имеет меньший износ.

Самодельный редуктор для мотоблока своими руками: видео, чертеж, фото

Сделать редуктор для мотоблока своими руками – задача сложная и в то же время интересная. Это один из важных механизмов, без которого немыслима работа садовой техники с использованием мотоблока. Его главная задача – уменьшить обороты приводного вала и одновременно увеличить или уменьшить крутящий момент на привод.

Купить передающий механизм на свой мотоблок можно в специализированном магазине, но разумнее собрать редуктор своими руками, с учетом всех технических характеристик двигателя. Это будет лучшим вариантом, поскольку при конструировании механизма под конкретную силовую установку делается индивидуальный расчет, что позволит упростить задачу сопряжения его с двигателем.

Приступая к изготовлению редуктора, необходимо уточнить, какой тип механизма предпочтительнее для вашего мотоблока. Это зависит не только от мощности двигателя, но и от схемы его расположения, а также от уровня сложности поставленных задач.

Типы редукторов

Конструкция любого преобразующего устройства для мотоблока (редуктора) состоит из набора передающих движение валов или зубчатых колес разного диаметра, заключенных в прочный корпус.

Преобразующие устройства делятся на несколько видов по типу передачи:

• цепной;
• ременной;
• шестеренчатый;
• червячный (шестеренчато-червячный);
• комбинированные системы.

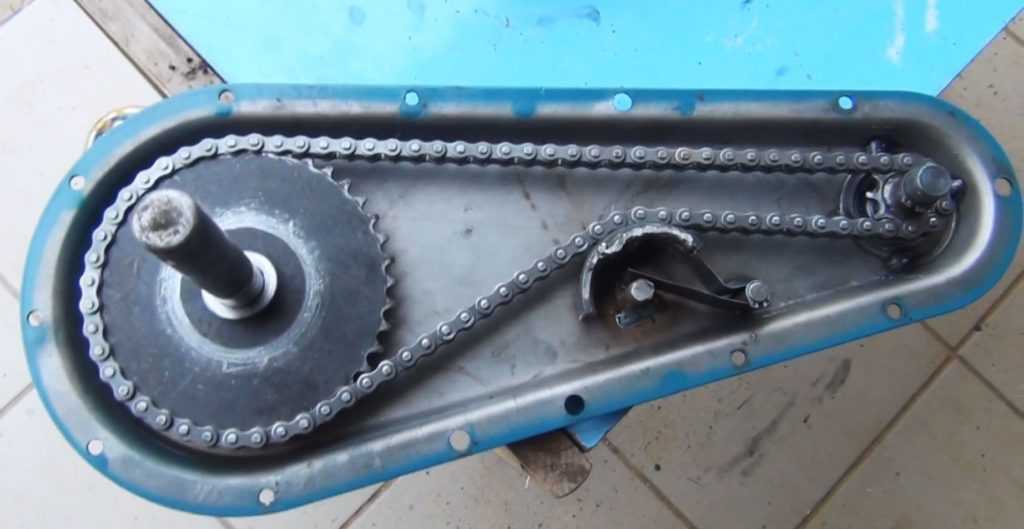

Для редукторов цепного типа передача вращения обеспечивается с использованием цепи и разновеликими звездочками, которые устанавливаются на вращательных валах. Принцип работы ременного механизма схож с цепным, но вместо звездочек и цепи используются шкивы и ремень.

Схема редуктора, собранного из деталей списанной машины

Этот редуктор собран из деталей главного привода машины ГАЗ — 69. Конические шестерни вращаются от звездочки привода, который закреплен на хвостовике. Затем крутящийся момент перенаправляется на одну из двух ведомых шестерней, которые вращаются в подшипниках под номером 206 на шлицевом валу. В нужное время работает та шестерня, которая сцепляется с втулкой реверса на центральном шлице вала. Затем карданом движение передается дифференциалу или же ведущему колесу механического транспорта.

И заключающий важный момент для владельцев мотоблоков или минитракторов. При покупке механизма цена также играет важную роль, потому что на дешевые агрегаты в основном устанавливаются неразборные редукторы. Такие механизмы ненадежны для долгосрочной работы. Этот редуктор при надобности невозможно отремонтировать, разобрать или собрать, поменять детали. Его изготавливают из металла низкого качества, детали у него негельзированные.

На дорогие агрегаты устанавливаются редукторы, которые можно разобрать, а это позволяет производить техническое обслуживание редуктора и ремонт. Как и любой другой механический транспорт нуждается в постоянной перепроверки, ремонте, обновлении, так и редуктор необходимо постоянно просматривать и контролировать. Время от времени обязательно проводить диагностику механизма, для предотвращения поломок в дальнейшем.

При покупке выгоднее купить более дорогой редуктор, потому что он послужит вам дольше.

Гордость многих дачников — самодельный мотоблок, собранный своими руками из деталей, отслуживших свой век механизмов. Поставить электродвигатель или малогабаритный бензиновый от старого мотороллера или мотоцикла на раму с колесами не составит труда даже для начинающего механика-любителя. А вот над чем придется подумать, так это над редуктором для мотоблока.

Особенности

Из главных преимуществ цепных редукторов можно выделить:

• Наличие функции реверса;
• Простую эксплуатацию;
• Высокий уровень надёжности транспортера.

Наиболее частые поломки цепных редукторов связаны с разрывом цепи или с её растяжением. Эти неисправности очень легко устраняются даже людьми, не имеющими особых технических навыков. Это большой плюс, так как ремонт цепного редуктора не требует обращения к специалисту.

Редуктор имеет достаточно простое строение. Из его составляющих можно отметить цепь и две звёздочки, верхней и нижней. Нижняя звёздочка расположена на рабочем валу, за счёт чего происходит работа механизма, в котором для уменьшения его износа используется смазка. По такому же принципу работает ручной цепной редуктор. Имеющееся передаточное число на звёздах, позволяет увеличить усилие на фрезах. В данном варианте имеется тонкий корпус, так как за счёт этого происходит максимальное заглубление фрез. Корпус оснащён отверстиями с подшипниками, на них и расположены валы. Ниже будет описан процесс, как сделать самостоятельно сборку цепного редуктора и провести расчет.

Как сделать редуктор на мотоблок своими руками

Самодельный редуктор для мотоблока требует для изготовления подготовки инструментов. Для плодотворной работы понадобятся:

• отвертки разных размеров;
• ножовка по металлу;
• пассатижи;
• тиски слесарные;
• сварочный аппарат;
• молотки разного веса;
• резина для прокладок;
• дрель со сверлами.

В процессе работы могут потребоваться и некоторые другие инструменты. Из материалов нужно приготовить валы и подшипники, звездочки и цепи, ремни и шестерни. Для замеров деталей можно использовать штангенциркуль. Перед работой нужно выполнить простейшие чертежи.

Подготовка

Итак, инструменты и эскизы готовы, нужно подготовить материал для сварки корпуса или взять готовый. Сварить можно из кусков нержавеющей стали. В готовый корпус должны свободно входить приготовленные шестерни. Их можно позаимствовать у старой бензопилы. Годится марка Дружба или любая другая. Пилу нужно аккуратно разобрать и вытащить целые шестеренки вместе с валами. Их очищают и моют, затем подбирают по размерам в соответствии с передаточным числом.

При расчете передаточного числа за основу следует взять количество холостых оборотов коленчатого вала двигателя и прибавить к ним 10%.

Нельзя также заменять подшипники втулками. При разборе старой пилы об этом нужно помнить.

Сборка

При сборке изделия детали аккуратно вставляются на свои места в корпус и проворачиваются. Корпус должен закрываться герметично. Это предохранит детали от попадания на них пыли и грязи. На валах устанавливаются сальники. Внутрь корпуса заливается смазочная жидкость. Подключается самодельное устройство таким же способом, как и штатный редуктор. Для его испытания запускают двигатель и прокатывают его по земле. Детали должны немного приработаться друг к другу.
