Ваз 2105 - снятие и замена рулевого редуктора

Устройство рулевого управления

По своему устройству рулевое управление ВАЗ представляет собой достаточно простой, но технически продуманный механизм. Самая интересная его часть — рулевая трапеция, которая состоит из весьма большого количества рычагов и тяг. С виду рулевой механизм ВАЗ 2105 довольно хлипкий, но на самом деле он выдерживает даже очень тяжелые дорожные условия. Конструкция не такая уж архаичная, рулевая колонка ВАЗ имеет специальную пластину, благодаря которой вал, состоящий из нескольких ступеней, складывается при аварии, а рулевое колесо не травмирует водителя. Червячная передача редуктора ВАЗ и система рычагов значительно снижают усилие, которое водитель тратит на поворот колеса. Несмотря на это, для вождения «пятерки», да и любой другой «классики», требуется немалая физическая сила.

Внутри рулевой колонки «пятерки» расположена карданная передача, которая ведет к редуктору. Для соединения используется крестовина рулевого вала ВАЗ. Весь механизм достаточно надежен, выдерживает очень продолжительные пробеги. Все части изготавливаются из высококачественной стали и тщательно проверяются перед сборкой или продажей. Благодаря этому аварий «жигулей» из-за полного отказа рулевого управления крайне мало, а ремонт несущих частей требуется только при серьезных повреждениях.

Вот этот агрегат

Самая сложная деталь механизма — рулевой редуктор, который основан на червячной передаче. Поскольку червячная передача изначально славится зазорами и подвержена выработке, в корпус редуктора вмонтирован специальный регулировочный болт. Он прижимает вал сошки, не давая зазорам привести к биению колеса.

Механизм рулевого редуктора находится в масляной ванне, за счет этого снижается его износ. Заливается в редуктор обычное трансмиссионное масло, аналог ТАД-17. Тяги рулевого управления «пятерки» крепятся на шарнирах, защищенных резиновыми пыльниками. Постоянного шприцевания и смазки рулевое управление не требует, однако необходимо периодически осматривать пыльники на целостность. Для сборки или разборки тяг понадобятся специальные съемники, их можно изготовить самостоятельно.

РЕГУЛИРОВКА РУЛЕВОЙ КОЛОНКИ

К регулировочным работам рулевого редуктора на ВАЗ 2107 прибегают в том случае, когда руль стал туго вращаться, при вращении появились заедания либо при перемещении рулевого вала по оси при прямо расположенных колёсах.

Для регулировки рулевого управления нужно знать, какой элемент за что отвечает

Чтобы выполнить регулировку рулевой колонки, потребуется помощник, а также ключ на 19 и плоская отвёртка. Процедура проводится в такой последовательности:

Машину устанавливают на ровной горизонтальной поверхности с прямолинейно расположенными передними колёсами.
Открывают капот, очищают рулевой редуктор от загрязнения. Винт регулировки находится сверху крышки картера и защищён пластиковой пробкой, которую поддевают отвёрткой и снимают.

Перед регулировкой редуктора снимают пластиковую пробку

Регулировочный элемент зафиксирован специальной гайкой от самопроизвольного откручивания, которую ослабляют ключом на 19.

Чтобы регулировочный винт самопроизвольно не ослабился, используется специальная гайка

Помощник начинает интенсивно вращать руль вправо и влево, а второй человек регулировочным винтом добивается нужного положения в зацеплении шестерён. Руль в этом случае должен вращаться легко и иметь минимальный свободный ход.

Регулировка осуществляется путём вращения регулировочного винта с помощью отвёртки

Когда регулировка будет завершена, винт удерживают отвёрткой и затягивают гайку.

МАСЛО В РЕДУКТОРЕ

Чтобы уменьшить трение внутренних элементов рулевой колонки, в механизм заливают трансмиссионное масло GL-4, GL-5 с классом вязкости SAE75W90, SAE80W90 или SAE85W90. По старинке для рассматриваемого узла многие автовладельцы используют масло ТАД-17. Заправочный объём редуктора на ВАЗ 2107 равен 0,215 л.

ПРОВЕРКА УРОВНЯ МАСЛА

Чтобы избежать преждевременного выхода из строя деталей механизма, периодически необходимо проверять уровень масла и производить его замену

Стоит принять во внимание, что жидкость из редуктора хоть и медленно, но подтекает, причём утечка происходит независимо от того, новая установлена колонка или старая. Проверку уровня выполняют следующим образом:

Ключом на 8 откручивают пробку заливного отверстия.

Заливная пробка отворачивается при помощи ключа на 8

При помощи отвёртки или другого инструмента оценивают уровень масла в картере. Нормальный уровень должен быть по нижнему краю заливного отверстия.

Для проверки уровня масла в редукторе подойдет отвёртка или другой инструмент

Если нужно, производят доливку смазки с помощью шприца, пока она не начнёт вытекать из заливного отверстия.
Закручивают пробку и протирают рулевой редуктор от подтёков.

КАК ЗАМЕНИТЬ МАСЛО В РЕДУКТОРЕ

Что касается замены масла в рулевом устройстве, то эту процедуру следует проводить раз в полтора года. Если было принято решение о замене смазки, нужно знать, как выполнить процедуру. Помимо новой смазочной жидкости понадобятся два шприца как можно большего объёма (приобретаются в аптеке) и небольшой кусочек шланга для омывателя. Процедура проводится в следующем порядке:

Ключом отворачивают заливную пробку, на шприц надевают отрезок трубки, втягивают старое масло и сливают его в подготовленную тару.

Старую смазку удаляют из рулевой колонки с помощью шприца

Вторым шприцем заливают в редуктор новую смазку до нужного уровня, при этом рекомендуется вращать рулём.

В шприц набирают новую смазку, после чего заливают её в редуктор

Закручивают пробку и вытирают следы масла.

ВИДЕО: ЗАМЕНА МАСЛА В РУЛЕВОМ РЕДУКТОРЕ «КЛАССИКИ»

Несмотря на сложную конструкцию рулевого механизма «семёрки», профилактику, ремонт или замену узла может выполнить каждый владелец этого автомобиля. Поводом для ремонта являются характерные признаки неполадок в работе механизма. При обнаружении деталей с видимыми повреждениями, их замену производят в обязательном порядке. Поскольку рулевая колонка представляет собой один из ответственных узлов автомобиля, все действия нужно выполнять в строгой последовательности.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Замена сальников

При обнаружении течи масла в узлах машины необходимо, чтобы была произведена замена сальников редуктора ВАЗ 2107.

Замена манжеты ведущей шестерни редуктора заднего моста авто ВАЗ 2107

Неисправности заднего моста от утечки масла :

Неисправность	Метод устранения
Непрерывный повышенный шум, когда работает задний мост	Восстанавливается уровень масла и проверяется отсутствие утечки через уплотнения. При необходимости выполняется замена сальника заднего редуктора на ВАЗ 2107
Шум возникает при разгоне автомобиля	Восстанавливается уровень масла и проверяется отсутствие утечки через уплотнения. Если нужно, производится замена сальника заднего редуктора ВАЗ 2107.
Повреждения уплотнительных прокладок, приводящие к утечке масла	На ВАЗ 2107 замена сальника заднего редуктораи в других узлах машины.

Чтобы заменить сальник редуктора ВАЗ 2107 на его ведущей шестерни понадобятся:

Ключи гаечные на «13» и «24».
Отвертки.
Штангенциркуль.
Динамометрический ключ.
Динамометр.
Монтажная лопатка.
Прочный шнур.

Инструкция для снятия манжеты

Замена сальника в редукторе ВАЗ 2107 начинается со слива масла из картера, установленного на заднем мосту. После этого пробка на маслосливном отверстии закручивается обратно.
Из балки на заднем мосту вынимаются обе полуоси.
Откручиваются четыре гайки и вынимаются болты, соединяющие фланец карданного шарнира и фланец ведущей шестерни. Для фиксации кардана(см.Ваз 2107 ремонт кардана своими силами) от проворачивания, его нужно удерживать монтажной лопаткой.
Фланцы разъединяются при помощи отвертки.
На фланец ведущей шестерни наматывается прочный шнур. Для этого необходимо сделать несколько оборотов вала. Затем, сматывая шнур с помощью динамометра, проверить момент сопротивления при проворачивании ведущей шестерни. Запоминается его значение

Это очень важно, когда выполняется на ваз 2107 замена сальника редуктора заднего моста
Отворачивается гайка, удерживающая фланец ведущей шестерни, который фиксируется специальным ключом, и удаляется плоская шайба.

Фиксация фланца при откручивании гайки

Фланец снимается.
Сальник ведущей шестерни вынимается из горловины картера узла, для чего он поддевается отверткой.

Снятие сальника из горловины картера узла

Установка нового сальника

Посадочное место очищается от следов коррозии.
Смазкой Литол-24 смазываются рабочие поверхности картера новой манжеты.
Сальник ставится на место и через оправку легкими ударами молотка запрессовывается в картер редуктора. Не допускается перекоса сальника. Глубина запрессовки составляет 1,7 – 2 миллиметра от торца картера.

После того как произведена замена сальника на редукторе ваз 2107,устанавливается фланец ведущей шестерни и шайба.
Фланец удерживается специальным ключом и заворачивается фиксирующая его гайка. Момент затяжки зависит от момента сопротивления ведущей шестерни к проворачиванию, и равняется 117 – 254 Н-м. Начинать затяжку необходимо с меньшего момента, периодически проверяя момент сопротивления затягивается гайка.

Как проверить состояние сальников рулевой рейки

Поскольку сальники отделяют распределитель гидроусилителя от редуктора и подкапотного пространства, то для их проверки вам нужно выполнить следующие действия:

на протяжении недели раз в день проверять уровень жидкости в бачке ГУР, падение уровня говорит об утечке;
осмотреть все элементы распределителя, ища любые потеки ATF, если их нет, то проблема не в верхнем сальнике, поэтому заменять его не требуется;
осмотреть гидроцилиндр, особенно место его примыкания к корпусу рейки, если есть потеки, виноват правый или левый сальник, если же нет, но снизилась эффективность усилителя руля, то проблема в изношенном уплотнительном кольце поршня;
тщательно отмыть подкапотное пространство, уделив особое внимание рулевой рейке;
через 3–5 дней интенсивной езды осмотреть гидрораспределитель со всех сторон, если из-под пыльника появится потек АТФ, то замены требует верхний сальник.

Такой порядок действий применим для любого автомобиля с гидроусилителем руля, оценить же состояние сальника в машинах без ГУР гораздо сложней, для этого придется снимать, затем разбирать рулевую рейку. А после снятия старого, пусть даже еще нормального сальника, нужна его замена, поэтому проверяют и меняют деталь только во время любых ремонтных работ, связанных с разбором этого механизма.

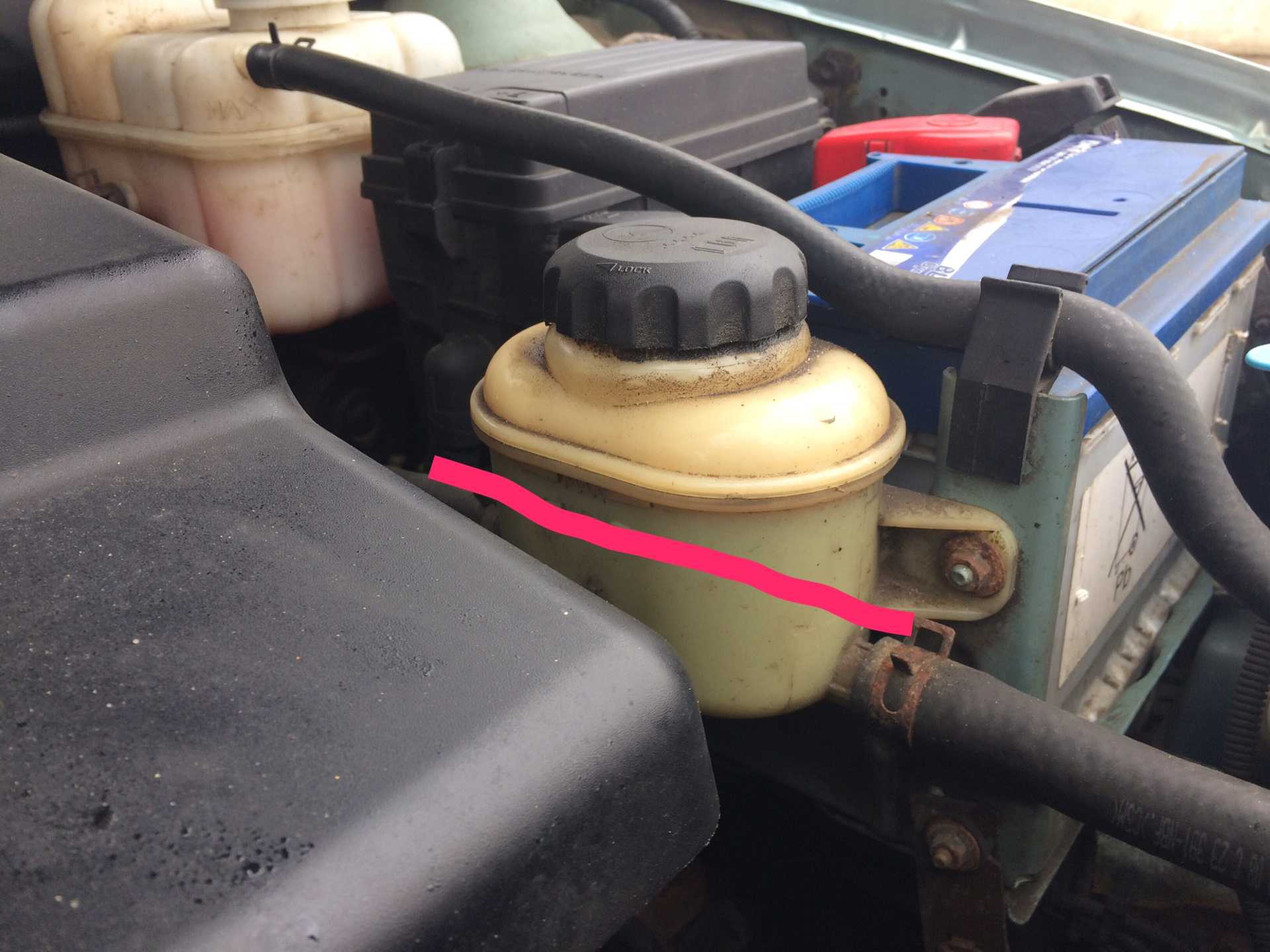

Падение уровня жидкости – главный признак изношенного сальника

Где расположен сальник

В рулевой рейке установлено немало уплотнителей, но не все из них являются сальниками, то есть деталями, разделяющими жидкую/воздушную среду с одинаковым давлением:

Уплотнители на краях гидравлического цилиндра, хоть и выполняют сходную функцию, являются правой или левой манжетами, удерживающими огромное давление ATF.
Уплотнители, стоящие по краям корпуса, являются центральным или правым и левым пыльниками, ведь количества смазки недостаточно для образования жидкой или даже вязкой среды.

Под определение сальника подпадают только уплотнители редуктора и гидрораспределителя, ведь редуктор механизма полностью заполнен консистентной смазкой, а участки с высоким давлением АТФ в золотнике отделены тефлоновыми кольцами.

Когда протекает верхний сальник, то на поверхности корпуса видны следы гидравлической жидкости. Если же потек нижний сальник распределителя, то редукторная смазка с металлической пылью попадает в подшипник убивая его.

На устройствах без гидроусилителя (ГУР) верхний сальник закрывает полость редуктора, предотвращая потерю смазки и попадание внутрь подкапотной грязи или дорожной пыли. Поэтому замена любого сальника рейки подразумевает частичную разборку агрегата.

Протечка правого или левого сальников (манжет) приводит к потере гидравлического масла, а также появлению под рулевым устройством потеков АТФ.

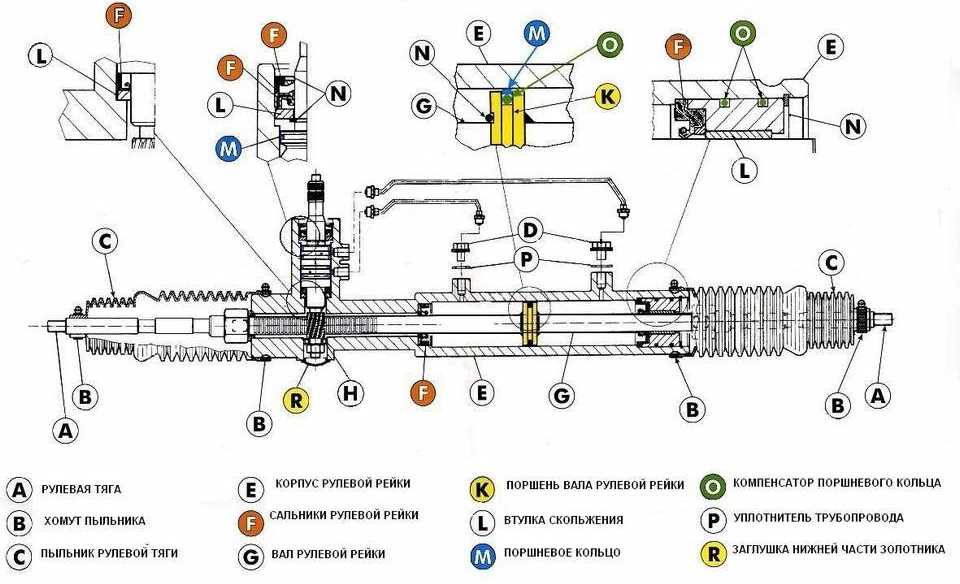

Места установки уплотнителей

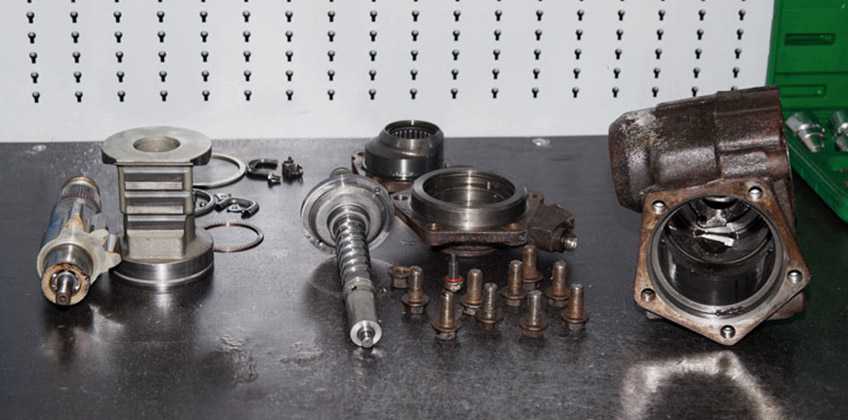

Ремонт рулевого редуктора

Не забываем слить масло. Теперь нужно избавиться от сошки, часто она сидит намертво, нагреваем ее с двух сторон, чтобы снять и выбить. Обязательно перед этим открутите гайку фиксирующую ее. Рулевой редуктор остался без сошки. Чтобы снять крышку, надо открутить 4 болта и контргайку регулировочного болта. Регулировочный болт снимается вместе с крышкой, так как посажен на резьбу, достаточно просто сдвинуть крышку и выкрутить его.

Вот мы и добрались до вала рулевого редуктора, который извлекается из корпуса. Чтобы извлечь ролик, откручиваем боковую крышку, которая крепится на 4 болта. Под ней находятся регулировочные шайбы, которые желательно поменять. Так же обязательно меняем сальник и смотрим на канавки подшипников, достаточно провести ногтем, если цепляется, то меняем тоже. Вытаскиваем и чистим червяк.

Можно собирать все назад в обратном порядке, заменив все изношенные детали. При затягивании и регулировке нигде не должно быть люфта

Очень важно правильно выставить двойной шлиц вала рулевого редуктора, чтобы углы поворота были одинаковые в обе стороны. Правильность легко проверить сошкой, которая имеет разъем под двойной шлиц

Признаком того, что выставили неправильно, служит перекос при поворотах, когда в одну сторону поворачивает лучше, чем в другую. Проблему нужно устранить, иначе уже скоро он сломается без возможности ремонта рулевого редуктора.

Рулевой редуктор — один из старейших узлов в устройстве автомобиля. Он, вместе с другими узлами рулевого управления, обеспечивает эффективное управление транспортным средством.

Задача редуктора — увеличивать усилие, которое водитель прикладывает, поворачивая руль. Не зависимо от того, есть в автомобиле усилитель руля или нет.

Абсолютное большинство современных авто оснащено редуктором с червячной передачей, которая состоит из зубчатого червячного колеса и винта-червяка. При всех преимуществах червячного редуктора:

большое передаточное отношение;
плавный ход;
самоторможение;
изначальное зацепление звеньев по линии;
различные углы скрещивания валов —

его слабые места обуславливают основные проблемы, возникающие в процессе эксплуатации авто.

Неисправности рулевого редуктора

Червячный редуктор сильно греется, а его элементы достаточно быстро изнашиваются механически — это главные недостатки червячного редуктора.

Обычно автомобиль четко и ясно сигнализирует водителю, что пора проверить состояние редуктора:

Люфт рулевого редуктора — возникают из-за износа элементов узла. Например, ослабел прижим червяка к центральным зубьям рейки.
Стук появляется, если износились подшипники редуктора.
Течь. Эту причину вычислить просто — под машиной появляются масляные пятна, а руль становится туже. Течь возникает, когда изнашиваются сальники, прокладки, манжеты.

Масло в редукторе выполняет те же функции, что и в гидроусилителе руля — отводит тепло и смазывает подвижные детали. И точно так же со временем утрачивает физико-химические свойства или вытекает (если нарушена герметичность редуктора). Недостаток смазки провоцирует механический и температурный износ элементов механизма. Поэтому своевременная замена масла рулевого редуктора предупреждает многие проблемы.

Смазка

Опытные пользователи часто производят замену смазки, даже в отсутствие поломок по причинам:

штатная набивка синего цвета слишком густая;
возможно снижение пластичности зимой;
она скапливается возле крышки, минимально поступает к парам трения.

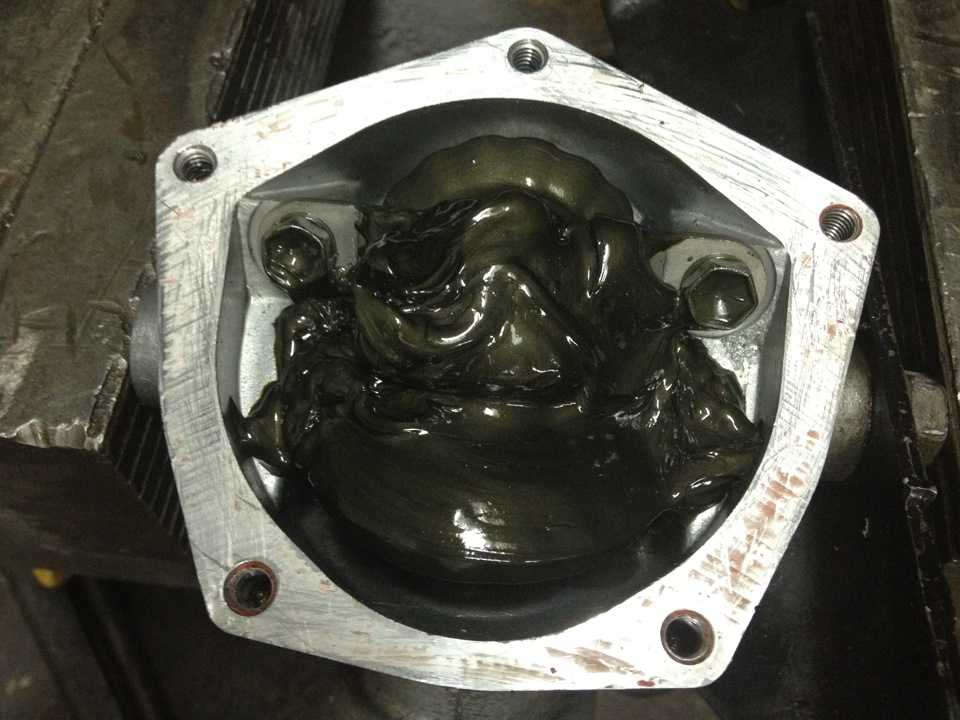

Штатная смазка редуктора

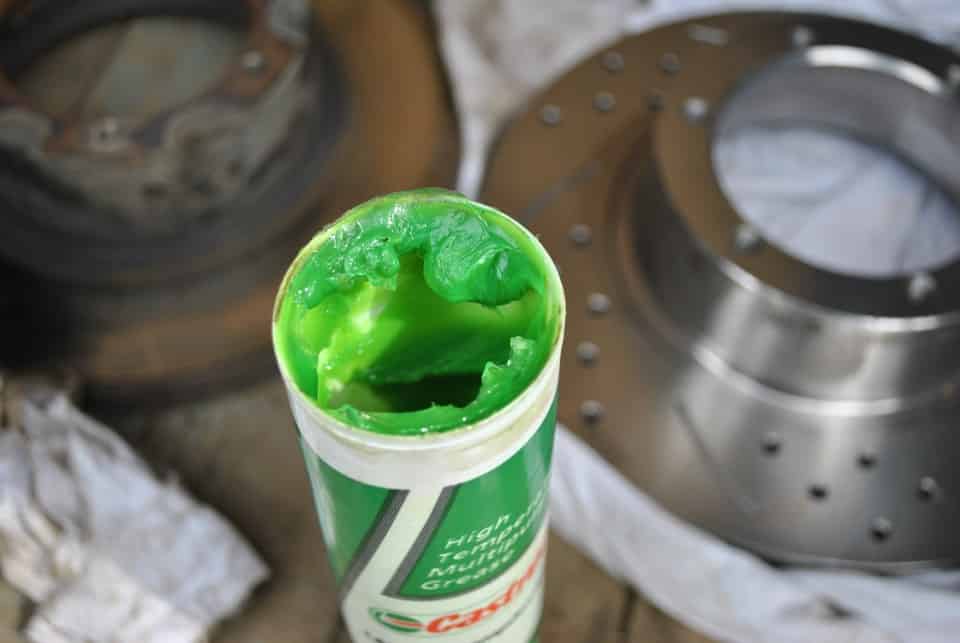

Графитная смазка с Мотул 4100 10W40

В некоторых авто, например, ВАЗ 21213 Нива используется трансмиссионное масло, о чем указано в мануале официального производителя для СТО. Для этого верхняя крышка картера имеет отверстие, защищенное резьбовой пробкой, заливать масло можно, не разбирая редуктор.

Редуктор ВАЗ 21213 с отверстием для смазки

Что нужно для демонтажа и установки

Если водитель решил сам менять или восстанавливать рассматриваемый узел, ему потребуется ремкомплект. Он представляет из себя набор определённых запчастей для техобслуживания. В этот перечень входят детали, которые не являются расходным материалом, но периодически нуждаются в замене по причине износа.

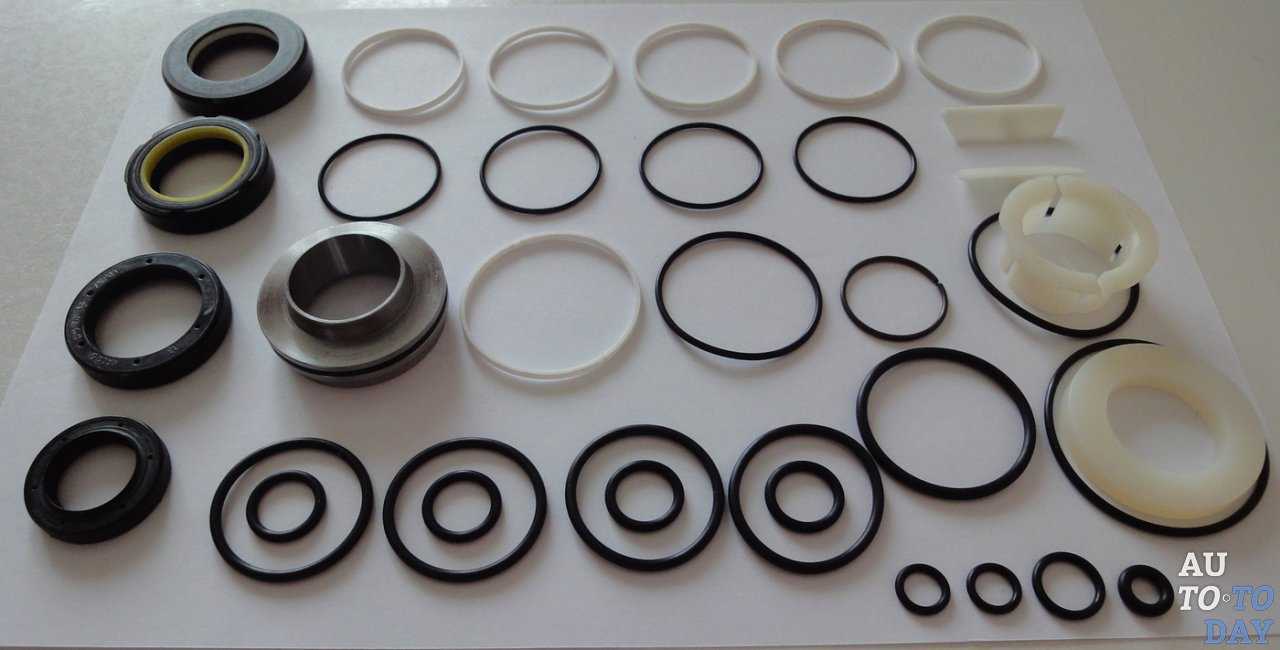

Выпускаются наборы в полной и неполной комплектации. Отличия между ними заключаются в наличии/отсутствии резиновых колец. Также стоит учесть, что каждый ремкомплект адаптирован под обслуживание специального узла. В рассматриваемом случае он так и называется «ремкомплект рулевой рейки». При покупке набора нужно брать именно тот, который предназначен для конкретной марки машин.

Помимо вышеописанного потребуется:

гофра;
подшипник для шестерни вала;
смазка, которая используется водителем для техобслуживания авто;
восьмигранник на 17;
щипцы для установки стопорного кольца;
съёмник;
домкрат;
противооткаты;
гаечный, накидной, баллонный и рожковый ключи;
гайки;
шплинты;
плоская отвёртка;
дрель;
наждак или болгарка;
сварочный аппарат.

Причины, по которым потребуется ремонт рулевого редуктора

Возможные неисправности редуктора:

Течь устройства. Обнаружить неисправность можно по присутствию масла под машиной. Основанием для поломки может стать протекание сальника либо наличие коррозии в материале первичного вала. Исправить это можно, поменяв сальники, прокладки и манжеты. Устранить коррозию поможет шлифовка вала, далее проводится процедура газо-термонапыления, чтобы вал принял стандартные габариты.
«Тугость» руля. Из-за увеличения усилий, которые прилагаются для поворота руля, может возникнуть ощущение «тугости» рулевого колеса. Для диагностики нужно динамометрическим ключом определить степень усилия, с которым поворачивается руль.
Требуется сравнить сведения с результатом, предусмотренным компанией-изготовителем. Если показатели различны, необходимо провести диагностику. Не нужно устранять поломку самостоятельно. Рекомендуется отдать регулятор в сервис.
Появление люфта на руле. В этом случае требуется полная разборка, анализ состояния составляющих устройства, замена ослабленных деталей. Далее проводится настройка на стенде.
Стук в механизме. Определить эту поломку можно по «отдаче» в рулевое колесо. Испорченность детали связана с изношенностью подшипников. Для устранения проблемы нужно заменить ослабленные элементы и отрегулировать редуктор на стенде.
При повторяющихся движениях возникает утяжеление руля. Это связано с заклиниванием кардана регулятора автомобиля. Зацикливание появляется из-за коррозии на механизме. Устранить проблему можно, отремонтировав либо заменив кардан.
Закусывание рулевого колеса в обе стороны. Поломка происходит из-за выхода из строя цилиндра, находящегося в среднем положении, либо из-за изнашивания картера. Устранить повреждение можно, полностью перебрав механизм. Также требуется заменить испорченные элементы.

Чем смазать рулевую рейку

Точные параметры должны быть указаны в инструкции, прилагаемой автоконцерном, на них нужно равняться. Но учитываются и внешние факторы, в том числе, климатические условия.

Например, некоторые смазки непригодны для холодного климата с минусовыми температурами. Для улучшения свойств, добавляются присадки — они увеличивают морозостойкость, сопротивляемость окислению, влагостойкость и другие характеристики.

Среди различных видов смазок подходящими для рулевой рейки считаются изготовленные на литиевой основе. Они способны прослужить в течение длительного срока и не сильно сохнут под воздействием кислорода. Им не страшна вода, при попадании влаги состав сохраняет исходные свойства.

Изготавливается вязкая субстанция путем загущения нефтяных масел литиевым мылом. Смазки различают между собой по степени вязкости, также они бывают разных цветов. Наиболее часто используют следующие виды смазочных материалов:

Фиол — выпускается с различной степенью вязкости.
Циатим 201 — отечественная разработка, пользуется широким спросом благодаря доступной стоимости. Она имеет диапазон рабочих температур от -60 до 90 градусов.
Северол — морозостойкая, рассчитана на регионы с холодным климатом.
Литол-24 — при температуре -20 градусов вязкость данного продукта снижается вдвое.

Лучше выбирать уровень морозостойкости с запасом, иначе рассчитанная на -25 градусов смесь замерзнет при внезапном тридцатиградусном морозе

Но в первую очередь важно следовать рекомендациям производителя авто. В крайнем случае рекомендованное средство заменяют схожим по составу аналогом

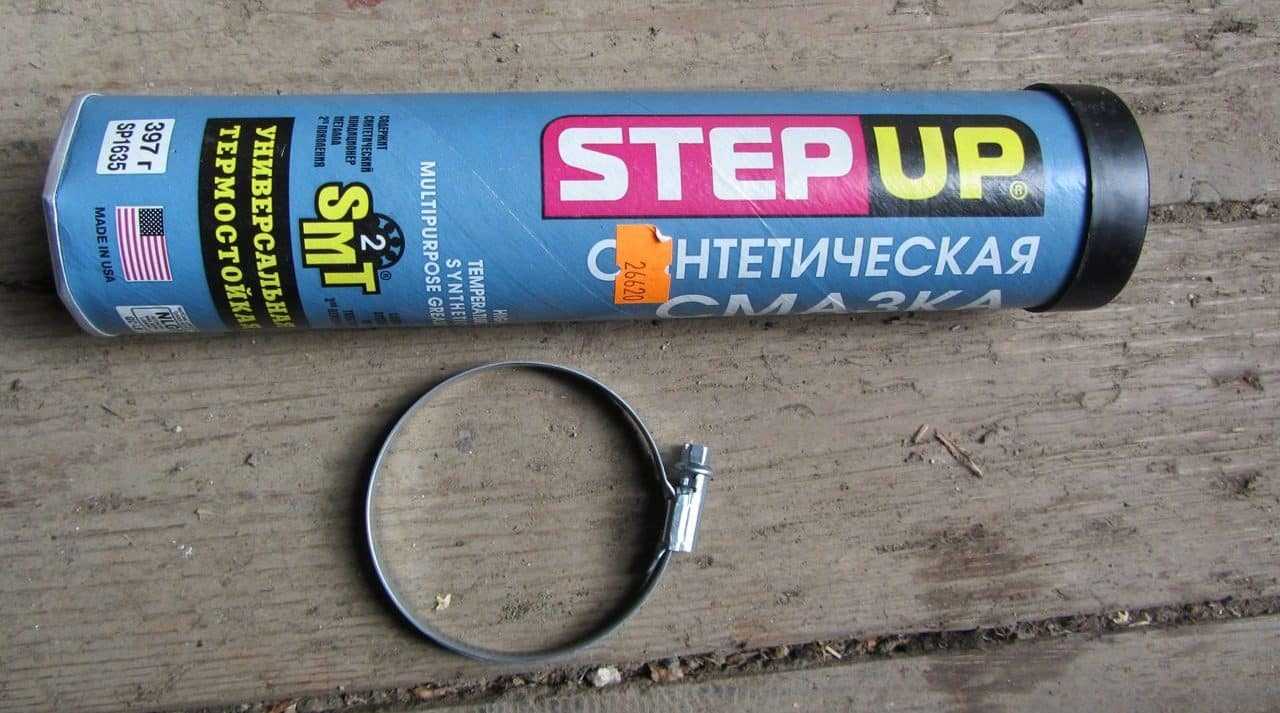

Синтетическая смазка

На ресурс механизма влияют условия эксплуатации. Шарнир должен оставаться герметичным, чтобы на него не попадала пыль и влага. Когда уплотнители повреждены и не прилегают плотно, даже идеальная смазка не способна повышать сохранность деталей. Смешавшаяся с частицами грязи смазочная масса лишь усиливает износ.

Рулевой механизм ВАЗа

На классических моделях этих авто применяется рулевая с редуктором. На более современных моделях используется реечный механизм. На примере ВАЗ-2105 посмотрим конструкцию механизма, а также рассмотрим реализацию реечного управления от инженеров АвтоВАЗа.

Устройство рулевой системы простое и отлично продуманное. Среди самых интересных узлов – трапеция. Она, в свою очередь, сама состоит из большого количества различных рычагов и тяговых механизмов.

Большинство автолюбителей считают рулевую колонку не слишком мощной, однако это не так. Эта рулевая надежно выдерживает все испытания. Ей по плечу даже самые экстремальные дорожные условия.

Устройство рулевого механизма ВАЗ-2105 не такое архаичное, как может показаться на первый взгляд. Колонка оснащена специальной пластиной, которая при аварии буквально складывает рулевой вал, а колесо не нанесет водителю травм. Червячная передача, редуктор и рычаги отлично увеличивают усилие водителя. Не требуется прикладывать серьезных усилий для поворота. Но для вождения «классики» сила все-таки нужна.

Маятниковый механизм

Располагается маятник рулевого управления в нижней части капота с правой стороны. Лучше всего этот механизм осматривать на яме или эстакаде. При помощи сошки рулевого управления ВАЗ-2107 осуществляется синхронный поворот колес во время вращения редуктора. Обычно при поломке маятника появляется стук во время езды по кочкам, увеличивается люфт рулевого колеса.

При этом ощущается, что для вращения рулевого колеса необходимо прикладывать большие нагрузки. Все эти признаки могут появляться также при существенном ослаблении болтов крепления либо же при сильной затяжке регулировочных гаек на редукторе. Поэтому перед тем как производить ремонт маятникового механизма, нужно убедиться в его неисправности.

Неполадки рулевого управления

Рулевой механизм, как и любой другой узел транспортного средства изнашивается и со временем требует ремонта. Чтобы упростить поиск и устранение поломок, существуют определённые признаки, позволяющие выяснить характер поломки и устранить её в короткие сроки.

Течь масла

На «классике» проблема «мокрого» рулевого редуктора является довольно распространённой. Причин этому может быть немало:

износ сальника;
подтекание из-под прокладки;
ослабление крепежа, которым фиксируется крышка механизма;
коррозия первичного вала.

Если сальник и прокладки можно заменить, болты подтянуть, то при повреждении вала, деталь придётся шлифовать.

Одним из вариантов избавиться от течи масла из редуктора при исправных сальниках является обработка крышки герметиком

Тугой руль

Иногда бывает, что для поворота баранки необходимо прилагать заметно больше усилий, чем обычно. К появлению этой неисправности могут привести несколько причин:

неправильная установка развал-схождения колёс;
поломка одного из элементов в рулевом механизме;
нарушен зазор между червяком и роликом;
крепёж оси маятника сильно затянут.

Люфт руля

Одной из причин появления свободного хода в рулевом механизме является износ крестовин вала. Помимо них люфт появляется в самом редукторе. Если узел имеет большой пробег, то его желательно разобрать, осмотреть, в каком состоянии находятся все элементы, заменить детали с большим износом, после чего провести регулировку.

Стук и вибрация

Если во время движения на руле чувствуется отдача, то причин такого явления может быть немало. Управление транспортным средством в таком техническом состоянии приводит к быстрой утомляемости и снижает уровень безопасности. Поэтому рулевой механизм нуждается в диагностике.

Таблица: причины вибраций и стуков на руле и способы их устранения

Причина неисправности рулевого управления	Способ устранения неисправности
Увеличенный зазор в подшипниках ступиц передних колёс	Отрегулируйте зазор ступиц передних колёс
Ослабление гаек шаровых пальцев рулевых тяг	Затяните гайки шаровых пальцев рулевых тяг
Увеличенный зазор между осью маятникового рычага и втулками	Замените втулки маятникового рычага или кронштейн в сборе
Ослаблена регулировочная гайка оси маятникового рычага	Отрегулируйте затягивание гайки маятникового рычага
Нарушен зазор в зацеплении ролика с червяком или в подшипниках червяка	Отрегулируйте зазор
Увеличенный зазор в шаровых шарнирах рулевых тяг	Замените наконечники или рулевые тяги
Ослабление болтов крепления картера рулевого механизма или кронштейна маятникового рычага	Затяните гайки болтов
Ослабление гаек крепления поворотных рычагов	Затяните гайки

Как ремонтировать рулевой редуктор
