Залог комфортного вождения

Регулировка лапок корзины сцепления

Корпус с деталями, составляющий корзину сцепления — это один из важнейших элементов всего механизма, который непосредственно соединяет и разъединяет диск и маховик. Таким образом, корзина ответственна за включение и выключение механизма и является обязательным узлом его конструкции. При возникновении неисправности в данном узле вся система может выйти из строя.

Имеющиеся в корзине лапки иногда начинают дергаться. В таком случае есть возможность их отрегулировать. Разберем регулировку на примере модели ГАЗ-53. В целом существует 2 способа настройки лапкового сцепления на рабочем транспортном средстве. Рассмотрим первый метод, являющийся документированным:

• Автомобиль загоняется на яму.
• Демонтируется поддон картера сцепления.
• Для доступа к лапкам снимается вилка.
• Готовится отрезок из проволоки размером чуть длиннее спички для использования в качестве средства измерения.
• Путем вращения маховика отыскивается наиболее расшатанная лапка, с помощью отрезка проволоки измеряется ее высота от поверхности маховика.
• Проводится регулировка двух оставшихся рычажков. Они устанавливаются на такую же высоту, что и самая первая. Для этого гайки, находящиеся снаружи рядом с лапками, поворачивают в требуемую сторону.
• После регулировки всех рычажков по высоте, проверяется работа механизма. Если проверка на ходу показала нормальную регулировку, контргайки на корзине окончательно затягиваются.
• Заключительным этапом на место ставится поддон картера.

Данный штатный способ не всегда позволяет полностью отрегулировать сцепление из-за износа игольчатых подшипников, которыми соединены лапки. В этом случае может помочь второй, более эффективный метод, часто применяющийся в автосервисах. В целом последовательность действий примерно та же, однако суть работ здесь несколько иная. Здесь потребуется помощник.

Итак, алгоритм следующий:

• Заранее подбирается комплект автомобильных щупов для настройки клапанов.
• Демонтируется поддон картера.
• Из нескольких щупов набирается примерно 1,5 мм.
• Помощник садится за руль и удерживает педаль сцепления в нажатом состоянии. В это время под каждый рычажок корзины между маховиком и диском ставятся щупы. Вводить их нужно плотно, с одним и тем же усилием.
• Когда зазоры с помощью щупов установлены, проверяется работа механизма на ходу.
• Если все в порядке, регулировочные гайки контрятся, поддон картера ставится на место.

При не слишком сильном износе лапок данный способ поможет правильно и с первого раза отрегулировать сцепление. Естественно, диск не должен быть деформирован.

Механизм гашения крутильных колебаний и отбора мощности

Силовые агрегаты могут комплектоваться механизмом гашения крутильных колебаний и отбора мощности (рис. 3), предназначенным для гашения резонансных крутильных колебаний и предохранения систем трансмиссии от разрушения.

Механизм установлен на маховике двигателя и состоит из прижимного фланца 1, ведомого диска 2 с фрикционными накладками и механизмом гашения крутильных колебаний, пакетов тарельчатых пружин 5 и ступенчатых болтов 6.

Ведомый диск 2 постоянно поджат к маховику 3 через фланец 1 пакетами тарельчатых пружин 5, собранных на ступенчатых болтах 6.

Ступенчатые болты ввернуты в маховик до упора. При установке ступенчатых болтов на их резьбовую часть наносится герметик УГ-6 ТУ 6-01-1285-84, затяжка производится с усилием 49-59 Нм (5-6 кгсм).

Количество пакетов тарельчатых пружин и болтов подобрано так, что созданный ими момент трения позволяет передавать крутящий момент с маховика на вал отбора мощности до 1700 Нм (170 кгсм).

При нагрузке ведомого диска крутящим моментом более 1700 Нм (170 кгсм) усилия пружин недостаточно для удержания ведомого диска и он проворачивается относительно маховика и тем самым предохраняет дальнейшую кинематическую связь от разрушения.

В процессе эксплуатации механизм технического обслуживания не требует.

Возможные в процессе эксплуатации неисправности ведомого диска аналогичны неисправностям ведомого диска сцепления.

Преждевременная пробуксовка ведомого диска устраняется установкой дополнительных пакетов тарельчатых пружин совместно с болтом и дальнейшей проверкой момента трения в следующем порядке:

1. Застопорить маховик двигателя.

2. Нагрузить ведомый диск механизма моментом менее

1700 Нм (170 кгсм). диск не должен проворачиваться относительно маховика.

3. Нагрузить ведомый диск механизма моментом 1700… 1900 Нм (170… 190 кгсм). Диск должен проворачиваться относительно маховика.

Регулировка пружин сцепления

Регулировка пружин не сложна, главное. правильно понять. Начнем с установки мотоцикла на центральном шаге. Затем снимите крышку, прежде чем сливать масло. Рычаг сцепления сжат до предела и обязательно зафиксируется. Далее следует скорость, предпочтительно первая. Возьмите колесо и начните вращаться. Мы пытаемся определить, насколько мы прилагаем усилия. Мы смотрим на сцепление во время вращения, определяем, какие пружины затягиваются слабо. Мы маркируем их мелом, а затем затягиваем. Мы снова начинаем вращать колесо, и если вы чувствуете, что колесо стало легче вращаться, это означает, что все сделано правильно. Процесс необходимо повторить и добиться наилучшего результата. После этого мы проверяем результат при перемещении. Если нагрузка начинает обрезаться при увеличении нагрузки. Необходимо затянуть все пружины с помощью гаек. В этом случае все гайки должны иметь одинаковое количество оборотов.

Диагностика неисправностей сцепления

Проверить работоспособность муфты можно простыми и надёжными народными методами. Естественно речь идет не о разборке всего механизма, а о том, как самостоятельно проверить сцепление и на основе данных принимать решение о необходимости глубокой диагностики с последующим демонтажем.

«Ведет» сцепление

В случае, когда при нажатии на педаль сцепления диски полностью не разошлись, говорят сцепление «повело». Это значит, что они имеют какой-то контакт, соответственно муфта полностью не выключено. Опытные автовладельцы знают, как проверяется механизм на полное отключение.

Диагностика довольно проста. Для этого на малых оборотах при полностью выжатой педали включается первая передача. Если такое действие произвелось легко и не сопровождалось посторонними шумами – выключение произошло полностью. В случае затруднения переключения, которое дополнительно вызвало шум шестерен – значит «ведет».

Для устранения причин потребуется:

• отрегулировать привода;
• очистить и смазать шлицы;
• отремонтировать или заменить ведомый диск;
• замена фрикционных накладок.

Любой механизм рано или поздно приходится менять. В системе с гидравлическим приводом потребуется прокачка ее для удаления случайно попавшего воздуха, проверка плотности соединений и целостности патрубков. Если потребуется – поменять детали, которые вышли из строя (например, главный либо рабочий цилиндр в случае утечки жидкости).

Сцепление «пробуксовывает»

Если при движении Вы услышали запах горелого масла, а на подъемах машина стала заметно терять скорость, да и вообще значительно ухудшилась динамика – то тут не нужна никакая диагностика. Вердикт – сцепление пробуксовывает.

Это говорит о том, что ведущий с ведомым диски при включении сцепляются недостаточно плотно. Есть один очень простой и доступный способ проверки работы механизма. Для этого потребуется:

• поставить авто на ручной тормоз и запустить мотор;
• выжать педаль сцепления и включить передачу;
• плавно нажать на педаль газа, а затем также плавно отпускать муфту.

Двигатель должен заглохнуть. В противном случае муфта пробуксовывает. Устранить дефекты можно отрегулировав привода и заменив накладки. Трущиеся детали, на которые попало масло, следует тщательно очистить растворителем (например, уайт-спиритом). Затем определить причину попадания смазки на механизм и устранить ее.

Проверка износа механизмов сцепления

Проверка степени износа ведомого диска также довольно простое занятие, которое подскажет пора менять сцепление или еще нет. Для этого нужно запустить мотор и включить первую передачу. Затем попробовать тронуться с места без подгазовки. Это поможет понять в каком состоянии находится диск муфты:

• сцепление «хватается» в самом начале – диск в отличном состоянии, механизм полностью исправен;
• Сцепление «хватает» примерно в середине – диск износился наполовину или требуется его регулировка;
• Сцепление «схватывается» только на конце хода педали – диск необходимо заменить.

В некоторых случаях диск еще не полностью изношен, а нормальная работы муфты возвращается простой регулировкой соответствующих гаек.

Что такое сцепление и как оно устроено

Механизм сцепления обеспечивает возможность включения/отключения передачи вращательного усилия от мотора к трансмиссии. Такая система играет важнейшую роль при переключении скоростей, торможении и остановке автомобиля. Сцепление обеспечивает плавность соединения и взаимодействия фрикционных дисков, которые расположены на валах мотора и КПП.

Правильно отрегулированный механизм сцепления обеспечивает плавность начала движения автомобиля. Когда авто с заведенным мотором стоит на месте, вал мотора вращается с высокой скоростью, а вал трансмиссии пребывает в неподвижном состоянии. Для ровного начала движения машины нужно, чтобы валы двигателя и коробки передач плавно притерлись друг к другу и поддержали увеличение числа оборотов.

Если соединение валов мотора и трансмиссии произойдет очень резко, то находящийся в статичном положении вал коробки заклинит вал силового агрегата и двигатель заглохнет (с такой ситуацией часто сталкиваются начинающие водители, которые на авто с МКПП резко бросают сцепление). Кроме того, такая ситуация может привести к поломкам самого механизма сцепления.

Чтобы предотвратить появление проблем со сцеплением, водителю будет полезно ознакомиться с устройством и принципом действия этого механизма. Основными элементами его конструкции являются ведомый и ведущий диск, система включения/отключения и нажимной привод.

Вращательный момент маховика мотора передается ведущему валу, который передает вращение валу коробки передач. Это обеспечивается за счет сил трения, которые возникают благодаря нажимному приводу. Плотное сцепление ведущего и ведомого дисков является необходимым условием для движения автомобиля.

Не менее ответственным моментом является выключение сцепления. В этом процессе участвует нажимной диск (корзина сцепления), имеющий встроенные пружины, соединенные с прижимным основанием. На пружины в процессе включения/выключения сцепления воздействует выжимной подшипник. Нажимной диск располагается в чугунном картере блока мотора.

К элементам ведущей конструкции относится и маховик, жестко соединенный с нажимным диском шестью болтами. Между прижимной плоскостью и маховиком и находится ведомый диск сцепления. Вращение нажимного диска обеспечивается маховиком. В перечень элементов ведомой части механизма сцепления входят такие детали, как ведомый диск, ступица и ведущий вал КПП.

На двух плоскостях ведомого диска находятся фрикционные накладки, которые производят из специального материала, включающего асбест и металл и отличающегося хорошими фрикционными характеристиками. Сам ведомый диск с помощью заклепок или специальных пружин соединяется со ступицей сцепления. Фрикционные пружины входят в механизм гашения колебаний вращения, который называется демпфер.

Этапы регулировки сцепления

Чаще всего на современных автомобилях установлены сцепления двух видов:

1. с приводом механического типа – вилка сцепления соединяется с педалью в салоне с помощью троса;
2. с приводом гидравлического типа – педаль газа с рабочим цилиндром сцепления соединяет трубопровод, заполненный рабочей жидкостью.

Процедура регулировки зависит от типа узла.

Регулируем механическое сцепление

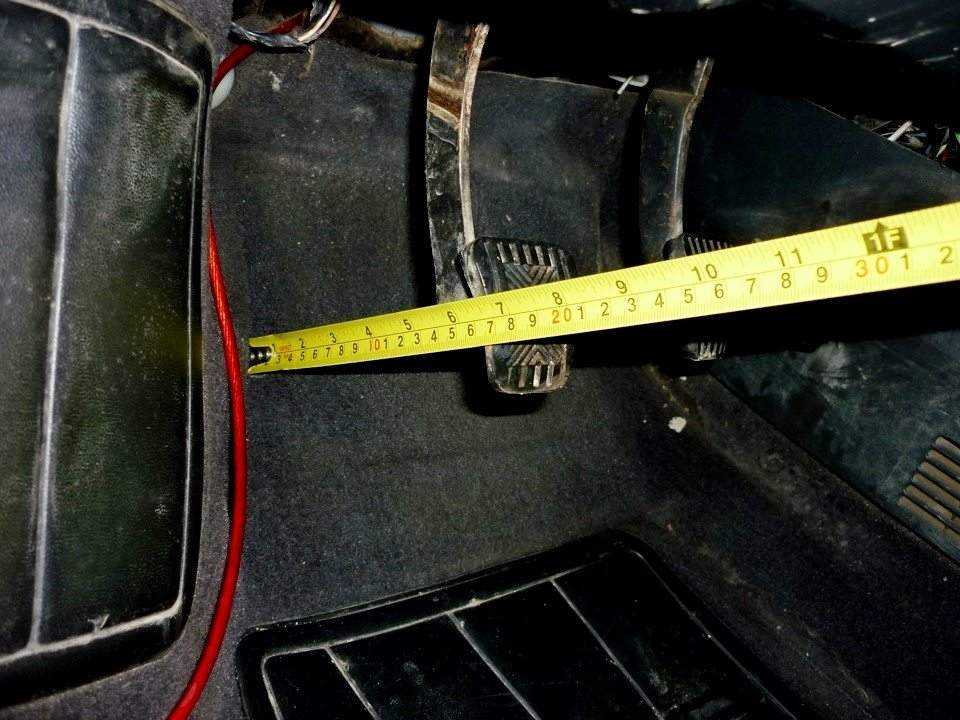

Для начала выясняем, ход педали уменьшается или увеличивается. Жмём на педаль до упора и замеряем, на каком расстоянии от пола она остановилась. Отпускаем педаль и снова проводим замеры. Из второго показателя вычитаем первый. У большинства моделей нормальная амплитуда хода — в диапазоне 12 — 14 см, ее можно уточнить в технических документах. Если цифра меньше, ход педали нужно увеличить, если больше – уменьшить.

После замеров переходим к самой процедуре регулировки:

Этап 1 – открываем капот, находим около рычага трансмиссии шток, который крепит идущий от педали сцепления трос.

Этап 2 – смазываем и ослабляем гайки, которыми закреплен шток, жидкой смазкой.

Этап 3 – с помощью гаечных ключей крутим гайку, которая находился ближе к педали. Если крутить гайку по направлению к педали сцепления, свободный ход педали станет больше, если в противоположном направлении – меньше.

Этап 4 – снова замеряем амплитуду хода педали. Если он в границах нормы, закручиваем до упора вторую гайку – контрольную. Это необходимо для фиксации выполненных регулировок. Если ход все еще слишком большой или маленький, подкручиваем гайку, которая находится ближе к педали.

Проверяем работу сцепления. Педаль должна нажиматься легко, без шума и трения. Автомобиль при старте не должен буксовать или двигаться рывками. Скорости должны переключаться плавно и точно.

Регулируем гидравлическое сцепление

Сцепления с гидравлическим приводом в большинстве своем саморегулирующиеся. Но настроить их вручную тоже можно, если у толкателя на рабочем цилиндре есть резьба и контрольная гайка. Вот как это сделать:

Этап 1 – проверяем уровень рабочей жидкости в сцеплении. Он должен быть на нормальном уровне.

Этап 2 – создаем условия для работы под машиной. Можно поставить автомобиль на рампу или стояки, воспользоваться подъемником или смотровой ямой.

Этап 3 – отыскиваем толкатель рабочего цилиндра.

Этап 4 – отцепляем пружину от вилки плоскогубцами. Отжимаем вилку вперед, насколько это возможно, замеряем расстояние между ней и штоком толкателя. Отпускаем вилку, проводим такие же замеры. Получаем размер зазора сцепления, который сверяем с нормативным. Если он не вписывается в диапазон, указанный в технической документации (обычно около 5 мм), проводим регулировку.

Этап 5 – снимаем пружину, установленную на кронштейн рабочего цилиндра и вилки.

Этап 6 – ослабляем фиксирующую гайку на резьбовом соединении толкателя, крутим регулировочную гайку в направлении рабочего цилиндра для увеличения размеров зазора. Либо в обратную сторону — для их уменьшения.

Этап 7 – затягиваем контрольную гайку, когда размеры зазора станут нормальными.

В конце проводим контрольную проверку работы сцепления.

Гидравлическое сцепление, как и механическое, можно регулировать вручную

Лайфхак: как отрегулировать сцепление на мотоцикле Иж-Юпитер 5 самостоятельно?

Процедура юстировки зависит от конструктивных особенностей Ижевских мотоциклов. Пятое поколение оснащается механизмом выключения, который скомпонован с устройством переключения передач. Регулировку управления муфтой следует начинать с центрирования кулачка автомата относительно ролика с рычагом, которые закреплены на корпусе правой крышки картера.

В первую очередь убираются перекосы нажимного диска (№1 на фото), для чего рычаг на руле закрепляется проволокой или веревкой в выжатом положении. Далее включить 1-ю скорость и вращать заднее колесо, наблюдая при этом за осевым биением между нажимными дисками и торцом барабана. Гайки (№2 на фото), которые находятся ближе к месту максимального отклонения нужно подтянуть, усилие подтяжки определить экспериментально. Операцию повторять до тех пор, пока биение не станет минимальным.

Следующую операцию выполняют в случае, когда узел переключения скоростей разбирался для ремонта, или после смены правой крышки картера. Мотовладельцы, интересующиеся, как правильно отрегулировать сцепление на Иж-Юпитер 5, обязательно должны ознакомиться с технологией работ:

• От рычага управления муфтой на руле отсоединить наконечник троса.
• Между торцом ослабленного крепления кулачка автомата и его шплинтом установить такое количество шайб, чтобы зазор между ними и шплинтом был не более 0,4 мм.
• Болт кулачка затянуть с усилием, которое не допускает поворота кулачка.
• Поставить правую крышку картера на штатное место и закрепить винтами.
• Снять люк на левой крышке картера, ослабить контргайку и завернуть регулировочный винт до касания с упорным стержнем, после чего завернуть еще на 2-3 оборота.
• Перемещать педаль перебора передач вверх-вниз на 20-25 мм, затем аккуратно снять правую крышку картера.
• Не меняя положение кулачка на валу, завернуть болт его крепления с усилием 2-2,5 кгм.
• Установить на место правую крышку картера и вывернуть винт регулировки.
• Закрутить регулировочный болт до момента его касания в упорный стержень, после чего отвернуть его на пол-оборота и зафиксировать контргайкой.

Проконтролировать правильность настройки можно путем нажатия педали ножного переключателя передач. При этом перемещение переднего конца педали на 5-6 мм от нейтральной точки не должно вести к перемещению нажимного диска, при продолжении нажатия диск должен передвигаться без перекосов. Окончательная регулировка производится специальным винтом на кронштейне руля, свободный ход конца рычага должен быть в пределах 3-5 мм.

Опытные мотоциклисты, знающие как правильно отрегулировать сцепление на мотоцикле Иж-Юпитер 5, отмечают следующие моменты:

• Правильно отрегулированная муфта начинает процесс переключения в момент, когда рычаг отпущен на половину или на треть от его полного хода.
• Если верхнее правило не соблюдается, то следует ожидать пробуксовки при серьезных нагрузках.
• Если свободный ход рычага отсутствует, то усилие пружин механизма сцепления тратится на растяжение троса, а не на сжатие дисков. В сложных условиях, когда необходим максимум тяги, муфта может не сработать.

Как отрегулировать сцепление

Эксплуатация любого автомобиля подразумевает уход за ним. Но, не зная инструкции и сомневаясь в правильности своих действий, не стоит лезть под капот машины. В статье будет рассказано, как отрегулировать сцепление грузового автомобиля МАЗ.

Устройство сцепления

В автомобиле МАЗ сцепление сухое, двухдисковое, устроенное по фрикционному типу с расположением по периферии пружин цилиндрической формы. Установлено оно в литом чугунном картере. Оно предназначено для непродолжительного разделения коленвала двигателя с коробкой передач, а также плавного их соединения в то время, когда автомобиль трогается с места и при дальнейшем переключении скоростей.

Надо знать, как правильно отрегулировать сцепление, т.е. проверить его, смазать привод и выжимной подшипник следуя смазочной карте. Надо регулярно следить за тем, как затянуты крепежные болты картера сцепления с картером маховика. Затяжка должна составлять 8-10 кГм. Делать это нужно равномерными движениями, с последовательностью крест-накрест. После затягивания болтов следует их закрепить, отогнув усики стопорных пластин на грани болтовых головок.

Регулировка сцепления и привода

Правила эксплуатации автомобиля МАЗ предусматривают такие регулировки:

• регулировка размеров величины отхода ведущего среднего диска, которые обеспечивают необходимые зазоры рабочих поверхностей сцепления после его выключения
• регулировка зазорной величины торца крышки клапанного корпуса и регулировочной гайки
• регулировка хода педали сцепления
• Потребуется набор ключей (рожковых и накидных) и линейка со штангенциркулем.

Этапы регулировки

1. Чтобы провести полную регулировку сцепления, вначале надо отрегулировать, насколько отходит средний ведущий диск. Это позволит обеспечить нужный зазор рабочих поверхностей сцепления. Дополнительно надо отрегулировать зазор торца крышки клапанного корпуса и его регулировочной гайки, потом провести регулировку работы педали сцепления.
2. Далее нужно определить то, как снять средний ведущий диск, сняв перед этим крышки люков с картеров сцепления и маховика. Чтобы это провести, надо включить сцепление и установить нейтральное положение коробки передач. Затем следует поворачивать маховик двигателя, ввернув при этом до самого конца четыре регулировочных винта в средний ведущий диск. Предварительно на винтах нужно открутить контргайки.
3. Не прекращая крутить маховик, надо отвернуть на один оборот винты регулировки и закрепить их контргайками. Затягивая контргайки, не стоит прикладывать огромных усилий, и лучше всего придерживать регулировочный винт, во избежание смещения отрегулированного зазора.
4. Проводим измерение зазора между торцом задней крышки корпуса клапана и регулировочной гайкой, который должен быть от 3,3 мм до 3,7 мм. Контролировать величину зазора надо после проведения каждого ТО-2. Регулирование этого проводится ослаблением зажима контргайки и установлением нужной величины зазора. После этого надо затянуть контргайку, не нарушая установленного зазора.
5. Следующим этапом будет то, как отрегулировать педаль сцепления. Для этого потребуется линейка, с помощью которой, после спуска воздуха из пневмосистемы, надо будет измерить величину хода педали. Она должна соответствовать 34-43 мм. Контроль свободного хода следует проводить после каждого ТО-1. Перед этим надо обязательно убедиться в том, что установленный до этого зазор в норме.
6. Для регулирования свободного хода педали надо разъединить двуплечий рычаг привода педали с вилкой штока клапана и вилкой штока цилиндра сцепления. При этом перевести поршень цилиндра в самый низ, а нижний край двуплечего рычага отвести в обратную сторону до упора. Надо проверить, чтобы отверстия вилки штока цилиндра и рычага не были совмещены примерно на 50%. При отклонении в большую или меньшую сторону нужно довести до необходимого размера с помощью вращения штока цилиндра.
7. Завершающим этапом того, как отрегулировать сцепление на Мазе, будет соединение рычага и всех отсоединенные элементов, регуляция расстояния между отверстиями вилок с помощью вращения самих вилок. Сделать это будет сложно при большой изношенности фрикционных накладок дисков. В этом случае надо будет переставить двуплечий рычаг на 1 шлиц против часовой стрелки. После чего заново отрегулировать ход педали сцепления.

Как отрегулировать свободный ход педали сцепления

Регулировка привода сцепления может выполняться разными способами в зависимости от типа конкретного привода.

1. Регулировка троса сцепления

Регулировка тросового привода производится в случае наличия механического сцепления. Для этого необходимо найти регулировочный болт, расположенный под капотом. Прежде всего следует открутить контргайку, чтобы получить доступ к регулировочной гайке.

В качестве проверки выполненной работы заново измеряют амплитуду хода, но перед этим нужно трижды нажать на педаль сцепления. Порядок регулировки следующий:

• Инструментами определяют расстояние между торцом демпфера и вилкой выключения — значение не должно превышать 8,6 см, максимальное отклонение в ту или другую сторону при этом составляет 5 мм.
• Определяется расстояние между наконечником троса и торцом демпфера. Результат должен быть в районе 6 см с тем же максимальным отклонением 5 мм.
• Если измеренное расстояние превышает норму, необходимо выполнить регулировку троса. Для этого используется регулировочная гайка, поворотом которой достигается допустимое значение.
• Затем педаль сцепления многократно выжимается, после чего расстояния повторно измеряют. При необходимости регулировка повторяется. Если же все в порядке, контргайка затягивается.

Иногда трос оказывается полностью неисправным, и его приходится заменять. Но сложностей с этим возникнуть не должно даже в условиях гаража. Необходим минимальный инструментарий в виде набора отверток и ключей, а также новый трос.

Прежде всего под педалями нужно удалить пластиковые элементы пола, чтобы обеспечить доступ к месту крепления троса. Дальнейшие операции выполняются в таком порядке:

• Наконечник троса отсоединяется от вилки выключения.
• Демпфер оболочки троса вынимается из крепления, находящегося в картере КПП.
• Наконечник троса отделяется от педали сцепления.
• Освобожденный трос вынимается.

При установке нового изделия все действия выполняются в обратном порядке.

2. Регулировка гидравлического сцепления

Перед тем, как регулировать гидропривод, нужно убедиться, что в системе отсутствует воздух. Проверяется это нажатием на соответствующую педаль. Если она достаточно упругая и после отпускания возвращается в исходную позицию, воздуха в системе нет.

Муфты в гидравлических приводах зачастую обладают автоматической регулировкой, однако в некоторых случаях эти механизмы можно отрегулировать вручную, компенсируя таким образом износ трущейся пластины. При наличии подобной возможности на толкателе рабочего цилиндра должны располагаться резьба и контргайка. Порядок действий следующий:

• Проверьте уровень жидкости в системе сцепления — он должен быть достаточным. Установите автомобиль на рампу либо на осевые стойки.
• Разместившись под днищем авто, отыщите элементы механизма — рабочий цилиндр с толкателем.
• С помощью пассатижей отсоедините пружину отрыва от вилки, затем нажмите на последнюю до упора вперед.
• Возьмите измерительную линейку. Держите вилку сцепления в нажатом состоянии и одновременно с этим измерьте расстояние между ней и краем рабочего цилиндра.
• Отпустите вилку и снова повторите измерение. Разница измеренных значений будет составлять величину зазора.
• Сравните вычисленное расстояние с паспортным значением и при необходимости произведите регулировку.
• Отыщите контргайку на резьбе толкателя и ослабьте ее.
• На том же конце должна быть регулировочная гайка. Вращайте ее винт в сторону рабочего цилиндра или в сторону вилки, соответственно увеличивая или уменьшая зазор регулировки сцепления. Добейтесь правильного расстояния и затяните контргайку.

Выполнив указанные процедуры, еще раз сделайте контрольные замеры. Если необходимо, осуществите повторную регулировку. Нажмите несколько раз на педаль сцепления и снова проверьте его работу.

На разных марках авто регулировка производится по-разному?

Если машина оснащена механикой, то эта настройка идентична для всех моделей автомобилей. На акпп подобная настройка не производится, потому что водитель не задействует привод сцепления.

Единственное, что можно отрегулировать в домашних условиях без разбора корзины – это установка оптимальной амплитуды педали. Ведущий диск не должен зацеплять ведомый ни рано, ни поздно, чтобы водитель мог плавно отпускать педаль.

Единственное, чем может отличаться процесс на отдельном автомобиле – положение регулировочных механизмов. В одной машине достаточно просто поднять капот и трос подходит к коробке сверху, а в другой – снять модуль воздушного фильтра или АКБ.

Особенности сцепления в АКПП и МКПП

Сцепление бывает одно- или двухдисковое. В зависимости от принципа работы делится на «влажное» (при наличии масла или смазывающего вещества) и «сухое». Так вот в АКПП чаще всего предусмотрено многодисковое влажное сцепление.

Ввиду отсутствия педали, усилие в АКПП передается сервоприводом, или актуатором. Контролируется вся установка при помощи блока управления и гидравлического распределителя. В МКПП переменно работают два вида сцепления. Актуаторы отличаются принципом действия:

1. Электрический (иначе – шаговый двигатель). К блоку управления постоянно приходят данные об оборотах двигателя, и при определенном показателе сервопривод получает соответствующий сигнал. Передаточный механизм отсоединяет коленчатый и первичный вал.
2. Гидравлический – гидроцилиндр. В механизме привода масляный насос передает давление в распределитель, при определенных условиях на сервопривод. После смены передачи усилие насоса снижается.

Способы диагностики сцепления

Основные симптомы неисправного механизма:

• Проскальзывание (когда диск и корзина при соединении с двигателем вращаются с разной угловой скоростью).
• Сильная вибрация внутри механизма, особенно заметная при старте с места и ускорении.
• Шум, возникающий при работе муфты.
• Нарушение хода акселератора.

Диагностика муфты современных автомобилей требует применения профессионального оборудования. Однако простой тест удастся провести своими руками. Для проверки следует надавить на педаль несколько раз при заглушённом движке. Затем прислушаться. Скрипы, щелчки, другие посторонние звуки укажут на проблемы с коробкой.

Другая проверка проводится в режиме нейтральной скорости. Педаль муфты выдавливается до упора, затем включается задняя передача. Если слышны хруст или треск, один из дисков неисправен.

Проверка на третьем этапе производится в движении. Скорости последовательно переключаются до 3-й, затем резко выжимается педаль газа. Если автомобиль не ускоряется, но обороты коленвала повышаются по тахометру, это признак неисправности. При этом начинает неприятно пахнуть горелой резиной.

О серьёзных повреждениях устройства трансмиссии можно судить по неудачной попытке включения одной из передач. Поэтому при включённом моторе нужно задействовать все скорости.

Подготовка к регулировке сцепления

Некоторые автолюбители задаются вопросом, как отрегулировать сцепление ВАЗ 2106 с наименьшими финансовыми затратами и желательно без привлечения дорогостоящих специалистов. Поэтому в нашей статье излагается, как провести весь комплекс технологических операций по регулировке сцепления вазовской «классики» собственноручно в условиях гаража или смотровой ямы.

Следует запомнить, если в этом механическом узле возникают дефекты, то требуется регулировка сцепления, которая позволит транспортному средству корректное функционирование. Регулировка, видео фильм о которой размещен в сети интернет, необходима, когда при нажатии на ножную педаль включения этого узла механизма выявляются дефекты работы агрегата. К таким неисправностям относятся:

• провалы при нажатии;
• отсутствует полная интеграция механизма в рабочем сочленении с трансмиссией с потерей упругости;
• другие возможные дефекты.

Для проведения таких работ требуется:

• набор инструментов и других принадлежностей;
• специальная эмульсия WD-40 или аналогичный раствор;
• слесарный нож;
• специальный раствор для работы гидравлики механизма;
• специальный бак;
• линейка определенного масштаба.

Выводы

Благодаря таким несложным действиям, регулировку троса сцепления на ВАЗ-2114 можно выполнить в самые короткие сроки.

Основное предназначение сцепления заключается во временном разобщении трансмиссии и двигателя, их последующем плавном соединении. Данные операции важны в процессе движения, поскольку обеспечивают управление механической КПП: трогание с места, торможение, остановка и переключение передач. При нарушении регулировки свободного хода соответствующей педали управление транспортным средством становится затруднительным – автомобиль плохо разгоняется и буксует, наблюдается хруст при переключении передач, тронуться с места становится невозможно. Как отрегулировать сцепление, и какие неполадки могут встречаться при неправильной регулировке данной педали?
