Двигатель дэу нексия (g15mf, a15mf, a15sms, f16d3 и b15d2): характеристики, неисправности и тюнинг

Особенности конструкции

Полуторалитровый одновальный бензиновый рядный двигатель G15MF создавался до появления нормативов Евро-2, поэтому особенностью конструкции является предельно простая схема выпускного тракта без катализатора и зонда СО. Остальными нюансами ДВС стали:

модернизация инжекторной системы – впрыск здесь распределенный, но одновременный, регулируется потенциометром, как на отечественных Ладах;
доработка камер сгорания – у этих движков меньше диаметр цилиндра в сравнении с прототипом, и купольная форма камеры, частично продолженная в поршне;
по данным производителя расход масла в пределах 300 г/1000 км, а бензина 8,8 л/100 км в смешанном цикле;
ремень ГРМ с плоским зубом от ведущего бренда Гейтц с ресурсом 200000 км пробега, хотя безопасность клапанов здесь уже обеспечена, они не могут встретиться с поршнями.

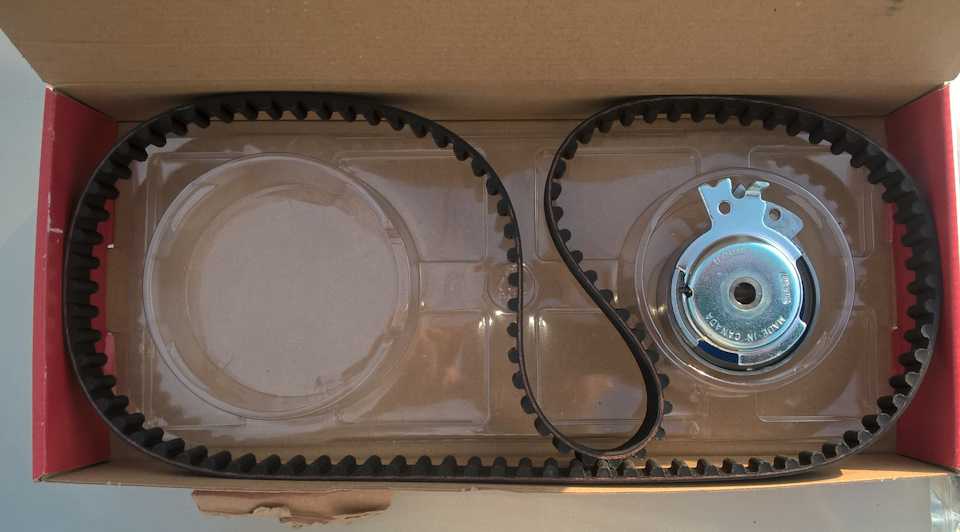

Система охлажденияРемень ГРМ G15MF

Газораспределительная система выполнена по схеме SOHC с одним распределительным валом. В сравнении с образцом объемы камер сгорания снижены, мощность будет увеличена только в следующей серии моторов Daewoo – A15MF.

Для увеличения ресурса навесное приводится в движение отдельным ремнем, контролировать состояние которого рекомендовано каждые 20 тысяч км, а менять через 50 тысяч.

Выпускная система

После введения регламента Евро-3 и, даже Евро-4, руководство Daewoo продолжало устанавливать эти морально устаревшие силовые приводы на Nexia и Espero вплоть до 2008 года. Компактно расположенное навесное оборудование не мешает производить капитальный ремонт, в том числе, собственными силами.

Техническое обслуживание

Техническое обслуживание двигателей, которые устанавливались на Daewoo Nexia, осуществляется в соответствии с планом регламентных работ.

Производителем рекомендуется первое техническое обслуживание (ТО-1) проводить после 2 000 км пробега или 6 мес. эксплуатации. В дальнейшем регулярность ТО необходимо осуществлять после каждых 10 тыс. км пройденного пути.

Правда, если автомобиль эксплуатируется в жестких условиях езды (пыль, бездорожье, экстремальное вождение и пр.), то желательно ТО проводить чаще.

Во время планового обслуживания автомобиля рекомендуется следить за состоянием силового агрегата. При этом в обязательном порядке осуществляют:

замену моторного масла;
проверку герметичности всех шлангов, патрубков и трубопроводов;
контроль момента затяжки болтов крепления головки блока цилиндров;
диагностику системы электронного управления силового агрегата;
замену фильтров (масляного и топливного);
осмотр воздушного фильтра и, при необходимости, его чистку или замену.

Важное место в этом перечне занимает ответственная (но несложная) процедура замены моторного масла, выполнить которую можно как на СТО, так и самостоятельно. Особенность ее заключается в том, что, например, замена масла Матиз ничем не отличается от замены масла любого другого автомобиля марки Daewoo

Важно только определить, где расположены:

Особенность ее заключается в том, что, например, замена масла Матиз ничем не отличается от замены масла любого другого автомобиля марки Daewoo

Важно только определить, где расположены:

маслозаливная горловина;
сливное отверстие;
масляный фильтр.

Объем заливаемого масла в конкретный двигатель указывается в технической или справочной документации.

Кроме того, в ходе проведения ТО после каждых:

30 тыс. км пробега или 1 раз в 3 г. необходимо заменить воздушный фильтр;
40 тыс. км или 1 раз в 4 г. осуществляют замену: охлаждающей и тормозной жидкости; замену приводного ремня и роликов ГРМ.

Общее описание силовых агрегатов

Все двигатели daewoo nexia, устанавливаемые на автомобиль представляли собой классический бензиновый 4-х цилиндровый, рядный, четырёхтактный агрегат. Конструктивно моторы были идентичны, имели одинаковую систему смазки, охлаждения, блок цилиндров.

Мотор с маркировкой G15MF имел и ряд существенных отличий от Opel Kadett E.

В системе газораспределения применялась схема, предусматривающая верхнее расположение одного распределительного вала. Каталитический нейтрализатор отработанных газов и лямбда-зонд отсутствовали.

В более новой модификации, получившей маркировку А15MF, применили небольшие конструктивные изменения. Привод газораспределительного механизма осуществлялся посредством двух распределительных валов с верхним расположением. Количество клапанов было увеличено до 4-х на цилиндр, существенно изменилась системе зажигания. На силовую установку установили лямбда-зонд и каталитический нейтрализатор.

Силовая установка G15MF

Это первый двигатель, который начали устанавливать на автомобиль.

Характеристики daewoo nexia двигатель G15MF:

Объём 1498 см³;
Клапанов, шт. 8;
Цилиндр, диаметр 76,5 мм;
Поршень, ход 81,5 мм;
Топливная система — распределительный впрыск;
Расположение на автомобиле — поперечное;
Коренные шейки коленчатого вала, мм — 55;
Шатунные шейки, мм — 43;
Мощность — 75л.с.

Двигатель Дэу Нексия развивает скорость 175 км/ч до сотни, разгоняется за 12,5 секунд. Расход топлива в городском режиме составляет 9,3 литра на сотню, по трассе — 7 литров на сотню. Мотор хорошо себя зарекомендовал, при должном уходе ресурс двигателя без капитального ремонта более 200 000 км.

Силовая установка А15MF

В 2002 году в мотор daewoo nexia были внесены некоторые изменения, благодаря чему мощность агрегата удалось повысить до 85л.с., ресурс двигателя при этом не уменьшился. Самым существенным изменением было применение 16-ти клапанов, по 4 клапана на цилиндр.

Основным отличие от мотора с 8-ю клапанами было применение новой головки блока цилиндров. Теперь в ней устанавливалось два распределительных вала, а зажиганием управлял электронный блок, благодаря этому удалось снизить расход топлива (город — 9,3 литра на сотню, трасса — 6,5 литров на сотню). Диаметр цилиндра не был изменён, что касается поршней — появились проточки под клапана на днище.

Силовая установка А15SMS

Мотор воплотил в себе все лучшие свойства более старого предшественника G15MF, кроме того, было внесено достаточно существенных нововведений для улучшения экологических показателей.

Система управления двигателя получила большое количество датчиков, что позволило более тонко управлять настройками мотора в автоматическом режиме. Был установлен модуль зажигания. Впускной трубопровод получил новую геометрию. Установлены два каталитических нейтрализатора выхлопных газов, два датчика концентрации кислорода.

Силовая установка F16D3

Мотор является улучшенным вариантом предшественника F14D3, в него было внесено достаточно новшеств, что бы улучшить показатели.

Характеристики daewoo nexia двигатель F16D3:

Параметр	Значение
Объём, см³.	1598
Клапана, шт.	16
Клапанов на цилиндр, шт.	4
Цилиндр, диаметр, мм.	79
Поршень, ход, мм.	81,5
Топливная система	Распределительный впрыск
Расположение	Поперечное
Мощность, л.с.	109
Степень сжатия	9,5
Момент, Нм при об. в мин	142 при 4000
Газораспределительный механизм	DOHC 16V
Горючее	бензин АИ-95
Расход, л на сотню км (город)	7,3
Охлаждающая жидкость	Основа — этиленгликоль
Система охлаждения	Закрытая, принудительная
Система смазки	Комбинированная
Объем масла в двигателе, л.	3,75
Моторное масло, тип	5W-30/10W-40/15w-40
Экологические нормы	ЕВРО-3

Техническое обслуживание

замену моторного масла;
проверку герметичности всех шлангов, патрубков и трубопроводов;
контроль момента затяжки болтов крепления головки блока цилиндров;
диагностику системы электронного управления силового агрегата;
замену фильтров (масляного и топливного);
осмотр воздушного фильтра и, при необходимости, его чистку или замену.

Важно только определить, где расположены:

маслозаливная горловина;
сливное отверстие;
масляный фильтр.

Объем заливаемого масла в конкретный двигатель указывается в технической или справочной документации.

Кроме того, в ходе проведения ТО после каждых:

30 тыс. км пробега или 1 раз в 3 г. необходимо заменить воздушный фильтр;
40 тыс. км или 1 раз в 4 г. осуществляют замену: охлаждающей и тормозной жидкости; замену приводного ремня и роликов ГРМ.

Регламент обслуживания A15MF

Двигатель A15MF является одни из надежнейших моторов в линейке бюджетных силовых установок. Для того, чтобы сохранить его ресурс, нужно своевременно производить техническое обслуживание, а также использовать только качественные запчасти и расходники. При соблюдении этих условий можно увеличить заявленный заводом производителем ресурс.

Производитель рекомендует обслуживать двигатель A15MF по следующему графику:

Состояние приводных ремней рекомендуется проверять каждые 20 тысяч километров. Ремни требуется заменить после 4 лет эксплуатации автомобиля, так как за это время резина просто «задубеет». Обрыв ремня приведет к тому, что вы останетесь без гидроусилителя или генератора;
Ремень ГРМ рекомендуется также осматривать во время ТО, его замену требуется произвести после 100 тыс.км. пробега, но для собственного спокойствия лучше установить новый на пробеге в 60 тысяч километров. Стоит отметить, что A15MF гнет клапана, и если допустить обрыв ремня ГРМ, то потом потребуется дорогостоящий капремонт двигателя;

Схема привода ГРМ двигателя A15MF.

Охлаждающую жидкость рекомендуется менять каждые 4 года, также следует следить за состоянием патрубков системы охлаждения. Ресурс помпы — в среднем 60000 км, в ходе плановых ТО желательно проверить помпу на люфты и осмотреть на наличие подтеков;
Свечи зажигания рекомендуется менять каждые 50 тысяч километров, учитывая качество российского топлива, лучше контролировать состояние свечей раз в полгода. Если пренебречь заменой свечей, могут возникнуть пробои зажигания, также будет обеспечен плохой запуск в холодное время года. Увеличенный зазор на свечах может привести в негодность катушки зажигания;
Все фильтрующие элементы рекомендуется менять раз в год. Данное правило позволит сохранить чистоту топливной системы. Если не заменить воздушный фильтр вовремя, то он начнет пропускать пыль, это приведет к повышенному износу ЦПГ;
Замену масла стоит производить каждые 10000 километров. Пренебрежение данным правилом вызовет образование масляного налета на стенках двигателя. Еще нарушение интервалов замены масла может привести к закупорке маслоканалов, а это в свою очередь приведет к моментальному износу двигателя.

Гидрокомпенсаторы позволяют забыть про регулировку клапанов, главное — поддерживать их в исправном состоянии.

Основные неисправности

Двигатель A15SMS имеет несколько характерных «болячек», о которых надо знать владельцам. В целом он без труда чинится своими руками, хотя это дёшево не обходится.

РХХ — датчик холостого хода подвергается нагрузкам, и часто выходит из строя раньше срока. Из-за поломки регулятора «зависают» высокие обороты в режиме холостого хода. Проблема исправляется заменой элемента на новый датчик.
Маслосъёмные кольца имеют свойство «залегать». Из-за этого повышается расход масла. Рекомендуется заменить кольца или раскоксовать их.
Свечи зажигания изнашиваются — надо менять.
Топливная система из-за низкосортного бензина быстро засоряется. Поэтому надо своевременно и регулярно чистить форсунки, трубки и менять насос при необходимости.
Воздушная заслонка тоже имеет свойство засоряться. Надо очищать дроссель.
