Двигатель nissan qg18de (1.8 л. dohc)

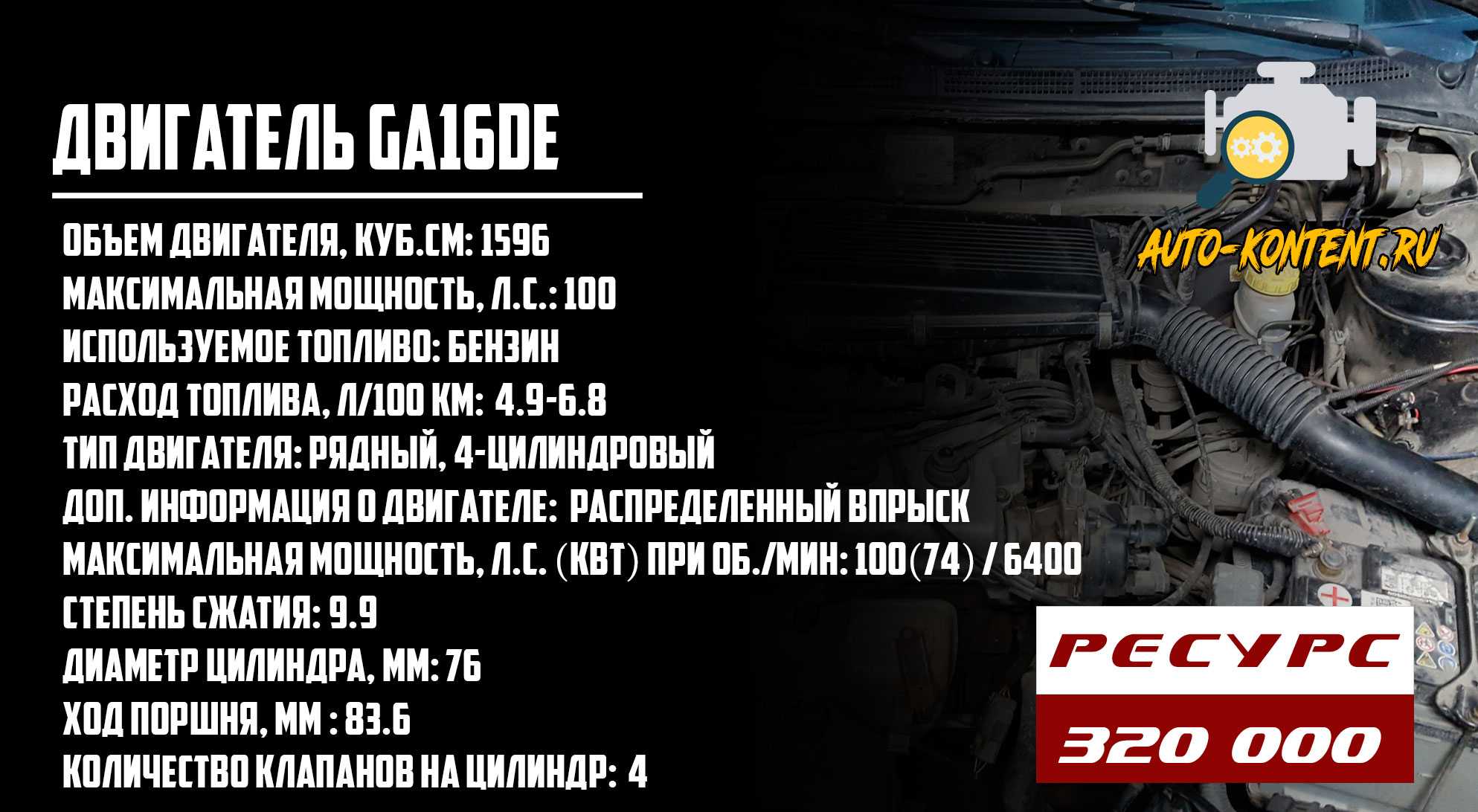

GA16DE

Параллельно с двигателем GA15DE выпускался 1.6-литровый силовой агрегат, получивший несколько другую маркировку – GA16DE. Фактически между моторами 1.5 и 1.6 л всего одно отличие – это увеличенный диаметр цилиндров. Если в двигателе 1.5 л цилиндры расточены под 73.6 мм, то в этом двигателе уже под 76 мм. Использованы новые поршни. Первые версии двигателя были оснащены карбюратором и 12-клапанной головкой блока цилиндров, реже с 8-клапанной ГБЦ. Позже появилась модификация с 16-клапанной алюминиевой головкой блока цилиндров и чугунным 4-цилиндровым блоком. Мощность ДВС составляла 100 лошадиных сил, а крутящий момент 125 Нм. В приводе ГРМ задействованы две цепи с неплохим ресурсом больше 150 тыс. км. Гидрокомпенсаторы отсутствуют, как и фазорегулятор. Из особенностей мотора – наличие ECCS.

Ресурс двигателя Ниссан Примера 1.6 неплохой – 320 000 километров. Можно сказать, что один из самых надежных движков для этого автомобиля. Коленчатый вал чугунный, стоит на пяти опорах и имеет четыре противовеса, а алюминиевые поршни получили плоское днище. В целом, можно отметить неплохую надежность двигателя, солидный ресурс, его легко отремонтировать, достаточно запасных деталей. С этим мотором практически не возникает проблем в зимнее время: всегда заводится в сильный мороз, если, конечно, следить за ним и обслуживать своевременно. Но есть и некоторые недостатки. В первую очередь небольшая мощность как для объема в 1.6 л. После пробега в 200-250 тыс. км обычно начинается «масложор», который лечится только заменой колец. Расход топлива составляет примерно 10 литров на «сотню».

Типичные для GA16DE проблемы:

1. Плавают обороты. Часто автомобилисты жалуются на плавающие обороты, что обычно связано с неисправным датчиком массового расхода воздуха или неисправном клапаном холостого хода. Чаще всего проблема решается одной чисткой клапана, но иногда требуется замена датчиков, что обходится не совсем дешево.
2. Течи моторного масла. Периодически проверяйте воздушный фильтр. Если на нем видны потеки моторного масла, посмотрите в каком состоянии находится прокладка вентиляции картерных газов, поскольку именно через нее просачивается смазочный материал и попадает под клапанную крышку.
3. Расход моторного масла. В этом моторе наблюдается прогрессивный расход моторного масла. Он начинается после 200 тыс. км и по мере увеличения пробега прогрессирует. Можно отделаться одной заменой колец или маслосъемных колпачков, но зачастую требуется полный ремонт с расточкой и гильзовкой блока цилиндров.
4. Растягивается цепь ГРМ. Примерно после 150 тыс. км пробега появляется шум со стороны привода газораспределительного механизма. Чаще всего это свидетельство растяжения цепи ГРМ. Если тянуть с заменой, случится перескок цепи, что приведет к плачевным последствиям. Лучше менять цепь ГРМ раньше срока.

В целом, бояться GA16DE практически нет никаких оснований, большинство проблем появляются только на пробеге от 200 тыс. км. Если лить хорошее масло и заправляться качественным топливом, пройдет и 300, и 400 тыс. км. Но проблема лишь в том, что такой мотор уже давно не собирают и его можно приобрести с Ниссан Примера на вторичном рынке. Пробег авто с 1.6-литровым ДВС уже слишком большой, поэтому найти и подобрать достойный и беспроблемный экземпляр не так просто.

Обзор двигателя Nissan QG18DE

Двигатель QG18DE объемом 1,8 литров и работающий на бензине использовался на автомобилях Nissan с высоким крутящим моментом на низких оборотах. Такой двигатель считается очень экономичным – потребление топлива фиксируется на уровне около 7 литров на 100 км. пробега, а 97% крутящего момента производится им в низком диапазоне 2400-4800 об/мин. Экологическая чистота и низкая токсичность обеспечивается за особой конструкции днища поршней с поверхностью нейтрализатора до 50%. Двигатель QG18DE по праву заслужил звание высокотехнологичного и надежного агрегата, и даже получил в ноябре 2000 года премию в номинации «Технология года».

Бензиновый мотор QG18DE оснащен электронной системой непосредственного зажигания, системой изменения фаз газораспределения и заслонками-завихрителями. Гораздо более совершенные характеристики двигателя обеспечиваются системой изменения фаз газораспределения, что позволяет добиваться лучшего крутящего момента на низких оборотах, а на высоких – выдавать повышенную мощность.

Двигатель данного типа, когда он новый, экономичен наравне с 1,6-литровым мотором, но при этом выдает значительно лучшие тяговые характеристики и более низкую токсичность отработавших газов.

Он стал одним из первых европейских двигателей, которые оснащены системами статического распределения зажигания NDIS и изменения фаз газораспределения NVCS. Система непосредственного зажигания является конструктивно более совершенной и надежной, чем системы питания предыдущего поколения, и обеспечивает повышенный уровень экономии топлива.

Система NVCS в свою очередь призвана повышать крутящий момент при низких оборотах двигателя и улучшить приемистость автомобиля.

Причиной снижения расхода топлива и уменьшения вредности выброса обусловлена также за счет применения в моторе системы зажигания с индивидуальными катушками зажигания для каждого цилиндра.

Существенным плюсом серии двигателей QG является наличие в них заслонок-завихрителей во впускном коллекторе.

Серия бензиновых силовых агрегатов QG стала одной из первых, на которых стала применяться эта система, ранее использовавшаяся на автомобилях с дизельным двигателем.

Более полному сгоранию топлива способствует специальный клапан в коллекторе, перераспределяющий потоки воздуха в зависимости от нагрузки и оборотов и создающий вихрь в камере сгорания. Клапан управления во время разогрева и работы двигателя на низких оборотах двигателя закрыт. Во время работы заслонок создается дополнительное завихрение потока топливной смеси, улучшая тем самым характеристики сгорания топлива в цилиндрах. В итоге содержание окислов азота и углерода в отработавших газах снижается.

Более легкий катализатор с увеличенной на 50% рабочей поверхностью и новая конструкция днищ поршней вносят свою лепту в улучшение экологических параметров мотора.

Двигатель QG18DE полностью соответствует строгим экологическим стандартам Е4 для Германии и экологическим нормам, вступившим в действие в Европе в 2005 году.

Двигатель Nissan QG18DE оснащен бортовой системой полной диагностики. Любой, даже самый малый сбой в компонентах выпускной системы, фиксируется бортовой диагностикой и записывается в память системы управления двигателем.

Минусом можно считать сложность ремонта электроники, разобраться в котором может лишь специалист с большим практическим опытом ремонта двигателей данного типа.

Технические характеристики двигателя Nissan QG18DE:

Объем: 1,8 л (1769 см3); Тип: DOHC-4 с системой изменения фаз газораспределения (технология VVT-i ); Количество клапанов: 16, по 4 на каждый цилиндр; Мощность : 126 л.с. (94 кВт) при 6000 оборотах в минуту (мощность двигателей для японского рынка); Крутящий момент: 129 lbf.ft (174 нм) при 2400 оборотах в минуту; Ограничитель оборотов (Redline): 6500; Система топливоподачи: электронный впрыск; Степень сжатия: 9.5:1.

Подогрев дроссельной заслонки: за счет охлаждающей жидкости двигателя. Датчик детонации: уменьшает угол опережения зажигания при детонации смеси, располагается на блоке двигателя. Угол опережения зажигания: 9 градусов BTDC (может быть изменен в пределах +/- 2 градуса с помощью диагностического тестера CONSULT II). EGR (Exhaust Gas Recirculation) – система рециркуляции отработавших газов. OBDII (Onboard Diagnostic System) – бортовая система диагностики. TWC (Three Way Catalyst) – 3-хступенчатый каталитический нейтрализатор. HO2S – датчики кислорода – 4 шт. (2 до нейтрализатора, 2 после). EVAP – (Charcoal Evaporative Purge Canister) – система управления продувкой паров топлива (угольный фильтр/резервуар).

Технические характеристики QG18DE 1,8 л/125 л. с.

Изначально двигатель QG18DE входит в линейку QG с цепным ГРМ приводом, чугунным блоком, алюминиевой ГБЦ, четырьмя клапанами на цилиндр и двумя верхними распредвалами. Соответственно схема ГРМ здесь DOHC 16V, система регулировки фаз NVCS установлена на впускном валу. Применена революционная схема зажигания DIS-4, которая у производителя Ниссан носит собственное название NDIS.

Объем цилиндров в двигателе QG18DE производителя Nissan увеличен до 1,8 л. При этом расход топлива практически такой же, как у 1,6 л модификаций – 10,2 л/100 км в городском цикле. Разработчиками использована рядная схема двигателя с 4 цилиндрами, изготовленными чугунными гильзами внутри блока из точно такого же конструкционного материала.

Чтобы увеличить мощность силового привода QG18DE, руководство Nissan использовало следующие технические решения:

• система зажигания DIS-4 с индивидуальной для каждого цилиндра катушкой;
• завихритель внутри заслонки впускного тракта;
• схема газораспределения DOHC 16V;
• регулировка фаз с помощью гидромуфты NVCS.

Изначально технические характеристики QG18DE соответствуют табличным значениям:

Тюнинг

Поставляемые в Европу и страны СНГ моторы немного зажаты нормами экологических стандартов. Из-за них производителю пришлось пожертвовать мощностью для улучшения качества выхлопных газов. Поэтому первое решение для повышения мощности ‒ выбить катализатор и обновить прошивку. Такое решение позволит повысить мощность со 116 до 128 л. с. Сделать это смогут на любой СТО, где есть нужные версии программного обеспечения.

И вообще, обновление прошивки потребуется при физическом изменении конструкции мотора, выхлопной или топливной системы. Также возможен и механический тюнинг без обновления прошивки:

1. Шлифовка каналов ГБЦ.
2. Использование облегченных клапанов или увеличение их диаметра.
3. Улучшение выпускного тракта ‒ можно заменить стандартный выхлоп на прямоточный с применением паука 4-2-1.

Все эти изменения позволят повысить мощность до 145 л. с., но даже это не является верхушкой. Потенциал мотора более высок, и для его раскрытия используют наддувной тюнинг:

1. Установка специальных высокопроизводительных форсунок.
2. Увеличение отверстия выпускного тракта до 63 мм.
3. Замена бензонасоса на более мощный.
4. Установка специальной кованой поршневой группы под степень сжатия 8 единиц.

Турбирование двигателя повысит его мощность на 200 л. с., но эксплуатационный ресурс упадет, да и стоить это будет дорого.

Ремонт и обслуживание ДВС

Как было отмечено ранее, QG13DE является довольно-таки надежным мотором. В его конструкции использованы качественные материалы, а сам концепт построения продуман и исключает случайных поломок. Типичных неисправностей у рассматриваемого ДВС не имеется. Отчасти, исключением можно считать:

• Проблемы с датчиками распределительных валов и коленвала.
• Растяжение цепи ГРМ со временем и сопутствующее ему повышение аппетита на масло.
• Износ сальника клапанной крышки, требующий полноценной замены последней (сальник и крышка являются неразборными).

В остальном же, QG13DE более чем надежен и не способен доставить хлопот автомобилисту. Ремонтом данного двигателя занимаются как профильные сервисы Nissan, так и обыкновенные СТО.

К слову, модернизировать QG13DE незачем. Этот мотор Ниссан, конечно, поддается тюнингу, но выжать из него можно максимум 130-150 лошадиных сил. Для достижения подобного результата придется неплохо вложиться. Как минимум, не обойтись без усиления конструкции многих узлов установки и монтажа компрессора. Стоит ли оно того или нет? Скорей всего – нет. Намного проще и дешевле купить более мощный агрегат.

Обзор неисправностей и способы их ремонта

Во время обрыва или перескока звеньев цепи ГРМ мотор HR16DE поршнями без цековок на торцевой поверхности гнет клапана. Другими неисправностями обычно являются посторонние звуки:

Ремонт HR16DE

Перечень основных неисправностей и методы их устранения

Существуют наиболее часты поломки у двигателя QG15DE, но при проведении качественного и своевременного технического обслуживания их можно минимизировать или избежать.

Растянута цепь ГРМ

Очень редко можно встретить лопнувшую цепь ГРМ, но более частым явлением является её растяжение. При этом:

1. Двигатель заводится плохо или не заводится вообще. При этом необходимо, чтобы стартер совершал длительную работу, что также влияет на его эксплуатационный срок.
2. Появление плавающих оборотов на холостом ходу.
3. Возможны провалы в работе, очень похожие на последствия вышедшей из строя свечи зажигания.
4. Повышенный уровень шума при работе двигателя.

Выход из ситуации один – произвести замену цепи ГРМ. Сейчас много качественных аналогов, цена которых достаточно доступна поэтому нет необходимости в покупке оригинала, ресурс которого составляет не менее 150000 км.

Мотор не заводится

Проблема очень частая, и если цепь ГРМ при этом не при чём, то следует обратить внимание на такой элемент как дроссельная заслонка. На двигателях, выпуск которых начался с 2002 года (Nissan Sunny), устанавливались электронные заслонки, крышка которых требует периодической чистки

Второй причиной может стать засорившаяся сетка бензонасоса. Если её чистка не помогла, то скорее всего вышел из строя сам бензонасос. Для его замены не всегда требуется помощь специалистов СТО, такая процедура выполняется своими руками.

И как последний вариант – вышедшая из строя катушка зажигания.

Свист

Чаще всего возникает при работе на пониженных оборотах. Причиной такого свиста является ремень генератора. Проверить его целостность можно непосредственно на двигателе, достаточно визуального осмотра. При наличии микротрещин или потёртостей, ремень генератора вместе с роликами следует заменить.

Сигнализатором пришедшего в негодность ремня генератора может стать лампа разрядки аккумуляторной батареи. При это ремень просто проскальзывает вокруг шкива и генератор не совершает требуемое количество оборотов. Проводя ремонт, также следует проверить датчик коленвала.

Резкие рывки на низких оборотах

Особенно чувствительны при начале езды и при включении первой передачи, также машина дёргается при разгоне. Проблема не критичная, вполне позволит добраться до дома или до ближайшей станции технического обслуживания, но для решения потребуется привлечение мастера по настройке инжекторов. Скорее всего, необходима перепрошивка системы ЭБУ или посмотреть, как работают основные регулировочные датчики. Такая проблема встречается как на моделях с механикой, так и с АКПП.

Недолговечность катализаторов

Последствием вышедшего из строя катализатора является чёрный дым из выхлопной трубы (это не пришедшие в негодность маслосъёмные колпачки или кольца, а также неисправность неисправность лямбда-зонда), и повышение уровня CO. После появления чёрного густого дыма катализатора следует немедленно заменить.

https://youtube.com/watch?v=1ljoBRhEJHM

Недолговечные составляющие системы охлаждения

Система охлаждения для мотора QG15DE не отличается длительным эксплуатационным сроком. Например, заменив термостат, через некоторое время можно обнаружить капли охлаждающей жидкости, особенно в месте, где находится сальник свечного колодца. Часто выходит из строя помпа или датчик температуры.

Особенности QG18DE

Основной конек мотора QG18DE- это его крутящий момент, равный 158 Нм при 2400 — 4800 об/мин. При работе в смешанных циклах горючее имеет небольшой расход бензина — 7,3 литра на 100 км.

В отличие от традиционных систем, новый принцип зажигания NDIS, используемыйв QG18DE, способствует экономии горючего, уменьшает содержание вредных веществ в отработавших газах, выходящих через выхлоп. При ее применении резко сокращается количество отказов в процессе эксплуатации силового агрегата.

Газораспределительная система NVCSприводит к увеличению крутящего момента без повышения оборотов движка, при этом приемистость машины существенно улучшается.

Заслонки-завихрители впускного коллектора позволяют распределять воздух в камере сгорания в зависимости от количества оборотов силового агрегата. При помощи дополнительных завихрений производится более качественное смешение воздушных масс с поступающим топливом. Благодаря этому, обогащенные смеси почти полностью сгорают в цилиндрах, резко снижается процент молекул углерода и окисленного азота в выхлопных выбросах.

В автомобильный двигатель QG18DE всторенасистема бортовой диагностики. Даже при незначительных сбоях в работе выхлопной системы бортовая диагностика сразу подает сигнал водителю и делает метки в системе управления силовым агрегатом.

Технические характеристики:

1. Объем двигателя QG18DE равен 1,8 л.
2. Газораспределение осуществляется по системе NVCSDOHC-4 в соответствии с технологией VVT-i.
3. На 4 цилиндра приходится 16 клапанов.
4. Мощность двигателя равна 126 лошадиных сил.
5. Крутящий момент — 128 при 2400 об/мин.
6. Топливо подается при помощи электронного впрыска.
7. Степень сжатия равна 9,5.

О двигателе QG18DE для Nissan Primera

ДВИГАТЕЛЬ NISSAN QG18DE

Являясь детищем Aichi Machine Industry движок QG18DE был призван заменить SR18DE. Двигатель является аналогом 1.6 литрового QG16DE, но имеет больший диаметр цилиндров. А в целом рассматриваемый двигатель и QG16DE идентичны. Они имеют одинаковую систему изменения фаз газораспределения. В ГРМ обоих двигателей используется цепь. В обоих аналогичные впускные коллекторы, и заслонки-завихрители. У QG18DE отсутствуют гидрокомпенсаторы, а значит каждые 100 тыс. км. необходимо осуществлять соответствующую регулировку. Также необходимо отметить недолговечность цепи ГРМ. Из-за этого со временем автомобиль во время движения начинает дергать. Если водитель замечает подобные признаки, необходимо озадачиться заменой цепи. Присутствуют и неприятности из-за прокладки клапана холостого хода. А именно непосредственно на блок управления начинает протекать антифриз. Понятно, что ничем хорошим это не заканчивается. Поэтому необходимо менять прокладку КХХ. Помимо уже названных недостатков следует отметить прожорливость движка QG18DE в отношении масла. Что-то с этим сделать не получится, такова специфика двигателя. Однако за расходом масла нужно следить и если он достигает и превышает 500гр/1000 км, необходимо обратиться к специалисту. В целом можно сказать, что движок довольно хороший, звезд с неба не хватает, но при обеспечении соответствующего ухода способен без проблем прослужить довольно долго. В итоге ресурс QG18DE может достигать 250-300 тыс. км, а то и выше, но как уже было сказано, в случае обеспечения соответствующего ухода.

ВОЗМОЖНОСТИ ТЮНИНГА

Двигатели, которые поставляются на территорию СНГ, имеют слегка заниженную мощность. Если говорить конкретно потеря мощности составляет 12 л.с. (116 против 128). Таким образом, выбив катализатор и сделав прошивку получится вернуть двигателю изначальную мощность. Замена выхлопа прямоточным с пауком 4-2-1, осуществление портинга ГБЦ, и соответствующая прошивка дадут 140-145 атм. сил. Чтобы пойти дальше в увеличении мощности двигателя, придется менять распредвалы, однако найти необходимы, задача нереальная, следовательно придется прибегнуть к турбонаддуву. Нужно сказать, что двигатель довольно хорошо для этого приспособлен, штатная поршневая справляется с 200 л.с., однако для более значительных улучшений ШПГ больше подойдет кованная, имеющая степень сжатия 8. Есть для QG18DE и турбо киты, использующие в качестве базы различные турбины. Наиболее распространены Garrett T3. Применив такие и проведя соответствующую настройку можно увеличить мощность движка на пять — десять процентов.

Надежность мотора

Для определения надежности двигателя важно знать о его положительных и отрицательных сторонах. Плюсы агрегата:

Плюсы агрегата:

• Есть форсунки завихрители впускного коллектора. Именно бензиновые силовые агрегаты QG стали одними из первых, где практиковалось использование данной системы. До этого она использовалась только для автомобилей с дизельным типом двигателя.
• Для обеспечения полного сгорания топлива используется деталь специального клапана в коллекторе и регулятор давления топлива. Он перераспределяет поток воздуха зависимо от того, какая нагрузка и обороты, а также какие возможности создающего вихря камеры сгорания.
• Контрольный разъем маф датчиков позволяет следить за процессом сгорания топлива. Благодаря закрытому положению клапана управления, когда происходит разогрев и работа двигателя с низким уровнем оборотов, достигается создание дополнительно завихрения потока топлива. Это способствует улучшению характеристик сгорания топлива в цилиндре и снижению уровня азотных и углеродных окислов.
• Проверка выходных сигналов форсунок выполняется без проблем,
• У более легкого катализатора увеличена на 50% рабочая поверхность благодаря новой конструкции поршневого днища, что обеспечивает возможности улучшения экологического параметра мотора.
• Взаимозаменяемость муфта vvt i 91091 0122 при выполнении ремонтных работ.
• Для мотора гарантировано полное соответствие уровню строгих экологических стандартов Е4 в Германии и экологических норм, которые вступили в действие в 2005 году в европейских странах.
• У двигателя «Ниссан» есть Niss модели QG18DE есть бортовая система, позволяющая проводить полную диагностику. При любом, даже самом незначительном сбое компонентов системы выпуска, это будет зафиксировано при бортовой диагностике и записано в память системы.

Неисправности

Любой двигатель обладает теми или иными проблемами. Агрегат QG18DE хорошо изучен, и его характерные неисправности давно известны:

1. Протечка антифриза ‒ наиболее распространенная поломка. Причиной становится износ прокладки клапана холостого хода. Ее замена решит проблему с протечкой охлаждающей жидкости.
2. Повышенный расход масла становится следствием плохой работы маслосъемных колец. В большинстве случаев их необходимо заменить, что сопровождается съемом головки блока цилиндров и практически приравнивается к капитальному ремонту. Отметим, что в процессе работы двигателя масло (особенно поддельное) может улетучиваться и выгорать, также незначительная его часть может попадать в камеру сгорания и воспламеняться вместе с бензином, что считается нормой. И хотя в идеале расхода масла быть не должно, допускается его угар в размере 200-300 грамм на 1000 км. Впрочем, многие пользователи на форумах отмечают, что расход до 0.5 литра на 1000 км можно считать нормальным. В редких случаях жор масла крайне высок ‒ 1 литр на 1000 км, но это требует скорого решения.
3. Неуверенный запуск двигателя в нагретом состоянии ‒ выход из строя или засор форсунок. Проблема решается путем их очистки или полной замены.

Одной из проблем двигателя является цепной привод. Благодаря ему мотор хоть и служит дольше, но обрыв или перескок звеньев привода ГРМ обязательно погнет клапана. Поэтому заменять цепь необходимо строго в соответствии с рекомендуемыми сроками ‒ через каждые 100 тысяч километров пробега.

В отзывах и на форумах владельцы автомобилей с двигателями QG18DE отзываются положительно о данных силовых установках. Это надежные агрегаты, которые при правильном обслуживании и редком ремонте «живут» очень долго. Но проблемы с прокладками КХХ на автомобилях до 2002 года выпуска имеют место, равно как и проблемы с плаванием холостых и неуверенным запуском (когда плохо заводится автомобиль).

Характерной неприятностью модели является прокладка КХХ ‒ у многих владельцев автомобилей антифриз со временем начинает течь на блок управления двигателем, что может закончиться плохо, поэтому время от времени необходимо контролировать уровень охлаждающей жидкости в бачке, особенно, если наблюдается плавание холостых оборотов.

Последней мелочной проблемой является расположение номера двигателя ‒ он выбит на специальной площадке, которая находится в правой части блока цилиндров. Это место может заржаветь до такой степени, что разглядеть номер не удастся.
