Отрицательный развал задних колёс: зачем он нужен и как сделать?

Что такое развал, нормативные показатели (цифры), как регулируется?

Развал — параметр, отражающий угол наклона колеса по отношению к вертикальной плоскости.

Развал бывает:

Положительным. В этом случае верхняя сторона колес отклоняется в стороны (наружу).
Отрицательным — верхние части колес сведены вовнутрь.

Главное назначение развала — гашение вибраций рулевого колеса в случае наезда на препятствия. Вибрации не передаются через рулевую трапецию, а гасятся, благодаря упругости колес.

Нарушение развала приводит к следующим последствиям:

Ухудшению контакта шины с дорогой;
Снижение устойчивости на крутых поворотах;
Ускорение износа покрышек;
Изменение радиуса обката.

В большей части машин, кроме тех, на которых установлена подвеска «МакФерсон», развал равен 0-45\’ (иногда до двух градусов).

На машинах, оборудованных подвеской «МакФерсон» развал отрицательный или нулевой, что обусловлено особыми конструктивными особенностями транспортного средства.

Что касается конструктивных особенностей авто с подвесками МакФерсон, то в них регулировка углов схождения не предусмотрена.

Распространенные причины нарушений развала:

Нарушение целостности рычагов;
Разрушение резинометаллических шарниров;
Деформация ступичных узлов и стоек.

Такое возможно при попадании в ямы или открытые люки, при сильном ударе о бордюры.

Если развал имеет небольшое отклонение, то производится его регулировка. Для этого придется откручивать два болта соединяющие кронштейн стойки амортизатора и поворотный кулак и путем сдвигания последнего добиться нормативных показателей.

Не забудьте поставить метки на болтах, чтобы запомнить их положение.

Такая регулировка характерна в основном для отечественных автомобилей и некоторых иномарок.

Если отклонения очень большие и не поддаются регулировке, то замена амортизатора позволяет вернуть показатель в норму. Если же параметр расходится больше (от 2 градусов и выше), то проверьте ступицу и цапфу.

Когда делать развал-схождения

Регулировку угла установки колес следует делать в следующих случаях:

автомобиль при движении уводит в одну сторону или “кидает” по сторонам;
неравномерный износ шин;
после ремонта подвески и рулевого управления (замена шаровых опор, демонтаж-монтаж рычагов, замена тяг и рулевых наконечников и амортизаторов);
при неадекватном поведении автомобиля на дороге (при независимой задней подвеске автомобиль, при прямолинейном движении, может “подкидывать” по сторонам).

Уводит в сторону: необходимо удостоверится в исправности деталей подвески, которые влияют на углы установки колес (тяги и наконечники рулевого управления, сайлент блоки, шаровые опоры, ступичные подшипники).

Неравномерный износ шин: следует также провести диагностику ходовой части, если был сильный удар колеса, то проверить рычаг на геометрию.

Ремонт подвески: в данном случае, после ремонта подвески нарушается развал-схождения, а также кастер (при замене амортизаторов). Перед посещением “развала” не рекомендуется длительная езда свыше 50 км/ч, во избежание сильного и неравномерного износа резины.

Как часто надо делать сход-развал

Итак, регулировке подвергаются три основных параметра подвески, о них и следует рассказать в теоретической части статьи.

Развал – это угол наклона колес по отношению к поверхности дороги. Он может быть отрицательным – если верхняя часть колеса имеет наклон к центру автомобиля, и положительным – если верхняя часть колеса, соответственно, наклонена от центра машины. И каждого из положений есть свои положительные стороны и недостатки. Например, если угол развала отрицательный, то увеличивается пятно контакта колеса с дорогой, улучшается сцепление с дорогой, но при этом резина быстрее изнашивается.

Второе важное понятие, это кастер – угол продольного наклона оси поворота колеса, или, проще говоря, горизонтальное положение колес в арках. Это положение влияет на управляемость: немного увеличенный кастер делает рулевое управление более острым, но в случае излишне увеличенного кастера руль становится тяжелым

Третье понятие, которое следует знать, – это схождение. Суммарным схождением называют сумму всех углов между продольной осью автомобиля и плоскостью, проходящей через центр левого и правого колес. Схождение может быть положительным (для передних колес) – в таком случае автомобиль становится более стабильным на высоких скоростях, но при этом возрастает недостаточная поворачиваемость. Отрицательно схождение передних колес делает рулевое управление более точным, но при этом увеличивается износ резины и все неровности дороги отзываются на руле – появляется так называемое «биение».

Как проводят саму процедуру? В разных мастерских ее проводят по-разному. Некоторые мастера подходят к делу ответственнее: прежде чем отрегулировать сход-развал, специалист сначала проверяет давление в колесах, обычно используя для этого переносной компрессор. Далее на все колеса устанавливаются датчики, а при помощи специальной распорки зажимается ножной тормоз. Особенно квалифицированные мастера также осматривают подвеску на наличие видимых неисправностей – однако такие специалисты встречаются крайне редко. Автомобиль «загоняют на яму» и «прожимают». Данные с датчиков передаются в компьютер, после чего результаты заносятся в таблицу, при этом первая строка – это показатели автомобиля с грузом в багажнике, следующая строка – без него. Все потому, что даже небольшой дополнительный вес способен повлиять на результаты замера. При этом большинство рабочих сервисных мастерских обычно опускают этот момент и проводят замеры с нагруженным автомобилем.

Две самые частные причины, по которым автомобилисты приезжают делать сход-развал — это плохая управляемость или увод автомобиля в сторону, а или же повышенный износ покрышек.

Однако проверить и отрегулировать сход-развал следует и на новом автомобиле. Завод-изготовитель выставляет средние параметры с расчетом на то, что дилер пред продажей подготовит автомобиль и сделает необходимую доводку. Но, как показывает практика, продавцы в большинстве своем этот момент опускают.

Производители же рекомендуют осуществлять эту процедуру каждые 15-20 тысяч километров, то есть приблизительно пару раз в год. Чтобы не тратить деньги попусту, следует регулировать сход-развал после сезонной смены покрышек.

Есть и другие ситуации, при которых следует отрегулировать сход-развал. Во-первых, после некоторых ремонтных работ: замены наконечников, шаровых опор, рулевых тяг, рулевого редуктора или рейки, маятникового рычага, стоек, пружин и сайлент-блоков. Во-вторых, при определенном поведении автомобиля – например, если машинууводит в сторону, а руль стоит криво, или если автомобиль начинает «плавать» в колее, а также если запаздывает в управлении. В-третьих, сход-развал нужно сделать после изменения высоты посадки автомобиля (обычно это делается при помощи специальных подставок или утолщенных резинок, которые устанавливаются под пружины подвески). И наконец, четвертое – сход-развал следует сделать, если руль перестал «возвращаться» при выходе из поворота, или если у автомобиля разный радиус поворота влево и вправо.

Итак, сход-развал нужно делать при плохой управляемости автомобиля, повышенном износе резины, после некоторых ремонтных работ, связанных с подвеской, а также после каждой перебортовки колес или установке новой резины. При этом мастеру следует предварительно осмотреть подвеску автомобиля, поинтересоваться у водителя о грузах в багажнике и, если они тяжелые, вынуть их на время регулировки. Также специалист должен проверить давление воздуха в колесах, диагностировать свободный ход рулевого колеса и осмотреть диски колес на предмет деформации. Невыполнение какой-либо из перечисленных процедур может повлиять на показатели датчиков.

Установочные углы

Измерения всех установочных геометрических углов производятся в градусах, исключение составляет только угол схождения, который чаще всего в европейских странах измеряется в миллиметрах.

Параметры подвески автомобиля измеряются несколькими углами:

схождение (Toe-in);
развал (Gamber);
кастер (Caster);
продольный угол;
поперечный угол;
угол наклона шкворня.

Основными углами настроек являются первые три, то есть углы схождения, развала и кастера. Изменение любого из этих углов существенно влияют на геометрические параметры колес. Для того чтобы понять, что такое сход развал стоит детально рассмотреть каждый угол в отдельности.

Схождение (Toe-in)

Toe-in с английского переводится как сходимость колес и в основном имеет положительное значение, традиционно модели “Субару” имеют нулевое схождение, а отрицательные настройки используются исключительно на спортивных гоночных автомобилях.

Положительным схождением считается, когда передняя часть шины направлена вовнутрь к продольной центральной оси автомобиля, а отрицательным при отклонении наружу. Отклонение этого угла влияет:

на повышенный износ шин;
управляемость при повороте;
дистанцию наката автомобиля.

На автомобилях с задним приводом вполне приемлемой нормой считается положительное схождение в пределах 1 — 2 миллиметров, а на автомашинах с передним приводом от 0 до 1,5 мм. Узлы регулировки находятся на рулевых тягах.

Развал (Gamber)

Угол развала может быть как положительным, так и отрицательным в зависимости от конструктивных особенностей подвески транспортного средства. На автомобилях с задним приводом обычно используются положительные отклонения от вертикальной оси колеса в диапазоне от 0 до +1 градуса. Автомашины с передним приводом в основном имеют отрицательный развал от 0 до -1 градуса. Существенные отклонения влияют на управляемость и способствуют износу протектора колеса.

Главными причинами нарушения угла Gamber являются:

При возникновении этих неисправностей колесо начинает отклоняться в сторону минусового развала, при этом происходит изменение схождения колес, довольно часто изменяется первоначальное положение руля, ощущается увод автомобиля, и появляются следы износа на протекторе на одной из сторон.

Стоит отметить, что не все автомобили, особенно легковые с подвеской системы Макферсон, имеют регулировочные узлы этого угла. На более ранних моделях для регулировки устанавливались эксцентричные болты на нижних рычагах или амортизаторных стойках. Так, к примеру, на модели ВАЗ 2108 верхний болт крепления амортизаторной стойки к цапфе эксцентрический, что позволяет производить регулировочные работы. Постепенно инженеры отказались от этой затеи. Поэтому в случае отклонения развала от заводских параметров причину следует искать в элементах ходовой части или геометрии кузова.

Кастер (Caster)

Очень важный и ответственный угол, нарушение параметров которого приводит к уводу автомобиля от прямолинейного движения, по сути, происходит смешение передней оси колес автомобиля по отношению к задней оси. Кастер стабилизирует управляемость автомобиля на высоких скоростях и обеспечивает при поворотах возвращение управляемых колес в исходное положение. Угол всегда имеет положительное значение, и чем он выше, тем устойчивее автомобиль на высокой скорости. На обычных автомобилях диапазон составляет от двух до пяти, а на спорткарах наклон достигает девяти и более градусов.

Причинами изменения наклона кастера могут быть:

деформирован рычаг вследствие наезда на препятствие;
разрушены сайлентблоки;
поломана пружина;
деформирована стойка амортизатора (система Макферсон);
деформация переднего подрамника или кузова.

Практически все внедорожники имеют узлы, позволяющие регулировать углы установки колес, которые располагаются в месте крепления рычагов. Используются два способа регулировки:

эксцентричные болты;
регулировочные пластины или шайбы.

На ВАЗ 2121 узел находится на верхнем рычаге, применяются шайбы, посредством установки или удаления которых и производятся регулировочные работы. Импортные внедорожники имеют специальные эксцентрические болты, расположенные на нижних или верхних рычагах подвески.

Когда нужно делать сход-развал

Производители автомобилей не указывают в
инструкции по эксплуатации точных временных сроков или пробега. Некоторые для
самоуспокоения обращаются за услугой раз в 20-40 тыс. км. Обязательная
регулировка углов установки колес проводится после планового ремонта подвески и
вмешательства в ходовую часть, но здесь весомую роль играет марка, а также
модель транспортного средства, поскольку конструкции везде разные. Обязательна
корректировка после замены:

левой или правой шаровой опоры;
небольших рулевых наконечников;
стоек в сборе, соединенных со
ступицами.

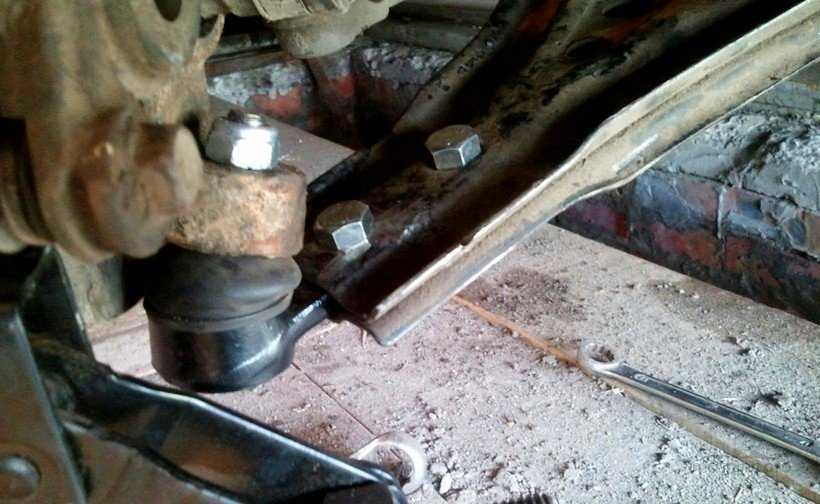

Шаровая
опора непосредственно влияет на наклон плоскости ступицы

В некоторых моделях машин регулировка углов
установки колес может понадобиться после замены ШРУСа или рулевой рейки. Если в
конструкции используется задняя полузависимая балка, то там углы стабильны и
при замене сайлентблоков балки или амортизаторов регулировка не требуется. В
таких автомобилях настраивается только развал передних колес для оптимального
взаимодействия с подвеской.

Стоит
знать! У машин с независимой многорычажной подвеской регулировка выполняется на
всех четырех шинах.

Кроме ремонтных работ, развал-схождение
потребуется проверить после попадания автомобиля в большую яму на скорости.
Удар способен сместить крепление и сбить регулировку углов. Еще при ударах
деформируются диски, поэтому диагностика поможет выявить верное направление для
ремонта. Среди признаков, указывающих на необходимость регулировки сход-развала
следующие:

автомобиль самостоятельно уходит с
прямой траектории движения — водителю приходится подруливать;
шины визжат при маневрах;
теряется стабильность управления
при смене дорожного покрытия;
вхождение в повороты дается с
трудом — машина норовит выйти из заданного круга;
руль не возвращается
самостоятельно в исходное положение после выхода из поворота;
заметен неравномерный износ
покрышек по наружному или
внутреннему краю.

Когда автомобиль получил серьезный удар при
лобовом столкновении, стоит проверить развал передних колес, поскольку ДТП
могло спровоцировать смещение угла, выставленного при регулировке.

А вот
смена шин, ступичных подшипников, стабилизаторов, тормозных дисков и
амортизационных пружин наоборот не требует обязательной регулировки, поскольку
эти элементы не влияют на положение ступицы.

Но за услугой можно обратиться по желанию,
чтобы быть спокойным.

Как установить пластины отрицательного развала?

Для работы нам понадобится:

Wd-40;
плоскогубцы;
комплект ключей.

Итак:

Ставим авто на ровной поверхности, устанавливаем башмаки, ослабляем крепления колес.
Поднимаем колесо на домкрате и полностью снимаем его.
Ослабляем ручник.
Откручиваем два крепления барабана, проворачиваем барабан на градусов 30. (если барабан не прокручивается, то бьем по нему молотком через деревянный черенок) и снова закручиваем крепления барабана (барабан сам вылезет наружу).
Далее откручиваем ступицу (помечено красным цветом), предварительно обработав wd-40.
Устанавливаем проставки, собираем все в обратном порядке.

Установка пластин

Установка пластин отрицательного развала производится следующим образом:

Требуется обеспечить жесткую устойчивость автомобилю и поднять заднюю ось. Все данные манипуляции лучше всего выполнять на винтовом электроподъемнике, это не только обеспечит свободу действия, но и удобство.
Далее необходимо снять задние колеса вместе со всей тормозной системой. Это необходимо, чтобы облегчить конструкцию и к тому же вам станут доступны нижние болты.
Выкручиваем 4 болта крепления ступицы и вынимаем их. Для того, чтобы благополучно открутить их возможно потребуется обработать WD-40 и выждать некоторое время. Штатные болты имеют шляпку под шестигранники, такая конструкция позволяет надежней их зажать. В комплекте же имеются болты для крепления, они имеют большую длину, так как штатных болтов не хватает для затяжки соединения. Но, к сожалению, на них шляпки выполнены стандартными под рожковый ключ. Это не позволяет их качественно затянуть. Поэтому можно приобрести болты отдельно по шестигранник.
Перед установкой пластины отрицательного развала и поверхность балки следует обработать антикоррозийными составами, предварительно очистив от ржавчины. Это позволит затем беспрепятственно разобрать конструкцию при необходимости.
Затем все собирайте в обратном порядке. Как правило, после установки пластин не требуется производить никаких регулировок. Но, впрочем, которых и так не имеется.

В итоге Вы получите результат, как на видео:

Но сам наклон зависит от того, какие пластины Вы приобрели перед установкой.

Пластины регулировки развала задних колес 1 градус SS20 2108-2110, Калина, Приора, Гранта

Преимущества развальных пластин (проставок «развал-схождение») SS20

увеличивает развал до -1°;
улучшает прохождение скоростных поворотов;
улучшает стабильность автомобиля при воздействии боковых нагрузок;
улучшает сцепление автомобиля с дорогой;
уменьшает износ шин.

Гарантия — 1 год

У многих современных автомобилей имеется отрицательный развал колес задней оси, который заложен в конструкцию изначально, и этот угол доходит до 2 и даже более градусов. Владельцы автомобилей ВАЗ (кроме последних моделей Гранта и Калина-2) на задней оси своих автомобилей имеют нулевой развал колес. Установить отрицательный развал задних колес возможно с помощью развальных пластин, которые устанавливаются между задней балкой и осью ступицы заднего колеса.

Как известно, при установке многих развальных пластин, широко представленных на рынке, кроме получения развала -1°, получаем также и отрицательное схождение задних колес, которое плохо сказывается на управляемости. Такой результат получается из-за того, что при проектировании этих проставок, производители не учитывают угол наклона рычага задней балки. Отрицательное схождение задних колес увеличивает вероятность заносов при поворотах, так как автомобиль получает чрезмерную избыточную поворачиваемость, а также при прямолинейном движении под воздействием неровностей дороги и боковых воздействий (например, ветра или при движении по колее) автомобиль требует постоянных подруливаний и становится излишне резким и нестабильным.

При проектировании проставок SS20 учтен угол наклона рычага задней балки. Ось симметрии развальной пластины была смещена на угол α’ равный наклону рычага балки. Это решение позволяет сохранить стабильное поведение автомобиля при поворотах и движении по прямой. При установке развальных пластин SS20 обеспечивается развал -1° и небольшое положительное схождение колес задней оси.

Применение фирменных проставок SS20, дающих отрицательный развал задних колес, несколько увеличивает их колею. Это положительно сказывается на маневренности. Более широкая колея позволяет увеличить скорость прохождения поворота без риска опрокидывания.

Кроме того, увеличение развала до -1° улучшает прохождение скоростных поворотов, так как колеса, имеющие отрицательный развал, воспринимают большую величину боковых сил без «подламывания» шин, что уменьшает увод с траектории.

При кренах кузова в поворотах наиболее нагруженные колеса, имеющие отрицательный развал, сохраняют большее пятно контакта и лучшее сцепление. Компенсация схождения позволяет колесу катиться с наименьшим сопротивлением и уменьшает износ шины.

Материалы для корректировки

Понадобятся следующие материалы:

обычная линейка (если есть, то лучше телескопическая). Так как телескопическая позволит регулировать расстояние. Если для нахождения внешнего размера подойдет обычная линейка, то телескопическая удобна для измерения внутреннего расстояния между шинами;
отвес – какой-нибудь груз, который можно будет привязать к веревке. Подойдет обычное рыбацкое грузило;
веревка или шнур, к которому будет привязываться грузило.

Автомобиль желательно установить на яму или на ровной поверхности. Вся процедура состоит из двух этапов:

регулировка развала;
корректировка схождения.

Причем сход-развал на передних шинах транспортного средства делается именно в той последовательности, в которой указаны этапы выше.

Внимание! Если автовладелец не уверен в своих силах, то корректировку лучше предоставить специалистам на станции технического обслуживания

Развал-схождение – что это такое?

Для начала давайте разберемся с теорией: развал-схождение – что это? Какими бывают углы установки колёс, и как от них зависит поведение машины на дороге?

Развал – это угол между вертикалью и плоскостью колеса. Он обеспечивает надежный контакт покрышки с дорогой (смотрите на рисунке выше).

Схождение – это угол между направлением движения и плоскостью вращения колеса. От него зависит устойчивость автомобиля в поворотах и износ шин.

У заднеприводных автомобилей колеса должны быть слегка повернуты друг к другу – это называется положительное схождение. В движении они разъезжаются и становятся параллельно.
У переднеприводных – наоборот, схождение должно быть отрицательным (смотрите на схеме ниже).

Кастер – это угол продольного наклона шкворня. Данный параметр очень редко нуждается в корректировке, лишь на заново собранной передней подвеске из новых деталей, поэтому его регулировку мы рассматривать не будем.

Ремонт подвески или рулевого управления (замена тех же амортизаторов или рулевого шарнира) ведет к значительному изменению установочных углов колёс. Ежедневная эксплуатация автомобиля также со временем вносит свои коррективы в эти параметры, поэтому периодически возникает необходимость в регулировке развала-схождения.

Регулировать развал-схождение лучше всего два раза в год, при сезонной смене покрышек. За это время не раз угодишь в яму или наедешь на бордюр, от чего ходовая расшатывается и углы изменяются. Своевременная регулировка развала-схождения обойдется намного дешевле, чем комплект новой резины.

В 1955 году американский инженер Ли Хантер разработал первый стенд для регулировки развала-схождения. Датчики, установленные на колесах, посылали сфокусированные световые лучи и точно измеряли углы. Поэтому стенд назывался оптическим. Но уже в 1969-ом его подключили к компьютеру, а в 1995 году для измерения и регулировки углов стали впервые применять 3D технологии.

Правда советские автолюбители справлялись безо всяких стендов и компьютеров – при помощи гаечных ключей, штангенциркуля, нити и отвеса они регулировали углы развала и схождения своими руками.

Недостатки

Мы рассмотрели, что дает отрицательный развал. А теперь нужно поговорить о недостатках. Если нет спортивных амбиций, тогда лучше отказаться от такого тюнинга.

Один из серьезных минусов – это повышенный износ внутренней части покрышки. Если нужно быстро разогнаться или затормозить, то эффективность и разгона, и торможения будет снижена – площадь контакт колеса с дорогой уменьшилась. И, наконец, при движении по плохим дорогам машина может уйти в сторону.

Самое неприятное – это износ шин. Это случится, если отрицательный развал более 1 градуса. Чем выше будет этот угол, тем быстрее износится резина. Гонщики могут позволить себе менять резину даже после нескольких кругов. Обычному водителю это часто не по карману.

Как сделать развал в минус?

Прежде чем начать регулировки, следует знать, подойдет ли такой развал для автомобиля и будет ли в допуске поперечная, а также вертикальная устойчивость автомобиля. Конечно, при необходимости эти показатели можно увеличить.

Чтобы повысить уровень устойчивости, в переднюю подвеску устанавливают стабилизатор. Для повышения вертикальной устойчивости меняют пружины на более жесткие. Чтобы снизить риск заноса при скоростном повороте, заднюю подвеску занижают. Тогда машина будет прижиматься к внешней стороне колеса, и ее не занесет.

Для регулировки отрицательного развала передних колес необходимо приобрести специальные регулировочные развальные пластины. Покупая пластину, следует отталкиваться от необходимого угла. Пластины бывают разные.

Лада Приора Седан › Бортжурнал › Развальные проставки задней оси

Захотелось попробовать сделать отрицательный развал задних колес. В теории от этого должны быть только плюсы. На практике почти у всех современных автомобилей задние колеса установлены с отрицательным развалом. Отзывы об установке развальных пластин на лады тоже в основном положительные.

Купил проставки развала-схождения SS20. Отрицательный развал 1° и небольшое положительное схождение.

Для установки проставки нужно снять заднее колесо, снять тормозной барабан, открутить 4 болта, которые крепят ступицу и тормозной щит к балке подвески. Болты под внутренний шестигранник на 8.

Основную сложность в разборке вызвали закисшие болты крепления ступицы. В процессе снятия сломал шестигранник и накидной ключ на 8. Также в тормозных механизмах заржавели и развалились стяжные пружины. Были заменены на новые. Колодки и цилиндры в удовлетворительном состоянии.

Зачистил плоскости балки и тормозного щита от ржавчины и перед установкой пластин помазал медной смазкой. Устанавливаем пластины стрелкой вперед по ходу движения.

Собираем все в обратной последовательности. Нижние болты крепления ступиц поставил удлиненные из комплекта проставок. Можно было и оставить родные, на них еще есть запас около 3мм.

Внешне изменения не сильно заметны, но если приглядеться задние колеса немного раскорячены).

Изменения в поведении автомобиля заметил примерно через неделю. Может быть колеса притерлись, или просто не знал, что должно измениться). В общем впечатления положительные. Улучшилась реакция автомобиля на поворот руля, заднее внешнее колесо как будто заталкивает машину в поворот. Поведение машины стало более живое, эмоциональное и в то же время прогнозируемое. За счет положительного схождения машина более стабильна. В общем баланс немного сдвинулся в сторону избыточной поворачиваемости. По отзывам других владельцев срыв в занос происходит резче, но позже, я до заноса пока не доводил. Также по информации на сайте SS20 низ колеса сдвигается наружу примерно на 15мм, колея задней оси увеличивается на 30мм, верх колеса уходит внутрь, 15 дюймовое колесо теперь лучше прячется в маленькой арке приоры и не задевает за подкрылки. В очередной раз убедился, что задние колеса влияют на поведение автомобиля значительно больше, чем передние.

В общем доработкой доволен и удивлен, за такую сумму, около 400 рублей, получаем значительные положительные изменения.

источник

Как выполнить отрицательный развал своими руками

Прежде, чем заниматься подобным экспериментом, лучше проконсультироваться, как это сделать и подойдёт ли это вашему автомобилю. Многие водители не задумываются, для чего нужен минусовый развал, не обладая при этом спортивными амбициями. В переднюю подвеску для увеличения устойчивости можно поставить стабилизатор. Есть ещё понятие вертикальной устойчивости — тут на помощь придут более жёсткие пружины. Саму заднюю подвеску можно занизить, чтобы уменьшить риск заноса при прохождении поворотов на скоростях. Чтобы добиться отрицательного развала, понадобятся регулировочные пластины, угол которых может быть разным.

Для того чтобы выполнить развал, нужно придерживаться такого несложного алгоритма:

Автомобиль сначала устанавливают на ровной поверхности.
Кузов приподнимается при помощи домкрата для снятия колеса.
Поочерёдно демонтируется тормозной барабан с колодками и ступицами.
Ставится развальная регулировочная пластинка.
Все элементы устанавливаются на прежние места.
Можно переходить к следующему колесу.

Как мы видим, сделать самостоятельно отрицательный угол развала колёс вовсе несложно. Чтобы не беспокоиться самому, можно посетить любой профессиональный шиномонтаж, имеющий соответствующее оборудование. Оно представляет собой программный стенд для развала и схождения, в который уже заданы углы регулировки колёс большинства марок автомобилей. На колёса будут установлены датчики, которые определят текущие показатели углов наклона.

При этом некоторые эксперты утверждают, что маленький отрицательный угол не приведёт к неравномерному износу автомобильных покрышек. Зато это позволит улучшить показатели управляемости транспортным средством на любых типах дорожного полотна. Таким образом, подобный тюнинг можно применять не только в спортивных, но и в эстетических целях. Небольшие изменения водитель сможет заметить буквально сразу.

Установка пластин

Установка пластин отрицательного развала производится следующим образом:

Требуется обеспечить жесткую устойчивость автомобилю и поднять заднюю ось. Все данные манипуляции лучше всего выполнять на винтовом электроподъемнике, это не только обеспечит свободу действия, но и удобство.
Далее необходимо снять задние колеса вместе со всей тормозной системой. Это необходимо, чтобы облегчить конструкцию и к тому же вам станут доступны нижние болты.
Выкручиваем 4 болта крепления ступицы и вынимаем их. Для того, чтобы благополучно открутить их возможно потребуется обработать WD-40 и выждать некоторое время. Штатные болты имеют шляпку под шестигранники, такая конструкция позволяет надежней их зажать. В комплекте же имеются болты для крепления, они имеют большую длину, так как штатных болтов не хватает для затяжки соединения. Но, к сожалению, на них шляпки выполнены стандартными под рожковый ключ. Это не позволяет их качественно затянуть. Поэтому можно приобрести болты отдельно по шестигранник.
Перед установкой пластины отрицательного развала и поверхность балки следует обработать антикоррозийными составами, предварительно очистив от ржавчины. Это позволит затем беспрепятственно разобрать конструкцию при необходимости.
Затем все собирайте в обратном порядке. Как правило, после установки пластин не требуется производить никаких регулировок. Но, впрочем, которых и так не имеется.

В итоге Вы получите результат, как на видео:

Но сам наклон зависит от того, какие пластины Вы приобрели перед установкой.

Угол продольного наклона (кастер) — угол между осью поворота колеса и вертикалью на виде сбоку. Считается положительным, если ось наклонена назад относительно направления движения.

Развал — наклон плоскости колеса к перпендикуляру, восстановленному к плоскости дороги. Если верхняя часть колеса наклонена наружу автомобиля, то угол развала положительный, а если внутрь — то отрицательный.

Схождение — угол между продольной осью автомобиля и плоскостью, проходящей через центр шины управляемого колеса. Схождение считается положительным, если плоскости вращения колес пересекаются перед автомобилем, и отрицательным, если они, наоборот, пересекаются где-то сзади.

Ниже приведены эксперимены, позволяющие уяснить, как влияют регулировки колес на поведение автомобиля. Для тестов выбран «Самара» ВАЗ-2114 — большинство современных иномарок не обременяет владельца диапазоном и выбором регулировок. Там все параметры заложены заводом-изготовителем и повлиять на них без конструктивных переделок достаточно сложно. У нового автомобиля — неожиданно легкий руль и невнятное поведение на дороге. Углы схода-развала находятся в поле допуска, за исключением продольного угла наклона оси поворота левого колеса (кастера). Применительно к передней подвеске отечественного переднеприводного автомобиля установка углов всегда начинается с регулировки кастера. Именно этот параметр, с одной стороны, служит определяющим для остальных, а с другой — в меньшей степени сказывается на износе шин и прочих нюансах, связанных с качением автомобиля. Более того, данная операция наиболее трудоемка — думается, именно поэтому о ней «забывают» на заводе. Только потом, разобравшись с продольными углами, грамотный мастер начинает регулировать развал, а затем и схождение колес.
