Уход за двигателями 3S GE
Для двигателя 3S-GE разработан регламент, согласно которого с мотором проводят положенные процедуры. Уход гарантируют прохождение двигателем 300000 километров пробега.
- Замена ремня газораспределительного механизма двигателя через каждые 50000 километров пробега;
- Регулировка зазоров в клапанах двигателя проводится через каждые 30000 километров пробега;
- Чистка вентиляции картера двигателя проходит каждые два года;
- Замена моторной смазки и фильтрующего элемента двигателя через каждые 7500 километров пробега;
- Замена элемента фильтрующего топливо двигателя после 40000 километров пробега;
- Воздушный фильтрующий элемент двигателя меняется ежегодно;
- Замена охлаждающей жидкости двигателя каждые 40000 километров пробега;
- Ресурс свечей воспламенения двигателя 20000 километров пробега;
- Диагностика и устранение прогоревших мест во впускном коллекторе двигателя через 60000 километров пробега.
Регламент обслуживания 5S FE 2,2 л
Чтобы двигатель 5S FE прослужил больше 300000 км пробега, производитель рекомендует придерживаться графика ТО:
- приводной ремень навесного оборудования и распредвала полежит замене через 50000 км;
- зазоры клапанов рекомендовано регулировать после 30000 пробега;
- очистка вентиляции предусмотрена изготовителем картера каждые 2 года;
- производитель рекомендует заливку нового моторного масла и замену масляного фильтра через 7500 км;
- следует заменить топливный фильтр после 40000 пробега;
- воздушный фильтр обновляют ежегодно согласно инструкциям производителя;
- присадки внутри антифриза с завода имеют ресурс около 40000 км;
- замена свечей зажигания в системе DIS-2 движков производится через 20000 пробега;
- прогорать впускной коллектор начинает после 60000 км.

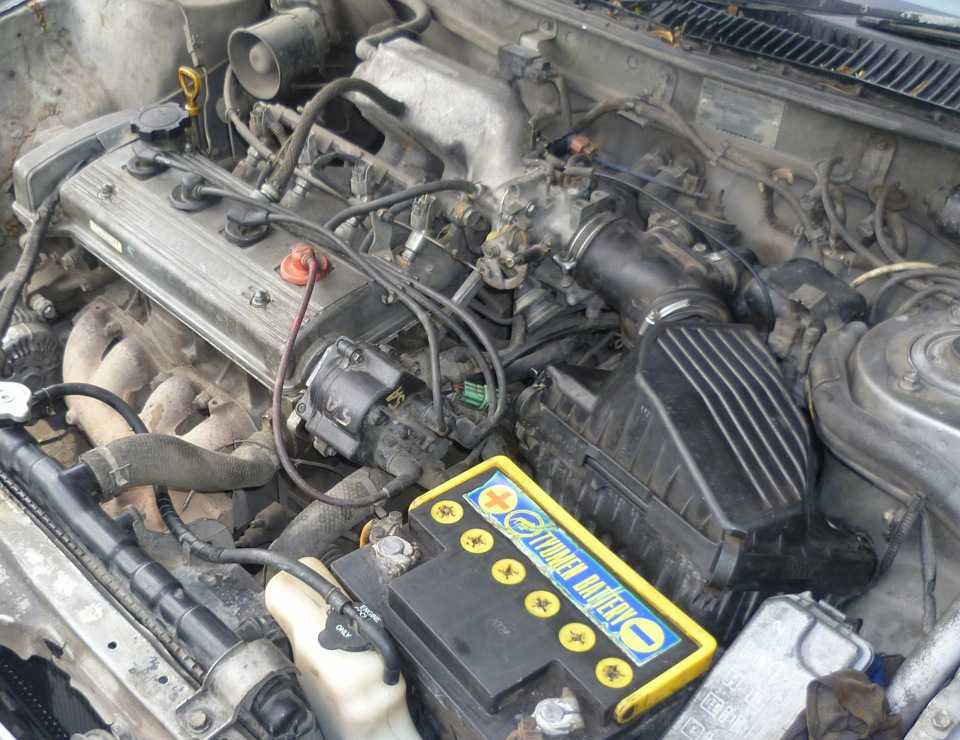

Обслуживание 5S-FE
Особенности конструкции
Изначально двигатель 5S FE имеет максимальные объемы цилиндров 2,2 л внутри своей S серии и обладает конструктивными особенностями:
- блок цилиндров – чугунный, без гильз, цилиндры выточены в теле;
- головка блока цилиндров – силуминовая с постелями для двух распредвалов;
- привод ГРМ – ременный на впускной распредвал, вращение выпускному распредвалу передается шестеренчатой передачей;
- механизм газораспределения – двухвальная схема DOHC без фазораспределения и гидрокомпенсаторов;
- система зажигания – трамблерного типа, затем DIS-2 с двумя катушками, каждая из которых подает искру на два цилиндра;
- навесное оборудование – высокоресурсное за исключением водяной помпы.
Блок цилиндров 5S-FE
Поршневая 5S-FE
Инструменты для контроля момента затяжки
Основным инструментом контроля момента затяжки является динамометрический ключ. Так называется гаечный ключ, в который встроен динамометр (прибор для измерения момента силы). Существуют следующие виды устройств:
Для непрофессионального использования или небольшого автосервиса подойдут индикаторный или предельный ключ, как самые доступные. Цифровой будет востребован в крупном автосервисе.
Как выбрать усилие, чтобы затянуть соединение правильно
При работе с ключом предельного вида для того, чтобы достичь необходимого момента, следует:
- Перед началом затяжки подобрать необходимое усилие при закручивании, например, 50 Нм. Усилие выставляется на основной шкале устройства, но не 50, а 48 Нм.
- На вспомогательной шкале выставляется усилие в 2 Нм, что в сумме даст нам требуем 50 Нм.
- Используя торцевую головку необходимого размера, затягиваем гайку. При достижении усилия в 50 Нм раздастся щелчок и затягивание прекратится.
Контроль за усилием при работе с ключом индикаторного типа осуществляется визуально.
Помимо динамометрического ключа, в продаже можно найти динамометрические отвёртки и шуруповёрты, работают они по такому же принципу. При выборе динамометрического ключа помните, что нужный вам момент затяжки должен быть на 25% меньше максимально допустимого для ключа. Используя ключ «на пределе», вы довольно быстро выведите его из строя. И также обязательно изучите инструкцию по его использованию.
Ну а проверить правильность затяжки соединения можно угломером.
Порядок работы с самодельным динамометрическим ключом
Как правило, динамометрический ключ — довольно дорогой инструмент. Его покупка вряд ли будет оправдана для частного использования. Однако простейшее приспособление несложно изготовить самому. Для этого понадобятся:
- обычные пружинные весы с крючком и круглой шкалой, позволяющие взвесить до 20 кг (так называемый безмен);
- отрезок довольно толстой трубы (2,5 см) длиною около полуметра.
Закрепив на конце трубы крючок весов, вставляем в другой конец гаечный ключ и тянем за весы, закручивая гайку. При этом для создания момента в 10 Нм потребуется приложить усилие в 2 кг. По этой схеме можно заранее посчитать, какое усилие в килограммах вам потребуется приложить для затягивания.
Безусловно, самодельный ключ будет иметь довольно большую погрешность, но это всё же лучше, чем ничего.
Основные преимущества 5S-FE – в чем сила мотора?
На первых двигателях устанавливали простейшую систему зажигания с трамблерами, с ней нередко владельцам приходится повозиться. Но правильная настройка делает систему вечной. Позже появилось электронной зажигание с простыми и долговечными катушками и традиционными системами.
Есть несколько ощутимых преимуществ данного силового агрегата:
- форсунки практически не реагируют на качество топлива, как и дроссельная заслонка, с этим проблем нет;
- система охлаждения надежная, нет проблем с радиаторами, термостат служит дольше, чем на прочих моделях;
- алюминиевый сплав ГБЦ делает конструкцию легкой, но надежностью производитель не жертвовал;
- регулировка клапанов на поздних версиях не нужна, есть автоматическая настройка с простой системой;
- заимствованная от 3S конструкция не предоставляет сюрпризов, практически ничего нового здесь нет;
- возможна работа на ГБО, нет проблем с «перевариванием» газовой смеси, но для жизни форсунок подается и немного бензина;
- генератор обслуживаемый – достаточно поменять щетки генератора на 200 000 км пробега и ехать дальше.
Установка довольно выносливая. Даже при сбитых зазорах клапанов нет особых проблем с расходом и износом основных деталей. Механизм простой и проверенный, схема электрических подключений и датчиков также простая и известная мастерам. Обслуживать двигатель не проблематично, но менять в нем масло лучше чаще. Режим замены каждые 7 500 км – именно то, что нужно.
Описание устройства мотора 5SFE 2.2 литра
Самый объемный мотор линейки S дебютировал в 1989 году на пятом поколении купе Селика и это был вполне типичный для своего времени агрегат с распределенным впрыском топлива, 4-цилиндровым чугунным блоком и 16-клапанной алюминиевой ГБЦ без гидрокомпенсаторов. Привод ГРМ вращал впускной распредвал, а выпускной вал сообщался с ним через шестерню. Как и на большинстве двигателей концерна свыше 2.0 литра тут применялся блок балансиров.
За время выпуска мотор не один раз модернизировался и выделяют четыре его модификации. Второе поколение образца 1993 года отличается от первого 1989 года другими распредвалами. Третье поколение 1996 года уже сменило синхронизацию с датчика распредвала на коленвал, а затем и вовсе перешло на катушечное зажигание. Примерно в это же время обновили выпуск. Четвертое поколение 2000 года получило новейшие форсунки от Денсо с дюжиной отверстий.
Полезные ссылкиMANUAL Русскоязычное руководство для агрегатов серии S вы можете скачать тут
FORUM
Огромное количество полезных материалов выложено на Toyota-Camry.ru
На примере Toyota Camry 2000 года с механической коробкой переключения передач:
| Город | 10.2 литра |
| Трасса | 6.3 литра |
| Смешанный | 7.8 литра |
Недостатки, минусы и слабые места мотора 5S-FE
Возможные проблемы 5S-FE:
- после 300 тыс. км может увеличиться расход масла.;
- датчики температуры ОЖ и другие иногда дают сбои;
- при большом пробеге стартер доставляет неприятности при частых запусках, легко ремонтируется;
- масляной насос и помпа могут потребовать замену;
- если не крепко зажать пару болтиков в ГБЦ, то это будет серьёзным минусом в работе двигательной системы;
- неисправный лямбда зонд провоцирует большой расходует много топлива;
- балансирные валы труднодоступны.
Коленвал 5С-ФЕ
Также слабые места есть в коленвале, который не легко заменить на новый. Большинство электро-механизмов ломается через 10 лет использования. Поэтому нужно следить за датчиками скорости и детонации.
Список моделей авто, в которых устанавливался
Задумывался мотор 5VZ FE в качестве силового привода грузовиков, автобусов и внедорожников производителя Toyota:
- 4Runner – внедорожник со съемным верхом, 1999 – 2002 г., 3 поколение, кузов №180;
- Grand Hiace – минивэн, 1999 – 2002 г., 1 поколение, кузов xH10;
- Granvia – минивэн, 1997 – 1999 г. рестайлинг 1 поколения и 1999 – 2002 второй рестайлинг первого поколения, кузов xH10;
- Hilux Surf – среднеразмерный рамный пикап, 1995 – 2000 г. 3 поколение и рестайлинг, 2000 – 2005 г. 3 поколение второй рестайлинг, кузов №180 и 210;
- Land Cruiser Prado – внедорожник рамный среднеразмерный, 1995 – 2009 г., 2 и 3 поколения, кузов J90 и J120;
- Т-100 – среднегабаритный двухдверный пикап;
- Tundra – полноразмерный четырехдверный пикап;
- Tacoma –среднегабаритный четырехдверный пикап.
Toyota Hilux Surf
Особенности конструкции
Изначально двигатель 5S FE имеет максимальные объемы цилиндров 2,2 л внутри своей S серии и обладает конструктивными особенностями:
- блок цилиндров – чугунный, без гильз, цилиндры выточены в теле;
- головка блока цилиндров – силуминовая с постелями для двух распредвалов;
- привод ГРМ – ременный на впускной распредвал, вращение выпускному распредвалу передается шестеренчатой передачей;
- механизм газораспределения – двухвальная схема DOHC без фазораспределения и гидрокомпенсаторов;
- система зажигания – трамблерного типа, затем DIS-2 с двумя катушками, каждая из которых подает искру на два цилиндра;
- навесное оборудование – высокоресурсное за исключением водяной помпы.
Блок цилиндров 5S-FE
Поршневая 5S-FE
ГБЦ 4E-FE
ГБЦ изготовлена из алюминиевого сплава, что обеспечивает хорошую эффективность охлаждения. Двигатель имеет два верхних распределительных вала, которые приводятся в движение зубчатым ремнем и четыре клапана на цилиндр (всего 16). Двигатель 4E-FE использовал специальные прокладки клапана для регулировки зазора клапана.
| ГБЦ | |
|---|---|
| Тип ГРМ | DOHC, ременная передача |
| Клапаны | 16 (4 клапана на цилиндр) |
| Скорость впуска/выпуска | — |
| Диаметр тарелки клапана | — |
| — | |
| Длина клапана | ЗАБОР 93,45 |
| ВЫПУСКНАЯ 93,89 | |
| Диаметр стержня клапана | ЗАБОР 5,970-5,985 |
| ВЫПУСКНАЯ 5,965-5,980 | |
| Длина пружины клапана свободная | 39,8 |
| Высота кулачка распредвала | ЗАБОР 41,510-41,610 |
| ВЫПУСКНАЯ 41,310-41,410 |
Процедура затяжки головки и характеристики крутящего момента:
- Шаг 1: 44 Нм, 4,5 кг · м
- Шаг 2. Поверните все болты на 90 °.
Болты крышки подшипников распредвала
| Зазоры клапанов | |
|---|---|
| Впускной клапан | 0,15-0,25 |
| Выпускной клапан | 0,31-0,41 |
| Степень сжатия | |
|---|---|
| Стандарт | 13,0 кг / м 2 /200 об |
| Масло в двигатель | |
|---|---|
| Масло в двигатель | 5W-20, 5W-30, 10W-30 |
| API типа масла | SG или SF |
| Сколько масла в двигателе, л | С заменой фильтра 3.2 лл |
| Без смены фильтра 2,9 л | |
| Замена масла проводится, км | 5000-10 000 |
| Система зажигания | |
|---|---|
| Свеча зажигания | DENSO: K16R-U, NGK: BPR5EYA |
| Искровой промежуток | 0,8 |
| С каким усилием затягивать свечи? | — |
| Двигатель устанавливается в: | |
|---|---|
| Модель | Годы выпуска |
| Toyota Starlet | – |
| Toyota Tercel | – |
| Toyota Corolla | – |
| Toyota Paseo | – |
| Toyota Cynos | – |
| Toyota Corolla II | – |
| Toyota Sprinter | – |
| Toyota Corsa | – |
Денис — специалист в сфере автомобилей. Он имеет 5-летний опыт работы на СТО и пишет про новости в мире автомобилей. Теперь он делится своими знаниями с людьми, рассказывает про устройство и ремонт современных авто.
Источник
Популярные двигатели Toyota 2.4 литра
Самый популярный двигатель Toyota объемом 2.4 литра, является 2AZ-FE и с этим трудно не согласиться. Он устанавливался на такие модели автомобилей как: Highlander XU20, Camry XV30, XV40 и Toyota RAV4 XA30.
Силовой агрегат имеет алюминиевый блок цилиндров с тонкостенными чугунными гильзами, алюминиевую головку с двумя распредвалами (DOHC) и 16-клапанным ГРМ (четыре клапана на цилиндр), электронную систему управления дроссельной заслонкой ETCS-i, фазовозвращатели на впускных клапанах (VVT-i), распределенный впрыск Sequential MPFI, систему прямого зажигания Direct Ignition с одной катушкой на каждую свечу. Коленчатый вал изготовлен из кованой стали, имеет восемь противововесов и пять точек опоры. Также мотор оснащается двумя балансировочными валами, устанавливаемыми в картере и предназначенными для снижения уровня вибраций.
Новый двигатель 2 AZ-FE Toyota Camry 40
Теперь рассмотрим 2AZ-FSE — бензиновый двигатель объемом 2.4 литра и мощностью 163 л.с. Который устанавливался на Toyota Avensis с 2002 по 2010 год. Мотор оснащали фирменной системой прямого впрыска D4 и фазорегулятором VVT-i на впуске. Рассмотрим расход топлива на примере Toyota Avensis 2008 года выпуска:
| Город | 13.5 литра |
| Трасса | 7.2 литра |
| Смешанный | 9.5 литра |
И третьи двигатель объемом 2.4 литра который мы рассмотрим в этой статье: 2AZ-FXE. Выпускается он с 2000 года на японском заводе концерна и ставится на одни из самых массовых гибридных моделей компании: Camry, Estima и Alphard. На китайском рынке предлагают свой собственный вариант этого мотора с индексом 3AZ-FXE.
Его главным преимуществом, является сравнительно не большой расход топлива. Например, Lexus HS 250h 2014 года с автоматической коробкой переключения передач имеет расход топлива 8,0 литров по городу.
Технические характеристики 5VZ FE 3,4 л
Задание на разработку серии VZ моторов Toyota получила компания Yamaha. Внутри этой серии схема двигателя имела вид 6 цилиндров, расположенных V-образно с развалом 60 градусов. Рабочий объем цилиндров в двигателе 5VZ максимальный – 3,4 л, а впрыск топлива распределенный, что и указано в маркировке FE.
Ременный привод ГРМ 5VZ-FE
Изначально требовалось увеличить мощность силового привода, поскольку он разрабатывался для тяжелых эксплуатационных условий, поэтому увеличилась длина каналов впускного коллектора и фаза открытия впускных клапанов за счет соответствующей конфигурации кулачков распредвалов.
Схема газораспределения DOHC 24V
Все технические характеристики 5VZ FE представлены в нижней таблице:
| Изготовитель | Toyota Motor Manufacturing Alabama |
| Марка ДВС | 5VZ FE |
| Годы производства | 1995 – 2004 |
| Объем | 3378 см3 (3,4 л) |
| Мощность | 140 кВт (190 л. с.) |
| Момент крутящий | 298 Нм (на 3600 об/мин) |
| Вес | 190 кг |
| Степень сжатия | 9,6 |
| Питание | инжектор |
| Тип мотора | V-образный бензиновый |
| Зажигание | коммутаторное, бесконтактное |
| Число цилиндров | 6 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | дюралевый, длинный |
| Выпускной коллектор | литой чугунный |
| Распредвал | 2 впускных, 2 выпускных, смещение фаз вниз |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 93,5 мм |
| Поршни | Teikin 13101-62060-01 STD |
| Коленвал | 5 опор, 4 противовеса |
| Ход поршня | 82 мм |
| Горючее | АИ-95 |
| Нормативы экологии | Евро-5 |
| Расход топлива | трасса – 11 л/100 км смешанный цикл 14 л/100 км
город – 20 л/100 км |
| Расход масла | максимум 1 л/1000 км |
| Какое масло лить в двигатель по вязкости | 5W30, 5W40, 0W30, 10W30 |
| Какое масло лучше для двигателя по производителю | Liqui Moly, ЛукОйл, Роснефть |
| Масло для 5VZ FE по составу | зимой синтетика, летом полусинтетика |
| Объем масла моторного | 5,3 л |
| Температура рабочая | 90° |
| Ресурс ДВС | заявленный 250000 км реальный 350000 км |
| Регулировка клапанов | шайбы |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 3,4 л |
| Помпа | Aisin WPT-063 |
| Свечи на 5VZ FE | BKR5EKB11 от NGK или K16TR11 Denso |
| Зазор свечи | 1,1 мм |
| Ремень ГРМ | Gates T271 |
| Порядок работы цилиндров | 1-2-3-4-5-6 |
| Воздушный фильтр | Nipparts J1322057, Stellox 71-01823-SX, PMC PAF-010 |
| Масляный фильтр | Alco SP-994, Blue Print ADT32108, Fiaam FT5161A, Febi 27147, Champion COF100165S |
| Маховик | Облегченный, 10 посадочных отверстий |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | Toyota 90913-02095 впускные Toyota 90913-02103 выпускные |
| Компрессия | от 13 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 750 – 800 мин-1 |
| Усилие затягивания резьбовых соединений | свеча – 25 Нм маховик – 79 Нм
болт сцепления – 53 Нм крышка подшипника – 68 Нм (коренной) и 53 Нм (шатунный) головка цилиндров – три стадии 31 Нм + 90° + 90° |
Соблюдение момента затяжки болтов ГБЦ.
Для контроля за процессом, необходимо следовать определенной технике. Таким образом, можно управлять процессом, предотвращая ошибки. Для этого, необходимо использовать специальный ключ. Динамометрический ключ, позволит контролировать момент затяжки.
Первым делом, с помощью динамометрического ключа, устанавливаем держатель в нулевой положение. Это значит показания прибора, равны моменту начальной позиции держателя
Теперь, необходимо обратить внимание на показатель устройства в момент старта крепежа. Начинаем крутить держатель и смотрим на показатели
Если момент остался неизменным, значит крепеж поддается растяжению. Это, является нормой. В случае, если момент резко увеличился, необходимо добиться движения болта. Данный факт указывает на недостаточном растяжении держателя. В такой ситуации, регулировка совершается, после стабилизации.
Для контроля за процессом, необходимо понимать следующее:
- Если при затяжке болтов, момент увеличивается — держатель является прочным и есть необходимость, в его замене.
- Если, происходит уменьшение в момент затяжки — крепеж разрушен и его, так же, необходимо заменить.
В процессе эксплуатации автомобиля ВАЗ 2109, болты ГБЦ постоянно подвергаются разрушающим воздействие. При работе, держатели постоянно нагреваются и остывают. Такое термическое влияние, постепенно разрушает структуру крепежей. Понимая сложные условия функционирования болтов, следует серьезно отнестись к рекомендациям по их замене.
Особенности конструкции
Изначально двигатель 5S FE имеет максимальные объемы цилиндров 2,2 л внутри своей S серии и обладает конструктивными особенностями:
- блок цилиндров – чугунный, без гильз, цилиндры выточены в теле;
- головка блока цилиндров – силуминовая с постелями для двух распредвалов;
- привод ГРМ – ременный на впускной распредвал, вращение выпускному распредвалу передается шестеренчатой передачей;
- механизм газораспределения – двухвальная схема DOHC без фазораспределения и гидрокомпенсаторов;
- система зажигания – трамблерного типа, затем DIS-2 с двумя катушками, каждая из которых подает искру на два цилиндра;
- навесное оборудование – высокоресурсное за исключением водяной помпы.
Блок цилиндров 5S-FE
Поршневая 5S-FE Для снижения вибрационных и колебательных нагрузок в блок цилиндров встроены два балансировочных вала. В руководство пользователя собрано описание параметров силового привода и график обслуживания. Возможна модернизация мотора за счет доработки имеющихся систем либо установки турбонаддува.
Перечень модификаций ДВС
Базовая версия имеет характеристики двигателя 9,5 единиц степени сжатия и мощность 130 л. с. Силовой привод комплектовался распредвалом с 7,25 мм подъемом кулачков и 220 фазой. Существует три модификации с другими характеристиками:
- Gen-1 – мощность 135 л. с., распредвал с подъем кулачков 8 мм и фазами 218 для автомобилей Toyota Celica ST204 и Camry XV10, выпускавшихся в период 1993 – 2001 г.;
- Gen-2 – мощность 133 л. с., применялся в Toyota Camry XV20 с 1997 по 1999 год;
- Gen-3 – мощность 136 л. с., модифицирован для Toyota Camry XV20, сошедших с конвейера в 2000 – 2001 годах.
За время производства мотора использовалось одинаковое штатное навесное оборудование.
Плюсы и минусы
Несложное устройство ДВС обеспечивает пользователям следующие преимущества:
- высокий ресурс от 250000 км пробега;
- ремонтопригодность блока цилиндров;
- удобная компоновка навесного оборудования для доступа к обслуживаемым/ремонтируемым узлам;
- низкие требования к качеству масла и топлива;
- отсутствие соударения клапанов с поршнями при обрыве ременной передачи.
Минусами конструкции силового привода 5S-FE являются:
- периодическая регулировка тепловых зазоров клапанов;
- низкая динамика мотора;
- сложный доступ к блоку балансировочных валов.
Выпускался этот силовой привод 11 лет до момента создания 2,4 л модификации мотора 2AZ-FE.
Список моделей авто, в которых устанавливался
Применялся рядный атмосферный мотор 5S FE исключительно в автомобилях Toyota для внешних рынков:
- Celica ST184 – 5 поколение, широкий лифтбэк GT-S для Гонконга, Таиланда и Северной Америки, привод FWD либо 2WS;
- Celica ST184 – 5 поколение, лифтбэк, кабриолет и купе в кузовах SX и GT для Австралии, Канады и США, привод 2WS или FWD;
- Celica ST204 – 6 поколение, кабриолет, купе и лифтбэк в кузовах GT, ZR, SX-R и SX для Новой Зеландии, Австралии, Северной Америки, привод передний или полный;
- Camry/Scepter – 3 поколение, седан и универсал, сборка в Японии, США и Германии;
- Windom/Lexus ES – 3 поколение, увеличенные габариты кузова, 1991 – 1996 г.;
- Camry Solara – 4 поколение, купе, изготовление в Кембридже (Канада), 1996 – 2001 г.;
- Camry Avalon – 4 поколение, класс Люкс, кузов седан, колесная база увеличена;
- Camry Gracia – 4 поколение, люксовая комплектация, изготавливалась в Японии;
- MR2 – 2 поколение, комплектация G-Limited, кузов тарга или купе, 1990 – 1999 г;
- Scepter – кузов седан, универсал и купе;
- Harrier/Lexus RX – среднегабаритный кроссовер, 1997 – 2001 г.;
- Mark II Wagon Qualis – 5 поколение, кузов универсал, задний привод.
Преимущества мотора 5S-FE
Первый вариант двигателя 5S-FE в упрощенной сборке с трамблерами, который водителям приходилось настраивать. Позже устанавливали электронное зажигание с катушками. Мотор Toyota последней версии имеет ряд отличительных преимуществ:
- дроссельный узел и форсунки не привередливы к качеству топлива;
- современная система охлаждения: радиаторы и термостат работают долгое время;
- ГБЦ из алюминиевого сплава лёгкая ;
- практически не отличается от 3S;
- легко устанавливается ГБО, но для исправной работы форсунок необходимо подливать бензин;
- можно менять щётки генератора, когда подходит срок их эксплуатации.
Блок цилиндров 5С-ФЕ
Даже если будут сбиты зазоры клапанов, то водитель не сильно это почувствует.
Технические характеристики 5A FE 1,5 л/105 л. с.
Изначально в двигателе Toyota серии А заложен запас надежности, высокая ремонтопригодность и огромный запас запчастей. Выглядит схема двигателя следующим образом:
- R4 – рядная четверка, цилиндры проточены внутри чугунного корпуса, каналы смазки/охлаждения изготовлены во время отливки;
- ремнем приводится в действие и ГРМ, и навесное оборудование;
- моторы созданы для автомобилей C/D классов, семейств Caldina/Carina/Corona 170 – 210 и Corolla/Sprinter 90 – 110.
Блок цилиндров 5A-FE
Изготавливался ДВС в Японии для внутреннего рынка и в Китае для всей Юго-Восточной Азии
Важной особенностью является отсутствие соударения поршня/клапана при обрыве ременного привода. Другими словами, мотор 5A FE не гнет клапана
Соответствуют технические характеристики 5A FE приведенным в нижней таблице значениям:
| Изготовитель | Tianjin FAW Toyota Engines Plant №1, North Plant, Deeside Engine Plant, Shimoyama Plant, Kamigo Plant |
| Марка ДВС | 5A FE |
| Годы производства | 1987 – 2006 |
| Объем | 1498 см3 (1,5 л) |
| Мощность | 77 кВт (105 л. с.) |
| Момент крутящий | 143 Нм (на 4200 об/мин) |
| Вес | 117 кг |
| Степень сжатия | 9,8 |
| Питание | инжектор |
| Тип мотора | рядный бензиновый |
| Зажигание | коммутаторное, бесконтактное |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | силуминовый литой |
| Выпускной коллектор | литой чугунный |
| Распредвал | схема DOHC 16V, два верхних вала |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 78,7 мм |
| Поршни | оригинальные |
| Коленвал | литой, 5 опор, 8 противовесов |
| Ход поршня | 77 мм |
| Горючее | АИ-92-95 |
| Нормативы экологии | Евро-3 |
| Расход топлива | трасса – 4,5 л/100 км смешанный цикл 5,6 л/100 км
город – 6,9 л/100 км |
| Расход масла | 0,5 л/1000 км |
| Какое масло лить в двигатель по вязкости | 5W30, 5W40, 0W30, 0W40 |
| Какое масло лучше для двигателя по производителю | Liqui Moly, ЛукОйл, Роснефть |
| Масло для 5A FE по составу | Синтетика, полусинтетика |
| Объем масла моторного | 3,3 л |
| Температура рабочая | 95° |
| Ресурс ДВС | заявленный 150000 км реальный 250000 км |
| Регулировка клапанов | шайбы |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 5,3 л |
| Помпа | GMB GWT-83A, Toyota 16110-19205, Aisin WPT-018 |
| Свечи на 5A FE | Denso K16R-U11, Bosch 0242232802 |
| Зазор свечи | 1,1 мм |
| Ремень ГРМ | Bosch 1987AE1121, 1987949158, 117 зубьев |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Nitto, Knecht, Fram, WIX, Hengst |
| Масляный фильтр | Vaico V70-0012, Bosch 0986AF1132, 0986AF1042 |
| Маховик | под сцепление 212 мм, 6 отверстий для болтов |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | Toyota 90913-02090 впускные
Toyota 90913-02088 выпускные |
| Компрессия | от 13 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 750 – 800 мин-1 |
| Усилие затягивания резьбовых соединений | свеча – 23 Нм маховик – 83 Нм
шкив коленвала – 98 – 147 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 57 Нм (коренной) и 39 Нм (шатунный) головка цилиндров – три стадии 29 Нм, 49 Нм + 90° |
Особенности конструкции
Изначально двигатель 5S FE имеет максимальные объемы цилиндров 2,2 л внутри своей S серии и обладает конструктивными особенностями:
- блок цилиндров – чугунный, без гильз, цилиндры выточены в теле;
- головка блока цилиндров – силуминовая с постелями для двух распредвалов;
- привод ГРМ – ременный на впускной распредвал, вращение выпускному распредвалу передается шестеренчатой передачей;
- механизм газораспределения – двухвальная схема DOHC без фазораспределения и гидрокомпенсаторов;
- система зажигания – трамблерного типа, затем DIS-2 с двумя катушками, каждая из которых подает искру на два цилиндра;
- навесное оборудование – высокоресурсное за исключением водяной помпы.
Блок цилиндров 5S-FE
Поршневая 5S-FE
Идеальный выбор мотора для Harrier
Выбор лучшего варианта силовой установки для SUV Toyota Harrier, это классический спор между мощностью и лихачеством – с одной стороны, и бережливостью – с другой. Водитель, который намеревается активно использовать этот классный кроссовер в качестве внедорожника, очень быстро «убьёт» любой двигатель, даже самый выносливый. Поэтому, исходить следует из принципа «золотой середины». Так как, по общему признанию тех, кто активно использовал Харриер с разными моторами, 2,2-2,4л. для него откровенно мало, остановить выбор можно на 3,3-литровом движке 3MZ-FE.
Это усовершенствованный вариант более ранних представителей серии – 1MZ-FE и 2MZ-FE. Кроме традиционно установленного на впуске электронного регулятора фаз газораспределения VVTi в конструкции мотора использовались электронная дроссельная заслонка ETCSi и коллектор переменной длины.
Большим преимуществом данного мотора является его меньшая, в сравнении с другими агрегатами Toyota тех лет, стоимость. Основная часть узлов и деталей отлита из лёгкого и прочного алюминиевого сплава. Литые поршни для увеличения срока службы покрыты антифрикционным полимерным составом.
Межсервисный интервал мотора составляет 15 тыс.км. При профилактическом осмотре необходимо осуществлять:
- проверку подтекания масла;
- диагностику ЭБУ;
- замену элементов воздушного фильтра (1 раз в 20 тыс.км.);
- чистку форсунок.
Те, кто использовал более поздние версии двигателя, по достоинству оценили основную конструкторскую доработку. Для улучшения работы системы детонации был установлен плоский датчик новой конструкции. Ресурс газораспределительного механизма значительно выше, нежели у более старых моделей, благодаря использованию стали при изготовлении распределительных валов.
Список его недостатков очень короткий – высокий расход топлива и масла. Вообще, V-образный шестицилиндровый двигатель 3MZ-FE принято считать одним из самых надёжных в новом столетии. Есть только одно «но: Harrier с мотором 3MZ-FE, как и любой другой кроссовер, очень привередлив к стилю вождения. В условиях городских пробок расход топлива может взлететь до 22л./100 км.
Источник
Надежность, проблемы и ремонт двигателя Тойота 5VZ-FE
Очередной двигатель для внедорожных моделей Toyota появился в 1995 году и был разработан на базе 3VZ-E. Блок цилиндров V6 с 60° развалом достался от 3VZE, но цилиндры были увеличены в диаметре с 87.5 мм до 93.5 мм, в них были помещены новые поршни под степень сжатия 9.6. Это позволило добиться рабочего объема в 3.4 литра.
Вместо одновальных ГБЦ, на 5VZ были использованы более современные головки, с двумя распредвалами. Они аналогичны тем, что применены на 3VZ-FE, но с некоторыми изменениями. Распредвалы на 5VZ более низовые, чем на 3-х литровом предшественнике. Также был заменен ремень ГРМ на другой. На 5VZ был использован маслоохладитель, а также доработан вентилятор системы охлаждения. Впускной коллектор был сделан более длинным, чем на 3VZ, для улучшения показателей на низких оборотах, система изменения длины ACIS не была использована. Выпускной коллектор оптимизированный, также несколько изменилась система зажигания и был применен фазированный впрыск топлива (как на 1MZ). Вышеописанные изменения позволили оптимизировать двигатель для внедорожников, пикапов и коммерческой техники. Для 5VZ-FE, компанией TRD, выпускались компрессор киты, которые позволяли увеличить мощность этих моторов до 245 л.с., а крутящий момент до 360 Нм. Производство 5VZ было свернуто в 2004 году, а подкапотное пространство тойотовских SUV было плотно оккупировано более свежим 1GR-FE.
Проблемы и недостатки двигателей Тойота 5VZ
Основные проблемы 3.4-х литрового мотора такие же, как на 3-х литровом 3VZ, но проблема с прокладкой ГБЦ менее выражена и сам мотор несколько понадежней. Детальней об этом можно прочитать здесь. Помимо Тойот, этот мотор использовался на автомобилях ГАЗ Волга, также это популярный вариант для свапа в другие российские авто (УАЗ Буханка, Барс, ГАЗ Газель и прочие).
Поколение второе
Двигатель 5A-FE – это усовершенствованная версия 5A-FE. Большой модификации коснулась система, отвечающая за впрыск топливной смеси. Конечный результат показал, что в двигатель установили электронную инжекторную систему впрыска топлива, под названием EFI — Electronic Fuel Injection.
| Рабочий объем | 1,5 л. |
| Параметр мощности | 100 л.с. |
| Параметр крутящего момента | 138 Н*м при 4400 об/мин |
| Диаметр цилиндров | 78,7 мм |
| Ход поршня | 77 мм |
| Материал исполнения блока цилиндров | чугунный |
| Материал исполнения головки блока цилиндров | алюминиевая |
| Система газораспределительного механизма | DOHC |
| Вид топлива | бензин |
| Предыдущая модель | 3A |
| Следующая модель | 1NZ |
| Модель | Тип кузова | Период выпуска | Рынок производства |
| Carina | AT170 | 1990–1992 | Японский |
| Carina | AT192 | 1992–1996 | Японский |
| Carina | AT212 | 1996–2001 | Японский |
| Corolla | AE91 | 1989–1992 | Японский |
| Corolla | AE100 | 1991–2001 | Японский |
| Corolla | AE110 | 1995–2000 | Японский |
| Corolla Ceres | AE100 | 1992–1998 | Японский |
| Corona | AT170 | 1989–1992 | Японский |
| Soluna | AL50 | 1996–2003 | Азиатский |
| Sprinter | AE91 | 1989–1992 | Японский |
| Sprinter | AE100 | 1991–1995 | Японский |
| Sprinter | AE110 | 1995–2000 | Японский |
| Sprinter Marino | AE100 | 1992–1998 | Японский |
| Vios | AXP42 | 2002–2006 | Китайский |
Благодаря высокому качеству исполнения конструкции, данный мотор считается очень удачным. Также он хорошо подвергается ремонтным работам. Найти запасные части на данную силовую установку не является проблемой. Выпуск автомобилей совместного японско-китайского предприятия Toyota и Tianjin FAW Xiali, производится с данными силовыми установками под капотом, по сей день. Их ставят на малолитражные автомобили, такие как Vela и Weizhi.
