Как поменять ролик натяжителя ремня генератора: снятие, замена и установка

Адреса фирм, предоставляющих услуги по замене ролика

Название Адрес
1. Автоцентр-сервис Санкт-Петербург,

ул. Сикейроса, д. 14

+7 (812) 333-01-23

+7 (901) 971-55-66

+7 (812) 986-62-68

2. Кузовной участок Санкт-Петербург,

ул. Минеральная, д. 30А

+7 (812) 333-01-23

+7 (812) 923-01-03

+7 (812) 921-09-20

3. Автосервис Санкт-Петербург,

ул. Есенина, д. 19

+7 (812) 333-33-23

4. Автосервис «Ян-Моторс» Санкт-Петербург, Софийская улица, 8Бк1 ежедневно с 10 по 20. 8 (981) 100-57-77
5. Автосервис «СТО Ремзона Купчино» Санкт-Петербург, Софийская улица, 63 ежедневно с 10 по 21. 8 (812) 389-51-01
6. Автосервис «СТО Ремзона Невский» Санкт-Петербург, улица Тельмана, 27 ежедневно с 10 по 21. 8 (812) 244-32-60

Общие вопросы по работе с генератором Гранта

Рассмотрим общие вопросы: все кроме замены.

Проверка натяжения

Есть два подхода: визуальная оценка и физическая.

Визуальная оценка состояния:

  1. машина на ровной поверхности, передача нейтральная, ручник снят, капот открыт;
  2. не заводим авто — включили 5 передачу;
  3. открыли капот, нашли генератор: толкаем машину назад, упираясь в бампер;
  4. осматриваем нужную деталь по всей длине: есть разрывы или трещины? Нужно менять.


Плохое качество приведет к неожиданным проблемам в пути. Физическая оценка:

  • если есть инструмент с измерением силы давления: жмем на ремень с усилием 10кг*с – прогиб должен быть не более 10мм;
  • нет специального инструмента: пробуем повернуть поперек – он должен поворачиваться не более чем 90 градусов.

Как подтянуть ремень генератора на Гранте

Раздел касается только машин с натяжителем. Нет – меняйте деталь или смотрите выше, как его поставить.

Последовательность:

  1. используем накидные ключи 8, 19;
  2. ключ 19 набросить на ходовой винт;
  3. ключ 8 на контргайку;
  4. страгиваем;
  5. теперь можно крутить ходовой винт: по часовой для ослабления, против часовой для натяжки;
  6. получили нужный результат — затянуть контргайку.


Лучше взять накидные ключи, так как головкой с трещоткой или воротком работать не получится.

Когда менять: технический регламент замены ремня ВАЗ 2190

АвтоВАЗ требует проверки состояния этой детали каждые 15 000 километров пробега.

Каждые 30 000 километров требуется замена вне зависимости от состояния.

Как снять генератор на Гранте

Снять его нужно для ремонта, замены подшипников или ролика.

Пошагово процесс предполагает:

  1. снять минусовую клемму с аккумулятора;
  2. работаем с генератором: отсоединить от него жгут проводов;
  3. снять крышку гайки силового провода, убрать гайку и снять провод с болта;
  4. выкрутить и вытащить верхний и нижний болты крепления – для работы с нижним может потребоваться залезть в яму, скинуть жестяную защиту ДВС и демонтировать его снизу;
  5. сдвинуть деталь к правому брызговику, снять ремень, извлечь.

Можно обойтись без ямы. Пример:

Проверяем состояние ремня генератора сами

Дабы убедиться в том, что ремень находится в исправном состоянии, нужно выполнить несложные действия. Изначально включается пятая передача. На ней, опираясь на передний бампер, стараемся толкнуть машину назад. Одновременно пытаемся провести визуальный осмотр ремня на всей его длине.

Там, согласно общему правилу, не должно присутствовать трещин, даже самых маленьких, а также разрывов и отслоений, которые случаются вследствие длительной эксплуатации резиновых изделий.

Если же подобные проблемы обнаружились, то ремень подлежит замене. Аналогично проверяется и ремень ГРМ.

Также не лишним проверить и внешнее состояние самого генератора, так как его качество вызывает вопросы. Не забудьте осмотреть и ролик генератора.

Процесс замены ремня генератора

  • Длина такого ремня составляет 823 миллиметра.
  • Найти его в каталоге можно по названию или же по собственному уникальному номеру 1118-1041020-07.
  • Маркировка на коробке укажет на индекс 6РК 823.

Помимо этого, подготовьте заранее достаточно длинную отвертку, а также ключ «на 13». Может потребоваться и нож, чтобы убрать старый ремень.

  1. Для начала, убираем старый ремень, или то, что от него осталось. Как мы уже сказали, делать это нужно каждые тридцать тысяч километров пути, даже если состояние ремня на вид полностью удовлетворительное. Убирается ремень простым ножом.
  2. Теперь находим болт нижнего крепления генератора. Постарайтесь отвернуть его буквально на несколько оборотов, в чём поможет ключ «на 13».
  3. Тем же ключом отворачивается гайка, после чего полностью вытаскивается болт верхнего крепления генератора.
  4. Теперь нужно быть очень осторожным. Необходимо постараться провернуть генератор таким образом, чтобы верхняя проушина точно зашла за поверхность выступа, находящегося на кронштейне. Уверенно прижимаем генератор к данному кронштейну, и фиксируем его там обычной проволокой. Привязать лучше всего его к гайке крепления крышки ГБЦ.
  5. Теперь аккуратно надеваем ремень на шкив генератора, а также на поверхностную часть шкива привода генератора.
  6. Снова включаем пятую передачу, одновременно прижимая ремень к шкиву. В таком положении стараемся подтолкнуть автомобиль назад, пока ремень полностью не станет на своё место.
  7. Теперь уже можно отвязывать проволоку, и начать отжимать отвёрткой генератор в том месте, где он соприкасался с кронштейном. Не забудьте вставить верхний болт крепления генератора.

После этого остаётся лишь позаботиться о том, чтобы завернуть нижний болт и гайку верхнего болта крепления генератора. Этого будет достаточно, чтобы установить всё на место.

Альтернативные варианты

Конечно же, многие автолюбители прекрасно понимают, чем чревато отсутствие натяжителя ремня. Дело в том, что ремень, достаточно часто, бывает перетянут, что приводит к слишком быстрому износу подшипника генератора. Узнать об этой проблеме можно по характерному звуку, напоминающему вой. Устранить подобный конструктивный недостаток можно, если установить натяжитель ремня генератора. Самый частый вариант — это установка натяжителя с Лада Калина.

Установка натяжителя ремня генератора

Причина отказа от натяжителя проста. Производитель пытался сэкономить дополнительные средства, сделав машину одной из самых доступных в мире. И характерно это только для самых дешевых комплектаций (стандарт и норма), которые поставляются с восьмиклапанными силовыми агрегатами.

Чтобы облегчить процесс контроля натяжения ремня, можно просто заменить кронштейн генератора, проведя его предварительную доработку.

В стандартном кронштейне вы не найдёте отверстий для ролика с натяжителем. Вместо этого можно собрать новый кронштейн, который будет основан на базе Лады Калины первого поколения. Как мы уже сказали, нам понадобится:

  1. сам кронштейн от указанного автомобиля,
  2. натяжной ролик,
  3. кронштейн ролика натяжителя,
  4. а также сам ремень генератора всё от той же Лады Калины первого поколения.
  5. К тому же, не забудьте о покупке натяжителя винтового, соответствующей втулки и болта.

Цена всего этого набора достигает двух тысяч рублей, за которые вы сможете значительно усовершенствовать конструкцию автомобиля, и продлить срок службы отдельных деталей.

Сам процесс замены схож с заменой стандартных деталей Лада Гранта. Впрочем, если у вас отсутствуют соответствующие технические знания, то для сборки конструкции стоит обратиться в сервисный центр.

Как поменять ролики натяжные и обводные на Киа Рио?

Свист или скрип, раздающиеся из-под капота, даже при заглушенном моторе, часто говорят о проблемах с роликами натяжения. Иногда проблему ослабевания можно решить, зная, как поменять натяжитель ремня на Киа Рио или сменить часть подшипников.

Если неприятный звук возникает все чаще и не пропадает, необходимо искать причину:

  • или в самом ремне (он может надорваться, ослабеть, получить иные повреждения);
  • или в роликах натяжного механизма.

Если проблема в роликах или подшипниках, их необходимо поменять. Цена нового устройства с артикулом 6203 GMB составляет около 200 рублей. Автомобиль для этого придется загнать на эстакаду. Для работы потребуется накидной ключ с головкой на 14. Алгоритм выполнения операций:

  • заглушить двигатель;
  • открыть капот;
  • снять минусовую клемму с аккумулятора;
  • отыскать место расположения ремня, открыть крышку моторного отсека;
  • ослабить и убрать ремень с ролика. Для этого следует отжать кронштейн натяжного ролика;

открутить болт крепления ролика. Чтобы не сорвать резьбу, следует помнить, что резьба именно на этом болте обратная, против часовой стрелки. В работе вместо ключа можно использовать вороток;

выбить из механизма старые подшипники при помощи деревянного молотка и головки на 17-19. При выбивании необходимо не повредить пластик корпуса;

  • установить новые подшипники;
  • собрать механизм в обратной последовательности – завернуть натяжной болт, надеть ремешок на место, восстановить питание.

Водители рекомендуют менять таким образом ролики каждые 30-40 тысяч км. Такая задача, как поменять ролик Киа Рио, требует особой щепетильности и аккуратности. Конечно, лучше это доверить профессионалу во избежание проблем и незапланированной порчи самого ролика. НО если вы все-таки решились сделать это делать сами, то видеоматериалы автолюбителей вам в помощь.

Замена

Снятие

Самостоятельная замена натяжного ролика ремня генератора Лада Веста начинается с подготовки автомобиля. Сперва нужно заглушить двигатель, поставить машину на ручник, после чего поддомкратить ее или установить на подъемник.

Далее требуется снять переднее правое колесо, подкрылок и пластиковый щиток, чтобы добраться до ремня и роликов.

Затем снять ремень генератора, отмеченный №5 на рис. 5-1.

После необходимо выкрутить 2 гайки (№1 на рис. 5-2), а также болты (№5), которыми лонжерон фиксируется к подрамнику (№6), после чего извлечь эти болты. Для работы потребуется вороток, головка на 10 и кольцевой ключ на 13.

Далее выкрутите болт крепления (№3) рамки радиатора (№2) и лонжерона, а после снимите дополнительный правый лонжерон подрамника (№4). Для этого нужны будут вороток и головка на 16.

Когда это сделано, нужно поставить на машину траверсу (№1 на рис. 5-3), которая необходима, чтобы вывесить двигатель.

Крюк траверсы (№2) необходимо завести в проушину (№3) рыма (правого) и вывесить мотор с правой стороны.

Затем в процессе замены натяжного ролика ремня генератора Лада Веста нужно выкрутить и вынуть 2 болта (№1 на рис. 5-4), которыми двигатель крепится к правой опоре подвески мотора. Для работы потребуется трещотка, удлинитель и бита Torx E12.

Далее нужно отпустить крюк траверсы так, чтобы можно было снять ролик со шпильки (№2 на рис. 5-3).

После требуется отвернуть гайку (№1 на рис. 5.1), которой осуществляется фиксация, и снять ролик (№2). Для работы потребуется вороток и головка на 13.

Установка

После снятия изношенной детали, производится установка нового натяжного ролика ремня генератора Лада Веста.

Сперва нужно поставить натяжной ролик (№2 на рис. 5-1) на шпильку, зафиксировав его при помощи гайки (№2), но затягивать сразу не нужно. Для работы необходима трещотка и головка на 13.

Затем требуется приподнять крюк траверсы (№2 на рис. 5-3), за который подвешен двигатель, вкрутить 2 болта (рис. 5-4), которыми мотор крепится к правой опоре подвески. Затягиваются болты с моментом в 53-71 Нм. Для работы – трещотка, бита Torx E12, удлинитель, моментный ключ.

Далее крюк траверсы (№2, рис. 5-3) извлекается из проушины правого рыма (№3), а сама траверса убирается.

Ставится правый лонжерон подрамника (№4, рис. 5-2). Затяжка крепежа (инструменты – моментный ключ, трещотка, головка на 16):

  • гаек (№1) болтов (№2), фиксирующих лонжерон (№4) к подрамнику (№6) – 18-24 Нм;
  • болта (№3), которым к рамке радиатора (№2) крепится лонжерон (№4) – 18-24 Нм.

Далее нужно поставить ремень генератора (№5 на рис. 5-1).

Когда все сделано, нужно затянуть гайку крепления натяжного ролика с моментом в 30-36 Нм, для чего нужен вороток, моментный ключ и головка на 13.

На этом самостоятельная замена натяжного ролика ремня генератора Лада Веста завершена. Остается только установить пластиковый щиток, локер и поставить колесо.

Вынужденный тюнинг

К сожалению, с 2011 года конструкторы упразднили на «Калине» натяжитель. Руководствовались они при этом в первую очередь соображениями экономии, но сделали это без всякой доработки генератора. На практике сразу участились случаи его преждевременного выхода из строя. Поэтому владельцы самостоятельно стали устанавливать натяжитель на свои автомобили.

Сделать это не очень сложно. Правда придется приобрести не только сам натяжитель, но и кронштейн генератора. Единственная проблема — эта демонтаж штатного ремня. Снять его очень тяжело, так как он очень туго натянут на заводе. Его можно просто разрезать, так как придется покупать новый. Дело в том, что ремень генератора «Калины» без натяжителя имеет размер 820 мм, а необходим будет 880.

Появился свист в р-не генератора. Проверка натяжения ремня — в норме. Подозрение на ролик прижимной. Более тщательный осмотр показал — ремень перескочил на 1 канавку вправо на шкиве. Ослабляем, переставляем, натягиваем — свист исчез.

5000 тык.) На 38000 тык. начал свистеть очень сильно, свист не исчезал даже после прогрева. При осмотре выяснилось, что ремень перескочил на одну канавку в сторону двигателя на шкиве калинвала. Переставили наместо, отрегулировали натяжение, через 2000-3000 тык. история повторяется. Ролик тоже стоит с перекосом. Вся собака зарыта в механизме натяжения, точнее в его перекосе. Буду пробывать выравнивать шайбами.

Когда заменяем ремень генератора или при ремонте двигателя обязательно нужно проверить состояние ролика натяжного устройства генератора.

Ролик должен вращаться легко и бесшумно, не должно быть следов смазки из ролика

Для замены ролика нужно ослабить натяжение ремня привода генератора.

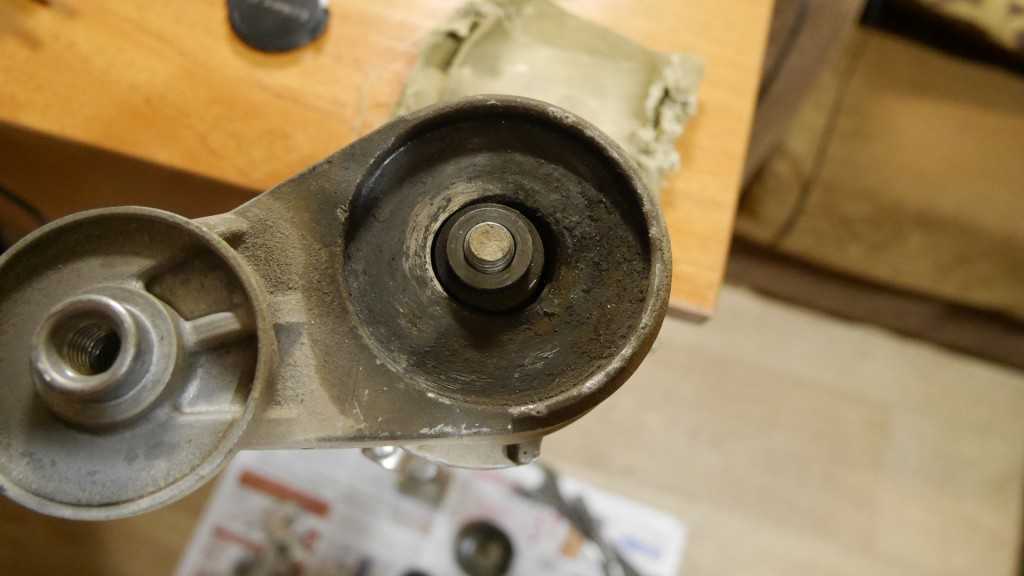

Поддеваем отверткой крышку ролика (показано на снятом натяжном устройстве)

Снимаем крышку ролика

Накидным ключом или головкой на 17 отворачиваем болт крепления ролика к нижнему кронштейну натяжного устройства (резьба болта левая, поэтому отворачиваем болт по часовой стрелке)

Для наглядности показываем на снятом натяжном устройстве

Вынимаем натяжной ролик с болтом, опорной втулкой и шайбой

Устанавливаем натяжной ролик в обратной последовательности

Чтобы снять полностью натяжное устройство, ослабляем натяжение ремня.

Головкой на 13 отворачиваем болт крепления верхнего кронштейна натяжного устройства к кронштейну генератора.

Снимаем с болта шайбу (расположена с внутренней стороны кронштейна натяжного устройства), вынимаем болт и втулку.

Головкой на 13» отворачиваем болт крепления нижнего кронштейна натяжного устройства к кронштейну генератора (для наглядности показано на демонтированном двигателе).

Вынимаем натяжное устройство в сборе.

Вынимаем болт крепления нижнего кронштейна натяжного устройства, сняв с него дистанционную и две чашечных шайбы.

При необходимости разбираем натяжное устройство ремня привода генератора.

Собираем и устанавливаем натяжное устройство в обратной последовательности

Источники

  • https://avtonomnaya-gazifikaciya.ru/kalina/natyazhnoj-rolik-generatora.html
  • https://prometey96.ru/lada-remont/rolik-generatora-kalina.html
  • https://AutoClub174.ru/remont/zamena-rolika-natyazhitelya-remnya-generatora.html
  • https://akki-carsh.ru/dvigatel/natyazhnoj-rolik-generatora-kalina.html
  • https://autoservismoskva.ru/drugoe/zamena-natyazhnogo-rolika-remnya-generatora-kalina.html
  • https://venteler.ru/zamena-natyazhnogo-rolika-remnya-generatora-kalina-8-kl-bez-konditsionera/
  • https://AvtoSotka.ru/to/natyazhnoj-rolik-kalina.html
  • https://www.zr.ru/content/articles/833513-lada-granta-proverka-i-zamena-remnya-privoda-vspomogatelnyx-agregatov/
  • https://dvd-podgolovnik.ru/drugoe/zamena-rolika-generatora-kalina.html
  • https://automall66.ru/kak-snyat-natyazhnoy-rolik-remnya-generatora-kalina/
  • https://ladaservice.info/lada-kalina/dvigatel-lada-kalina/natyazhitel-remnya-generatora-lada-kalina/

Ремень генератора ваз 2112

Замена

Ремень генератора ВАЗ 2112 при условии высокого качества и бережной эксплуатации может обеспечить пробег свыше 100 тыс. км, но лучше произвести его замену не испытывая судьбу после того, как он прослужит установленный производителем срок.

Замена ремня генератора 2112 производится в таком порядке:

автомобиль устанавливается на смотровую яму, так как доступ снизу к ремню более удобный;

после отключения аккумулятора ослабляются верхние и нижние гайки крепления генератора;

откручивается регулировочный болт и генератор перемещается к блоку двигателя;

снимается старый и надевается новый ремень генератора.

Натяжка ремня производится так, как это указано выше. Учитывая, что устанавливается новый ремень, после небольшого периода эксплуатации, он может слегка растянуться и натяжение ослабится. Устраняется это дополнительной подтяжкой ремня привода генератора до параметров, установленных производителем.

Как натянуть

2. Для этого ослабьте затяжку гаек нижнего и…

3. …верхнего крепления генератора.

4. Чтобы натянуть ремень, отведите генератор от блока цилиндров, поворачивая регулировочный болт по часовой стрелке. Для ослабления ремня подведите генератор к блоку цилиндров, поворачивая регулировочный болт против часовой стрелки.

5. Проверните ключом коленчатый вал за болт крепления шкива на два оборота по часовой стрелке и снова проверьте натяжение ремня. При необходимости повторите регулировку.

6. Затяните обе гайки крепления генератора.

7. Проверять и регулировать натяжение, а также заменять ремень привода генератора удобнее снизу автомобиля. Для этого нужно поднять переднюю часть автомобиля и снять защиту картера двигателя.

8. Для замены ремня ослабьте затяжку гаек нижнего и верхнего крепления генератора, выверните регулировочный болт на максимально возможную величину и снимите старый ремень, придвинув генератор максимально к блоку цилиндров. Наденьте новый ремень на шкив коленчатого вала, а затем на шкив генератора. После этого отрегулируйте натяжение ремня.

Как поменять

К процедуре замены следует подготовиться, приготовив:

набор ключей; домкрат; новый расходный материал.

Процедура замены отличается для авто, оборудованных гидроусилителем руля и без него. Ниже рассмотрим оба варианта.

Замена ремешка генератора на ВАЗ 2112 16 клапанов с установленным ГУРом состоит из следующих шагов:

Сначала следует снять бачок с жидкостью для гидроусилителя.

Затем ключом на «13» нужно открутить гайку, благодаря которой генератор крепится к установочной планке.Привод генератора с гидроусилителем

Для снятия старого ремешка, следует ослабить натяжной ролик.

Чтобы вытащить демонтированную деталь, нужно снять мотор с опоры. Сначала необходимо открутить подушку, а потом поддомкрачивать двигатель до появления щели. Через образовавшуюся щель вынимаем ремень.

Сборка осуществляется в обратной последовательности.

При установке есть некоторые нюансы. Сначала натяжитель нужно зажать в самом крайнем положении.

Затем следует натянуть ремень на все шкивы и в последнюю очередь на натяжной ролик. Эта процедура немного трудоемкая.

После полной установки, необходимо выполнить натяжение ремня. С помощью рукоятки молотка отжимаем и фиксируем натяжитель.

На этом этапе проявляется отличие авто с гидроусилителем – на них отсутствует регулировочный болт. Регулировка натяжения выполняется с помощью натяжного ролика.

Процедура на автомобиле без гидроусилителя руля проще:

С помощью ключа на «13» откручиваем крепежную гайку генератора.

Натяжение ремня ослабляем, вращая регулировочный болт ключом на «10» против часовой стрелки.

Сдвинув генератор в сторону блока цилиндров, демонтируем ремень.

Далее новый расходник надеваем на привод, вращая регулировочный болт.

На следующем этапе выполняем натяжку ремешка с помощью регулировочной гайки. Отводим генератор как можно дальше от блока цилиндров. Вращая регулировочный болт по часовой стрелке, увеличиваем натяжение, против – ослабляем.

Затем коленвал нужно повернуть на два оборота и проверить снова натяжение.

Как подтянуть

Отрегулируйте натяжку ремня, используя регулировочный винт — по часовой стрелке — натягиваете ремень, против часовой – ослабляете.

Установив необходимую натяжку, затяните крепления генератора и проверьте степень натяжения.

На 1,6-литровых двигателях кроме ключей, вам потребуется небольшая монтажка или монтировка. Принцип тот же, ослабьте крепежные болты генератора, затем используя монтировку, отодвиньте генератор от двигателя или к двигателю в зависимости от того натянуть вам нужно или ослабить ремень генератора. После окончания зафиксируйте крепежные винты и проверьте натяжку ремня.

Типы натяжных роликов ремня генератора

Поэтому в таких авто для натяжки приводного ремня применяется специальный натяжной ролик. В таком типе привода генератор уже не является подвижным, а регулировка выполняется за счет смещения этого ролика.

Такой ролик – это обычный подшипник, на внешней обойме которого имеется пластиковая накладка, поверхность ее является рабочей – по ней перемещается ремень. Внутри же ролика имеется посадочная втулка.

По конструкции ролики бывают двух типов и отличаются они по способу крепления и регулировки натяжения.

  1. Один из типов – эксцентриковый. Это очень простая конструкция, в которой кроме подшипника, пластиковой накладки и втулки ничего нет. Во втулке имеется сквозной отверстие, которое смещено в сторону относительно центра ролика. Через отверстие ролик надевается на специальную шпильку, установленную на двигателе. Для натяжки достаточно провернуть ролик относительно болта.
  2. Второй тип ролика подразумевает в конструкции кронштейн. Эта конструкция несколько сложнее, но при этом она по надежности такая же, как и эксцентриковая версия. На этом кронштейне ролик закреплен неподвижно. Крепление к силовой установке этой конструкции производится посредством болтов. Регулировка натяжения осуществляется путем перемещения кронштейна относительно двигателя.


Крепление ролика генератора с помощью кронштейна Некоторые автопроизводители используют ролик с пружинным кронштейном. Такой элемент является саморегулирующимся, то есть, пружина самостоятельно регулирует натяжение.

Но часто ролики ломаются еще до замены.

Возможные неисправности

Рассмотрим возможные неисправности натяжителя и пути их устранения.

Износ ролика. За свой жизненный цикл роликовый подшипник совершает огромное количество оборотов. Постоянно двигаясь и находясь в напряжении, он быстро выходит из строя. Чтобы проверить состояние подшипника нужно снять ремень генератора. Неисправный подшипник вращается неравномерно, во время работы издает шум.

Дефекты на поверхности ролика. Для различных марок автомобилей выпускают ролики из пластика, стали или нейлона. Их поверхность может быть гладкой или ребристой. На поверхности ролика не должно быть трещин, зазубрин и следов износа. Если такие дефекты имеются, ремень будет врезаться в поверхность ролика и быстро изнашиваться. Для решения проблемы необходимо заменить ролик натяжителя.

Трещины и следы ржавчины. Если из натяжителя капает ржавчина, либо потеки ржавчины имеются между рычагом и основанием, значит, натяжитель поврежден или его компоненты изношены. Чаще всего ржавчина концентрируется в районе монтажных болтов и ограничителей хода натяжителя.

Износ рычага натяжителя. Чтобы провести диагностику рычага, нужно провернуть натяжитель на полный ход, прикладывая усилие к рычагу гаечным ключом. Рычаг должен двигаться свободно, без усилий. Если рычаг скрипит и залипает, его нужно заменить.

Ослабление пружины. Если компоненты, приводимые в движение ремнем, не вращаются, а сам ремень при проскальзывании визжит, значит ослабла пружина натяжителя. В целях диагностики рычаг натяжителя перемещают на полный ход с помощью гаечного ключа. Если при перемещении рычага не приходится прикладывать никаких усилий, либо эти усилия минимальны, значит, пружина ослабла. В этом случае натяжитель следует заменить.

Несоосность блока натяжителя. Если монтажный кронштейн имеет изгиб, натяжитель установлен не правильно или между основанием натяжителя и монтажной поверхностью имеется коррозия, ремень будет располагаться на ролике не ровно. Такую несоосность можно выявить с помощью лазерного нивелира. Если несоосность устранить невозможно, натяжитель придется заменить.

Износ кронштейна. Кронштейн – это еще одна деталь, из-за которой натяжитель может выйти из строя. Со временем кронштейн может прогнуться и спровоцировать смещение ролика из той плоскости, в которой лежит ремень. В результате одна сторона ремня будет растягиваться сильнее, чем другая, и ремень преждевременно износится. При слишком сильном искривлении ремень может слететь.

Если во время диагностики было выявлено искривление кронштейна, то не стоит пытаться выровнять его по двум причинам. Во-первых, через некоторое время кронштейн может деформироваться снова. Во-вторых, после выпрямления кронштейна нет гарантии, что ролик будет расположен правильно. Поэтому при выявлении износа кронштейна эту деталь следует заменить.

ВНИМАНИЕ! Искривление кронштейна можно встретить даже у новых автомобилей, только что сошедших с конвейера. Подобное искривление свидетельствует о том, что в машине есть заводской брак

Замена ремня генератора. Признаки износа

Заменить ремень генератора в автомобиле – это дело пустяковое и особого труда не составит. Но не все автолюбители знают, когда его уже пора менять. А несвоевременная замена ремня генератора приводит к «голоданию» аккумуляторной батареи, так как ремень проскальзывает на шкивах и генератор работает не на полную мощность.

Признаки, указывающие на то, что ремень пора менять:

  • Первый признак. Открыв капот, бросаем взгляд на ремень генератора. Если ремень расслоился, потрескался или имеет неровные края, он подлежит замене без вариантов.
  • Второй признак. Необходимо запустить двигатель и на слух определить наличие посторонних звуков, исходящих от ремня генератора. Если ремень свистит, это сигнал о том, что его необходимо подтянуть, а если регулировка не позволяет это сделать, то заменить. Свист может появляться при увеличении нагрузки на генератор, например, включении печки, наружного освещения или обогрева заднего стекла.
  • Третий признак. При работающем двигателе включить наружное освещение и дальний свет фар, и если в этот момент на приборной панели загорится указатель, сигнализирующий об отсутствии зарядки аккумулятора, это признак, указывающий на необходимую замену ремня генератора или на его подтяжку.

Прайс-лист на запчасти от 15.06.2021 Смотреть на сайте Онлайн

Замена ремня генератора

Прежде чем приступать к выполнению работ по замене ремня генератора, необходимо ознакомиться с инструкцией по ремонту и эксплуатацией эксплуатируемого автомобиля, в частности с разделом, в котором изложен порядок замены ремня. Если такая книга отсутствует, то работа по замене ремня начинается с ослабления гайки, которая фиксирует натяжения ремня. Генератор крепят к двигателю не жестко, а двигаясь по сферической направляющей, или изменяют его положение при помощи заворачиваемого болта. Это дает возможность регулировать натяжение ремня. Ослабив гайку натяжения ремня или выворачивая болт, полностью ослабляем натяжение ремня до момента, когда его можно будет снять со шкивов. Если по конструкции автомобиля в ременной передаче используется ременной ролик, необходимо проверить его вращение на предмет заедания, торможений и вращения без посторонних шумов.

Сняв изношенный ремень, надеваем на шкивы новый ремень и производим его натяжение. Для того чтобы приложить достаточное усилие для натяжения ремня, можно использовать монтировку. Достигнув необходимого натяжения ремня, затягиваем фиксирующее крепление

При натяжении ремня очень важно не перетянуть, так как при сильном натяжении ремня усиливается нагрузка на подшипники генератора, что приведет к быстрому выходу их из строя. Ровно, как и слабо натянутый ремень спровоцирует появление вышеописанных признаков, характерных для растянутого ремня

Контролируем натяжение ремня методом нажима на ремень большим пальцем с усилием приблизительно 10 кг/см. Ремень при этом должен прогибаться приблизительно на 12-15 мм.

После этого запускаем двигатель и проверяем вращение нового ремня. После нескольких дней эксплуатации автомобиля натяжение ремня генератора необходимо проконтролировать еще раз, так как в процессе работы он мог немного ослабнуть, в случае необходимости подтянуть и проверить натяжение еще раз. Совет! Если случится так, что ремень растянут и подлежит замене, но в силу сложившихся обстоятельств нельзя произвести замену и нужно продолжать движение, то поможет на время устранить пробуксовку ремня обычная канифоль, которую используют радиолюбители для пайки радиодеталей. Протертый канифолью ремень вращается без пробуксовки.

Если вы специалист в другой области или у вас ограничено время — доверьте замену ремня генератора специалистам технического .

Наши контакты

ул. Гвардейская, д 53, к. 2

Записаться на ремонт

Замена ролика натяжителя ремня генератора Рено Логан: фото и видео

Для того, чтобы автомобиль не подвёл Вас в пути, необходимо выполнять для него своевременное техническое обслуживание. Замена ремня генератора и сопутствующая ему замена натяжного ролика как раз одна из таких операций.

Ролик ремня генератора на Рено Логан

Ролик натяжителя обозначен линией на рисунке

  1. На автомобилях Рено Логан натяжной ролик ремня генератора установлен на автомобилях, в комплектации которого предусмотрено наличие гидроусилителя руля и кондиционера, либо один гидроусилитель.
  2. На моделях, в которых подобные опции отсутствуют, ремень генератора натягивается с помощью болта на специальной планке.

Рассмотрим варианты замены ролика по отдельности в каждом случае.

Натяжной ролик на схеме представлен под цифрой 2.

Так выглядит старый ролик

  1. Чтобы произвести его замену необходимо снять правое колесо и защитный щиток моторного отсека.
  2. Далее ключом на “13” проворачиваем болт крепления ролика по часовой стрелке (минуя усилие натяжной пружины), одновременно с этим с помощью металлического прута диаметром 5 — 6 мм, фиксируем кронштейн ролика, вставив его в специальное отверстие. Таким образом получится ослабить сам ремень привода для дальнейшего демонтажа ролика.
  3. Для того, чтобы вывернуть ролик из корпуса двигателя, необходимо выкрутить два болта крепления корпуса этого натяжного устройства, которое находится в сборе с самим роликом.

    Процесс снятие ролика на фото

Установку следует производить аналогично в обратной последовательности, при этом стоит обратить особое внимание на качественную фиксацию самого кронштейна. Ролик натяжителя на схеме под цифрой 2

Ролик натяжителя на схеме под цифрой 2

Для того, чтобы снять или отрегулировать ремень генератора через регулировочный ролик (цифра 2), необходимо ослабить болты крепления ролика 4 и вращать по часовой стрелке болт регулировки 3. Если же требуется замена самого ролика, то демонтаж осуществляется снятием болтов крепления ролика от корпуса двигателя.

После окончания всех операции, сборка конструкции происходит в обратной последовательности.

При проведении ремонтных работ связанных с ремнями, обратите внимание на состояние ремня ГРМ, по необходимости замените его (подробно о замене ремня ГРМ на Рено Логан)

Зачем в автомобиле ролик натяжителя ремня?

Что же это и для чего нужен ролик?

Не смотря на то, что в любом городе количество специализированных сервисных центров постоянно растёт, подобная поломка может произойти в самое неподходящее время и месте

Поэтому очень важно знать, как провести такую процедуру собственными силами

Первое, что мы видим, открывая крышку капота на Рено Логан это двигатель. Но те, кто думают, что он нужен только для того, чтобы машина ехала, глубоко заблуждаются. На самом же деле мотор предназначен для выполнения целого ряда очень важных функций.

Кроме того, что ДВС (двигатель внутреннего сгорания) является прямым источником энергии передаваемого колёсам, еще он обеспечивает функционирование целого ряда систем, таких как кондиционер, гидроусилитель руля и конечно же генератор.

Все из вышеназванных устройств предназначены для выполнения своей функции, но большая их часть, в том числе и двигатель, не могут обойтись без энергии, которую вырабатывает генератор.

Чёткая и устойчивая работа генератора, возможна лишь в том, случае, когда натяжения ременной передачи достаточно для снабжения энергией всех потребителей. Поэтому практическое большинство автомобилей независимо от производства имеют соответствующий ролик ремня генератора.

Замена ремня на Logan с ГУР, но без кондиционера

Для проведения замены на силовом узле с ГУР на 1,6 л без сплит-системы специальный инструмент не нужен. Он необходим, когда устанавливается новый генератор. На 16-ти клапанных системах подобная компоновка большая редкость. Процесс ремонта выполняется в несколько действий:

  • В моторном пространстве на Рено Логан в 1.6 л следует сжать сильно ремень генератора и проверить его натяжение, а также определить степень пригодности подшипников в дальнейшем. В случае необходимости произвести натяжение. При избыточном натяжении, придётся ослабить винтовые крепежи.
  • Немного попускается регулировочный винт, а не затягивается, чтобы выполнить замену подшипника и ролика для снятия избыточного напряжения.
  • Затем производится замена всех запчастей, а конкретно: выполняется установка всех новых комплектующих и сборка происходит по обратной схеме, подтягиваются детали, как видно из обзора, а также диагностируется корректность работы регулятора.
  • Для того чтобы работы ремонтного плана производились с высокой надежность автоконцерн Рено предлагает использовать тестер и схему для замеров параметров сети. Это позволит более четко определить целесообразность установки нового ремня, а также оценить эффективность работы узла.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лига Скорость
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
