Замена ролика натяжителя ремня генератора рено логан

Замена на авто с ГУР и кондиционером

Обычно такая комплектация встречается в моторах 1.6, реже в 1.4. В этом случае замена самая сложная, так как приходится продевать ремень через дополнительные шкивы. Для замены выполните следующие действия:

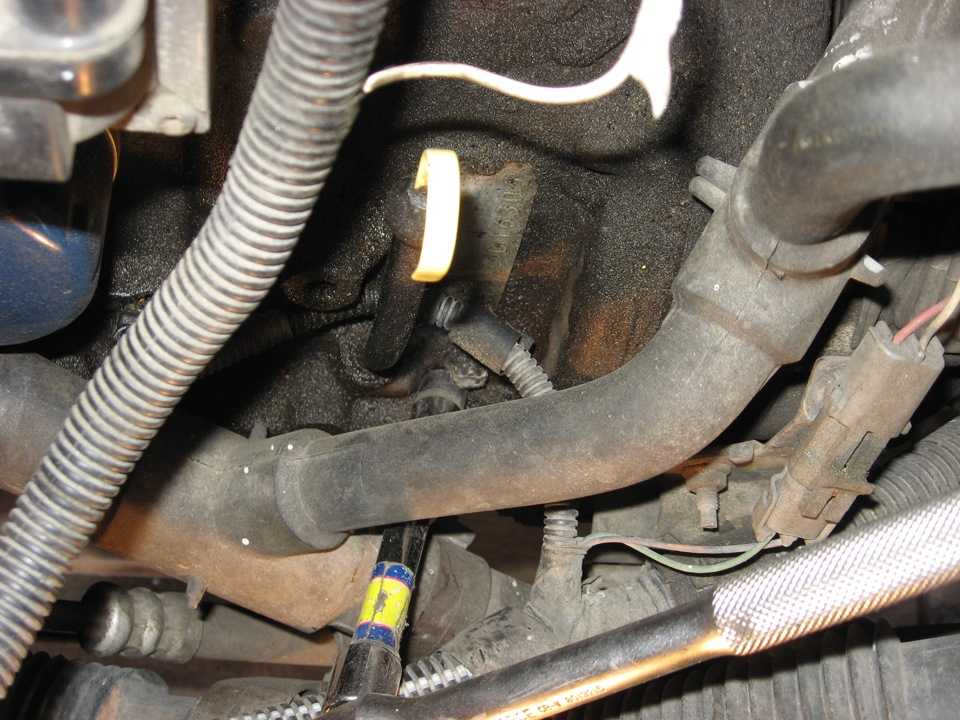

Наденьте накидной ключ или головку «на 13» на крепежный болт натяжного ролика. Преодолевая усилие, открутите крепеж.
Зафиксируйте кронштейн ролика

Для этого необходимо в его отверстие вставить шестигранник на 6 миллиметров.
Осторожно снимите ремень со всех шкивов.
Если предполагается замена роликов приводного механизма, то с помощью ключа на 13 необходимо открутить болт и убрать защитную крышку. После этого достается и сам ролик

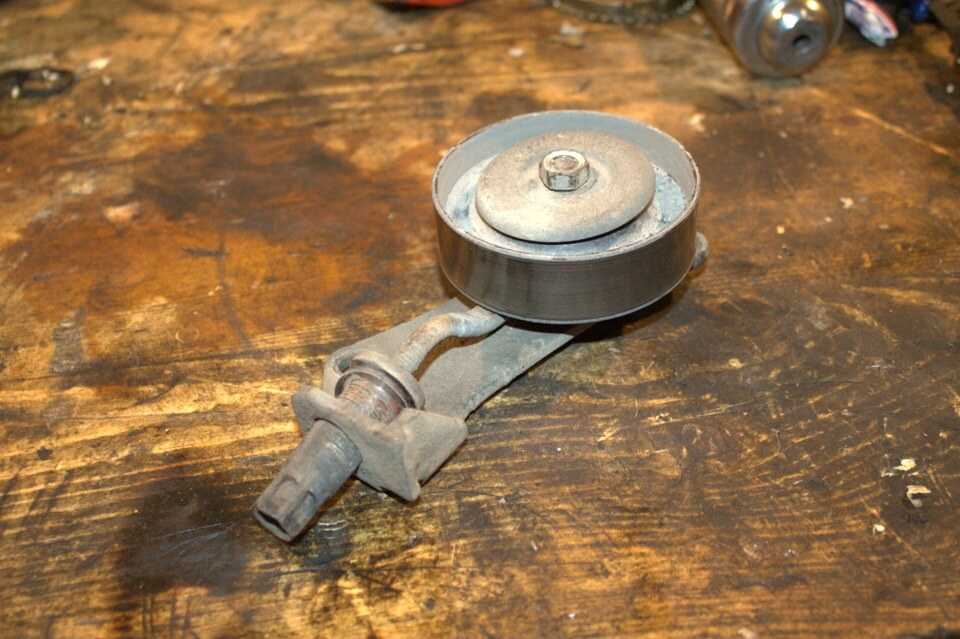

По аналогичной технологии демонтируется натяжной ролик
Обратите внимание, что он снимается с кронштейном.
Установите новые ролики на место.
Далее следует уложить ремень на все ролики, как он был одет до этого. Обратите внимание, что шкивы вспомогательных устройств – шестиручьевые, а ремень имеет пять ручьев
Укладывайте ремешок так, чтобы он был смещен к внутреннему краю, а наружный ручей оставался свободным.
Прокрутите за коленчатый вал весь привод три оборота, чтобы ремень сел на шкивы.

Основные сложности – сделать все правильно в ограниченном пространстве.

На остальных моделях

Инструкция для моторов только с ГУР или без каких-либо дополнительных систем аналогична вышеописанной за тем исключением, что вам придется устанавливать ремень на меньшее количество шкивов. В модели только с генератором необходимо ослабить крепеж самого генератора, чтобы уменьшить натяжку и достать ремень.

Этапы выполнения работ по замене ремня ГРМ

Процедура замены ремня ГРМ одинакова для Рено Логан, Сандеро, Дастер, Ларгус, Меган, Сценик и других моделей, оснащенных двигателем K4M и K4J. Аналогично процедура проводится на 1.4-литровой модификации.

1. Подготовка

Перед тем как заменить ремень газораспределительного механизма Рено, машина поднимается на домкрате или подъемнике, затем убирается правое переднее колесо автомобиля и защита мотора. Под колесом открывается часть пластиковой защиты, прикрывающей двигатель. Чтобы ее убрать, необходимо снять две клипсы, после чего она легко выводится вниз, третья клипса «ежик» просто сдергивается.

На следующем этапе снимается ремень генератора. Для этого ключом на 13 отводится в сторону подпружинивающий натяжной механизм. Если меняете ремень ГРМ на Рено Меган 2 1.6, потребуется ключ на 15. Ремень отводится в сторону, снимаясь с ролика, насаженного на шестерню коленвала.

В открывшемся пространстве требуется найти и открутить заглушку под стопор коленвала. Это делается головкой Е14 (внутренний торекс). При этом не надо переживать, что потечет масло, заглушка должна выкрутиться относительно легко. Делаете опору под поддон двигателя и опускаете машину. Это необходимо для того, чтобы в снять одну из моторных опорных подушек.

Перед снятием опоры убирается трубопровод и топливный шланг, простое крепление открывается нажатием на боковые язычки. Для снятия опоры сначала откручиваете три болта на 16, которые находятся сверху, затем три болта, прикрепляющих опору непосредственно к кузову, тоже головкой на 16. Из подушки высвобождаете жгут проводки, сняв зажимную защелку, после чего опора спокойно вытаскивается.

Чтобы добраться до заглушек распредвалов снимаете воздушный ресивер. Для этого убираете резиновый держатель, высвобождаете трос газа, и ресивер легко вынимается. За ним можно увидеть заглушки (большую и малую). Для их снятия нужно пробить центр отверткой и подковырнуть, используя отвертку как рычаг. Поскольку они одноразовые, не нужно заботиться о целостности этих заглушек.

Далее требуется застопорить коленвал и распредвалы. Для этого шестерня коленчатого вала, расположенная за правым передним колесом, проворачивается по часовой стрелке. Это нужно делать до тех пор, пока прорези распредвалов, которые были скрыты за заглушками, одновременно не станут в горизонтальное положение. В отверстие, из которого была выкручена заглушка, вставляется приспособление — штифт, длиной около 8 см, что можно сделать просто рукой. Он представляет собой стальной стержень, с резьбой в начале, препятствующий свободному ходу коленвала по часовой стрелке. После установки заглушки коленвал нужно продолжать проворачивать до упора в установленный фиксатор. После этого он не может смещаться по часовой стрелке.

Когда коленвал зафиксирован, нужно правильно выставить распредвалы, для этого они фиксируются специальной пластиной в прорезях. Если пластина вставляется легко, значит, зажигание на двигателе выставлено верно.

Если расхождение в валах большое, пластину можно не вставлять, но перед установкой ремня ее все равно придется использовать. Чтобы окончить подготовку, требуется снять тягу под передним колесом, мешающую работе, для чего нужно открутить болт на 13 сверху, а нижний просто ослабить.

2. Демонтаж защиты

Головкой на 18 откручивается шкив коленвала, закрывающий шестерню, ведущий к приводу генератора. Необходимо проверить его состояние, чтобы после демонтажа в нем не было люфтов и других проблем. Снимаете защитный пластиковый кожух ремня ГРМ. Пластик снимается первым. Он крепится четырьмя болтами на 8, причем один из них сложно увидеть. Если работать неудобно, мотор можно опускать или поднимать на установленной опоре, так будет проще добираться до крепежных болтов. Откручиваете два верхних болта, двигатель опускаете и откручиваете два нижних болта. Пластиковая крышка выводится вниз, при этом мотор должен быть в среднем положении.

Для снятия верхней металлической крышки автомобиль слегка опускается, в результате чего двигатель приподнимается. Она крепится тремя болтами на 13 и двумя гайками тоже на 13

Обратите внимание, что правый болт снизу полностью не выводится из отверстия, поэтому снимается с крышкой, и можно полностью увидеть ремень ГРМ Рено. После съема крышки необходимо обратить внимание на то, чтобы втулки на открывшихся двух шпильках не потерялись, поскольку они свободно вращаются на них

Замена привода на авто без кондиционера.

Это актуально для владельцев первого поколения Рено Сандеро и Рено Логан.

На Рено Сандеро ремень генератора должен устанавливаться при помощи специального устройства – тензометрического тестера. Это связано с тем что на авто без кондиционера и гидроусилителя на двигателях нет специального устройства – натяжителя ремня. Поэтому необходимо оценивать натяжение вручную или при помощи тестера. Регулировка осуществляется затягиванием болтов ролика. Перенатяжение ремня чревато преждевременным выходом из строя роликов и подшипников генератора.

Для такого типа силового агрегата используется другой тип ремня – 5К1110. Он так же пятиручьевой, но его длина меньше – 1110 миллиметров.

Как самостоятельно сменить приводной ремень в Рено Логан?

Перед тем как начать процедуру замены, к ней необходимо подготовиться. Потребуется собрать инструмент и изучить технику безопасности. Также необходимо учитывать, что процедура по замене приводного ремня на Рено Логан с кондиционером и без немного отличается.

Список необходимых инструментов для замены приводного ремня Рено Логан с кондиционером:

  • Набор гаечных ключей;
  • Набор головок;
  • Отвертка;
  • Новый ремень.

Техника безопасности:

  1. Производить замену расходника необходимо после того, как двигатель остыл. После поездки потребуется подождать 20-30 минут.
  2. Одеть специальную одежду и перчатку. Униформа мастера поможет избежать ожогов и прочих неприятностей во время проведения процедуры.
  3. Отсоединить минусовую клемму аккумулятора.

Обратите внимание: транспортное средство с кондиционером и гидроусилителем имеет автоматический натяжитель руля. Вручную регулировать не нужно

Пошаговая инструкция замены приводного ремня:

  1. Открыть капот. Добраться до грязезащитного корпуса приводного ремня. Аккуратно демонтировать.
  2. Для ослабления приводного ремня с нижней части транспортного средства необходимо открутить болт крепления натяжного ролика. Использовать головку на 13 мм. Повернуть крепление по часовой стрелке. Во время осуществления этого действия преодоливается усилие, которое создается пружиной. Совместить отверстие крепления ролика с углублением в корпусе устройства.
  3. Чтобы зафиксировать крепление ролика, потребуется вставить шестигранник внутрь на 6 мм.
  4. Снять старый ремень вспомогательного агрегата.
  5. Приобрести новый оригинальный расходник. Ориентироваться на маркировку 5К 1747. Его длина составляет 1747 мм.

Приводной ремень заменяется вместе с опорным роликом.

Пошаговая инструкция замены опорного ролика:

  1.  Открутить болт крепления опорного ролика накидным ключом на 13 мм.
  2. Демонтировать болт вместе с защитной крышкой генератора.
  3. Снять ролик.
  4. Аналогичными действиями снять натяжной ролик.
  5. Установить снятые детали в обратной последовательности. Уложить новый ремень на шкивы и завести его под опорный и натяжной ролики.
  6. Вынуть шестигранник (фиксатор отверстия). Использовать головку на 18 мм, чтобы провернуть коленчатый вал. Деталь проворачивается по часовой стрелке. Количество оборотов: не менее трех. Таким образом, ремень будет возвращен в свое прежнее положение.

Замена приводного ремня (кондиционер отсутствует, ГУР есть)

Производитель рекомендует производить замену приводного ремня без кондиционера при помощи специального приспособления. Однако если его нет, а деталь нужно заменить своими руками, то следует использовать следующую пошаговую инструкцию:

  1. Снять грязезащитную крышку силового агрегата.
  2. Нажать на ремень по центру, между шкивами. Если при нажатии использовать усилие равное 10 кгс, прогиб должен быть до 8 мм.
  3. Чтобы натянуть передаточный элемент, необходимо расслабить фиксатор натяжного ролика. Регулировочный болт необходимо вращать по часовой стрелке. После нужного натяжения, завернуть болты крепления натяжного ролика обратно.
  4. Чтобы заменить передаточный элемент, провернуть регулировочный болт несколько раз в обратном направлении. Это действие поможет ослабить его. После этого его можно снять со всех шкивов.
  5. Купить новый приводной элемент с маркировкой 5К 1110. Длина — 1110 мм.
  6. Желательно при замене поменять натяжной ролик.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение расходника, рекомендуется обратиться в сервисный центр.

Пошаговая инструкция замены ремня генератора (отсутствует кондиционер и гидроусилитель):

  1. Проверить натяжной ролик и натяжение расходника. Надавить усилием в 10 кг/см2 и измерить. Прогиб должен быть до 8 мм. Чрезмерное натяжение передаточного элемента приводит к ускоренному износу самого расходника и подшипников генератора.
  2. При замене передаточного элемента потребуется расслабить натяжение и снять его со всех шкивов (с генератора и коленчатого вала).
  3. Приобрести новый расходник с маркировкой 4PK 718. Его длина составляет 718 мм.
  4. Установить ремень генератора в обратной последовательности. Внимательно следить за натяжением. Для определения точного натяжения обратиться в сервисный центр.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение приводного элемента, рекомендуется обратиться в сервисный центр.

Можно ли заменить щетки или мостик не снимая генератор Рено Логан? (решено) — 1 ответ

Исправный диод пропускает ток в одном направлении. В ином случае он требует замены. Чтобы поменять блок выпрямления, отожмите с помощью отвертки 12 контактов, после чего открутите пару крепежных винтов и достаньте блок. Если целью работ является просто замена щеток на Логане, демонтировать генератор нет необходимости.

Для этого достаточно снять задний кожух и держатель щеток в комплексе. Отпаяйте старые детали и выбросьте. При выпаивании будьте внимательны, ведь провода щеток имеют небольшую длину.

Ее необходимо увеличить с помощью медного провода.

Пайку осуществляете возле щетки, чтобы исключить проблемы с продеванием изделия в проем щеткодержателя. Ставьте изделия на требуемую высоту и осуществляйте пайки.

Замена щеток генератора Рено Логан не снимая генератор

А дальше разборка. При прошлой замене “рукастые мастера” откручивали трубки кондёра, спускали фреон конечно, не им же потом на заправку ехатьно я решил что так быть не должно и стал мучить как. И знаете, даже в такой тесноте вполне возможно поменять щётки без съёма генератора. Сначала отключить массу с аккумулятора а то огненная обезьяна может цапнуть за пальчик 1. Надеваю на как поменять щетки на генераторе рено логан, а веревочку просовываю Маргоше в ноздрю.

Тяну веревочку на себя и снимаю ремень. Не забыв отсоединить провода, с помощью грубой силы и какой-то там матери вытащил гену.

Мешаются всякие шланги, но в целом все пропихивается и даже без мыла: И вот он предстал передо мной уже второй раз за год во всей красе.

Во второй раз делать все уже гораздо проще. Пластиковая крышка сидит на защелках — просто отверткой поддел и. Под ней регулятор на трех болтиках. Регулятор и диодный мост.

Но с работой еще справлялись. В прошлый раз бегал по гаражам за съемником, как поменять щетки на генераторе рено логан теперь прикупил такой девайс себе в арсенал за руб. Задняя крышка сдергивается с подшипника, а он сидит на валу, поверх ножек контактных колец. Сдернул его съемником за 3 секунды. А ну-ка, подшипник, слезай с вала!

Пошатав ротор, сидящий в передней крышке, я немного приуныл. Летом менял подшипник поставил Trialli, каталожный номерпрошел он всего 11 тыщ, а уже болтается как хрен в стакане.

К слову, родной подшипник, отходивший тыщ, вообще без люфта был, только шелестел. Задний подшипник оказался вроде еще.

Renault Laguna , один из beetlof › Logbook › Замена: ГРМ F3R

Одеваем перчатки и начинаем.1. Снимаем колесо и пластиковую защиту внутри арки.2. Находим заветный болт на блоке цилиндров, выкрутив который-вставляем вместо него фиксатор КВ.

3. Зафиксировав КВ(отверткой в маховик)-срываем болт крепления шкива КВ.

4. Ослабляем натяжной ролик ремня вспомогательного оборудования (торцевой шестигранник), снимаем ручейковый ремень.

5. Поддомкрачиваем двигатель, разгружая правую опору и снимаем ее:сначала верхний кронштейн — гайка на 16 и три болта, потом ограничитель хода — два болта на 16, и самое труднодоступное-крепежка к ГБЦ-4 длинных болта. Чтобы к ним кое-как добраться-максимально поднимаем двигатель домкратом.

6. Сняв шкив КВ, опору двигателя, откручиваем верхную (1 болт) и нижнюю (вроде 4 болта) наружные кожухи защиты ГРМ.Тут маленькое отступление. Т.к. КВ зафиксирован штифтом (п.2), то по идее поршни стоят в ВМТ и => метки на КВ и распредвале совмещены с метками на корпусе.В оригинале получилось не так. Вынув штифт и провернув КВ по часовой стрелке до совмещения метки РВ с меткой на пластиковой защите ГРМ (при этом звездочека КВ с меткой смотрела вниз, но на пластиковой защите меток не было), штифт ничего не мог зафиксировать-он ерзал туда-сюда и КВ спокойно проворачивался. Поршни стояли в ВМТ-визуально следил через свечные отверстия.

7. Оставив КВ зафиксированным, нанес корректором свои метки на шестернях и старом ремне, обозначив где какая метка и направление вращения.

8. Откручиваем натяжной ролик (гайка на 16). Снимаем ремень ГРМ. Переносим метки со старого ремня на новый (корректором).

9. Откручиваем паразитный ролик-зубчатый- болт «Ешка». Ролик-рудимент, просто крутится.10. Снимаем нижнюю заднюю пластиковую защиту ГРМ чтобы добраться до третьего доп. ролика. Запоминаем где какой болт, т.к. длина у них разная.

11. Доп. ролик крепится двумя болтами, но я так и не допетрил-под шестигранник или звездочку.12. Если имеется течь сальника КВ, то меняем. На звездочке КВ есть два отверстия с резьбой для вкручивания болтов чтобы снять ее. Звездочка на шпонке.

13. Ставим новый доп. ролик, новую паразитную шестерню, заднюю защиту ГРМ и насаживаем ремень по меткам собственноручнонарисованными.14. Последним ставим ролик натяжной. чтобы натянуть ремень, в кожухе защиты есть отв. с резьбой напротив ролика. Вкручиваем туда болт, он упирается в ролик и =>натягиваем ремень. Натянув до нужного значения, зажимаем гайку на ролике с исп. резьбового герметика.

Натяжение достаточное-это большим и указательным пальцем проворачиваем ремень мах на 90 градусов (между натяжным и паразитным роликами). При надавливании на ремень между этими роликами смещение на 6 мм должно быть15. Вынимаем фиксирующий штифт и проворачиваем КВ на два полных оборота и смотрим чтобы метки «ролик-кожух ГРМ» снова совместились, при этом метки ремня уплывут.16. Ставим на место защиту ГРМ.17. Ставим шкиф КВ. фиксируем болтом, не забывая про герметик резьбовой.18. Собираем обору в обратной последовательности разбора.19. Ставим новый ремень доп. оборудования и натягиваем (ключ на 20)20. Пластиковая защита, колесо, заводим и едем.Снимаем перчаткиРемни: continental 6PK1660(ручей) и CT 840 (ГРМ)ролики: ina 531006110, 532021810, 532023710

голоса

Рейтинг статьи

Снятие и установка генератора

В зависимости от комплектации автомобиля могут устанавливаться следующие генераторы:

K7J 710 и К7М 710 без усилителя рулевого управления — MELCO: A001TA3792 (70 А);

K7J 710 и К7М 710 с усилителем рулевого управления -VALEO:SG7S013(75A);

K7J710n K7M 710 с кондиционером и без усилителя рулевого управления — MELCO: A002TC0391 (110 А);

K7J 710 и К7М 710 с кондиционером и с усилителем рулевого управления — BOSCH: 0124415014 (100 А).

Двигатели K 7 J 710 и К 7 М 710 без усилителя рулевого управленияСнятие 1. Снимите ремень привода вспомогательного оборудования.

2. Снимите защиту двигателя.

3. Отсоедините провода от генератора.

4. Открутите опорные болты 1 и 2 и снимите генератор (рис. 3.100).

Рис . 3.100.Установка 5. Установка проводится в порядке, обратном снятию.

Двигатели K 7 J 710 и К 7 М 710 с усилителем рулевого управления

Снятие

1. Снимите ремень привода вспомогательного оборудования.

2. Открутите опорный болт 1 крепления насоса усилителя рулевого управления (рис. 3.101).

Рис. 3.101.

4. Открутите опорные болты 2 крепления насоса усилителя рулевого управления через отверстия в шкиве насоса (рис. 3.102).

Рис. 3.102.

5. Отсоедините насос усилителя рулевого управления от многофункционального кронштейна.

6. Отсоедините провод 4 от генератора (рис. 3.103). Отсоедините разъем проводки 5.

Рис. 3.103.

7. Открутите болты 3 крепления генератора и снимите его (рис. 3.101).

Установка

8. Установка проводится в порядке, обратном снятию. Болты крепления генератора: 21 Нм, насоса усилителя рулевого управления: 21 Нм.

Двигатели K 7 J 710 и К 7 М 710 с кондиционером и без усилителя рулевого управления

Снятие

1. Снимите передний бампер и ремень привода вспомогательного оборудования.

2. Отсоедините разъем 1 от датчика давления в гидроприводе рулевого управления (рис. 3.104). Открутите опорный болт 2 крепления насоса усилителя рулевого управления.

Рис . 3.104.

3. Открутите опорные болты 3 крепления насоса усилителя рулевого управления через отверстия в шкиве насоса (рис. 3.105).

Рис . 3.105.

4. Отсоедините насос усилителя рулевого управления от многофункционального кронштейна и закрепите его сбоку.

5. Отсоедините провод 4 от генератора (рис. 3.103). Отсоедините разъем проводки 5.

6. Открутите болты крепления компрессора кондиционера. Отсоедините компрессор кондиционера от много­функционального кронштейна и закрепите его на подрамнике.

7. Открутите болты 6 крепления генератора и снимите его (рис. 3.106).

Рис . 3.106.Установка 8. Установка проводится в порядке, обратном снятию. Болты крепления генератора: 21 Нм, насоса усилителя рулевого управления: 21 Нм, компрессора кондиционера: 21 Нм.

Модель без ГУР и климатической системы, как заменить ремень

Конструктивно механизм на модельном ряде Рено Логан в отсутствие ГУРа более прост. Поэтому, ремонтные действия, а также непосредственно эксплуатации владельцу не принесут столько нервотрепки, как другие варианты комплектации. Но на 16-клапанных моторах 1.4 или же 1.6 такой вариант исполнения практически отсутствует.

Но есть и негатив подобной модели Рено Логан – при ремонтных действиях велика вероятность деформации генератора, когда сильно натянут непосредственно ремень генератора. Генератор размещается не там, где обычно. Следовательно, он более доступен – процедуры демонтажа/монтажа фактически не занимают долго времени.

  • Сам демонтаж поломанного узла на Рено Логан и дальнейший его ремонт (или же его составляющих, например, кольца либо шкива) выполняется от коленвала.
  • В этом варианте следует провести замер точного усилия по напряжению новой ременной передачи, чтобы исключить возможные дефекты генератора, при необходимости подтянуть. Для этого применяется специальный прибор-тестер или же другое оборудование, для проверки текущей исправности других агрегатов – подшипников и регулятора. Но обычно силу напряжения автомобилисту устанавливают визуально, ведь использование подобного прибора для измерений имеет свою специфику, поэтому следует все правильно натянуть.

Замена ремня ГРМ

Головкой на 13 ослабляется гайка натяжного ролика, при этом важно запомнить, куда показывает стрела натяжного ролика. Это необходимо для будущей установки нового ремня

После этого можно снимать ремень со всех шкивов, помогая себе отверткой. При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент.

Для замены ГРМ Рено Сандеро на 16 клапанов и других машин с двигателями К4М вынимается натяжной ролик, потом снимается паразитный или опорный ролик, который крепится торексом на 50. Нужно быть готовым к тому, что сорвать его будет достаточно тяжело. Ролик сидит на втулке, которую нужно сохранить.

Перед установкой ремня снимается шестерня коленчатого вала. Для этого понадобится специальный съемник, который можно заменить двумя ввернутыми винтами, за которые тянут пассатижами или разводными ключами. Шестерня должна легко сняться. Зачистите ее внутреннюю часть, а шестерни и ролики, на которые крепится ремень ГРМ, продуйте сжатым воздухом. Дополнительно требуется проверить шкив помпы на вращение и наличие подтеков.

Установка ГРМ Рено 1.6 16, начинается с монтажа натяжного ролика. Его выступ должен вставляться в прорезь на помпе, после чего он фиксируется и наживляется гайкой. Далее монтируется паразитный ролик, при этом втулка прикладывается другой стороной, чтобы не зажать дополнительные пыльники. Этот ролик затягивается до упора.

Новый ремень сначала надевается на шестерни распредвалов, затем на паразитный ролик, далее на помпу. Нужно следить, чтобы не было сильной слабины. Машину поднимаете для установки шестерни коленвала. Но убедитесь, что коленвал находится в правильном положении. Для этого берется крепежный болт, под него подкладываются гайки и он наживляется на коленвал. После фиксации он должен проворачиваться против часовой стрелки, а по часовой – не двигаться.

Далее болт выворачивается, но при этом нужно следить за тем, чтобы коленвал не отошел обратно, а оставался упертым в стопор. Только потом шестеренка надевается на шпонку. Она будет входить туго, но это нормально, но шпонку нужно надеть до конца. Чтобы она окончательно встала на место, нужно натянуть ремень ГРМ. Справа ремень должен быть туго натянут, а слева он натянется роликом. После установки шестерни нужно еще раз убедиться, что коленвал уперт в стопор.

Натяжка производится шестигранником по стрелке на натяжном ролике. Метки ГРМ должны совместиться с началом паза на ролике. После совмещения гайка на 13 поджимается головкой, но не затягивается. Снова проверяется коленвал, чтобы люфт, если он есть, выбрался натяжкой ремня. Теперь можно затягивать ролик.

После установки ремня ГРМ снимаются стопора распредвалов и выворачивается стопор коленвала. Делается один оборот коленвала, при этом нужно следить за натяжкой ремня. Далее снова стопорится коленвал, доворачивается до упора и устанавливаются пластины фиксации распредвалов. Если это удалось сделать, значит, зажигание не ушло, и двигатель будет работать нормально. Натяжка при этом не должна измениться.

После этого устанавливается верхняя крышка защиты, поскольку нижняя, пластиковая крышка, будет садиться по верху металлической специальным уплотнителем. Не забываем, что в крышке находится один из болтов, а на шпильках должны остаться втулки. Нижняя крышка заводится из-под низа автомобиля, и затягиваются четыре болта. Откручивается болт, вставленный в коленвал, и устанавливается шкив на генератор.

Для окончательной установки используется новый болт, который должен идти в наборе с ремнем ГРМ. Далее надеваете ремень генератора, отводя подпружинивающий ролик. Обратно ставите опору двигателя, подключаете трубо- и топливопровод. Если требуется, подъемником или домкратом автомобиль подгоняется под опору, а длинный болт вкручиваете в передней части. Чтоб поменять ремень ГРМ Рено Дастер с мотором 1.6 16 клапанов, желательно использовать подъемник из-за большой массы автомобиля. Не забываем, что крышка ремня ГРМ силуминовая, поэтому в ней легко испортить резьбу.

Замена ремней генератора, гур и подшипника натяжного ролика на Nissan Cefiro A33.

Поменять ремни и подшипник натяжного ролика может человек без опыта но делать это тяжело т.к. пространство работы очень ограничено и без ямы делать это еще тяжелей, а не располагая достаточным количеством инструмента лучше не пытаться этого делать. Для того что бы поменять ремни на cefiro нужно располагать подходящими ремнями из списка ниже.

Номер ремня для гур:

  • 4kp775
  • 4kp773
  • 4kp780
  • 4PK0773

Номер ремня для генератора и компрессора:

  • 6kp1100
  • 6kp1095
  • 6kp1090

Номер ремня для генератора в обход компрессора кондиционера:

  • 6PK860
  • 6PK880
  • 6PK870

Номер подшипника натяжного ролика:

  • подшипник №301
  • 6301
  • 6301RDH
  • 63012RS

Размеры подшипника натяжного ролика 12*37*12

Замена ремня гидроусилителя.

Загнав автомобиль на яму, если снять колесо будет удобнее подобраться к регулирующему винту гура, если собираетесь менять два ремня то первым делом нужно поменять ремень гидроусилителя т.к. он находится за ремнем генератора и снять ремень гур без ремня генератора не получится.

Первым делом нужно ослабить стопорный болт механизма натяжения ремня гур с помощью накидного ключа на 12 или удлинителя, добраться до него тяжело но добраться до регулировочного болта еще сложнее я это делал со стороны ступицы.

болт с обратной стороны гидроусилителя

Замена ремня генератора и компрессора кондиционера.

Первым делом ослабляем гайку натяжного ролика, добраться до него не так сложно, и только потом регулировочной гайкой отпускаем его так что бы ремень ослаб и можно было его сдернуть.

Замена подшипника натяжного ролика.

Подшипники которые приведены в списке выше, все подходят на cefiro и по их номерам можно подобрать другие, продаются они по привлекательной цене.

После снятия ремня генератора нужно открутить 3 болта на котором держится ролик и снять его.

Замена ремня ГРМ на бензиновом двигателе К4М 1,6 литра

Ремень ГРМ меняется каждые 60000 километров или раз в 4 года, даже если пробег менее 60. Резина имеет свой срок службы.

Дополнительные статьи

Регламент регулярных работ на Renault

Статья с фотоотчётом о замене ремня ГРМ на дизельном двигателе 1.5

База знаний Renault. Копилка советов и фотоотчётов

В данной статье описан процесс замены ремня ГРМ на примере бензинового двигателя Рено Флюенс — К4М, объем 1.6 литра 16-клапанный 106 л.с.

Порядок работы

Приобретаете комплект для замены ГРМ (ремень, ролили, болты), а также по регламенту положено менять заглушки.

Стоимость и коды запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Рекомендуется выполнять работу по замене ремня ГРМ и роликов на сервисе или при наличии достаточного опыта.

Поднимаем машину, снимаем переднее правое колесо. Снимаем защиту двигателя и правый подкрылок.

С помощью домкрата приподнимаем двигатель, упираясь на поддон ближе к шкиву коленчатого вала.

Откручиваем верхнее крепление подушки двигателя и поддерживающую опору.

Далее необходимо отсоединить штуцер бензопровода и отвести его в сторону.

Затем снять заглушку торца распредвала впускных клапанов (которая больше других в диаметре).

Вид со снятой заглушкой

Далее нужно поставить на 5 передачу и медленно вращать привод колеса на ступицу ключом на 30 по часовой стрелке (если смотреть со стороны моторного отсека).

Выставить валы по распредвалу впускных клапанов (где была снята заглушка) засечками в одну линию, причем засечки должны быть расположены ниже оси распредвалов. Затем необходимо открутить 3 болта и 2 гайки гаечным ключом на 13 и снять верхнюю защитную крышку ремня ГРМ.

Снять ремень генератора и натяжной ролик.

Опять поставить на 5-ю передачу и попросить напарника до упора нажать на тормоз.

В это время открутить ключом на 18 болт крепления демпферного шкива коленчатого вала и снять шкиф.

Открутить 4 болта крепления нижней защитной пластмассовой крышки ремня ГРМ и снять её.

При помощи болта м10х50 с гайкой и двух шайб, методом как на фото, фиксируем зубчатые шкивы распредвалов от прокручивания, но на всякий «пожарный» обязательно сделайте отметки фломастером на шкивах и корпусе крышки.

Перед снятием ремня ГРМ маркером сделайте отметку на зубчатом шкиве коленвала и на корпусе двигателя.

Затем ключом на 13 открутите гайку натяжного ролика ГРМ и снимите ремень ГРМ.

Открутите болт ключом на Т40 и снимите обводной ролик ГРМ.

Перед снятием натяжного ролика ремня ГРМ отметьте положение натяжного ролика, чтобы при замене ролика правильно установить натяжение ремня ГРМ

Устанавливаем новый ремень ГРМ.

Сначала закрепляем обводной ролик, потом натяжной.

При этом саморезом закрепляем предварительный натяг (заряжаем самонатяжной ролик), т.е. то положение, которое было на старом натяжителе. Приходится немного повозиться с одеванием ремня, который всё время норовит выскочить. Поэтому, эту процедуру лучше делать с помощником. Для облегчения процедуры одевания ремня, ремень ГРМ следует только чуть накинуть на нижнюю часть зубчатого шкива коленвала, что упростит монтаж ремня на натяжной ролик. После установки ремня прокручиваем коленчатый вал через ступицу колеса. При этом проверяем совпадение отмеченных меток на шкивах. При несовпадении процедуру повторить. 13.

Устанавливаем новый ролик-натяжитель с механизмом самонатяжения приводного поликлинового ремня. Закрепляем на место ранее снятую нижнюю пластмассовую крышку. Ставим демпферный шкив коленвала на место и закрепляем (с достаточно сильным натягом) новым болтом с толстой шайбой из комплекта, который идёт с ремнём ГРМ. При этом включена пятая передача, помощник с силой нажимает на педаль тормоза. Одеваем приводной ремень.14. Освобождаем зубчатые шкивы распредвалов от фиксирующего болта с шайбами. Закрываем верхнюю дюралевую крышку ремня ГРМ.15. Закручиваем верхнее крепление подушки двигателя и поддерживающую опору.16. Соединяем штуцер топливопровода.17. Вставляем новую заглушку на корпус торца крышки распредвала впускных клапанов.18. Ставим правое колесо на место.19. Освобождаем от домкрата поддон картера двигателя.Запускаем двигатель. Услышав ровный шум работы двигателя, улыбаемся, радуясь проделанной работе! Стоимость запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лига Скорость
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
