Куда установить датчик температуры двигателя от сигнализации

Виды современных сигнализаций

Провода зачищаются и соединяются при помощи быстросъемных клеммников. Кроме того, что прописано в инструкции, человек должен руководствоваться следующими правилами: нужно поставить системный блок охранной системы в место с ограниченным доступом влаги, тепла и радиационных волн; для того, чтобы избежать изгиба проводов и их последующего обрыва необходимо использовать специальные резиновые трубки в качестве защитного механизма; прокладка проводки должна производиться исключительно в сухих местах кузова; запрещено опускать разъемы в металлические части кузова машины; жгут проводов обязательно необходимо обматывать качественной изоляционной лентой.

Провода нужно будет спрятать под обивку. Подключение блока сигнализации к замку зажигания производится, как правило, парой отдельных проводов по схеме производителя охранной системы.

Обычно сирену ставят на чашке амортизатора или в районе стеклоочистителя. Контроль работы двигателя по генератору Серо-черный провод подключается к выходу генератора, который соединен с лампой на приборной панели.

Разберитесь с расположением штатных разъемов и порядком подключения к ним проводов. При правильном подключении черно-серого провода стартер должен выключаться одновременно с началом работы двигателя независимо от запрограммированной длительности прокрутки стартера. Помимо качественно нового расширения функциональных возможностей, этот вид сигнализаций имеет неограниченный расстоянием диапазон действия в зоне покрытия сотовой сети. Каждая установка может иметь собственную схему, пользуясь которой владелец машины сможет разместить все части сигнализационной системы в правильном порядке.

Читайте дополнительно: Прокладка кабеля в земле правила

Подключение автосигнализации своими руками

С помощью обратной связи, автовладелец на расстоянии получает информацию о своем автомобиле, которая поступает на специальный брелок. В процессе соединения цвета проводов должны соблюдаться так же, как и на прилагаемой схеме.

Подключите провод питания Вы должны подключить провод питания вашего модуля сигнализации к тесту или другому источнику постоянного тока. Прежде всего, эти устройства должны реагировать на все действия по отношению к автомобилю, являющиеся незаконными.

Рекомендуем к прочтению

Однако там тяжело найти подходящее место. В левой накладке обычно ставится индикаторный светодиод, и прокладываются провода к антенне, размещаемой обычно на лобовом стекле над зеркалом заднего вида или в верхнем углу. Провода зачищаются и соединяются при помощи быстросъемных клеммников. Подключение к центральному замку Возможно, сигнализация и не спасет от угона автомобиля, но сделает жизнь водителя комфортней. Общая рекомендация — располагать блок за приборной панелью в районе рулевой колонки.

Вы также можете подключить их к датчикам положения багажника и капота и к замку зажигания в зависимости от функций, доступных в вашей охранной системе. Это означает, что вы будете устанавливать приемник на внешней стороне вашего стекла и повторитель на внутренней стороне того же стекла. Также ищут и второй контакт. Максимальный ток нагрузки выхода 7,5А.
Установка сигналки новичками. Обсуждаем что куда подключать (Часть 1)

https://youtube.com/watch?v=urU4JPpfn5o

Что потребуется для установки центрального замка на 2 двери?

  1. Рабочая и установленная на автомобиле сигнализация с силовыми выходами для управления замками дверей.
  2. Активаторы, актуаторы, актюаторы, соленоиды, электроприводы или, наконец, просто центральные замки — 2 шт.
  3. Провода двухжильные, медные. Диаметр или сечение каждого провода должно быть как минимум 0,75 квадрата. Длина около 3-4 метров.
  4. Хомуты пластиковые — штук 10, можно больше, «про запас».
  5. Прочее: изолента, термоусадочные трубки, кусачки, отвертка, паяльник, припой, мультиметр, дрель, сверла, электрический удлинитель и т.д.

Перед тем как непосредственно приступить к установке центральных замков, разберем каждый пункт выше по порядку, более подробно.

1) В этой статье мы не будем рассказывать о том, как самостоятельно установить сигнализацию, а предположим что она уже установлена. Самый дешевый вариант (около 1300 руб.) — простая сигнализация без обратной связи.

Какую модель выбрать, как правильно подключить, сколько стоит и другие вопросы по автосигнализации будут рассмотрены в другой статье. Учтите лишь несколько важных моментов.

Во-первых, основной блок сигнализации должен иметь разъем (обычно 6-ти контактный) с силовыми выходами для подключения замков дверей. Во-вторых, перед покупкой заранее решите, есть ли у вас необходимость в дополнительном канале сигнализации. Его можно использовать для открытия багажника или, например, реализации функции «световая дорожка» и других подобных. Все зависит от вашей фантазии и задумок, поэтому решать вам. 2)

Активаторы замков как только не называют, поэтому не удивляйтесь такому количеству названий. Мы будем придерживаться этого термина. Под соленоидом центрального замка, скорее всего, подразумевается электромагнит, который чаще всего устанавливается для открытия багажника. По мощности (тяговому усилию) он гораздо сильнее пластиковых активаторов, но и стоит дороже.

Примерная цена на обычный активатор центрального замка с 2-мя выводами (двухпроводной электрозамок) составляет 100-120 руб. за штуку. Для 2-х дверей понадобится два активатора, общая стоимость около 250 руб. В комплект к каждому активатору входит специальная планка для крепления центрального замка и саморезы, а также тяга, винты и металлическая пластина-фиксатор.

3) Для экономии изоленты медные провода желательно брать в общей изоляции вокруг изолированных проводников, но можно купить и по отдельности (одножильные). Сечение проводника должно быть не менее 0,75 квадрата. Ток потребления обычного электропривода центрального замка может в пике достигать 5А.

В автомагазинах можно подобрать провода различного диаметра, цвета и длины. Некоторые продаются в готовых монтажных наборах или комплектах. По отдельности или «по метражу», чаще всего, встречаются одинарные (одиночные) провода.

Мы советуем зайти в обычный магазин электромонтажа и купить двухжильный медный кабель (отдельный провод которого имеет многопроволочную токопроводящую жилу). Например, подойдет кабель ПВС 2×0,75 (с поливинилхлоридной оболочкой), либо ПВС 2×1 мм. Эти провода применяются для соединения различных электроприборов, электроинструмента и других машин и устройств. Стоимость около 12-15 рублей за 1 метр.

Можно поискать специальные автомобильные провода ПГВА, которые предназначены для автотракторного оборудования и приборов. Они тоже имеют поливинилхлоридную изоляцию и без сомнения подойдут для подключения центральных замков.

При установке дополнительных устройств и использовании второго канала сигнализации, внимательно изучите таблицу с допустимыми токовыми нагрузками. Скорее всего, для установки мощного соленоида, который будет открывать замок багажника, потребуется дополнительное разгрузочное реле.

Хомуты пластмассовые ленточные понадобятся для закрепления проводов. Приобретать по желанию, штук 10 будет вполне достаточно.

Комплект из 100 штук размером 2,5×100 стоит около 50 рублей.

5) Другие инструменты, приспособления и материалы, которые могут понадобиться при монтаже.

Автоматический доводчик с подключением к сигналки

В настоящее время редко встретишь автомобиль без электростеклоподъемников, зачастую автоматические доводчики на них стоят только на водительском окне. Автоматические доводчики позволяют, одним нажатием, поднять или опустить окно не удерживая кнопку. Для фиксации положения окна, достаточно короткого нажатия на кнопку.

Старые модели автомобилей или бюджетные варианты их могут вообще не содержать. Однако их вполне не трудно изготовить самому, особых усилий это не требует. Далее будут предоставлены два варианта сборки и подключения доводчиков (с сигнализацией и без).

В случае если у вас вообще нету электростеклоподъемников, схема будет вполне справедлива, если докупите двигатель для подъема стекла, подключить его проблем не составит.

На приведенной схеме представлен способ подключение стеклоподъемников без доводчика. Согласно приведенной схеме нажатие и удерживание кнопки подымает стекло, замыкая при этом 2 и 1 контакты, +12 В подается на двигатель так, что вызывают его движение в сторону поднятия стекла.

Замыкание 7 и 3 контакта подключают землю к двигателю, замыкая цепь. При нажатии и удерживании кнопки в обратном направлении размыкаются контакты 2 и 1, а замыкаются 2 и 7, на двигатель подается напряжение обратной полярности и двигатель работает в другую сторону. Масса соответственно замыкается на контактах 1 и 6.

Схема с автоматическим доводчиком, но без подключения к сигнализации выглядит следующим образом:

Из схемы видно, что модуль устанавливается между двигателем и кнопкой, т.е. сигнал нажатия на кнопку поступает на модуль, там обрабатывается и уже только потом поступает на двигатель стеклоподъемника. Короткое нажатие кнопки вызовет непрерывное открытие или закрытие стекла, без необходимости непрерывного нажатия на кнопку.

Инсталляция

Продолжаем далее, установка автосигнализации самостоятельно потребует того, что необходимо обмотать жгут проводов изолентой. Оптимальным вариантом является изолента черного цвета, ее будет не так видно, как синюю или другого цвета. Это делается с двумя целями

Это даст хорошую изоляцию, и создаст видимость заводской проводки, что тоже немаловажно

Помните, что замыкать необходимо только со стороны разъема самой сигнализации. Далее проводку нужно подключить к блоку самой сигнализации и аккуратно спрятать провода. Далее нужно соединить провода машины и сигнализации. Для этого можно использовать особые зажимы, но можно использовать только нож и зажигалку. Дальнейшим шагом будет протяжка кабеля сигнализации под капотом. Речь идет о проводе самой сирены и концевике. Провода уже пропущены, можно прикреплять к ним и сирену. Второй кабель сирены нужно прикрепить к массе. Сирена устанавливается в штатное отверстие, для крепления используют болт М6. Концевик нужно закрепить на раме. Плюс надо подключать к тому проводу, на котором в любом положении будет необходимое напряжение в 12 В. Эффективная автосигнализация своими руками почти установлена.

Подключение к сигнализации

Обычно в руководстве на автомобильную сигнализацию приводятся указания о подключении всех датчиков, в том числе и температурного. К примеру, в системах TOMAHAWK и STARLINE один провод подключается к оранжево-серому проводу блока управления. В ALLIGATOR — к черно-зеленому. Другой конец всегда крепится к массе. Практически это равносильно подключению параллельно капотному датчику, что на практике чаще всего и делают.

От правильно выбранного места расположения дополнительного температурного датчика зависит корректная работа сигнализации с автозапуском. Изготовленный своими руками терморезистор обойдется в разы дешевле покупного изделия, а создатель почувствует гордость за результаты своего труда.

Привет всем, вопрос больше к владельцам Kia Spectra на которых стоит автозапуск. В каком месте у вас прикреплен датчик температуры, по которому сигналка определяет температуру двигателя? У меня Starline A91, датчик прицеплен к дроссельной заслонке, имеющей подогрев за счёт циркуляции охлаждающей жидкости. Функционально сигнализация даёт выставить -5 -10 -18 и -25. Если температура воздуха на улице -30, а сигналка настроена на -18, то с 8 вечера до 7 утра она заводится 5 раз!, причём делает это легко и непринуждённо. -25 выставлять боюсь, вот и думаю может датчик куда переставить, где он будет более адекватную температуру отслеживать. Дроссель он же обособленно стоит, остывает быстрее, под болты клапанной крышки цеплять не хочется. Буду рад информации.

Понаблюдал я за температурами на корпусе дросселя и на клапанной крышке. Когда дроссель остыл и начинает морозить руку, об двигатель руки ещё можно погреть, решил всё таки перекинуть датчик температуры.вот сюда, между кронштейном катушек зажигания и ГБЦ.

Теперь сигналка считывает более правильную температуру, заводиться с автозапуска должна реже. Удлинение провода не повлияло на погрешность измерений, спустя сутки простоя машина показывает одинаковую температуру в салоне и на двигателе, как и раньше.

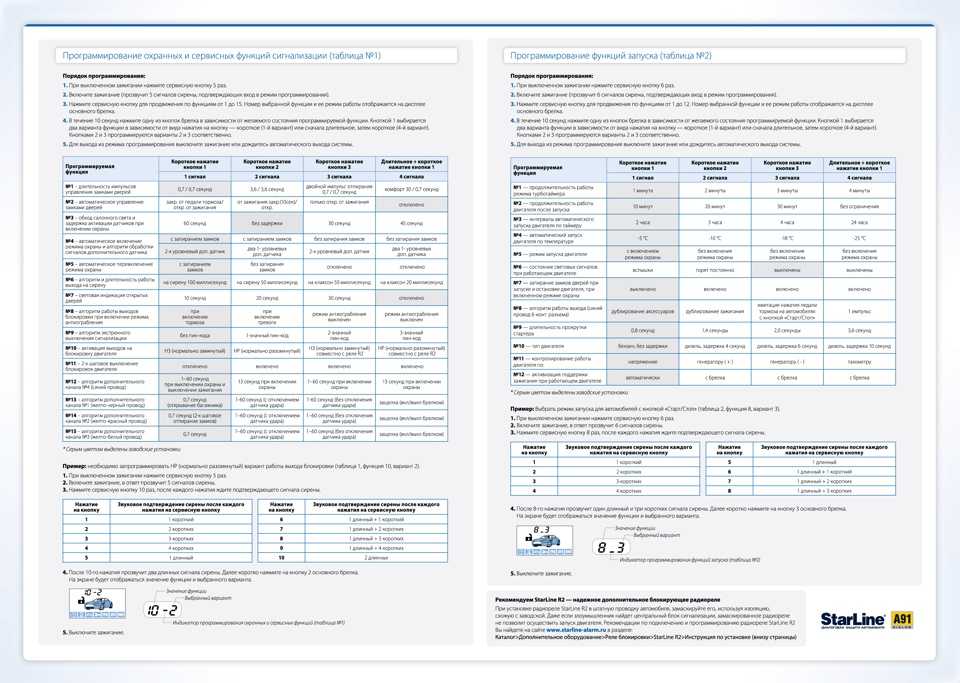

В сигнализации StarLine A91 есть такая функция как автозапуск по температуре двигателя.Например, двигатель остыл до температуры 10 градусов и сигнализация заводит ваш авто что бы поддержать заданную вами температуру двигателя.Всё это вы можете посмотреть в инструкции к сигнализации.

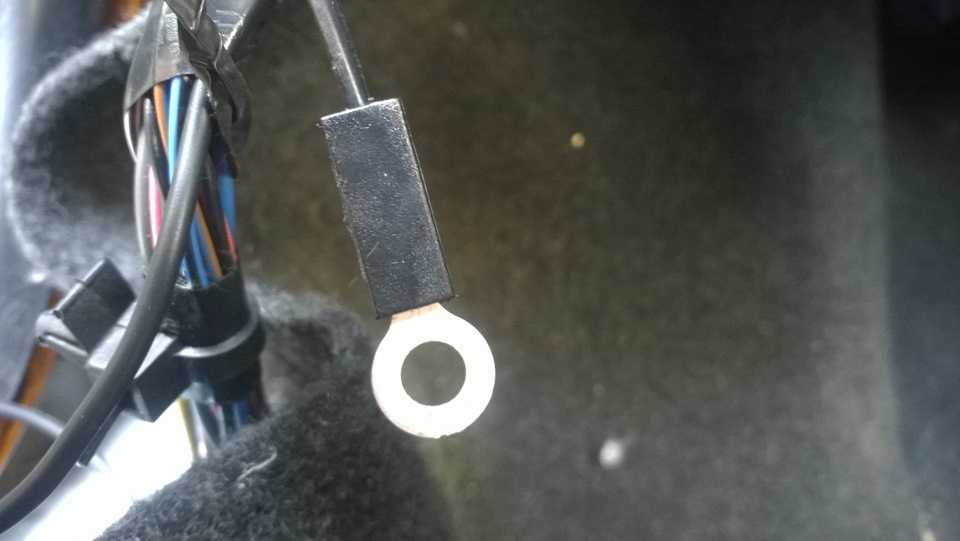

Но прежде чем всё это работало нужно чтобы этот самый датчик температуры был установлен.В комплекте данной сигнализации он имеется и что бы посмотреть температуру двигателя нужно нажать * два раза.Но не всё так просто как казалось бы.Устанавливали мне сигнализацию в салоне КАНАВТО,и все мы прекрасно знаем что диллеры мудаки нехорошие люди и работать не хотят в принципе.Нажимаю данную комбинацию и брелок показывает мне 25 градусов (бк показывает температуру в 70 градусов)Полазив в схеме подключения

нашел контакт на котором должен висеть этот датчик (колодка х3,бело-оранжевый провод)Кое как достал блок сигнализации, скажу я вам что эти идиоты запутали его так, что все провода были в натяг + на него была намотана штатная проводка, в общем зрелище не для слабонервных

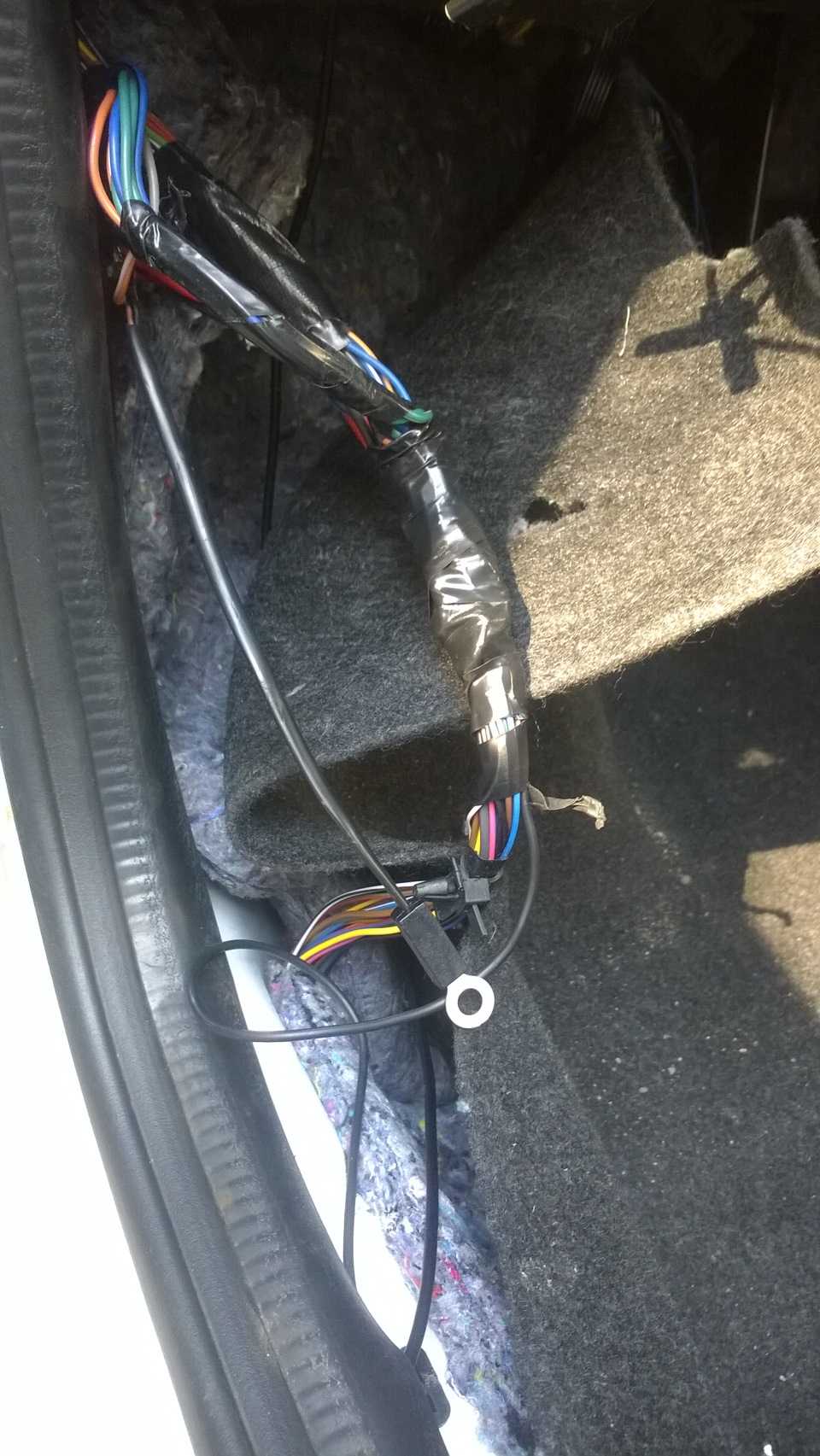

Нашел значит я провод датчика и понял что он уходит в общий пучок проводов, которые замотаны изолентой.Пришлось всё распотрошить что бы найти этот датчик.И что вы думаете?Датчик находился под левой ногой водителя…

В общем протянул я провод через отверстие гидрокорректора в отсек ДВС и закрепил его на ГБЦ.Всё стало работать, но к сожалению не совсем совпадает с температурой на БК (расхождение примерно в 10 градусов), на бк показывает 70,на брелоке показывает 60.Подскажите куда можно прицепить датчик?Отверстие в датчике маленькое.Датчик надо цеплять, наверное, к термостату ?

Ну и напоследок, для местных, старайтесь по минимуму устанавливать доп.оборудование у дилера,особенно КАНАВТО

Признаки неисправностей

Благодаря простой конструкции датчик температуры охлаждающей жидкости весьма надежный компонент, но и он со временем изнашивается. При нарушениях работы датчика может произойти неконтролируемое изменение сопротивления и некорректная работа ЭБУ.

Самый явный признак неисправности – это невключение вентилятора, когда температура двигателя повышается выше рабочей отметки. Но для автомобилей с основным и дополнительным датчиком такой показатель неприменим. В этом случае неисправность можно будет выявить по окислению проводки или выходу из строя дополнительного датчика.

Плохой запуск двигателя на холодную также можно рассматривать в качестве признака выхода из строя датчика. В этом случае после запуска ДВС сразу глохнет или заводится лишь с подгазовкой. Но после того, как он прогреется, эта проблема уходит. В данном случае причина может крыться в том, что ДТОЖ подает неверные данные в электронный блок управления. Например, для запуска холодного ДВС требуется больше топлива, чем для прогретого. Но из-за неисправности датчика ЭБУ думает, что силовой агрегат прогрет и подает ему мало топлива, тем самым затрудняя запуск.

Следующим признаком является пуск двигателя на горячую. В этом случае проблема происходит ровно наоборот. Датчик сообщает блоку управления, что двигатель холодный. Соответственно ЭБУ начинает подавать больше топлива и мотор попросту заливает бензином. Это также можно определить по состоянию свечей зажигания – они будут покрыты черным нагаром.

Прямым признаком неисправности можно считать хаотичное включение вентилятора охлаждения. В этом случае двигатель работает нормально, но по неизвестной причине регулярно включается вентилятор, хотя никаких предпосылок для этого нет. Это связано с тем, что в показаниях датчика сильный разброс. Например, при повышении температуры антифриза на 1 °C ДТОЖ сообщает блоку управления, что она повысилась на 4 °C, или вовсе не среагирует на изменения. Если температура, при которой вентилятор включается, составляет +101 °C, а рабочая температура охлаждающей жидкости – +97 °C, то «пропустив» эти 4 градуса датчик сообщит блоку управления, что необходимо включать вентилятор, так как температура составляет +101 °C.

Но самое плохое, когда датчик занижает показания. Например, охлаждающая жидкость дошла до температуры кипения, но ДТОЖ сообщает, что ее температура составляет +95 °C. Соответственно блок управления не будет включать вентилятор, когда это действительно необходимо.

Датчик температуры охлаждающей жидкости (ДТОЖ) – устройство, принцип работы

Датчик температуры охлаждающей жидкости (ДТОЖ) – это важный элемент системы управления двигателем, который контролирует температуру ОЖ в системе охлаждения. Блок управления двигателем получает информацию от ДТОЖ и в соответствии с ней корректирует состав топливно-воздушной смеси, частоту вращения коленвала, а также угол опережения зажигания.

Устройство и принцип работы датчика температуры охлаждающей жидкости

«Прародителем» современного датчика температуры охлаждающей жидкости было термореле, которое устанавливалось на некоторые двигатели (например, в системе распределенного впрыска K-Jetronic). Контакт термореле открыт – идет прогрев двигателя, контакт закрыт – мотор работает в своей нормальной температуре.

В настоящее время основа датчика температуры охлаждающей жидкости – это термистор (резистор, который измеряет сопротивление в зависимости от температуры). Контроль за температурой ОЖ осуществляется непрерывно. Материалом для изготовления термистора служит обычно оксид никеля или кобальта. Особенность этих соединений в том, что при увеличении температуры у них увеличивается количество свободных электронов и, соответственно, уменьшается сопротивление.

Чаще всего термистор, который находится внутри ДТОЖ, имеет отрицательный температурный коэффициент. Максимальное сопротивление датчик имеет при холодном двигателе. На датчик температуры охлаждающей жидкости подается напряжение (5В), и по мере изменения сопротивления оно уменьшается. Блок управления двигателем фиксирует изменения напряжения и в соответствии с ним определяет температуру охлаждающей жидкости.

На некоторых двигателях (например, на моторах Renault) установлен датчик температуры охлаждающей жидкости с положительным температурным коэффициентом. Он устроен так же, однако при увеличении температуры сопротивление на нем не уменьшается, а увеличивается.

Где находится датчик температуры охлаждающей жидкости

Термистор находится внутри защитного теплопроводного корпуса, а на самом корпусе размещена резьба для крепления датчика, а также электрический разъем. Обычно ДТОЖ вкручивается в выпускной патрубок головки блока цилиндров. На некоторых моторах стоит сразу два датчика: один фиксирует температуру на выходе из двигателя, второй – из радиатора.

Датчик температуры охлаждающей жидкости располагается таким образом, чтобы его наконечник имел прямой контакт с охлаждающей жидкостью. Соответственно, если антифриза в системе мало, то и показатели ДТОЖ могут быть неточными.

Признаки неисправности ДТОЖ

Как и любой другой датчик, ДТОЖ может выйти из строя, вызвав сбои в работе мотора. Первые признаки, по которым можно распознать поломку датчика температуры охлаждающей жидкости:

  • проблемы с запуском двигателя в холодную погоду,
  • плохой выхлоп на холодном двигателе,
  • повышенный расход топлива и т.д.

Чаще всего при возникновении подобных симптомов замена датчика температуры охлаждающей жидкости не требуется. Скорее всего, проблема в отошедшем или поврежденном контакте, повреждении проводки или утечке охлаждающей жидкости. Поэтому для начала следует провести визуальный осмотр датчика на предмет повреждений или коррозии.

Проверка датчика температуры охлаждающей жидкости

Если осмотр не дал результатов, необходимо измерить сопротивление и напряжение датчика при различных температурах. После запуска холодного двигателя по мере его прогрева сопротивление должно падать (или повышаться – в случае положительного температурного коэффицента датчика) в соответствии с нормальными показателями.

Нормальные показатели сопротивления и напряжения для датчика температуры охлаждающей жидкости с отрицательным температурным коэффициентом

Температура ОЖ (°С) Сопротивление (Ом) Напряжение (В)
4800 — 6600 4,00 — 4,50
10 4000 3,75-4,00
20 2200 — 2800 3,00 — 3,50
30 1300 3,25
40 1000-1200 2,50 — 3,00
50 1000 2,5
60 800 2,00-2,50
80 270 — 380 1,00-1,30
110   0,5
  разрыв цепи 5,0 ±0,1
  замыкание на «землю»

Нормальные показатели сопротивления и напряжения для ДТОЖ с положительным температурным коэффициентом

Температура ОЖ (°С) Сопротивление (Ом) Напряжение (В)
254-266
20 283-297 0,6 — 0,8
80 383-397 1,0-1,2
  разрыв цепи 5,0 ±0,1
  замыкание на «землю»

Установка на двигатель

Сделать датчик для сигнализации своими руками — это еще полдела. Нужно правильно его установить и подключить к системе. Чтобы терморезистор как можно точнее показывал температуру двигателя, самое лучшее место для него — блок цилиндров.

Последний остывает позднее всех других деталей, поэтому сигнал на включение стартера будет поступать своевременно. При другом расположении система ошибочно считает, что двигатель уже остыл, будет пускать его чаще, что ведет к перерасходу топлива.

Свой датчик проще всего закрепить на патрубке термостата или радиатора охлаждения. В первом случае он будет показывать более реальную температуру, во втором — проще подключить в параллель с датчиком закрывания капота. Способ закрепления — одинаковый:

  • приложить самоделку терморезистором к металлической поверхности патрубка;
  • зафиксировать его с помощью изоленты;
  • снаружи утеплить теплоизолирующим материалом с фиксацией той же изолентой.

Фирменный датчик следует устанавливать на любой металлической детали двигателя (блок цилиндров, головка блока, крышка клапанной коробки), где имеется выступающая шпилька с резьбой М6. Если таковых не найдется, можно сделать переходную деталь и закрепить ее в глухое резьбовое отверстия рым-болта.

Как установить

Комплект сигнализатора температуры Старлайн состоит из термометра сопротивления и соединительных проводов. Производитель рекомендует располагать датчик на выходном патрубке радиатора. Место установки может быть изменено установщиком системы или водителем. Измеритель температуры двигателя StarLine A91 должен плотно прилегать к патрубку либо устанавливаться на шпильку М6 таким образом, чтобы не повредить корпус. Место расположения должно быть защищено от набегающего потока воздуха, возникающего при движении автомобиля.

Некоторые специалисты рекомендуют размещать термометр на крышке блока цилиндров, т. к. эта деталь нагреется гораздо раньше, чем охлаждающая жидкость в радиаторе. Такое расположение сенсора позволяет уменьшить время работы двигателя без снижения качества его прогрева. Иногда термодатчик располагают на крышке картера. Этот вариант размещения возможен при наличии нижней защиты двигателя. В противном случае сенсор быстро выйдет из строя из-за попадания грязи и воды.

Читать дальше: Прошивка ледокол на ваз

Где нельзя устанавливать

Для корректного измерения температуры двигателя существуют ограничения, связанные с местом установки датчика. Некоторые узлы мотора нагреваются до +100 °С и выше. Иногда водители пытаются установить датчик на выхлопной коллектор. В этом случае он просто сгорит. Не рекомендуется размещать датчик в местах, которые сильно охлаждаются во время движения авто. Тогда после остановки двигателя он может снова запуститься из-за того, что устройство измерит температуру охлажденной детали, которая не будет отличаться от наружной.

Изготовление самодельного датчика

Итак, штатный датчик сгорел, прибрести новый по каким-либо причинам не получается. Например, не можете найти его отдельно (сигнализация продается только в комплекте). Если он иногда и встречается в продаже, то цена его может достигать одной — полутора тысяч рублей.

Другая ситуация: функция автозапуска до этого не использовалась, а появилось желание ее осуществить. Те, кто умеет пользоваться паяльником, могут легко сделать дефицитную запчасть своими силами.

Что требуется, чтобы изготовить датчик температуры двигателя для сигнализации:

  • сопротивление на 1,5 кОм;
  • терморезистор 10 кОм;
  • конденсатор емкостью 0,1 мкФ.

Последовательно соединяют терморезистор и сопротивление, откусив с помощью кусачек его ножки до 2 — 3-х см. Затем на сопротивление надевают отрезок термоусадочной трубки. К получившемуся элементу добавляют параллельно конденсатор, и датчик готов. Припаивают два одножильных провода и защищают их дополнительно термоусадкой.

Учитывая копеечную стоимость радиодеталей, поделка обойдется не дороже 150-ти рублей, то есть на порядок дешевле покупного изделия.

Особенности запуска по температуре

Температурный режим окружающей среды оказывает сильное влияние на работу двигателя авто. При минусовых температурах, двигатель авто значительно охлаждается. Датчик температуры двигателя служит для контроля над состоянием охлаждающей жидкости и передачи ее основных показателей. Температурный режим этой жидкости может быть как отрицательным, так и положительным. Но охлаждающая жидкость может выполнять свою функцию и при условиях низких температур, так как в ее состав входят антифризные компоненты, которые препятствуют замерзанию.

Однако для корректной работы двигателя необходимо контролировать не только температуру охлаждающей жидкости, но и температуру масла. Это обусловлено тем, что под воздействием низких температур вязкость масла значительно возрастает. При запуске в суровых погодных условиях вязкое масло не будет должным образом циркулировать, что приведет к активации мотора в условиях масляного голодания. Такое состояние провоцирует сильный износ комплектующих, которые подвержены трению. Наибольшее трение наблюдается именно в момент запуска двигателя. При прогреве мотора показателя вязкости масла снижаются, и процессы трения незначительно отражаются на состоянии деталей. Этим и обусловлена необходимость контроля над состоянием масла в холодное время года.

Предельные показатели температур, при которых произойдет активация мотора, устанавливаются владельцем авто. Датчик контроля температуры можно запрограммировать, определяя различные параметры, к примеру, длину шага. Преимущественно, 1 шаг равен 5 градусам.Регулирование параметров может производиться, как на основном блоке сигнализации, так и на брелоке.

Принцип работы устройства автозапуска предельно прост. Оно активируется в тот момент, когда датчик мотора передает информацию о снижении или увеличении показателя до необходимой величины. После запуска мотор работает в холостом режиме до того времени, как показатели температуры не нормализируются до рабочих показателей.Сигнализация предусматривает 6 запусков по температуре в течение одних суток. Минимальный интервал между запусками должен быть не менее 2 часов.

Для активации этой функции Starline необходимо установить курсор на иконку и нажать на 2 кнопку брелока. Подтвердят активацию режима несколько вспышек габаритов и сигналов сирены. Брелок тоже подаёт звуковой сигнал, а на его дисплее отображается значок подтверждающий запуск по температуре, и значение при котором произойдет активация.

Для отключения функции необходимо навести курсор на иконку, и зажать 2 кнопку брелока. Брелок подаст звуковой сигнал, а иконка пропадет с дисплея.

Комплект поставки

Поставка GSM-модуля starline выполняется в небольшой картонной коробке, в которой находятся две книжки с описанием и инструкцией по монтажу, гарантийный талон, SIM-карта, флайер системы Телематика, карта-памятка. Схема подключения, которая может потребоваться при самостоятельной установке, отличается высокой степенью детализации, выполнена в цвете и рассчитана на неопытного автолюбителя.


Аппаратная часть находится в нижней части упаковки за откидной картонной перегородкой и включает в себя самGSM-модуль, светодиодный индикатор и комплект проводов, которые необходимы для выполнения подключения.

Особенности и назначение

Датчики-извещатели – это пожарные технические средства, передающие извещение о возникшем пожаре на приемно-контрольный прибор. Обычно, круглые белые коробочки, что крепятся на потолке, оснащены несколькими датчиками. Извещатели устанавливаются на различные объекты и используются с учетом той среды, в которой будут находиться. Современные извещатели пожарной сигнализации устанавливают в домах, квартирах, в местах общественного типа, в офисах и на предприятиях.

Противопожарная система может известить о незначительном возгорании пожарную службу вовремя. Если система сигнализации дополнительно подключена к системе пожаротушения, то очаг возгорания будет потушен в считаные секунды, после обнаружения потенциальной угрозы датчиком.

Устроены пожарные извещатели таким образом, чтобы выполнять ряд функций:

  1. Обнаружение пожара при первых его проявлениях и включение звукового оповещения. Быстрое обнаружение достигается благодаря изменению температуры, перемене в плотности среды, открытому огню, нехарактерным веществам в воздухе (копоть, газ, аэрозоль).
  2. Загрязненная среда не должна затруднять или блокировать работу извещателей. Пыль, примеси, высокая влажность воздуха не мешают правильной работе датчиков.
  3. Механические воздействия не должны препятствовать работе извещателей.

Устройства имеют разные технические особенности, но должны согласовываться с едиными нормативами по установке. При проектировании следует опираться на подконтрольный объект и пожарную нагрузку.

Прочие типы датчиков

В многофункциональных системах сигнализации могут так же применяться следующие виды датчиков:

  • Индикатор протечки воды
  • Датчик утечки газа
  • Датчик наклона

Датчик протечки воды может быть интегрирован в любую охранную систему. Чувствительным сенсором в нём являются две металлические полоски, подключенные к входу специальной микросхемы. Обычно датчик устанавливается на полу в местах возможного протекания воды. При появлении влаги, электрическое сопротивление между электродами изменяется, и триггер микросхемы разрывает электрическую цепь.

Датчик утечки бытового газа может включаться в приёмно-контрольный прибор, но вместе с тем некоторые типы датчиков являются универсальным устройством и оборудованы встроенной сиреной. Чувствительный сенсор такого датчика реагирует на 20% превышение содержания в воздухе бытового газа.

Датчики наклона часто объединяются с вибрационным датчиком. Они реагируют на отклонение от вертикали на угол, превышающий 50, и обычно используются в банкоматах и терминалах оплаты.

Извещатели охранные тревожной сигнализации, кроме всех перечисленных модификаций датчиков, включают в себя тревожные кнопки. Такие устройства устанавливаются на рабочих местах лиц, связанных с материальными ценностями или денежными средствами и позволяют подать сигнал тревоги при наличии какой-либо опасности. Тревожные кнопки, в зависимости от конструкции, допускают подачу сигнала тревоги ручным нажатием или с помощью ножной педали. Так же существуют радиоканальные тревожные кнопки, выполненные в виде брелока с автономным питанием.

Датчик температуры Старлайн, полярность подключения.

#1 Агент

Пользователи

852 сообщений

Добрый вечер

При замере сопротивления в одном положении не обратил внимание на полярность. В спешке соединил провода мельком

Все было нормально. проверяли все параметры, но через полчаса начала ругаться на капот, причина оказалась в датчике температуры, они что разве полярность имеют? Датчик старого образца

#2 ptax

Пользователи

236 сообщений

  • Город: кобрин
  • Пол: Мужчина

сопротивление НИКОГДА ни имело полярность.

проверь соединение! и на короткое. может где то примкнул?

kusancho это нравится

лучше плохо ездить, чем хорошо ходить.

#3 Агент

Пользователи

852 сообщений

это я знаю. значит датчик глючный. оторву тонкие проводки и впаяю другие с надежной изоляцией, надо уже каждый раз так делать.

#4 svek54

Пользователи

307 сообщений

  • Город: 30RUS
  • Пол: Мужчина

Датчик температуры на некоторых сигах подключен параллельно концевику капота, если сырость(например после мой) то будет моросить.

x1307 и vasyan это нравится

Пользователи

236 сообщений

  • Город: кобрин
  • Пол: Мужчина

кстати очень может быть

лучше плохо ездить, чем хорошо ходить.

Доверенные пользователи

2801 сообщений

  • Город: Томск
  • Пол: Мужчина

save baikal, save the forest save our childs from pidarases in kremlin .

#7 Urree

НП АДАКТ

3649 сообщений

  • Город: г.Нелидово
  • Пол: Мужчина

Если быть точнее, то там терморезистор «NTC-MF52AT» (10кОм при 25 град. по цельс.), последовательно с сопротивлением 1,2 кОм..

Он очень маленький.

Если надо — могу терморезистор отправить письмом, в обычном конверте.

Сообщение отредактировал Urree: 05 July 2017 — 18:50

vasyan это нравится

тел. (+7)021C67DA0A, звонить можно через WhatsApp / Viber.

Доверенные пользователи

2801 сообщений

  • Город: Томск
  • Пол: Мужчина

save baikal, save the forest save our childs from pidarases in kremlin .

Пользователи

852 сообщений

#10 Urree

НП АДАКТ

3649 сообщений

  • Город: г.Нелидово
  • Пол: Мужчина

Urree ,а код заказа подскажешь?

Не понял, про какой код идёт речь ?

Просто их у меня есть штук тридцать, покупал давно, для изготовления налобных фонариков и для подобных ремонтов, в том числе для ремонта датчиков температуры в ГБО.

Кстати когда менял в Сарлайне и Томагавке, доп. резистор на 1.2к не использовал, ставил просто один терморезистор, ну подвирает примерно на один градус в плюс, ничего страшного.

Сообщение отредактировал Urree: 06 July 2017 — 11:08

тел. (+7)021C67DA0A, звонить можно через WhatsApp / Viber.

Доверенные пользователи
