Шарнир равных угловых скоростей (шрус)

Как определить поломку на ВАЗ и других авто и понять, что ШРУС надо менять

Выяснить, какой шарнир пришел в негодность и начал хрустеть, можно с помощью универсального метода. Для этого нужно действовать следующим образом:

  1. Выровнять колеса авто.
  2. Включить ручной тормоз, нейтральную передачу.
  3. Поднять домкратом одно из передних ведущих колес.
  4. Включить первую передачу, отпустить педаль сцепления и тронуться.
  5. На следующем этапе начать медленно нажимать на тормоза. При неисправности внутренней «гранаты» появятся характерные стуки справа или слева. Проблемный внешний шарнир проявится хрустом. Для более точной диагностики во время описанных процедур можно повернуть руль вначале влево, а затем вправо.

Здесь нельзя пренебрегать правилами безопасности

Важно не забывать о ручном тормозе, использовать противооткатный упор. Опускать домкрат можно только после того, как колесо перестанет вращаться

Как проверить внешний ШРУС

Диагностику нужно начинать именно с этих элементов. Здесь можно сосредоточиться на двух основных методах.

Во-первых, на ровной площадке с вывернутым до упора рулем рекомендуется поездить по кругу. Боковые стекла лучше опустить. Это нужно для того, чтобы лучше слышать:

  1. Во время поворота налево могут появиться стуки с правой стороны, свидетельствующие о неисправностях.
  2. Наоборот, при движении направо хруст и другие звуки могут появиться с противоположной стороны.
  3. Кроме того, может проявляться и вибрация руля.

Как проверить внутренний ШРУС

В этом случае определить поломку сложнее, поскольку она не проявляется так явно. При разгоне или во время быстрой езды может появляться гудение или другие шумы на фоне вибраций, дерганий машины.

Если авто едет медленно по неровной дороге с большим количеством выбоин, то при проблемах с внутренним шарниром можно услышать его хруст.

Признаки неисправности и способы проверки ШРУСа ВАЗ 2110

Поломка ШРУСа — одна из основных неисправностей ходовой ВАЗ 2110. Часто он приходит в негодность уже спустя 55,000 км пробега. Неисправный ШРУС может выдать себя в виде хруста, потрескивающих звуков при повороте колес, вибраций кузова.

Также существует несколько способов, выявить неисправность ШРУСа:

  • покачать рукой вал привода. При обнаружении люфта следует произвести замену элемента;
  • вывернуть руль до конца влево, а затем вправо и на каждом этапе оценить состояние пыльников. При выявлении повреждений (трещин, разрывов) произвести их замену.

Защиту ШРУСа от пыли, грязи, песка и других частиц обеспечивают пыльники. За их состоянием нужно следить особо и время от времени поглядывать под ШРУС, и смотреть есть ли внутри пыльника смазка.

Категорически не допускается попадание внутрь ШРУСа инородных частиц, так как это приведет к быстрому выходу его из строя.
Оба шарнира и внутренний, и внешний располагаются на валовом приводе, а значит замена их идентична и суть ее добраться до этого самого привода.

Инструменты для замены ШРУСа на ВАЗ 2110:

  • гаечные ключи на 17 и 19 мм;
  • накидной ключ с головкой на 13,17,30 мм;
  • съёмник для снятия ШРУСа;
  • ёмкость для слития масла из КПП;
  • монтировка и молоток;
  • вороток;
  • домкрат;
  • смазка (ШРУС-4 или её аналог);
  • новый внешний ШРУС (Lada 21100221501200)
  • плоскогубцы и клещи.

Оригинальный шарнир наружный сборки «LADA» (артикул: 21100221501200) обойдется в среднем в 1000 рублей. Можно поискать и купить аналог «ВМ» c пыльником (артикул: CV1001) за 700 рублей. А за замену ШРУСов в автосалоне, скорей всего, возьмут 1200 рублей (по 600 рублей за каждый).

Что же касается смазок, то спектр их выбора очень широк. Только официально от производителя представлены к применению смазки таких видов: ШРУС-4, ШРУС-4М, СПЕКТРОЛ ШРУС MoS2, MOLIKOT VN2461C, не считая их аналогов которые вы сможете купить в автомагазине.

Покупать новую деталь рекомендуется по старой, так вероятность неправильной покупки сведена к минимуму. Кроме этого, приобретение ШРУСА следует осуществлять в проверенных магазинах. Не стоит покупать эти детали на разборках, возможно, что поломка произойдет уже через несколько метров.

1

Отворачиваем ключом «на 30» гайку подшипника передней ступицы. Поддомкрачиваем автомобиль.

2

Затем откручиваем и снимаем колесо.

3

Откручиваем два болта крепления шаровой опоры.

4

Опираясь монтажной лопаткой на защитный кожух переднего тормоза, выталкиваем корпус внешнего шарнира из ступицы переднего привода. Отводим поворотный кулак со стойкой в сторону.

5

Пассатижами сжимаем за выступ большой хомут и, поддевая отвёрткой, разъединяем его.

6

Аналогично разъединяем малый хомут. Сдвигаем чехол по валу.

7

Устанавливаем съемник для снятия внешнего ШРУСа.

8

Снимаем шарнир. Шарнир на валу крепится стопорным кольцом, расположенным в проточке на конце вала.

9

Снимаем старое стопорное кольцо.

10

Надеваем новое стопорное кольцо.

11

Очищаем вал от старой смазки, наносим на него тонкий слой новой смазки ШРУС-4 и надеваем новый чехол.

12

Выдавливаем в полость шарнира (нового или очищенного) 40 см3 смазки.

13

Устанавливаем на вал новый ШРУС.

14

Используя выколотку из мягкого металла, напрессовываем шарнир на вал.

15

Обжимаем пыльник внешнего ШРУСа хомутом.

16

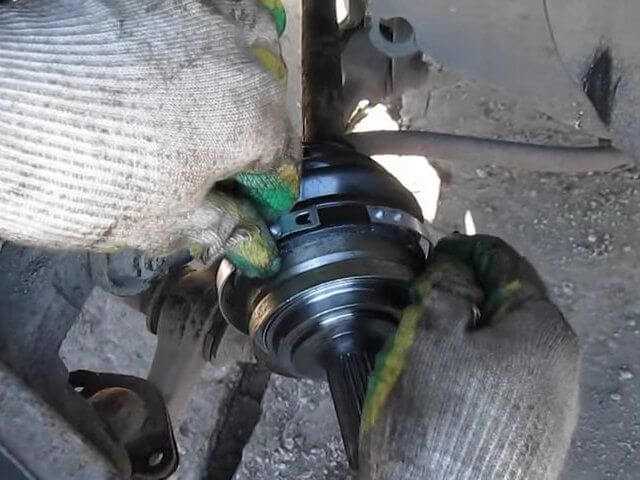

И направляем шлицевой хвостовик шарнира в ступицу колеса.

17

Вставляем шайбу на шлиц шарнира.

18

Затем накидным ключом «на 30» закручиваем гайку внешней гранаты.

19

Узким зубилом вминаем буртик гайки подшипника ступицы в двух местах.

Трехшиповой шарнир. ШРУС Трипод

Трипод (в народе он имеет еще названия Трипоид или Тришип) – это, в отличие от шарикового ШРУСа, относительно современный узел. Он был изобретен в 1963 году французским инженером Мишелем Орэном, и изначально широко использовался именно в автомобилях французских марок.

Считается, что трипод – это еще одно производное от классического шарикового шарнира Рцеппа, однако конструктивно он ушел от предшественника очень далеко. Принцип работы трипода основан на работе роликов (а не шариков), которые вращаются в игольчатых подшипниках на трехлучевой опоре и катаются по направляющим.

Триподы делятся на жесткие и универсальные. Жесткие обеспечивают большой угол поворота (до 43 градусов), но при этом не позволяют деталям перемещаться вдоль оси – они применяются в качестве внешних ШРУСов. Универсальные способны передавать момент под меньшим углом (до 25 градусов), зато позволяют осевые перемещения – их используют в качестве внутренних ШРУСов.

Конструкции жесткого и универсального трипода сильно отличаются. В жестком ШРУСе опора с роликами неподвижно закреплена в чашке-корпусе на ведущем валу. В эту конструкцию вставляется сферическая вилка, соединенная с ведомым валом. Собственно, ролики катаются вдоль пазов этой вилки.

Триподы — слева жесткий, справа универсальный.
Где: 1 — ведущий вал, 2 — корпус, 3 — ролики, 4 — крестовина, 5 — ведомый вал, 6 — вилка

В универсальном триподе всё наоборот. Трехлучевая (трехшиповая) опора с роликами размещается на вилке ведомого вала, которая вставляется в чашку-корпус ведущего вала. Ролики катаются вдоль сферических канавок, вырезанных в стенках чашки. Универсальный трипод, допускающий осевые перемещения, называют еще уникарданом.

Основное достоинство трипода – меньшая сложность изготовления и, как следствие, более низкая стоимость. На современных автомобилях триподы ставят в основном в качестве внутренних ШРУСов – жесткие триподы встречаются редко.

См. так же:Передний мост автомобилей УАЗ (Спайсер)Мосты «Спайсер». Описание, конструкция, обслуживание, ремонт (формат PDF)Установка ШРУС компании MetalPart на УАЗ Хантер

Что такое ШРУС(граната) в машине

Что такое ШРУС и как он устроен? Такой вопрос обычно задают новички или те, кто впервые приобрел переднеприводный автомобиль. ШРУС – это сложнейший механизм, который может состоять из более чем десятка деталей. Сложность конструкции объясняется плавностью вращения, но чем сложнее механизм, тем чаще он подвержен поломкам.

В отличие от кардана, ШРУС обеспечивает передачу плавного крутящего момента под углами до 70 градусов. Это позволило оснастить автомобиль управляемой подвеской и обеспечило повышенным комфортом при передвижении на машине по неровной дороге. Для тех, кто не знает, шарнир равных угловых скоростей – это не весь механизм с осями. Это его элементы, соответственно, их имеется два: внешний и внутренний по обеим сторонам оси. Шарнирный механизм также имеет название граната, потому что внутри себя содержит много шариков, которые перекатываются в специальных пазах, обеспечивая плавность вращения колес. Механизм оснащен полуосью или цапфой со шлицами для стыковки с одной стороны с приводом КПП, а с другой со ступицей колеса.

Для чего нужен ШРУС в автомобиле

Применяя шарнир угловых скоростей, конструктора смогли передавать кручение на колеса под значительными углами. Необходимость в таком механизме была продиктована разными типами подвески и отличными дорожными условиями. Благодаря нему автомобиль движется плавно и тихо. Использование кардана в этой ситуации невозможно по той простой причине, что он не способен гнутся настолько, как это делает ШРУС.

Разновидности шарниров равных угловых скоростей

В зависимости от особенностей конструкции, в устройстве привода автомобилей применяют несколько типов гранат. Плюс ко всему они делятся на два вида в рамках одного транспортного средства: наружный и внутренний ШРУС.

В зависимости от конструкции данный механизм бывает следующих типов:

  • кулачковый;
  • трипоидный;
  • шариковый;
  • карданный спаренный.

Кулачковые ШРУСы

ШРУСы этого типа являются самыми простыми в конструктивном исполнении. В их устройстве имеется кулак, внутри которого находится вкладыш и диск. Такой механизм применим только в машинах, которые перемещаются на средних скоростях. Используется в грузовых автомобилях и спецтехнике.

Трипоидные ШРУСы

Конструкция трипоидного ШРУСа несколько отличается. В нем имеется обойма и три подшипника, закрепленных на штанге. Возможность передачи крутящего момента под разными углами обеспечивается за счет плавности вращения подшипников, которые продольно перемещаются в своих пазах.

Шариковые ШРУСы

Шарнир равных угловых скоростей шарикового типа не сильно отличается от трипоидного. Только в нем использованы не 3 шарика, а большее количество, 6, которые также вращаются и одновременно перемещаются по продольному каналу. Такая конструкция получилась более сложной, но она способна передать вращение под еще большим углом между осями.

Карданные спаренные ШРУСы

ШРУС карданного типа представляет собой аналогичный механизм, но в его конструкции задействованы 2 крестовины. Он более надежен и прост в ремонте, но не способен плавно работать на больших скоростях. Его устанавливают на грузовые машины, где механизм будет работать под высокими нагрузками.

Из чего состоят ШРУСы

Конструктивно механизмы отличаются устройством подвижной части, которая состоит из следующих компонентов на примере шарнирного типа:

  • корпус;
  • сепаратор;
  • шары;
  • цапфа со шлицами и резьбой;
  • сальник с хомутами;
  • пыльники;
  • стопорные кольца;
  • ступичная гайка.

С одной стороны гранаты имеется полуось со шлицами, а с другой – штанга, передающая вращение на второй шарнир равных угловых скоростей. Цапфа устанавливается в ступиц и входит в зацепление с ее шлицами. Фиксируется с наружной стороны гайкой. Внутренний ШРУС может устанавливаться в привод и защелкиваться в нем с некоторым усилием. В более старых модификациях он зафиксирован с приводом при помощи фланца и 6 винтов.

Наружный и внутренний ШРУС(граната) — отличия и особенности

Что такое ШРУС – это передаточный механизм, который обеспечивает плавное вращение осей, между которыми в процессе движения сильно изменяется угол наклона. На каждой из сторон авто имеется 2-е гранаты: внешняя и внутренняя. Второй может быть спрятан в КПП в зависимости от модификации.

На каждой стороне автомобиля имеется пара ШРУСов. Они между собой отличаются и прежде всего габаритами, но есть машины, в которых они могут быть совершенно одинаковыми за исключением способа крепления к ответной части: приводу или ступицы колеса. Иногда гранаты отличаются устройством. Внешняя шариковая, а внутренняя – трипоид. Какой именно привод использован на вашем авто, узнавайте из описания компонента. Визуально это определить сложно, только в результате разборки.

Проблемы ШРУСов

Нередко такие ШРУСы сами сигнализируют, что у них не все в порядке. Чаще это происходит с внешними, которые помимо большой нагрузки, сталкиваются на дороге с камнями и другими предметами. Когда в них попадает пыль и грязь, механизм изнашивается и начинает при поворотах хрустеть или скрипеть. Это может означать недостаток или отсутствие смазки.

Помимо плохой смазки причинами повреждений ШРУСа могут быть:

  • низкое качество используемых смазочных материалов;
  • некачественное изделие, которое может быть поддельным или бракованным;
  • повреждение пыльника с последующим попаданием в него песка и грязи;
  • плохие дороги;
  • чрезмерно активный стиль вождения.

Проблемный шарнир надо снять и осмотреть. Шариковый ШРУС можно не менять, достаточно удалить смазку, промыть в керосине и протереть. В случае если шарики и элементы конструкции целы, его собирают, наполняют свежей смазкой и устанавливают назад. Трипоидные ШРУСы целесообразнее менять, используя только ту смазку, которая рекомендуется при их покупке.

Несмотря на одинаковые функции, наружные ШРУСы в силу большей нагрузки чаще выходят из строя. Своевременная их замена поможет избежать неприятностей на дороге, сохранить здоровье и жизнь людей.

Шарнир Вейсса

Ведущая и ведомая ось ШРУСа конструкции немецкого конструктора Карла Вейсса (в другом варианте — Вайсса) имеют полусферические вилки, которые стыкуются друг с другом под углом 90 градусов. Внутри этих вилок по дуге нарезаны четыре взаимно перпендикулярные направляющие канавки. В точках, где канавки двух вилок пересекаются, находятся четыре рабочих шарика. В центре шарнира находится пятый, центровочный шарик – иногда он закреплен на штифте.

Шарнир сконструирован так, что центры шариков всегда находятся в плоскости, которая проходит через биссектрису угла, образованного ведущим и ведомым валами, и при этом перпендикулярна плоскости, образованной осями этих валов. За счет такой геометрии крутящий момент передается равномерно. Причем при движении вперед работают два «передних» шарика, а назад – два «задних».

Достоинства шарнира Вейсса:
— компактность
— простота в производстве и низкая стоимость

Недостатки шарнира Вейсса:
— угол корректной работы – не более 32 градусов
— из-за того, что одновременно работают только два шарика, на них приходится огромная нагрузка, и ресурс не превышает 30 тысяч километров

Патент Карла Вейсса купила американская фирма Бендикс, поэтому шарнир Вейсс также иногда называют Бендикс-Вейсс (Bendix-Wiess). Широкое распространение эти шарниры получили во время Второй мировой войны – ими оснащали Виллисы, Студебеккеры и Доджи. Благодаря ленд-лизу с американскими военными машинами близко успели познакомиться советские инженеры, и эти ШРУСы нашли применение на многих послевоенных машинах, в том числе на УАЗ-469, ГАЗ-66, ГАЗ-69 и ЗИЛ-131.

Как определить неисправность ШРУС

Срок службы ШРУСов в современных автомобилях при правильной эксплуатации практически сопоставим с ресурсом самой машины, хотя условия работы наружных и внутренних шарниров существенно отличаются (наружные узлы более нагружены, так как воспринимают воздействия непосредственно от колёс).

Заводской брак редко является причиной поломки ШРУСА, а вот эксплуатационный характер отказа встречается куда чаще. Прежде всего, это может быть банальное повреждение пыльника, и, как следствие, попадание в смазку шарнира влаги, пыли и грязи с содержанием абразива.

Именно поэтому периодический визуальный осмотр целостности пыльников обязателен при периодическом обслуживании автомобиля. Замасленная деталь или следы смазки, разбрызганные по колесу – явное свидетельство необходимости замены пыльника (если только отказ не перешел в более тяжёлую стадию).

Другая частая причина отказа – агрессивный характер вождения, особенно с вывернутыми до упора колёсами. При таком стиле вождения шарниры испытывают запредельные нагрузки, неизбежно приводящие к отказу. К похожему результату можно прийти при частой езде по разбитым дорогам.

Для наружных и внутренних ШРУСов внешние признаки неисправности несколько отличаются из-за разных условий эксплуатации и определяются (помимо состояния пыльников) в основном «на звук» и наличие люфтов.

Высоко нагруженные наружные шарниры на ранних стадиях отказа издают звук похожий на свист полностью изношенных тормозных колодок. Дополнительно состояние узла проверяется на ровной дороге: при резком трогании с места с вывернутыми колёсами. Появление характерных толчков или щелчков свидетельствует о неисправности шарнира. Полезно в этом случае сразу осмотреть пыльники (тем более что для этого не требуется поднимать машину).

Если в начале движения слышен хруст – это свидетельство необходимости безотлагательных мер по замене наружного ШРУСа. Характер звука при этом весьма специфический: его трудно спутать с другими звуками, и раздаётся он с той стороны, с которой произошла поломка.

Определить какой из внутренних ШРУСов неисправен – внутренний правый или внутренний левый – несколько сложнее.

  1. Для этого автомобиль вывешивается на подъёмнике, и тем самым добиваются максимального угла шарнира (между приводным валом и поверхностью земли).
  2. Двигатель запускается, и при включённой передаче прослушивают узел на посторонние звуки. Хруст слева или справа свидетельствует о поломке соответствующего шарнира.
  3. Кроме этого проверяется люфт приводного вала между наружным и внутренним шарнирами. При исправных шарнирах люфт отсутствует.

Если нет возможности установить машину на подъемник, выбирают участок дороги с ямами и рытвинами, и аккуратно въезжая в них колёсами с разных сторон (фактически вывешивая автомобиль с соответствующей стороны) выявляют посторонние шумы (хруст).

Последствия эксплуатации автомобиля с неисправными ШРУСами, особенно на стадии уже выявленного хруста, могут быть весьма тяжёлыми, ведь хруст сигнализирует о возможности скорого внезапного разрушения шарнира. В свою очередь это может привести к заклиниванию колёс и созданию аварийной ситуации на дороге.

Замена ШРУСов обходится не дёшево: узлы оригинальных приводов достаточно сложные механизмы изготовленные из специальных материалов. А в запущенных случаях разрушение внутреннего ШРУСа может привести к попаданию остатков игольчатых подшипников в картер коробки передач и необратимым повреждениям уже самой коробки.

Какой шрус выбрать

Прежде чем покупать новый шрус, следует узнать о видах (какие бывают), какие лучше по отзывам водителей, какие цены. На цене при покупке этого элемента устройства автомобиля, не следует делать основной акцент.

Бывают следующие фирмы производители шрусов:

  • Pilenga. По отзывам хороший вариант.
  • Febest. По отзывам водителей, купивших по недорогой цене запчасти этой фирмы, быстро выходят из строя.
  • Metelli. Рекомендуемые.
  • Loebro. Рекомендуемые.
  • SKF. Рекомендуемые.

Характеристики ШРУСОВ различные. Бывают в конструкции 23 шлица, а бывают 24. Если ошибиться, то неподходящий (разница в один зуб) не установится на вал.

В списке, последние три бренда отлично зарекомендовали себя, проверены. Есть минусы с пыльниками у фирмы Метелли, а именно, плохо фиксируется пыльник. У Лоебро, пыльник, также, слабое звено. Третий вид СКФ создал свой высокий рейтинг благодаря высоким качеством выпускаемых ими подшипников. Ресурс ШРУСОВ SKF = 100 тыс. км. при условии, что пыльники исправные и автомобиль эксплуатируется в спокойном режиме. При эксплуатации автомобиля частенько возникают скрипы. Скрипит обычно стабилизаторная втулка, ресурс которой обычно составляет 30 тысяч км. Советую посмотреть, как менять втулки стабилизатора.

Качественная новая запчасть отличается от новой по виду и по осязанию. Бракованный шрус имеет тонкий пыльник, мало смазки, фиксирующих хомут слабый.

Ремонт ШРУС

Ремонт ШРУС состоит из двух операций – замены пыльников и замены смазки.

Чтобы заменить пыльник, необходимо снять один из шарниров с проводного вала. Если на приводном валу установлены шарниры обоих типов, то проще снять внутренний (трипоид). Снимите стопорное кольцо и извлеките трубу с насаженной на нее трехлучевой звездой. Снимите стопорное кольцо, удерживающее звезду и с помощью молотка и бронзовой проставки сбейте ее с наконечника трубы. Точно так же разбирайте шарнир типа «Рцеппа». Иногда верхняя часть шарнира снимается тяжело, в этом случае поворачивайте его в любую сторону на максимальный угол и по одному вытаскивайте шарики. Затем снимайте стопорное кольцо с внутренней обоймы и сбивайте ее с наконечника трубы. Сборку производите в обратном порядке.

Чтобы заменить смазку, снимите стопорное кольцо, которое удерживает внутренние детали шарнира, затем разберите его. Во время замены смазки внимательно осмотрите канавки и шарики (ролики). Если на них обнаружены царапины, то шарнир желательно заменить. Ведь даже с новой смазкой его пробег вряд ли превысит 10 тысяч километров. Если обнаружили трещины или сколы на сепараторе, шарнир необходимо заменить, даже новая смазка не сможет заставить его правильно работать. Подробная установка приводного вала на автомобиль описана в статье Приводной вал.

Неисправности и диагностика ШРУС

  • Повреждение пыльника.
  • Высыхание или загрязнение смазки.
  • Износ шариков или роликов.

Во время езды из-под колес вылетают мелкие камни, которые могут пробить пыльник ШРУС. Когда такое происходит, в смазку начинает попадать пыль и грязь. В результате смазка превращается в абразивное вещество, которое разрушает шарики, ролики и другие внутренние части шарнира, приводя к его поломке.

Из-за попадания грязи в смазку, при движении на высокой скорости трущиеся детали шарнира нагреваются до сотен градусов. Такая температура меняет свойства смазки, приводя к ее высыханию. Работа шарнира с высохшей смазкой приводит к сильному износу деталей и через 3 – 5 тысяч километров наступает критическое повреждение, после которого шарнир невозможно отремонтировать и его приходится менять.

Диагностику ШРУС можно разделить на два этапа. Первый выполняют каждые 3 – 5 тысяч километров. Если приходится ездить по бездорожью или грунтовым дорогам, то каждую 1000 километров. Для такой диагностики необходимо заехать на яму или эстакаду, или поднять автомобиль на подъемнике. Если такой возможности нет, диагностику можно провести с помощью 2 домкратов. Как поднимать автомобиль с помощью домкратов и необходимые меры безопасности описаны в статье.

Подняв перед или зад автомобиля, внимательно осмотрите пыльники наружных и внутренних гранат. Проворачивайте колеса, чтобы осмотреть пыльник со всех сторон. При обнаружении трещин, пробоин или разрывов пыльника, необходимо снимать приводной вал, чтобы поменять пыльники и проверить состояние смазки и деталей шарнира.

Второй этап диагностики проводят, если возникли подозрения на повреждение ШРУС – хруст или щелканье при движении с полностью вывернутым в любую сторону рулем. Приводной вал снимают с автомобиля, чтобы проверить состояние деталей ШРУС. О том, как это сделать, читайте в статье (Приводной вал). Эта процедура одинакова как на российских автомобилях семейства ВАЗ, так и на большинстве иномарок.

Сняв вал, поворачивайте шарнир в разные стороны, затем попробуйте сложить с углом 30 – 40 градусов и вращать его, держа одной рукой за трубу, другой за ведомый вал наружного или ведущий вал внутреннего ШРУС. Исправный шарнир вращается легко, без щелчков и заеданий. Держите приводной вал одной рукой, а другой легонько пытайтесь провернуть ведомый или ведущий вал ШРУС. Даже небольшой люфт говорит о необходимости замены шарнира. Снимите пыльник со ШРУС и осмотрите смазку. Если в ней есть кусочки песка или грязи, смазку необходимо менять. Если внешне смазка выглядит чистой, двумя пальцами возьмите немного смазки рядом с шариком или роликом. Разотрите смазку между пальцами. Чистая смазка легко разотрется, сделав пальцы гладкими, поэтому вы легко почувствуете даже небольшое загрязнение.

Как заменить ШРУС своими руками

Для замены шарниров вам понадобятся следующие инструменты, детали и материалы:

  • новый ШРУС;
  • молибденовая смазка;
  • новая гайка крепления наружного шарнира;
  • зубило;
  • новый пыльник;
  • выколотка;
  • молоток;
  • набор гаечных ключей;
  • съемник для шаровых и рулевых тяг;
  • баллонный ключ;
  • монтировка;
  • домкрат и подпорка.

Выполнить работу в одиночку трудно. Поэтому попросите друга помочь вам.

Подробная инструкция по замене ШРУСа

Алгоритм действий по замене и ремонту ШРУСа своими руками выглядит так:

  • поставьте машину на смотровую яму и включите ручник.
  • ослабьте болты крепления переднего колеса;
  • поднимите машину домкратом и установите на подпорку;
  • открутите болты и снимите переднее колесо;
  • помощник должен нажать тормоз, чтобы предотвратить проворачивание колеса;
  • полностью выкрутите гайку, удерживающую полуось;
  • открутите гайку с пальца шаровой опоры;
  • отстыкуйте шаровую опору, вынув палец из поворотного кулака;
  • очистите приводной вал;
  • ослабив хомуты, сдвиньте пыльники ШРУСа вдоль вала;
  • открутите гайку крепления шарнира рулевой тяги к поворотному кулаку;
  • отстыкуйте тягу от поворотного кулака;
  • потяните на себя ступицу колеса, чтобы она снялась со шлицов полуоси;
  • извлеките внутренний шарнир из КПП, используя монтировку (чтобы не порвать сальник, не вставляйте ее глубоко);
  • снимите стопорное кольцо с полуоси;
  • выколоткой сбить шарнир с приводного вала.

Если ШРУС не изношен, а забит грязью в результате разрыва пыльника, его можно восстановить. Для этого нужно промыть деталь бензином, чтобы удалить грязь и смазку. После этого чистые шлицы и шарики нужно смазать молибденовой смазкой.

Установка шарниров производится в последовательности, обратной снятию. При сборке внутреннего шарнира нужно не забыть поставить пластиковую заглушку на конец вала. Шлицы внутреннего ШРУСа должны быть плотно вставлены в полуосевую шестерню коробки передач. Для этого нужно плотно насадить его молотком через смягчающую насадку.

На машину устанавливаются новые стопорные кольца и гайка крепления полуоси. Чтобы последняя не открутилась, после затяжки необходимо загнуть ее край зубилом.

Инструменты и приспособления

Для проведения работ вам потребуется стандартный набор инструментов – ключи гаечные рожковые, накидные, торцовые. Отвертки, домкрат, плоскогубцы – это все то, что должно быть у каждого в гараже. Но нужны и специальные инструменты. Например, съемники для рулевых наконечников. В том случае, если вы параллельно меняете шаровую опору, для нее тоже нужен съемник. Но если вы намерены только заменить внутренний ШРУС (левый или правый), то эти инструменты не потребуются.

Стоит отметить, что для ремонта нужен еще один ключ – на 30. Именно с его помощью нужно выкручивать гайку на ступице. Желательно, чтобы этот ключ имел большой рычаг, так как затяжка гайки производится с очень большим моментом. Также нужны противооткатные упоры под задние колеса, чтобы не позволить автомобилю переместиться. Наличие надежных опор также необходимо. И самое главное – крепкие тиски.
