Съемник масляного фильтра, обзор универсального, краба, цепного, ленточного, трехлапого, клещи и зажим, как изготовить своими руками

Назначение съемника

Согласно руководству по эксплуатации авто, проблем, как открутить масляный фильтр самостоятельно, не может возникнуть в принципе:

при замене масла устанавливается новый фильтр;
уплотнительную резину нужно смазать литолом;
закрутить расходный элемент от руки;
затянуть на 1/3 оборота с небольшим усилием.

В этом случае резиновое уплотнительное кольцо не прикипает к отливу корпуса ДВС, демонтируется фильтр без съемника руками. В случае сильного загрязнения корпуса используется кусок наждачной бумаги – рука не проскальзывает, абразивный материал обеспечивает надежное сцепление ладони с корпусом фильтра.

Кусок наждачной бумаги для откручивания масляного фильтра

Указанные требования часто нарушаются самими пользователями:

отсутствует смазка резинового кольца, при высоком давлении и температуре оно теряет эластичность, прилипает к корпусу фильтра и посадочной поверхности двигателя;
непонятно для каких целей автовладелец затягивает резьбу двумя руками, перетягивая ее и расплющивая резиновое уплотнение.

Даже в этом случае можно попробовать обойтись без съемника:

обстучать ободок по кругу со стороны уплотнительного кольца, чтобы обеспечить его подвижность относительно корпуса фильтра или отлива проточки посадочной поверхности;
пробить резиновое уплотнение узкой отверткой, отделив его со стороны отлива.

Обстукивание ободка по кругу

Во всех остальных случаях приходится использовать специальные приспособления для скручивания этого расходного элемента. Поскольку доступ к фильтру затруднен, а его наружный размер отличается на разных машинах, вопрос, какой из съемников лучше, в принципе не имеет смысла по следующим причинам:

существуют съемники «под ключ» или головку и с собственными рукоятками;
некоторые инструменты изготовлены под конкретный диаметр фильтра;
другие съемники имеют переставляемые захватные устройства нескольких типоразмеров;
универсальные раздвижные приспособления подходят для любых фильтров легковых авто.

Назначение съемника маслофильтра

Для покупки или самостоятельного изготовления конкретной модели съемника следует ознакомиться с конструкцией каждого из них.

Виды приспособлений для демонтажа фильтра

Существует несколько разновидностей таких съёмников и перед тем как начинать изобретать велосипед, стоит поближе присмотреться к каждой из них. При демонтаже круглого корпуса самое главное — прочно его захватить. Некоторые производители выполняют гранёную штамповку на корпусе, некоторые делают насечку, некоторые штампуют ребра, но проще, безусловно, не зависеть от фантазии производителей фильтров, а быть готовыми к абсолютно гладкому цилиндру.

Любой съёмник, и наш в том числе, ценится больше в том случае, если он может использоваться не только для одной конкретной задачи или модели автомобиля, а когда он максимально универсальный. К примеру, если диаметр фильтра 60 мм, то со съёмником для 120-миллиметрового фильтра там уже делать нечего. Часто случается так, что для одного и того же мотора фильтры могут быть разного диаметра, тогда и съёмников не напасёшься. Наиболее универсальными приспособлениями считаются такие виды съёмников:

ременной или ленточный;
цепной;
съёмник краб;
клещи.

Существует также съёмник чашка. Он одевается на торец фильтра и повторяет форму его корпуса. Проблема в том, что такие приспособления предназначены только под определённую конфигурацию корпуса, поэтому и продаются только в наборах по несколько штук. Самостоятельно, в гаражных условиях, повторить их форму можно и не пытаться.

Как открутить масляный фильтр без ключа

Отвинтить посредством специального заводского ключа несложно, однако данный инструмент есть не у каждого автовладельца. Впрочем, изготовить ключ возможно и собственноручно. Для этого потребуются:

Видео: Съемник масляного фильтра своими руками (без сварки)

часть старой цепи от велосипеда;
маленький кусок трубы из металла (длиной 10-15 сантиметров);
большой гвоздь (100-120 миллиметров) либо кусок проволоки большой толщины;
электродрель со сверлом по металлу (диаметром 5-7 миллиметров).

Инструмент изготавливается достаточно простым образом. В трубе на расстоянии двух-трех сантиметров от края просверливается отверстие, в которое можно насквозь просунуть гвоздь, штырь или что-то подобное. Цепь велосипеда складывается вдвое, засовывается в трубу так, чтобы созданная петля примерно соответствовала размеру маслофильтра. Посредством гвоздя цепь закрепляется в трубе на необходимую длину.

Получившийся инструмент нужно накинуть на фильтр и надавить им на трубу, как на рычаг (в левую сторону). Это позволит без проблем отвинтить фильтрующий элемент. Подобный ключ считается универсальным инструментом, подходящим для любых разновидностей фильтрующего элемента . Обусловлено это возможностью регулирования размера петли.

2. Второй метод заключается в демонтаже масляного фильтра посредством кожаного ремня либо веревки.

Сам по себе метод прост в реализации, является имитацией действия особого ключа, процедура изготовления которого описана выше. Возьмите ремень большой ширины (кожаный либо из кожзама) или веревку. Изготовьте петлю, затяните ее на фильтре в левую сторону. Затем резко, мощным рывком поверните снимаемое устройство. Если ремень/веревка проскальзывает, положите в петлю наждачку и попробуйте снова.

3. Третий метод аналогичен предыдущему, однако вместо веревки и ремня применяется ремень генератора машины ВАЗ. Он недорогой, не скользит, его удобно использовать. Ремень надевается петлей и затягивается. В петлю просовывается отвертка/пруток/напильник. После этого выполняется поворот в левую сторону. Вместо ремня возможно применять часть бельевой веревки.

4. Если пространства достаточно, можете использовать специальный газовый ключ. После захвата корпуса ключом его несложно отвинтить. Длинные рукояти газового ключа послужат рычагом. Это существенно упростит отвинчивание.

5. Применение отвертки. Подобный метод использует множество автомобилистов, у которых нет ключа и других инструментов. Суть способа заключается в полном пробивании фильтра отверткой. После этого отвертка применяется в качестве рычага для откручивания фильтрующего устройства. Желательно использовать инструмент большой длины и толщины. Не забывайте, что из корпуса после пробивания потечет смазка.

Пробивание должно быть сквозным. В противном случае при отвинчивании произойдёт разрыв корпуса фильтрующего элемента. Определенные автомобилисты советуют не делать сквозного пробивания, а забивать отвертку молотком в область крепления. Делать так небезопасно, ведь при случайном соскакивании отвертка может повредить детали мотора. Будьте осторожны, масляная жидкость может быть сильно нагрета.

6. Этот метод подойдет в том случае, если ни один из вышеперечисленных способов вам не помог. Поставьте на фильтрующем устройстве метку. Расположите на ней зубило либо отвертку, сбейте фильтр посредством молотка (бейте отмашисто). После выполнения подобной процедуры фильтрующее устройство можно без труда снять вручную. Недостаток заключается в том, что можно задеть моторный блок зубилом. Поэтому лучше всего применять отвертку. Кроме того, можно испачкаться при использовании данного метода.

Печать

5 способов снятия фильтра без специальных инструментов

В обыденной практике проведения очередной замены масла часто возникает вопрос, как открутить масляный фильтр без ключа. Не у всех и не всегда под рукой могут оказаться специальные съемники. Тогда проблемную ситуацию придется решать иными способами.

Снятие вручную

Самый простой способ: попытаться выкрутить фильтр руками. В половине ситуаций этот метод срабатывает. Главное – сорвать снимаемую деталь, добиться первого вращательного сдвига с мертвой точки. Это легче делать на теплом двигателе. Когда мотор остывает, открутить фильтрующий элемент становится сложнее.

Руки из-за масляных загрязнений могут проскальзывать по поверхности снимаемой детали. Тогда руки нужно помыть с мылом, а фильтр вытереть досуха. Попытку снятия повторить. Для большего сцепления демонтируемый элемент покрывают тряпкой либо куском наждачки. Если под усилиями рук не откручивается масляный фильтр, то необходимо перейти к одному из следующих способов.

С использованием отвертки или воротка

Отслуживший свое фильтрующий элемент после замены все равно придется выбросить. Нет особой нужды дорожить целостностью его корпуса. Деталь может подвергнуться механическим повреждениям.

Поэтому прикипевший фильтр пробивают насквозь мощной отверткой или воротком. После этого нерезкими, планомерными усилиями деталь срывается. Дальше откручивается руками.

Этот способ используется наиболее часто. Выгоден он тем, что позволяет снять фильтрующий элемент даже в условиях ограниченного пространства под капотом

Необходимо соблюдать осторожность, когда работы производятся со стороны днища автомобиля (на эстакаде, яме, подъемнике). Через образовавшиеся отверстия может вытечь смазочное вещество

Ремень как самодельное съемное приспособление

Для сооружения самодельного съемного приспособления можно использовать:

обычный кожаный ремень;
ремень генератора.

Неожиданная помощь от газового ключа

Найти ответ на вопрос, как снять масляный фильтр, помогает большой газовый ключ. Им захватывают корпус фильтрующего элемента. Длинные ручки ключа играют роль надежного рычага. Это значительно облегчает первичное срывание фильтра. Но применить большой газовый ключ удается лишь в условиях большого подкапотного пространства.

Национальная классика: молоток и зубило

Это далеко не эстетичный, но весьма действенный способ. На корпусе фильтра при помощи зубила и молотка делается засечка. Затем в нее вставляется зубило. Резкими и размашистыми ударами молотка срывают элемент с места

Необходимо соблюдать осторожность, чтобы соскочившее зубило не повредило моторный корпус

Новый фильтр затягивается от руки. Особого фанатизма или демонстрации избыточной силы здесь применять не стоит. Достаточно убедиться только в том, что достигнута герметичность – масло не прокапывает из-под уплотнительного кольца. Тогда при своевременной замене снять фильтр, как правило, удается вручную.

Самостоятельное изготовление съемников для фильтров

Создать съемник своими руками несложно: достаточно сымитировать конструкцию промышленных вариантов инструмента. При сборке съемника своими руками необходимо учитывать несколько нюансов:

Изготовление комплектующих к съемникам типа краб и чашка обойдется дороже, чем их приобретение в магазине.
Инструменты чаще всего создаются из подручных материалов — крепежей, ремней расходников, б/у лент от буксировочного троса, отходов металлопроката.
Готовый инструмент должен быть удобен в эксплуатации, что гарантирует быстрое снятие фильтра.
Весь линейный ряд съемников копировать необязательно, поскольку на конкретный двигатель устанавливается фильтр одного типоразмера.

Смотреть галерею

Виды съемников

По сути их всего два типа и работают они одинаково:

Петля из ленты. Все просто есть ручка, в которой проделывают прорезь и туда вставляют петлю, могут сделать из мягкого материала (типа резины), могут из твердого, но должен гнуться (например, тонкий лист металла). Накидывается сверху и ручкой затягивается, далее просто откручиваем масляный фильтрующий элемент
Петля из цепи. Все тоже самое, только петля делается из цепи, многие пишут, что этот вариант намного прочнее, ибо первый тип (резина или тонкий металл) банально могут порваться

Некоторые мастера говорят, что именно съемники самый лучший вариант – а как на самом деле?

Самодельный съемник

После ознакомления с промышленными вариантами специального инструмента проще понять, как сделать съемник для масляного фильтра собственными силами. Для этого необходимо выбрать простую конструкцию приспособления, и скопировать ее для личного пользования. Основными нюансами являются:

детали Краба и Чашки изготовить в домашних условиях выйдет дороже, чем купить инструмент в магазине;
обычно используются подручные материалы, отходы кроя металлопроката, крепеж, б/у лента от буксировочного троса и ремни расходников;
приспособление должно быть удобно в использовании, тогда вы выкрутите фильтр быстро;
не нужно копировать весь линейный ряд, ведь на конкретном ДВС используется один типоразмер фильтра.

Наиболее популярные варианты самоделок рассмотрены ниже.

Цепной

Чтобы соорудить съемник масляного фильтра цепной собственными силами, понадобятся материалы:

кусок цепи двухрядной, например, велосипедной длиной чуть больше диаметра фильтра (2 – 4 звена в плюс);
шестигранник длиной 5 – 7 см любого размера под стандартный ключ.

Цепь можно приварить к шестиграннику или вначале заклепать его в петлю, вварить кусок металлопроката изнутри в любом месте. Работа займет 15 – 30 минут, потребуется молоток и сварочный аппарат.

В отсутствие куска металлопроката можно взять хвостовик-переходник для конусного сверла. В этом случае придется обточить верхнюю часть под ключ.

Кусок сплющенной на одном конце трубки позволит обойтись без сварки. Для этого следует вставить края цепи в сплющенный конец трубки, просверлить отверстие, чтобы зафиксировать его внутри, например, гвоздем или винтом насквозь.

Ременный

При использовании ременной петли съемник масляного фильтра своими руками получится еще быстрее:

кусок ремня, желательно с поперечными шлицами, овивается вокруг фильтра гладкой стороной;
концы пропускаются сквозь отверстие накидного ключа подходящего размера;
при вращении шлицы ремня не дают ему проскочить в ушко ключа.

Материал обладает достаточной шероховатостью и эластичностью, чтобы передать крутящий момент без порывов и прокручивания.

Ленточный

В гараже откручивание фильтрующего масляного расходного элемента можно выполнить куском б/у буксировочного троса из капроновой ленты. В принципе подойдут ручки сумок и рюкзаков, что позволяет не вкладывать в ремонт дополнительных средств.

Характеристики ленты немного уступают ремням, зато имеют аналогичную форму, поэтому логично, что все ключи изготавливаются по одним и тем же технологиям. Наиболее популярен съемник торцевой:

в шестиграннике, болте, торцевой головке прорезается паз;
высверливается 2 сквозных отверстия под винты;
укладываются края ленты, фиксируются винтами либо заклепками.

В переходнике для конусного сверла паз уже имеется, однако в закаленном металле сложно просверлить отверстия для фиксации ремня винтами, поэтому можно сшить из этого материала кольцо, пропустить один его край через отверстие, вставить с другой стороны импровизированный фиксатор из гвоздя, проволоки.

Принцип действия ключа от этого не изменится, просто в момент выбора свободного хода этот фиксирующий элемент нужно придержать до полного натяжения ленты.

Зажимной

Это самодельное приспособление скопировано из Чашки. Однако в домашних условиях сложно изготовить шлицы на внутренней стороне трубы, поэтому фиксация инструмента на теле фильтра осуществляется прижимным винтом. Верхняя дугообразная пластина приваривается к трубчатой катушке для крепления шестигранной гайки под головку/ключ.

Ввиду простой конструкции ключа не потребуется чертеж, достаточно отрезать кусок трубы с внутренним диаметром чуть больше фильтра, длиной около 5 см. При верхнем расположении гайки пользоваться самодельным съемником можно, даже в замкнутом пространстве.

Ключ-съемник

Более сложный в технической реализации ключ для снятия масляного фильтра изготавливается из прутка и катушки трубы:

катушка разрезается насквозь;
ширина пропила составляет 3 мм минимум;
возле разреза привариваются прутки диаметром от 12 мм, длиной 15 см.

В завершение добрый совет: съемник используется исключительно для выкручивания фильтра. Не нужно закручивать им расходник после замены масла, поэтому пользуюсь этим инструментом в исключительных случаях, тем не менее, он окупается уже в первый год эксплуатации авто.

Таким образом, лучше купить или изготовить приспособление для откручивания маслофильтра заранее, не дожидаясь замены комплекта масло/фильтр по графику обслуживания ДВС.

Самодельный съемник

детали Краба и Чашки изготовить в домашних условиях выйдет дороже, чем купить инструмент в магазине;
обычно используются подручные материалы, отходы кроя металлопроката, крепеж, б/у лента от буксировочного троса и ремни расходников;
приспособление должно быть удобно в использовании, тогда вы выкрутите фильтр быстро;
не нужно копировать весь линейный ряд, ведь на конкретном ДВС используется один типоразмер фильтра.

Наиболее популярные варианты самоделок рассмотрены ниже.

Цепной

Чтобы соорудить съемник масляного фильтра цепной собственными силами, понадобятся материалы:

кусок цепи двухрядной, например, велосипедной длиной чуть больше диаметра фильтра (2 – 4 звена в плюс);
шестигранник длиной 5 – 7 см любого размера под стандартный ключ.

Приспособление из цепи и шестигранника

Самодельный цепной инструмент

Цепное приспособление с трубчатой рукояткой

Ременный

При использовании ременной петли съемник масляного фильтра своими руками получится еще быстрее:

кусок ремня, желательно с поперечными шлицами, овивается вокруг фильтра гладкой стороной;
концы пропускаются сквозь отверстие накидного ключа подходящего размера;
при вращении шлицы ремня не дают ему проскочить в ушко ключа.

Самодельный ременной ключ

Ключ ременной из головки

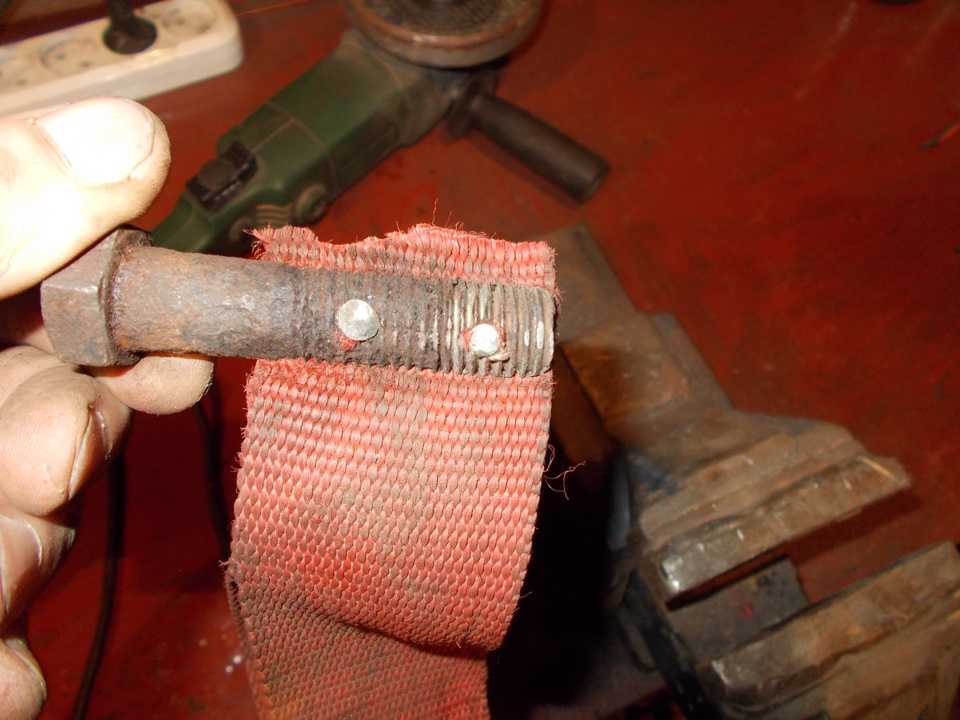

Ленточный

в шестиграннике, болте, торцевой головке прорезается паз;
высверливается 2 сквозных отверстия под винты;
укладываются края ленты, фиксируются винтами либо заклепками.

Самодельный ленточный ключ

Зажимной

Самодельный зажимной съемник

Единственный узкопрофильный съемник – чашка

Инструмент, который вызывает ассоциации с обычной кухонной чашкой, производится под конкретный экземпляр масляного фильтра. Отсюда, вероятность ошибиться при покупке значительно возрастает.

Благодаря своим конструктивным особенностям с чашкой без проблем удастся открутить очиститель даже из самой неудобной позиции. Ее одевают на ребристый корпус фильтра, заметьте: грани, расположенные во внутренней окружности ключа должны совпадать с ребрами фильтра.

Далее, коротко рассмотрим каждый из семи универсальных съемников и удостоверимся на самом деле ли они такие, какими их афишируют.

ПОДРОБНОСТИ: Как устроен карданный вал. Замена своими руками

Зачем это может понадобиться?

Производители автомобилей рекомендуют менять масло в двигателе через каждые 15 тыс. км пробега. При сложных условиях эксплуатации, например, при передвижении с прицепом, смазку меняют чаще. При замене масла желательно менять масляный фильтр.

Многие автолюбители не понимают причин замены масляного фильтра, когда меняется смазка. Двигатель – это сердце автомобиля, он подвержен наибольшему износу, так как на него приходится основная нагрузка. В заливаемой моторной жидкости содержаться инородные частицы, которые плохо влияют на работу мотора. Для отсеивания этих частиц предназначен масляный фильтр. Чем больше он изношен, тем хуже становится качество смазывающего вещества, а это, в свою очередь, влияет на износ мотора.

Строение фильтрующего элемента

Определить пригодность маслофильтра невозможно по внешнему виду. По пробегу также трудно сделать выводы о необходимости замены. Фильтрующий элемент работает постоянно, даже когда двигатель работает вхолостую, поэтому его износ зависит не от пробега, а от моточасов. Некоторые водители, меняя масло, пренебрегают заменой фильтрующего элемента, считая это ненужным.

Важно при выборе изделия для замены ориентироваться не на его внешний вид, а на содержание. Водителям с агрессивной манерой езды лучше устанавливать дорогую продукцию. Это связано с тем, что при быстрой езде, резком торможении или ускорении, двигатель требует большого количества масла

В дорогих фильтрах установлены синтетические элементы, хорошо выдерживающие нагрузки, высокие температуры, позволяющие быстро прогонять масло. Аналоги имеют элементы на войлочной основе, через которые смазывающее вещество проходит дольше, чем через синтетический материал. Эти изделия подойдут любителям спокойной езды

Это связано с тем, что при быстрой езде, резком торможении или ускорении, двигатель требует большого количества масла. В дорогих фильтрах установлены синтетические элементы, хорошо выдерживающие нагрузки, высокие температуры, позволяющие быстро прогонять масло. Аналоги имеют элементы на войлочной основе, через которые смазывающее вещество проходит дольше, чем через синтетический материал. Эти изделия подойдут любителям спокойной езды.

Зачем вообще нужен съемник?

Если имеется нормальный доступ, открутить масляный фильтр можно руками.

Но такое удобное расположение есть далеко не в каждом автомобиле. Кроме того, фильтрующий картридж обычно покрыт масляно-пылевым налетом, и проскальзывает в руке.

Посадочное место (резьбовой фланец) при работе двигателя подвержено температурным нагрузкам. Слой масла закоксовывается, и превращается в клей-герметик. При откручивании фильтра рука может соскользнуть, и вы получите травму.

К тому же работа проводится в узком пространстве, не всегда возможен визуальный контроль. Для уверенного захвата корпуса фильтра, придуман специальный инструмент, который позволяет приложить достаточное усилие.

Накидной жесткий съемник (чашка)

Выполнен в виде торцевой головки большого диаметра, с посадочным местом под рукоятку с квадратом. Съемник чашка повторяет форму масляного фильтра поэтому не повреждает корпус, но подходит только к определенным моделям, совместимость зависит от размеров корпуса фильтра.

Съемник типа «краб»

Представляет собой планшайбу с шестеренчатым механизмом. Г- образные рычаги синхронно поворачиваются к центру, обеспечивая плотный захват корпуса масляного фильтра. Приспособление универсальное, но при работе повреждает лакокрасочное покрытие картриджа.

Обжимной съемник ленточный

Охватывает цилиндр с помощью стальной ленты. Механизм затяжки бывает рычажным или винтовым. С помощью такого съемника можно открутить любой фильтр, но у приспособления есть серьезный недостаток: фрикционных свойств ленты недостаточно, чтобы сдвинуть с прикипевшей резьбы сильно зажатый фильтрующий картридж.

Обжимной съемник жесткий

Инструмент накидного типа, охват масляного фильтра производится сегментными зубчатыми зажимами. Имеет ограничения по рабочему диаметру.

Цепной съемник масляного фильтра

Работает по принципу ленточного, но в качестве фиксирующего элемента используется цепь. Инструмент универсальный: регулируя длину цепи, можно снять фильтр любого диаметра.

Наверняка каждый автовладелец, который хотя бы раз пытался самостоятельно поменять масло, сталкивался с проблемой, когда невозможно открутить . Профессиональные автослесари используют для этого съемники масляных фильтров
. В настоящее время съемников фильтров существует несколько разновидностей из них, 7 основных типов, которые наиболее применяемые.

Процедура откручивания фильтра

Сделаем обзор таких съемников:
