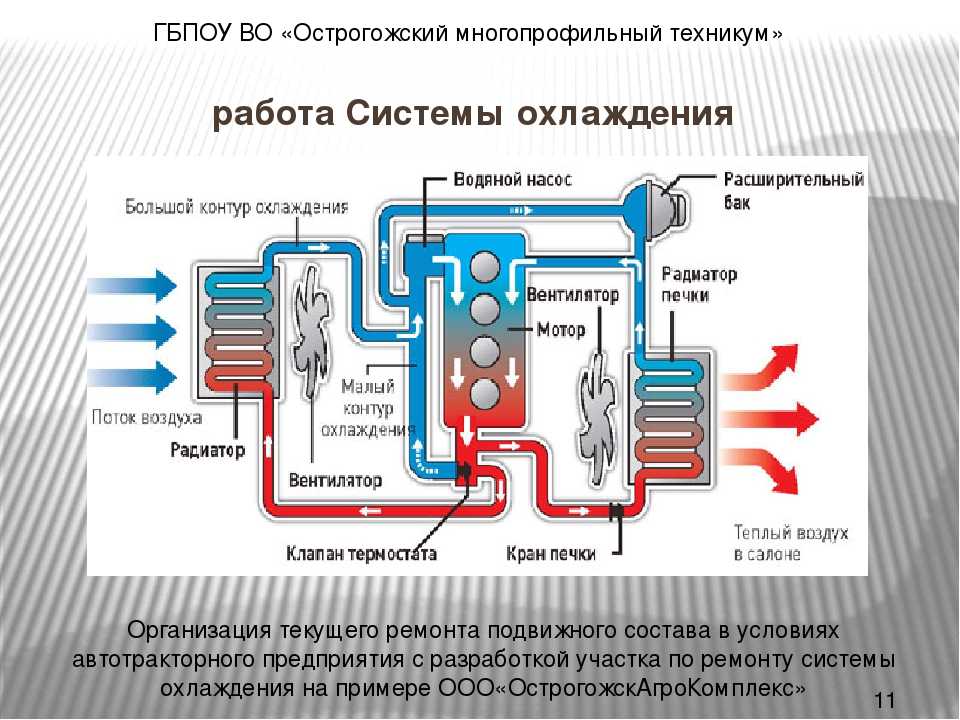

Принцип работы системы охлаждения

Обслуживание системы охлаждения

1 Каждое ТО осмотр системы охлаждения

2 Меняем антифриз каждые 5 лет или 100 тыс км

3 Следить за чистотой радиатора (мыть соты )

4 Осмотр крышки радиатора замена каждые 5 лет

5 Замена помпы каждые 100 тыс км

6 Замена термостата 1 раз в 5 лет

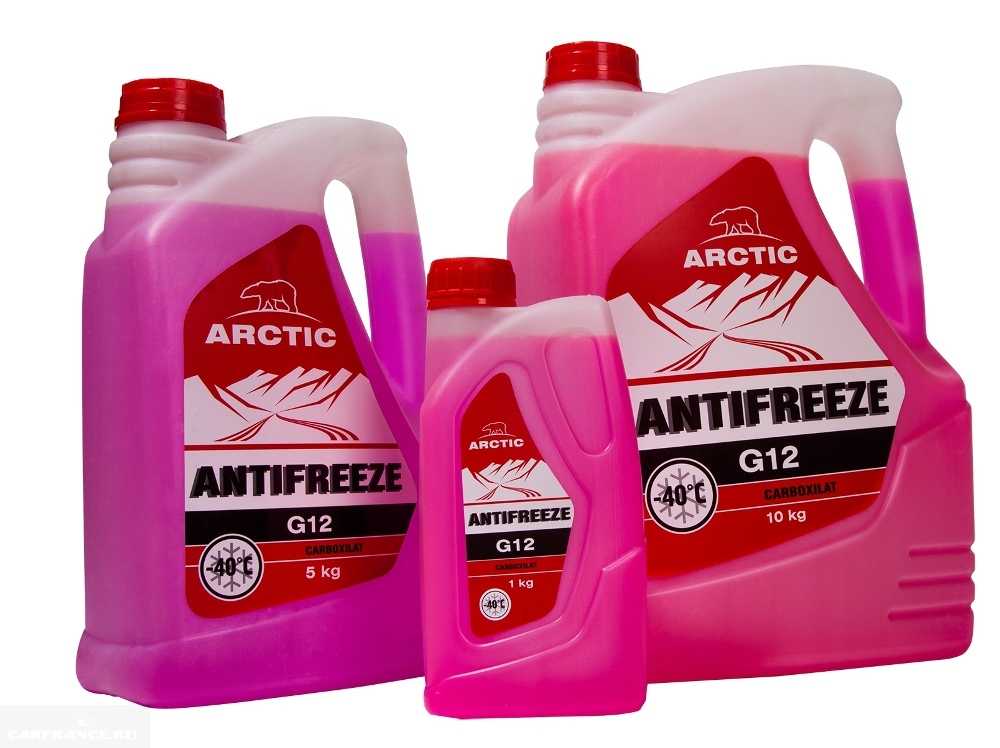

Новый антифриз

Загрязнение сердцевины радиатора, отложение накипи в трубках и течь их, вмятины и трещины на стенках бачков, обломы и трещины на патрубках, у водяного насоса и вентилятора износ текстолитовой шайбы, подшипников и валика, резиновой манжеты сальника, обломы и трещины корпуса и крыльчатки насоса.

Наружные трубки приборов системы охлаждения паяют без разборки радиатора. Внутренние трубки недоступные для пайки, заглушают, но не более 10 процентов общего их количества. При большем количестве поврежденных трубок их заменяют новыми.

Верхний и нижний бачки при наличии трещин ремонтируют наложением заплат. Трещины и пробоины можно заделывать мастиками, составленными на основе эпоксидных смол  Трещины и обломы на чугунном корпусе заваривают газовой сваркой или запаивают твердым припоем.

Варим блок двигателя сваркой

Изношенный вал крыльчатки восстанавливают хромированием или шлифованием под ремонтный размер втулок (при подшипниках скольжения). Изношенную шпоночную канавку на валу заваривают, а затем прорезают новую канавку под углом 90—180° к старой.

Риски и задиры на поверхности прилегания уплотняющей шайбы, а также износ ее устраняют наплавкой и обработкой начисто или постановкой буртовой втулки. Извещенные подшипники вентилятора заменяют новыми, а их посадочные места растачивают на станке и запрессовывают в них стальные кольца толщиной 2—3 мм с внутренним диаметром, соответствующим размеру подшипника.

При небольшом износе текстолитовой шайбы сальника ее можно повернуть другой (неизношенной) стороной к торцу корпуса; при большом износе ее заменяют вместе с резиновой манжетой сальника.

СМОТРИТЕ ВИДЕО

Охлаждение масла и топлива

Часть теплоты, выделяемой двигателем, по­глощается маслом, для охлаждения которого часто используется поверхность масляного поддона. Если температура масла выходит за пределы установленного диапазона при ра­боте двигателя на режиме полной нагрузки (мощные автомобили), то необходима допол­нительная установка масляного радиатора.

Маслоохладители могут быть охлаждае­мыми воздухом или жидкостью. Они могут быть установлены в охлаждающем модуле или любом ином месте в моторном отсеке. Если маслоохладитель установлен вне охлаждаю­щего модуля, без принудительного обдува, необходимо принять меры к обеспечению надлежащей подачи охлаждающего воздуха.

Маслоохладители, охлаждаемые воздухом

Маслоохладители, охлаждаемые воздухом, в основном изготавливаются из алюминия. В большинстве случаев они состоят из пло­ских трубок и рифленых ребер и отличаются высокой плотностью энергии. В меньшей степени распространены сборные системы с механическим креплением круглых трубок и ребер. В целях увеличения охлаждающей способности и прочности (стойкости к высо­ким внутренним давлениям) в систему пло­ских трубок впаяны специальные вставки для создания турбулентности.

На мощных коммерческих и легковых автомобилях также устанавливаются охлаж­даемые воздухом маслоохладители транс­миссии. Для обеспечения хорошего теплооб­мена они устанавливаются перед основным радиатором двигателя.

Маслоохладители с жидкостным охлаждением

В настоящее время составные алюминиевые маслоохладители с жидкостным охлажде­нием практически вытеснили дисковые охла­дители из нержавеющей стали и алюминие­вые охладители с разветвленными трубками.

Дисковые маслоохладители устанавлива­ются между блоком цилиндров и масляным фильтром. Они имеют отдельный кожух и центральный канал для прохождения масла. Масло, возвращающееся из масляного филь­тра, проходит через лабиринт перфориро­ванных дисков, разделенных специальными вставками для создания турбулентности. Этот лабиринт охлаждается охлаждающей жидко­стью, протекающей через кожух.

Охладители с разветвленными трубками состоят из оребренных трубок, по которым протекает охлаждающая жидкость. На сто­роне подачи масла они не имеют кожуха, поэтому должны быть встроены в корпус масляного фильтра или масляный поддон.

Составные дисковые маслоохладители со­стоят из отдельных дисков с установленными между ними вставками для создания турбу­лентности. Края дисков вставлены в кожух. Каналы, образованные дисками, соединены таким образом, что охлаждающая жидкость и масло протекают по различным каналам.

Когда потребность в охлаждении более умеренна (для рабочих жидкостей в автомати­ческих трансмиссиях), могут использоваться маслоохладители для легковых и коммерче­ских автомобилей. Они не имеют кожуха на сто­роне охлаждающей жидкости и встраиваются в выпускной бачок радиатора охлаждающей жидкости. Для этой цели могут использоваться маслоохладители со сдвоенными трубками (частично изготавливаемыми из цветных ме­таллов) или с плоскими алюминиевыми труб­ками. Маслоохладители со сдвоенными труб­ками состоят из двух концентричных трубок с установленными между ними вставками для создания турбулентности. Маслоохладители с плоскими трубками представляют собой систему плоских трубок и вставок для созда­ния турбулентности на стороне охлаждающей жидкости. Соединения выполняются методом высокотемпературной пайки. Плоские трубки соединены друг с другом через отверстия на их концах. В целях повышения охлаждающей спо­собности и прочности в плоские трубки впаяны вставки для создания турбулентности.

Для охлаждения моторного масла двигате­лей коммерческих автомобилей обычно ис­пользуются дисковые охладители из нержа­веющей стали или охладители с плоскими алюминиевыми трубками без кожуха на стороне охлаждающей жидкости. Они встра­иваются в удлиненный канал охлаждающей жидкости в блоке цилиндров.

Охладитель топлива

Охладители топлива устанавливаются на совре­менных дизельных двигателях для охлаждения избытка топлива до допустимого уровня. Это избыточное дизельное топливо нагревается во время впрыска в результате сжатия в топливном насосе высокого давления перед его возвратом в топливный бак по обратной линии. Охлажде­ние топлива может осуществляться при помощи системы с воздушным или жидкостным охлаж­дением. Поэтому для этой цели используются охладители с воздушным охлаждением или дисковые охладители различных типов.

Доработка системы охлаждения автомобиля «Лада Калина»

Учитывая тот факт, что у владельцев «Калины» такая проблема не редкость, можно предположить, что это просчёт тольяттинских инженеров. Исправлять данную неточность разработки придётся владельцу.

  1. Сливаем ОЖ.
  2. Демонтируем и устанавливаем заглушку на широкий патрубок, который подсоединяется к нижней части расширительного бачка.
  3. В нижний шланг печки устанавливаем тройник.
  4. Устанавливаем подходящий по размеру шланг, который одним своим концом присоединяется к тройнику, а вторым – к нижней части расширительного бачка.
  5. Устанавливаем заглушку в обратную магистраль подогрева дроссельной заслонки, а на её место устанавливаем дополнительный шланг.
  6. В верхней части расширительного бачка необходимо установить дополнительный штуцер, к которому нужно прикрепить патрубок для подогрева дроссельной заслонки. Также существует вариант, который не требует врезания дополнительного штуцера. Для этого нужно соединить новую магистраль с верхним патрубком расширительного бачка посредством тройника.
  7. Заливаем ОЖ немного выше максимальной отметки, заводим мотор и прогреваем до включения вентилятора.
  8. Выгоняем воздух из системы, продавливая все магистрали, и при необходимости доливаем ОЖ до уровня.

Данный вариант доработки будет препятствовать образованию воздушной пробки, а при попадании воздуха в ходе планового ремонта его удаление не составит особого труда. После проведения такой модернизации возможен небольшой негативный эффект в виде долгого прогрева мотора. Но несомненными плюсами станут хорошо греющая печка и отсутствие воздушных пробок.

Типичные поломки в системе охлаждения

Поломки СО не относятся к неисправностям, с которыми движение запрещено, однако, каждый разумный автовладелец весьма заинтересован в продлении срока службы своего железного коня, и его сердца – двигателя. И в первую очередь, это касается необходимости интенсивного отвода тепла.

К самым распространённым причинам поломок в СО относится:

  • Течь;
  • Не герметичность.

Это может произойти из-за резкой смены температуры окружающей среды. Ещё одна популярная поломка – закоксованность шлангов и патрубков системы. Они теряют эластичность под воздействием тех же высоких температур. ОЖ может протекать и ввиду повреждений радиатора от удара, или в результате химического воздействия составляющими тосола. Из строя может выйти и термостат. Он находится в контакте с жидкостью, и потому коррозирует, а потом может и заклинить. Серьёзная неприятность для системы – поломка помпы, или циркуляционного насоса из-за некачественной запчасти, или износа. Понять и уловить это можно по характерному свисту подшипника. Это означает, что пришло время замены циркуляционного насоса. Иногда СО банально засоряется из-за отложения солей в каналах. Циркуляция ОЖ нарушается, отвод тепла при этом ухудшается, что приводит к перегреву двигателя.

Популярные виды присадок

Кондиционер металла атомарный ХАДО

Присадки для повышения компрессии фирмы Хадо давно хорошо зарекомендовали себя на нашем рынке. Специалисты этой компании создали целую линейку достаточно работоспособных присадок, которые эффективно могут бороться с причинами низкой компрессии агрегата. Вот характеристики нескольких из них.

Рекомендуется применять для восстановления компрессии двигателя. Действующее вещество представляет собой трехкомпонентный продукт, состоящий комплексного кондиционера металла с добавлением ревитализанта (3-е поколение).

Присадка обладает особенностями:

  • локализует и в дальнейшем восстанавливает изношенную поверхность движущихся деталей;
  • повышается и стабилизируется компрессия;
  • в маслосистеме увеличивается давление моторного масла до оптимального уровня;
  • защищает детали от чрезмерных перегрузок, а также перегрева;
  • повышает качество машинного масла и уменьшает использование топлива;
  • идеально совмещается со всеми существующими типами масел.

Гель-Ревитализант (Stage Magnum)

Рекомендуеться для автомобилей с повышенной нагрузкой для разных двигателей, как дизельных так и бензиновых. Применяется ревизаталиант новейшего поколения в один этап и обладает повышенными защитными свойствами.дноэтапный

Перечень свойств которыми обладает присадка:

  • восстановление изношенной поверхности трущихся механизмов двигателя;
  • создание защитной системы для деталей агрегата защищающей их преждевременного износа, а также перегрузок;
  • повышение компрессии в двигателе до оптимальных параметров;
  • снижение нормы потребления топлива;
  • увеличение мощности и моторесурса агрегата;
  • увеличение периода работы деталей в 2-3 раза;
  • совместимость со всеми типами масел.

Присадка для очистки маслосистемы двигателя Xado Atomex Totalfish

Последняя присадка в списке более направлена на двигателя у которых уже есть прецедент закоксовки поршневых колец.

Применение этой присадки обеспечивает:

  • максимальная очистка системы от загрязнений, образовавшихся в маслянной системе;
  • производит раскоксовку и восстановление залегших поршневых колец;
  • создание дополнительной защиты двигателя;
  • на движущихся деталях образуется противоизносное покрытие.

Трансмиссия КамАЗ-53229

Сцепление на грузовиках данной модели установлено фрикционное, сухого типа, двухдисковое. Оно снабжено гидравлическим приводом с пневматическим усилителем. Диаметр накладок сцепления равняется 350 мм.

Основная коробка переключения передач, которая использовалась на КамАЗ-53229, – это десятиступенчатая «механика» КамАЗ-151. Данная МКПП состоит из основной пятиступенчатой коробки и двухступенчатого редуктора. Передаточные числа на передачах: 1я: 7,82 и 6,38; 2я: 4,03 и 3,29; 3я: 2,5 и 2,04; 4я: 1,53 и 1,25; 5я: 1,0 и 0,8; задний ход: 7,38 и 6,02.

Также, на автомобилях  КамАЗ-53229 2000-х годов выпуска стали использоваться иные коробки переключения передач: шестнадцатиступенчатые ZF 16S 151. Она состоит из основного четырёхступенчатого редуктора, двухступенчатого делителя и планетарного демультипликатора. Все передние передачи включаются при помощи синхронизатора, задняя — через зубчатую муфту. Включение скоростей  механическое, через двойное Н-включение

Оба варианта «механики» обеспечивают автомобилю достойную динамику разгона и хорошую плавность хода при переключении с одной передачи на другую. Также грузовик оснащается раздаточной коробкой с возможностью блокировки межосевого дифференциала. Передаточное отношение главной передачи составляет 5,43 (7,22).

Из чего состоит охлаждающая система мотора?

  • Радиатор,
  • Верхний шланг радиатора,Нижний шланг радиатора,
  • Помпа,
  • Термостат,
  • Электрический вентилятор,
  • Термо-таймер,
  • Радиатор.

Радиатор является наиболее важной частью механизма охлаждения. Охлаждающая смесь, прошедшая через двигатель, прокачивается через трубки радиатора и охлаждается в течение следующего цикла

Шланги радиатора

Система охлаждения мотора имеет несколько резиновых шлангов, которые перемещают жидкость из одного места в другое. Эти шланги радиатора необходимо заменить, прежде чем они станут хрупкими и треснутыми.

Помпа

Водяной насос прокачивает охлаждающую жидкость через систему. В большинстве двигателей насос оснащен ременным приводом, за исключением некоторых гоночных автомобилей, которые используют электрические водяные насосы.

Термостат

Автомобильный двигатель не всегда поддерживает одинаковую температуру и его запуск в холодную погоду занял бы целую вечность, если бы он оставался при одинаковой температуре. Термостат контролирует поток охлаждающей жидкости через систему охлаждения, а охлаждающая жидкость охлаждает двигатель. Термостат действует как клапан, который контролирует поток охлаждающей жидкости. Внутри находится воскообразное вещество, которое размягчается при определенном температурном пороге, открывая клапан и позволяя охлаждающей жидкости свободно течь.

Электрический вентилятор

Современные автомобили имеют вентилятор для основного или дополнительного охлаждения. Если автомобиль движется медленно, чтобы создать достаточный поток воздуха для охлаждения двигателя, вентилятор всасывает воздух через радиатор.

При этом вентилятор может быть механическим (приводится в движение от вращения двигателя) и создавать силу для перемещения воздуха через радиатор в жарких условиях или во время стоянки автомобиля. Система имеет датчик, который определяет повышение температуры антифриза и дает команду вентилятору работать.

Охлаждающая жидкость

Это транспортное средство, которое отводит тепло от двигателя через охладительную систему в атмосферу. Свойства антифриза становятся важными в холодную погоду — ведь если использовать простую воду, она быстро замерзнет, расширится и повредит множество компонентов.

Водяной насос

Этот компонент способствует циркуляции антифриза по всей системе. Чаще всего водяной насос приводится в движение цепью, либо ремнем газораспределительного механизма двигателя), но вместо этого на некоторых автомобилях установлен водяной насос с электронным управлением.

Двигатель

Двигатель имеет несколько внутренних проходов и портов, через которые идет охлаждающая смесьь, поглощая тепло и отводя его. Антифриз выходит из блока цилиндров/головки двигателя через различные шланги, которые переносят охлаждающую жидкость к другим частям системы.

Сердечник нагревателя

Это еще один компонент, имеющий множество мелких ребер, которые рассеивают тепло. Однако это тепло используется для обогрева пассажирского салона (если это необходимо), и поступает в кабину через вентилятор/двигатель вентилятора.

Датчики

Система охлаждения обычно имеет два датчика: датчик температуры антифриза и измеритель уровня охлаждающей жидкости. Датчик температуры контролирует тепло охлаждающей жидкости и обнаруживает перегрев. Измеритель уровня контролирует количество антифриза в системе (если оно падает слишком низко, это может привести к перегреву).

Также система охлаждения также имеет различные трубки, которые помогают переносить охлаждающую жидкость от одного основного компонента к другому с конечной целью поддержания температуры двигателя в безопасном рабочем диапазоне (и предотвращения повреждения двигателя).

Список использованной литературы.

Устройство
и техническое
обслуживание
грузовых автомобилей
.

(В.И. Карогодин,
С.К. Шестопалов)

Практикум
по автомобилю.
(В.П.
Беспалько, М.И.
Ерецкий, З.В.
Розен)

Автомобиль.
(В.С. Камсский,
А.И. Маизон, П.Е.
Нагула)

Техническая
эксплуатация
автомобилей.
(Е.С.
Кузнецов, В.П.
Воронов, А.П.
Болдин)

Положение
о техническом
обслуживании
и ремонте подвижного
состава автомобильного
транспорта.
(М.:
Минавтотранс
РСФСР)

Автотехобслуживание.
(Фастовцев
Г.Ф.)
