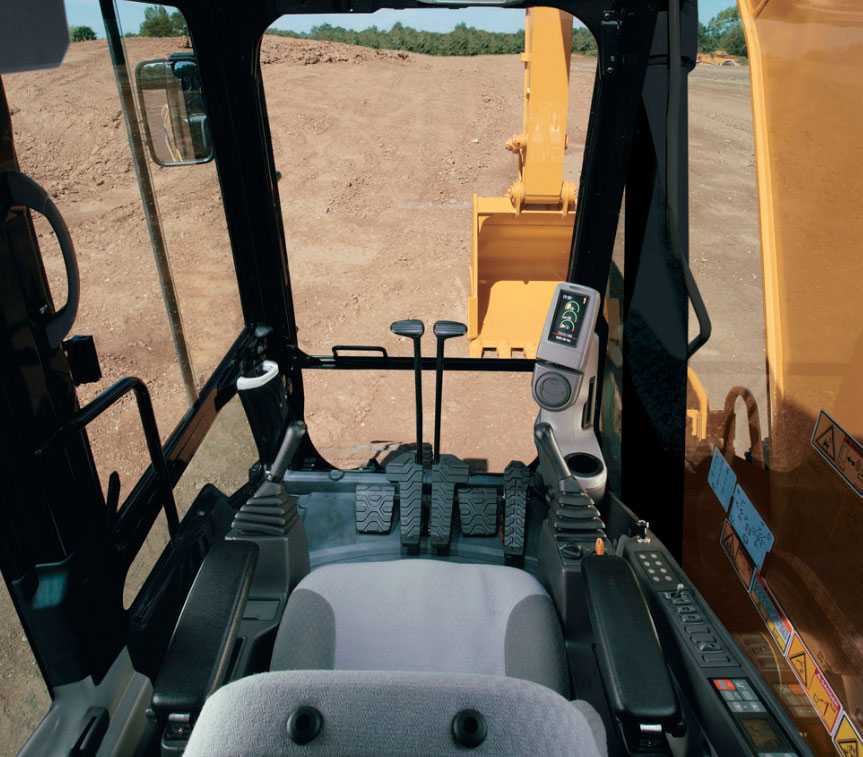

Кабина оператора
Рабочее пространство характеризуется уменьшенным количеством шума, большой площадью и комфортом. Рычаг активации гидросистемы приводит рабочие органы в действие, что обеспечивает безопасность в отключенном виде. На правой стенке имеются кондиционер и элементы управления дополнительными органами, а на консоли – пусковой переключатель мотора и тахометр. Цветной ЖК монитор расположен по правую руку, перед стойкой. Он имеет разрешение 400х234 пикс., возможность регулировки наклона, выбора языка. На него выводится информация о состоянии машины, имеются часы, область указателей, события и т.д.
Базовая сборка Катерпиллер 336 включает отсеки для вещей, держатели для документов, счетчик наработки, крючок, место для чашки, прикуриватель. Опционально можно заказать сидение с пневмоподвеской. Все виды кресел имеют возможность регулировки, оборудуются подлокотниками и ремнем безопасности. В салоне создается повышенное давление, что не позволяет пыли проникать внутрь.
Наружные конструкции изготавливаются из проката трубчатого сечения, что уменьшает амплитуду колебаний и усталость стали. Такая рама является основой для установки системы FOPS. Между ней и кабиной имеются резинометаллические опоры. Стекла устанавливаются на конструкцию кабины, что позволяет не использовать рамы, уменьшающие видимость. Верхняя часть лобового стекла – открываемая с помощью электропривода. На потолке в салоне расположен люк.
Коробка передач Powershift
Подбор Лукойл
Продукты Лукойл
Компания Лукойл рекомендует следующие продукты для автомобиля Caterpillar 936F (Caterpillar 3304 DI-T) (1994 — 1996)
LUKOIL GEYSER MM 10W(От -20°C до 10°C)
LUKOIL GEYSER MM 30(От 0°C до 35°C)
Ниже вы можете видеть подборку масел LUKOIL GEYSER MM 30(От 0°C до 35°C) из нашего каталога, для более подробной информации о том или ином объеме перейдите по ссылкам ниже.
Гидравлическое масло ЛУКОЙЛ ГЕЙЗЕР ММ 30 1000 л.
Гидравлическое масло ЛУКОЙЛ ГЕЙЗЕР ММ 30 216,5 л.
LUKOIL GEYSER MM 50(От 10°C до 50°C)
Данные продукты рекомендуется использовать при следующих условиях:
Режим — Нормальный
Интервалы — Контроль 500 часов
Модификации
За все время производитель выпустил более 30 модифицированных версий, предназначенных для выполнения работ любой сложности. Однако наиболее популярными являются следующие модели:
- Модификация Caterpillar 330 LC. Данная версия отличается от базового экскаватора удлиненной гусеничной платформой (Long Carriage). Это как раз и указывается в индексе модели.
- Модификация Caterpillar 330B. Эта версия выпускается в нескольких комплектациях: L., L ME., L SLR., L UHD., LC., LN., LN ME., L/LN., ну и MH. Эта серия обладает полностью переработанной гидравлической системой, что позволило повысить усилие отрыва.

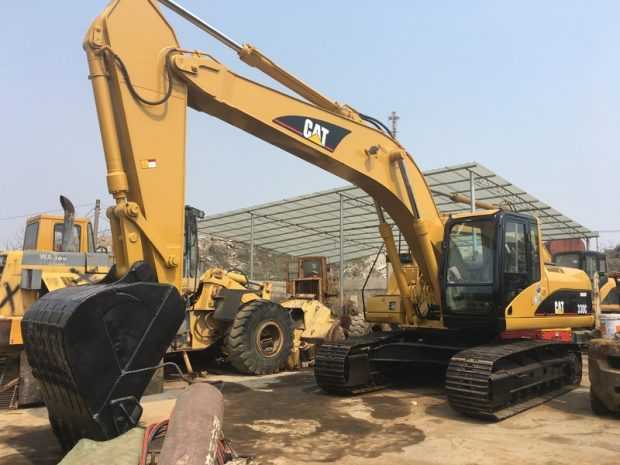

- Модификация Caterpillar 330C. Экскаватор этой серии выпускается также в нескольких комплектациях, а именно это: L., L ME., LN., LN ME., CL LR. и CL. Исходя из маркировки машины, можно понять, что на рынок данная модификация выпускается с удлиненной гусеничной платформой и различными видами стрелы. C в индексе указывает на сокращенный радиус поворота платформы, что позволяет выполнять какие-либо операции в стесненных условиях.
- Модификация Caterpillar 330D. Данная версия является последней разработкой производителя. Отличительной особенностью этой модификации является повышенное давление в гидравлической системе, благодаря чему удалось повысить производительность и тяговое усилие экскаватора. При выполнении работ с довольно высокими нагрузками, давление в гидравлике возрастает до отметки в 36 мегапаскаль. Из дополнительных опций необходимо отметить несколько видов гусеничных платформ; стрел и рукояток; а также специальный механизм, предназначенный для подъема кабины. Выпускается на мировой рынок данная версия в следующих комплектациях: ES., ES VA., L VA., L., L ME., L VA., LN., LN ME., LN VA., а также MH.
Техническое обслуживание
Простота техобслуживания позволяет сберечь время и деньги.
Техобслуживание с уровня земли
При разработке конструкции и планировке экскаватора 330D / 330DL особое внимание было уделено удобству его технического обслуживания. Большинство точек обслуживания доступны с уровня земли
Это позволяет выполнять наиболее критичные работы по техобслуживанию быстро и качественно.
Отсек воздушного фильтра. Воздушный фильтр оснащен двумя фильтрующими элементами, что позволяет повысить эффективность его работы. При засорении фильтра на монитор в кабине оператора выводится соответствующее предупреждение.
Насосный отсек. Эксплуатационный лючок, расположенный с правой стороны верхней платформы, обеспечивает доступ к насосу и фильтру контура управления с уровня земли.
Отсек радиатора. Расположенная сзади слева дверца открывает доступ к радиатору двигателя, маслоохладителю и воздуховоздушному охладителю. Для упрощения техобслуживания на радиаторе установлены запасной бак и сливной кран.
Гидравлический фильтр капсульного типа. Гидравлический фильтр возвратной магистрали капсульного типа расположен вне гидробака. Этот фильтр предохраняет систему от загрязнения при замене масла и поддерживает ее чистоту при работе.
Точки смазки. Расположенный на стреле блок централизованной смазки подает консистентную смазку к труднодоступным точкам в передней части машины.
Защитная решетка вентилятора. Радиатор системы охлаждения двигателя полностью огражден тонкой проволочной сеткой, что снижает риск несчастных случаев.
Противоскользящее покрытие. Вещевой ящик и верхняя платформа накрыты пластиной с противоскользящим покрытием, обеспечивающим устойчивость при проведении техобслуживания.
Диагностика и мониторинг. Конструкцией экскаватора 330D предусмотрено наличие штуцеров для отбора проб масла контрольных выводов для проверки состояния гидравлического и моторного масла и охлаждающей жидкости двигателя. В кабине оператора предусмотрен разъем для подключения диагностического прибора Cat Electronic Technician (Cat ET).
Увеличенные интервалы технического обслуживания. Увеличение интервалов технического обслуживания позволяет сократить затраты времени на обслуживание экскаватора 330D и повысить его эксплуатационную готовность.
Дифференциал, передний + задний
Подбор Лукойл
Продукты Лукойл
Компания Лукойл рекомендует следующие продукты для автомобиля Caterpillar 936F (Caterpillar 3304 DI-T) (1994 — 1996)
LUKOIL GEYSER MM 10W(От -35°C до 0°C)
LUKOIL GEYSER MM 30(От -25°C до 25°C)
Ниже вы можете видеть подборку масел LUKOIL GEYSER MM 30(От -25°C до 25°C) из нашего каталога, для более подробной информации о том или ином объеме перейдите по ссылкам ниже.
Гидравлическое масло ЛУКОЙЛ ГЕЙЗЕР ММ 30 1000 л.
Гидравлическое масло ЛУКОЙЛ ГЕЙЗЕР ММ 30 216,5 л.
LUKOIL GEYSER MM 50(От -15°C до 50°C)
Данные продукты рекомендуется использовать при следующих условиях:
Режим — Нормальный
Интервалы — Контроль 500 часов
Технические характеристики
Габаритные данные:
- Длина всей конструкции экскаватора – 11210 миллиметров.
- Ширина по гусеничной платформе – 3540 миллиметров.
- Высота по кабине – 3340 миллиметров.
- Ширина стандартных гусеничных траков – 600 миллиметров.
- Дорожный просвет – 510 миллиметров.
- Гусеничная (продольная) база – 4040 миллиметров.
- Расстояние колеи – 2390 миллиметров (базовая модель)/2590 миллиметров (модифицированная версия).

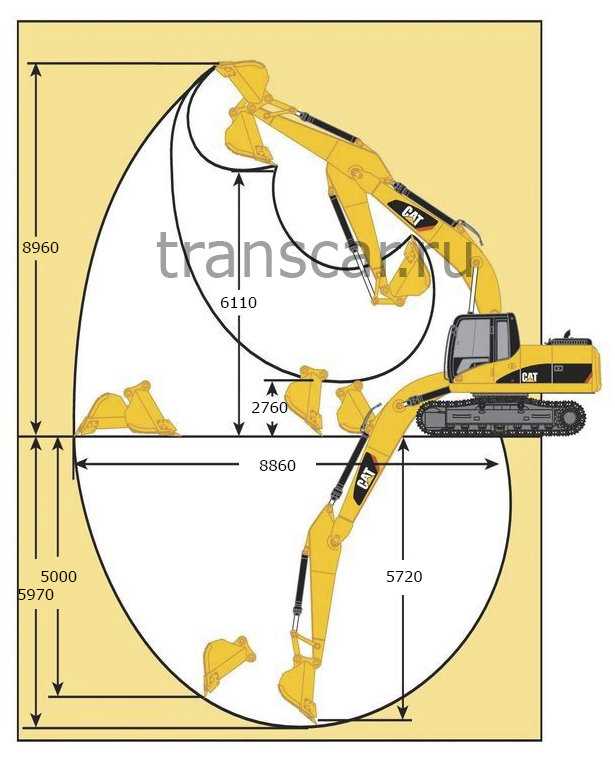

Эксплуатационные значения:
- Конструкционная масса машины – 35300 килограмм.
- Максимальная глубина копания – 6170 миллиметров (базовая модель)/8090 миллиметров (модифицированная версия).
- Максимальная высота выгрузки – 6410 миллиметров (базовая модель)/9450 миллиметров (модифицированная версия).
- Максимальная высота копания – 9740 миллиметров (базовая модель)/12946 миллиметров (модифицированная версия).
- Максимальная досягаемость по уровню грунта – 9760 миллиметров (базовая модель)/11830 миллиметров (модифицированная версия).
- Максимальный вылет стрелы – 18100 миллиметров.
- Объем базового землеройного ковша – 1100 кубических миллиметров.
- Ширина режущей кромки базового землеройного ковша – 1000 миллиметров.
- Максимальный радиус поворота задней части платформы – 3500 миллиметров.
- Скорость поворота платформы – 10 оборотов за минуту.
- Устанавливаемый двигатель – шестицилиндровый, рядный, дизельный C9 ALERT собственного производства.
- Номинальная мощность на выходе – 200 киловатт/272 лошадиные силы.
- Тип системы впрыска топлива в камеры сгорания – электронная, прямая.
- Тип турбонаддува – компрессор.
- Система охлаждения – промежуточная, жидкостная.
- Максимальная скорость передвижения экскаватора – 5 километров в час.
Гидравлическая система:
- Количество жидкости во всей гидравлической системе – 410 литров.
- Количество гидравлических цилиндров на рукоятке – 1.
- Количество гидравлических цилиндров на стреле – 1.
- Количество гидравлических цилиндров у основания стрелы – 2.
Емкости:
- Объем топливного бака – 620 литров.
- Объем бака системы охлаждения двигателя – 40 литров.
- Объем бака гидравлической системы – 310 литров.

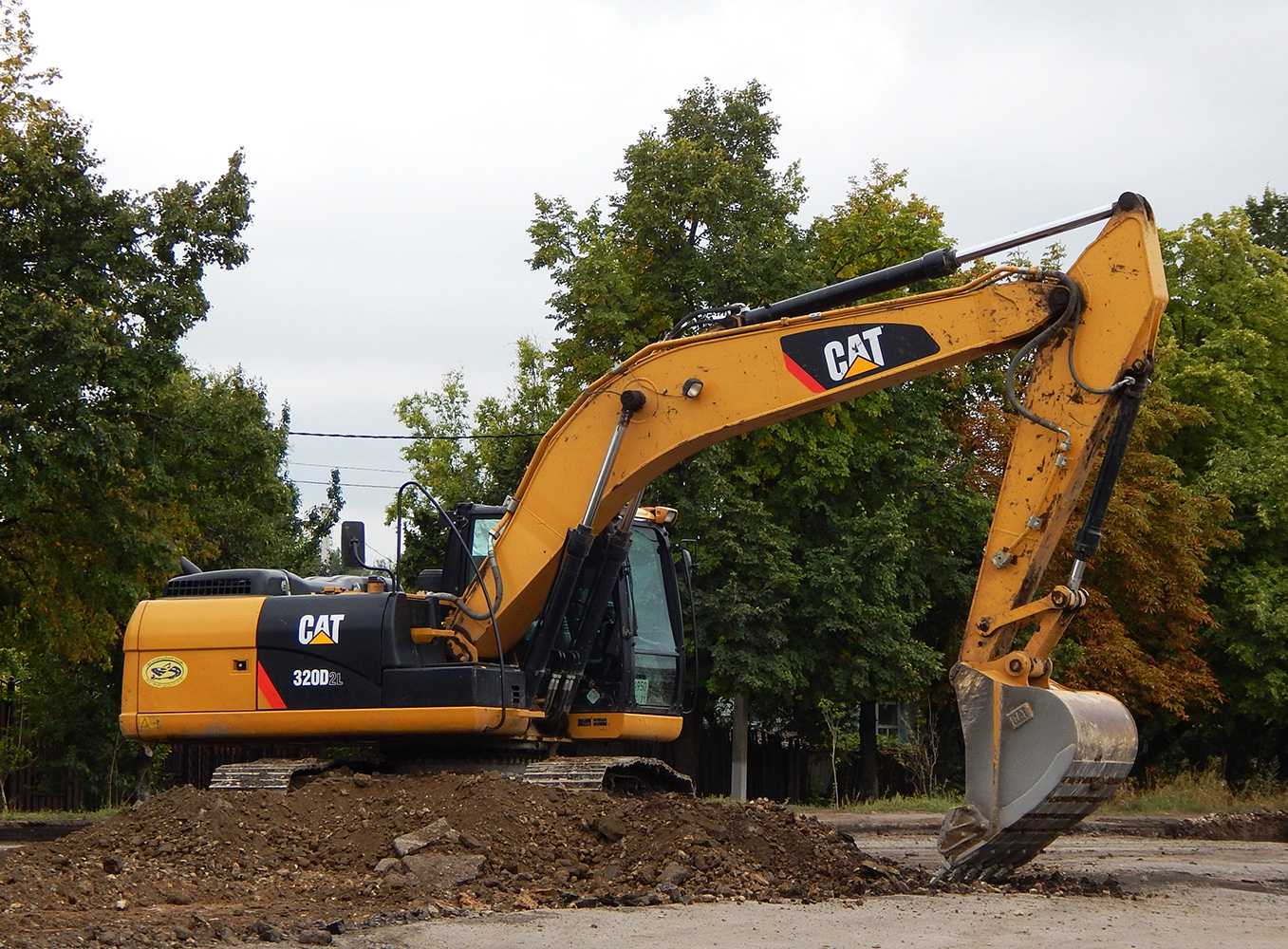

Технические характеристики
К техническим характеристикам Cat 320 относятся:
| вес | 22,1 т; |
| усилие на поворотной платформе | 62 кНм; |
| глубина рытья | 7,58 м; |
| радиус рытья | 10,68 м; |
| высота выгрузки | 1,31-7,02 м; |
| высота реза | 9,87 м; |
| вместительность рабочего органа | 0,8-1,2 м3; |
| сила на крюке | 206 кН; |
| ширина режущей кромки | 1 м. |
Расход топлива
Емкость топливного бака модели «Катерпиллер 320» составляет 290 л. Экскаватор отличается небольшим расходом топлива. Потребление горючего зависит от характера работы:
- легкий – 10-14 л/час;
- средний – 17-20 л/час;
- напряженный – 20-23 л/час.
Двигатель
Двигатель Cat 3066 ATAAC
На Катерпиллер 320 устанавливается четырехтактный шестицилиндровый силовой агрегат собственного производства мощностью 103 кВт или 140 лошадиных сил. Модель С6.4 Acert соответствует нормам Tier 2 и Stage 2 по качеству выхлопа, она имеет объем 6,4 л. Для обеспечения долговечности двигателя предусмотрена установка надежных компонентов и проверенных систем. Мотор не привередлив к качеству дизельного топлива, надежен и экономичен.
| Двигатель | Cat С6.4 Acert |
| Мощность | 103/140 кВт/л.с. |
| Охлаждающее вещ-во | жидкостное |
| Горючее | дизельное |
| Цилиндров | 6 |
| Емкость | 6,4 л |
| Объем бака | 290 л |
Диаметр каждого цилиндра составляет 102 мм.
Ходовая часть
При разработке экскаватора особое внимание было уделено раме, она характеризуется прочностью, надежностью и длительным сроком службы. Жесткость позволяет эксплуатировать технику в сложных условиях, а система амортизаторов отвечает за поглощение динамических воздействий
В стандартной комплектации спецмашина широко применяется при работе в стесненных условиях, при частых перемещениях, в том числе по неровному основанию.
Гусеничные ленты экскаватора Cat 320 производятся из стали с высокой прочностью и износостойкостью. Звездочки обеспечивают постоянно натянутое состояние полотна.
Гидросистема
Давление в гидравлической системе Cat 320DL составляет 35 МПа. В ее состав входит пара насосов, которые обеспечивают перекачку жидкости со скоростью 428 л/минуту. Это гарантирует высокую эффективность и продуктивность рытья.
К преимуществам элементов гидросистемы относятся жесткость, мощность, продолжительный срок службы, которые повышают технические характеристики машины.
Система возврата к копанию положительно сказывается на сокращении потребления мощности, длительности рабочего цикла и потерь давления в системе, повышении КПД и производительности.
Caterpillar Engines PDF service manuals free download
| Title | File Size | Download Link |
| Cat 3600 Series and C280 Series Diesel Engine Fluids Recommendation.pdf | 891.4kb | Download |
| CAT Truck Engine Programming Manual PDF.pdf | 5.5Mb | Download |
| Caterpillar – Troubleshooting for C175-16 and C175-20 Engines for Caterpillar Built Machines.pdf | 3.6Mb | Download |
| Caterpillar 3176B Engine ESTMG.pdf | 540.6kb | Download |
| Caterpillar 3208 Diesel Engine SM Manual Copy One.pdf | 150.7Mb | Download |
| Caterpillar 3208 Engine Maintenance Interval Schedule.pdf | 927.6kb | Download |
| Caterpillar 3406e, C-10, C-12, C-15, C-16 And C-18 Truck Engine Troubleshooting.pdf | 25.8Mb | Download |
| Caterpillar 3408C and 3412C Marine Generator Sets Service Manual.pdf | 488.2kb | Download |
| Caterpillar 3516 Gas Generator Set PDF Manual.pdf | 89.3kb | Download |
| Caterpillar Air Intake System.pdf | 473.2kb | Download |
| Caterpillar C11 and C13 Industrial Engines Service Manual.pdf | 1006.4kb | Download |
| Caterpillar C11, C13, C15 and C18 Industrial Engines Troubleshooting Manual PDF.pdf | 2Mb | Download |
| Caterpillar C175-16 Generator Set Engine PDF Manual.pdf | 60.6Mb | Download |
| Caterpillar C27 and C32 Generator Set Engines Troubleshooting.pdf | 2.2Mb | Download |
| Caterpillar C27 and C32 Generator Sets Engines Service Manual.pdf | 20.6Mb | Download |
| Caterpillar Diesel Engine Control Systems.pdf | 587.1kb | Download |
| Caterpillar G3516 Generator Maintenance Manual.pdf | 1.3Mb | Download |
| Caterpillar Gas Engine 351B PDF Service Manuals.pdf | 4.2Mb | Download |
| Caterpillar Marine Controls Installation Guide.pdf | 6.8Mb | Download |
| Caterpillar Model D100-6S Diesel Generator Set PDF manual.pdf | 3Mb | Download |
| Caterpillar Owners Manual Sr4 Hv Generators.pdf | 1Mb | Download |
| Caterpillar SR4B Generators Operation and Maintenance Manual PDF.pdf | 1.3Mb | Download |
| Troubleshooting the Caterpillar 3116 Fuel System.docx | 289.8kb | Download |
Назначение
Данная модель зачастую используется в крупных строительных организациях, промышленных отраслях; горных производствах; карьерах и месторождениях.
Caterpillar 330 предназначен для выполнения таких работ, как рытье траншей и котлованов; разрыхление скальных пород и промерзших грунтов; уплотнение рыхлого грунта; бурение различных по глубине и диаметру скважин; погрузка и разгрузка; создание насыпей грунта и других сыпучих материалов; разравнивание рабочей территории; очистка рабочих площадок от производственного мусора; разработка карьеров; выемка грунта вскрытие асфальтированных и бетонированных покрытий; разрушение бетонных и железобетонных сооружений.
Погрузчики
Эта категория экскаваторов «Катерпиллер» сходит с конвейера более 30-ти лет. Последнее поколение серии F создано с использованием современных инженерных решений, которые гарантируют многофункциональность и высокую производительность при низком расходе горюче-смазочных материалов.
Чтобы обеспечить максимальную выгоду от эксплуатации машины, конструкторы предусмотрели возможность эксплуатации различных навесных приспособлений. В данный перечень входит такое оборудование:
- разнообразные погрузочные ковши;
- гидравлические молоты;
- рыхлители;
- трамбовщики;
- захваты для бревен;
- отвалы;
- дорожные щетки и тому подобное.
На отечественный рынок в настоящее время поставляется несколько разновидностей экскаваторов-погрузчиков Cat. Самый компактный из них маркируется кодом 422-F2, обладает рабочим показателем мощности почти 60 кВт (масса — 7,5 т). Самая большая модификация — 70,9 кВт, весом 9,6 тонны. Указанные модели предназначены для ремонта подземных коммуникаций, благоустройства и очистки ливневых трасс, уборки снега и мусора.
Назначение
Катерпиллар 330Д предназначен для работы на месторождениях, горных промышленностях, карьерах, строительстве каких-либо масштабных объектов, а также и в прокладке дорог. Как правило, экскаватор выполняет разрыхление затвердевших или же мерзлых грунтов и скальных пород, рытье траншей, котлованов и их засыпание, разравнивание площади рабочей территории, погрузка и разгрузка сыпучих материалов (чаще всего это рыхлый грунт), а также и проведение демонтажных работ бетонных и железобетонных сооружений.
Стоит отметить, что на базе данной модели производителем были построены машины, которые позволили расширить спектр выполняемых им задач. А именно это Caterpillar 330UND (расшифровывается как Ultra High Demolition), который предназначен исключительно для демонтажных работ и полного сноса; Caterpillar 330LR (расшифровывается как Long Reach), предназначенный для профилирования откосов; Caterpillar 330DC (расшифровывается как Ditch cleaner), который служит для очистки дна водоемов и рек. Помимо всего этого были также разработаны модели оснащенные вибропогружателями.
Технические характеристики
Характеристики ковша:
- Тип устанавливаемого ковша – обратная лопата.
- Наименьшая вместимость устанавливаемого ковша – 0.44 метра кубических.
- Наибольшая вместимость устанавливаемого ковша – 1.75 метра кубических.
- Количество зубьев на нижней режущей кромке – 5.
- Максимальная глубина копания – 6590 миллиметров.
- Максимальная высота разгрузки ковша – 6680 миллиметров.
- Минимальная высота разгрузки ковша – 1310 миллиметров.
- Максимальная досягаемость ковша по уровню грунта – 10210 миллиметров.
Характеристики двигателя
- Тип устанавливаемого двигателя – рядный, дизельный.
- Марка двигателя – C9 ALERT.
- Производитель двигателя – Caterpillar.
- Количество цилиндров – 6.
- Суммарный рабочий объем – 8800 кубов.
- Номинальная мощность на выходе – 200 киловатт/272 лошадиные силы (при 1800 об/мин).
- Номинальная частота вращения коленчатого вала – 1800 оборотов в минуту.
- Тип системы охлаждения – промежуточная, жидкостная.
- Тип системы впрыска – прямой впрыск топлива.
- Диаметр цилиндров – 112 миллиметров.
- Ход поршней – 149 миллиметров.
- Тип турбонадува – механический компрессор.
- Объем бака системы охлаждения – 40 литров.
- Общее содержание масла в двигателе – 38 литров.
- Наименьший расход топлива за один рабочий час при небольших нагрузках – 12 литров.
- Наибольший расход топлива за один рабочий час при небольших нагрузках – 16.2 литров.
- Наименьший расход топлива за один рабочий час при средних нагрузках – 16.8 литров.
- Наибольший расход топлива за один рабочий час при средних нагрузках – 21 литров.
- Наименьший расход топлива за один рабочий час при высоких нагрузках – 23 литров.
- Наибольший расход топлива за один рабочий час при высоких нагрузках – 25.7 литров.
- Наименьшая скорость самостоятельного передвижения – 3.2 километра в час.
- Наибольшая скорость самостоятельного передвижения – 5.5 километров в час.
Навесное оборудование
В стандартную комплектацию входит установка системы быстрой замены рабочих органов. Цена Cat 320 зависит от модификации и комплектации машины. Установка некоторых сменных агрегатов производится посредством адаптера. Универсальность экскаватора обусловлена возможностью установки:
- бура, используемого с грунтами любой категории. С ним машина может работать на строительной площадке и месте разработки полезных ископаемых. Для его установки требуется адаптер;
- гидравлических ножниц, которые используются при сносе строительных объектов. Они характеризуются большим усилием, за счет которого осуществляется разрушение конструкций на основе бетона, а также рельс. За счет установки ротатора обеспечивается максимальная точность и возможность выставления угла наклона рабочего органа. Монтаж производится с помощью адаптера;

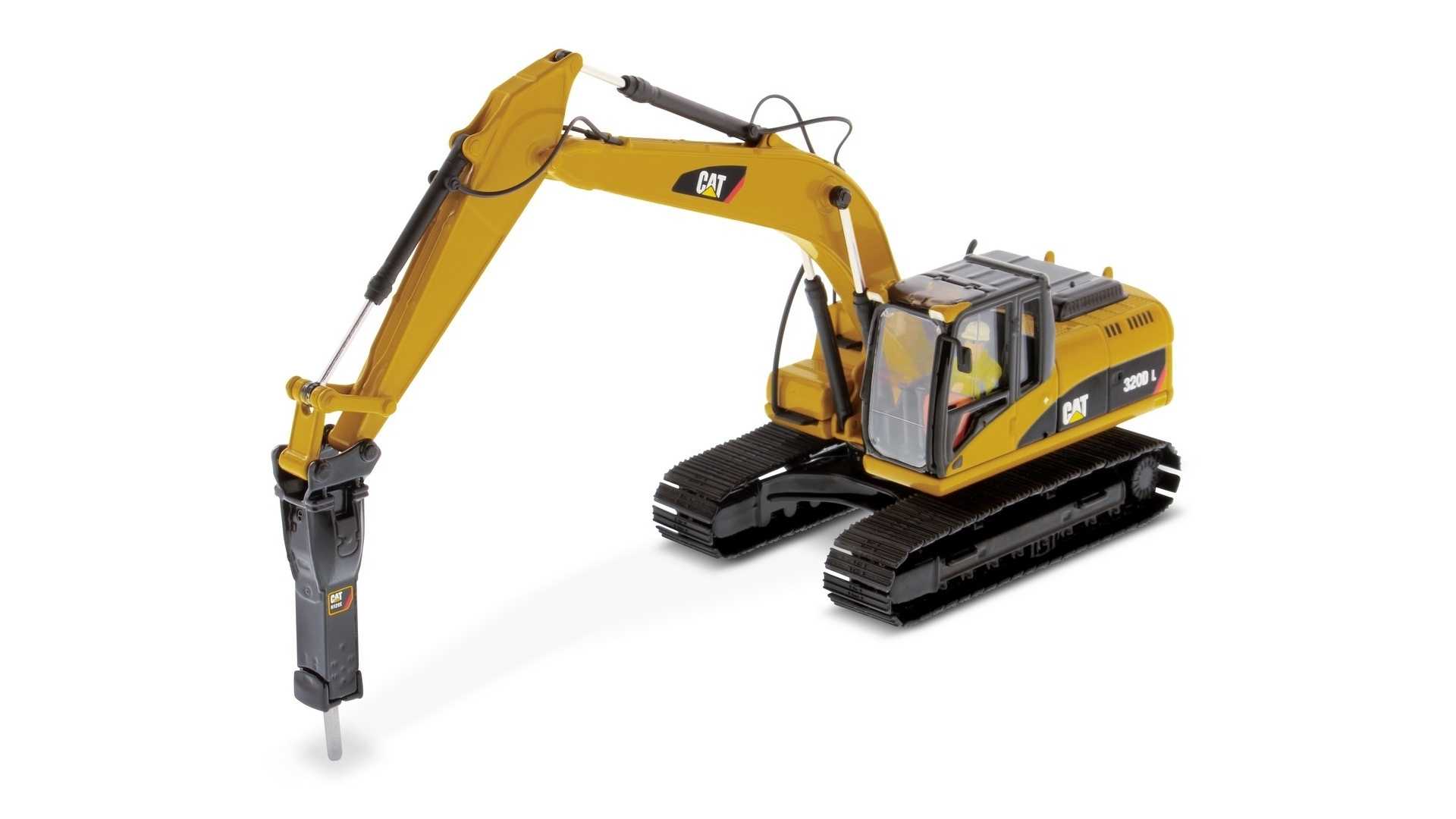

- гидромолота, который используется при демонтажных работах с конструкциями и материалами на основе бетона и асфальтобетона. Установка производится через адаптер;
- ковша для земляных работ, который входит в базовую комплектацию Кат 320. Данные ковши отличаются по объему, размерам, назначению и количеству зубьев. Для установки не требуется адаптер;
- ковша для планировки территорий, он может производить погрузочно-разгрузочные операции с сыпучими материалами. Агрегат не оборудуется зубьями, имеет несколько увеличенную ширину по сравнению со стандартным рабочим органом. Монтаж не требует применения адаптера;
- фронтального отвала, который используется для очистки и планировки территорий при условии наличия рыхлых грунтов. Входит в стандартную комплектацию нескольких модификаций, может устанавливаться опционально.
Состояние ответственных металлоконструкций
Перейдем к рассмотрению металлоконструкций экскаватора CAT 330DL. Его эксплуатационная масса составляет 35 тонн. Максимальный радиус рабочей зоны 11,6 метра. Наибольшая глубина землеройных работ 8 метров. Конструкция экскаватора снабжена усиленным ковшом с удлиненными зубьями для тяжелых условий работы, объем 1,99 м3. Устройство быстрой смены навесного оборудования существенно облегчает переход от одного вида работ к другому. Ширина экскаватора 3,3 метра, а транспортная длина достигает 11,5 метров. Также, здесь используется пакет для запуска в холодную погоду: батареи повышенной емкости, антифриз -50 оС. Металлоконструкции Caterpillar находятся в замечательном состоянии, нет и следа прогибов или трещин. Состояние ответственных металлоконструкций. 5 баллов!
Обзор модельного ряда
Лучше всего, эволюцию гусеничных экскаваторов CATERPILLAR можно проследить на примере модели 330, на базе которого, было выпущено около 30 модификаций, предназначенных для выполнения работ любой сложности.
Для начала, рассмотрим технические характеристики базовой модели. Основные параметры CATERPILLAR 330 будут выглядеть так:
CATERPILLAR 330 LC
На базе прототипа, была создана модификация CATERPILLAR 330 LC. При аналогичных технических параметрах, модель получила удлинённую тележку, на что указывает индекс «LC»: LONG CARRIAGE.
CATERPILLAR 330B
Для выполнения тяжёлых работ была создана модификация CATERPILLAR 330B, которая вышла в комплектации:
- L.
- L ME.
- L SLR.
- L UHD.
- LC.
- LN.
- LN ME.
- L/LN.
- MH.
Для этой серии была полностью переработана система гидравлики, что обеспечило большее усилие отрыва. Помимо этого, индексы в названии техники указывают на такие изменения конструкции: «UHD» – штатно комплектуется ковшом для тяжёлых условий эксплуатации, «SLR» – SUPER LONG REACH, что означает увеличенную рукоять стрела и соответственно больший радиус действия, «MH» – механизм подъёма кабины.
CATERPILLAR 330C
CATERPILLAR 330C
Интересной вариацией выглядит модель CATERPILLAR 330C, которая вышла в такой комплектации:
- L.
- L ME.
- LN.
- LN ME.
- CL LR.
- CL
Как видно из маркировки, машина выпускается на рынок с удлинённой гусеничной тележкой и разными вариантами стрелы. Индекс «C» указывает на то, что у техники сокращённый радиус поворота рабочей платформы. Противовес экскаватора практически не выступает за границы гусеничного полотна, что обеспечивает выполнение работ на ограниченных пространствах.

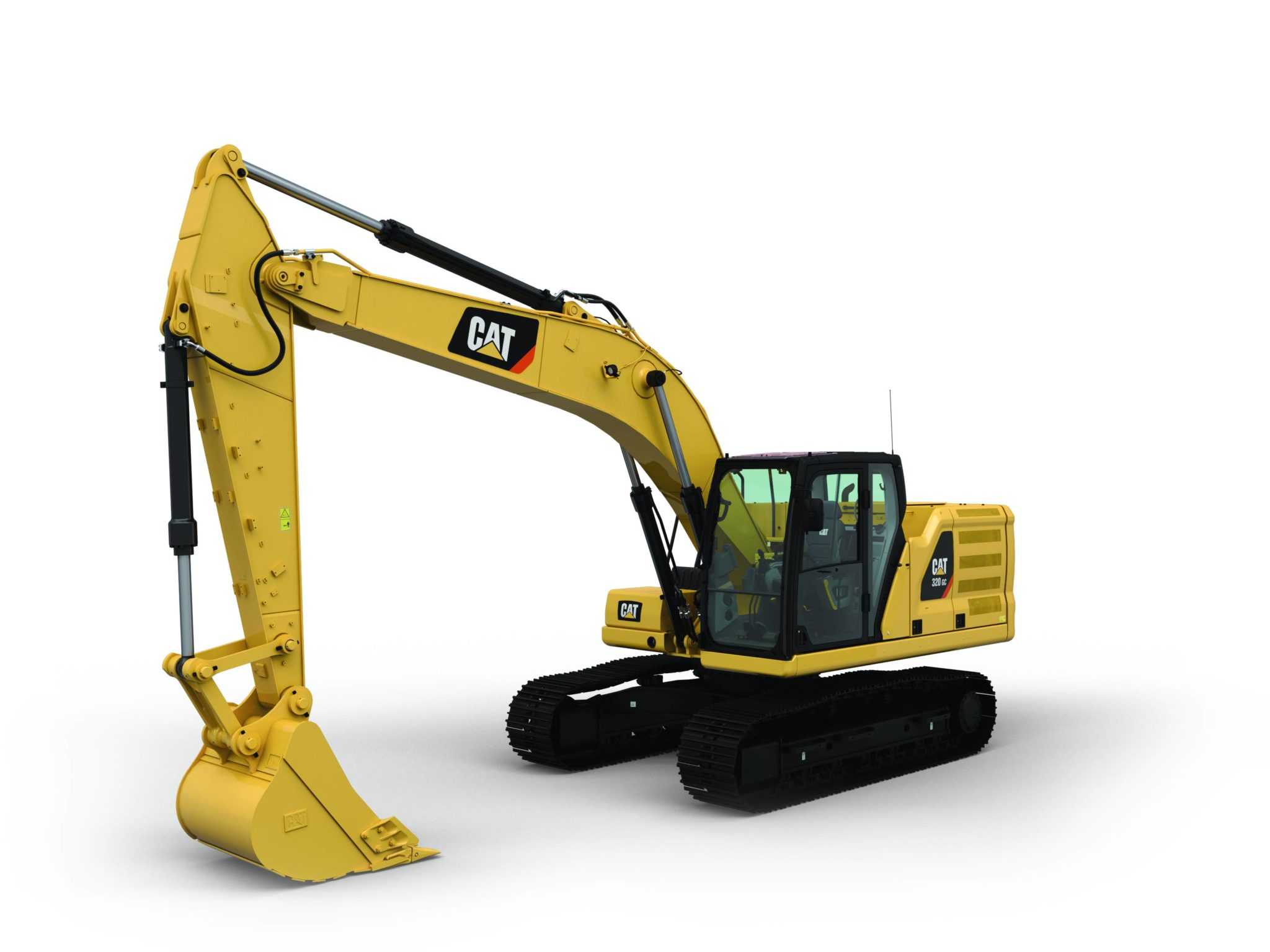

CATERPILLAR 330D
- ES.
- ES VA.
- L VA.
- L.
- L ME.
- L VA.
- LN.
- LN ME.
- LN VA.
- MH.
Здесь можно отметить маркировку «ES», что означает укороченный противовес и индекс «VA», означающий установку стрелы для выполнения тяжёлых работ, повышающую устойчивость экскаватора на 6%.
Ещё одной вариацией базовой модели является экскаватор с повышенной устойчивостью при выполнении работ CATERPILLAR 330L. Экскаватор имеет штатно удлинённую рабочую тележку и увеличенный радиус действия.
Стрелы и рукояти
Конструкция стрел и рукоятей обеспечивает высокую производительность и эффективность при любом типе работ.
Стрелы, рукояти и навесное оборудование. Экскаватор 330D / 330DL – универсальная машина, предназначенная для самых разнообразных работ. Для достижения максимальной эффективности он может оснащаться разнообразными стрелами и рукоятями.
Стрелы и рукояти. Существует три типа различающихся длиною стрел и восемь типов рукоятей, что позволяет создавать различные конфигурации, применимые в самых разных областях.
Стрелы. Для обеспечения прочности при длительной эксплуатации поперечное сечение стрел увеличено, внутри коробчатой конструкции размещены усиливающие пластины.
Рукояти. Рукояти изготовлены из высокопрочной стали и отличаются увеличенным поперечным сечением. Внутри коробчатой конструкции предусмотрены усиливающие пластины. Нижняя часть рукоятей оснащена дополнительной защитой.
Удлиненная стрела. Улучшенная конструкция удлиненной стрелы позволяет увеличить размеры рабочей зоны. Она может использоваться со следующими четырьмя типами рукоятей.
Усиленная удлиненная стрела длиной 6,5 метра обладает повышенной прочностью, что необходимо при особо тяжелых работах.
Стрела для массовых земляных работ позволяет увеличить производительность. Она обеспечивает большее усилие на кромке ковша и позволяет работать с ковшами большего объема.
Оси шарниров. Для обеспечения надежности и долговечности оси шарниров были увеличены в размерах. Для защиты от износа и коррозии на них наносится хромовое покрытие значительной толщины.
Рычажный механизм ковша. Рычаг гидроцилиндра увеличивает срок эксплуатации и грузоподъемность машины в ключевых положениях подъема, он также более прост в использовании, чем подъемная проушина, которая применялась ранее.
Колесные экскаваторы погрузчики Катерпиллер
Колесные экскаваторы имеют ряд преимуществ перед классическими машинами. Они применяются там, где другая техника не рентабельна. Например, колесный погрузчик незаменим при рытье траншей, канав и транспортировке сыпучего материала. Эту работу выполняют экскаваторы-погрузчики.
Среди погрузчиков экскаваторного ряда можно выделить следующие модели:
- экскаватор-погрузчик caterpillar 428F;
- экскаватор-погрузчик caterpillar 428E;
- экскаватор-погрузчик Caterpillar 434F.
Колесный экскаватор погрузчик caterpillar 428F используется при землеройных работах, в сельском хозяйстве, при разгрузочных и погрузочных работах, в горнодобывающей области, строительных работах и мелком производстве.
Технические параметры погрузчика:
- Погрузчик Катерпиллер 428F имеет длину 5,81 м.
- Ширина — 2,35 м.
- Колесная основа — 2,2 м.
- Глубина копания — 5,7 м.
- Грузоподъемность — 3,3 т.
- Объем бака для горючего — 160 л.
- Расход топлива — от 7 до 9 л/час, а при тяжелой работе — от 12 до 16 л/час.
- Двигатель — 4-цилиндровый.
Рыночная цена данной модели варьируется в пределах 4 млн. руб.
Рассмотрим колесный экскаватор погрузчик Катерпиллер 428E. Благодаря гидравлической системе с аксиально-поршневым насосом и клапанами разделения потока уменьшается топливный расход, происходит смазка деталей и затрачивается минимум усилий на управление техникой.
Максимальная скорость передвижения катапиллера — 40 км/ч. Экскаватор-погрузчик Caterpillar 428E оборудован 4 скоростями и системой зубчатого колеса. На данном агрегате предусмотрены и телескопическая стрела, и обычная рукоять. В стандартном состоянии рукоять поднимает груз на высоту 3,8 м, а в выдвинутом состоянии — на 4,5 м.
В данной модели отличная система охлаждения двигателя, которая позволяет машине работать при температуре до +50ºС.
Цена данной модели зависит от состояния техники.
Рассмотрим особенности и описание колесного экскаватора-погрузчика Caterpillar 434F.
Технические характеристики:
- Масса данной машины — 9,5 т.
- На экскаваторе установлен стандартный дизельный двигатель CAT 3054C DIT и дополнительный двигатель той же модели.
- Для охлаждения воздуха установлен двигатель Cat 4,4 с турбонаддувом.
Преимуществами данной модели являются:
- Стрела нового поколения, еще больше повышающая производительность работ.
- Гидравлическая система, автоматически поставляющая нужное количество жидкости, необходимой для работы и плавного управления.
- Удобство технического обслуживания, предполагающее блок охлаждения на шарнирах, легко открывающийся капот, нехитрая система регулирования опор и стрелы.
- Для снижения риска попадания пыли в кабине установлен воздушный фильтр.
- Неметаллический бак для горючего объемом 160 л вместе с двигателем дает возможность увеличить интервал между заправками. Исключен риск появления внутренней коррозии бака и образования конденсата.
Если машина б/у (бывшая в употреблении) и находится в хорошем состоянии, то цена ее будет в пределах 3,5-3,9 млн.руб.
Отзывы людей, имеющих дело с техникой данного производителя, положительные. Их устраивает и качество машин и точность исполнения поставленных задач. Немаловажным фактором при выполнении строительных работ является хороший обзор из кабины и комфортные условия для водителя.
