Монтаж турбины

Конструкция турбин

Модель одной ступени паровой турбины

Паровая турбина с раскрытым статором. На верхней части статора видны лопатки соплового аппарата.

Ступень турбины состоит из двух основных частей.
Рабочего колеса — лопаток установленных на роторе(подвижная часть турбины), которое непосредственно создаёт вращение.
И Соплового аппарата — лопаток установленных на статоре (неподвижная часть турбины), которые поворачивают рабочее тело для придания потоку необходимого угла атаки по отношению к лопаткам рабочего колеса.

По направлению движения потока рабочего тела различают аксиальные паровые турбины, у которых поток рабочего тела движется вдоль оси турбины, и радиальные, направление потока рабочего тела в которых перпендикулярно оси вала турбины. Центробежные турбины (турбокомпрессоры) также выделяют как отдельный тип турбин.

По числу контуров турбины подразделяют на одноконтурные, двухконтурные и трёхконтурные. Очень редко турбины могут иметь четыре или пять контуров. Многоконтурная турбина позволяет использовать большие тепловые перепады энтальпии, разместив большое число ступеней разного давления.

По числу валов различают одновальные, двухвальные, реже трёхвальные, связанных общностью теплового процесса или общей зубчатой передачей (редуктором). Расположение валов может быть как коаксиальным так и параллельным с независимым расположением осей валов.

В местах прохода вала сквозь стенки корпуса установлены концевые уплотнения для предупреждения утечек рабочего тела наружу и засасывания воздуха в корпус.

На переднем конце вала устанавливается предельный регулятор (регулятор безопасности), автоматически останавливающий (замедляющий) турбину при увеличении частоты вращения на 10—12 % сверх номинальной.

Главные конструктивные особенности турбомотора

Турбина чаще всего имеет форму «улитки», размещается во фронтальной части агрегата. Если вы не знаете, как отличить турбированный двигатель от атмосферного, здесь все просто: ищите «улитку» под капотом. Обычно не заметить ее сложно, так как она выбивается из монолитных очертаний самого агрегата.

Схема работы турбокомпрессора

Стандартная конструкция подразумевает подключение компрессора к системе выхлопа. Выхлопные газы раскручивают крыльчатку устройства, что позволяет компрессору нагнетать более высокое давление воздуха в системе. Это изменяет характеристики топливной смеси и влияет на работу ЭБУ. Так мотор прямо во время поездки меняет свои характеристики.

Проблема заключается в том, что турбокомпрессор – очень нежная деталь. Поэтому при любой аварии она ломается. Также после 100-150 тысяч км эксплуатации часто требуется замена турбины. Еще одна неприятность – использование некачественных масел в двигателе. В этом случае турбина плохо смазывается и очень быстро выходит из строя.

Принцип работы турбированного двигателя

Турбированный двигатель (будь то бензиновый или дизельный) конструктивно имеет некоторые отличия от своего атмосферного аналога. Главной особенностью любого турбированного двигателя является турбокомпрессор. Данное устройство состоит из специального вентилятора и турбины. Компрессор подключается к выхлопной системе автомобиля и через систему специальных труб принимает часть выхлопного газа на лопасти турбины. Турбина раскручивается под давлением, создаваемым выхлопным газом и приводит в движение вентилятор компрессора. Компрессор закачивает под давлением большое количество воздуха.

Увеличение количество и давление воздуха способствует лучшему сгоранию топлива, а значит, увеличению мощности двигателя. Таким образом, при меньшем объеме, турбированный двигатель способен иметь больше лошадиных сил, чем больший по объему атмосферный мотор.

Охлаждение турбированного двигателя отличается от охлаждения атмосферного. Прежде всего, в таких двигателях вместо радиатора применяется специальное устройство – интеркуллер. Он представляет собой тот же радиатор, однако в нем, вместо ОЖ циркулирует воздух. Иногда интеркуллер может дополняться вентилятором, для эффективности охлаждения потоком воздуха.

Установка турбины на атмосферный двигатель: перечень деталей

Очевидно, что местом установки турбины на атмосферный двигатель должно быть отверстие для подачи воздуха к месту сгорания смеси. Перечень деталей и алгоритм сборки основывается на этом постулате:

  1. необходима собственно турбина;
  2. коллектор для выхлопа отработанного воздуха, вращающего компрессор;
  3. интеркулер для охлаждения воздушной смеси перед подачей в двигатель авто;
  4. набор алюминиевых трубок с хомутами, цена которых невелика, но значение огромно, для монтажа воздушной магистрали;
  5. трубки для охлаждающей жидкости и масла;
  6. соединение с системой выхлопа, труба даун-пайп;
  7. форсунки высокой продуктивности для подачи более богатой смеси;
  8. блок электроники (ЭБУ), ибо другой алгоритм работы требует особых настроек.

Принцип работы турбокомпрессора

ТУРБОКОМПРЕССОР — Это лопастная машина, позволяющая использовать энергию выхлопных газов для нагнетания воздуха или топливовоздушной смеси в двигатель внутреннего сгорания — наддува.

В своей работе турбокомпрессор использует энергию отработавших газов. Эта энергия вращает турбинное колесо которое связано, через вал ротора с компрессорным колесом. Компрессорное колесо сжимает воздух и нагнетает его в цилиндры.

Фактически компрессорная часть турбомотора – это рассмотренный выше центробежный нагнетатель, только приводится в действие он энергией газов. Скорость вращения газовой турбины очень высока (до 200 000 об/мин)

В процессе работы турбина и воздух проходящий через неё сильно нагревается. Это происходит как за счет сжатия воздуха, так и за счет высокой температуры отработанных газов. (Нагрев выхлопных газов в бензиновом моторе может достигать 1000°С)
Приходится охлаждать и саму турбину — подводя масло и охлаждающую жидкость, и выходящий воздух — для этого ставят интеркулер.

Атмосферный мотор – преимущества и недостатки

Прежде чем принять решение, какой двигатель лучше – атмосферный или турбированный, стоит рассмотреть технологии классического агрегата. Существуют мифы, что атмосферники менее требовательны к качеству масла, лучше прогреваются, дольше служат. Все очень условно, это зависит от конструкции мотора, его производителя и использованных технологий.

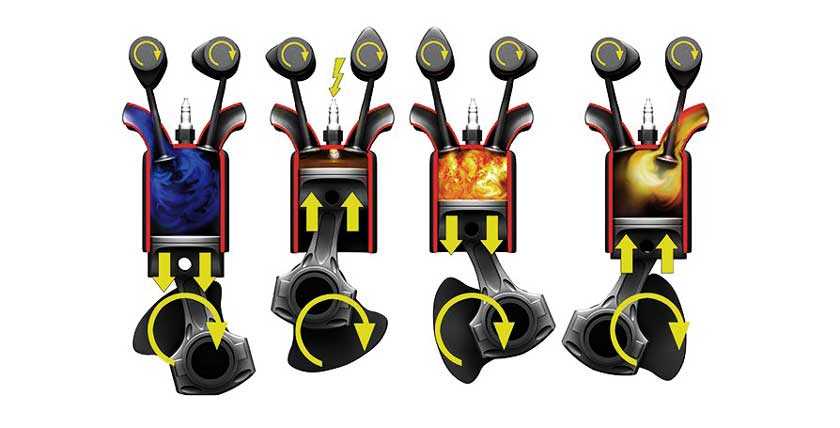

Схема работы поршней атмосферного двигателя внутреннего сгорания

Атмосферный агрегат хорош с точки зрения
ресурса, но плохое масло может быстро убить это преимущество. Такой мотор менее
эластичен, при том же самом объеме он может дольше разгонять автомобиль, хуже
взаимодействовать с любыми коробками передач и менее эффективно использовать
топливную смесь.

Преимущества атмосферников зависят от их
конструкции. Если у агрегата тонкие стенки блока цилиндров, слишком малый
объем, плохая сборка, то он прослужит недолго. Если же у вас объемистый хороший
двигатель, то и ресурс его будет длительным.

Но в эти моторы производители практически не
инвестируют, поэтому технологии стоят на месте. Будущее уже ушло в сторону
гибридов и электромобилей, так что атмосферники доживают последние годы.

Сравнение эффективности и расхода топлива

Для многих покупателей важным принципом оценки эффективности остается экономичность

Важно решить, какой двигатель экономичнее, – турбированный или атмосферный. Здесь преимущества будут у современных технологий

Но нужно понимать, что экономичность сильно зависит от режимов эксплуатации. Также экономичность стоит рассматривать с точки зрения обслуживания и ремонта, и в этом плане классические атмосферники пока оказываются более эффективными.

Затраты топлива в процентном соотношении

Можно выделить такие факторы расхода
топлива на двух типах моторов:

  1. Атмосферники потребляют гораздо больше
    топлива в городском режиме с постоянным изменением оборотов. Они не успевают
    подстраиваться под нужный режим.
  2. На трассе оба агрегата хорошо показывают
    себя с точки зрения расхода, здесь турбина практически не будет включаться в
    работу, так что и разница не слишком заметная.
  3. При работе на автомате турбированный
    двигатель лучше, так как он более эластичный и позволяет подстраивать режим
    поездки под характеристики коробки передач.
  4. Для очень объемистых моторов свыше 3
    литров турбокомпрессор является излишеством, они не получат больше
    эластичности, а вот проблем с обслуживанием будет больше.
  5. Некачественные турбины – это настоящая
    проблема для владельца. Они могут сэкономить пару литров топлива в месяц, но
    затем потребуют десятки тысяч рублей на ремонт и обслуживание.

Как видите, разница между этими агрегатами
есть, но нужно выбирать тот тип, который подходит для ваших режимов
эксплуатации. Тогда и преимущества будут более заметны.

Как работает турбонаддув в машине

Энергия отработанных выхлопных газов в двигателе направляется на турбинное колесо нагнетателя, которое под воздействием газов вращается в своем корпусе, имеющем особую форму для улучшения кинематики прохождения выхлопных газов.

Температура здесь весьма высока, а потому корпус и сам ротор турбины вместе с ее крыльчаткой выполняются из жаропрочных сплавов, способных выдерживать длительное высокотемпературное воздействие. Также в последнее время для этих целей используются керамические композиты.

Компрессорное колесо, вращаемое за счет энергии турбины, осуществляет всасывание воздуха, его сжатие и последующее нагнетание в цилиндры силового агрегата. При этом вращение компрессорного колеса также производится в отдельной камере, куда попадает воздух после прохождения через воздухозаборник и фильтр.

Видео — для чего нужен турбокомпрессор и как он работает:

Как турбинное, так и компрессорные колеса, как уже говорилось выше, жестко закрепляются на роторном валу. При этом вращение вала производится с помощью подшипников скольжения, которые смазываются моторным маслом из основной системы смазки двигателя.

Подача масла к подшипникам производится по каналам, которые располагаются непосредственно в корпусе каждого подшипника. Для того, чтобы герметизировать вал от попадания масла внутрь системы, используются специальные уплотнительные кольца из жаростойкой резины.

Безусловно, основной конструктивной сложностью для инженеров при проектировании турбонагнетателей является организация их эффективного охлаждения. Для этого в некоторых бензиновых моторах, где тепловые нагрузки наиболее высоки, нередко применяется жидкостной охлаждение нагнетателя. При этом корпус, в котором расположены подшипники, включается в двухконтурную систему охлаждения всего силового агрегата.

Еще одним важным элементом системы турбонаддува является интеркулер. Его предназначением выступает охлаждение поступающего воздуха. Наверняка многие из читателей этого материала зададутся вопросом о том, зачем охлаждать «забортный» воздух, если его температура и так невелика?

Ответ кроется в физике газов. Охлажденный воздух увеличивает свою плотность и, как результат, возрастает его давление. При этом конструктивно интеркулер представляет собой воздушный либо жидкостный радиатор. Проходя через него, воздух снижает температуру и увеличивает свою плотность.

Важной деталью системы турбонаддува автомобиля выступает регулятор давления наддува, представляющий собой перепускной клапан. Он применяется с целью ограничить энергию отработавших газов двигателя и направляет их часть в сторону от колеса турбины, что позволяет регулировать давление наддува

Привод клапана может быть пневматическим или электрическим, а его срабатывание осуществляется за счет сигналов, получаемых от датчика давления наддува, которые обрабатываются блоком управления двигателем автомобиля. Именно электронный блок управления (ЭБУ) подает сигналы на открытие или закрытие клапана в зависимости от данных, получаемых датчиком давления.

Помимо клапана, регулирующего давление наддува, в воздушном тракте непосредственно после компрессора (где давление максимально) может монтироваться предохранительный клапан. Целью его использования является защита системы от скачков давления воздуха, которые могут быть в случае резкого перекрытия дроссельной заслонки двигателя.

Избыточное давление, возникающее в системе, стравливается в атмосферу с помощью так называемого блуофф-клапана, либо направляется на вход в компрессор клапаном типа bypass.

Можно ли сделать электро вариант своими руками

Гипотетически можно, причем многие такое устанавливают на свой автомобиль. Лично я также задумывался над установкой на свой авто, но цена меня остановила.

Вам нужно решить рад пунктов:

1) Однозначно установка мощного генератора, что на иномарку уже дорого.

2) Мощный и компактный электромотор, желательно бесколлекторный именно он отдает большие обороты при оптимальном потреблении энергии. Лично я видел такие для компактных моделей, однако мощностью от 0,5 Квт стоит также не дешево.

3) Крыльчатка и корпус. Также нужно сделать самому либо купить, для максимального нагнетания воздуха. Также непростая задача.

4) Ну и конечно стабилизатор или инверторы, для питания электромотора.

Задачи не простые, на некоторые иномарки нет мощных генераторов, так что сделать очень сложно!

Но многие умельцы, в гараж устанавливают на свои автомобили, прирост мощности действительно можно достичь до 20 – 30 %.

Причем многие ставят дополнительный датчик потребления воздуха в патрубок перед турбиной, он «видит» прокачиваемый объем и автоматически регулирует большую подачу топлива (подает значения в ЭБУ), для обогащения топливной смеси. Так что прошивка может и не понадобиться.

Если подвести итог, получается – электро турбина на авто, это возможно, даже скажу больше ее можно сделать своими руками, однако не все так просто и часто «игра не стоит свеч». Ведь вам нужно переделать не только электро систему автомобиля, но и систему подачи топлива, возможно нужна прошивка ЭБУ.

Источник

Что нужно для того чтобы поставить турбину?

Турбина это сложное техническое устройство, которое позволяет развивать двигателю большую мощность. Установка турбины на атмосферный двигатель является доступной доработкой для улучшения динамических характеристик автомобиля.

Данное устройство устанавливается на некоторые автомобили с завода, но далеко не на все. В последнее время, очень популярны бензиновые малолитражки с мотором 1.2 или 1.4 и установленной на них турбиной. Примечательно, что расход топлива у них в городском цикле редко превышает 7 литров, а вот мощности хватит, чтобы уделывать со светофоров средние атмосферники.

Бюджетный вариант своими руками

Если есть желание и средства сделать машину мощнее, стоит обратиться к профессионалам в специализированные тюнинг-ателье. Улучшение своими руками тоже возможно, но при наличии гаража и оборудования как минимум. Одно дело копаться в отцовской подаренной копейке для катания по району, другое дело, если речь идёт о тюнинге дорогих автомобилей, ведь без специальных знаний и умений навредить машине легче, чем улучшить мощностные показатели.

Но добиться увеличения мощности можно без космических вложений и даже своими руками. Вспомните, как давно вы меняли фильтра, свечи, жидкости и делали диагностику. Попробуйте заливать более качественное топливо и масло. Почистите дроссельную заслонку, загляните и прочистите впуск, проверьте компрессию в двигателе. Всё это влияет на мощность и динамику автомобиля, на расход топлива и удовольствие от езды.

Возможные последствия

Ресурс агрегатов непременно уменьшится, если они подверглись изменениям. Готовьтесь чаще диагностировать авто, покупать дорогостоящие детали

Всякое вмешательство в заводскую конструкцию и настройку ведёт к этому.
Посчитайте и прикиньте в уме, что Вы хотите от автомобильного тюнинга, что для Вас важно. Иногда дешевле, легче и выгоднее купить просто новый автомобиль помощнее.
Если речь идёт о тюнинге автомобиля, находящегося на гарантии, то всякое вмешательство в заводское состояние повлечёт снятие автомобиля с гарантийного обслуживания.
Большинство серьёзных улучшений влечёт за собой увеличение расхода топлива, это тоже учитывайте.

Турбины Garrett

Широкое распространение в использовании на серийных дизельных и бензиновых двигателях получили турбины Garrett, которые производятся на 14 заводах по всему миру. Они так же активно используются в автоспорте и тюнинге. Имеются турбины Garrett не только с подшипниками скольжения (бронзовые втулки) как на ТКР, но и с шарикоподшипниками, которые имеют обозначение с буквой «R», например GT42R. Шарикоподшипники менее чувствительны к масляному голоданию, повышенным оборотам, имеют меньшее трение, и соответственно быстрее раскручиваются. Так же имеются турбины с каналом для охлаждения подшипника с помощью охлаждающей жидкости, что благоприятно сказавается на их сроке службы.

Турбированный двигатель, плюсы и минусы

Сначала о преимуществах:

  1. Возможность с малого объема “выжать” большую мощность, зачастую это 100 л.с. на каждый литр объема.
  2. Крутящий момент уже с холостых оборотов дает уверенную тягу, но только в случае, если турбина маленькая, она раскручивается быстрее.
  3. Диапазон крутящего момента широкий.
  4. Расход топлива, при одинаковой мощности с атмосферным моторов, явно ниже.
  5. Возможность увеличивать мощность с помощью прошивки на 20-30% без вреда ресурсу и комфорту движения.

Недостатки:

  1. Ресурс турбины современных авто едва достигает 100 тыс.км.
  2. Возникновение «турбоямы», процесса между провалом и резким набором скорости из-за ожидания раскрутки турбины.
  3. Стоимость ремонта дороже, обслуживать двигатель нужно чаще.
  4. Возрастает потребность в качественном масле и топливе.

Сила воздуха

Из курса физики мы знаем, что пламя костра горит сильнее, быстрее и при более высокой температуре, если в него надувать воздух. Стоит помахать над шашлыками веером, как угли разгорятся ярче. Если переусердствовать, то мясо даже подгорит. Так же и в моторе. Чем сильнее вкачивать воздух, тем горячее и быстрее будет горение топлива.

При большом количестве кислорода бензин сгорает быстро и почти полностью, благодаря чему остаточные газы содержат меньше вредных веществ. Топливо преобразуется в энергию, и КПД растет. И чем больше воздуха, тем меньше бензина потребуется для осуществления мотором запланированной работы. Поэтому становится возможным сделать мотор компактнее при сохранении мощности.

К примеру, 1,4-литровые турбированные двигатели сейчас развивают ту же мощность, что и 2,0-литровые атмосферные агрегаты, а по крутящему моменту существенно их превосходят. Потребление топлива у них тоже сокращается. К примеру, у кроссовера KIA Sportage 2,0-литровый атмосферный мотор в городском ритме потребляет 10,9 л бензина на 100 км пути, а у Volkswagen Tiguan турбированный 1,4-литровый агрегат при идентичной мощности съедает только 8,8 л.

Каков ресурс у современного турбированного мотора? Подробнее

Виды турбонаддува

Существует три способа увеличения подачи воздуха:

  1. резонансный (в данном случае используется кинетическая энергия воздуха во впускном коллекторе, нагнетатель не нужен);
  2. механический (воздух нагнетается при помощи компрессора, приводимого в действие от двигателя);
  3. газотурбинный (для работы нагнетателя используется энергия отработавших газов).

Поскольку в первом случае нагнетатель не применяется, а повышенное давление воздуха создается за счет четко выверенной формы и длины впускного коллектора, резонансный наддув в рамках данной статьи рассматриваться не будет. Гораздо интереснее два других варианта турбонаддува.

Турбированный двигатель, плюсы и минусы

Сначала о преимуществах:

  1. Возможность с малого объема “выжать” большую мощность, зачастую это 100 л.с. на каждый литр объема.
  2. Крутящий момент уже с холостых оборотов дает уверенную тягу, но только в случае, если турбина маленькая, она раскручивается быстрее.
  3. Диапазон крутящего момента широкий.
  4. Расход топлива, при одинаковой мощности с атмосферным моторов, явно ниже.
  5. Возможность увеличивать мощность с помощью прошивки на 20-30% без вреда ресурсу и комфорту движения.

Недостатки:

  1. Ресурс турбины современных авто едва достигает 100 тыс.км.
  2. Возникновение «турбоямы», процесса между провалом и резким набором скорости из-за ожидания раскрутки турбины.
  3. Стоимость ремонта дороже, обслуживать двигатель нужно чаще.
  4. Возрастает потребность в качественном масле и топливе.

Необходимые элементы для установки турбины

На установку турбины решаются водители, которым не хватает мощности на своем авто. Благодаря турбированию атмосферного двигателя автомобиль становится более экономичным, поскольку мощность мотора возрастает, а объем остается неизменным. Так, после установки турбины на двигатель мощностью 1,4 литра, автомобиль ведет себя, как если бы у него стоял мотор 1,8 литра.

Однако к вопросу надо подходить с осторожностью, поскольку при техническом усовершенствовании автомобиля затрагиваются многие его важные части, применяются дополнительные запчасти. Вот перечень основных деталей, которые потребуются при установке турбины:

  • непосредственно сама турбина;
  • выпускной коллектор;
  • интеркулер, чтобы охлаждать воздух;
  • магистраль подачи воздуха, которую делают из алюминиевых трубок или нержавейки;
  • силиконовые патрубки для соединения трубок;
  • трубки под подачу охлаждающей жидкости и масла;
  • труба от выхода турбины до глушителя (называется пайп или даун-пайп);
  • форсунки высокой продуктивности;
  • электроника, которая будет контролировать подачу топлива.

Вместо обычного коллектора, нужен турбоколлектор, через который будут проходить выхлопные газы и направляться в турбину.

Обороты крыльчатки турбины очень высокие. Чтобы она не вышла из строя, надо подвести масло, которое будет поступать из двигателя. Для сбрасывания лишнего давления нужен специальный клапан (блоу-офф).

Турбированный двигатель, плюсы и минусы

Сначала о преимуществах:

  1. Возможность с малого объема “выжать” большую мощность, зачастую это 100 л.с. на каждый литр объема.
  2. Крутящий момент уже с холостых оборотов дает уверенную тягу, но только в случае, если турбина маленькая, она раскручивается быстрее.
  3. Диапазон крутящего момента широкий.
  4. Расход топлива, при одинаковой мощности с атмосферным моторов, явно ниже.
  5. Возможность увеличивать мощность с помощью прошивки на 20-30% без вреда ресурсу и комфорту движения.

Недостатки:

  1. Ресурс турбины современных авто едва достигает 100 тыс.км.
  2. Возникновение «турбоямы», процесса между провалом и резким набором скорости из-за ожидания раскрутки турбины.
  3. Стоимость ремонта дороже, обслуживать двигатель нужно чаще.
  4. Возрастает потребность в качественном масле и топливе.

Статьи по теме

Диагностика топливных форсунок: методы, рекомендации, профилактика поломок

Присадки для дизельного топлива: виды и задачи

Ремонт топливных форсунок: причины неисправности, диагностика, методы решения проблемы

Давление масла в двигателе: норма и признаки неисправности

Порвался ремень генератора: что делать в такой ситуации

Защита картера двигателя: мнения экспертов и автолюбителей

Сколько антифриза в системе охлаждения, и почему так важно знать его уровень

Ремонт турбины на дизельном двигателе: все проще, чем кажется

Уровень масла в двигателе: как правильно замерить и что делать при резком колебании

Ремонт дизельного мотора по всем правилам

Как часто надо менять масло в двигателе: рекомендации завода-изготовителя и специалистов

Присадки для бензиновых двигателей: использовать или нет

Присадки для дизельного двигателя: их виды и критерии выбора

Объем масла в двигателе: как выяснить, сколько нужно

Замена масла в двигателе: когда это нужно делать и как

Как установить турбонаддув своими руками?

Многие водители очень часто сталкиваются с проблемой недостаточной мощности двигателя. Особенно часто вопросом об увеличении мощности задаются владельцы отечественных машин, например марки ВАЗ, или старых иномарок. Как ни странно, один из лучших решений на сегодняшний день остается установка турбонаддува. Данный апгрейд, конечно, увеличит потребление бензина, но и мощность мотора возрастет в разы. К тому же нет никакой необходимости обращаться в сервисный центр или на СТО, эту систему вполне возможно установить своими руками.

Турбонаддув

Что такое турбонаддув?

И так, вы уже поняли, что турбонаддува (или как его еще называют «турбина»), это хороший способ увеличить производительность двигателя, но давайте разберем более подробно, как он работает.

Первое что хочется сказать, турбина — это очень полезная для окружающей среды штука. Полезность заключается в том, что работа этого агрегата основывается на потреблении энергии из уже отработавших газов.

Выхлопные газы попадают на крыльчатку турбины. Вследствие этого крыльчатка раскручивается, а вместе с ней приводятся в движение и лопасти компрессора, которые расположены на том же валу. Преимущества данной системы таковы:

  • Увеличение мощности на 30-40% за счет маленького потребления топлива;
  • Польза для окружающей среды;
  • Возможность установки на любую марку машины;
  • Возможность установки своими руками.

Раскручиваясь, компрессор нагнетает воздух в цилиндрах двигателя, т.е. бензин сильнее начинает обогащаться воздухом, и обогащенная топливовоздушная смесь, под давлением созданным искусственным наддувом, а не разряжением в больших объемах приходит в цилиндры, где и сгорает.

Конечно, из-за создания большой мощности вследствие сгорания больших объемов топлива и нагнетания кислорода, вся система под конец такта сжатия довольно сильно греется, так что возможен даже взрыв, но изобретатели данного механизма придумали как свести на нет вероятность такого исхода. Решение довольно простое, турбонаддув снабжен интеркуллером, который, по сути, является радиатором для охлаждения воздуха и соответственно всей системы.

Процесс самостоятельной установки турбонаддува

Турбонаддув на авто

Для того чтобы поставить этот девайс на двигатель своими руками, нужно прежде всего понять одну вещь, независимо от марки автомобиля, модели турбины и прочих мелочей, принцип работы любого такого агрегата практически идентичен, так что проводимые работы в 95% случаев будут примерно одинаковы.

Ну давайте же начнем, а начать нужно со снятия с двигателя воздушного фильтра и карбюратора. Делается это потому, что патрубок приема устанавливается в то место, где находится карбюратор, а штатная приемная труба от карбюратора попросту удаляется. Также не будет лишним закрепить всю конструкцию нормальными болтами, для большей надежности. Газоотводящий патрубок будет заменен на шпильки коллектора выхлопа, а приемная труба глушителя будет введена снизу.

Как устанавливается турбина

Вы и сами можете переделать мотор, если умеете выполнять следующие операции:

  • увеличение объемов цилиндров;
  • замена клапана и кулачкового вала;
  • снижение сопротивления ГРС;
  • установка улучшенных воздухофильтров;
  • использование патрубков и увеличение насосной мощности.

В результате мощность силового агрегата увеличится минимум на 30%. Однако вряд ли вы сумеете провести чип-тюнинг, то есть прошивку мотора при помощи специальных компьютерных программ. Это позволяет повысить мощность устройства приблизительно на 15%. Стоит отметить, что стоит это довольно дорого. У экспертов нет однозначного мнения по поводу степени полезности этой процедуры. Одни из них утверждают, что после нее двигатель изнашивается быстрее, а другие убеждены, что перепрошивка наоборот расширяет эксплуатационный ресурс деталей.

После операций по повышению мощности ДВС можно столкнуться с тем, что агрегат начал перегреваться, особенно при жаркой погоде. Чтобы избежать этого, нужно будет установить интеркулер. Это устройство охлаждает надувочный воздух. Стоит отметить, что его можно установить и обычный атмосферный двигатель. Интеркулер сделает так, что в поступающем холодном воздухе будет содержаться больше кислорода. Это обеспечит лучшее сгорание топлива, за счет чего возрастет и КПД двигателя. Поскольку данное устройство является достаточно компактным, его можно устанавливать практически куда угодно.

Большинство автовладельцев отмечает приятные изменения в первые же минуты вождения машины, в которую был вмонтирован интеркулер. Температура воздуха снижается на 15%, что увеличивает мощность ДВС в среднем на 4%. При этом сокращается расход топлива. В отдельных случаях при помощи данного механизма мощность мотора можно повысить даже на 25%.

Может ли быть установлена турбина на атмосферный двигатель вашей машины? Это определяется моделью авто. Иногда проще купить новый автомобиль, чем подбирать необходимые запасные части для старого. Если вы все-таки хотите турбировать мотор, то лучше не пытайтесь делать это самостоятельно, а обратитесь за помощью к профессионалу.

Переоборудование начинается с демонтажа всех деталей, связанных с впуском и выпуском воздуха. Затем коллектор соединяют с турбиной, развернутой таким образом, чтобы работа с присоединением патрубков выполнялась максимально легко.

Турбина вращается очень быстро, поэтому ее подшипники должны постоянно смазываться. Трубку для подачи смазки необходимо подсоединить к тому месту в моторе, в котором масло идет под давлением. Для подключения также может использоваться тройник датчика давления. Второй конец трубки подключают к верхнему сегменту картриджа турбины. Сливаться масло будет под низким давлением, через предназначенный для этого сосок. Система охлаждения подключается с обратной стороны от водяной помпы.

Двигатель будет получать больше воздуха, а значит, ему понадобится большее количество топлива. Для увеличения его подачи устанавливаются форсунки, обладающие высокой производительностью. Также в некоторых случаях имеет смысл установить новый топливный насос. Электроника будет контролировать уровень давления воздуха, не допуская избыточных показателей. К ней подсоединяют датчики температуры. Контроллер нужно откалибровать так, чтобы топливная смесь впрыскивалась точно в нужный момент.

Не забывайте, что прошивкой двигателя обязательно должен заниматься очень опытный специалист. Здесь есть риск сбить заводские настройки, что выведет мотор из строя. Тогда придется тратить дополнительные средства на его ремонт. Установка турбокомпрессора на атмосферный двигатель в значительной степени упрощает его настройку. Тогда двигатель сможет эффективно работать и на высоких, и на низких оборотах.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лига Скорость
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
