Пробит поддон картера двигателя: что делать водителю

Качество состава

Если вы хотите узнать, какой герметик лучше для двигателя, лучше обратите своё внимание на инструкцию по эксплуатации транспортного средства, в которой всегда находятся рекомендации производителя. Специалисты также рекомендуют покупать фирменный герметик, на упаковке которого нанесён логотип определённой автомобильной компании

Приобрести его можно в специализированных сервисных центрах и автомагазинах, а также с помощью онлайн-каталогов. Конечно, такое средство будет намного дороже аналогов, но вы получите гарантию прочности собранного двигателя и герметичности масляной системы.

Неплохим универсальным вариантом для автомобилей любых производителей являются профессиональные герметики производства Loctite (Локтайт) и GOETZE. Застывание подобных герметиков происходит приблизительно за 10–20 минут, а при случайном запуске двигателя и нагревании мотора они почти всегда сохраняют свои свойства и не допускают течи масляной системы.

Кроме того, долговечность подобных средств доказана многочисленными ресурсными испытаниями — двигатель работает более 200 тысяч километров без признаков подтёков масла. Единственным минусом этих герметиков можно назвать цену, которая варьируется в пределах 500–750 рублей.

Среди качественных герметиков для поддона картера двигателя также следует назвать Erling и Reinz — они почти не уступают названным выше средствам по долговечности и прочности образованного соединения. Однако для застывания состава нужно немного больше времени — специалисты рекомендуют ждать около часа.

Проведённые ресурсные испытания показывают, что герметики сохраняют свои свойства в течение 150–200 тысяч километров в зависимости от конкретных условий эксплуатации. Сильной стороной названных средств можно назвать и цену, не превышающую 350–400 рублей.

В третий дивизион автомобильных герметиков, предназначенных для сборки двигателя, можно отнести Hi-Gear (Хай-Гир), а также ABRO. Стоимость продукции этих брендов в среднем составляет 100–300 рублей.

Особых преимуществ, как и недостатков у них нет — средства достаточно быстро застывают и показывают средние результаты в области долговечности и надёжности. Именно поэтому их не рекомендуют использовать при креплении компонентов высокооборотистых двигателей с огромными нагрузками.

Конструкция


Автомобильный двигатель – очень сложная система с множеством разных по размеру и форме деталей Материалом для производства корпуса силового агрегата является сплав алюминия с другими крепкими металлами. Это позволяет сделать корпус лёгким, прочным, хорошо отводящим повышенную температуру. Нижнюю часть закрывает поддон картера двигателя, который, помимо защитных функций, служит ёмкостью для стекающего вниз масла. Крепится поддон с помощью болтов, а между ним и картером находится прокладка, предотвращающая утечку масла через место стыка поддона с корпусом движка. Для улучшения жёсткости конструкции предусмотрены отливы, играющие роль рёбер жёсткости и служащие посадочным местом для коленвала.

Коленчатый вал удерживается на рабочем месте специальными крышками, называемыми коренными. Они прикручиваются к корпусу силового агрегата специальными болтами. Выступающие наружу части вала закрываются крышками, которые называются передней и задней. Они снабжены сальниками для предотвращения вытекания моторного масла. Помимо коленчатого, в картере присутствуют также промежуточные валы, предназначение которых заключено в балансировке работы агрегата.

С наружной стороны картер двигателя имеет несколько отливов для усиления посадочного места стартёра, генератора, компрессора кондиционера и помпы системы охлаждения. К задней части прикручивается коробка передач, а места стыковки также усилены дополнительными отливами.

Сверху на картер устанавливается головка блока цилиндров, удерживающаяся на нём с помощью болтов или металлических шпилек с нарезанной на них резьбой. Во избежание утечек с места стыковки корпуса мотора и головки блока проложена прокладка картера двигателя. Она предотвращает утечку наружу охлаждающей жидкости.

Картер двигателя назначение и особенности конструкции

По сути, картер — это корпус двигателя, на котором держатся и в котором работают все детали двигателя. Помимо этого картер так же помогает в работе системе смазки и охлаждения двигателя.

Конструкция картера

Снизу картер двигателя защищен специальным поддоном, изготовленным либо также из алюминиевого сплава, либо же из стали методом штамповки.

Основным назначением поддона картера является надежная защита КШМ от загрязнений и протечки масла. Дополнительно он выполняет функцию масляного резервуара, поэтому нижний отсек имеет специальное отверстие с небольшой пробкой для слива и замены моторного масла.

Чтобы увеличить жесткость всей конструкции, внутренние стенки картера имеют поперечные перегородки с углублениями, к которым крепятся подшипники коренных шеек всех валов — коленчатого и распределительного. Коренные подшипники оснащены съемными крышками, соединенными с картером болтами или шпильками.

Чтобы предотвратить утечку масла, на выступающих частях коленвала (задней и передней) предусмотрены специальные канавки и сальники, изготовленные из маслостойкой резины, войлока, кожи или пробки.

Для своевременного отвода масла, стремящегося вытечь наружу, в крышках подшипников и на стенках картера установлены отражатели масла и дренажные канавки.

Для установки дополнительных механизмов двигателя, например, бензинового и водяного насосов, стартера, генератора, в картере предусмотрено наличие специальных приливов.

В поддоне картера, служащего сборником и временным хранилищем масла, которое в данный момент времени не участвует в рабочем процессе двигателя, помимо масла скапливаются и различные частички металла — стружка, которая образуется в процессе работы двигателя от трения деталей друг о друга.

В некоторых двигателях для удержания этой стружки на дне или на стенках поддона устанавливаются магниты, притягивающие к себе металлические примеси.

Для защиты двигателя от стальной, алюминиевой стружки и прочих примесей масляный насос (его заборник), забирающий масло из поддона картера устанавливается не на самое его дно, а чуть выше, чтобы осевшая грязь не попадала в систему смазки.

Некоторые современные двигатели оснащены системой вентиляции картера. Эта система нужна для отвода газов из картера. Газы в картере — это смесь выхлопных газов (большая часть которых уходит через выхлопную систему), просачивающихся в картер из камер сгорания, пары бензина, масла. Накапливаясь, они оказывают негативное влияние на свойства и качество масла и состояние резиновых и металлических деталей двигателя.

Чтобы снизить негативное влияние картерных газов, их принудительно выкачивают из картера. За это как раз и отвечает система вентиляции картера.

Особенности картера двухтактного двигателя

Передняя часть картера двухтактного двигателя оснащается кривошипной камерой, которая принимает участие в газораспределительном процессе.

Для надежной герметизации камеры в левой части картера предусмотрен резиновый уплотнительный сальник, который предотвращает попадание масла в камеру.

В правой части картера расположен уплотнительный сальник, основным назначением которого является предотвращение попадания в камеру внешнего воздуха.

Что такое сухой картер

Отчасти это верно, но не совсем. В двигателе с сухим картером масло так же стекает в поддон, но вот задержаться ему там не дают насосы, которые сразу же откачивают это масло в специальный резервуар, который вынесен за переделы двигателя и может находиться, в общем-то, где угодно, но, как правило, неподалеку от двигателя или даже непосредственно на нем, но снаружи.

Такая система смазки двигателя применяется на спортивных, гоночных автомобилях, а так же на серьезных внедорожниках.

Необходимость в сухом картере возникает из-за того, что такие автомобили испытывают повышенные динамические и инерционные нагрузки, из-за которых масло в обычном картере очень сильно плескалось бы и пенилось.

В крутых затяжных поворотах или при преодолении крутых подъемов и спусков возможно оголение маслозаборника и как следствие — нарушение процесса смазки, которое ведет к работе двигателя с повышенной нагрузкой и может привести к поломке.

Система смазки «сухой картер» позволяет решить эту проблему. Масло подается из специального резервуара под давлением, и смазка двигателя обеспечивается в любых условиях его эксплуатации.

Вот такое непростое это устройство — картер двигателя, а на первый взгляд, всего лишь железяка :).

Масляный поддон

Масляный поддон — корпусная деталь ДВС, предназначенная для хранения и сбора масла (кроме двигателей с сухим картером , где функцию хранения масла выполняет отдельно стоящий масляный бак). Другие распространённые названия — поддон двигателя, поддон картера . Поддон также изолирует полость картера (блок-картера, блока цилиндров — смотря по конструкции) от загрязнения деталей снаружи и препятствует потере масла при работе. В поддоне оседают крупные загрязнения (стружка, отколовшиеся детали и попавшие в двигатель загрязнения) .

Поддон имеет корытообразную форму, определяемую как размещёнными внутри агрегатами, так и возможностью вытяжки применяемой стали, общей технологичностью изготовления. Поддон прикрепляется к картеру (блок-картеру) на болтах (чугунный блок), либо шпильках (алюминиевый блок); для уплотнения стыка устанавливается цельная или сборная прокладка из резины, пробки или картона. Во многих новых конструкциях двигателей прокладка поддона отсутствует, уплотнение осуществляется герметиком .

Материал поддона

Основные применяемые материалы — низкоуглеродистая сталь, алюминиевый сплав .

  • Большинство двигателей имеет поддон, получаемый глубокой вытяжкой из стального листа марок 08кп (ранее), 03ХГР, 06ХГСЮ, либо другой малоуглеродистой, отвечающей необходимым требованиям к глубине вытяжки (глубокая, весьма глубокая, весьма особо глубокая). Глубина вытяжки, определяется конструкцией (формой и объёмом) поддона. Преимуществами стали является дешевизна и сопротивление ударам, недостатками — корродируемость, низкая жёсткость стыка с блоком, невозможность придания произвольно заданной формы.
  • Алюминиевые поддоны получают обычно

Как правило, поддон образует вместе с картером кривошипную полость двигателя, поэтому необходимая глубина поддона и его объём определяется расстоянием от оси коленвала до плоскости разъёма, радиусом кривошипа и размером кривошипной головки шатуна, а также количеством масла в системе. Объём должен быть таков, чтобы находящееся в поддоне масла не подхватывалось вращающимися деталями (кривошипы и шатуны) во всём интервале допустимых углов наклона двигателя. В противном случае это приведёт к большому вспениванию и расходу масла, а также возможному снижению давления масла в системе, с соответствующими последствиями (выплавление вкладышей) . Увеличение высоты поддона и уменьшение расстояния от оси коленвала до плоскости разъёма уменьшает массу двигателя, но снижает жёсткость блока; таким образом, форма и объём поддона зависят от заданной разработчиком прочности и жёсткости картера (блок-картера, блока цилиндров — смотря по конструкции). Во избежание избыточного вспенивания и переливания масла, поддон обычно имеет внутреннее оребрение (алюминиевые/пластмассовые), либо внутренние перегородки (приваренные к стальному поддону).

В полости поддона обычно смонтирован шестерёнчатый маслонасос с его приводом, масляный щуп; поддон имеет также сливное отверстие с завертной (часто магнитной) пробкой. Всё это относится к “мокрому” поддону, так как системы с сухим картером имеют обычно масляный насос снаружи, а масляный щуп и сливная пробка установлены в масляном баке. Современные двигатели могут иметь также встроенный индикатор уровня масла (блокирующий пуск при его нехватке), есть варианты с подогревными змеевиками (военные машины); в случае использования внешнего масляного радиатора поддон имеет присоединительную резьбу для сливного шланга.

Сливное отверстие, закрываемое пробкой, позволяет быстро слить масло из самой нижней точки двигателя, а тем самым, удалить и часть накопившихся отложений. Наличие металлических включений в сливаемом из поддона масле указывает на происходящий в двигателе аварийный износ или разрушение деталей.

Поддон может быть повреждён (смят) при наезде автомобиля на препятствие , при неаккуратном перемещении/монтаже двигателя. При этом может разрушаться или изгибаться, например, маслозаборник двигателя, что приводит к масляному голоданию. При пробитии поддона теряется масло , и двигатель также выходит из строя [ источник не указан 332 дня ] .

Разновидности герметиков

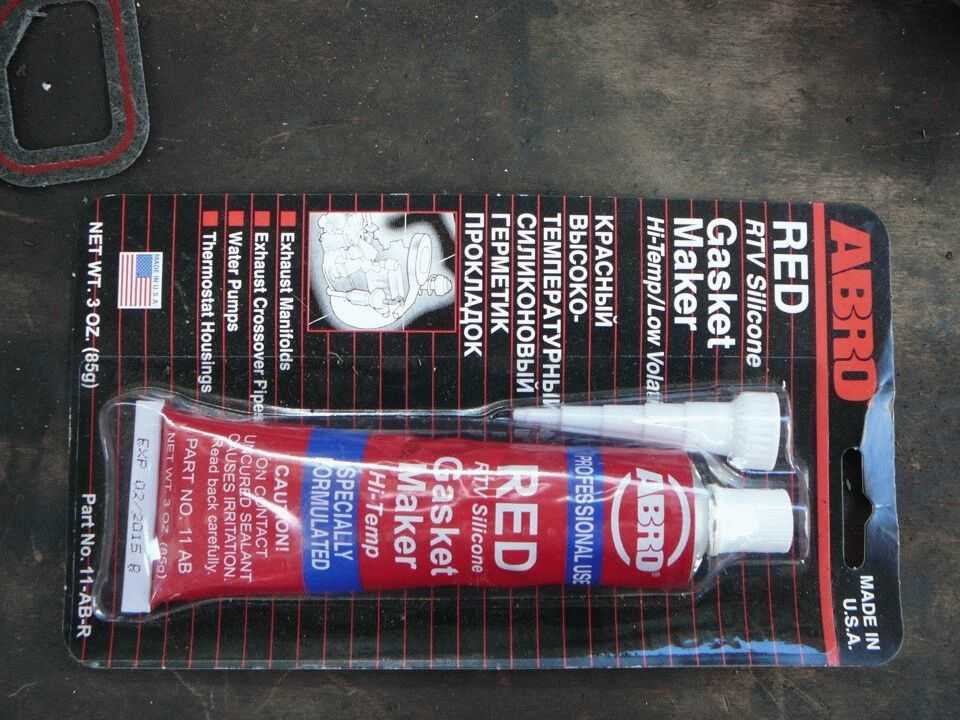

Наиболее популярным среди автомобилистов является классический силиконовый герметик масляной системы, который очень удобен в работе. Натуральные компоненты такого средства для ремонта двигателя принимают твёрдое состояние при контакте с влагой, постоянно находящейся в воздухе.

Самый популярный — силиконовый герметик

Для накопления необходимого объёма жидкости требуется приблизительно 10 минут — такого времени вполне достаточно для крепления деталей. Однако в некоторых случаях лучше поторопиться — если вы собираетесь устанавливать поддон двигателя или другой крупный компонент, герметик может застывать ещё до соединения двух частей узла. В подобном случае остатки средства лучше удалить перед второй попыткой сборки масляной системы двигателя.

Силиконовый герметик для ремонта двигателя имеет ряд преимуществ перед другими видами составов:

Предельная толщина полости, заполненной герметиком, может достигать 6 миллиметров;
Полученный шов будет достаточно эластичным и сохранит свои свойства на протяжении длительного времени;
Силиконовый герметик приспособлен к работе в условиях очень высокого давления, что важно для мощных высокооборотистых двигателей.

Именно поэтому силиконовые составы рекомендованы для большинства автолюбителей — ошибиться при работе с ними достаточно сложно. Единственным их минусом является необходимость тщательной очистки соединяемых плоскостей и планирования всех действий до начала работ.

Видео о проверенном герметике:

Хорошей альтернативой является анаэробный герметик для двигателя — подобные средства появились относительно недавно, но получили очень большую популярность в профессиональной среде. Если для затвердевания силиконового герметика необходимо присутствие воды, то в этом случае речь идёт об отсутствии другого вещества — кислорода.

Чтобы использовать подобное средство, нужно нанести его на деталь и с силой прижать её к другой поверхности. Кажется, будто всё очень просто, однако нужно быть очень внимательным, поскольку при сохранении доступа кислорода герметик будет оставаться жидким.

Главное преимущество анаэробного герметика для поддона двигателя заключается в возможности неспешного нанесения такого средства на соединяемые поверхности — пока детали не будут плотно прижаты друг к другу, застывания не произойдёт. Конечно, на эффективность затвердевания герметика может повлиять наличие в нём посторонних примесей, включая воду и пыль, поэтому наносить средство за несколько часов не рекомендуется.

Также подобный состав имеет достаточно высокую эластичность после затвердевания, что обеспечивает долговечность и надёжность соединения. Но у анаэробных герметиков есть и ряд недостатков:

  • Предельная толщина заполняемого пространства не превышает 0,5 мм;
  • При большом давлении состав может быстро разрушаться;
  • При неравномерном нанесении средства часть герметика будет оставаться в жидком состоянии.

Именно поэтому работу с анаэробным герметиком лучше доверить профессионалу, и не браться за неё без соответствующего опыта.

Также обращать внимание стоит на температурные допуски средства, которое вы планируете использовать — они зависят от химического состава, но не определяются наличием в нём силикона либо сложных эфиров. Для сборки двигателя автомобиля стоит приобретать специализированный термостойкий герметик, который способен выдерживать температуру в 345–375 градусов

Если вы используете герметик в работе с другими компонентами автомобиля, расположенными в подкапотном пространстве, достаточно будет температурного допуска в 200 градусов. Для остальных целей подойдут средства, которые разрушаются при температуре 150–175 градусов.

Замена прокладки картера двигателя

Капитальный ремонт двигателя 3 цил. 4 цил. 5 цил. 6 цил. 8 цил.
Легковой (бензин) 1 p 40 000 p
Микроавтобус (бензин) 50 000 p
Внедорожник (бензин) 60 000 p
Ремонт ГБЦ, рядные моторы 3 цил. 6 кл. 3 цил. 12 кл. 4 цил. 8 кл. 4 цил. 12 кл. 4 цил. 16 кл. 4 цил. 20 кл. 5 цил. 10 кл. 5 цил. 20 кл. 6 цил. 12 кл. 6 цил. 24 кл.
Обработка седла клапана 2 p
Ремонт ГБЦ, V-образные моторы V6 12 кл. V6 24 кл. V6 30 кл. VR6 12 кл. VR6 24 кл. V8 16 кл. V8 32 кл. V8 40 кл.
Обработка седла клапана 2 p 3 p
Ремонт двигателя Отечественные автомобили Иномарки малый класс Иномарки средний класс Внедорожники Микроавтобусы
Чистка форсунок (промывка «инжектора») 1 800 p 1 800 p 1 800 p 1 800 p 1 800 p
Температуры охлаждающей жидкости 800 p 800 p 1 000 p 1 000 p
Замена воздушного фильтра 200 p 200 p 200 p 200 p 200 p
Замена свечей 400 p 500 p 500 p 1 500 p 2 000 p
Замена, регулировка, промывка дроссельного патрубка 400 p 500 p 600 p 700 p 700 p
Замена ремня или цепи ГРМ 1 000 p 3 500 p 4 500 p 5 000 p 5 000 p
Замена водяного насоса 800 p 1 000 p 1 000 p 1 500 p 1 500 p
Замена масла в двигателе 500 p 500 p 500 p 600 p 700 p
Промывка двигателя 500 p 500 p 500 p 600 p 700 p
Замена радиатора двигателя 1 000 p 1 500 p 1 500 p 2 000 p 2 000 p
Замена глушителя 500 p 700 p 700 p 1 000 p 1 000 p
Замена стартера 500 p 650 p 650 p 1 000 p 1 200 p
Замена генератора 1 000 p 1 000 p 1 000 p 1 000 p 1 000 p
Замена охлаждающей жидкости 800 p 800 p 800 p 1 000 p 1 000 p
Замена двигателя в сборе 4 000 p 6 500 p 6 500 p 10 000 p 10 000 p
Регулировка клапанов 1 000 p
Установка защиты картера 150 p 150 p 150 p 150 p 150 p

Картер двигателя снабжен специальной уплотнительной прокладкой. Она обеспечивает необходимую герметичность соединения поддона с верхней частью картера и позволяет избежать протечек моторного масла. Но постепенно прокладка картера изнашивается, и ее приходится менять. Если этого не сделать:

  • Со временем течь масла будет усиливаться;
  • Кусочки старой прокладки попадут в масло;
  • Быстро засорится маслоприемник.

Когда надо менять прокладку картера?

  • При сильной деформации или износе прокладки (если течь масла из картера не получается устранить, подтягивая болты крепления);
  • При замене поддона картера и даже просто при его снятии;
  • Желательно установку новой прокладки картера приурочить к замене моторного масла.

Сколько стоит замена прокладки картера?

Замена прокладки картера считается простой, хотя и довольно трудоемкой процедурой. Не следует производить ее самостоятельно. В дилерских мастерских цена замены прокладки картера невысокая, поэтому лучше обращаться туда.

Как правильно заменить прокладку картера?

  • Чтобы поменять прокладку картера, нужно загнать машину на смотровую канаву;
  • Если производилась установка защиты картера, ее нужно демонтировать;
  • Снять грязезащитный щиток (брызговик) двигателя;
  • Слить из картера силового агрегата все масло;
  • Отвернуть гайки, которыми подушки подвески мотора крепятся к поперечине;
  • Установить траверсу и приподнять силовой агрегат миллиметров на 30 (торцы шпилек должны совпадать с плоскостью кронштейнов опор);
  • Отвернуть все болты, которыми закреплен поддон, снять шайбы;
  • Аккуратно отверткой отделить поддон и снять его вместе с прокладкой (если изношенная прокладка осталась на плоскости блока цилиндров, ее нужно отделить с помощью подходящего острого инструмента и зачистить плоскость);
  • Вынуть старую прокладку из специальных пазов и снять с поддона картера;
  • Смазать с обеих сторон новую прокладку (для смазки подойдет любой силиконовый герметик);
  • Не следует обезжиривать соединяемые поверхности поддона и блока цилиндров, их достаточно протереть ветошью (если для ремонта картера потребуется снять поддон, будет легче разобрать соединение);
  • Уложить новую прокладку в пазы поддона картера;
  • Произвести установку картера на место, завернуть все болты крепления поддона (болты следует затягивать аккуратно, без чрезмерных усилий, чтобы не повредить прокладку и фланец картера).

Конструкция картера

Надо, конечно сказать, что картер бывает не только у двигателя, его имеют и редуктор, и коробка передач, и раздаточная коробка и прочие механизмы. Зачастую картер отливается из сверхпрочного и надежного алюминиевого сплава.

Снизу картер двигателя защищен специальным поддоном, изготовленным либо также из алюминиевого сплава, либо же из стали методом штамповки.

Основным назначением поддона картера является надежная защита КШМ от загрязнений и протечки масла. Дополнительно он выполняет функцию масляного резервуара, поэтому нижний отсек имеет специальное отверстие с небольшой пробкой для слива и замены моторного масла.

Чтобы увеличить жесткость всей конструкции, внутренние стенки картера имеют поперечные перегородки с углублениями, к которым крепятся подшипники коренных шеек всех валов – коленчатого и распределительного. Коренные подшипники оснащены съемными крышками, соединенными с картером болтами или шпильками.

Чтобы предотвратить утечку масла, на выступающих частях коленвала (задней и передней) предусмотрены специальные канавки и сальники, изготовленные из маслостойкой резины, войлока, кожи или пробки.

Для своевременного отвода масла, стремящегося вытечь наружу, в крышках подшипников и на стенках картера установлены отражатели масла и дренажные канавки.

Для установки дополнительных механизмов двигателя, например, бензинового и водяного насосов, стартера, генератора, в картере предусмотрено наличие специальных приливов.

В поддоне картера, служащего сборником и временным хранилищем масла, которое в данный момент времени не участвует в рабочем процессе двигателя, помимо масла скапливаются и различные частички металла – стружка, которая образуется в процессе работы двигателя от трения деталей друг о друга.

В некоторых двигателях для удержания этой стружки на дне или на стенках поддона устанавливаются магниты, притягивающие к себе металлические примеси.

Для защиты двигателя от стальной, алюминиевой стружки и прочих примесей масляный насос (его заборник), забирающий масло из поддона картера устанавливается не на самое его дно, а чуть выше, чтобы осевшая грязь не попадала в систему смазки.

Некоторые современные двигатели оснащены системой вентиляции картера. Эта система нужна для отвода газов из картера. Газы в картере – это смесь выхлопных газов (большая часть которых уходит через выхлопную систему), просачивающихся в картер из камер сгорания, пары бензина, масла. Накапливаясь, они оказывают негативное влияние на свойства и качество масла и состояние резиновых и металлических деталей двигателя.

Чтобы снизить негативное влияние картерных газов, их принудительно выкачивают из картера. За это как раз и отвечает система вентиляции картера.

Неисправности картера

С картером может быть только две проблемы.

Первая — физические повреждения, потому что масляный поддон картера находится вблизи дорожного покрытия. Он подвергается высокому риску повреждения при наезде на посторонние предметы или бордюры, езде по поврежденным участкам дороги, бездорожью. При повреждении поддона моторное масло вытечет, а система смазки подшипников коленчатого и распределительного валов перестанет работать.

Физическое повреждение картера

Поэтому внизу двигателя устанавливают дополнительную защиту. Защита крепится к лонжеронам кузова и предохраняет картер от крупных камней, поврежденного дорожного покрытия, лежащих полицейских. Защиту изготавливают из прочной листовой стали или композитных материалов. Большинство вариантов защиты имеют прорези или люки, через которые осуществляется доступ к сливной пробке и масляному фильтру.

Вторая неисправность — это внешние подтекания и снижение уровня масла в результате износа прокладки картера. Проблема решается заменой прокладки. Четкого регламента у этой работы нет – меняют тогда, когда неисправность проявилась.

Подпишись

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

Источник

Откуда появилось название поддон картера

Поддон называется так, потому что располагается непосредственно под дном двигателя. Многие ее так и называют, но если говорить техническим языком, то правильно она звучит как поддон картера. Что же такое картер, известно далеко не многим. Картером называется корпусная деталь, внутри которого располагается какой-либо механизм. В конструкции автомобиля различают следующие виды картеров:

  • двигателя;
  • коробки передач;
  • сцепления;
  • рулевого управления и т.п.

Название картер появилось после того, как английский инженер по фамилии Картер разработал защитный кожух для ведущей цепи мотоцикла с масляной ванной. Отсюда и появилось название картер. На автомобилях он может быть мокрым — двигателя, коробки передач, а также сухим — сцепление.

Поддон картера — такое словосочетание в народе не используется, поэтому водители, механики и мастера попросту говорят поддон или картер двигателя. Однако называть поддон картером не совсем верно, хотя при использовании такого словосочетания, подразумевается именно эта деталь. Другое название поддона — крышка картера.

Как снять поддон картера на иномарке

Приводится инструкция для автомобиля Mitsubishi Space Star 1.6 2003 года. В данном случае поддон прикручен болтами и расположен над глушителем. Сначала необходимо слить масло и открутить болты крепления приемной трубы глушителя.

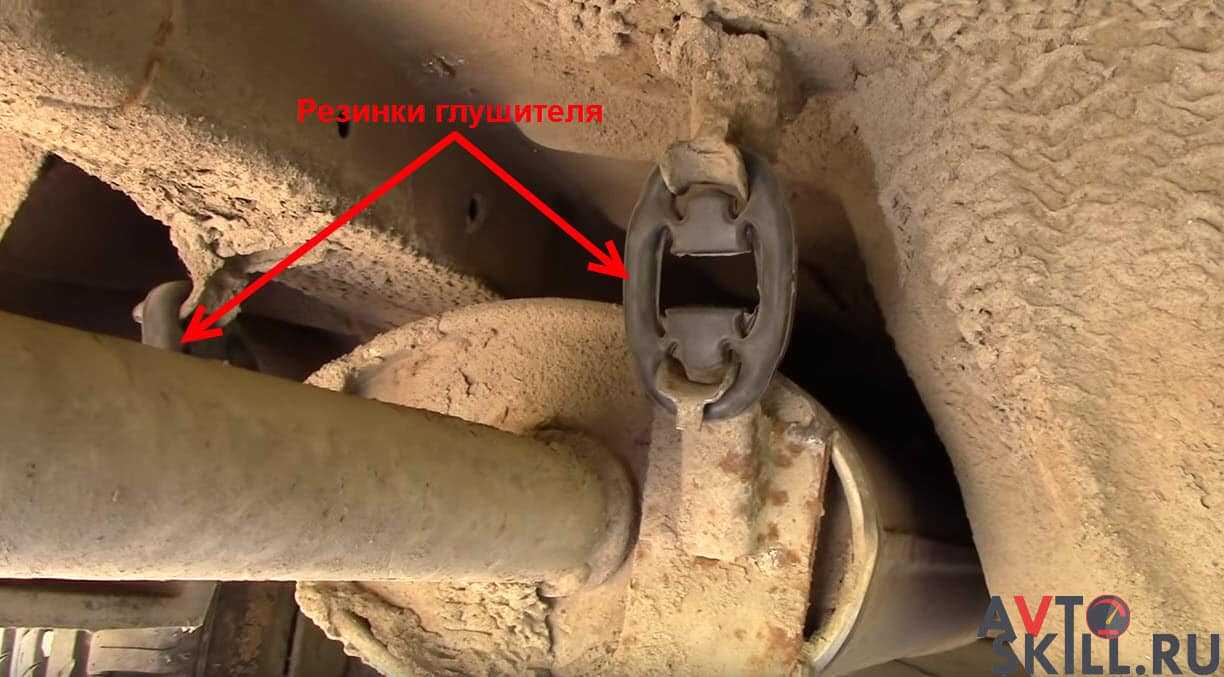

Теперь под глушитель ставят упор и снимают резинки (обычно их две штуки). Упор необходим для того, чтобы сильно не натягивался лямбда-зонд, и не повреждались провода.

Сначала придется открутить кожух коробки передач, которая мешает снять необходимую деталь — нужно снять сам кожух и пластинку под ним.

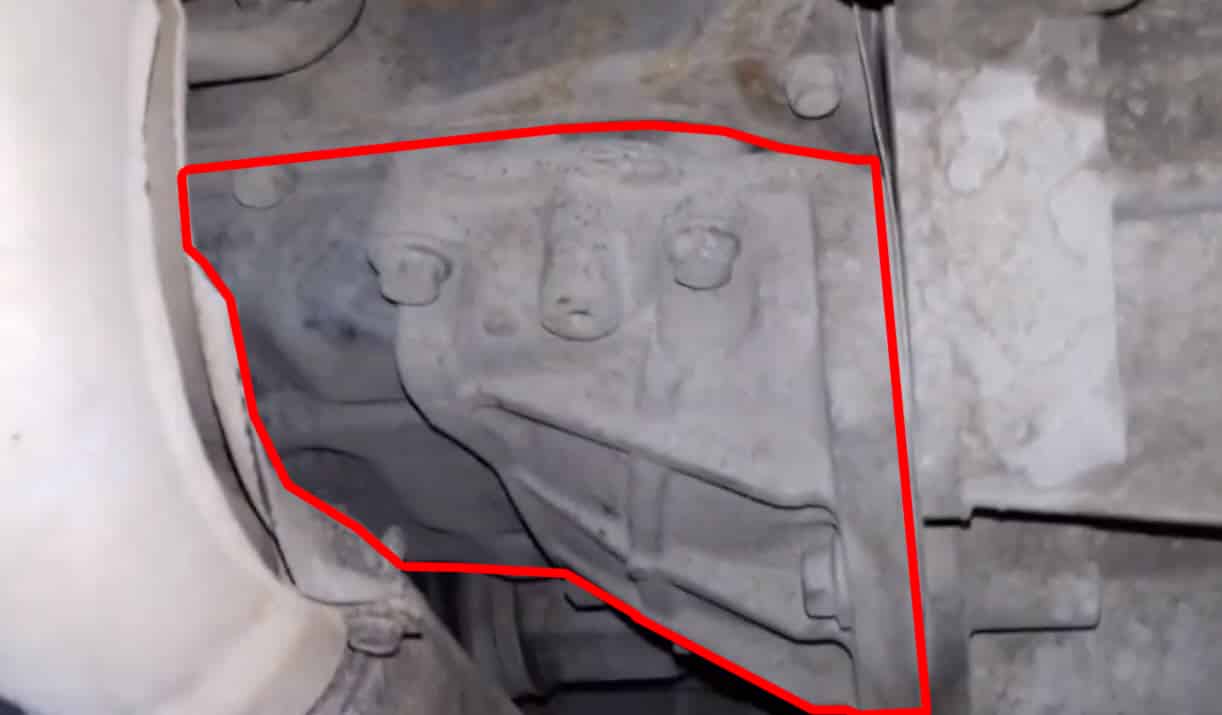

Кожух, который необходимо снять

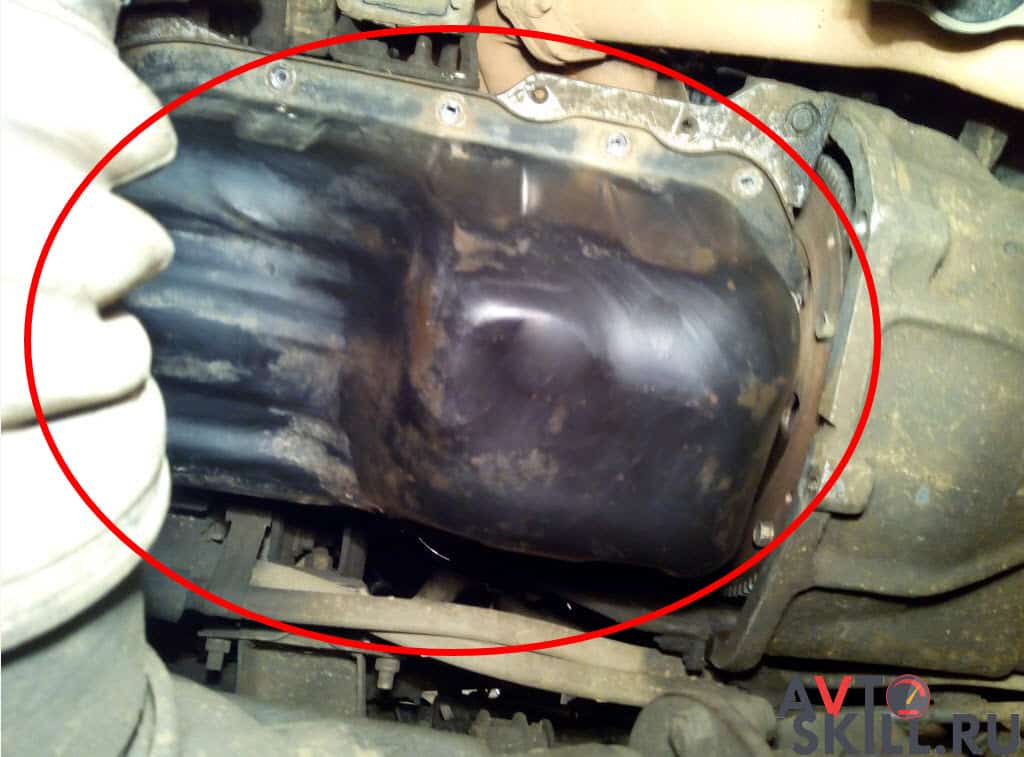

Далее откручивают расположенные по периметру поддона болты (головкой на 10), за счет которых он держится держится.

После этого резервуар еще держится за счет герметика. Чтобы поддон начал отсоединяться, по его корпусу необходимо постукивать резиновой киянкой. Если запчасть еще неизношенная, нельзя ударять по ней слишком сильно, иначе можно пробить металл.

Теперь деталь легко отойдет

Важно после снятия проверять, в каком состоянии находится сетка маслосборника. Если имеются отложения, сетку откручивают и промывают в растворителе

Также важно удалить остатки герметика, после чего обработать поверхности обезжиривателем.

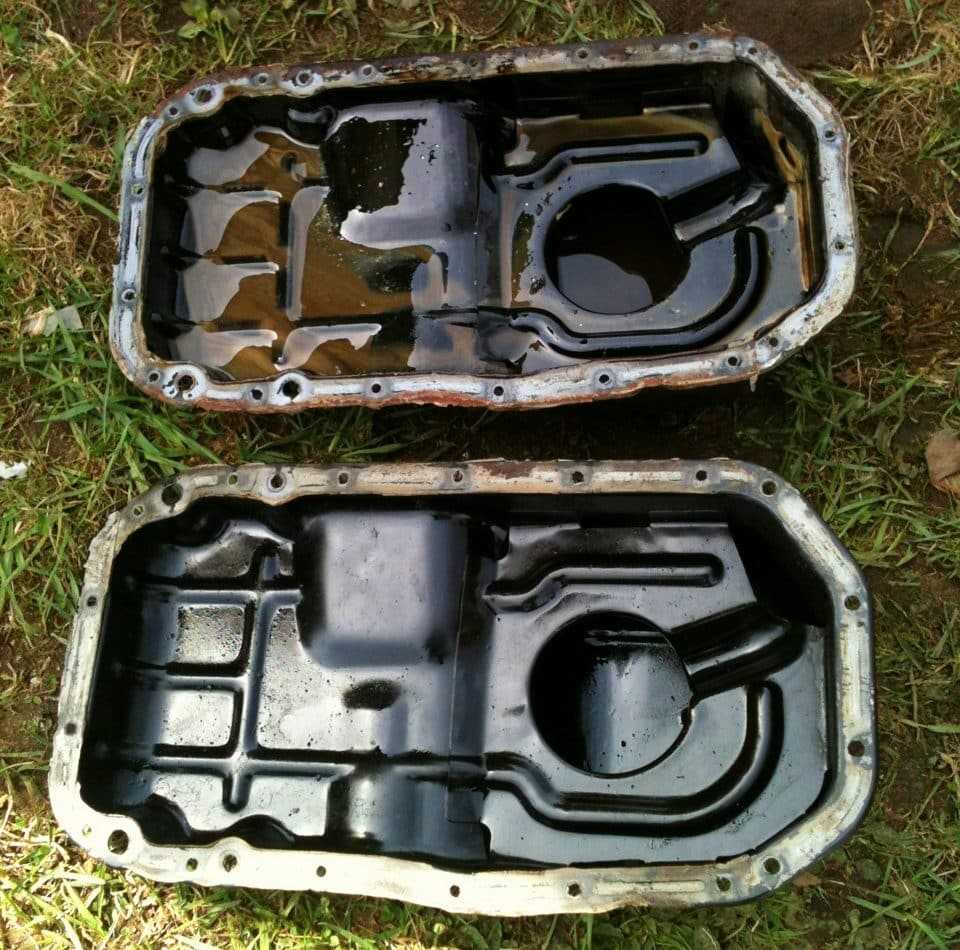

Старый и новые поддоны картера

Затем все собирается в обратном порядке.

Помимо приведенных инструкций, можно также посмотреть видео с пошаговым снятием поддона:

Как самостоятельно снять поддон

Каких-либо сложностей замена поддона двигателя не представляет.

  1. Машину следует поставить на ручной тормоз. Задние колеса дополнительно зафиксировать от качения любыми подручными средствами: обрезками досок, обломками кирпича и так далее.
  2. Снять с аккумулятора минусовой провод во избежание случайного запуска двигателя.
  3. Поочередно вывесить домкратом передние колеса и поставить под пороги надежные подставки. Лучше всего для этой цели подходят регулируемые винтовые опоры.
  4. Подвесить двигатель, используя цепной подъемник, закрепленный на несущей конструкции потолка.
  5. Снять экран дополнительной защиты картера.
  6. Демонтировать детали, мешающие удалению поддона (среднюю балку двигателя, стабилизатор поперечной устойчивости или другие). Отсоединить приемную трубу глушителя.
  7. Отвернуть пробку и слить из картера моторное масло в подставленную снизу емкость, сняв перед этим крышку маслозаливной горловины.
  8. После того, как масло перестанет капать, можно приступать к отвинчиванию винтов крепления поддона с помощью сменных головок и трещотки.

После снятия поврежденный поддон можно выправить молотком на жесткой металлической плите. Проверьте состояние маслоприемника. Если он погнут, и выправить его затруднительно — купите новую деталь. Сборку производите в обратной последовательности. Прокладку поддона нужно установить новую.

В заключение напомним, что поддон двигателя — как то яйцо, в котором была спрятана смерть Кощея. Берегите тонкое подбрюшье автомобильного движка. Не уподобляйтесь капитану морского судна, посадившего по халатности свой корабль на прибрежные камни. Устранение последствий аварии — хотя и не сложный процесс, но довольно затратный, и требует немалого времени.
