Как поменять ремень генератора на renault logan

Причины

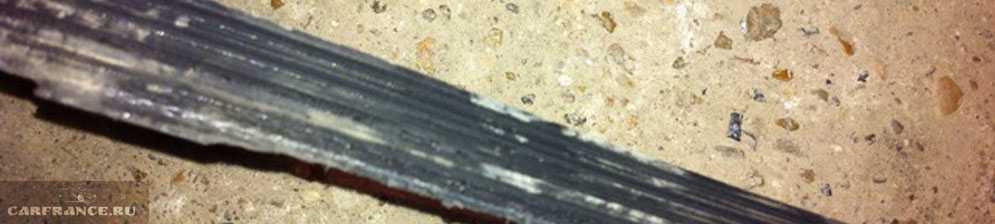

В чем причина данного явления? Если ремень генератора начал трескаться раньше установленного срока замены, вероятнее всего, вам попался бракованный элемент. Оригинальная продукция рассчитана на весь срок эксплуатации. Также недопустимо наличие масляных потеков на нем. Это способствует изменению свойств резинового ремня не в самую лучшую сторону. Впоследствии он может разорваться. Само масло может попадать на поверхность из-за выдавленных сальников коленчатого вала.

Если во время проверки вы обнаружили обтрепанные края, это говорит о неправильной установке детали. В случае неправильной натяжки проблема будет сопровождаться характерным свистом. С набором оборотов этот звук будет усиливаться. Свист говорит о недостаточном сцеплении со шкивом, из-за чего генератор будет работать не на полную мощность. Возможно падение напряжения в бортовой сети автомобиля.

Но в любом случае, при выявлении деформации или трещин, автомобилю требуется замена ремня генератора. «Рено Логан» 1.6 имеет несколько другую схему установки, поскольку здесь есть гидроусилитель и кондиционер. Эти узлы тоже приводятся в действие от шкива коленчатого вала. Ниже мы рассмотрим, как производится на автомобиле «Рено Логан» замена ремня генератора с кондиционером и без.

Замена поэтапно

Замена ГРМ на Рено Клио может быть осуществлена в специализированном сервисном центре или же может быть произведена автовладельцем самостоятельно. Данная процедура не является особо сложной, особенно если придерживаться определенного алгоритма действий.

Основные причины обрыва цепи, требующие замены:

  • Износ цепи вследствие длительной эксплуатации или низкого качества детали
  • Заклинивание роликов
  • Заклинивание помпы
  • Натягивающий ролик накручен недостаточно
  • Заклинило распредвал или коленвал

Демонтаж

  1. Отключить от аккумулятора минусовую клемму
  2. Снять приводной ремень от генератора
  3. Установить поршень первого цилиндра в ВМТ (верхнюю мертвую точку)
  4. Открутить ролик при помощи ключа на 15
  5. Аккуратно снять ГРМ со шкивов всех элементов
  6. С помощью отвертки зафиксировать коленчатый вал
  7. Снять заглушку с картера сцепления
  8. Ключом на 17 открутить болт со шкива коленвала
  9. Снять шкив привода генератора
  10. Убрать шайбу привода с цепи ГРМ
  11. Снять механизм со шкива коленвала

Процесс замены ремня привода ГРМ Рено с фотографиями и описанием

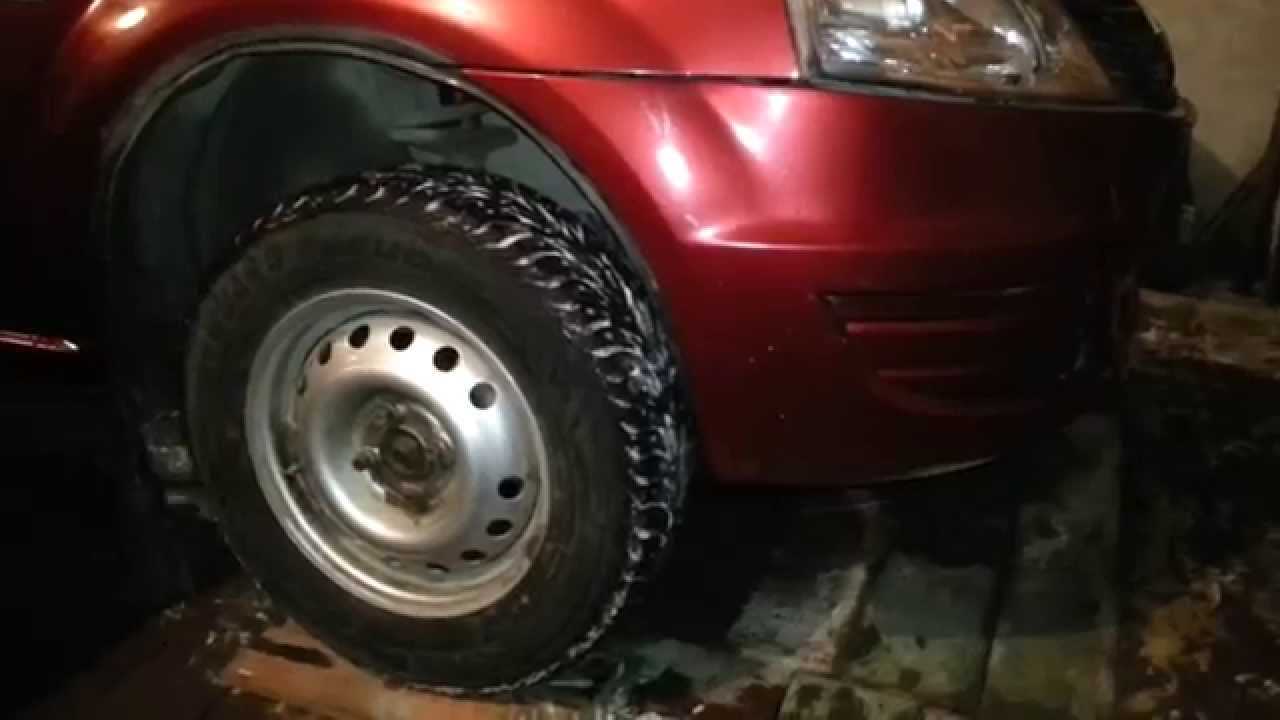

Шаг 1. Поднимите автомобиль домкратом и снимите правое переднее колесо, затем поместите снятое колесо под подрамник.

Фото 1 вращается под носилкамиШаг 2. Снимаем боковую крышку, процедура довольно простая.Фото 2 Пластиковый корпус справаШаг 3. Ставим машину на 1 передачу, нажимаем на тормоз и откручиваем шкив коленвала на ремне генератора головкой 18мм.Фото 3 Шкив коленчатого валаШаг 4

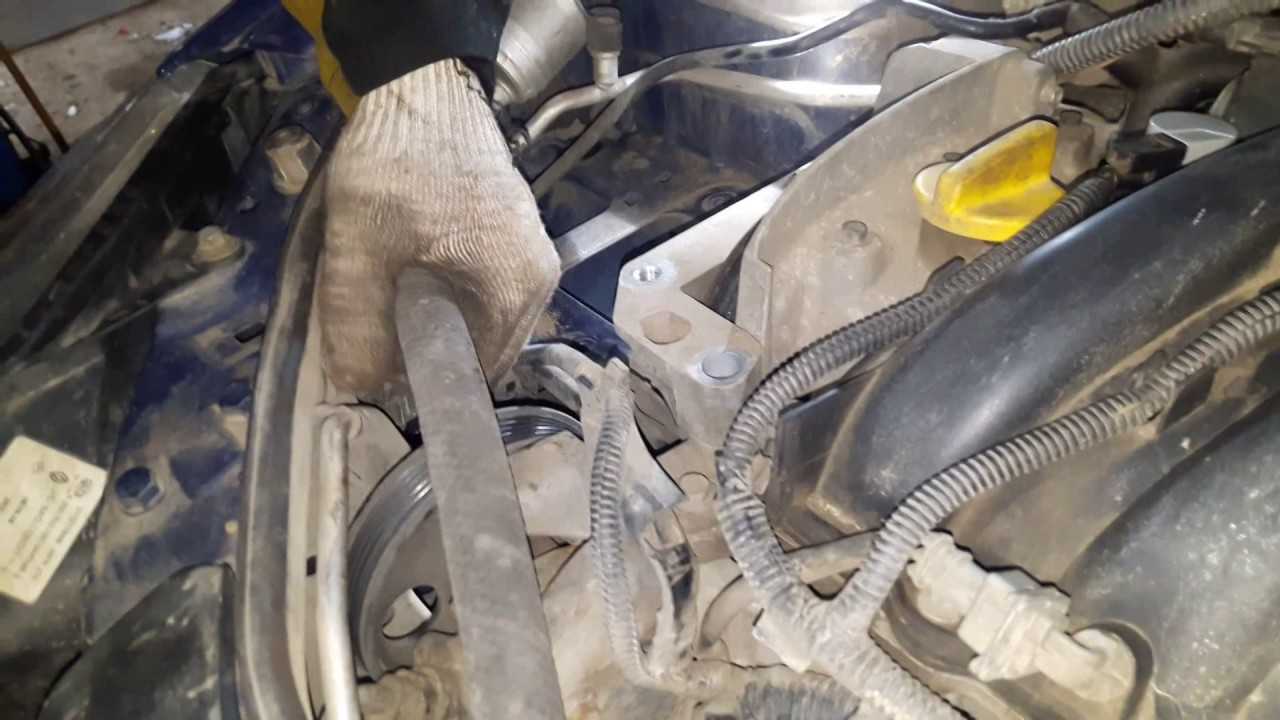

Используя гаечный ключ на 13 мм, ослабьте натяжитель генератора, поднимите ролик и снимите ремень генератора.Натяжитель генератораОбратите внимание, что конструкция натяжителя будет отличаться для автомобилей с кондиционером и без него. Но не пугайтесь, вам просто нужно ослабить натяжитель и снять ремень.Шаг 5

Теперь откручиваем сам ременной шкив генератора.Фото 5Шаг 6. Вытяните и снимите масляный щуп. Снимаем или удаляем все тросы, которые мешают при снятии подушки двигателя (подушки двигателя). Но сначала поставьте под поддон упор как показано на фото 7 (например, лом, чтобы двигатель не упал).Фото 6 Верхняя опора мотораФото 7Шаг 7. Головкой на 16 мм или гаечным ключом откручиваем 5 болтов верхней опоры мотора, как показано на фото 6.Фото 8Шаг 8. Теперь нам нужно снять две крышки распределительной коробки, пластик №№. 5 и дюралюминий No. 8. Снимите сначала пластиковый, затем дюралюминиевый. Головкой 8 мм откручиваем 3 болта пластикового кожуха, головкой 13 мм откручиваем 4 болта дюралюминиевого кожуха, а головкой 10 мм откручиваем 1 болт. Обратите внимание, что нижние болты на дюралюминиевом корпусе можно открутить с усилием, так как эти каналы на заводе покрыты герметиком.Фото 9 Схема двигателяФото 10Шаг 9. Выставляем время по тегу. Метка на шестерне распредвала должна быть похожа на значок «дача», см. Фото 11. И метка шестерни на шкиве коленвала тоже должна смотреть вниз, но бывает, что эта метка не заводская и тогда нужно фото своими руками. 12, но должна быть открыта верхняя мертвая точка.Фото 11Фото 12Шаг 11. Откручиваем приемную бобину. Для этого понадобится ключ на 16 и спец. Ключ для натяжения ремня ГРМ см. Фото 13.Фото 13Шаг 12. Снимаем сам ремень.Фото 14Шаг 13. Собирая все в обратном порядке, сначала ставим на место натяжной ролик.Шаг 14. Установите ремень на место. Ремень должен быть размечен метками, ставим в соответствии с ними, фото 15 и 16. То есть все метки на ремне должны совпадать с метками на шестернях распредвала и коленчатого вала. Белая опасность должна попасть в зуб с опасностью для шестерни.Примечание. Стрелки на ремне должны быть в направлении движения, например, см. Фото 17Фото 15Фото 16Фото 17Что ж, дальше объяснять не будем, так как все делаем по этой инструкции, замену ремня ГРМ только в обратном порядке. Также, если вы что-то не поняли по фото, вы можете посмотреть подробное видео о замене ремня ниже.

Почему менять надо ремень Renault Logan

Французский автоконцерн, выпускающий Renault Logan установил норму на смену данного узла (также и щеток) в 60 тыс. км из-за их поломок именно через каждый такой пробег, это характерно и для моторов на 16-клапанов 1.4 и соответственно 1.6. Но настоящий автолюбитель должен иметь свои правила по периодичности, которые увеличивают срок эксплуатации, плюс нужно понимать, как поменять в своей машине натяжные ролики, когда осуществляется замена ремня генератора.

Через 15 тыс. км на 16-клапанных двигателях, следует мониторить силу натяжения ремня, а также эффективность функционирования всего механизма в комплексе. И в некоторых случаях к этом времени требуется замена ремня генератора.

Если же сам каучуковая часть ремня без видимых дефектов, а шкив имеет нормальное состояние, выполнять установку новой комплектующей не следует. В противном случае, придётся монтировать новую деталь либо провести ремонт, если возможно.

Следует брать в расчет и саму комплектацию Renault Logan. На автомобиле может быть сплит система и гидроусилитель рулевой системы (ГУР) одновременно, может быть установлено что-то одно либо же модель не предусматривает наличия данных элементов совсем. Подобная компоновка устанавливается на седаны с мотором в 1,6 л и 1,4 л (аналогичная «упаковка» и на 16 клапанов).

Ролик ремня генератора на Рено Логан

Ролик натяжителя обозначен линией на рисунке

  1. На автомобилях Рено Логан натяжной ролик ремня генератора установлен на автомобилях, в комплектации которого предусмотрено наличие гидроусилителя руля и кондиционера, либо один гидроусилитель.
  2. На моделях, в которых подобные опции отсутствуют, ремень генератора натягивается с помощью болта на специальной планке.

Рассмотрим варианты замены ролика по отдельности в каждом случае.

Ролик обозначен цифрой 2

Натяжной ролик на схеме представлен под цифрой 2.

Так выглядит старый ролик

  1. Чтобы произвести его замену необходимо снять правое колесо и защитный щиток моторного отсека.
  2. Далее ключом на “13” проворачиваем болт крепления ролика по часовой стрелке (минуя усилие натяжной пружины), одновременно с этим с помощью металлического прута диаметром 5 — 6 мм, фиксируем кронштейн ролика, вставив его в специальное отверстие. Таким образом получится ослабить сам ремень привода для дальнейшего демонтажа ролика.
  3. Для того, чтобы вывернуть ролик из корпуса двигателя, необходимо выкрутить два болта крепления корпуса этого натяжного устройства, которое находится в сборе с самим роликом.

    Процесс снятие ролика на фото

Установку следует производить аналогично в обратной последовательности, при этом стоит обратить особое внимание на качественную фиксацию самого кронштейна

Замена ремня генератора на Рено Симбол своими руками

Генератор является главным узлом, вырабатывающим ток для бортовых приборов автомобиля. Вращается от коленчатого вала посредством ременного привода, который должен быть правильно натянут. Провисание его приводит к проскальзыванию на шкивах, а перетяжка — износу подшипников, генератора, натяжного ролика, ремня.

Видео ниже расскажет о замене ремня генератора на Рено Симбол:

Замена ремня генератора на Рено Симбол

Мотор Рено Симбол 16 клапанов 1,4 объём

Провис ремня проверяется надавливанием на него пальцем. В случае прогиба более чем на 10 мм, его следует подтянуть. Прокручивая натяжной ролик, проверяется исправность подшипника. Во время прокрутки рукой не должны чувствоваться признаки рывка, люфта, скрежет, зацепы. Снятие – установка сопровождается операцией:

  1. Отсоединить клеммы аккумулятора, снять воздушный фильтр.

Снимаем воздушный фильтр

Откручиваем болт ролика

Меняем ролик натяжителя

Устанавливаем новый ремень генератора

По завершении работ, проверяется крепление генератора, кондиционера, натяжного ролика, шкивы, ролики которых должны оборачиваться легко.

Видео о замене ремня генератора

Общая информация

Ремень генератора подлежит замене в случае разрыва или назревания такового. Процедура снятия, установки – операция простая и выполняется водителем самостоятельно.

Старый ремень генератора

Итак, остановив двигатель, поднимаем капот. Найти натяжную планку генератора и освободить гайки. Монтировкой или длинной мощной отвёрткой отжимается натяжной ролик вниз и ремень легко снимается.

Новый ремень надевается, а ролик таким же методом отжимается вверх. Натяжение фиксируется затяжкой гайки на рейке. Процедура должна сопровождаться придавливанием ремня пальцем в пазы шкива. Помимо ремня, на работе двигателя сказывается техническое состояние шкива генератора и натяжного ролика.

Выход из строя одного из элементов (ремень, шкив, ролик) приводит к поломке двигателя, включая клапана, поршни. Большой провис (стрела прогиба) следует неотложно аннулировать, иначе придётся столкнуться с большим объёмом ремонта мотора.

Изношенный натяжной ролик

Процедура замены ремня генератора не отличается на Рено Симбол от большинства легковых автомобилей. Если автомобиль эксплуатируется в городе, то при обрыве ремня, у водителя хватит времени, чтобы доехать до автосервиса.

А теперь самый простой способ

Просто выставили метку распредвала вверх, специально поправили старую метку на ремне ГРМ для наглядности. Отметка на поясе сома может не совпадать из-за того, что плечи ремня между отметками разные, и с каждым поворотом смещаются два зуба. Если вы терпите, то после определенного количества оборотов все знаки встанут на свои места, но они нам не нужны.

Значок в кружке понадобится, если мы проделаем долгий путь, касающийся конца статьи.

Если старая метка на ремне и распредвале совпадала, то еще и вторая на ремне и коленчатом валу.

Если у вас более новый Логан, звездочка распределительного вала будет выглядеть так.

Отметим метки на ремне маркером, если они не хранятся, запоминаем, какой распредвал. Отпускаем гайку приемной бобины и снимаем ремень вместе с роликом.

Новый комплект ГРМ.

Новый ремень ГРМ имеет маркировку и направление движения.

Накладываем старый ремень на новый и удивляемся, насколько четко сочетаются все отметки.

Ставим новый ремень ГРМ на место, совместив метки на ремне с метками на распредвале и коленвале. Закручиваем роликом при помощи обычного ВАЗовского приспособления. Проверяем натяжение ремня, двумя пальцами поворачиваем длинную ветку и, если ее можно повернуть более чем на девяносто градусов, снова натягиваем. Это все. Вы можете поставить на место все, что было ранее удалено.

Когда менять и как выбрать

Ресурс работы ремня для 8КЛ и 16КЛ агрегатов с объёмами 1.4 и 1.6 л рассчитан на 60 тысяч км пробега, после которых ремешок следует поменять. Это касается моделей фазы 1 (2006, 2007, 2008 года выпуска) и фазы 2 (2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2021 г.в.).

Ремень нужно заменить, если есть такие дефекты:

  • На боковинах есть расслоения и трещины.
  • Поверхность зубьев изношена.
  • Имеются следы масла.

Неправильное расположение при установке может стать причиной обтрёпанных краёв, а масляные пятна указывают на протечки в области сальников коленвала. Присутствие их на шкиве (демпфере) способствует недостаточному сцеплению, и ротор прокручивается.

Степень натяжения — также важный фактор: если оно слабое, то ремень проскакивает, и генератора работает не на полную силу. Можно услышать, как он свистит и шумит во время того, как авто заводится, чаще всего — в холодную погоду, а АКПП ходит разболтанно. Иногда для устранения проблемы достаточно его просто подтянуть, но при сильном износе приходится ставить новую деталь. Ещё одной причиной сбоёв в работе может стать выход из строя подшипников.

Установка новых комплектующих должна проходить с учётом рекомендаций производителя Renault Logan. Оптимальным вариантом является установка оригинальных деталей. Артикул ремня для моделей без кондера — 5РК1110 (8200841132). Обязательно стоит учитывать размер и длину изделия.

хорошими качественными показателями отличаются детали от Fenox, Francecar, Mitsubishi. Каталожные коды некоторых деталей: 8200022774 — генератор 120А, 110616 — механизм свободного хода, 8200660040 — генератор на Логан 1.6 л (82HP), al21201o7 — для двигателей 1.4 (k7j) и 1.6 л. Характеристики оригинальных деталей выше, чем у аналогов, как и стоимость.

Замена ремня генератора на Рено Симбол

Renault Symbol 16-ти клапанный двигатель 1,4 объема

Зазор ремня проверяется нажатием пальца. Если прогиб более 10 мм, его следует подтянуть. Сдвигая ролик натяжителя, проверяется работоспособность подшипника. При скольжении рукой не должно быть признаков рывков, пинков, визга или хватания. Снятие: установка сопровождается операцией:

    1. Отсоедините клеммы АКБ, снимите воздушный фильтр.

Снятие воздушного фильтра

Откручиваем болт ролика

Заменить ролик натяжителя

Установка нового ремня генератора

По окончании работ проверяется крепление генератора, кондиционера, натяжного ролика, шкивов, ролики которых должны легко проворачиваться.

Как натянуть ремень генератора Renault Symbol

Недостаточное натяжение ремня приводит к недозаряду аккумулятора, ускоряя износ ремня. Но слишком большое напряжение недопустимо, так как в этом случае подшипники генератора быстро изнашиваются. Обычно прогиб ремня должен составлять 1,0-1,5 см при нажатии на участок ремня между шкивами генератора и коленчатым валом с усилием 100 Н. Если это значение больше, необходимо натянуть ремень по следующему алгоритму:

  • ослабляем гайки крепления генератора (нижнюю и верхнюю);
  • поворачивайте регулировочный болт генератора по часовой стрелке, когда генератор удаляется от BC. Чтобы ослабить ремень, поверните его в обратном направлении;
  • впоследствии необходимо провернуть коленчатый вал на 2 оборота, также по часовой стрелке, путем поворота болта шкива;
  • проверяем натяжение ключа динамометром или вручную;
  • затяните болты крепления генератора.

Обратите внимание, что эти работы легче выполнять снизу автомобиля, поэтому лучше всего поставить автомобиль в яму или поднять переднюю часть, сняв защиту картера

Какой выбрать ремень для Renault Symbol

Производитель рекомендует устанавливать только оригинальные ремни (каталожный номер – 7700101261). Это не значит, что необходимо следовать этим рекомендациям, главное условие – совпадение длины ремня. Размер ремня генератора Renault Symbol может варьироваться в зависимости от комплектации автомобиля – например, с кондиционером и гидроусилителем он будет длиннее (1750 мм), без них – короче (1110 мм).

Главное правило – производитель – известная компания. Можно рекомендовать ремни Dayco или Gates, настоятельно рекомендуется установить только 6 предметов одежды.

И если вам удалось получить только пятую канавку, то на автомобилях с кондиционером необходимо оставить пустую внешнюю канавку, расположенную дальше от двигателя. На моделях без кондиционера – ближайший к двигателю.

Регулировка ремня генератора

Итак, если вы пришли к выводу, что натяжка ремня генератора недостаточна или избыточна, то необходимо приступить к регулировкам. Выполняется она довольно просто, поэтому вы в состоянии обойтись и без сотрудников автосервиса.

Порядок действий:

1. Установите автомобиль на ровной поверхности и исключите любое его случайное перемещение. Наличие смотровой ямы совсем не обязательно, однако, если ваш автомобиль «классического» семейства, то лучше пользоваться ямой. Отсоедините «минусовую» клемму аккумулятора, чтобы избежать случайных коротких замыканий токоведущих частей подкапотного пространства (провода, штекеры и корпуса металлических элементов).

2. Ослабьте гайку, расположенную на регулировочной планке генератора. Слишком сильно ее откручивать не нужно, так как вам необходимо только лишь освободить генератор от закрепления. То же самое проделайте и с нижней гайкой. Она закручивается на длинный болт, который является основным креплением любого генератора.

3. Вставьте монтировку в промежуток между двигателем и генератором и отогните генератор, создавая необходимое усилие на ремень. Не ослабляя прилагаемого усилия, затяните гайку регулировочной планки как можно туже. После этого, проверьте натяжение ремня описанным выше способом. Если результат измерений не соответствует норме, то снова ослабьте гайку и повторите натяжение.

4. Как только натяжка ремня станет соответствовать требованиям технического обслуживания, то затяните гайку на длинном болте. На этом регулировка ремня генератора завершена.

Замена Ремня Генератора Рено Симбол

Замена ремня генератора на Рено Симбол своими руками

Процедура снятия, установки — операция простая и выполняется водителем самостоятельно. Старый ремень генератора Итак, остановив двигатель, поднимаем капот. Найти натяжную планку генератора и освободить гайки.

С появлением свиста в момент запуска двигателя или при движении авто — прямой намёк к замене ремня генератора и натяжного ролика. Видео о замене ремня генератора Общая информация Ремень генератора подлежит замене в случае разрыва или назревания такового. Процедура снятия, установки — операция простая и выполняется водителем самостоятельно.

Старый ремень генератора Итак, остановив двигатель, поднимаем капот.

Найти натяжную планку генератора и освободить гайки. Монтировкой или длинной мощной отвёрткой отжимается натяжной ролик вниз и ремень легко снимается. Снять металлическую рамку закрывающую ролик натяжитель. Снять ролик натяжитель. Понадобится головка TORX на Установить новый ролик натяжитель.

Наживить ремень на шкивы 7. Накидным ключем на 16 за специальную гайку немного выше ролика нятяжителя отвести ролик наверх. Зафиксировать ролик в таком положении. Надеть ремень на на шкивы коленвала, генератора и кондиционера. Лада Приора Хэтчбек Крымская Белка. Обводной ролик, колпаки и реклама.

Наживить ремень на шкивы 7. Зафиксировать ролик в таком положении. Надеть ремень на на шкивы коленвала, генератора и кондиционера.

Но, и на переднеприводных автомобилях необходимо смотреть за состо Замена Тормозного Цилиндра Без Прокачки Насколько стремительно автомобиль совершит полную остановку, зависит жизнь некоторых. Главный тормозной цилиндр ВАЗ это конкретно тот агрегат, который отвечает за качество торможения автомобиля.

Замена Ремня Привода Генератора На Рено Симбол

Само заглавие гласит за себя: Отечественные изготовители вкладывают большущее средства, чтоб удовлетворить что остается сделать нашему клиенту потребности грядущего обладателя.

Ремни приводные на Рено Симбол.

Птф Электрозеркала Парктроник Гбо Реальный водительский стаж: Прокручивая балонником и головкой на 30 мм двигатель при включенной передаче убеждаемся, что двигатель крутится свободно и привод ГРМ в порядке Шкив двигателя, закреплённый на валу, передаёт усилие одному или нескольким другим шкивам. Помпа — не менял, но номерок в тему.

Renault Symbol Проверка и замена вспомогательного приводного ремня Рено Симбол Речь пойдёт о седанах Логан первого поколения. А ремень вспомогательных агрегатов Рено Логан мог иметь одну конфигурацию из трёх: Самые длинные ремни установлены в комплектации с кондиционером. ГУР в них есть .

Как самостоятельно сменить приводной ремень в Рено Логан?

Перед тем как начать процедуру замены, к ней необходимо подготовиться. Потребуется собрать инструмент и изучить технику безопасности. Также необходимо учитывать, что процедура по замене приводного ремня на Рено Логан с кондиционером и без немного отличается.

Список необходимых инструментов для замены приводного ремня Рено Логан с кондиционером:

  • Набор гаечных ключей;
  • Набор головок;
  • Отвертка;
  • Новый ремень.

Техника безопасности:

  1. Производить замену расходника необходимо после того, как двигатель остыл. После поездки потребуется подождать 20-30 минут.
  2. Одеть специальную одежду и перчатку. Униформа мастера поможет избежать ожогов и прочих неприятностей во время проведения процедуры.
  3. Отсоединить минусовую клемму аккумулятора.

Обратите внимание: транспортное средство с кондиционером и гидроусилителем имеет автоматический натяжитель руля. Вручную регулировать не нужно

Пошаговая инструкция замены приводного ремня:

  1. Открыть капот. Добраться до грязезащитного корпуса приводного ремня. Аккуратно демонтировать.
  2. Для ослабления приводного ремня с нижней части транспортного средства необходимо открутить болт крепления натяжного ролика. Использовать головку на 13 мм. Повернуть крепление по часовой стрелке. Во время осуществления этого действия преодоливается усилие, которое создается пружиной. Совместить отверстие крепления ролика с углублением в корпусе устройства.
  3. Чтобы зафиксировать крепление ролика, потребуется вставить шестигранник внутрь на 6 мм.
  4. Снять старый ремень вспомогательного агрегата.
  5. Приобрести новый оригинальный расходник. Ориентироваться на маркировку 5К 1747. Его длина составляет 1747 мм.

Приводной ремень заменяется вместе с опорным роликом.

Пошаговая инструкция замены опорного ролика:

  1.  Открутить болт крепления опорного ролика накидным ключом на 13 мм.
  2. Демонтировать болт вместе с защитной крышкой генератора.
  3. Снять ролик.
  4. Аналогичными действиями снять натяжной ролик.
  5. Установить снятые детали в обратной последовательности. Уложить новый ремень на шкивы и завести его под опорный и натяжной ролики.
  6. Вынуть шестигранник (фиксатор отверстия). Использовать головку на 18 мм, чтобы провернуть коленчатый вал. Деталь проворачивается по часовой стрелке. Количество оборотов: не менее трех. Таким образом, ремень будет возвращен в свое прежнее положение.

Замена приводного ремня (кондиционер отсутствует, ГУР есть)

Производитель рекомендует производить замену приводного ремня без кондиционера при помощи специального приспособления. Однако если его нет, а деталь нужно заменить своими руками, то следует использовать следующую пошаговую инструкцию:

  1. Снять грязезащитную крышку силового агрегата.
  2. Нажать на ремень по центру, между шкивами. Если при нажатии использовать усилие равное 10 кгс, прогиб должен быть до 8 мм.
  3. Чтобы натянуть передаточный элемент, необходимо расслабить фиксатор натяжного ролика. Регулировочный болт необходимо вращать по часовой стрелке. После нужного натяжения, завернуть болты крепления натяжного ролика обратно.
  4. Чтобы заменить передаточный элемент, провернуть регулировочный болт несколько раз в обратном направлении. Это действие поможет ослабить его. После этого его можно снять со всех шкивов.
  5. Купить новый приводной элемент с маркировкой 5К 1110. Длина — 1110 мм.
  6. Желательно при замене поменять натяжной ролик.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение расходника, рекомендуется обратиться в сервисный центр.

Пошаговая инструкция замены ремня генератора (отсутствует кондиционер и гидроусилитель):

  1. Проверить натяжной ролик и натяжение расходника. Надавить усилием в 10 кг/см2 и измерить. Прогиб должен быть до 8 мм. Чрезмерное натяжение передаточного элемента приводит к ускоренному износу самого расходника и подшипников генератора.
  2. При замене передаточного элемента потребуется расслабить натяжение и снять его со всех шкивов (с генератора и коленчатого вала).
  3. Приобрести новый расходник с маркировкой 4PK 718. Его длина составляет 718 мм.
  4. Установить ремень генератора в обратной последовательности. Внимательно следить за натяжением. Для определения точного натяжения обратиться в сервисный центр.

Установка нового ремня

Проверяем положение распредвалов и коленвала, все должно быть надежно застопорено. Очищаем прилегающею поверхность блока цилиндров к помпе.

Кроме того, обратите внимание на герметичность шпильки, который держит натяжной ролик в корпусе водяного насоса насоса (ниже, рис А)

Установите новый обводной ролик и затяните его. Затем установите новый натяжной ролик и слегка притените гайку. Убедитесь, что фиксатор на задней стороне натяжного ролика попадает в паз корпуса водяного насоса (выше, рис B).

Установите новый ремень ГРМ, начиная со звездочки коленчатого вала через обводной ролик и т. д. Убедитесь, что нисходящая ветвь ремня натянута. Ослабить гайку натяжного ролика. Поверните натяжной ролик вправо до того, как стрелка встанет дальше за указатель на7-8 мм, используя шестигранник 6 мм.

Затяните гайку натяжного ролика. Снимите фиксатора распредвалов и коленвала. Поверните коленчатый вал на два оборота вправо в положение установки — это очень важный шаг! Если вы этого не сделаете, то из-за недостаточного натяжения ремня может произойти все что угодно. Вставляем фиксатор коленчатого вала в блок цилиндров, убедившись, что коленчатый вал напротив фиксатора. Проверьте, вы легко должны вставить фиксатор распредвалов.

Вставьте шестигранник и удерживая натяжной ролик ослабьте гайку его крепления. Поверните ролик с помощью шестигранника так что бы стрелка совпала с выемкой. Затените гайку и удалите фиксатор коленвала.

Проверните коленвал еще два оборота и убедившись, что все в порядке, можно приступить к сборке. Установите все детали в порядке обратном снятию, залейте антифриз. Теперь вы убедились, что поменять ремень ГРМ на рено клио очень просто.

Замена ремня генератора: пошаговая инструкция

Менять ремень необходимо при его обрыве, появлению свиста из-под капота или в результате плановой замены, вызванной окончанием срока годности.


Для замены ремня потребуется только гаечный ключ и пассатижи – чтобы установить новое изделия требуется:

Поднять передок авто домкратом и снять защиту картера;

Далее отсоединив колодку с проводами, ведущую к генератору, откроется доступ к самому ремню – отвинтим фиксирующие гайки ключом и осторожно извлекаем изделие;
Визуально сверив новый ремень со старым на совместимость, устанавливаем деталь и фиксируем гайками. Далее подсоединяем проводку и тестируем: при нажатии пальцами, ремень не должен прогибаться более чем на 0.2 см, в противном случае изделие требуется подтянуть.. В случае свиста из-под капота автомобиля, натяжение нужно будет отрегулировать до устранения звука

В случае свиста из-под капота автомобиля, натяжение нужно будет отрегулировать до устранения звука.
