Когда менять ремень грм на рено дастер

Некоторые особенности

Для снижения усилия при проворачивании вала на бензиновых моторах выкручивают свечи, замена которых совмещается с восстановлением привода ГРМ. Завод-производитель выпускает наборы приспособлений для удержания коленчатого вала в позиции верхней мертвой точки в первом цилиндре. Резьбовой штифт вкручивается в канал в блоке двигателя, при этом логотип Renault на зубчатых колесах распределительных валов должен располагаться в положении, близком к верхней точке.

При удержании вала мотора монтажной лопаткой важно не повредить зубцы датчика его положения. Элементы размещены рядом с венцом стартера, но отличаются большими размерами и плоской вершиной

Возможно обслуживание бензиновых двигателей с нанесением меток на шестерни и картер двигателя. Процедура определения взаимного расположения в данном случае осуществляется по верхним мертвым точкам в первом и четвертом цилиндрах. После установки ремня необходимо вручную провернуть мотор, проверяя отсутствие контактов клапанов и днищ поршней.

Перечень работ при ТО 2 (на 30 000 км пробега)

1. Все работы, предусмотренные ТО 1 — замена моторного масла, масляного, воздушного и салонного фильтров, и топливный фильтр для дизельного мотора.
2. Замена свечей зажигания. Для двигателей (бензин) 1.6/2.0 устанавливаются одинаковые свечи зажигания Renault, имеющие артикул 7700500155. Цена 230 рублей за штуку.

Также нужно сделать ряд проверок:

1. Топливных форсунок дроссельного узла.
2. Уровень и качество масла в АКПП.
3. Уровень смазки в раздаточной коробке (для автомобилей с полным приводом).
4. Уровень смазки в редукторе заднего моста (для автомобилей с полным приводом).

Дополнительно рекомендуется сделать чистку системы кондиционирования.

Замена ремня двигателя на 2,0

Запасная часть на Рено Дастер с двигателем на 2 литра более дорогая, чем на модели с двигателем 1,6. Причем дороже примерно в два раза. Ее цена достигает до 3500 рублей. А вот аналог на порядок дешевле – его стоимость достигает до 1500 рублей. Более того, замене подвергаются ролики и болты. Стоит учитывать, что детали можно приобрести по отдельности, однако лучше приобрести набор. Стоить он будет в пределах 4-6 тысяч рублей.

Новый комплект ГРМ для Рено Дастер 2,0 литра

Процесс замены ремня ГРМ на модели с данным типом двигателя примерно следующий:

1. Снимите приводной ремень верхней крышки механизма
2. Зафиксируйте вал, исключая риски
3. Отведите держатель от картера
4. В окно картера вставьте отвертку, прокрутите шкивный болт на 18
5. Снимите шкив и крышку снизу
6. Валы ГРМ поставьте в положение мертвой точки, вверив позицию
7. Уменьшите натяжение
8. Снимите деталь со шкивов
9. Открутите ролики и опоры
10. Поставьте новые ролики, опоры, замените ремень.

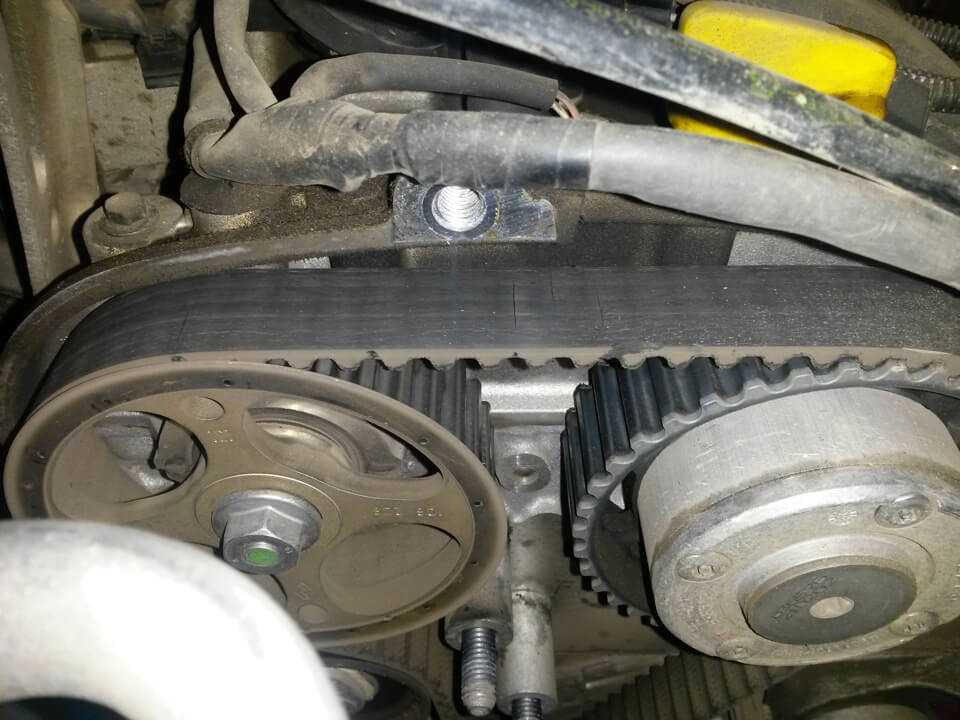

Работы по замене ремня ГРМ на Дастере 2.0

Работы по замене необходимо выполнять на смотровой яме или эстакаде. Они выглядят они следующим образом:

Первым делом выполняется снятие ремня привода генератора.
Далее с помощью головки на 13 следует открутить крепления верхней крышки привода ГРМ и непосредственно снять саму защитную крышку.
Следующим этапом потребуется выполнить блокировку коленчатого вала. Для этого необходимо выполнить следующие действия: помощник ставит машину на ручной тормоз, включает высшую передачу и выжимает педаль.
Теперь необходимо открутить болт крепления шкива ремня генератора и сорвать с места крепежный элемент. Если удалось с первого раза – это хорошо. В том случае если не получается и откручиванию препятствует проворачивающийся вал, тогда его необходимо застопорить. Застопорить коленвал можно следующим методом: откручивается болт, достается пистон крепления держателя проводов к корпусу сцепления, мешающие провода убираются в сторону. В появившееся окно картера сцепления вставляется плоская отвертка между зубьями венца маховика. Теперь можно приступать к откручиванию и снятию шкива приводных агрегатов вместе с шайбой.
Берется головка на 8 и откручиваются пять болтов крепления, после этого снимается нижняя защитная крышка ремня ГРМ. Для того, чтобы избежать нарушения фаз газораспределения потребуется выставить коленвал и распределительные валы в положении верхней мертвой точки (ВМТ).Для того, чтобы вращать коленчатый вал, потребуется вкрутить обратно на место болт крепления шкива (без самого шкива), предварительно установив между ним и торцом вала несколько шайб.

Следующим шагом производится извлечение заглушек распределительных валов (чтобы появилась возможность видеть их пазы). Далее необходимо крутить коленчатый вал по часовой стрелке до тех пор, пока пазы распредвалов не станут в горизонтальном положении.
С помощью головки-звездочки Е14 выкручивается резьбовая пробка в блоке цилиндров и в появившееся отверстие следует вставить металлический стержень длинной приблизительно 70 мм с диаметром 8 мм. Если такой стержень отсутствуе вместо него подойдет хвост сверла с таким же диаметром.
В пазы распредвалов устанавливается фиксирующее устройство.
Теперь необходимо выполнить ослабление натяжного ролика. С помощью головки на 10 производится ослабление затяжки гайки крепления ролика, затем шестигранником на 6 выполняется прокручивание ролика против часовой стрелки, тем самым ослабляя натяжение ремня ГРМ.
В результате проделанных работ, ремень с легкостью снимается.
Следующим шагом является снятие натяжного и обводного роликов, и их замена на новые

После выполненных работ по установке новых роликов следует приступать непосредственно к установке самого ремня привода ГРМ.
Во время установки ремня потребуется обратить внимание на то, чтобы стрелки направления (нанесенные на ремне), совпадали с направлением его движения.
Теперь необходимо произвести натяжку ремня ГРМ. Для начала следует извлечь стержень и снять фиксирующее устройство распредвалов

Затем проводится натяжка ремня путем прокручивание коленчатого вала по часовой стрелке на два оборота. Пазы распредвалов должны стать в нужном положении.
Также стоит проверить фазы. Если будут какие-либо неточности, следует произвести регулировку еще раз.
Закручивается обратно резьбовая пробка блока цилиндров и производится сборка всех деталей в обратном порядке.

Собственно, вот так методом выполняются работы замене ремня газораспределительного механизма на автомобиле Renault Duster с двухлитровым мотором. Самостоятельная заменапослужит опытом для автомобилиста и сэкономит кругленькую сумму денег.Видео – замена ремня ГРМ на Рено Дастер 2.0

Ремень ГРМ является важной частью всей системы газораспределительного механизма. Он синхронизирует работу коленвала и распредвала

В Рено Дастер замена ремня ГРМ строго регламентирована руководством автомобиля – определены сроки и порядок замены ремня. Также немаловажно для любого автовладельца знать, какие признаки могут указывать на неисправность ремня ГРМ и в каких случаях его необходимо менять, даже если срок эксплуатации, определенный производителем, еще не вышел.

Процедура замены ремня

Единственное отличие в проведении замены приводов на разных типах моторов — установка самонатягивающегося ролика. На 8-клапанных двигателях он узкий, а на 16-клапанных — широкий, что также влияет на ширину зубчатого ремня. Что же касается остальных действий, то они практически идентичные.

1. Автомобиль обесточивается посредством отключения отрицательной клеммы от аккумулятора.
2. Снимается впускной патрубок и зубчатый ремень вспомогательных узлов.
3. Демонтаж шкива осуществляется выкручиванием соответствующих болтов отдельно взятых механизмов.
4. Замена ремня ГРМ Ларгуса на 8 клапанов продолжается снятием правой подвески мотора — снимается верхняя и нижняя крышка защиты одноимённого механизма.
5. Закручиваются болты шкива коленчатого вала до тех пор, пока метка на распределительном валу не достигнет расстояния, соотносящегося с размером одного зубца. Далее, устанавливается для него оправка, и он проворачивается по ходу часовой стрелки до упора.
6. Чтобы проверить имеющиеся метки нужно снять заглушки на отверстиях ГРМ, чему предшествует демонтаж воздухозаборника. Затем посредством отвёртки вынимаются заглушки, чтобы необходимые для работы отверстия были открыты.
7. Крепёжные болты ослабляются, что дублируется на соответствующем ролике и силе натяжения ремня ГРМ. Только после этого его можно снимать и переходить к установке нового элемента. Здесь необходимо следить за тем, чтобы пазы на двигателе полностью совпадали с выступами ролика.
8. Замена ремня ГРМ Ларгуса с 16 клапанами, точнее, его натяжение осуществляется с такой последовательностью узлов: коленчатый вал, водяной насос, распределительный вал. При этом нужно ориентироваться на стрелки, имеющиеся на ремне — они направлены по ходу движения.
9. В конце производиться регулировка натяжения, снятие фиксаторов, а также установка заглушек в отверстиях. Если ремень будет натянут слишком слабо, то это может привести к перескакиванию зубцов, что недопустимо. В случае его перетяжки наблюдается преждевременный износ, а также нагрузка на ГРМ будет непомерно высокой.
10. Дальнейшая сборка всего устройства происходит в обратном порядке.

В процессе выполнения замены следует обращать внимание на чистоту внутреннего пространства двигателя. Как правило, в процессе его эксплуатации там скапливается пыль и грязь, которую нужно своевременно удалять

Следует тщательно вытирать корпус мотора, шестерни и защитный кожух как с внутренней, так и с наружной стороны.

Коробки передач

Механическая трансмиссия представлена во всех комплектациях, только число ступеней будет разное – для переднего привода пять, для полного – шесть. На вторичном рынке Kaptur с тремя педалями встречаются редко. Ведомый диск КПП «пройдет» 150-200 тысяч километров. «ходит» более 100 тысяч, стоит – 9200 рублей.

Проблема Рено Каптур с механической коробкой – выжимной подшипник и рабочий диск сцепления. Все зависит от вашего везения, он может отработать 50 тысяч километров, а может и 150 тысяч, как повезет. Стоимость – 5400 рублей. По французской традиции цилиндр меняется в сборе с подшипником.

 DP0 имеет четыре ступени. Она имеет славу ненадежной трансмиссии, но в случае Каптур, инженеры её доработали. Улучшен гидротрансформатор и гидроблок, увеличены теплообменники и есть отдельный радиатор охлаждения, размещенный под бампером. Благодаря этим изменения, срок службы гидравлической части «автомата» увеличился до 150 тысяч километров. Замена масла происходит каждые 80 тысяч километров, хотя производитель утверждает, что масло залито в коробку «вечное».

Автоматическая коробка не любит езду на холодную, это сокращает его срок эксплуатации. Большой расход топлива вам обеспечен, чем выше скорость движения, тем больше бензина он потребляет.

Вариативная трансмиссия производства фирмы Jatco. Устанавливается не только на Каптур, но и на другие модели Рено-Ниссан. В этом случае автомобиль будет только переднеприводный.

Менять недешевое масло в вариаторе нужно один раз в 40000 километров, если дотянуть до 100000, можно «попасть» на дорогой ремонт. Вторых владельцев больше волнует проблемы Рено Каптур с вариативной КПП. Здесь все неоднозначно. Это гибрид вариатора и классического гидротрансформатора. На эти модели устанавливается JF015 – это нечто среднее между клиноременной передачей и гидротрансформатором.

Так как инженеры «скрестили» два вида коробок передач, то и проблемы у французского  похожи. Из-за усложнения конструкции, коробка не стала более выносливой. Гул подшипников и частые поломки планетарных передач – родовая проблема этой КПП.

Вариативная трансмиссия Каптур не любит толканий в пробках и агрессивной езды на трассе. Её противопоказаны заезды на бордюры без разгона, может провернуться ремень на шкивах. Это запустить цепную реакцию разрушения всего агрегата. Стоимость ремонта вариатора на Рено Каптур может достигать 150 тысяч рублей.

Когда стоит заменить ремень ГРМ?

Как уже говорилось ранее, производить замену ремня газораспределительного механизма следует производить на каждые 50-70 тысяч километров пробега или каждые 48 месяцев эксплуатации авто. Но, как показывает практика, автовладельцы зачастую затягивают с заменой ремня на добрые 10 тысяч километров, если не больше, видя отличное состояние запчасти. Данный поход к делу неправилен. На периодичность замены влияет несколько внешних факторов:

1. Стиль езды водителя
2. Качество дорог
3. Климатические условия
4. Нагруженность машины

Ремень ГРМ на Рено Дастер

Если говорить просто, то сложность эксплуатационных условий, суровый климат, частая езда по бездорожью заставит владельца авто производить замену каждые 40 тысяч километров. Невнимательность водителя к данному вопросу может привести к последующему ремонту двигателя.

К тому же, некоторые повреждения требуют немедленной замены газораспределительного механизма, например:

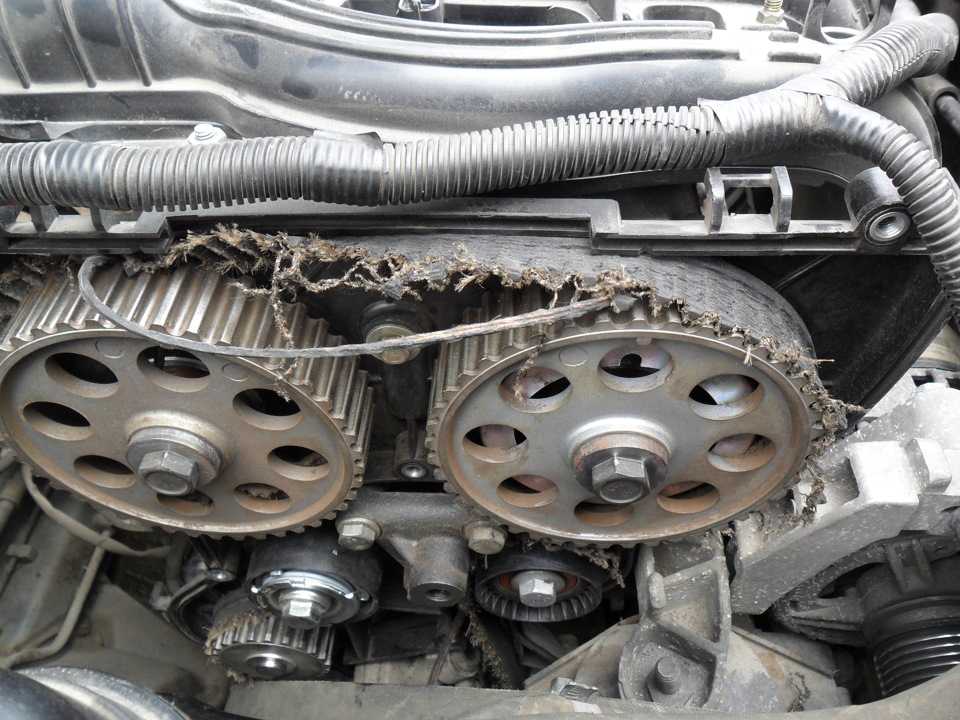

1. Малейшие нарушения целостности ремня (трещины, разрывы)
2. Заводской брак ремня ГРМ
3. Растяжение
4. Несоответствующий времени эксплуатации износ зубьев

Газораспределительная система

ZF center Блог Ремонт АКПП Renault Duster Устройство системы VVT Renault Duster позволяет регулировать:

• моменты закрытия и открытия клапанов;
• высоту подъема клапанов;
• поворот распределительного вала.

Поворот распределительного вала регулирует фазы, смещая открытие и закрытие клапанов с оптимальным опережением. Фазу распределительного вала регулирует гидромуфта (фазовращатель) которая управляется электронным блоком. Регулировка фаз у Renault обеспечивает оптимальные режимы работы агрегата на:

• максимальных оборотах;
• максимальной нагрузке;
• холостом ходу.

Устройство системы распределения фаз у Дастера 2.0 позволяет существенно снижать расход топлива и повышает мощность агрегата. ременной. Хотя в интернете много писали, что он цепной.

Как определить какой ремень генератора подходит

В зависимости от комплектации вашего автомобиля, существует два варианта привода вспомогательных агрегатов — с кондиционером и без него

Поэтому при покупке отдельно ремня, или же сразу комплекта для замены ремня генератора обратите внимание на комплектацию вашего авто и объем мотора

• Для мотора 1,5 комплект ремня генератора с роликом 7701476476 цена от 3500 руб
• Для мотора 1,6 без кондиционера комплект ремня генератора с роликом 7701478717 цена от 3100 руб
• Для мотора 2,0 комплект ремня генератора с роликом F4R 117209732R цена от 5000 руб

Выше указаны комплект ремень + ролики, можно производить замену только ремня, однако специалисты советуют менять сразу и ролики.

При отсутствии оригинала для мотора 1,5 литра можно использовать аналоги:

• Febest 0290J10E цена комплекта от 2500 руб
• Fenox R54118 цена комплекта от 2000 руб
• Gates K026PK1203 цена комплекта от 4000 руб может стоять в оригинале

Для мотора 1,6 литра без кондиционера подойдут следующие аналоги:

• Gates K026PK1130 цена комплекта от 3800 руб
• RiginalRG534014130 цена комплекта от 1300 руб

Состояние ремня желательно проверять при каждом техническом обслуживании автомобиля. При обнаружении потертостей, расслоений или трещин на ремне он требует замены.

Как заменить ремень генератора Рено Дастер 1,6 с кондиционером

Натяжение ремня происходит автоматическим устройством, поэтому для ослабления натяжения нам потребуется ослабить болт натяжного ролика.

С помощью ключа на 15 (желательно накидного) ослабляем болт крепления натяжного ролика как показано на рисунке. Поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины натяжного устройства.

После того, как ролик ослаблен, снимаем ремень с опорного ролика и со шкивов.

Маркировка ремня 6РК 1822 — что означает что ремень имеет длину 1822 мм и шестиручьевой

Для замены опорного ролика нам потребуется накидкой ключ на «13». Отворачиваем болт крепления ролика и снимаем наружную и внутреннюю крышки.

Таким же способом снимаем и натяжной ролик

Если обнаружили, что лопнула пружина натяжного устройства, его необходимо заменить. С помощью ключа или головки на 10 откручиваем 2 болта крепления и производим замену.

Далее берем новые ролики и ремень из комплекта и производим сборку в обратной последовательности.

Как заменить ремень генератора на Рено Дастер 2,0

Для того чтобы снять ремень, нам необходимо ослабить его натяжение. Для этого с помощью накидного ключа на «16» поворачиваем кронштейн ролика по часовой стрелке до ослабления.

• После ослабления можно легко снять старый ремень. Он имеет маркировку 7РК 1792 (то есть семиклиновой, длиной 1792 мм)
• Далее, для того чтобы заменить опорный ролик, нам понадобится головка на «13» с помощью которой следует отвернуть болт крепления ролика и снять его крышку.

Для замены натяжного ролика потребуется ключ Torx Т-40 звездочка. С его помощью откручиваем и производим замену натяжного ролика.

Производим сборку в обратной последовательности. При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой.

Как проверить состояние роликов?

Берем в руки ролик и начинаем вращать. Если во время вращение ролик крутится свободно и без лишних шумов и затруднений, значит он еще будет служить. Если слышен шум и затруднение при вращении, такой ролик лучше заменить.

Замена распредвала ГРМ на «Рено Сандеро»

Если вы владелец «Рено Сандеро», то будет полезно знать, как выполняется замена распредвала ГРМ.

Прежде всего нужно отвернуть болт, которым крепится кронштейн направляющей трубки указателя уровня масла к кронштейну воздухообменника. Для этого возьмите головку ключа на 10.

Затем из гнезда поддона картера мотора следует вынуть направляющую трубку вместе с указателем уровня масла. Колечко из резины уплотняет направляющую трубку в гнезде поддона.

Теперь берем головку ключа на 8, с ее помощью следует открутить 2 болта, которыми крепится рым. Демонтируйте его вместе с кронштейном воздухообменника.

Используя эту же головку, открутите 24 болта, которые держат крышку ГБЦ.

Шлицевая отвертка может играть роль рычага, с ее помощью нужно поддеть за приливы крышку ГБЦ. Просто обопритесь отверткой на впускной трубопровод. Чтобы не испортить его, подложите под отвертку кусочек ткани. Теперь демонтируйте крышку ГБЦ. Затем вытащите из ГБЦ две резинометаллические заглушки. Достаньте валы впускных и выпускных клапанов из постелей ГБЦ.

Чтобы посмотреть, исправна ли гидроопора рычага клапана, демонтируйте рычаг и вытащите ее из гнезда ГБЦ.

Как проверить гидроопору? Держите ее за корпус, при этом нажмите большим пальцем на головку плунжера в виде сферы. Если все в порядке, вам придется приложить достаточно много усилий, чтобы прижать его. Однако если он прижимается легко, значит, требуется замена гидроопоры.

Прежде чем устанавливать новую гидроопору, следует налить в таз масло для двигателя, а затем положить ее туда и 2-3 раза нажать на плунжер. Это необходимо, чтобы выпустить из него воздух. Если все сделать правильно, гидроопора станет жестче и не будет пружинить. По такой же технологии демонтируем рычаги и смотрим, исправны ли гидроопоры рычагов других клапанов.

Обратите внимание! Следует сделать отметки, как расположены элементы в ГБЦ, иначе, когда вы начнете собирать их обратно, поставить деталь на прежнее место будет непросто. Собирая ГРМ, следует установить новые сальники распредвалов.. Чтобы снять шкив, потребуется уложить вал в постели ГБЦ

Затем нужно надеть накидной ключ на 18 на гайку, с помощью которой крепится зубчатый шкив распрдвала. В отверстие в шкиве вставьте крепкую отвертку. Когда вы обопретесь ею на спицу шкива, стержнем отвертки нужно надавать на ключ, чтобы повернуть его (против часовой стрелки).

Чтобы снять шкив, потребуется уложить вал в постели ГБЦ. Затем нужно надеть накидной ключ на 18 на гайку, с помощью которой крепится зубчатый шкив распрдвала. В отверстие в шкиве вставьте крепкую отвертку. Когда вы обопретесь ею на спицу шкива, стержнем отвертки нужно надавать на ключ, чтобы повернуть его (против часовой стрелки).

Проследите, чтобы шкив с распредвалом не вращался, при этом гайка начнет откручиваться. Когда она открутится, можно снять шкив с носка распредвала и убрать сальник. Точно так же снимаем сальник со второго распределительного вала.

Когда гидроопоры и рычаги клапанов будут монтированы, приступаем к укладке в постели ГБЦ распредвалов. Прежде чем установить крышку ГБЦ, уберите с привалочных поверхностей крышки и ГБЦ подтеки клея-герметика. Очистите и протрите сухой тканью поверхности, чтобы на них не было отпечатков от ваших рук.

Теперь можно смазать привалочную поверхность крышки ГБЦ герметиком, который используется для фланцевых соединений (Loctite 518). Поверхность должна стать красного оттенка.

Поставьте на место крышку ГБЦ, после этого затяните болты крепления. Не забывайте соблюдать момент, последовательность можно изучить в нижеследующей табличке.

После того как крышка ГБЦ будет монтирована, возьмите инструментальную головку либо кусок трубы с нужным диаметром, чтобы запрессовать сальники распредвалов в гнезда ГБЦ. Не забудьте смазать кромки сальников маслом для двигателя.

Обратите внимание! Нужно проверить, правильно ли установлены фазы ГРМ на «Рено Сандеро», для этого нужно зафиксировать валы, установить зубчатые шкивы на носки распредвалов таким образом, чтобы логотипы «Рено» на спицах шкивов размещались вертикально вверх на вале выпускных клапанов и вниз на вале впускных клапанов.

Немного подтяните гайки, затем расположите на шкивах и натяните ремень привода газораспределительного механизма. Закрутите гайки крепления шкивов распредвалов с нужным усилием. Проверните коленвал по часовой стрелке на 2 оборота, чтобы удостовериться, что фазы газораспределения выставлены верно. В противном случае подкорректируйте установку. Соберите механизм в обратном порядке.

Замена ремня ГРМ Renault Laguna

Замена ремня ГРМ (газораспределительного механизма) с сохранением дилерской гарантии! Приезжайте к нам, если подошёл регламент замены ремня ГРМ, а также при появлении признаков его износа:

Мы оперативно проведём замену ремня ГРМ, по необходимости – ремней навесного оборудования, а также диагностику ДВС и газораспределительного механизма.

ФУНКЦИОНАЛЬНОЕ ПРЕДНАЗНАЧЕНИЕ РЕМНЯ ГРМ

Замена ремня ГРМ является частью планового технического обслуживания автомобиля Renault Laguna и играет важную роль в работе двигателя транспортного средства. Несвоевременная замена ремня может привести к сбою в работе мотора, а обрыв к деформации клапана газораспределительного механизма и необходимости проведения капитального ремонта двигателя.

Все детали газораспределительного механизма тесно связаны друг с другом, впрыск воздушно-топливной смеси приводит в движение поршень цилиндра двигателя, который в свою очередь толкает коленчатый вал, связанный ремнем привода с распределительным валом. Таким образом, происходит движение распредвала, который регулирует частоту движения клапанов. Ремень ГРМ Renault Laguna связывает между собой шестерни и передает крутящий момент от коленчатого вала к распределительному, влияя на скорость его вращения. При исправности системы частота их оборотов должна быть равна.

ВИДЫ НЕИСПРАВНОСТЕЙ РЕМНЯ ГРМ

Для предупреждения и профилактики работы газораспределительного механизма необходимо периодически производить замену ремня ГРМ, это сохранит мотор автомобиля Renault Laguna от поломки, предупредит преждевременный износ двигателя и увеличит срок его эксплуатации.

Износ ремня ГРМ происходит по ряду причин, избегая которые можно продлить срок службы двигателя автомобиля.

ПРИЗНАКИ НЕИСПРАВНОСТИ РЕМНЯ ГРМ

Все эти неполадки могут свидетельствовать о сдвижении фаз газораспределения и ослабления натяжки ремня. Если на своем автомобиле Renault Laguna вы заметили один или несколько признаков и этого списка – немедленно обратитесь в СТО, для проведения осмотра.

КАК ЧАСТО НЕОБХОДИМО ПРОИЗВОДИТЬ ЗАМЕНУ РЕМНЯ ГРМ Renault Laguna

Частота замены любых расходных материалов для автомобилей зависит от стиля вождения и режима эксплуатации автомобиля. При экстремальном стиле вождения и агрессивном использовании транспортного средства производить замену ремня ГРМ необходимо по мере его износа и стирания зубцов.

В нормальных условиях эксплуатации необходимо производить замену оригинального ремня ГРМ в плановом режиме, каждые 60 — 70 000 км. пробега. За этот период он вырабатывает свой ресурс и приходит в негодность. Если на вашем автомобиле Renault Laguna установлен аналоговый ремень, замену необходимо производить чуть раньше срока рекомендованного производителем транспортного средства.

КАКОЙ РЕМЕНЬ ГРМ ЛУЧШЕ ВЫБРАТЬ

Современные ремни для газораспределительной системы представляют собой высокотехнологичное изделие, отличающееся повышенной прочностью и износостойкостью, способное выдерживать высокие динамические нагрузки. Производятся ремни ГРМ из неопрена или полихлорпрена с усилением прочными нитями корда из стекловолокна, нейлона и хлопка.

Перечень работ при пробеге 90 000, 150 000 км

1. Повторяются все работы, которые нужно делать при ТО 1 и ТО 2.
2. Замена тормозной жидкости. Заливаемая ТЖ должна соответствовать стандарту DOT4.Стоимость оригинальной тормозной жидкости Elf Freelub 650 DOT4 (код товара 194743) – 800 рублей.
3. Замена рабочей жидкости в гидроприводе сцепления. Замена данной жидкости должна производиться одновременно со сменой тормозной жидкости в гидроприводе тормозов.
4. Замена охлаждающей жидкости. Заливается оригинальная охлаждающая жидкость GLACEOL RX (тип D). Каталожный номер жидкости (имеет зеленый цвет) 1 литр, Renault 7711428132 – 630 рублей. KE90299945 – цена за канистру 5 л. – 1100 руб.

Пошаговая инструкция по замене ремня ГРМ

Если всё подготовлено, пора приступать к процедуре. Как правило, она занимает около 2,5 часов. У новичков — чуть больше, у опытных водителей — чуть меньше.

Видео: Замена ремня ГРМ на Рено 1,4–1,6 8V (K7J, K7M) до 2010 г.в. Логан, Сандеро

Процедура происходит по следующему алгоритму:

Поддомкратить переднее правое колесо и снять его. Затем отщёлкнуть грязезащитный пластиковый кожух, под которым спрятан ремень привода генератора. Снять ремень.
Далее нужно открутить шкив коленвала, который держится болтом на 18. Если есть пневматический гайковёрт, процедура пройдёт без проблем. В противном случае нужно остановить маховик большой плоской отвёрткой, после чего открутить болт. Лучше привлечь к процессу помощника.

Необходимо демонтировать правую опору двигателя. Перед этим под мотором ставят надёжную подставку (лучше, если она будет из дерева, чтобы не повредить защиту картера). Опору упирают в разъём, открывающий доступ к сливной пробке.
Другой конец бруска упирается в пол

Убедившись, что двигатель надёжно укреплён, отщёлкивают трубку продувки абсорбера и провод, убирают их в сторону.

Затем нужно открутить 5 болтов на 16, соединяющих правую опору мотора, кузов и крышку привода ГРМ. После этого убирают опорный узел.

Чтобы при работе не сломать пластиковый наконечник, щуп вынимают. Отверстие нужно заглушить паклей либо пробкой. После этого приступают к демонтажу кожуха ремня ГРМ. Сначала снимают нижнюю часть, которая крепится 3-мя болтами. Головки могут быть на 8 или на 10 (зависит от года выпуска). Открученный кожух снимают через низ моторного отсека.
Легче показывать на снятом двигателе

Верхняя крышка железного кожуха удерживается 5 болтами — 4 на 13 и 1 на 10. Если машина выпущена до 2008 года, на ней будут стоять болты на 16. По задумке производителя нижние болты закреплены на герметике, потому что в этом месте проходят масляные каналы. Для выкручивания этих болтов придётся приложить дополнительные усилия. К тому же, при сборке агрегата их снова нужно «посадить» на герметик.

Когда болты откручены, можно устранить верхнюю крышку. Откроется доступ к ремню ГРМ.

Далее нужно распределить шкивы по меткам. Стрелку на шестерне распредвала наводят на значок DACIA (буква D), который отлит на клапанной крышке. Так просто шестерня не сдастся, поэтому нужно использовать болт, удерживающий шкив коленвала. На него надевают большую гайку и накручивают до упора, затем крутят по часовой стрелке, пока метки не соединятся. Чтобы ухватиться ключом было легче, под головку можно установить подставку.

Когда метки выставлены, необходимо демонтировать натяжной ролик. Для этого берут головку на 16, откручивают болт, снимают с оси ролик и ремень ГРМ.

Итак, старый ремень снят. Перед установкой нового необходимо почистить шестерни и все остальные детали, обычно спрятанные под кожухами. Их промывают и продувают потоком сжатого воздуха.

На очищенную ось устанавливают ролик и не до конца притягивают гайкой.

Установку нового ремня начинают с шестерёнки коленчатого вала. На ремне нарисованы указатели, которые помогут совместить нижнюю и верхнюю часть с метками на шестерёнке. Далее ремень натягивают на помпу, распредвал и ролик

Важно проследить, чтобы метка на ремне соединилась с указателем на распредвале. Чтобы не запутаться, надписи на ремне тщательно изучают: часть со стрелками и надписями о производителе — это верх ремня

Ближняя метка пойдёт на распредвал, дальняя — на коленвал.

Сразу после установки ремень будет провисать между шкивами. Слабину убирают, слегка провернув шестерню распредвала против направления вращения мотора.

Далее необходимо выполнить правильную натяжку ремня. Для этого используют специальный вилочный ключ (если оригинального нет, можно использовать ключ для моделей ВАЗ с передним приводом). Вилку вставляют в ролик, слегка отводят его вверх и прокручивают против часовой стрелки. Оптимальным считается натяжение, в котором ремень ГРМ отклоняется от первоначального состояния на 60 градусов. Как только подходящее натяжение найдено, ролик затягивают гайкой.

Затем нужно проверить работу. Болт крепления шкива коленвала прокручивают на 2 оборота и проверяют, совпадают ли метки и сохранилось ли натяжение ремня. Если что-то не так, гайку ролика ослабляют и ремень натягивают ещё раз.

Если всё в порядке, производят обратную сборку. Важно помнить о том, что два нижних болта верхней крышки привода ГРМ нужно закрепить герметиком, чтобы избежать подтекания масла из внутренних каналов.

Продление ресурса ГРМ

Износ ремня может быть вызван несколькими причинами:

• Эксплуатация в экстремальных условиях. Буксировка тяжелых грузов, прицепов, грунтовые дороги, высокие скорости приводят к раскручиванию коленвала на максимальные обороты. Так ремень стирается.
• Плохое качество самого ремня.
• Износ подшипников водяной помпы. Коленвал резко останавливается, вызывая рывок ремня.
• Потеки антифриза или масла. Химическое воздействие приводит к расслоению и трещинам на ремне.
• Заклинивание натяжного ролика.

Избегая вышеперечисленных моментов, можно значительно продлить ресурс ремня ГРМ.

Подробнее о замене ремней на Рено Каптур смотрите в видео:
