Чем отличаются системы полного привода

Жестко подключаемый, или полный привод Part-time

Этот тип привода считается самым простым и надежным, так как не имеет никаких сложных систем, которые должны отвечать за автоматическое распределение тяги по осям. По умолчанию крутящий момент передается только на одну ось, вторая ось включается только по необходимости с помощью раздаточной коробки с кулачковой муфтой. При включении «раздатки» обе оси жестко соединяются между собой, обеспечивая постоянное симметричное распределение крутящего момента.

Несмотря на конструктивную простоту, система имеет значимую особенность: невозможность ездить в режиме полного привода постоянно, а также на высоких скоростях и по ровным сухим поверхностям. Вернее, ездить-то можно, только с огромной вероятностью повредить систему полного привода.

Дело в том, что при повороте каждое из четырех колес вращается с разной скоростью и проходит свою траекторию поворота. Между осями нет никаких систем, компенсирующих разность этих скоростей, а потому вся нагрузка ложится на «раздатку», которая со временем и выходит из строя. Проще говоря, подключать вторую ось необходимо только для увеличения проходимости автомобиля на покрытиях, допускающих проскальзывание колес, таких как грязь, песок, снег, лед или в крайнем случае сильный дождь.

Проблемы

Что же касается технических проблем, то основной причиной выхода из строя раздаточной коробки как раз является пренебрежение правилами использования полного привода. Например, «раздатка» регулярно ломается на автомобилях Suzuki Jimny в силу того, что основными потребителями этого автомобиля являются представительницы прекрасной половины человечества, не особо разбирающиеся в конструктивных нюансах системы Part-time.

Если жесткое включение происходит не старым добрым рычагом, а с помощью электропривода, то система может не включиться. Происходит это чаще всего на стоящей машине, потому что зубья валов не попадают в зацеп и электроника дает отбой. Неисправностью это не является и исправляется просто накатом, чтобы в момент движения зацеп все же произошел.

Очень часто автомобили с системой Part-time являются объектами серьезного внедорожного тюнинга, а следовательно, и жесточайших нагрузок. Так что развалившиеся межколесные дифференциалы, оборванная цепь переднего вала и менянные главные передачи — не редкость на подобных авто. Однако в большинстве случаев узел настолько прост и надежен, что может вызвать вопросы лишь в случае огромных пробегов или халатного отношения владельца, например к замене масла.

Возможно, вам также будет интересно

«5С Групп» выпустила новую серию устройств плавного пуска (УПП) собственного производства — RSLC.
Использование устройств позволяет эффективно снижать пусковые токи трехфазных асинхронных электродвигателей и пиковые потребляемые мощности в сетях распределения электроэнергии. За счет этого существенно увеличивается ресурс оборудования и надежность работы.
Функция плавного останова УПП помогает устранить ударные процессы высокоинерционных механизмов. Множество специальных режимов запуска и большой диапазон установок тока и напряжения позволяют адаптировать двигатель к существующей нагрузке. …

В статье представлен обзор современных отечественных программируемых логических контроллеров (ПЛК) со встроенной исполнительной системой ISAGRAF 6 Fiord Target, которая успешно работает на контроллерах различного исполнения, информационной емкости и функционального назначения. Использование среды разработки ISaGRAF вместе с ISaGRAF 6 Fiord Target — это ориентация на лучший в своем классе продук…

Компания congatec значительно расширяет области применения своих платформ COM Express Type 6 на базе встроенного процессора AMD Ryzen в сторону меньших, но более мощных систем. Уже сейчас коммерчески доступен процессор AMD Ryzen Embedded V2000. Новый conga-TCV2 модуль в размере COM Express Compact компании congatec на базе нового процессора Ryzen Embedded V2000 по сравнению с предыдущим поколением впечатляет двукратным увеличением производительности на ватт и увеличением в два раза числа процессорных ядер. Размеры новинки составляют лишь 76% от габаритов своего предшественника, при этом …

Как управлять автомобилем с полным приводом

Полный привод налагает ряд ограничений на управление транспортным средством. Некоторые ограничения имеют универсальный характер, тогда как другие подходят только для некоторых типов полноприводных установок.

Основные советы:

Полноприводные машины лучше сцепляются с поверхностью дорожного полотна (в сравнении с передне- и заднеприводными). Поэтому на них можно ездить по мокрой или замерзшей дороге, а полноприводная система позволит сохранить езду стабильной.
Такие авто может заносить на льду и плохих, мокрых дорогах. Во время плохой погоды рекомендуется двигаться на средних скоростях до 80 километров в час. В таком случае сцепление будет максимальным.
Авто с компоновкой Part Time не подходит для езды по асфальтовым дорогам, а также не выносит разгон более 100 километров в час. Такие машины рассчитаны на езду по бездорожью на средних скоростях, тогда как для городских условий они не подходят.
После покупки полноприводной машины необходимо пересмотреть стратегию торможения, поскольку у таких машин чувствительность тормозной педали может сильно отличаться. После покупки рекомендуется сделать пробный заезд на низкой скорости до 40 километров, чтобы отработать торможение. Скорость нужно постепенно повышать до 100 километров, чтобы полностью освоиться с полным приводом.

Есливы пришли в автомобильный салон, чтобы купить машину, не следует сразу искать полноприводную модель. Такие машины следует покупать только в том случае, если вы живете в городе с плохими дорогами, в горной или холодной местности либо часто будете выезжать на природу. В таком случае полный привод даст ощутимый выигрыш в простоте и надежности вождения, что также позволит избежать попадания в ДТП. Если же вы живете в обычном городе с хорошими дорогами, то покупка полноприводного авто будет излишеством, поскольку ощутимых плюсов для себя вы не получите.

Жесткий подключаемый полный привод (Part time) 4WD.

https://www.youtube.com/watch?v=xVsxN4K2EcE

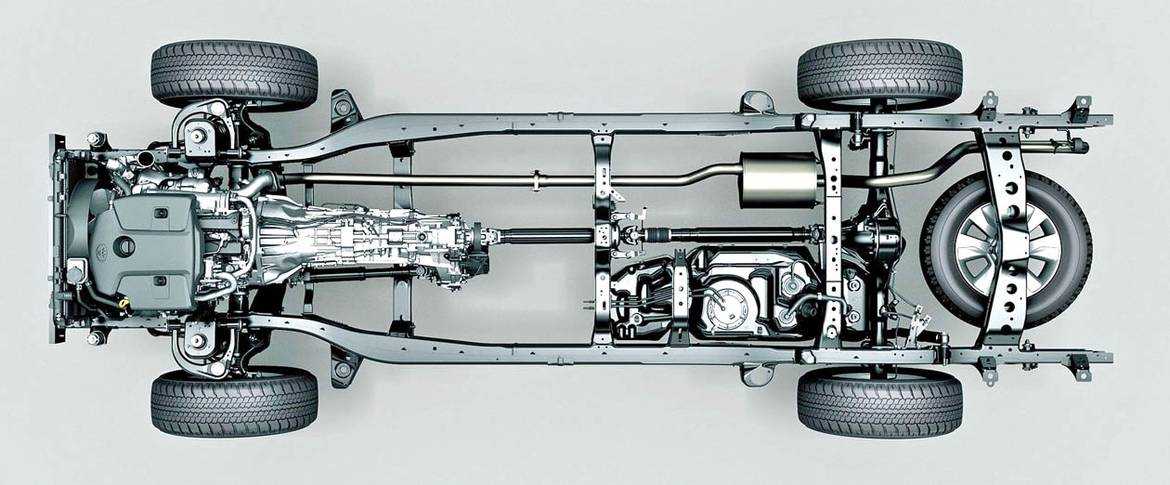

Самое простое решение для автомобиля 4WD – прямое подключение всех ведущих мостов. Такой тип трансмиссии сравнительно прост и надежен. Крутящий момент, поступает через коробку передач к раздаточной коробке, а от нее через шарнирные приводы к дифференциалам мостов. Усилие от двигателя непосредственно распределяется на передний и задний мост практически в равном количестве.

В результате, величина крутящего момента как на задних, так и на передних колесах становится практически равной. Такое распределение момента существенно повышает проходимость. Автомобиль может преодолевать существенное бездорожье.

Для увеличения крутящего момента дополнительно в трансмиссию 4WD вводится еще одна понижающая передача, называемая демультипликатором. При включении понижающей передачи, автомобиль существенно теряет в скорости, зато увеличивается тяга на колесах, что еще больше повышает проходимость. Для движения по рыхлому снегу, а также по вязким почвам рекомендуется включение понижающей передачи.

Такая конструкция лежит в основе всех классических 4WD внедорожников – тяжелых автомобилей, имеющих жесткую рамную основу и зависимую, часто, рессорную подвеску с неразрезными балками мостов. Конструкция классического 4WD внедорожника является фактически повторением конструкции автомобилей с американской маркировкой «general purpose», что в буквальном переводе означало: «автомобиль общего назначения». Позднее, это словосочетание трансформировалось в ставший нам привычным «джип» (Jeep).

Повышенной проходимости способствует не только полный 4WD привод на все колеса с дополнительной понижающей передачей. Успешному преодолению бездорожья во многом способствует удачное распределение веса автомобиля по осям, а также жесткая рама и конечно же, высокая и мощная подвеска, в которой вертикальное перемещение обоих колес жестко связано между собой.

Все это способствует хорошим внедорожным качествам. Если в автомобиле используются межколесные самоблокирующиеся дифференциалы, его проходимость повышается еще больше. Большинство «классических» внедорожников представляют собой автомобили с мощными двигателями, высокой посадкой и внушительными габаритными размерами. Такие автомобили способны преодолеть серьезное бездорожье, снежные заносы и даже переехать неглубокие водоемы без сильного течения.

Наряду с известными преимуществами, классические внедорожники 4WD имеют и ряд существенных недостатков. Главным из них является, как ни странно, жесткий полный привод. Все дело в том, что крутящий момент распределяется в равной степени между осями автомобиля. При некоторых условиях угловые скорости передних и задних колес не всегда бывают одинаковыми

. И если при движении по рыхлому грунту это компенсируется пробуксовкой колес, то при движении по твердому и ровному дорожному покрытию в трансмиссии будут возникать опасные перегрузки. Например, при прохождении поворотов, из-за разности давления в шинах или неравных угловых скоростях карданных шарниров, в трансмиссии внедорожника возникают крутильные колебания, в результате которых механизмы легко выходят из строя.

Чтобы этого не произошло, один из ведущих мостов, чаще передний, имеет возможность отключения от трансмиссии 4WD. Если вы двигались по бездорожью и решили выехать на дорогу с асфальтовым покрытием, прежде чем двигаться по дороге, вы должны отключить одну из ведущих осей. Многие отечественные и зарубежные модели 4WD внедорожников для уменьшения механических потерь оснащаются специальными муфтами, при помощи которых передние колеса подключаются к трансмиссии.

Некоторые модели имеют вакуумный или электромагнитный привод колесных муфт. Исходя из этого, такой тип автомобилей называют «part time 4WD». Повышенный расход топлива – еще один существенный недостаток внедорожников. Тяжелая рамная конструкция, чугунные балки мостов, большие механические потери обуславливают повышенный топливный аппетит таких автомобилей.

Достоинства 4WD:

повышенная проходимость,
простота и надежность конструкции,
жесткая конструкция.

Недостатки 4WD:

высокий расход топлива,
повышенные потери мощности,
необходимость отключения одной из ведущих осей,
высокий центр тяжести (склонность к опрокидыванию).

Есть ли явные преимущества у технологий AWD?

Сравнивая 4WD или AWD, мы можем выделить некоторые недостатки во всех технологиях

Но сейчас мы постараемся сконцентрировать внимание на преимуществах. Плюсов у каждой технологии полного привода достаточно много, если вы будете использовать эти возможности

К примеру, поездка по городу летом вообще никак не продемонстрирует ни одно преимущество такой технологии.

Зато вы получите такие плюсы в машине с AWD:

более уверенная эксплуатация машины на трассе, значительно увеличенная курсовая устойчивость;
уверенная поездка в сложных условиях, которая позволяет выбираться из любых передряг без помощи;
возможность съезжать с асфальта на умеренное бездорожье при поездках на природу, рыбалку;
не нужно ничего настраивать, электроника выполнит все поставленные задачи за вас без проблем;
для экономии топлива система сама отключит полный привод, когда это не будет необходимо.

Как видите, достоинств у данной технологии немало. Конечно, мы говорим изолировано про AWD, не сравнивая при этом систему с другими вариантами полноприводных технологий. Тем не менее, у машин с такими опциями довольно много явных видимых плюсов. Так что при определенных условиях переплата за полный привод действительно будет стоить своих денег.

Какие вообще системы привода на авто существуют?

Классическая классификация подразумевает существование трех видов привода для машины. Это передний, задний и полный. Но внутри этих видов можно выделить еще несколько подвидов, знать о которых порой стоит при выборе автомобиля. Все понятно с передним и задним вариантом привода, но вот полный вызывает определенные вопросы, именно с ним возникает больше всего сложностей при подборе.

Итак, вот общепринятые обозначения разных типов привода:

FWD (Forward Wheel Drive). Это традиционный передний привод, более 70% авто сегодня обладают именно таким вариантом передачи крутящего момента на колеса. Конструкция классическая, в большинстве случаев никаких подвидов и дополнительных параметров здесь выделить не получится.
RWD (Rear Wheel Drive). Под этим обозначением кроется традиционный задний привод. Единственным различием данного варианта передачи момента является расположение двигателя, от чего зависит и конструкция трансмиссии. В 99% двигатель устанавливается в передней части, а момент передается через карданный вал. Но встречается и расположение мотора сзади.
4WD (Four Wheel Drive). Это классический полный привод, который может быть постоянным или подключаемым. Раньше такие виды технологий можно было легко узнать по двум рычагам в центральном тоннеле. Основное отличие – механическая блокировка дифференциала, чтобы была возможность передачи момента сразу на все колеса в равной мере.
AWD (All Wheel Drive). Это современная адаптированная версия полного привода, когда электроника решает, какие колеса подключать к двигателю в конкретный момент времени. Сложная электроника и довольно слабая эффективность стали недостаткам первых машин с AWD, но сегодня все активно меняется.

Два последних вида полного привода можно также условно разделить на еще две группы. В первой будут машины с основным приводом на задние колеса и подключением передней оси. А во вторую группу будут входить изначально переднеприводные машины с подключаемым задним мостом.

BMW 5-й серии с xDrive

BMW 5-й серии продолжает развивать свое технологическое превосходство: на BMW 525xi и 530xi «умная» система полногопривода BMW xDrive наряду с великолепной тягой обеспечит новый уровень динамичности, безопасности и маневренности в сегменте полноприводных автомобилей. Модели с xDrive предлагаются в кузовных вариантах седан и универсал. Помимо спортивности и комфорта, вместимости и функциональности 5-я серия c xDrive обладает теперь превосходной уверенной тягой, удовлетворяющей самым высоким требованиям. Благодаря возможностям системы xDrive водитель при необходимости может использовать преимущества четырех ведущих колес, причем в остальное время ему не приходится мириться с недостатками, присущими многим системам полного привода. Ведь при повседневной эксплуатации новые модели 5-й серии с системой xDrive демонстрируют маневренность и динамичность, аналогичную заднеприводным моделям. Тем самым устанавливается новый стандарт в сегменте полноприводных автомобилей. За исключением необходимой адаптации к полному приводу ходовая часть автомобилей BMW 5-й серии с системой xDrive соответствует заднеприводным моделям. Модели с системой xDrive в базовой комплектации вместо 16-дюймовых легкосплавных колес заднеприводной версии оснащаются 17-дюймовыми колесами с шинами размерности 225/50. Принцип действия системы xDrive на моделях 5-й серии соответствует принципу полного привода автомобилей BMW X3 и X5, технические средства и программное обеспечение, разумеется, адаптированы в соответствии со специфическими требованиями 5-й серии. Система xDrive обеспечивает бесступенчатое и переменное перераспределение крутящего момента между передними и задними колесами. Она мгновенно распознает момент, когда необходимо перераспределить крутящий момент, и реагирует втечение предельно короткого промежутка времени, как правило, еще до начала пробуксовки одного из колес. В результате, например при динамичном движении в повороте, система xDrive в любой момент может направить оптимальный крутящий момент на соответствующую ось и тем самым свести к минимуму недостаточную или избыточную поворачиваемость автомобиля. Благодаря этому система xDrive обеспечивает заметный выигрыш в маневренности, усиливает удовольствие отвождения и одновременно повышает безопасность по сравнению с традиционными системами полного привода. Кроме того, система xDrive обеспечивает лучшую тягу на дорогах без твердого покрытия и на скользких участках, так как крутящий момент немедленно направляется к колесам, имеющим лучший коэффициент сцепления с дорогой, когда одному из колес грозит пробуксовка и потеря тяги. Водитель постоянно может наслаждаться преимуществами системы xDrive – ведь поток мощности непрерывно адаптируется к конкретным условиям движения. Основа системы xDrive: многодисковая муфта с электронной регулировкой. Особые возможности системы xDrive обеспечивает регулируемая электроникой многодисковая муфта в раздаточной коробке. При необходимости она в течение миллисекунд перераспределяет крутящий момент на передние колеса. В крайнем случаевозможно полное разъединение передней и задней осей или их жесткая связь друг с другом. При этом жесткое соединениесоответствует 100-процентной блокировке межосевого дифференциала в традиционных системах полного привода. Частью своих великолепных характеристик система xDrive обязана тому, что она использует все данные, которые собираетсистема регулирования ходовой части DSC. Так, с помощью датчика рыскания определяется вращение автомобиля вокругвертикальной оси, а с помощью другого специального датчика – угол поворота руля. На основе информации о скорости автомобиля, поступающей от колесных датчиков, его поперечном ускорении и параметрах двигателя xDrive заранее распознает дорожную обстановку в данный момент и в соответствии с этим оптимально перераспределяет момент между передней и задней осями. Функцию межколесного дифференциала, то есть принудительное распределение момента на передних или задних колесах, выполняет система DSC, ее электроника при необходимости вмешивается в работу тормозов: если одно из колес пробуксовывает без передачи силы на дорогу, то это колесо притормаживается. Благодаря этому дифференциал в редуктореоси автоматически перераспределяет момент на другое колесо.

Полноприводная Opel Insignia (Видео)

Суета. Бег наперегонки со временем. Обычное предпраздничное состояние любого человека. Быстрее-быстрее-быстрее. А на улице – мороз и солнце, день чудесный. Снега – как никогда. Ну, во всяком случае, в день съемок именно так и было. Чтобы везде успеть – нужно быстро ехать.

Подарки купить-развести, всех поздравить. Срочно нужен подходящий автомобиль. Мощный заднеприводник? Нет! Переднеприводный? Тоже отметаем. Остается только одно – полный привод! Вот оно, спасение от зимнего счастья в виде глубокого снега и скользких дорог. Ну и не просто полноприводный автомобиль, а чтобы еще и быстрый. Поверьте, нарушать никто не собирается. Честное пионерское! Хотя этот автомобиль так и подмывает забыть о том, что существуют правила дорожного движения.

Снаружи бурный характер Opel Insignia выдает только шильдик 4х4 на крышке багажника. И семнадцатидюймовые литые диски особого дизайна. Волк в овечьей шкуре? Чемпион мира по ралли в костюме Снежинки? Посмотрим. Потому что внутри он себя тоже не выдает. Ни тебе спортивных ковшей сидений – вместо них – роскошные кожаные кресла. Ни тебе примитивного замшевого бублика – вместо него – обшитый кожей руль с кнопками управления круизом и стерео. И приборы обычные, в общем-то. Типичный Opel. Мы такой уже видели. Ага. Наш официальный автомобиль. Даже сзади можно сесть вполне удобно, если ваш рост не превышает среднестатистических показателей. Откинуть подлокотник и наслаждаться поездкой. Но это не для нас. Наше место за рулем. Ключ на старт. Рычаг шестидиапазонной автоматической трансмиссии — в драйв. Ну и поехали.

Opel Insignia принимает с места с напором тепловоза. Ускорение ровное, глубокое. Не размазывающее по спинке, а мягко вдавливающее в нее. 7 секунд до сотни. Не по суперкаровски, зато машине все равно, какое покрытие под колесами. А как замечательно работает на старте электромагнитная муфта Хальдекс четвертого поколения! Она заранее смыкает диски, подключая заднюю ось, и потому с места Opel Insignia срывается, по-заднеприводному виляя своим симпатичным задом. А при очень настойчивой работе педалью газа в дело деликатно вмешивается система стабилизации. Но иногда, честное слово, эти электронные помощники только мешают. От них нужно избавляться.

А теперь то, что хотели словами описать. У Opel Insignia шасси не простое, а… хочется сказать как в сказке – золотое. Нет, не золотое. Он называется мехатронное. То есть такое, в котором электроника и механика тесно переплетены меж собой. Это дает возможность одним нажатием кнопки изменять поведение автомобиля. Например, с комфортного на спортивное. Причем меняется не только жесткость подвески, но и работа коробки передач, гидроусилителя. А еще в спортивном режиме панель приборов загорается красным цветом. Вот теперь, когда практически всё под твоим контролем, можно и пошалить.

Да-а-а-а, в скольжениях Opel Insignia ездить умеет. Если уметь, конечно, самому это делать. Единственное, что мешает сполна насладиться кайфом, так это задержки в откликах автоматической коробки передач. Сюда бы роботизированную трансмиссию с двумя сцеплениями, ну или честную механику – это было бы отлично. А так все же чувствуется некоторая отстраненность. Что, впрочем, не мешает вести этот автомобиль очень быстро. И к тому же безопасно. Для этого достаточно не отключать электронику. Напугать свою снегурочку сможете, но при этом контроль над автомобилем сохраните.

Ну так что же такое Opel Insignia 4х4 Турбо? Спорт-кар? Нет. Генератор адреналина? М-м-м, пожалуй, нет. Экспресс-доставка подарков через зимние тернии? Точно! То, что экспресс – можете не сомневаться. Ездит Opel Insignia очень быстро. Ну и можно гарантировать то, что подарки будут доставлены в срок, потому что безопасность Opel Insignia никто не отменял. Эх, где бы найти заснеженную площадку побольше? Мы бы не отказались от еще одной встречи с полноприводным Opel Insignia…

Источник

Виды полного привода: 4WD и AWD

Итак, можно выделить Full-time4WD, Part-time 4WD и AWD. В свою очередь, чтобы было понятно, какие особенности имеет AWD, что это такое и как работает, нужно рассмотреть данное решение в сравнении с другими похожими схемами реализации.

Первое, маркировка на автомобилях 4WD (Full-time 4WD и Part-time 4WD) и AWD — это тип полного привода (Four-wheel-drive и All-wheel-drive). Более того, система полного привода сегодня встречается не только на кроссоверах и внедорожниках, но и на легковых авто.

Каждая из этих систем имеет свои плюсы, при этом во всех случаях главное преимущество — улучшенная управляемость автомобиля при движении по скользкому дорожному покрытию и по бездорожью. Но также есть и свои минусы – большой расход топлива, усложненная конструкция трансмиссии, большие нагрузки на ходовую часть, дорогостоящее ТО и т.д.

Если рассматривать, что такое 4WD, то 4WD привод на машине, в большинстве случаев, дает возможность водителю самостоятельно выбрать, как распределить мощность между всеми колесами. Во многих автомобилях есть возможность отключение передачи крутящего момента на одну ось, как правило – это отключение переднего моста.

Виды 4WD приводов:

привод Part-time 4WD — надежная и простая система, которая посредством раздаточной коробки, в зависимости от дорожных условий, предоставляет возможность выбора типа привода авто (состоит из 2WD, 4WD High, 4WD Low (пониженная). Используется на многих внедорожниках (Jeep Wrangler, Nissan Xterra, Toyota 4Runner или FJ Cruiser) и пикапах. При этом 4WD нельзя использовать при движении с высокой скоростью по сухому асфальту (обычно используется 2WD);
привод Full-time 4WD — система используется всегда, то есть без поправки на разные дорожные условия. Система идеальна для поездок по скользким, сыпучим поверхностям. Ставится на внедорожники и кроссоверы, псевдо-спортивные легковые автомобили (улучшение динамики разгона), при этом должна быть снабжена дополнительными блокировками.
что касается привода АВД, система АВД привода (4х4) All-Wheel Drive – тип полного привода, передающий крутящий момент на передние колеса, и только в том случае, когда какое- либо колесо начинает проскальзывать, подключает полный привод (момент передается на задние колеса). В случае недостаточной тяги автомобиля при подключении заднего привода, распределение крутящего момента составляет 40% на заднюю ось и 60% на переднюю ось. Но есть исключения из правил, например, в автомобилях Ауди и Субару система распределения тяги 50:50. Режим привода в зависимости от дорожной ситуации выбирает бортовой компьютер.

Следует отметить, что автопроизводители сегодня все реже и реже используют полный привод с возможностью переключения и распределения крутящего момента, поскольку такой привод имеет большую себестоимость.

Раздаточная коробка стала редко применяться на транспортных средствах, на смену ей пришла автоматизированная электроника, которая и следит за вращением колес, контролируя максимальную эффективность работы трансмиссии автомобиля.

При этом в таких автомобилях осталась возможность регулировки режима работы, водитель может включить пониженную передачу крутящего момента (повышенные обороты двигателя при низкой скорости автомобиля).

Как видно, если рассматривать AWD и 4WD, в чем отличие данных систем, какие они имеют особенности, можно сделать вывод, что каждое решение имеет ряд достоинств и недостатков. Но, несмотря на некоторые технические нюансы, обе схемы относятся к системе полного привода.

Основные отличия систем состоят в том, что:

table-03

ПЛАНОВАЯ МОДЕРНИЗАЦИЯ

С появлением в 2006 году второго поколения кроссовера X5 немного обновили и xDrive. Ограничились доработкой управляющей электроники, наделив систему курсовой устойчивости еще бóльшими правами.

До конструктивных изменений дело дошло спустя два года. На модели X6 в схему «икс-Драйва» внедрили активный задний дифференциал с электронным управлением DPC (Dynamic Performance Control). Он способен перераспределять момент между задними колесами — это избавляет автомобиль от недостаточной поворачиваемости и позволяет ему проходить повороты с большей скоростью, оставаясь на заданной водителем траектории.

У DPC предусмотрена бесступенчатая блокировка, вплоть до 100%. Конструктивно это реализовано добавлением двух планетарных передач и пары многодисковых фрикционных муфт, которыми управляют электроприводы. Впервые подобную схему продемонстрировал еще Mitsubishi Lancer Evolution VII. У BMW она доступна только на кроссоверах Х5 и Х6. Для младших моделей в качестве опции добавили ее упрощенный электронный аналог — Performance Control. Эта функция встроена в систему курсовой устойчивости: в повороте она подтормаживает внутреннее заднее колесо, чтобы добавить момента на внешнем.

Отсутствие других изменений в конструкции трансмиссии xDrive говорит о надежности системы. Представители BMW утверждают, что за все время своего существования серьезных проблем она не доставляла. По статистике, не считая сальников и пыльников приводов, чаще всего выходит из строя серводвигатель управления муфтой. Но происходит это ближе к 300 000 км пробега, а столько накатывает лишь каждый третий, а то и четвертый хозяин. К тому же расположение узла снаружи раздаточной коробки упрощает процедуру замены, да и цена моторчика невысока.

С чего состоит полный привод 4motion

Само название полный привод 4Motion, говорит о том, что система будет не простой. Каждая часть выполняет отведенную ей работу. Наглядная схема системы 4Motion показывает, что полный привод автомобилей Volkswagen состоит из: агрегат автомобиля (1), раздатка (2), карданная передача (3), кардан (4), межколесный дифференциал для задней оси (5), муфта включения задней оси (6), межколесный дифференциал для передней оси (7) и коробка передач автомобиля (8).

Рассмотрим принцип устройства отдельных компонентов и предназначение в системе 4Motion. Первый по списку работы пойдет дифференциал передней оси. Его назначением является передача крутящего момента на ведущие передние колеса от коробки передач. Сам же корпус соединен с раздаточной коробкой.

Далее по списку идет раздаточная коробка, из-за себя представляет коническую передачу. Благодаря ей крутящий момент передается под углом 90°. Фрикционная муфта и раздатка соединяются между собой карданной передачей от привода задней оси.

Карданная передача из себя представляет два вала, соединенных между шарнирами равных углов скоростей. Сами ж валы присоединены к фрикционной муфте и раздатке с помощью упругих муфт. Как видно на схеме выше, задний карданный вал имеет промежуточную опору.

В полном приводе компании Volkswagen системе 4Motion используется многодисковая фрикционная муфта под названием Haldex. За счет нее передается крутящий момент от передней оси машины. Степень и величина передачи крутящего момента зависит от степени замыкания муфты. Как правило, в системе 4Motion муфта встроена в картер дифференциала задней оси.

В системе 4Motion используется муфта четвертого поколения, чаще всего её можно встретить на кроссовере Volkswagen Tiguan. В сравнении с предыдущим поколением муфт, она имеет более простую конструкцию. Муфты первого и второго поколения можно встретить на автомобилях Volkswagen IV и V, а так же на Volkswagen Transporter.

Сама конструкция муфты Haldex состоит из нескольких фрикционных дисков, аккумулятора давления, насоса и системы управления. Пакет фрикционных дисков состоит из набора стальных и фрикционных дисков. Внутреннее зацепление со ступицей имеют только фрикционные диски, стальные ж диски имеют зацепление с барабаном.

Управление муфтой Haldex системы 4Motion происходит электронным путем, так же сюда включены входные датчики, блок управления электроникой и сами исполнительные устройства. В качестве входного датчика используется датчик температуры масла.

Задачей блока управления полного привода 4Motion, как и в других системах автомобиля, является преобразование входящей информации и передача сигналов на исполнительные устройства. Кроме информации, полученной от датчика температуры масла, блок управления тянет информацию от блока управления агрегатом автомобиля и системы ABS.

К исполнительным устройствам системы 4Motion относят клапан управления, он способен регулировать давление сжатие фрикционных дисков начиная от 0 и до 100% от возможной величины. За счет положения клапана определяется величина давления. Что касается аккумулятора давления и насоса, то они обеспечивают поддержку давления масла во всей системе 4Motion на уровне 3 МПа.

Как видим система полного привода 4Motion от компании Volkswagen достаточно не сложная в сравнении с другими производителями. Производитель Volkswagen стал чаще устанавливать на различные модели своих автомобилей, тем самым повышая комфорт, управляемость и надежность.
