Как заменить колодки в барабанных тормозах

Советы по эксплуатации

Уход за автомобилем включает в себя периодический осмотр важных узлов и механизмов транспортного средства. Тормозная система – одна из важнейших, ее осмотр на предмет износа и возможных неполадок обязателен.

Каждые 20 тыс. км следует проверять колодки, пружины, рычаги и пр., замерять уровень тормозной жидкости, смотреть состояние цилиндров, уплотнителей и патрубков на целостность и возможные утечки.

При установке новых колодок специалисты советуют «прикатать» их:

1. Найти пустой участок дороги.
2. Разогнаться до разрешенной городской скорости и замедлиться до 10 км/ч, повторить разгон и снизить скорость не менее 10 раз. По окончании процедуры проехать в спокойном темпе еще 5 км.

Как улучшить тормоза

Ремонт тормозной системы КамАЗ и тюнинг поможет улучшить показатели данного механизма:

1. Замена штатных дисков на большие по диаметру. Для их установки нужно просверлить специальные отверстия, которые должны совпадать с крепежными болтами тюнинговой детали. В некоторых случаях могут потребоваться пластины, на которые будут установлены суппорты над дисковыми механизмами большего размера. Также следует приобрести увеличенные по размеру и ширине колеса.
2. Замена штатного механизма на вентилируемый диск или устройство с насечками того же размера. На каждый диск необходимо установить суппорты при помощи надежных крепежных элементов. Такой способ поможет увеличить эффективность работы тормозной камеры в 2 раза.

Во время проведения работ по улучшению работы тормозов нужно соблюдать следующие рекомендации:

1. Само устройство тормозов запрещено изменять на законодательном уровне. Все изменения будут обнаружены при проведении регулярного технического осмотра.
2. Все детали нужно выбирать только от надежных производителей, которые прошли процедуру сертификации.
3. Тюнинг можно делать только в том случае, когда все элементы системы находятся в исправном состоянии.

Как снять тормозной барабан

Перед проведением этой процедуры следует надеть защиту, например маску или очки.

Для того чтобы снять тормозной барабан, нужно сделать следующее:

1. Установить транспортное средство на специальную платформу.
2. Заглушить двигатель и поднять ручной тормоз.
3. Ослабить натяжение болтов.
4. Взявшись за баллонный ключ, прокрутить каждую гайку на 1 оборот против часовой стрелки.
5. Поднять КамАЗ при помощи специального устройства.
6. Открутить болты и снять колесо.
7. Используя баллонный ключ, снять все ослабленные колесные гайки.
8. Снять колпак и убрать в него все открученные крепежные элементы.
9. Снять колесо с направляющих.
10. Ослабить колодки, отвернув винт регулятора, который расположен на внешней стороне барабанной части.
11. Повернуть барабан так, чтобы отверстие совпало с винтом регулятора.
12. Винт регулятора повернуть до упора по часовой стрелке.
13. Снять барабан.
14. Используя отвертку, снять винты, которые удерживают данный механизм на колесе.
15. Подтянуть барабан на себя при помощи специального съемника.
16. Завести отвертку под фланец барабанного механизма.
17. Слегка ударить по рычагу, отвертке или по самому барабану.

Как отрегулировать

Для регулировки тормозов на КамАЗе нужно:

1. Проверить перемещение тормозного рычага. Он должен свободно перемещаться и возвращаться в исходное положение.
2. Совместить отверстия корпуса рукоятки и вилки штока механизма при помощи вращения червяка.
3. Надавить на управляющий блок до упора в направлении его вращения.
4. При помощи болтов и гаек соединить кронштейн фиксирующего типа с управляющим блоком рукоятки. Положение блока должно оставаться прежним.
5. Вращая червяк, развести тормоза до соприкосновения колодок с барабанным механизмом.
6. Повернуть червяк в противоположную сторону на ¾ оборота. Зубчатая муфта должна работать, а момент поворота червяка должен быть не менее 42 Нм.
7. Проверить работоспособность рукоятки. Для этого нужно растормозить транспортное средство на месте, нажимая на педаль до упора.
8. Проверить исправность штока. Он должен перемещаться без заедания.
9. Отрегулировать ход штока в соответствии с требуемым зазором, вращая червяк.
10. Проверить равномерность вращения барабанного механизма.

Через 2-6 км пробега осмотреть механизм на нагрев барабанного устройства. Температура не должна превышать +60…+80°С.

Подготовка к демонтажу заднего колеса скутера

Разборку и снятие заднего колеса скутера начинаем с того, что устанавливаем мопед на центральную подножку. Выбираем для этого ровную поверхность. Перед проведением работ рекомендуем все резьбовые соединения обработать жидкостью типа WD-40 или подобными.

В большинстве случаев для снятия покрышки требуется демонтировать глушитель с выхлопной трубой, то есть открутить две гайки снизу двигателя (фото выше) и отпустить болты, которые крепят хомуты глушителя (позиция 2 на рисунке ниже).

Снятие заднего колеса на китайском скутере в некоторых случаях (например на Viper Storm 150 с задним барабанным тормозом) не требует демонтажа выхлопной трубы, но здесь все индивидуально и зависит даже от ширины колеса и давления в шине. В любом случае при снятой выхлопной снимать колесной диск будет удобнее. Кстати, не потеряйте паранитовую прокладку, которая установлена между цилиндром и коленом выхлопной трубы.

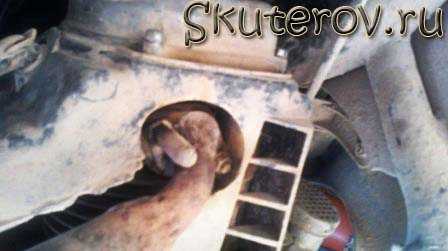

Итак, после демонтажа глушителя откручиваем нижний болт крепления амортизатора (поз. 1 на фото выше). Отводим стойку в сторону. В некоторых моделях скутеров присутствует только один задний амортизатор со стороны вариатора, который конечно откручивать не надо.

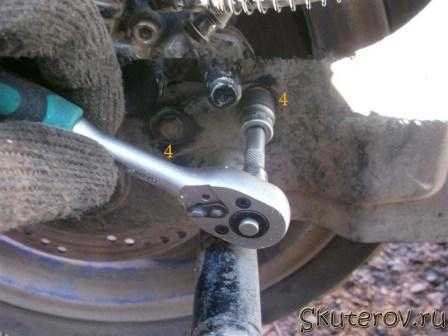

Для скутеров с задним дисковым тормозом откручиваем тормозной суппорт (болты поз. 4) и отводим его в сторону.

Когда менять барабанные тормозные колодки

В руководстве по эксплуатации для каждой модели автомобиля можно найти необходимые параметры и признаки, указывающие на необходимость замены тормозных колодок. Также, на периодичность замены будут влиять: стиль вождения, дорожные и эксплуатационные условия, масса автомобиля, качество материала тормозных колодок и “правильность” последней замены.

В среднем, задние барабанные тормозные колодки служат: на отечественных автомобилях – 70-80 тыс. км., а на импортных – более 100 тыс. км. Разница обусловлена качеством материала тормозных колодок. Также, можно замерить толщину фрикционной накладки, и если она менее 1,5-2 мм, то тормозные колодки подлежат замене. На некоторых моделях для этого не обязательно снимать тормозной барабан: достаточно вытащить заглушку в тормозном щитке и взглянуть на тормозную колодку.

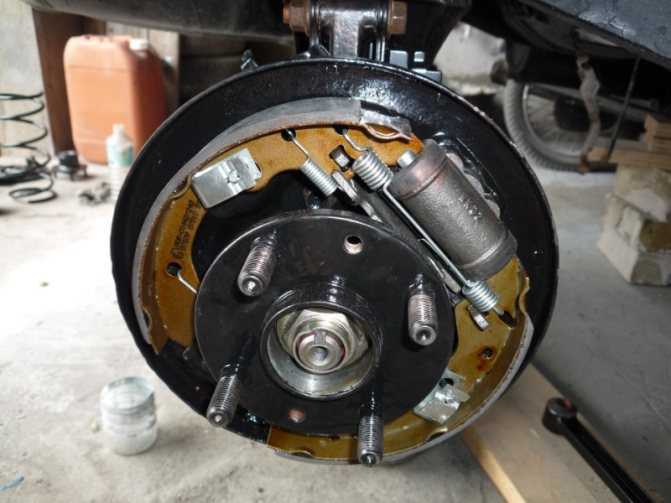

Барабанный тормозной механизм заднего колеса

Снятие и установка тормозных барабанов

Примечание. Тормозные барабаны заменять одновременно с обеих сторон автомобиля.

Барабанный тормозной механизм заднего колеса: 1 — -верхняя стяжная пружина колодок; 2 — отжимная колодка 3 — прижимная колодка; 4 — направляющая пружина, 5 — устройство автоматической регулировки зазора между колодками и барабаном

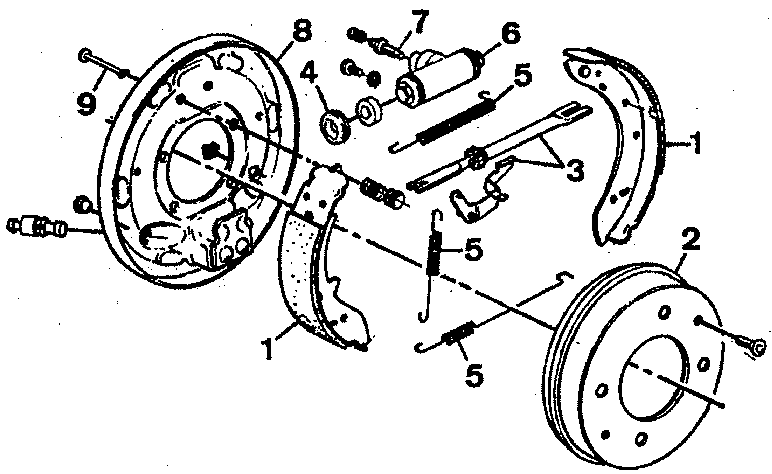

Детали барабанного тормозного механизма заднего колеса 1 — тормозные колодки; 2 — тормозной барабан; 3 — устройство автоматической регулировки зазора между тормозными колодками и барабаном; 4 — защитный колпачок; 5 — пружина; 6 — колесный цилиндр; 7 — штуцер для прокачки привода тормоза системы; 8 — щит тормозного механизма; 9 — ось направляющей пружины колодок

Отсоединение верхней стяжной пружины	Снятие направляющей пружины тормозных колодок

Снятие

• Поднимите заднюю часть автомобиля, установите на подставки и снимите колеса.
• Отпустите рычаг стояночного тормоза и максимально ослабьте натяжение тросов привода стояночного тормоза.
• Снимите тормозной барабан, отвернув болты крепления.

Установка

• Очистите от пыли тормозной барабан и тормозные колодки.
• Установите на место тормозной барабан.
• Нажмите несколько раз на педаль тормоза для приведения в рабочее положение устройства автоматической регулировки зазора между колодками и барабаном.
• Отрегулируйте стояночную тормозную систему
• Установите колеса и опустите автомобиль.

Замена тормозных колодок

Примечание. Тормозные колодки заменять одновременно с обеих сторон автомобиля новыми рекомендуемых заводом марки и типа.

Снятие

• Поднимите заднюю часть автомобиля. установите на подставки и снимите колеса.
• Снимите тормозной барабан,

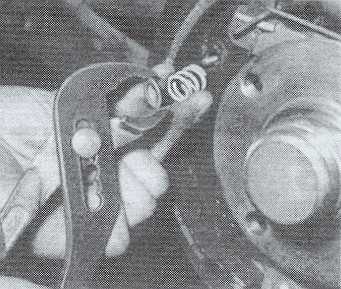

• Отсоедините верхнюю стяжную пружину колодок с помощью универсальных щипцов для установки пружин.
• Снимите направляющие пружины колодок.
• Сдвиньте насколько возможно к оси ступицы зубчатый рычаг.
• Отодвиньте колодки от щита тормоза и установите щипцы на поршни колесного цилиндра.
• Потяните на себя планку устройства автоматической регулировки зазора между колодками и барабаном и выведите ее из передней тормозной колодки
• Отсоедините от разжимного рычага трос привода стояночного тормоза.
• Поверните храповик устройства автоматической регулировки заюра между колодками и барабаном в нерабочее положение.
• Поверните на 90′ переднюю тормозную колодку.
• Выведите тормозные колодки с нижних опорных пальцев и снимите колодки.
• Осмотрите тормозные барабаны проверьте состояние трубок подвода тормозной жидкости и тщательно очистите детали тормозного механизма.

Установка

• Присоедините наконечник троса стояночного тормоза к разжимному рычагу.
• Установите колодки на щите тормоэа. повернув при этом на 90′ переднюю тормозную колодку.
• Сдвиньте насколько возможно к оси. ступицы зубчатый рычаг и соедините планку устройства автоматической регулировки зазора между колодками и барабаном с передней колодкой
• Установите направляющие пружины колодок.
• Присоедините к колодкам верхнюю стяжную пружину
• Снимите щипцы с колесного цилиндра.
• Установите тормозной барабан.
• Нажмите несколько раз на педаль тормоза для приведения в рабочее положение устройства автоматической регулировки зазора между колодками и барабаном
• Отрегулируйте стояночную тормозную систему.
• Установите колеса и опустите автомобиль.

Снятие

• Снимите тормозной барабан.
• Снимите тормозныe колодки.
• Отсоедините от колесного цилиндра трубку подвода тормозной жидкости, приняв меры недопускающие утечку жидкости.

Установка

Установка колесного цилиндра производится в порядке, обратном снятию, с соблюдением моментов затяжки резьбовых соединений. После установки прокачайте систему гидропривода тормозов.

v4x.narod.ru

Основные неисправности и их признаки

На современных авто «барабаны» стоят только на задней паре колес, поэтому заметить проблему сразу не всегда получается. Существует ряд признаков, которые могут говорить о поломках:

• транспортное средство снижает скорость медленнее обычного;
• при неисправности механизма одного колеса происходит занос во время торможения;
• при движении задним ходом возникают трудности с остановкой;
• эффективность системы может снизиться в случае утечки тормозной жидкости;
• педаль тормоза становится мягкой при попадании воздуха в гидравлическую систему, утечка и завоздушивание происходит по причине порчи манжет на ТЦ и разгерметизации гидропривода;
• звук (скрип, скрежет). Из-за поломки пружин, стойки, отслойки накладок.

Виды неисправностей

Хоть у барабанных тормозов и большой период эксплуатации, они всё равно подвержены износу и поломкам.

Основные виды неисправностей:

1. износ фрикционных накладок на тормозных колодках и непосредственно самого барабана;
2. течь тормозной жидкости и попадание воздуха в систему из-за повреждения манжеты гидроцилиндра;
3. сгнившие возвратные пружины и пружины регулятора;
4. смещение (перекос) тормозных колодок;
5. ослабевший трос ручного тормоза.

Перегрев — основной недостаток барабанной тормозной системы. Из-за плохой вентиляции внутри барабана при интенсивном торможении происходит сильный нагрев барабана и колодок, что значительно снижает эффективность торможения.

Почему задние тормоза барабанные

Зачастую, не последнюю роль в решении этого вопроса еще на инженерном уровне играет целесообразность применения гидравлической системы с диском там, где вполне хватает и обычного дешевого «барабана». Как правило, это несколько повышает стоимость скутера в целом, а значит, не позволяет конкурировать с другими скутерами в подобном сегменте.

Главная деталь в системе барабанного тормоза — это колодки. От их качества (скорее качества накладок, а не самих колодок) и материала изготовления зависит эффективность системы барабанного тормоза в целом. Накладки выполняются из специального материала, устойчивого к перегреву и прекрасно поступающего сцепку с металлическим барабаном колеса.Так как прочность этого материала уступает металлу, со временем накладка изнашивается, колодки подлежат замене.

УАЗ-469 – тормоза — Регулировка рабочего тормоза

Подробности Категория: Системы управления УАЗ-469

Регулировка рабочего тормоза УАЗ-469

Текущую регулировку тормозов проводите в такой последо­вательности: 1. Поднимите домкратом автомобиль со стороны колеса, тор­моз которого необходимо регулировать. 2. Вращайте колесо постепенно и повертывайте регулировоч­ный эксцентрик до тех пор, пока колесо не затормозится. 3. Отпускайте постепенно эксцентрик, поворачивая колесо до тех пор, пока оно не станет провертываться свободно, без заде­вания барабана за колодки. 4. Отрегулируйте таким же образом зазоры между колод­ками и барабанами остальных тормозов. При регулировке колодок передних тормозов (рис. 98), а также передних колодок задних тормозов (рис. 99) колесо вра­щайте вперед.

Рис. 98. Регулировка зазоров между ко­лодками и тормозным барабаном перед­него колеса автомобиля УАЗ-469Б.

При регулировке задних колодок задних тормозов колесо вращайте назад. Для уменьшения зазоров эксцентрики поворачивайте по на­правлению вращения колеса, а для увеличения их, наоборот, против вращения.

Рис. 99. Регулировка зазоров между ко­лодками и тормозным барабаном задне­го колеса автомобиля УАЗ-469Б

5. Проверьте отсутствие нагрева тормозных барабанов и рав­номерность работы тормозов при торможении на ходу автомо­биля. При текущей регулировке ни в коем случае не пользуйтесь опорными пальцами, так как нарушите заводскую установку колодок. В случае замены фрикционных накладок или колодок регу­лировку колодок проводите в такой последовательности: 1. Поднимите домкратом автомобиль со стороны колеса, тормоз которого регулируете. 2. Ослабьте гайки опорных пальцев и установите опорные пальцы в начальное положение (метки на торцах опорных паль­цев должны быть расположены, как указано на рис. 94, 95). 3. Нажав на педаль тормоза усилием 12… 16 кгс-м, подве­дите поворотом опорных пальцев концы колодок со стороны пальцев до упора в барабан (рис. 100). Затем затяните в этом положении гайки опорных пальцев, не допуская при этом их поворота. 4. Поверните регулировочные эксцентрики до упора в тор­мозные колодки. 5. Прекратив нажатие на педаль, поверните регулировочные эксцентрики в обратном направлении настолько, чтобы колеса вращались свободно. При установке новых колодок, когда фрикционные наклад­ки еще не приработаны к поверхности барабанов, тормозные барабаны после указанной регулировки могут несколько нагре­ваться. Если нагрев невелик (рука свободно терпит при при­косновении к ободу барабана), то после нескольких торможе­ний колодки приработаются и нагрев прекратится. Прн силь­ном нагреве тормозных барабанов регулировочными эксцентри­ками несколько отведите колодки нагревающегося тормоза от тормозного барабана.

Рис. 100. Регулировка тормозных колодок заднего колеса с помощью опорных пальцев.

Подробное описание регулировка передних тормозов УАЗ 3303 с фотографиями

1) Ставим машину на ровный участок.

2) Ручник не затягиваем, предварительно установив противооткатные башмаки (например пол чурки:-))

3) домкратим заднее колесо

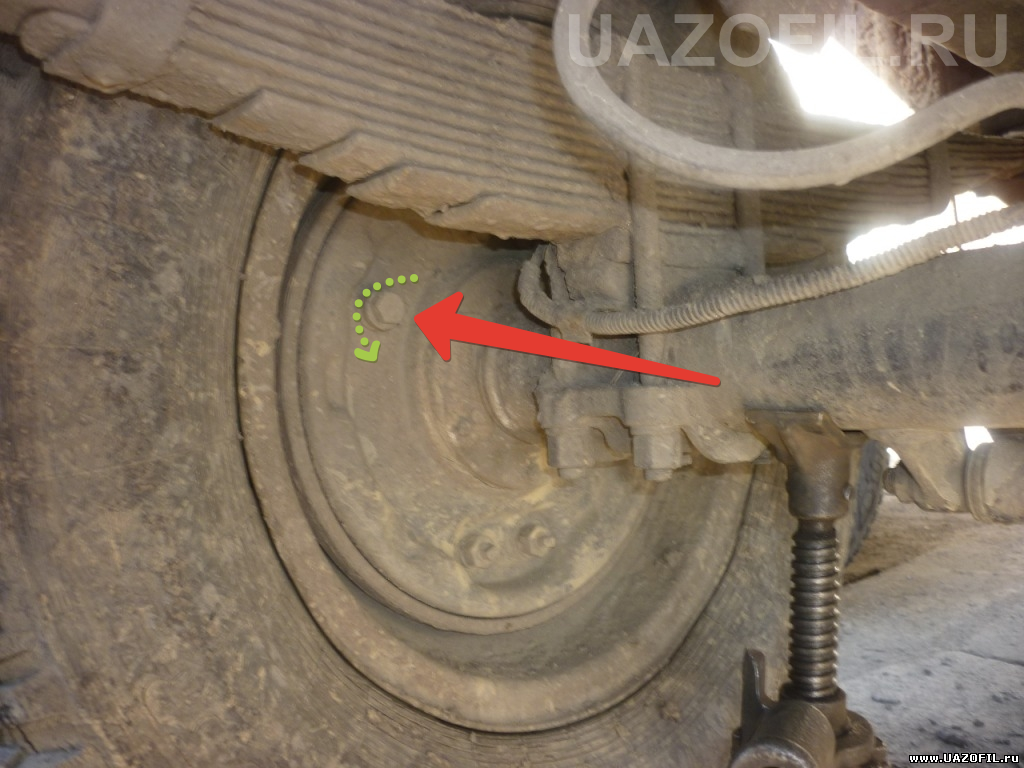

4) Крутим болт указанный стрелкой в направлении указанным пунктирной стрелкой, одновременно прокручиваем колесо рукой пока не затормозится. Когда колесо начнет притормаживать, медленно крутим болт в обратном направлении, до момента растормаживания колеса (короче ищем «граничное» положение). На фото левое заднее колесо.Стрелкой отмечен регулировочный болт задней колодки заднего колеса.

Регулировочный болт передней тормозной колодки заднего колеса крутится в обратную сторону.(на фото не видно.)

Схема заднего колеса и принцип регулировки заднего колеса.

Принцип работы барабанных тормозов

Действие всех известных тормозных систем основано на использовании высоких фрикционных свойств некоторых материалов. У барабанных тормозов принцип работы не является в этом плане исключением. Важную функцию в обеспечении работоспособности выполняет система гидропривода машины.

Под действием гидравлических сил, создаваемых нажатием педали тормоза, поршни ТЦ расходятся в стороны и входят в контакт с колодками, которые начинают прижиматься фрикционными накладками к поверхности вращающегося барабана, замедляя его движение. Вращение колеса останавливается.

Стояночный тормоз имеет механический принцип действия. Поднятие рычага, расположенного в кабине автомобиля, натягивает трос, который тянет расположенный в барабане разжимной рычаг. Рычаг же приводит в движение распорную планку, раздвигающую колодки для фиксации колес во время стоянки машины.

Замена Задних Тормозных Колодок На Китайском Скутере

Обслуживание и ремонт скутеров

Сменные барабанные тормозные колодки на скутере

замена

Тормозные колодки тормозного барабана необходимы в случае износа колодок, дефектов самих колодок, а также в некоторых случаях, когда самокат не работает удовлетворительно с существующими колодками из-за низкого качества колодок. Итак, давайте посмотрим на процесс замены тормозного барабана на тормозную колодку самоката.

Процесс замены тормозных колодок.

Даже начинающий скутер, который не справится с ремонтом оборудования, сможет заменить тормозные колодки самостоятельно.

Мы рекомендуем вам прочитать следующие статьи, прежде чем приступить к восстановлению барабанного тормоза:

Наиболее распространенные барабанные тормоза можно увидеть на заднем колесе самоката, мы рассмотрим его. Управление передним колесом принципиально не отличается. Давайте посмотрим на весь процесс ремонта, чтобы:

Снятие заднего барабанного тормоза.

Разместите самокат на ровной твердой поверхности. Используйте центральную поддержку.
Глушитель обычно не позволяет снять заднее колесо скутера, поэтому мы продолжаем снимать глушитель. Это очень просто. Снимите два болта, которые крепят глушитель к картеру двигателя. А также два штифта, прикрепленных к цилиндру.
Если заднее колесо оснащено плотно прилегающим пластиковым крылом, которое предотвратит демонтаж колеса, крыло также следует снять.
Теперь откручиваем колесную гайку.
Снимите заднее колесо с оси. После снятия гайки необходимо только снять ее с пазов на валу.
Снимаем тормозные колодки. Они удерживаются только за счет натяжения двух пружин, которые крепятся к кулачку и эксцентрику.
Тщательно осмотрите внутреннюю часть ступицы колеса (которая касается тормозов). Если сам барабан изношен, замена только одного вкладыша не поможет. Внутренний диаметр барабана определяется производителем каждой модели скутера и указан в инструкции по эксплуатации. Если внутренний диаметр превышает предел, необходимо заменить диск колеса.
Проверьте толщину тормозные колодки на подушках. Если прокладки изношены сверх предела, указанного в инструкции по эксплуатации самоката, подушки необходимо заменить

Обратите внимание, что вам нужно менять две панели одновременно, а не одну, если она изношена.

Замена задних тормозных колодок

Снятие колеса HORS MOTORS 056.

Это видео было обработано в видеостволе YouTube () скутер

Сделай сам.

Задняя сборка барабанный тормоз.

1. Соберите в обратном порядке. Сначала поверните метку на кулачке в направлении оси заднего колеса.
2. Износ индикатора износа колодок, расположенного на пазах эксцентрикового вала, следует вернуть к отметке на эксцентрике.
3. Теперь установите индикатор износа и рычаг на пазы, совмещая эксцентриковую канавку с эксцентриковым гнездом.
4. Обязательно смажьте кулачок и кулачок небольшим количеством смазки перед установкой колодок. Смазочные материалы должны быть сведены к минимуму для предотвращения попадания прокладок на рабочую поверхность во время работы. Жир на подушках в будущем значительно снизит качество барабанного тормоза.
5. Если на колодках (колодках) и внутри тормозного колпака (на ступице колеса) видны какие-либо следы грязи, протрите их тканью, смоченной растворителем или минеральными спиртами.
6. Замените тормозной трос и затяните регулировочную гайку так, чтобы свободный зазор ручки колесного тормоза на колесе составлял 10-20 мм.

Основные неисправности

Несмотря на свою простоту и надежность ручной тормоз нуждается в периодической проверке и обслуживании. Дело в том, что со временем привод несколько растягивается, из-за чего он уже не способен обеспечить полную блокировку колес.

Также может возникнуть такая неисправность, как закисание троса в оплетке. Происходит это зачастую из-за редкого пользования ручником. Поскольку весь привод проходит под авто, внутрь оплетки попадает влага и грязь, приводя к коррозии металла. Из-за этого тросику перемещаться затруднительно. В особо запущенных случаях он может вовсе застопориться внутри оплетки.

Коррозия может привести к перегниванию нитей троса, из-за чего он «распушивается» и концами этих нитей цепляется за оплетку, затрудняя его перемещение. Если не обращать внимания на состояние привода в конечном итоге тросики могут полностью перегнить и стояночный тормоз перестанет полностью функционировать.

Ремонт тормозного барабана

Помимо колодок, большая нагрузка идет и на барабаны. Как следствие, они покрываются бороздками, буртиками, неровностями. Такие дефекты значительно увеличивают тормозной путь, способствуют скорому износу элементов системы, становятся причиной неприятного шума при движении.

О том, что с барабанами не все в порядке, можно заметить по следующим признакам:

• Вы ощущаете «биение» в зонах педалей и руля.
• Торможение сопровождается шумами.
• При замедлении автомобиль вибрирует.
• Тормозной путь увеличивается.

О том, что барабанам нужен ремонт, можно узнать по небольшому тесту: ведите машину на небольшой скорости — если авто будет трясти, а его корпус станет вибрировать, то проблема есть. Компонентам тормозной системы понадобится замена или более экономная альтернатива — проточка. Чтобы такое восстановление было возможным, толщина барабана должны быть в нормальных пределах — ведь на станке поверхностный железный слой будет сниматься в целях выравнивания детали.

Сначала мастер снимает примерно 0,5 мм металла, чтобы определить степень изношенности барабана. Затем переходит к процедуре сглаживания поверхности, результат которой — удаление следующего слоя в 0,25 мм. Завершается работа шлифовкой детали.

Современная проточка барабанов тормозной системы отличается целым рядом плюсов:

1. Новые станки способны, благодаря прерывистой подаче, произвести цилиндрическую, а не винтовую проточку.
2. При проведении ремонта накладки не переместятся в сторону.
3. Не будет стука в колодках.
4. Из-за появления грубой поверхности возрастет скорость притирок барабанов и накладок.
5. Проходит факультативное шлифование.
6. На современных станках можно сделать большее число подач, что увеличит скорость проточки на 60 %.

Как поменять

Перед началом процедуры рекомендуется выжать стояночный тормоз и зафиксировать задние колеса при помощи башмаков с обеих сторон. После этого следует ослабить натяжение крепежных болтов и гаек, поднять домкратом протекторы шин и установить опорную подставку.

Для того чтобы поменять трещетки, необходимо полностью выкрутить крепежные механизмы колеса и убрать все болты с диска. Затем нужно вытащить тормозной шланг и при помощи отвертки отогнуть края стопорных шайб, которые фиксируют направляющие болты от выкручивания. Отвертку следует вставить между диском и тормозной планкой со стороны поршневой части суппорта, надавить на планку (это поможет ослабить давление поршней) и отвести трещетки от диска. Затем можно поднять защитный кожух и снять трещетку.

После проделанных действий нужно ослабить крепежную гайку, отодвинуть кожух суппорта вместе с фиксирующими скобами.

Перед тем как устанавливать новую деталь, необходимо выжать поршень суппорта при помощи монтировки внутрь до упора. После это рекомендуется проверить уровень тормозной жидкости в системе; при необходимости долить до требуемой отметки. Также следует провести внешний осмотр толщины диска и тормозного шланга на наличие повреждений и дефектов. Если были обнаружены трещины, элементы необходимо поменять на новые.

После этого можно устанавливать новые трещетки. Механизм собирают, выполняя все действия в обратном порядке.

Регулировка тормозов КАМАЗ евро-1,2,3 или 4 возможна полная либо частичная. Всегда требуется проверка правильности затягивания подшипников на колёсных ступицах. Нужно, чтобы барабаны тормозов не были тёплыми либо горячими. Требуется выключение стояночного тормоза.

Полная регулировка тормозов КАМАЗ проводится исключительно тогда, когда завершены их разборка и проведение ремонта, либо же в ситуации, когда нарушена центровка накладок для фрикций.

Как устроена система

Отметим, что в автомобиле присутствуют 3 данных системы, которые воспроизводят в действие блокировку. Чаще всего пример того, как работает ручной тормоз, приводится на модели механического ручного механизма. Мы не станем исключением и объясним принцип работы на этом же примере, т.к. на данной модели объяснение будет более доступным. Но в процессе, мы подробно разберем принципы работы каждой из систем.

Если тормозное усилие, приложенное к колесу, меньше движущей силы в нем, результат является положительным и заставляет транспортное средство двигаться, хотя и с меньшей интенсивностью. С другой стороны, если применяется более высокая тормозная сила, результат отрицательный, создавая пару сил, противоположных вращению двигателя, который блокирует колесо и вызывает перетаскивание.

Тормозное усилие должно быть достаточным, превышение этого, не означает, что автомобиль останавливается раньше, потому что для торможения необходимо преобразовать энергию движущей силы в тепло. Если колесо заблокировано, так как между его тормозными элементами нет трения, кинетическая энергия смещения больше не будет нагреваться, и поэтому транспортное средство будет продолжать двигаться до тех пор, пока энергия не будет устранена другим способом, влияние трения шины на землю.

1. Механический тип ручного тормоза – обычно главным компонентом является рычаг стояночного тормоза, но бывает, что он заменяется педалью, которая находится не так далеко от основной педали управления. Но мы поговорим о рычаге, он соединен с деталями, которые осуществляют блокировку задних колес при помощи тросов и натяжителей. Чаще всего встречается схема из трех тросов (два троса – боковые, они ведут к фиксирующим колесам, один трос – центральный, его функцией является распределение усилий). Определенные рычаги отвечают за функционирование колодок, благодаря их связи с тросами, они придавливают колодки к барабанам или тормозным дискам, при включении рычага.

– это одна из частей всей системы (колодки воспроизводят тормозное ускорение). За состоянием данных колодок необходимо тщательно следить, т.к. они достаточно сильно перегреваются и испытывают огромную нагрузку в том месте, где присоединяется специальная накладка к основанию колодки.

Запирание колес вызывает несбалансированное торможение. Несбалансированное торможение приводит к потере управления транспортным средством. Если блокировка колес происходит только на одной из осей, происходит потеря контроля над транспортным средством, так что если блокировка происходит на задних колесах, то сопротивление, создаваемое в них, имеет тенденцию выставлять их впереди, поскольку они заторможены, демонстрируя эффект обратными ударами в транспортном средстве. Если блокировка происходит на передних колесах, перетаскивание на них, когда они не продвигаются вперед, приводит к боковому отклонению транспортного средства с соответствующей потерей рулевого управления.

Гидравлический ручной тормоз – в данной системе тросы заменены на жидкостный гидроцилиндр. Также в устройство входит храповое колесо и рычаг

У данного механизма присутствует немаловажное преимущество: функции устройств осуществляет гидравлика. Но, если жидкость вытечет, водитель лишится и основных тормозов, и ручника.
Электронный – в этом случае всю работу выполняет компьютерный блок машины. После того, как ваш автомобиль заглохнет, система распознает горизонтальность вашего авто и блокирует колеса

В случае нарушения электронный привод будет активирован, благодаря прижимному винту в работе будут задействованы стояночные колодки, после чего колеса также поддадутся блокировке. Отключение ручного тормоза произойдет при нажатии на газ заведенного автомобиля.

После того, как ваш автомобиль заглохнет, система распознает горизонтальность вашего авто и блокирует колеса. В случае нарушения электронный привод будет активирован, благодаря прижимному винту в работе будут задействованы стояночные колодки, после чего колеса также поддадутся блокировке. Отключение ручного тормоза произойдет при нажатии на газ заведенного автомобиля.

Проблемы и их устранение

Существует несколько распространенных проблем, связанных с тормозами на автомобиле ВАЗ 2110. Причины их появления могут быть разными, но решение всегда одно — своевременный и качественный ремонт.

1. Тормоза полностью утратили свою эффективность, нажатие на педаль не вызывает никакой реакции. В такой ситуации ехать своим ходом никуда категорически нельзя, даже если речь идет о поездке на станцию технического обслуживания? Как вы затормозите? О стену или столб? Вызывайте эвакуатор и приступайте к ремонту. В некоторых ситуациях проблему можно решить самому на месте, но это временные меры.
2. Во время торможения наблюдаются сильные вибрации, чаще всего — в рулевой колонке. При этом при нажатии на педаль руль с трудом удерживается в руках. Причин тому может быть несколько:
   1. Если у вас установлены невентилируемые диски, подобные ситуации могут возникнуть во время дождя, при торможении по луже. Такие устройства не любят влагу, потому чтобы избавиться от вибраций, замените диски на вентилируемые;
   2. Другая причина вибраций — неисправные барабаны. Если на рабочей поверхности барабанов имеются темные пятна, узел изнашивается неравномерно. Необходим незамедлительный ремонт или полная замена механизмов;
   3. Обязательно проверьте наличие следов деформации на передних тормозных дисках. Из-за них часто возникают вибрации.
3. Нажатие на педаль тормоза очень тугое, физически тяжело как следует на нее надавить. Причины тоже бывают разные:
   1. Воздушный фильтр вакуумного усилителя, возможно, засорился, что привели к тугости педали тормоза;
   2. Неисправен сам вакуумный усилитель, разрушены наконечники, диафрагма, нарушен ход обратного клапана, имеются повреждения на соединительном шланге. Каждая из этих проблем ведет к тому, что педаль становится тугой. Решение — ремонт вышедших из строя узлов;
   3. Накладки могут изнашиваться со временем, что также не редко становится причиной тугой педали.
4. Нажатие на тормоз приводит к появлению шипения. Проверьте, в какой именно момент начинается шипение. Если при непосредственном нажатии на педаль тормоза, тогда проверяется в первую очередь вакуумный усилитель. В зависимости от степени повреждения, он меняется или ремонтируется. При шипении во время отпускания педали тормоза, тогда ничего страшного не происходит. Это вполне естественное явление. Разумеется, если шипение не очень громкое и интенсивное.

Как видите, тормозная система у автомобиля ВАЗ 2110 далека от совершенства в заводском исполнении, однако эффективно и надежно выполняет свои функции. Все возможные неисправности легко устраняются самостоятельно, но в некоторых ситуациях желательно обратиться на профессиональную станцию технического обслуживания.
