Проверка датчика скорости мультиметром и другими способами

Основные неисправности датчика скорости Лада Калина

Несмотря на простоту конструкции, ДС нередко выходит из строя. Признаками неисправного датчика являются:

• «зависание» или хаотичное движение стрелки спидометра;
• неправильные показания спидометра и одометра;
• включение лампы индикатора ошибки (при проверке ЭБУ выдает код ошибки 0500, 0501);
• нарушение стабильности работы двигателя на холостом ходу;
• увеличение расхода топлива.

Причиной этому может послужить:

• отсутствие или плохой контакт в разъеме датчика;
• обрыв проводов соединения;
• загрязнение чувствительного элемента;
• поломка чувствительного элемента.

Если в первых трех случаях датчик возможно «привести в чувства», то в последнем случае исправить ситуацию способна, лишь его замена.

Конструкция датчика

Устройство бывает двух типов: пленочным либо нитевым (проволочным). Если говорить о принципиальных отличиях, то в датчике первого типа роль чувствительного элемента играет пленка с зафиксированным на ней резистором, изготовленным из платины. Во втором случае работает проволока, изготовленная из того же металла. Понятно, что приобретение нового ДМРВ – дело недешевое.

Загрязненность устройства имеет отношение с состоянием воздухофильтра. Если оно не соответствует норме, то на элементах ДМРВ начинают оседать частицы пыли, грязи. В итоге устройство перестает функционировать: измерять массу воздуха, подаваемого внутрь силового агрегата.

Инструкция по снятию и замене

Чтобы произвести замену устройства, вам потребуются:

• две отвертки — с крестовым и плоским наконечником;
• гаечный ключ либо ключ-головка на 10;
• тряпка.

Также понадобится и новый датчик — на Калинах могут использовать разные контроллеры, поэтому перед покупкой точно узнайте, какой вам нужен.

Итак, как заменить датчик самостоятельно:

1. Для начала необходимо отключить питание от устройства и поставить автомобиль на стояночный тормоз, подняв рычаг в салоне.
2. Откройте капот. На данном этапе вам надо получить доступ к датчику, для этого, как мы уже сообщили, придется снимать воздуховод, идущий к воздушному фильтру. Как вариант, его можно попытаться сдвинуть в сторону. Для демонтажа отверткой с плоским лезвием открутите хомуты.
3. Увидев контроллер в месте монтажа, надо будет отключить разъем с проводкой, подключенный к нему.
4. Теперь возьмите гаечный ключ или головку и выкрутите гайку, с помощью которой фиксируется датчик в месте монтажа. Сама гайка расположена в неудобном месте, поэтому для ее откручивания может потребоваться время. Может быть такое, что гайка прикипела к установочному месту, хотя такое бывает редко. Для ее выкручивания обработайте место посадки жидкостью WD-40.
5. Затем возьмите отвертку с плоским наконечником и отсоедините девайс от коробки передач, после чего демонтируйте его. Используя тряпку, произведите очистку места установки, это можно сделать и перед снятием датчика. Тщательно очистите поверхность, чтобы не допустить попадания грязи в саму коробку.
6. Теперь можно приступить к установке нового контроллера. Установите девайс и подключите к нему разъем с проводом. Не забудьте установить обратно воздушный патрубок.

Признаки неисправности датчика скорости

Если неисправен ДС, то появляются такие признаки:

• неправильные показания спидометра, стрелка перемещается хаотически, полный отказ спидометра;
• повышенный расход топлива;
• отказывается работать усилитель руля;
• горит надпись проверки силового агрегата;
• одометр авто не показывает пробег;
• стрелка, показывающая уровень топлива, колеблется, не давая возможности правильно определить уровень;
• мотор не тянет либо потерял приемистость;
• двигатель глохнет на холостом ходу.

Перечисленные признаки могут быть вызваны поломкой и других устройств (автор видео — Автоэлектрика ВЧ).

В начале статьи мы уже упомянули основные признаки неисправности датчика скорости. Но возможны и другие симптомы, к примеру:

• В процессе движения стрелка спидометра не подчиняется контролю и логике. Она начинает хаотично перемещается от 0 до 200 км/час;
• не работает электроусилитель руля;
• срабатывает световой индикатор проверки движка;
• одометр автомобиля перестает считать километраж;
• стрелка указателя топлива проявляет большую активность к колебаниям топлива;
• мотор перестает работать (глохнет) на холостых.

Попадание воды на разъем и окисление контактов. Чтобы избежать таких проблем, стоит смазывать верхнюю часть устройства герметиком;

Перед покупкой и установкой нового устройства, старый узел необходимо снять, прочистить и проверить его работу. Если узел действительно неисправен, тогда стоит его поменять.

Снятие селектора АКПП

Снятие селектора на различных моделях автомобилей может отличатся, но основная последовательность действий схожа для всех. Для демонтажа узла требуется:

1. Открыть капот. Автомобиль при этом следует зафиксировать ручным тормозом;
2. Для удобства доступа к селектору рекомендуется снять аккумуляторную батарею, ее площадку и воздушный фильтр;
3. Установить рычаг в положение «N»;
4. Отсоединить электрический разъем.;
5. Рассоединить тягу и трос. Данную операцию удобно производить при помощи отвертки;
6. Тяга снимается вверх со штока путем легкого покачивания. При возникновении заеданий желательно помогать отверткой. Работать следует аккуратно, чтобы не произошло переключение передачи;
7. Отключить датчик, контролирующий в какое положение установлен селектор акпп;
8. Ослабить все пластиковые хомуты и извлечь колодку из кожуха, воздействуя на удерживающие усики;
9. Демонтировать щуп, вставленный через уплотнительную резинку;
10. Открутить крепеж корпуса селектора. Снимать разъем при этом нет необходимости;
11. Легким движением вытянуть узел. Если наблюдается застревание, запрещено прикладывать силу, так как возникает риск повреждения корпуса.

Механические

По своему устройству аналоговые спидометры делятся на следующие виды:

Аналоговый спидометр

Механический спидометр стрелочного типа – единственный из аналоговых видов измерителей скорости, которые до сих пор устанавливаются на многие автомобили. Рассмотрим устройство аналогового спидометра, принцип работы которого основывается на явлении магнитной индукции. Составные компоненты:

Сопутствующим элементом спидометра можно считать счетчик пройденного расстояния, который через червячную передачу соединен с тросиком

мы рассматривали ранее, поэтому заострять внимание на этом не будем

В полноприводных автомобилях скоростная часть спидометра может находиться в раздаточной коробке.

Принцип работы

Вращение вторичного вала МКПП через главную передачу связано с червяком и шестерней (червячная передача), которая крепится к тросу. Соответственно, вращение вторичного вала провоцирует движение троса, который оборачивается вокруг своей оси внутри кожуха. Трос, тянущийся от КПП к приборной панели, соединен с магнитом, который находится вблизи металлической пластины и соединен со стрелкой. С курса физики все мы знаем о влиянии магнитных полей на ферромагнетики. Вращаясь вокруг своей оси, магнит провоцирует отклонение металлической пластины, как бы утягивая ее за собой. Соответственно, чем выше скорость вращения магнита, тем быстрее будет крутиться металлическая часть, и тем больше будет подыматься стрелка автомобильного спидометра. Именно так работает механический спидометр.

Электронный спидометр

В электронном счетчике отсутствует механическая связь между показаниями на приборной панели и вторичным валом КПП. Способ реализации во многом зависит от устройства датчика скорости, который бывает двух типов:

Еще большее распространение получил электронный спидометр, работающий на эффекте Холла. Если к проводнику или полупроводнику прямоугольной формы приложено постоянное напряжение и его пронизывает под прямым углом линии магнитного поля, на противоположных плоскостях проводника возникает напряжение, которое и было названо в честь первооткрывателя Эдвина Холла.

Частота изменения выходного напряжения будет пропорциональна скорости вращения задающего диска. Именно частота импульсов напряжения позволяет ЭБУ высчитывать фактическую скорость автомобиля. Стоит заметить, что ранее главная функция датчика скорости – показывать скорость движения авто, стала теперь по большей мере сервисной. Датчик скорости используется системой питания двигателя в определенных режимах работы. Поэтому при поломке или некорректной работе электронного датчика мотор может глохнуть при смене передач, неустойчиво работать, терять тягу.

Почему спидометр врет

Любой автомобильный спидометр искажает показания. По большей мере связано это с калибровкой устройств, точно выполнить которую достаточно сложно. Также стоит учесть, что скорость измеряется по вращению лишь одной из оси главной передачи (редуктор, установленный в МКПП). А ведь при повороте колесо, находящееся на внутреннем радиусе, проходит меньшее расстояние, нежели внешнее колесо.

Но главную поправку в показания автомобильного спидометра вносит размерность колес. Чем больше диаметр колеса, тем большее расстояние автомобиль пройдет за один оборот приводного вала.

Поломки

К основным неисправностям относятся:

• разрушение шестеренок червячной передачи, которые часто изготавливаются из пластика;
• обламывание троса в месте зацепления со скоростной частью, вкручивающейся в КПП;
• окисление контактов датчика, обламывание проводов питания. Проверку питания можно осуществить своими руками при помощи мультиметра;
• неисправность электронной части, располагающейся в щитке приборов.

Предлагаем посмотреть видео процесса базовой диагностики в случае, если не работает спидометр.

Признаки и причины неисправности

Выше уже указывались симптомы, свидетельствующие о необходимости проверки датчика скорости. Главные признаки неисправности — отсутствие показаний на спидометре, повышение «прожорливости» мотора, сбои в работе двигателя на ХХ, ухудшение динамики и т. д.

О поломке датчика может свидетельствовать остановка мотора при движении, выход из строя электроусилителя рулевого колеса или повышение чувствительности ДУТ (к примеру, для Лада Калина).

Распространенные причины выхода датчика из строя:

• нарушение целостности контактов;
• окисление в местах соединений;
• обрыв цепи;
• расплавление изоляции;
• износ тросика спидометра и т. Д;
• сильная вибрация устройства;
• попадание грязи;
• перепады температуры;
• Другие причины.

Если игнорировать проблемы, возникают сбои в работе мотора, повышается износ его элементов.

Как правило, причиной проблем являются загрязненные контакты, которые стоит почистить и обработать «Литолом».

При обрыве в электрической цепи повреждение нужно искать возле разъема подключения. В этом месте провода наиболее подвержены перегибу и поломке. Иногда изоляция повреждается в месте монтажа коллектора выпуска.

При действии высоких температур изоляция может повредиться, что приводит к замыканию проводов.

При длительной эксплуатации изнашивается тросик спидометра, на котором со временем появляются трещины и разрывы, что приводит к выходу из строя контроллера.

Не менее распространенная причина поломки датчика скорости — разрыв цепи, поэтому до замены устройства нужно убедиться в его исправности.

Для начала стоит отбросить питание и изучить контакты с позиции загрязнения. После зачистки поверхность обрабатывается смазкой Литол.

В процессе проверки замерьте сопротивление в заземляющей цепи, оно должно равняться одному Ому.

При анализе неисправности нужно учесть следующее:

1. Если контроллер исправен и шестеренка целая, возможно, на устройство не поступает питание или в сети имеется КЗ.
2. В показаниях на приборной панели участвует ЭБУ и ABS, поэтому нужно проверить целостность провода, идущего от спидометра до блока. Бывает, что и сама приборная панель выходит из строя.
3. На машинах с тросиковым приводом причина неисправности часто скрыта в старом масле на шестерни или изношенном квадрате на конце тросика.

Перед заменой датчика, убедитесь, в чем причина неисправности. Алгоритм действий такой:

• достать трос из коробки, прокрутить его и посмотреть на реакцию спидометра;
• проверить электрическую часть указателя скорости;
• если напряжение не поступает, нужно убедиться в целостности предохранителей;
• вынуть датчик скорости, установить тросик в КПИ и проехать небольшое расстояние (при отсутствии данных на спидометре можно говорить о поломке ДС).

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Датчик массового расхода воздуха признаки неисправности, причины, как проверить

Выяснение причины неисправности требует комплексного подхода, как и проверка датчика (о ней пойдет речь ниже).

Также читайте про признаки неисправности датчика массового расхода воздуха.

Как проверить датчик скорости

Как проверить датчик скорости

Если двигатель вашего автомобиля глохнет в режиме холостого хода, то скорее всего вам потребуется проверка нескольких датчиков (ДМРВ, ДПДЗ, РХХ, ДПКВ) дабы определить виновника. Ранее мы рассматривали методы проверки датчика положения коленвала , датчика положения дроссельной заслонки , датчика холостого хода и датчика массового расхода воздуха , а теперь также рассмотрим проверку датчика скорости своими руками.

Этот датчик при неисправности передает ошибочные данные, что и приводит к нарушению работы не только двигателя, но и других узлов автомобиля. Измеритель скорости автомобиля (ДСА) отсылает сигналы на датчик, который контролирует работу мотора на холостых оборотах, а также, используя РРХ, управляет потоком воздуха, который обходит дроссельную заслонку. Чем больше скорость машины, тем больше частота этих сигналов.

Как определить, что датчик неисправен:

Отсутствует стабильность холостого хода;Неправильно функционирует или вообще не функционирует спидометр;Увеличенный расход топлива ;Сниженная тяга двигателя.

Также бортовой компьютера может выдавать ошибку об отсутствии сигналов на ДСА. Естественно, если БК на машине установлен.

Чаще всего неисправность вызывается разрывом цепи, поэтому, прежде всего, нужно продиагностировать ее целостность. В начале нужно отсоединить питание и осмотреть контакты на предмет окисления и грязи. Если она есть, то нужно зачистить контакты и нанести Литол. Часто провода подвергаются разрыву около штекера, потому как именно там они изгибаются и изоляция может перетереться. Также нужно проверить сопротивление в цепи заземления, которое должно равняться 1 Ом. Если неполадка не была устранена, то стоит проверить датчик скорости на работоспособность. Теперь возникает вопрос: как проверить датчик скорости?

На автомобилях ВАЗ, а также на других, зачастую установлен датчик, который работает согласно эффекту Холла (как правило, выдает 6 импульсов за один полный оборот). Но также есть и датчики другого принципа: язычковые и индуктивные. Первым рассмотрим проверку наиболее популярного ДСА, работающий по эффекту холла. Сам датчик оснащен тремя контактами: заземление, напряжение и импульсный сигнал.

Проверка датчика скорости

Вначале нужно выяснить если ли заземление и есть ли напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении. При этом напряжение между выводом и массой должно быть в диапазоне от 0,5 В до 10 В.

Способ 1

Демонтируем датчик скорости;Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать можно одеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.

Способ 2 (не снимая с автомобиля)

Устанавливаем машину на домкрат так, чтобы одно колесо не касалось поверхности земли;Соединяем контакты датчика с вольтметром;Вращаем колесо и диагностируем, появляется ли напряжение.

Если есть напряжение и частота в Гц, то датчик скорости работает.

Способ 3 (контролькой или лампочкой)

Отсоединяем от датчика импульсный провод;С помощью контрольки ищем «+» и «–» (предварительно включив зажигание)Одно колесо вывешиваем как в предыдущем способе;Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит «-«, то датчик скорости рабочий.

Если контрольки под рукой нет, то можно использовать провод с лампочкой. Проверка проводится так: подключаем одну строну провода к плюсу аккумулятора. Другой к разъему сигнал. При вращении, если датчик работает, то лампочка будет моргать.

Проверка привода датчикаПоднимаем на домкрат машину, чтобы вывесить любое переднее колесоИщем пальцами привод датчика, который торчит из коробкиНогой вращаем колесо.

Пальцами чувствуем, работает ли привод и работает ли он стабильно. Если все не так, то разбираем привод и обычно находим поврежденные зубья на шестернях.

Проверка ДС с язычковым переключателем

Датчик подает сигналы по типу прямоугольных импульсов. Цикл составляет 40-60%, а переключение происходит от 0 до 5 вольт или от 0 до напряжения аккумулятора.

Проверка индукционного ДС

Сигнал, который приходит от вращения колес, по сути, напоминает колебания волнового импульса. Поэтому напряжение меняется в зависимости от скорости вращения. Все происходит так же, как и на датчике угла поворота коленвала.

Способы устранения поломок

Если вы не хотите выкидывать деньги на покупку нового ДМРВ, можно попытаться восстановить его работоспособность. При помощи крестообразной отвертки открутите саморезы, фиксирующие на регуляторе элемент для измерения. Восстановление работоспособности заключается в промывке устройства, поэтому вам заранее нужно подготовить очистительное средство, к примеру, можно использовать жидкость для промывки карбюратора. Трубочку аэрозоля необходимо заранее согнуть под прямым углом.

Далее, трубка нагревается и обрезается таким образом, чтобы она была прямой, но струя направлялась в сторону. Трубку необходимо ввести в верхний клапан демонтированного компонента примерной на 1 см, после чего промывается резистор. Эту процедуру необходимо повторить несколько раз с интервалом в 2-3 секунды, при этом не забывайте о том, что резистор не в состоянии выдерживать большие механические нагрузки. Поэтому прочищать устройство ватой, кисточками или сжатым воздухом ни в коем случае нельзя (автор видео — канал VAZ hand made).

Подождите несколько минут, пока очиститель полностью не высохнет. Когда резистор будет сухим, его можно установить на место в корпус. Сделав это, можно опять произвести диагностику расходомера. Следует отметить, что после очистки контроллера некоторые характеристики силового агрегата могут быть изменены. Если это так, то необходимо произвести диагностику токсичности выхлопных газов и произвести регулировку этого параметра, если есть необходимость.

Как проверить датчик скорости

Существует несколько типов датчиков скорости: функционирующие на эффекте Холла, язычковые и индукционные. В большинстве автомобилей, в том числе и в машинах российского производства, устанавливается датчик скорости на эффекте Холла.

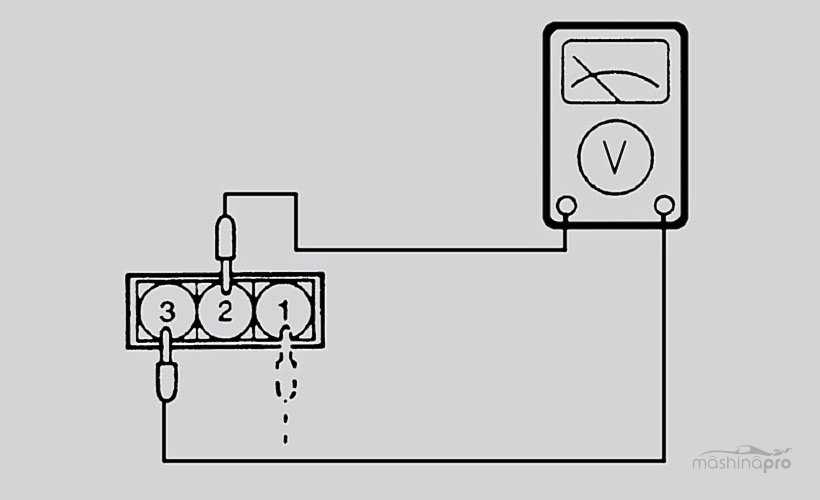

Как проверить датчик скорости на эффекте Холла

Датчик скорости, работа которого основана на эффекте Холла, имеет три контакта: заземление, импульсный сигнал и напряжение. Такой датчик можно проверить тремя способами.

Первый способ

1. Необходимо снять с автомобиля датчик скорости, расположенный на коробке передач;
2. Далее потребуется мультиметром, переключенным в режим вольтметра, определить, какой из контактов за что отвечает. Среди контактов требуется найти тот, который выдает импульсный сигнал. К нему нужно подключить плюс мультиметра, а минус установить на «землю», которой в данном случае может выступать корпус автомобиля;
3. Когда мультиметр подключен, медленно начните вращать датчик. Следите за показаниями вольтметра. Чем выше скорость вращения, тем выше должно быть напряжение. Чтобы вращать было удобнее, рекомендуется на ось датчика надеть небольшой кусок трубочки.

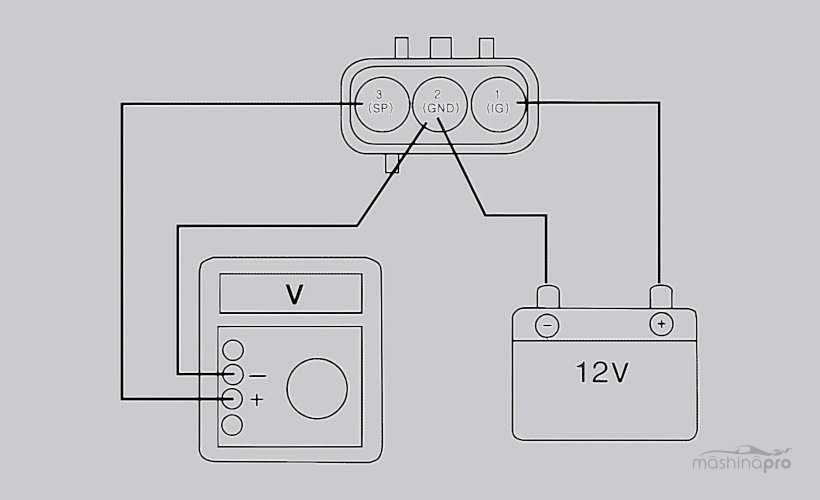

Второй способ

1. Датчик скорости должен быть подключен. Для тестирования потребуется поднять одно колесо автомобиля, чтобы оно не касалось поверхности, и его можно было свободно крутить;
2. Подключаем мультиметр в режиме измерения напряжения к контактам датчика;
3. Вращаем колесо и оцениваем результаты. Если напряжение и частота меняются, это говорит, что датчик исправен.

Третий способ

1. Для проверки потребуется обзавестись контрольной лампочкой и включить зажигание;
2. Далее необходимо поднять одно колесо автомобиля, чтобы его можно было свободно крутить;
3. Подключаем один провод к плюсу аккумулятора, а второй к контакту сигнала на датчике;
4. Начинаем вращать колесо. Если при вращении лампочка моргает, значит, датчик рабочий.

Чем отличаются индукционные и язычковые датчики скорости

Отличие индукционного датчика скорости в сигнале, поступающем при вращении колес. Данный сигнал напоминает колебания волнового импульса, а напряжение меняется в зависимости от скорости вращения. Принцип похож на работу датчика угла поворота коленчатого вала.

Что касается язычкового датчика, он передает сигналы путем прямоугольных импульсов. Цикл находится на уровне от 40 до 60%, а переключение происходит от 0 до 5 Вольт или до напряжения аккумулятора – 12 Вольт.

Проверка датчика

К контроллеру подходят
три провода. Один отвечает за заземление, второй подводит напряжение 12 В, а
третий передает импульсы в ЭБУ. Сначала стоит проверить, есть ли ток на
контактах ДСА. Для этого достаточно подключить к проводам щупы вольтметра. Есть
четыре способа проверки.

Сканер
OBD-2

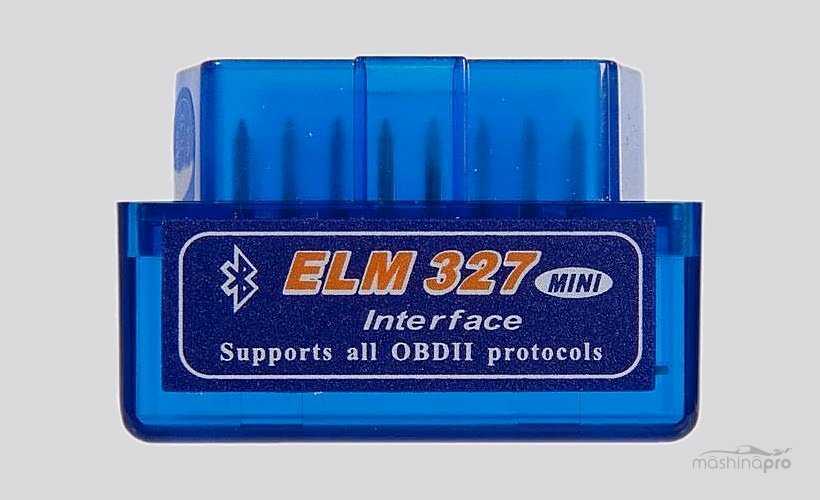

Сканер OBD-2 ELM 327
Портативный сканер OBD-2 ELM 327

Для машин с
диагностическим разъемом OBD-II логичный способ проверки — подключение сканера.
Не нужно искать профессиональную версию прибора, которую используют электрики в
автосервисах. Достаточно использовать портативный сканер. Он подключается к
смартфону по каналу Wi-Fi, Bluetooth и показывает ошибки с помощью приложений
для операционных систем Windows, iOS и Android. Типичные ошибки:

• P0500: неисправен контроллер
  скорости;
• P0501: сигнал выходит за пределы
  нормы;
• P0502: низкий уровень сигнала;
• P0503: высокий уровень сигнала.

Для диагностики можно
применить портативные устройства наподобие сканера Scan Tool Pro, Rokodil Scan
X или ELM 327. Если есть возможность, лучше отправиться в автосервис. Мастера
не просто найдут ошибки, но и быстро исправят их.

Без снятия

Проверка датчика скорости без демонтажа
Диагностика ДСА без демонтажа

Не так просто
демонтировать контроллер с посадочного места. Но есть метод, позволяющий
провести диагностику, не снимая датчик. Для этого нужно домкратами поднять
ведущие колеса. Не стоит забывать о безопасности. Под колеса, оставшиеся на
земле, следует положить противооткатные упоры. Далее тестирование выполняют в
следующем порядке:

1. Соединяют контакты ДСА с мультиметром.
2. Включают зажигание и запускают мотор.
3. Вращают колеса на низких оборотах.

Лучше выполнять проверку
вдвоем с напарником. Если тестер показывает напряжение на контактах, значит все
в порядке. Можно проверить частоту на импульсном проводе. Прибор должен
выдавать значение плюс-минус 40 Гц.

С
мультиметром

Проверка датчика скорости тестером
Проверка ДСА тестером

Сначала следует снять
датчик. Для этого нужно отсоединить импульсный провод и аккуратно демонтировать
контроллер, чтобы не повредить его корпус, а главное, электронную ячейку. Далее
подключаем один щуп тестера к импульсному проводу, а второй замыкаем на массу
автомобиля. Если перед нами ДСА с валом, нужно вращать его. В новых моделях
контроллеров, основанных на эффекте Холла, следует приближать и отдалять от
сенсора металлический предмет, например, гаечный ключ.

При манипуляциях с
подвижной частью или сенсором, мультиметр будет показывать увеличение
напряжения и частоты тока, который измеряется в Герцах. Если показания не
меняются, неисправность на лицо.

С
контрольной лампой

Подключение контрольной лампы для проверки датчика скорости
Схема подключения контрольной лампы

Первым делом нужно
отсоединить от датчика импульсный провод. Затем включаем зажигание машины.
Берем контрольную лампочку и соединяем один провод с плюсовой клеммой
аккумулятора, а второй закрепляем на разъеме ДСА типа «сигнал». После демонтажа
контроллера можно запустить генерацию импульсов, как в предыдущем способе:
прокрутить вал или провести металлическим ключом перед сенсором.

В момент появления
импульса лампочка начнет мигать. Чем быстрее проводим манипуляции с
чувствительными элементами ДСА, тем быстрее мигает лампочка. Если реакции нет,
значит датчик пришел в негодность и его пора менять.

Проверка датчика скорости ВАЗ, для чего нужен и как устроен

Измерение скорости автомобиля уже давно осуществляется не механическим способом. За это отвечает датчик скорости, принцип работы которого основан на эффекте Холла. Этот датчик подает в контроллер электромагнитные импульсы, на основе которых последний вычисляет скорость движения машины. Измерение скорости автомобиля происходит следующим образом. Датчик за каждый километр пройденного пути посылает контроллеру фиксированное количество импульсов – 6004. Чем быстрее движется машина, тем выше частота передачи. Таким образом, контроллер вычисляет скорость по временному интервалу между импульсами.

Помимо своей основной функции, этот датчик косвенным образом помогает автовладельцу экономить топливо. Когда автомобиль движется накатом со скоростью свыше 20 км/ч, контроллер, основываясь на показаниях датчика, не открывает подачу горючего.

1. Признаки неисправности датчика скорости
2. Причины неисправности датчика скорости
3. Как проверить датчик скорости на ВАЗ-2109
4. Первый способ
5. Второй способ (без демонтажа)
6. Третий способ (без мультиметра)
7. Замена датчика скорости на ВАЗ-2109

Перед тем как приступать к проверке датчика скорости, нужно выполнить несколько обязательных действий.

1. В большинстве случаев причиной неисправности является обрыв цепи. Чтобы исключить такую вероятность, проверьте, цела ли она. Для этого отсоедините питание и изучите цепь на наличие загрязнений, окисления и других нежелательных элементов. Если они найдены, зачистите контакты и нанесите на них защитное вещество — например, «Литол».
2. Нередко повреждению подвергаются провода, расположенные рядом со штекером. На это место приходится самая серьёзная нагрузка — в результате постоянных изгибов целостность линий нарушается. Осмотрите это место.
3. В качестве дополнительной меры рекомендуется измерить сопротивление в цепи заземления. Оно должно составлять 1 Ом, другие показатели свидетельствуют о неисправности этой части системы.

Описание работы датчика скорости на автомобилях ВАЗ Не удалось найти неисправности? Значит, дело в самом датчике. Нужно выполнить комплекс диагностических мер по его анализу.

Признаки неисправности

Отказ данного контролирующего прибора может произойти по нескольким причинам. Поломка его приводит к вспыхиванию лампочки Check Engine, установленной на панели приборов. Обычно это сопровождается также высвечиванием кода 33 или 34.

Кроме того, симптомами поломки опосредованно являются:

• утрата мощности силового агрегата;
• существенно возросший расход горючего;
• медленный разгон;
• плохой запуск двигателя или невозможность его совершить;
• нестабильность холостого хода.

Стоит указать, что превышение показателя расхода бензина нередко указывает и на неисправный насос. Однако ни в коем случае не следует забывать проверить и ДМРВ.

Неправильное соотношение горючего и воздуха приводит к тому, что образующая смесь сгорает не должным образом. Именно это обстоятельство не позволяет автомашине разгонятся быстро. Также здесь следует упомянуть и еще один симптом – ускорение рывками, если резко выжать газ.

Будь то богатая или же бедная смесь – ни в одном из этих случаев нормальной детонации не происходит. Это, в свой черед, приводит к плохому запуску мотора. Нередко здесь излишек бензина сгорает уже в глушителе – в результате там слышны периодически громкие хлопки.

Читать дальше: Как сделать лачетти мягче

Симптомы неисправного датчика скорости

Если у вашего автомобиля во время эксплуатации присутствует хоть одна из ниже названных причин, этот будет стопроцентным поводом для его проверки.

• Не стабильная работа на холостых оборотах.
• Расход топлива увеличился.
• Двигатель не «тянет», либо перестал быть таким приемистым, как раньше.
• Не работает или есть ошибки в работе спидометра.
• Отключается электроусилитель руля.

Если на автомобиле установлен бортовой компьютер, то ошибки исходящие от датчика скорости, так же будут поводом для проверки.

Причины неисправности

Самой частой причиной поломки датчика скорости является вышедшее из строя проводка. Она сильно подвергается внешним погодным условиям, окисляется и ржавеет. Таким образом только внешний осмотр даст верный ответ.

Один из контактов датчика отпал из-за воздействия коррозии.

После того как проводка и датчик осмотрены, приступаем к его демонтажу. О том, как правильно провести эту операцию, написано в этой статье.
