Картерные газы: работа системы вентиляции, маслоуловитель и клапан pcv

Замена клапана вентиляции картера

Замена клапана потребуется в случае если после очистки:

• клапан продувается в обе стороны,
• клапан невозможно продуть вообще.

Для замены необходимо приобрести новый клапан, аналогичный старому. Его каталожный номер 1035A422. Выполнить демонтаж и монтаж клапана можно используя ключ на 23 и пассатижи.

Выполняя замену необходимо уделить внимание резиновой уплотнительной втулке. Она очень часто становится твердой и плохо герметизирует клапан

При необходимости ее необходимо заменить.

Была у меня проблема с покупки машины в виде немного проседающих на холостом ходу оборотов. Зимой можно сказать совсем это не напрягало, откладывал на теплое время года эту проблемку. Сейчас начало подпекать. включаешь кондер и понимаешь что просадки оборот теперь очень заметны, машина с включенным кондером прям заметно подтраивает в моменты просадок.

За зиму было время собрать инфу, с чего начинать и что делать. пока что буду идти по плану : PCV –> прокладка клапанной крышки (как раз заметил начала потеть в одном месте) –> все прокладки впуска с чисткой дроселя.

что сказать по PCV, все же визуально его работоспособность не определить, так как и на заведенной машине проверял, и дул и иголкой двигал, а пока не поставил другой новый, было ощущение что и менять не нужно, вроде работает.

а вот нет. После замены, пропали резкие провалы в оборотах, теперь обороты проседают всего на 100-200 не более и довольно плавно что вниз что вверх назад поднимаются, без рывков и затроения как это было раньше. Работа кондера стала намного приятнее, проседания еле ощущаются теперь.

Теперь по самому PCV. инфы тут на драйве 100500 записей как менять и где он стоит, поэтому не буду плодить еще такую запись. оставлю просто пару фото :старый клапан:

None

None Вообще нам отлично подходят клапана, точнее они полностью идентичны нашим оригинальным с КИА и ЛАЧЕТТИ.

Ниже оригинальные артикулы и пример цены на них из атодока. (по оригиналу всегда можно пробить более дешевый аналог, если кому надо)Клапан PCV (клапан картерных газов):

— MITSUBISHI 1035A422 — 1520р (есть несколько аналогов от 1020 рублей )GENERAL MOTORS 96495288 (CHEVROLET LACETTI) — 381р (в аналогах оригинал от DEWOO но он дороже)HYUNDAI/KIA 267402G000 — 491 (аналогов не нашел)Насколько я понял подходят ни только на 2.0 лансера, но и на 1.8. а вот на остальных лансерах другая клапанная крышка и клапан другой формы.

Цена вопроса: 371 ₽ Пробег: 180 775 км

Доброго времени суток. Как-то раз, в теплый весенний день я листал просторы драйва, дабы увеличить свой кругозор в плане устройства нашего японца, и наткнулся на запись про PCV, в народе его называют — клапан вентиляции картерных газов. Я сразу же пошел изучать теорию и выяснил, что: клапан вентиляции картера (PCV) обеспечивает отвод газов из картера двигателя. Он направляет эти газы обратно в камеры сгорания через впускной коллектор. Когда клапан PCV выходит из строя, давление в картере может увеличиться. Оно будет выталкивать масло через уплотнения и прокладки, поскольку других механизмов сброса давления в двигателе нет.Посмотрев, в каком месте он находится, я взял в руки ключ на 23 и побежал крутить болты.

Для того, чтобы найти клапан PCV нужно снять крышку двигателя, она держится на двух болтах.

Полный размерКрышка двигателяВот предмет нашей темыСнимаем трубку с клапана и откручиваем егоПосмотрев на состояние клапана, я был не особо уверен в его корректной работе. Забрал клапан домой и начал штудировать принцип его работы. И вот, что я выяснил:Клапан позволяет дозировать поток газов в зависимости от силы вакуума во впускном коллекторе:— На холостом ходу давление вакуума во впускном коллекторе высокое, а газов в картере мало. Поэтому клапан почти закрыт.— На средних оборотах давление вакуума во впускном коллекторе средненькое, и газов не очень много. Клапан открыт наполовину.— На высоких оборотах давление вакуума во впускном коллекторе низкое, а газов в картере много. Клапан открыт на полную пропускную способность.

— Тормозим двигателем. Вакуума во впускном коллекторе нет. Картерных газов тоже практически нет.

В результате воздух из впускного коллектора стремиться в двигатель. В этом случае клапан полностью запирается.

Полный размерСхема работы клапанаЯ взял в руки свой клапан и начал его внимательно изучать

None

None Сначала, как всегда, я смотрю оригинал. Цена меня не устроила и я начал искать заменитель.И нашел: General Motors 96495288

None General Motors 96495288 — 384р.

Цена вопроса: 384 ₽ Пробег: 199 000 км

• zapchasti.expert
• uazlyuks.ru
• www.drive2.ru
• www.drive2.ru

Процедура очистки вентиляции

Чистка же вентиляции картера проводится следующим образом:

• открываем капот и отсоединяем АБК-клеммы (это необходимо для того, чтобы работа по читке прошла безопасно);
• аккуратно снимаем патрубок, который идёт к воздухосборнику;
• теперь требуется открутить саморез, после чего удалить кожух от дроссельной заслонки (саморез после снятия патрубка будет на виду, поэтому его открутить не составит труда);
• отсоединяем форсунки, а затем отодвигаем кабель, где находятся разъёмы, в сторону;
• откручиваем болты, крепления, которые держат щуп и верхнюю часть кронштейна, отвечающего за нахождение впускного коллектора;
• вынимаем трубку, расположенную в масломерном щупе, из мотора – делать это необходимо строго из положения «вверх»;
• теперь следует удалить рамповую крышку, которая закрывает форсунки и их разъёмы (чтобы не возникло трудностей, манипуляция проводится резким движением).

Первая часть «процедуры» выполнена.

Теперь приступаем ко второй:

отсоединяем от рампы топливопровод (важно заметить, что на разных марках автомобилей его соединение различно); делаем хомут от заслонки чуть слабее, после чего аккуратно его удаляем; таким же способом требуется снять патрубок со штуцера (так как штуцер пластмассовый, это делается крайне аккуратно); отсоединяем все ХХ-разъёмы; снимаем дроссельный трос от заслонки, который будет препятствовать чистке; проводим разъединение байонетного соединения от вытащенного из двигателя «хобота»; удаляем крышку от колодцев, предназначенных для свечей; снимаем клапанный шланг, после чего выкручиваем 4 болта, расположенных на верхней части коллектора; теперь следует чуть ослабить, но не полностью снять нижние болты (их 5 штук), а затем вынимаем коллектор; слегка отсоединяем хомуты, после чего удаляем вентиляционные шланги от маслоотделительной коробки; выкручиваем оставшиеся болты, а затем разъединяем блок мотора и маслоотделитель. Всё – подготовительный этап работ полностью завершён. Теперь можно приступать к удалению замазки, а также чистке и мойке полости маслоотделителя

Мыть его следует до тех пор, пока смолы полностью не пропадут с его основания

Теперь можно приступать к удалению замазки, а также чистке и мойке полости маслоотделителя. Мыть его следует до тех пор, пока смолы полностью не пропадут с его основания

Всё – подготовительный этап работ полностью завершён. Теперь можно приступать к удалению замазки, а также чистке и мойке полости маслоотделителя. Мыть его следует до тех пор, пока смолы полностью не пропадут с его основания.

После очистки проверяем шланги, расположенные на пламегасителе и картерной вентиляции. Если дроссельная заслонка грязная, её также следует промыть.

Вентиляция картерных газов авто семейства Ауди/ Фольксваген

СВКГ на многих автомобилях Фольксваген, Ауди, а также Seat и Skoda, устроена относительно сложно, так как имеет целую систему пластмассовых и резиновых патрубков. В процессе эксплуатации двигателя шланги в системе со временем закоксовываются, и тогда требуется чистка всех элементов вентиляции. Некоторые автовладельцы машин, не находя времени и желания на прочистку системы, раньше решали проблему просто – в обход штатной СВКГ на клапанной крышке устанавливали шланг и выводили газы в атмосферу.

У этого способа есть большие минусы:

• газы загрязняют окружающую среду;
• водителю и пассажирам в салоне приходится самим дышать вредным выхлопом, так как трубка выводится под капот.

На современных моторах VAG уже трубки отвода никто не устанавливает, и в случае засорения системы автовладельцы производят прочистку. Рассмотрим СВКГ на примере турбированного 4-цилиндрового двигателя AEG 2.0 л, работающего на бензиновом топливе.

Картерные газы на моторе VAG отводятся не сверху, с клапанной крышки, как сконструировано на многих ДВС, а с блока цилиндров (БЦ). На отверстии, расположенном с правой стороны БЦ, устанавливается маслоотделитель.

Какую функцию выполняет маслоотделитель, можно понять из названия – это устройство не позволяет подниматься маслу по трубкам в систему вентиляции. В СВКГ проходят только газовые пары, сама смазка остается в масляной системе. Чтобы масло не текло, между маслоотделителем и блоком устанавливаются уплотнительные прокладки.

К маслоотделителю крепится пластмассовая трубка, между шлангом и трубкой располагается тройник, в нем

устанавливается КВКГ.

Клапан имеет три режима работы, на холостых и больших оборотах он закрывается, в открытом состоянии находится при средних оборотах ДВС. Исправный КВКГ продувается только в одну сторону. На другом конце шланга крепится эжекционный насос, который усиливает разрежение в системе.

Эжекционный насос соединяется с выпускным коллектором, а от тройника еще отходит металлическая трубка, которая ведет к редукционному клапану.

Редукционный клапан (РК) работает приблизительно по тому же принципу, что и КВКГ, только он перекрывает более широкий канал. Проверяется РК также с помощью продувания – если из бокового отверстия при полностью закрытом нижнем канале воздух проходит, это означает, что РК неисправен.

Замена КВКГ

Заменить клапан несложно практически на любом легковом автомобиле, но у каждой модели двигателя СВКГ имеет свои конструктивные особенности. Рассмотрим для примера, как меняется КВКГ на моторе М54 В22, марка машины – BMW пятой серии в кузове E39. Клапан КВКГ находится под впускным коллектором спереди ДВС, и чтобы до него добраться, необходимо снимать:

• электронную дроссельную заслонку;
• регулятор холостого хода.

Для удобства можно снять и сам впускной коллектор, но тогда работа получается достаточно трудоемкой, к тому же придется приобретать коллекторные прокладки. После того, как доступ к клапану обеспечен, отсоединяем от КВКГ шланги и демонтируем само устройство. Производим установку нового механизма, устанавливаем все детали на свои места.

Устройство и принцип работы клапана вентиляции картерных газов

Клапан вентиляции имеет настолько простое устройство, что даже начинающий автолюбитель легко может научиться его разбирать и чистить.

Схема движения газов через клапан вентиляции

Он состоит из:

• Пластикового корпуса.
• Крышки.
• Входного и выходного штуцеров.
• Двух полостей.
• Мембраны.
• Пружины.

Принцип работы клапана в современных автомобилях

Видео о принципе работы системы и клапана вентиляции картерных газов.

Клапан вентиляции открывается в среднем режиме, когда создается оптимальное давление на мембрану. В этом положении клапан преодолевает силу давления пружины. Пройдя через маслоотделитель, газы очищаются от капель масла, проходят в открытый клапан и завершают цикл, возвращаясь назад в камеры сгорания, где завершается их догорание. Если мы говорим о непринудительной системе вентиляции картерных газов, то клапан почти не открывается, в режиме работы холостого хода и закрыт при высоких оборотах. На высоких оборотах выделяется много газов, часто случается прорыв горячих газов в впускной коллектор. В этом случае клапан закрыт, так как есть риск воспламенения картерных газов в самом картере.

Работа клапана вентиляции картерных газов в разных режимах

Куда деваются газы, если клапан закрыт?

В любом случае картерные газы должны удаляться и ни в коем случае не оставаться внутри системы.  Существует еще один железный патрубок, который ведет еще к одному клапану. Это, так называемый «грибок» или редукционный клапан. Когда основной клапан закрыт (а это происходит, напомню, на высоких оборотах и на холостом ходу) то газы проходят через этот железный патрубок напрямую в «грибок».

Он также имеет два состояния: закрытое и открытое. Когда он прикрыт, то у него внутри приоткрывается маленькое калиброванное отверстие, которое пропускает через себя газовую смесь. В этом случае газы уходят через большое отверстие. То есть, система, состоящая из двух клапанов, обеспечивает бесперебойную и надежную вентиляцию картера.

Неисправности в системе вентиляции картерных газов

Все неисправности в СВКГ можно разделить на два типа:

• выход из строя самого клапана вентиляции КГ;
• засорение (закоксовывание) шлангов системы.

Частая причина возникновения неполадок в этой системе – износ деталей цилиндро-поршневой группы ДВС. Если в цилиндрах слабая компрессия, а маслосъемные поршневые кольца не «держат» масло, создается повышенное картерное давление, и система вентиляции перестает справляться с отводом КГ. Масло и копоть забивает шланги, нарушается целостность мембраны PCV.

Сайт СТО «Ковш»: Купить герметик Teroson 9220 можно в нашем магазине: …

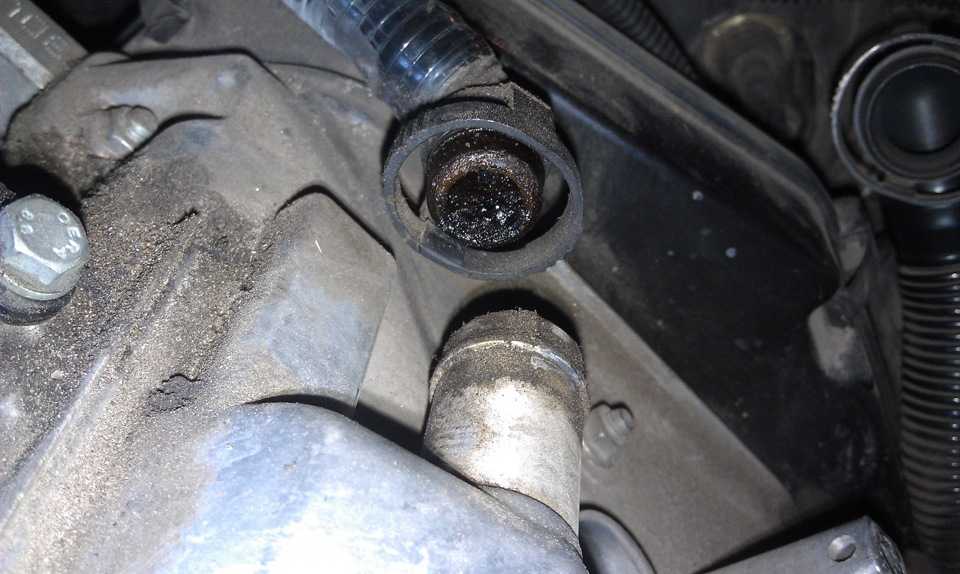

Когда забиваются патрубки СВКГ, картерные газы прорываются через все возможные соединения в двигателе, именно поэтому выдавливает прокладки, начинают течь сальники.

Обслуживание клапана PCV

Помимо визуальной проверки состояния различных PCV и связанных с ними компонентов, проверьте систему во время работы двигателя.

1. Тестирование на вакуум

• Запустите двигатель и дайте ему поработать около двадцати минут на холостом ходу, чтобы прогреть его до рабочей температуры.
• Затем откройте капот и отсоедините клапан от крышки и заблокируйте конец клапана пальцем. Вы почувствуете вакуум от всасывания системы на кончике пальца и заметите кратковременное падение скорости холостого хода примерно на 40–80 об / мин.
• Если вы заметите большее падение оборотов и холостые обороты двигателя, ваш клапан PCV может застрять в открытом положении.
• Если вы не чувствуете вакуум на кончике пальца, проверьте шланги на наличие грязи, препятствующей потоку воздуха. При необходимости очистите клапан и шланги разбавителем для лака и тонкой щеткой для шланга.

1. Альтернативные тесты

• Еще один способ проверить вакуум – зажать или заблокировать вакуумный шланг, соединенный с клапаном PCV. Скорость холостого хода упадет от 40 до 80 об / мин, а затем вернется к норме. Если нет, ищите заблокированный или ограниченный вакуумный шланг или клапан.
• На некоторых двигателях доступ к PCV затруднен. В этих моделях вы можете снять щуп для измерения уровня масла в двигателе и закрыть отверстие в щупе с помощью куска ленты.Когда двигатель работает на холостом ходу, снимите крышку с масляной заливной горловины на крышке клапана. Затем поместите тонкий кусок картона поверх отверстия. Подождите около минуты. Вы заметите, что вакуум всасывает и прижимает бумагу к отверстию. В противном случае произошла утечка в системе или система засорена. Проверьте состояние шлангов, их соединений и прокладки.

Как провести сборку двигателя по этапам

Чтобы автомобиль смог нормально работать, важно правильно собрать двигатель. Для этого следует ознакомиться с инструкцией по сборке:

Для этого следует ознакомиться с инструкцией по сборке:

Заменяем все непригодные уплотнители и кольца маслоотделителя, после чего промазываем их маслом.
Закрепляем маслоотделитель на двигательный блок, после чего затягиваем его при помощи болтов. Нижний болт закручивается руками, а не отвёрткой

При этом важно помнить, что во время закрепления уплотнения могут соскочить.
Надеваем на маслоотделитель шланги, не забыв обязательно закрепить их новыми хомутами. Затем прокладываем их так, чтобы они были без изломов.
На штуцерах затягиваем хомуты.
Теперь требуется закрепить 5 болтов – если необходимо, прокладки на коллекторе заменяются.
Вставляем назад все клапаны, после чего закручиваем их болтами

Теперь требуется аккуратно надеть коллектор на нижние болты, а затем затянуть их.
Следующий шаг – сборка топливной магистрали. На место устанавливаются трубки щупа, прикручивается кронштейн.
Соединяем патрубки, после чего проверяем все крепежи. Затем подключаем форсунки и систему ХХ.

Этапы чистки

При полном засорении системы продува картера можно заметит очень неприятные симптомы. К таковым относятся:

• понижается мощность мотора;
• рост уровня расхода топлива, который особенно заметен при городском режиме передвижения;
• периодическое пропадание педали акселератора;
• заметны небольшие выделения капель масла на прокладке и манжетах корпуса картера мотора.

Устранить засоры и почистить систему вентиляции можно посредством использования нескольких методов.

Например, в первую очередь, рекомендуется проверить состояние всех рабочих элементов маслоотделителя и клапана на наличие разнообразных отложения продуктов сгорания. Даже в том случае, если незаметно никаких накоплений, провести небольшую чистку не помешает.

Если после этого симптомы засорения не исчезнут, придется промыть шток заслонки

Специалисты обращают внимание на то, что после промывки заслонку необходимо тщательно насухо вытереть. Ее ни в коем случае нельзя смазывать

Чистка системы вентиляции картера проводится такой последовательно действий:

1. Снять крышку головки блока.

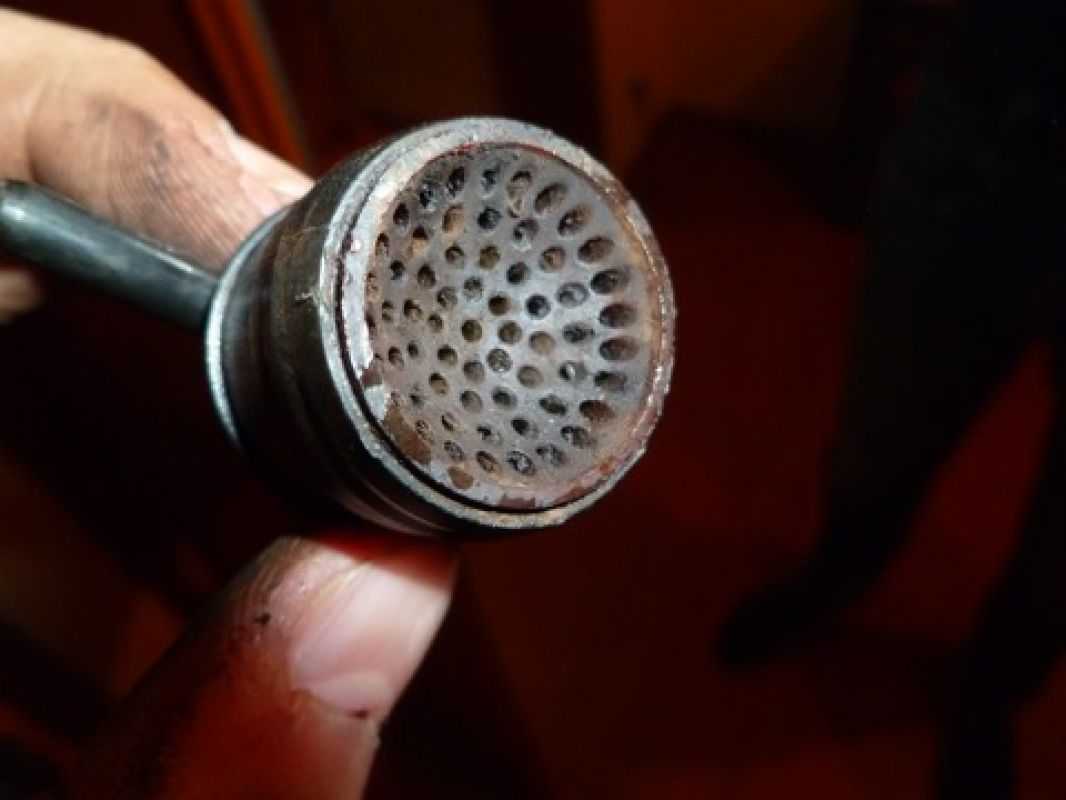

2. Изъять все сетки, расположенные в крышке головка блока цилиндров.
3. Промыть все сетки, корпус маслоотделителя и крышку головки БЦ. Для этого можно использовать керосин. Необходимо следить за тем, чтобы керосин не остался в картере. Если этого не удалось избежать, придется провести полную замену масла картера.
4. Установить сетки посредством их аккуратного проворачивания в крышке. С одной стороны сетки должны упираться в выступ на крышке картера, а с другой — было видно отверстие на корпусе маслоотделителя.
5. Закрутить крепежные болты.
6. Проверить, в каком состоянии находятся прокладки крышки СВК. Если заметен их износ или засорение, прокладки необходимо заменить.
7. Установить крышку на головку блока цилиндров.

Для самостоятельного выполнения этой работы необходимо иметь подходящие инструменты. К ним относятся:

1. Ядро. С его помощью проводится проверка каналов на присутствие на их стенках отложений или засоров.
2. Штанга с высоким показателем гибкости. Посредством ее использования облегчается доступ в труднодоступные участки системы, расположенные горизонтально.
3. Машина щеточная. Если ее нет в наличии, для удаления отложений и засоров не менее результативно можно использовать ручную щетку.
4. Канальный пробойник. С его помощью можно упростить удаление засоров. Для создания пробойников можно применять кирпич или любой строительный мусор.

Если говорить о периодичности очистки системы картерной вентиляции, она зависит от системы двигателя. Оптимальный срок очистки составляет 1 раз на протяжении 6 — 7 месяцев. При частой эксплуатации транспортного средства, срок необходимо уменьшить до 4 — 5 месяцев.

Ориентиром на необходимость проведения чистки служат в первую очередь фильтры тонкой очистки топлива. Как только на их стенках станут заметны загрязнения или отложения, пора приступать к проведению чистки СВК.

Для чего нужна очистка вентиляции картера на классических двигателях?

Добро пожаловать! Очистка системы вентиляции картера – что это такое и для чего оно вообще нужна? Порой этот вопрос задают многие люди которые имеют в своём имуществе автомобиль. На самом деле очистка этой системы дело обязательное и из-за сильной загрязнённости этой системы, у двигателя начинают проявляться такие проблемы, как: Выдавливание масла из всевозможных щелей в двигателе (В основном через уплотнители), и соответственно повышается расход масла.

Для чего нужна очистка системы вентиляции картера?

Она производится потому что со временем вентиляция картера в автомобиле засоряется и в связи с чем картерным газам начинает всё труднее проходить через засорённые шланги системы и поэтому загрязнённость этой системы как правило приводит к увеличению давления газов в двигателе и к сокращёнию ресурса деталей самого мотора.

Примечание! Под сокращением ресурса деталей мотора подразумеваются такие детали, как: Различного рода сальники, уплотнители и т.д. Потому что как правило при выдавливании масла (О чём говорилось выше), первым делом страдают именно они. А в том случае если система вентиляции загрязнена очень сильно, тогда страдают уже большинство деталей двигателя, в основном стенки цилиндров!

По какому принципу работает система вентиляции картера?

На самом деле всё очень просто, вы наверное уже имеете представление о том как работает двигатель у автомобиля, то есть при работе двигателя, воздух совместно с бензином сжимается и затем взрывается в цилиндре. Но всё же нужно учитывать тот факт то что цилиндр не может быть герметичен «на 100%» и поэтому часть взорванных газов прорывается в картер двигателя где эти газы как правило находится не должны. И чтобы они не находились долгое время в картере, газы посредством маслоотделителя и сапуна выходят очень быстро наружу и там через шланг попадают обратно в двигатель автомобиля.

А почему газы попадают обратно в двигатель и не вредно ли это?

Помните? Практически в начале статьи было указано то что из-за картерных газов могут повредится стенки цилиндров. А связано всё это с тем, что шланг идущий от сапуна подсоединяется напрямую в корпус воздушного фильтра и ещё в том месте где воздухофильтр отсутствует, так как он находится чуть выше. И в следствии чего через загрязнённый шланг, грязь попадает в двигатель и после очередного такта сжатия эта грязь может навредить зеркальной части стенки цилиндра, и уменьшить ресурс вашего мотора.

А то что газы попадают обратно в двигатель, то это очень хорошо потому что не загрязняется окружающая среда т.е. наша экология. Но зато это вредно двигателю автомобиля, потому что как правило картерные газы постоянно циркулируют и если система картера будет сильно загрязнена, как говорилось выше это очень плохо скажется на ресурсе вашего мотора.

Примечание! В конце статьи приведён интересный видео-ролик, в котором показано как можно сделать чтобы картерные газы не попадали обратно в двигатель автомобиля, а всё время выходили лишь в атмосферу при этом не загрязняя её!

Как очистить систему вентиляции картера?

Как произвести очистку системы – на классике?

Дополнительный видео-ролик: В данном видео-ролике, известный всем карбюраторщик «Наиль» демонстрирует интересную идею, благодаря которой двигатель вашего автомобиля прослужит более долгую жизнь, да и к тому же будет не очень сильно загрязнять окружающую среду.

Необходимый инструмент

Чтобы почистить сапун на двигателе ВАЗ, проверить и заменить шланги, не нужно особых навыков и специализированного оборудования, достаточно стандартного набора. Для выполнения работы потребуется:

• набор ключей №№ 7-13;
• отвертки плоской и крестообразной формы;
• промывающая жидкость, подойдет керосин;
• емкость, где будет проходить промывка;
• ветошь;
• прокладка для сапуна;
• термостойкий герметик на основе силикона;
• при необходимости потребуется набор новых шлангов – отдельно для карбюратора и инжектора.

Данный инструмент можно найти в любом гараже, поэтому с его подбором не возникает никаких проблем. Ветошь лучше брать такую, которая не разделялась бы на отдельные элементы, поскольку при промывке они могут попасть в двигатель.

Клапан вентиляции картерных газов

Принцип работы системы вентиляции картерных газов

Система вентиляции картерных газов, является неотъемлемой частью двигателя внутреннего сгорания. Работа системы незаметна, но ее исправность очень важная составляющая правильной и качественной работы двигателя.

Для чего необходима такая система? Система рециркуляции позволяет дожигать в камере сгорания примеси моторного масла и вредные вещества, которые в противном случае попали бы в атмосферу. То есть, это одно из решений по снижению вредных выбросов в атмосферу

Принцип работы клапана вентиляции картерных газов двигателя (КВКР)

Принципиальная схема работы клапана вентиляции картерных газов не имеет особых отличий вне зависимости от конструкции и особенностей двигателя. Главная задача клапана обеспечить регулировку давления поступающих во впускной коллектор картерных газов. При незначительном разряжении клапан открыт. При значительном разряжении во впускном канале клапан закрывается.

Схема работы системы вентиляции картерных газов

Как проверить клапан вентиляции картерных газов

В современных автомобильных двигателях применяется КВКГ мембранного типа (PCV). Устроен подобный клапан чрезвычайно просто, в стандартном варианте он имеет:

• корпус, на котором имеются два штуцера – для подачи картерных газов и для их отвода;
• крышку;
• диафрагму (мембрану клапана вентиляции картерных газов);
• возвратную пружину.

Принцип работы такого механизма следующий:

• когда мотор заглушен, под силой пружины клапан перекрывается мембраной;
• на холостых оборотах под воздействием разряжения мембрана начинает преодолевать силу пружины, и часть КГ проходит из ДВС во впускной тракт;
• на больших оборотах диафрагма полностью освобождает канал, и картерные газы засасываются во впускной коллектор в полном объеме.

По мере засорения клапан перестает работать, но прежде чем менять КВКГ, все же следует его проверить. Снятый с двигателя исправный КВКГ должен продуваться в одну сторону, в обратном направлении воздух через него проходит в небольшом объеме.

Еще клапан можно проверить на работающем двигателе, для этого от устройства нужно отсоединить шланг со стороны впускного тракта. На исправном КВКГ присутствует разрежение, и если к штуцеру приложить палец руки, будет чувствоваться, как палец «присасывается». При неисправном устройстве разрежения не создается.

Через систему вентиляции двигателя можно проверить, насколько хорошо себя «чувствует» поршневая группа ДВС. Делается проверка следующим образом – между PCV и впускным коллектором устанавливается простой прозрачный топливный фильтр. Если за небольшой пробег в фильтре появляется масло и копоть, значит, поршневые кольца не в порядке, и мотору необходим ремонт.

Устройство и принцип работы

Системы вентиляции картера для разных типов ДВС имеют несколько разное устройство, но все они обязательно состоят из нескольких основных деталей и узлов таких, как:

• воздушные патрубки;
• клапан вентиляции, назначение которого заключается в интенсивности отсасывания газов в зависимости от силы разряжения во впускном коллекторе;
• маслоотделитель.

Причем, вне зависимости от типа двигателя, принудительная вентиляция устроена так, что ее схема имеет две части:

Первая – отбирает газы из-под клапанной крышки, вторая – отводит нежелательный выхлоп непосредственно из картера.

Принцип работы системы отвода картерных газов у карбюраторного, инжекторного и дизельного двигателя также может существенно отличаться, но при этом весь процесс можно описать следующей последовательностью:

1. Забор выхлопных газов из картера двигателя;
2. Очистка этих побочных газов в маслоотделителе от паров масла и других механических продуктов сгорания;
3. Передача уже очищенного газа по воздушным патрубкам в структуру впускного коллектора;
4. Смешивание картерных газов с подготовленной горючей смесью и сгорание ее в рабочих цилиндрах.

https://youtube.com/watch?v=XZQtJ3Jvp0o

Из-за возможности попадания определенного объема газа в постоянный круговорот от п. 1 до п. 4 и использования части выхлопных газов технологически для подготовки топливной смеси – отбор выхлопных газов из картера двигателя еще называют системой рециркуляции отработанных газов.
