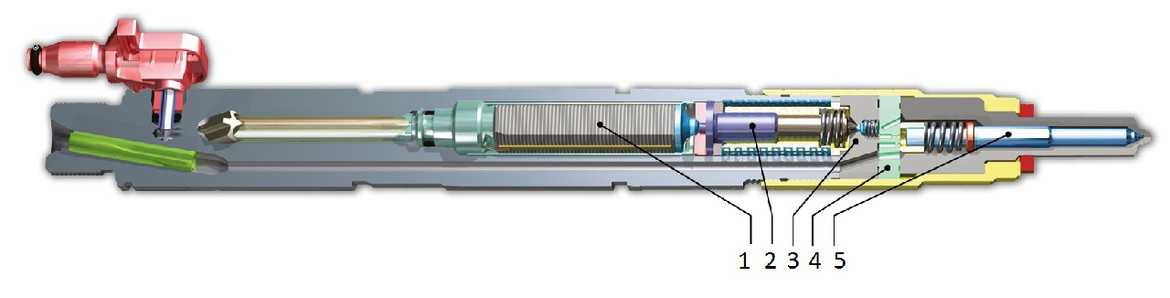

Пьезофорсунки: что инженеру хорошо, то слесарю плохо

Чистка топливной форсунки

Данная процедура ничто иное, как имитация работы форсунки на двигателе с той лишь разницей, что в место топлива на форсунку под давлением подается промывочная жидкость.

После нажатия на пуливизатор баллончика промывочная жидкость под давлением подается к форсунке и не проходит через нее до тех пор пока мы не откроем форсунку. Подаем ток на форсунку, нажимая на кнопку, чтобы она открылась. Форсунка откроется и жидкость за счет давления начнет распылятся с обратной стороны форсунки.

Обратите внимание на распыл форсунки. Он должен быть равномерным. Если из форсунки льется струя прогоняем промывочную жидкость до тех пор пока струйка не превратится в равномерный распыл

Если распыл изначально был правильной геометрии, это говорит о том, что форсунки были чистыми. На удивление мои форсунки оказались чистыми, хотя их изначальный внешний вид позволял усомнится в этом.

Если из форсунки льется струя прогоняем промывочную жидкость до тех пор пока струйка не превратится в равномерный распыл. Если распыл изначально был правильной геометрии, это говорит о том, что форсунки были чистыми. На удивление мои форсунки оказались чистыми, хотя их изначальный внешний вид позволял усомнится в этом.

Промываем так каждую форсунку в течение 2-3 минут с небольшими перерывами. После того как все форсунки подверглись чистке повторяем процедуру для каждой форсунки еще раз. За время пока остальные форсунки чистятся остаточная жидкость в первой очищенной форсунке разъедает несмытые отложения и при следующем промывании все остатки вымываются.

Равномерный факел

Пожалуй, это все, что можно сказать по данной теме. После промывки форсунок собираем все в обратном порядке. Если резиновые уплотнители форсунки в хорошем состоянии ставим их обратно, предварительно смазав моторным маслом. В противном случае, запаситесь комплектом новых резиновых уплотнителей, желательно заранее. Деформированные резинки могут стать причиной течи топлива или подсоса воздуха во впускной коллектор.

Закончив сборку разобранного, не запуская двигатель, включаем зажигание с целью активации на пару секунд топливного насоса и подъема давления в системе питания. Повторяем включение выключение зажигания несколько раз для нагнетания большего давления. Затем проверяем топливную линию и форсунки на предмет утечки топлива. Не лишним будет заменить огнеупорные шайбы форсунки (актуально для дизельных моторов) и резиновые уплотнители, если таковые имеются. Если течи не обнаружили можете смело запускать двигатель. Обычно работы по промывке топливных форсунок совмещают с чисткой дроссельной заслонки. В следующей статье именно это и обсудим.

Воздушная и топливная системы автомобиля. ТеорияЧистка дроссельной заслонки. Засучите рукаваECU: управление впрыском топлива, топливные карты

Проверка питания

Глушим двигатель. Первый вариант:

Снимаем разъём питания форсунки 1 цилиндра.
Подключаем мультиметр режиме измерения постоянного напряжения в диапазоне 0-20 Вольт.
Заводим двигатель и наблюдаем за показаниями прибора. Напряжение должно подаваться короткими импульсами.
Если показания напряжения появились, значит проводка исправна.
Если напряжения на фишку питания не приходит, то глушим двигатель и прозваниваем провода, либо ищем повреждение визуально.
Подключаем форсунку 1 цилиндра и повторяем операцию с форсунками 2-4 цилиндров.

Второй вариант. Понадобятся два человека. Делаем всё тоже самое, только отключив сразу все форсунки. Один человек крутит двигатель стартером, а второй — последовательно измеряет импульсы напряжения на отключенных разъемах форсунок.

Вместо мультиметра можно использовать светодиод.

Китайские драйверы: стоит ли экономить

Драйверы выпускаются в Китае в огромном количестве. Они отличаются низкой стоимостью, поэтому довольно востребованы. Имеют гальваническую развязку. Их технические параметры нередко завышены, поэтому при покупке дешевого устройства стоит это учесть.

Чаще всего это импульсные преобразователи, с мощностью 350÷700 мА. Далеко не всегда они имеют корпус, что даже удобно, если прибор приобретается с целью экспериментирования или обучения.

Недостатки китайской продукции:

в качестве основы используются простые и дешевые микросхемы;
устройства не имеют защиты от колебаний в сети и перегрева;
создают радиопомехи;
создают на выходе высокоуровневую пульсацию;
служат недолго и не имеют гарантии.

Не все китайские драйверы плохие, выпускаются и более надежные устройства, например, на базе PT4115. Их можно применять для подключения бытовых LED-источников, фонариков, лент.

Чистка топливной форсунки

Равномерный факел

Определение неисправности

Чтобы быстро проверить форсунки без снятия, потребуется отвертка-индикатор. Она представляет собой металлический стержень и рукоятку, на которой расположен переключатель и контакт для создания проводящего контура, зажимаемый одним из пальцев. При передвижении переключателя вперед к стержню прибор становится менее чувствительным, при перемещении в верхнее положение его чувствительность возрастает. В первом случае будет загораться или мерцать красная лампа индикатора, во втором – зеленая лампа.

Перед проведением теста переключатель отвертки нужно перевести вперед, в сторону рабочей части (стержня) до упора, а палец руки должен прижиматься к открытому контакту, расположенному на ручке отвертки-индикатора. В таком положении рука должна оставаться при проведении всего теста, замыкая электрическую цепь, иначе индикации не будет.

Рабочий стержень отвертки нужно расположить так, чтобы он касался металлической скобы на колодке, удерживающей форсунку. Бытует мнение, что достаточно просто поднести стержень к колодке, чтобы произошла индикация, но это не так. Металлический фиксатор улавливает электромагнитный импульс, образующийся при работе форсунок, в нем возникает разность потенциалов и переменные токи, которые и фиксирует прибор.

Этот тест позволяет проверить форсунку на работающем двигателе, поэтому его нужно запустить и оставить на холостых оборотах. При контакте стержня отвертки-индикатора с металлической скобой на отвертке должен загореться красный индикатор. Так проверяется работоспособность на всех цилиндрах. При неработающей форсунке одного из цилиндров, индикатор светиться или моргать не будет.

Использование индикатора не обязательно указывает на неисправность форсунки, он сигнализирует, что она не работает. Проблема может быть и в ней, и в системе подачи напряжения, плохом контакте, сбое в электронном блоке управления и т.д.

В некоторых моделях нет металлических фиксаторов колодок, в которых генерируются токи, можно ли в этом случае определить неисправную форсунку, не снимая ее с двигателя? Да, это можно сделать, используя ту же отвертку-индикатор. Для этого переключатель нужно установить в крайнем верхнем положении (это самый высокий уровень чувствительности прибора) и проделать дополнительные манипуляции.

После запуска двигателя стержень отвертки подносится к колодке форсунки, при этом не возникнет никакой индикации, даже если она работает. Поэтому на стержне отвертки нужно укрепить металлическую скобу, которая будет служить антенной, где будут возникать электромагнитные колебания. Для этого подойдет канцелярская скрепка, аккуратно обжатая вокруг стержня плоскогубцами.

При проведении теста на неисправность топливной форсунки переключатель остаётся в верхнем положении максимальной чувствительности. При работающем на холостых оборотах двигателе требуется поднести скобу как можно ближе к колодке, она должна охватывать ее. На приборе должна появиться моргающая индикация за счет токов, возбуждаемых электромагнитного поля, возникающего при работе форсунки. Если под колонкой находится неработающая форсунка – индикации не будет. Эта методика подходит и для колодок, оборудованных металлической скобой.

Заключение

Тестирование при помощи отвертки-индикатора поможет быстро найти неисправность, когда двигатель троит из-за форсунки, или возникают другие проблемы из приведенного ранее списка. При наличии этого инструмента диагностику можно провести у себя в гараже, а выявив неисправность, устранить ее, если это возможно. Предлагаемый тест только выявляет факт того, что форсунка не работает, причем сделать это можно, не разбирая двигатель.

Чтобы выявить причины, по которым топливо не возгорается в цилиндре, потребуется более детальная диагностика и последующий ремонт. При этом не всегда требуется замена форсунки, существуют и другие причины, по которым она не функционирует или работает нестабильно. Иногда нужно просто уплотнить контакт колодки и проблема стабильной работы двигателя тут же решается, в более сложных случаях, например, для прочистки форсунок, надо будет обратиться к специалистам.
