Соленоид в автомобиле: что это и как работает

Характерные неисправности

Большую и ключевую роль в длительной работоспособности соленоида играет качество самого используемого трансмиссионного масла. Не обязательно покупать самые дорогие соленоиды при их замене, если параллельно в АКПП будет заливаться низкосортная смазка.

Поэтому большинство неисправностей связаны именно с качеством масла. Можно выделить несколько характерных и наиболее часто встречающихся проблем.

Ломаются и заклинивают соленоиды зачастую из-за нагара, который образуется в результате износа различных элементов, расходников и узлов автоматической коробки. Эта бумажная, алюминиевая, стальная и бронзовая пыль от нагара засоряет элемент, не позволяя ему нормально работать. Причём пока масло холодное, соленоид хорошо справляется со своими функциями, но после прогрева начинает тормозить. Чтобы решить эту проблему, необходимо выполнить процедуру полоскания соленоида. Для этих целей используются специальные промывки, растворители и очистители. Также эффективно помогает справиться с нагаром очистка переменным током и растворителем.
Протечки. Они возникают как результат износа или поломки манифольдов, плунжеров и иных элементов. Когда в конструкции используются PWM соленоиды, один из них может ослабнуть. Эту информацию считывает блок управления, воспринимает ослабленный соленоид как неисправность, в результате чего его нагрузка перераспределяется на другие соленоиды, что вызывает определённую перегрузку. Такая разгрузка позволяет немного продлить срок службы. Но всё равно под действием напряжения и горячего масла старый соленоид начинает выходить из строя, и вскоре его требуется полностью менять. Перераспределяя нагрузку, перегружаются остальные соленоиды, и вскоре уже они выходят из строя. То есть поломка одного устройства запускает цепную реакцию.
Также часто автомобилист может столкнуться с проблемой снижения упругости на пружине, трещинами в корпусе, а также снижением сопротивления на обмотке. Чаще всего поломка соленоида происходит по причине износа компонентов. Здесь основной акцент делятся на плунжерах, шариках, манифольде, клапанах и втулках. Плунжер может засориться стружкой от изношенных деталей и смазочного масла. Сначала возникают сложности с переключением, соленоид начинает клинить. Постепенно возрастает количество нагара, что приводит к поломкам клапанов и втулок.

Важно учитывать, что даже самые надёжные соленоиды рано или поздно выходят из строя. Исследования наглядно показывают, что наиболее устойчивые элементы могут прослужить до 400 тысяч километров пробега

Но в большинстве случаев цифры куда более скромные.

Стоит заметить и тот факт, что разработчики существенно упростили конструкцию современных соленоидов, если сравнивать с предшественниками. Если раньше для изготовления гидроблока применяли исключительно чугун, то теперь для этих целей используют алюминий.

Но нынешние соленоиды стали куда требовательнее к качеству масла, используемого для автоматических коробок передач. Ранее в АКПП заливали всевозможные низкокачественные жидкости, характеристик которых всё равно хватало для нормальной работы соленоида. Теперь же, если залить плохую смазку, соленоид начнёт быстро клинить и в итоге выйдет из строя.

Основная задача автовладельца заключается в своевременной замене масла. И хотя многие автопроизводители утверждают о том, что трансмиссионная жидкость для их АКПП заливается на весь эксплуатационный срок, это не соответствует действительности.

Постепенно масло будет накапливать в себе частицы от изношенных деталей. Чем их больше, чем выше абразивные свойства у смазки. В результате жидкость, предназначенная для смазки и продления срока службы элементов АКПП, начинает воздействовать как наждачная бумага, постепенно разрушая конструкцию изнутри. Как и все остальные детали, страдают и сами соленоиды, поскольку они крайне требовательные к качеству и чистоте трансмиссионного масла.

Магнитное поле, создаваемое катушкой

Когда электрический ток проходит через обмотки катушек, он ведет себя как электромагнит, и плунжер, который находится внутри катушки, притягивается к центру катушки с помощью магнитного потока внутри корпуса катушек, который, в свою очередь, сжимает небольшая пружина прикреплена к одному концу плунжера. Сила и скорость движения плунжеров определяются силой магнитного потока, генерируемого внутри катушки.

Когда ток питания выключен (обесточен), электромагнитное поле, созданное ранее катушкой, разрушается, и энергия, накопленная в сжатой пружине, заставляет поршень вернуться в исходное положение покоя. Это движение плунжера вперед и назад известно как «ход» соленоидов, другими словами, максимальное расстояние, на которое плунжер может проходить в направлении «вход» или «выход», например, 0–30 мм.

Такой тип соленоида обычно называется линейным соленоидом из-за линейного направленного движения и действия плунжера. Линейные соленоиды доступны в двух основных конфигурациях, которые называются «тягового типа», так как он тянет подключенную нагрузку к себе, когда они находятся под напряжением, и «толкающего типа», которые действуют в противоположном направлении, отталкивая его от себя при подаче питания. Как притягивающие, так и толкающие типы обычно имеют одинаковую конструкцию, с разницей в расположении возвратной пружины и конструкции плунжера.

Магнитное поле, создаваемое внутри.

О неисправностях соленоидов АКПП и их ремонте

Неисправный соленоид – это одна из главных причин некорректной работы и перехода АКПП в аварийный режим. Несмотря на высокую надёжность современных клапанов гидроблока, по своей сущности эти устройства являются расходниками, поэтому требуют периодической замены. Если ситуация не слишком запущена, проблему может решить обычная замена масла в АКПП

Поменять соленоид вполне можно собственноручно, однако прежде всего важно диагностировать его неисправность

Это интересно: Сущность и общая концепция ГБО

Для проверки любого клапана гидроблочной плиты придётся осуществлять его «прозвонку». Необходимо это по одной простой причине: неисправный соленоид теряет нормальное для себя сопротивление, если быть точнее, оно повышается. Как проверить соленоид? Очень просто, процедура диагностики клапанов не представляет собой ничего сложного и заключается в исполнении следующих операций:

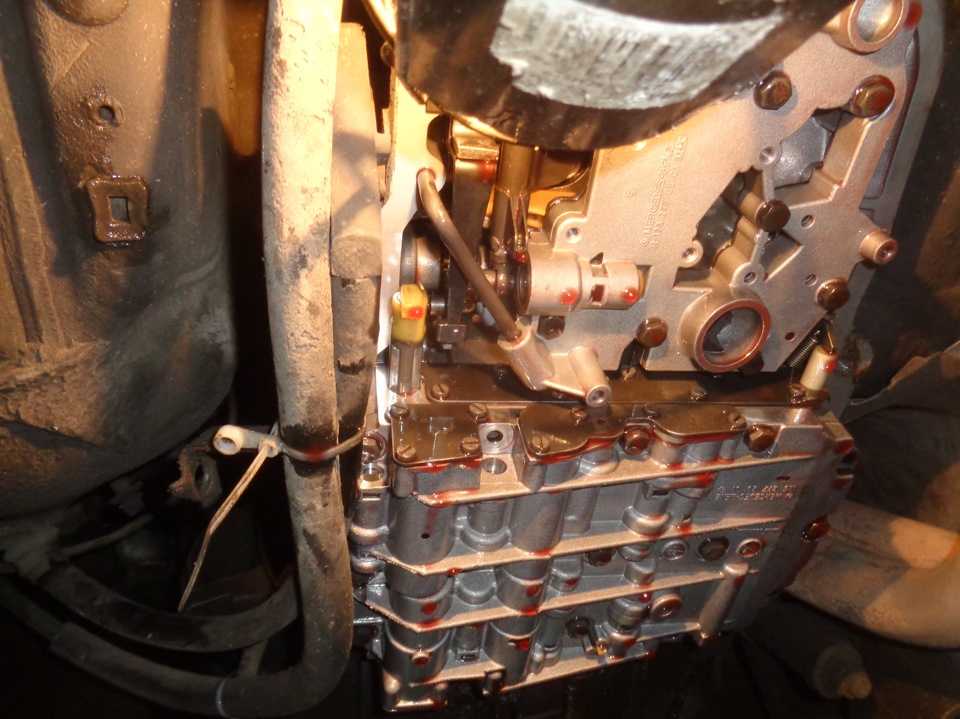

Снимите гидроблок с коробки, который зачастую располагается на днище узла, реже – сбоку;
Отсоедините контакты каждого соленоида от соответствующих разъёмов блока управления;
Прозвоните каждый клапан. Норма сопротивления на его конках определяется для каждого типа в индивидуальном порядке. Так, например, для соленоидов EV-1 норма сопротивления находится в пределах 65-66 Ом (при 20 градусах по Цельсию). Для других клапанов нормальные показатели, соответственно, свои.

Допустим, неисправный клапан выявлен – что требуется дальше? Естественно, ремонт соленоида или их группы. К сожалению, разобрать клапан, промыть его и собрать обратно не выйдет, придётся полностью менять элемент гидроблока. Стоимость его не особо высока, поэтому бояться процедуры ремонта не стоит. Зачастую замена соленоидов в АКПП проводится так:

Гидроблок снимается с коробки;
От клапана отсоединяются все разъёмы;
Откручивают крепления соленоида, и он снимается с гидроблока;
После этого на место старого клапана устанавливается новый, к нему присоединяются все разъёмы;
Затем гидроблок устанавливается обратно на КПП. Ремонт окончен.

Как видите, особых сложностей в устройстве соленоидов автомата и их ремонте нет. Разобраться и с тем, и с другим вполне поможет представленный сегодня материал. Надеемся, он был для вас полезен и дал ответы на интересующие вопросы. Удачи на дорогах и в ремонте авто!

Неисправности соленоидов АКПП и их ремонт

В процессе эксплуатации автоматической коробки иногда выдаются сообщения об ошибке по вине отказа соленоидов. Во избежание сбоев в АКПП рекомендуется проводить регулярное обслуживание как отдельных электромеханических клапанов, так и целого блока.

Для предотвращения заклинивания сердечника соленоида достаточно промыть устройство в специальном растворителе. Блоки соленоидов очищаются при помощи ультразвука. При использовании ультразвука нет необходимости демонтировать соленоиды с автоматической трансмиссии. Данная процедура выполняется после пройденного пути, равного 50 000 км.

Замена или ремонт соленоидов АКПП производятся после пробега авто более 300 000 км, а также после интенсивной эксплуатации машины. Если изношены отверстия клапана, появляются заметные протечки смазочной и охлаждающей жидкостей, их необходимо заменить на новые элементы.

Ремонт своими руками

Ремонт соленоида АКПП заключается в:

замене проводки или штекера;
промывке и очистке клапана;
замене втулок плунжера.

Для ремонта соленоидов АКПП своими руками понадобится:

ремкомплекты втулок;
набор для развальцовки;
карбклинер;
шестигранник;
молоток;
тиски;
пресс;
лоток для сбора составных частей клапана.

Процесс работы:

Снимите уплотнители.
Открутите контршпильку. Выверните контргайку и выньте пружину.
Установите клапан в приспособление для развальцовки. Электрический разъём должен оказаться в прорези.
Зажмите приспособление в тиски.
Развальцуйте клапан стамеской и молотком под углом 60℃.
Выньте катушку и шток из корпуса.
Очистите детали клапана от грязи карбклинером.
Проверьте обмотку катушки. Втулки с царапинами и повреждениями замените новыми, используя оправку. Запрессуйте втулки молотком. Возьмите развертку и выведите на втулках посадочный размер.
Катушку промойте и продуйте.
Соберите устройство в обратной последовательности с новыми уплотнителями.
Проверьте «отщёлкивание» и сопротивление электроклапана.

Проблемы с обмоткой встречаются редко. Чаще из-за перегрева повреждается провод, соединяющий катушку и разъём. Чтобы его припаять, нужно аккуратно сточить корпус катушки и найти контакт.

Устройство и принцип работы клапана соленоидного типа

Типовой соленоидный клапан включает в свой состав:

корпус, отлитый из прочных и износостойких материалов;
индуктивную катушку с соленоидом;
диск или поршень, непосредственно управляющий течением жидкости;
пружину-демпфер.

Катушка индуктивности, являющаяся основным рабочим элементом электромагнита, помещена в полностью изолированную от внешней среды капсулу и залита эпоксидной смолой. Такая надежная герметизация исключает возможность попадание в неё воды, являющейся хорошим проводником тока.

Принцип работы клапана соленоидного типа основывается на хорошо известном из школьного курса физики электромагнитном эффекте. Согласно ему при появлении э/м напряженности во всех находящихся в зоне её действия металлических деталях за счет индукции наводится поле того же типа. Намагниченные предметы начинают взаимодействовать с исходной полевой структурой, притягиваясь или отталкиваясь от её носителя.

В устройстве рассматриваемого типа исходное воздействие создается электромагнитной катушкой, а вторичное поле «наводится» в соленоиде (в подвижной части системы). При подаче импульса соленоид с закрепленном на нём управляющим штоком перемещается и закрывает/открывает канал с текущей по нему жидкостью (газом).

Устройство и принцип действия

Устройство обратного клапана несложное. Весь механизм состоит из пружины, мембраны и непосредственно клапана. Клапан шарикового типа оборудован специальным седлом, которое выполняется из мягкого металла и максимально точно калибруется.

Корпус клапана снабжен тремя выходами: первый предназначен для впускного коллектора, а остальные — для выведения топлива. Топливо беспрепятственно передвигается по клапану только в одном из направлений.

Оно не имеет возможности поступать обратно в клапан благодаря создаваемому на него давлению, из-за чего он запирается. Клапан открывается благодаря перемещению пружины, возникающего в результате разряжения при увеличении оборотов двигателя. Лишнее топливо возвращается обратно в топливный бак.

Клапан топливной системы часто путают с редукционным. Чтобы избежать этого, подробно изучите инструкцию по эксплуатации автомобиля. Редукционный клапан используется в инжекторном и дизельном двигателях и осуществляет свою работу параллельно с обратным клапаном топливной системы.

Обратный клапан для дизельного топлива по принципу работы ничем не отличается от своего «собрата», используемого в бензиновых двигателях, различия могут возникнуть лишь в местах расположения этого агрегата.

Как работают дизельные двигатели

При движении поршня вниз по цилиндру открывается впускной клапан, впускающий воздух.

Компрессия

Когда поршень доходит до нижнего основания цилиндра, впускной клапан закрывается. Поршень поднимается, сжимая воздух.

Зажигание

Топливо впрыскивается в цилиндр, когда поршень доходит до верхнего основания. При этом топливо воспламеняется и снова приводит поршень в движение.

Выпуск

На обратном пути поршень открывает клапан выпуска, и отработанный газ выходит из цилиндра.

Четырехтактные дизельный и бензиновый двигатели работают по-разному, несмотря на то, что в их состав входят одинаковые компоненты. Основное отличие заключается в способе зажигания топлива и управления получаемой в результате энергией.

В двигателе, работающем на бензине, смесь воздуха и топлива зажигается от искры. В дизельном двигателе топливо воспламеняется под действием сжатого воздуха. В дизельных двигателях воздух сжимается в среднем в соотношении 1/20, в то время для бензиновых двигателей — это соотношение в среднем равно 1/9. Такое сжатие сильно нагревает воздух до температуры, достаточной для мгновенного воспламенения топлива, поэтому при использовании дизельного двигателя нет нужды в искрах или других способах зажигания.

Бензиновые двигатели поглощают очень много воздуха за один такт поршня (конкретный объем зависит от степени открытия отверстия дросселя). Дизельные двигатели всегда поглощают один и тот же объем, который зависит от скорости, при этом воздухопровод не оснащен дросселем. Его перекрывает один впускной клапан, а в двигателе отсутствует карбюратор и дисковый затвор.

Когда поршень достигает нижнего основания цилиндра, впускной клапан открывается. Под действием энергии от других поршней и импульса от махового колеса поршень отправляется к верхнему основанию цилиндра, сжимая воздух примерно в двадцать раз.

Как только поршень достигает верхнего основания, в камеру сгорания впрыскивается тщательно отмеренный объем дизельного топлива. Нагретый при сжатии воздух мгновенно воспламеняет топливо, которое расширяется при сгорании и снова отправляет поршень вниз, поворачивая коленчатый вал.

Когда поршень двигается вверх по цилиндру на такте выпуска, выпускной клапан открывается, позволяя отработанным и расширившимся газам выйти в выхлопную трубу. В конце такта выпуска цилиндр снова готов к новой порции свежего воздуха.

Электромагнитное переключение

Обычно соленоиды, линейные или вращающиеся, работают с приложением постоянного напряжения, но их также можно использовать с синусоидальными напряжениями переменного тока, используя двухполупериодные мостовые выпрямители для выпрямления питания, которые затем можно использовать для переключения соленоида постоянного тока. Малые соленоиды типа DC могут легко управляться с помощью транзисторных или полевых МОП-транзисторов и идеально подходят для использования в роботизированных устройствах.

Однако, как мы видели ранее с электромеханическими реле, линейные соленоиды являются «индуктивными» устройствами, поэтому требуется некоторая электрическая защита через катушку соленоида для предотвращения повреждения полупроводникового переключающего устройства высокими обратными ЭДС. В этом случае используется стандартный «Диод маховика», но вы также можете использовать стабилитрон или варистор малого значения.

В чем секрет эффективности

ТНВД распределительного типа с электронным управлением, не говоря уже о полностью механических насосах, подавали дизель в цилиндры большими порциями и под сравнительно малым давлением (к примеру, ТНВД Bosch VE мог выдать всего 700 бар при 2400 об/мин). Увеличение давления при распылении позволяет разбить топливо на более мелкодисперсные частицы, увеличив тем самым площадь контакта частиц дизеля с окислителем – кислородом. Чем меньше распыляемые частицы топлива, тем они быстрее нагреваются и, как следствие, эффективней сгорают. В результате мы получаем большую мощность двигателя, как так топливо сгорает практически полностью, высвобождая большее количество энергии, и меньший расход топлива. В случае с единым аккумулятором нет прямой зависимости между оборотами двигателя и давлением топлива в рампе, поэтому даже на холостых оборотах давление достаточное для качественного распыления.

Деление цикловой подачи на такты означает, что за такт впуска форсунка успевает впрыснуть топливо не один, а несколько раз (от 2 до 7 в современных системах). Различают:

предварительный впрыск – предназначен для поднятия температуры в камере сгорания и лучшего возгорание основного впрыска, на который и приходится большая доля дизельного топлива;
основной впрыск;
дополнительный впрыск – может быть использован для прожига сажевого фильтра.

Разделение цикловой подачи позволяет уменьшить характерный шум работы дизельного двигателя, так как давление в камере сгорания нарастает постепенно, поэтому характерный взрыв ТПВС в камере происходит мягче. Количество впрысков определяется ЭБУ и зависит от многих параметров (режима работы двигателя, нагрузки, температуры ОЖ и т.д.).

Преимущества и недостатки

Основные достоинства дизельных ДВС с впрыском Сommon Rail:

экономичность;
приемистость двигателя (эластичность), мощность;
уменьшение вибраций, шума;
экологичность.

Как бы это странно не прозвучало, но система впрыска с топливной рейкой не имеет явных недостатков, так как назвать минусом требовательность к качеству топлива было бы неправильно. Согласитесь, что это скорее проблема АЗС и контролирующих органов, нежели системы впрыска дизельного двигателя. Отрицательными моментами могут стать лишь конструктивные особенности ТНВД, форсунки или датчиков той либо иной модели. К примеру, некоторые насосы имеют довольно мягкий алюминиевый корпус, поэтому со временем они начинают гнать стружку, появление которой чрева выходом из строя форсунок и ускоренным износом ТНВД. Также всем известно, что пьезоэлектрические форсунки имеют меньший ресурс и часто не поддаются ремонту.

При эксплуатации дизельного двигателя с системой Сommon Rail следует помнить о высоких требованиях к качеству топлива и строгом соблюдении периодичности замены фильтров.

https://youtube.com/watch?v=5TzI0if9bRw

Почему возникает необходимость прокачать топливную систему дизельного ДВС и как это сделать

Как уже было сказано выше, топливо в дизеле подается под высоким давлением. Указанное давление создает ТНВД (топливный насос высокого давления). В том случае, если происходит подсос воздуха, давление в насосе не достигает нужных значений для реализации эффективного впрыска топлива в цилиндры дизельного двигателя.

Естественно, в подобной ситуации дизельный мотор плохо заводится, работа в режиме холостого хода и под нагрузкой может быть нестабильной (дизель троит), обороты начинают плавать, силовой агрегат может глохнуть прямо в движении и т.д. Отметим, что не только завоздушивание проявляется в виде указанных симптомов, однако также вполне может являться одной из причин.

Для решения проблемы понадобится сначала выяснить, есть ли проблемы с герметичностью. Если это так, тогда потребуется удалить воздух из топливной системы дизельного мотора. Чтобы определить, действительно ли в топливную систему попал воздух, на начальном этапе нужно отсоединить топливопроводы высокого давления от форсунок. Затем следует отвернуть гайки, которые крепят трубопроводы.

Далее нужно пригласить помощника, который стартером будет крутить двигатель. Главное, определить, поступает или не поступает горючее из трубопроводов. Если подачи нет, в системе может быть воздух и она нуждается в прокачке.

Прежде всего, первым прокачивается фильтр топлива. Для этого при помощи ключа немного откручивается винт на корпусе фильтра.
Далее нужно качать топливо насосом ручной подкачки. Прокачка длится до тех пор, пока через отверстие винта горючее не начнет вытекать, причем без воздушных пузырьков. Теперь винт на корпусе фильтра можно закрутить.

Отметим, что не все дизеля имеют насос ручной подкачки. На таких моторах прокачать топливный фильтр дизеля будет несколько затруднительнее, так как топливоподкачивающий насос в случае завоздушивания фильтра также не работает.

Для решения задачи винт на корпусе фильтра откручивается, далее стартером помощник крутит мотор

Обратите внимание, процедура может занять много времени и существует риск полностью разрядить аккумулятор. По этой причине рекомендуется проводить прокачку стартером в условиях гаража или задействовать бустер (пуско-зарядное устройство), чтобы минимизировать разряд АКБ

Как прокачать ТНВД

После того, как фильтр топлива был прокачан, далее нужно приступать к удалению воздуха из топливного насоса высокого давления.

Сначала потребуется открутить центральный болт, который расположен по центру между штуцерами магистралей высокого давления;
Далее включается зажигание, после чего прокачка осуществляется при помощи ручного подкачивающего насоса. Прокачка длится до тех пор, пока из отверстия под ранее открученный центральный болт не появится горючее.
Теперь болт можно немного закрутить, чтобы было легче контролировать наличие или отсутствие пузырьков воздуха в вытекающем горючем.
Если в процессе прокачки дизельное топливо так и не появилось в отверстии под болт, тогда можно прокрутить двигатель стартером и продолжить прокачку до появления чистого топлива без воздуха.
После того, как пузырьки воздуха исчезнут, болт снова нужно открутить и начать крутить мотор от стартера

При этом следует обратит внимание на то, как солярка выталкивается из отверстия.
В норме горючее должно выходить с пульсацией, дозировано. В этом случае можно предполагать, что ТНВД исправен, а проблемы с работой мотора возникли из-за завоздушивания системы

Болт можно затягивать.

Если же горючее льется постоянно, без перерывов, это может указывать на то, что возникла проблема с ТНВД. В этом случае частой причиной является сломанный плунжер, привод плунжера и т.д.

Расположение соленоидов АКПП и их эксплуатационный ресурс

Искать электроклапаны нужно в нижней части коробки передач — в гидравлической клапанной плите, иначе называемой гидроблоком. Крепятся клапаны с помощью болтов или прижимной пластины. В отдельных моделях АКПП гидроблок находится не в нижней части агрегата, а сбоку. В обоих случаях можно видеть шлейф-проводку с выводами на штекеры, которые соединяет соленоиды с бортовой электросистемой.

В силу разнообразия конструктивных решений уверенно говорить о том, каков ресурс соленоидов, попросту невозможно. Можно лишь отметить некоторые их особенности и обратиться к информации от производителей. Так, например, VFS-соленоидами снабжены одни из самых распространенных коробок-автоматов: ZF 6HP21-6HP28. Такие регуляторы в среднем требуют замены раз в 3-5 лет активной эксплуатации. Столь небольшой ресурс обусловлен тем, что вследствие износа в соленоидах меняется степень открытия канала. Блок управления подстраивается под такие изменения, но лишь до определенного момента. Более простые PMW-соленоиды сегодня собирают из анодированных деталей, так что изделие становится более долговечным — ресурс составляет 6-7 лет, зачастую и того больше. Весьма распространенные линейные соленоиды обычно служат порядка 5-6 лет. В отдельных случаях даже изношенное устройство можно «реанимировать» посредством очистки, замены втулки, уплотнителей, колец и других элементов.

Признаки неисправности блокировки ГТР: как диагностировать?

Выход из строя блокировки гидротрансформатора приводит к ускоренному износу всех элементов АКПП: от самого ГТР до пакета фрикционов и соленоидов гидроблока. Типовыми признаками неисправности блокировки ГТР являются:

Рывки при переключении на повышенную передачу – при выработке фрикционных накладок блокировки ГТР переключение может сопровождаться сильными ударами.
Увеличение расхода топлива в трассовом режиме – отсутствие перехода на повышающую или прямую передачу приводит к рассеванию момента на разгон трансмиссионной жидкости внутри гидротрансформатора, что и является следствием увеличения расхода топлива.
Перегрев трансмиссии при движении на крайней передаче – при неработающей блокировки, момент на трансмиссию передается с задействованием всей гидравлики ГТР, что приводит к увеличению температуры трансмиссионной жидкости и снижению эффективности системы охлаждения АКПП.

Обратите внимание! Наиболее уязвимым узлом в устройстве ГТР с блокировкой являются фрикционные накладки, которые постепенно изнашиваются по мере эксплуатации. Среднестатистический ресурс накладок блокировки ГТР при условии своевременного ТО составляет 150 000 км пробега, после чего необходима плановая замена

Где находятся

Соленоиды располагаются в клапанной плите гидроблока. Устройство устанавливается в посадочное место, и фиксируется прижимной пружиной или болтом. С внешней части к штекеру катушки подсоединяется шлейф электропроводки, идущей от ЭБУ.

Гидроблок, в зависимости от конструкции коробки, может находиться снизу автомобиля или сбоку около колеса. Чтобы добраться до соленоидов, нужно снять масляный поддон. Определить где какой клапан гидроблока находится, можно по цвету проводки, например, в АКПП JF405E Дэу Матиз EPS подключен коричневым проводом, а электроклапан блокировки — синим.

Классификация по назначению

Современные соленоиды АКПП классифицируют не только по конструктивным особенностям, но и по назначению (функциям). Более того, в последние годы появились новые типы соленоидов, вследствие чего классификация данных устройств может показаться рядовому автолюбителю очень сложной. Попробуем разобраться.

Наиболее распространенными соленоиды маркируются как EPC, LPC и TCC. EPC и LPC-соленоиды еще называют соленоидами контроля линейного давления. По сути, это управляющие устройства, которые распределяют масло на все остальные электромагнитные клапаны и дают ему ход в каналы. Как правило, именно они выходят из строя первыми.

Соленоиды TCC (также бывают SLU) отвечают за управление блокировкой гидравлического трансформатора. Такие клапаны берут на себя задачу подключения и блокировки муфты гидротрансформатора, что позволяет повысить КПД коробки передач и брать резкий разгон, как того может требовать спортивный стиль езды. Проблема в том, что через соленоиды проходит горячее и загрязненное масло из гидротрансформатора. Грязь в масле (графит, металлическая стружка, кевлар) образуется в результате нагрузки на фрикционы и прочие элементы коробки передач. Так как в современных коробках передач предусмотрен режим «регулируемого проскальзывания» с сопутствующим нагревом масла, TCC-соленоиды работают в очень жестких условиях. Как и соленоиды EPC или LPC, они часто выходят из строя.

Соленоиды-переключатели, которые правильнее иметь как Shift Solenoid, отвечают за переключения скоростей. Обычно их несколько. Имеют следующие обозначения S1, S2,. (или SL1,… если переключатель линейный). Иногда обозначаются латинскими буквами A, B,. Обратившись к техническим руководствам, можно увидеть комбинации открытых и закрытых клапанов, соответствующих переключению с одной скорости на другую. Чем больше ступеней в коробке передач, тем сложнее такие комбинации. Зависимость «3 скорость = 3 соленоид» не всегда является правильной, так что при появлении проблем с одной из скоростей не нужно готовиться к замене соленоида соответствующего ей порядка — для начала стоит провести диагностику у специалиста.

Что касается новых типов соленоидов, то здесь все относительно просто. Выделяют управляющий соленоид, который берет на себя задачу управления клапанами гидроплиты. Разновидность управляющего клапана, соленоид управления охлаждением масла, работает практически так же, как и термостат — открывает канал, по которому масло сможет двигаться через внешний радиатор. Также стоит выделить соленоид качества переключения передач. Он включает в работу лишь тогда, когда переключается передача, гарантируя мягкое «проскальзывание».

Зачем нужна замена соленоидов

Вернуть плавность работы АКПП поможет ремонт или замена неисправного клапана. Электромагнитные устройства последних поколений сложные по конструкции и управлению. Большинство из них неразборные. Не каждый водитель сможет припаять контакты, поменять втулки. Кроме того, ремонт не гарантирует ресурс более 50 000 км.

Неисправные клапаны работают не в полное сечение. Из-за этого давление масла АКПП не соответствует рабочему. Фрикционы начинают проскальзывать и пригорать, загрязняя жидкость. Истираются втулки. Автомату не хватает смазки и охлаждения. В результате коробка ломается, а её восстановление дороже пары соленоидов.

Как заказать нужный соленоид:

Узнать модель АКПП или VIN-код машины.
По схеме гидроблока посмотреть номер клапана.

Замену соленоидов АКПП можно сделать самостоятельно. Но эта работа будет напрасной тратой времени, если не провести полное техобслуживание с заменой жидкости, уплотнителей, фильтра, очисткой гидроблока и поддона. В самых запущенных случаях понадобится замена фрикционной муфты гидротрансформатора.

Устройство системы Common Rail

Система впрыска данного типа является двухконтурной, в состав которой входят:

контур ВД (высокого давления), оснащенный топливным насосом высокого давления (ТНВД); форсунки, дозирующий клапан, контрольный клапан (регулятор давления), рампа и аккумулятор;
контур НД (низкого давления) с топливным электронасосом; компенсационный бачок, фильтр, насос шестеренного типа

Из топливного бака с помощью насоса низкого давления топливная смесь проходит через фильтр и компенсационный бачок и попадает в ТНВД. Далее топливный насос перекачивает дизтопливо в аккумулятор под высоким давлением. Из аккумулятора топливо поступает в форсунки, а в дальнейшем распрыскивается в камеру сгорания.

Топливный насос

Форсунки

Основным назначением форсунок является подача ТС в камеру сгорания через впускные клапаны. Форсунки соединяются с рампой при помощи топливных подводов. В подобной системе используется два вида форсунок – пьезофорсунки и электрогидравлические форсунки.

Дозирующий клапан

Контрольный клапан

Такой клапан используется для контроля над давлением топлива, которое создается в топливной системе при различных рабочих режимах двигателя. Клапан располагается на рампе.

Рампа

Рампа выполняет несколько функций – накапливает дизтопливо под высоким давлением, а также выравнивает любые скачки давления, которые появляются во время распределения топлива по форсункам.

Блок управления

Все рабочие процессы, которые происходят в топливной системе дизельных двигателей, контролируются блоком управления. Сама же система управления состоит из блока управления, датчиков и механизмов исполнения.

В системе Common Rail, впрочем, как и в любой другой топливной системе предусмотрены стандартные входные датчики для определения количества оборотов двигателя, температурного режима поступающего воздуха, давления топливной смеси, уровня кислорода, температуры жидкости-хладагента, положения педали акселератора и др.

К механизмам исполнения можно отнести форсунки, клапан дозирования ТС и контрольный клапан.

Особенности конструкции магнитного двигателя

Если сравнивать с аналогичными устройствами, то вышеприведенная конструкция имеет следующие особенности:

Используются очень экономичные электромагниты.
На роторе располагается постоянный магнит, который вращается внутри дугового электромагнита.

В зазорах электромагнита постоянно изменяется полярность. Ротор изготавливается из немагнитных материалов, причём желательно, чтобы он был тяжёлым. Он выполняет функцию инерционного маховика. А вот в конструкции электромагнитного клапана остановки двигателя необходимо использовать сердечник из магнитных материалов.

Подведем итоги

Как видно, соленоид является важным элементом в устройстве АКПП. При этом выход из строя указанных клапанов гидроблока нарушает работу всей автоматической коробки передач. Зачастую, основной проблемой является естественный износ соленоидов или их загрязнение.

С учетом того, что износа в процессе эксплуатации не избежать, то единственной мерой для увеличения срока службы является контроль чистоты трансмиссионной жидкости и регулярная ее замена вместе с фильтрами коробки автомат.

Также в ряде случаев рекомендуется промывка гидроблока и/или АКПП перед заменой масла в том случае, если уже заметны признаки и симптомы появления стойких загрязнений и отложений.
