Что такое бензонасос для автомобиля и как работает

Электробензонасос на мотор с карбюратором

Итак, электрический топливный насос низкого давления на инжекторных авто стоит в бензобаке и осуществляет забор горючего из топливного бака, после чего подает его под определенным давлением к форсункам. В результате двигатель работает стабильно независимо от нагрузки, также удается добиться точного и своевременного впрыска.

При этом как в первом, так и во втором случае насос подает горючее в дозирующие системы (форсунки или карбюратор). Вполне очевидно, что если вместо механического насоса поставить электрический, можно добиться безотказной работы карбюратора и стабильной подачи топлива.

Однако важно понимать, что электробензонасос на карбюраторе должен работать с низким давлением, чтобы избежать переливов топлива. Что касается самой установки, электрический насос в ряде случаев устанавливается под капотом, а не в баке (как на инжекторе)

Также достаточно распространенным является вариант, когда насосную секцию интегрируют прямо в бензобак.

Установка электрического бензонасоса на карбюратор

Сразу отметим, установка электробензонасоса на карбюраторный ДВС сопряжена с рядом сложностей

Обратите внимание, без надлежащего опыта проведения подобных работ проводить указную доработку топливной системы самостоятельно не рекомендуется

Теперь давайте рассмотрим распространенный способ установки на примере. Прежде всего, нужно подобрать наиболее подходящий по производительности топливный электронасос для конкретного типа ДВС и установленного на машине карбюратора.

Кроме насоса также следует подготовить следующие элементы:

  • шланг длиной 5 метров, внутренний диаметр шланга около 8-9 мм;
  • дополнительно потребуется реле;
  • также нужно иметь сверло 3 или 4 мм;
  • еще понадобится топливный фильтр от инжекторных систем;
  • топливный фильтр для карбюраторных систем;
  • трубка из стали 7 мм со стенкой 0.8 мм и длиной 25 см;
  • топливный шланг с внутренним диаметром 12 мм;
  • штуцер-переходник с 8 мм на 12 мм;

Подготовив все необходимое, можно переходить к установке. Сначала потребуется снять датчик уровня топлива в бензобаке. Затем в крышке датчика высверливается отверстие, затем паяльником в отверстие впаивается трубка 7 мм

Важно загнуть кончик трубочки так, чтобы реализовать слив обратки максимально удаленно от топливозаборника

Также верхний конец трубочки параллельно загибается с выходом топливозаборника. Теперь в бак следует поставить доработанный датчик уровня топлива с заборником и обраткой. Следует учитывать, что резиновую трубку потребуется соединить с установленным штуцером обратки от штатной топливной магистрали.

Теперь один конец шланга с длиной 5 метров надевается на штуцер топливозаборника. После того, как было реализовано подключение резинового шланга топливподачи, указанный шланг надежно крепится к металлической трубке. Сделать это можно путем использования хомутов.

При установке важно следить за тем, чтобы насос распологался правильно (топливо всасывается со стороны расширительного бачка, а подача идет на двигатель). Далее на резиновый шланг подачи устанавливается топливный фильтр с инжекторных систем

На второй штуцер следует надеть шланг длиной 5 см. В дальнейшем этот шланг хомутами закрепляется на кузове автомобиля в вертикальном положении.

Это необходимо для того, чтобы горючее подавалось снизу вверх. Сам электробензонасос соединяется с бензобаком при помощи шланга 12мм. Для соединения используется стальной переходник. На данном этапе подключение насоса можно считать завершенным. Теперь нужно разобраться с вопросом давления нового наоса, которое выше, чем у механического. Если давление окажется большим, карбюратор будет заливать.

Для решения задачи потребуется выполнить доработки. Прежде всего, с насоса снимается верхняя крышка, выкручивается штуцер подачи, после чего снимается сетка. Далее отверстие рассверливается на 1-3 мм заранее подготовленным сверлом. Теперь остается выполнить окончательную сборку, подключить бензонасос через шланг, установив параллельно фильтр топлива для карбюраторных систем. Для этого используется резиновая трубка, фиксация реализуется посредством хомутов.

Что касается электропитания насоса, устройство подключается через силовое реле к контакту 12 В, который находится на катушке зажигания.

Типы топливных насосов

В разных типах моторов используются свои виды топливных насосов. Но в целом, все их можно разделить на две категории – низкого и высокого давления. Использование того или иного узла зависит от конструктивных особенностей и принципа работы силовой установки.

Так, у бензиновых моторов, поскольку воспламеняемость бензина значительно выше дизельного топлива, и при этом загорается топливо-воздушная смесь от стороннего источника, то высокого давления в системе не требуется. Поэтому в конструкции используются насосы низкого давления.

Насос бензинового двигателя

Но стоит отметить, что в инжекторных бензиновых системах последнего поколения, топливо подается прямо в цилиндр (непосредственный впрыск), поэтому бензин должен подаваться уже под высоким давлением.

Что касается дизелей, то у них смесь загорается от воздействия давления в цилиндре и температуры. К тому же само топливо имеет непосредственный впрыск в камеры сгорания, поэтому, чтобы форсунка смогла его впрыснуть, нужно значительное давление. И для этого в конструкции используется насос высокого давления (ТНВД). Но отметим, что без использования насоса низкого давления в конструкции системы питания не обошлось, поскольку сам ТНВД не может закачивать топливо, ведь в его задачу входит только сжатие и подача на форсунки.

Все используемые насосы на силовых установках разных типов можно также разделить на механические и электрические. В первом случае узел работает от силовой установки (используется шестеренчатый привод или от кулачков вала). Что касается электрических, то они в действие приводятся от своего электродвигателя.

Если более конкретно, то на бензиновых моторах системы питания используют только насосы низкого давления. И лишь в инжекторе с непосредственным впрыском имеется ТНВД. При этом в карбюраторных моделях этот узел имел механический привод, а вот в инжекторных используется электрические элементы.

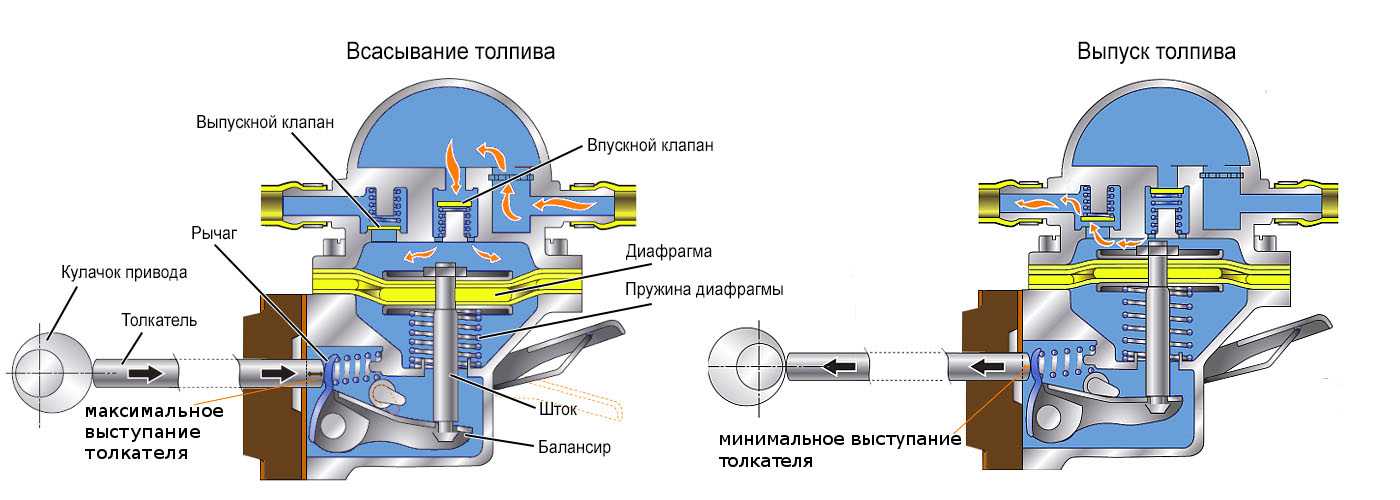

Механический бензонасос

В дизелях же применяется два типа насосов – низкого давления, который закачивает топливо, и высокого давления – сжимающий дизтопливо перед тем, как оно поступит на форсунки.

Топливоподкачивающий насос дизеля обычно имеет механический привод, хотя встречаются и электрические модели. Что касается ТНВД, то он в работу приводится от силовой установки.

Разница в создаваемом давлении насосов низкого и высокого давления очень разительна. Так, для работы инжекторной системы питания достаточно всего 2,0-2,5 Бар. Но это рабочий диапазон давления самого инжектора. Качающий топливо узел же, как обычно, обеспечивает его немного с избытком. Так, давление топливного насоса инжектора варьируется от 3,0 до 7,0 Бар (зависит от типа и состояния элемента). Что касается карбюраторных систем, то там бензин подается практически без давления.

А вот в дизелях для подачи топлива нужно очень высокое давление. Если взять систему Common Rail последнего поколения, то в контуре «ТНВД-форсунка» давления дизтоплива может достигать 2200 Бар. Поэтому насос и работает от силовой установки, поскольку для функционирования его требуется достаточно много энергии, а ставить мощный электродвигатель не целесообразно.

Естественно, рабочие параметры и создаваемое давление сказываются на конструкции этих узлов.

Виды бензонасосов, их особенности

Разбирать устройство бензонасоса карбюраторного двигателя не будем, поскольку такая система питания уже не используется, да и конструктивно он очень прост, и ничего особого в нем нет. А вот электрический бензонасос инжектора следует рассмотреть подробнее.

Стоит отметить, что на разных машинах используются разные виды топливных насосов, отличающиеся по конструкции. Но в любом случае узел делится на две составляющие – механическую, которая и обеспечивает закачку топлива, и электрическую, приводящую в действие первую часть.

На инжекторных автомобилях могут использоваться насосы:

Вакуумные;
Роликовые;
Шестеренчатые;
Центробежные;

Насосы роторного типа

И разница между ними, в основном, сводится к механической части. И только устройство топливного насоса вакуумного типа полностью отличается.

Вакуумный

В основу работы вакуумного насоса положен обычный бензонасос карбюраторного мотора. Единственная лишь разница в приводе, но сама механическая часть практически идентична.

Имеется мембрана, разделяющая рабочий модуль на две камеры. В одной из этих камер располагается два клапана – впускной (связан каналом с баком) и выпускной (ведущий к топливной магистрали, подающей топливо далее в систему).

Эта мембрана при поступательном движении создает разрежение в камере с клапанами, что приводит к открытию впускного элемента и закачке в нее бензина. При обратном движении впускной клапан перекрывается, но открывается выпускной и топливо просто выталкивается в магистраль. В общем все просто.

Что касается электрической части, то работает она по принципу втягивающего реле. То есть, имеется сердечник, и обмотка. При подаче напряжения на обмотку, возникающее в ней магнитное поле втягивает сердечник, связанный с мембраной (происходит ее поступательное движение). Как только напряжение пропадает, возвратная пружина возвращает мембрану в исходное положение (возвратное движение). Подача импульсов на электрическую часть управляется электронным блоком управления инжектором.

Роликовый

Что касается остальных видов, то у них электрическая часть, в принципе, идентична и представляет собой обычный электродвигатель постоянного тока, работающий от сети 12 В. А вот механические части – разные.

Роликовый топливный насос

В роликовом типе насоса рабочими элементами являются ротор с проделанными пазами, в которые установлены ролики. Эта конструкция помещена в корпус с внутренней полостью сложной формы, имеющая камеры (впускную и выпускную, сделанные в виде проточек и соединенные с подающей и выпускной магистралями). Суть работы сводится к тому, что ролики просто перегоняют бензин с одной камеры во вторую.

Шестеренчатый

В шестеренчатом типе используется две шестеренки, установленные одна в другую. Внутренняя шестерня – меньше по размеру, и движется по траектории эксцентрика. Благодаря этому между шестернями имеется камера, в которой и осуществляется захват топлива из подающего канала и перекачка его в выпускной канал.

Шестеренчатый насос

Центробежный тип

Роликовый и шестеренчатый типы электробензонасосов – менее распространены, чем центробежные, они же – турбинные.

Центробежный насос

Устройство топливного насоса такого типа включает в себя крыльчатку с большим количеством лопастей. При вращении эта турбина создает завихрения бензина, что обеспечивает его всасывание в насос и дальнейшее выталкивание в магистраль.

Мы рассмотрели устройство топливных насосов немного упрощенно. Ведь в их конструкции имеются дополнительно впускные и редукционные клапаны, в задачу которых входит подача топлива только в одном направлении. То есть, бензин, попавший в насос, вернуться в бак уже сможет только по обратной магистрали, пройдя через все составные элементы системы питания. Также в задачу одного из клапанов входит запирание и прекращение закачки при определенных условиях.

Турбинный насос

Что касается насосов высокого давления, используемых в дизельных моторах, то там принцип действия кардинально отличается, и подробно о таких узлах системы питания узнать можно здесь.

Бензонасос — элемент топливной системы автомобиля который осуществляет подачу топлива к системе дозирования (карбюратор/форсунка). Необходимость такой детали в топливной системе возникает через техническое расположение двигателя и бензобака относительно друг-друга. В автомобилях устанавливаются один из двух типов бензонасосов: механический, электрический.

Механические применяются в карбюраторных машинах (подача топлива под низким давлением).

Электрические — в автомобилях инжекторного типа (подача топлива происходит под высоким давлением).

Бензонасос где находится, назначение устройства

Расположение устройства, отвечающего за бесперебойную доставку энергоносителя в рабочем режиме, зависит от его типа. Механические применяются на авто с карбюраторами, а также в качестве вспомогательной системы дизельного транспорта. Для создания активного и вместе с тем эффективного разрежения функция управления режимом накачки топлива передается распределительному валу двигателя. Даже автовладельцы, не располагающие специальными знаниями, всегда безошибочно расскажут о том, где находится механический бензонасос. При поиске неисправностей или замене этот агрегат ищут в зоне расположения двигателя.

Системы подачи топлива с электрическим приводом приводятся в действие непосредственно от аккумулятора или генератора. Это снимает ограничение на место расположения этого элемента. В зависимости от задумки конструктора нагнетатели могут располагаться в зоне топливного бака или в подкапотном пространстве. Устройство бензонасоса при этом зависит от целого ряда факторов. К числу таких относятся возложенные функции, ожидаемые динамика и мощность мотора.

Распространенные неисправности

Электрический топливный насос имеет достаточно большой ресурс, который заложен в него инженерами. Но такой ресурс становится реальным только при соблюдении ряда условий, которых в процессе эксплуатации добиться удается далеко не всегда.

Учтите, что топливный насос является далеко не самым дешевым элементом, так что будет лучше создать для работы насоса условия, максимально приближенные к идеальным. Добавим, что любому ответственному автовладельцу сделать это будет очень даже не сложно.

Главными врагами насосов являются:

  1. Езда с практически пустым топливным баком;
  2. Загрязненный топливный фильтр или сетка бензонасоса;

В первом случае насос плохо охлаждается по причине отсутствия должного количества топлива в баке, а также возрастает риск захватить из бака осевшую в самый низ грязь и даже воздух. Все это может послужить  поводом для сокращения ресурса и/или выхода топливного насоса из строя. Старайтесь сразу же и немедленно заправляться после загорания сигнальной лампочки, а еще лучше держите в баке не менее 5-10 литров  неприкосновенного запаса.

Второй  причиной неполадок с бензонасосом является использование грязного топлива низкого качества и несвоевременная замена фильтров. Топливному  насосу необходимо постоянно поддерживать рабочее давление. Протолкнуть топливо через забитые фильтры устройству намного сложнее, а это говорит о неизбежном возрастании нагрузки на насос и повышенном его износе.

Назначение

Такой насос требуется для того, чтобы регулировать своевременную подачу солярки в камеру сгорания дизельного двигателя, а еще – чтобы определить нужный момент впрыска. После того, как появились аккумуляторные системы впрыска, функцию определения нужного момента впрыска стали выполнять форсунки, которые управляются электронным блоком дизельного двигателя.

Чтобы ТНВД подавал горючую смесь, требуется насос низкого давления. Устройство, подкачивающее топливо низкого давления, устанавливается либо на коробку помпы высокого давления, либо рядом с ним. Топливный насос низкого давления (подкачивающий) осуществляет перекачку топлива к распределителю под высоким давлением.

Насос низкого и высокого давления (подкачивающий) может работать в двух режимах. Первый режим – это подготовительный. В начальной фазе, поршень опускается и набирает топливо. На второй фазе клапан подачи солярки закрывается, и поршень выдавливает топливо прямо на ТНВД.

Устройство помпы низкого давления состоит из нескольких частей:

  • кулачковый вал;
  • вал ротора;
  • диск распределения;
  • соединительная муфта;
  • приводная шестеренка;
  • главный корпус – статор.

Устройства, подкачивающие топливо низкого давления, бывают двух видов схем, каждый из которых имеет свои достоинства и недостатки.

  • Первый тип – это механический подкачивающий насос низкого давления. Принцип работы этого вида основан на том, что коленчатый вал дизельного двигателя при вращении нажимает на специальный кулачок, нажатие на который приводит в движение поршень высокого давления. Работа этого механизма полностью обеспечивает мотор необходимым количеством топлива.
  • Существует еще один вид устройства низкого давления, подкачивающее топливо – это электрический элемент. Появление этого вида помп произошло по причине того, что со временем в автомобилях стало появляться все больше электроники. Поэтому механический тип не создавал нужного высокого давления. Принцип работы основан на том, что внутри насоса установлен специальный двигатель. Чаще всего такой вид ТННД устанавливается на дизельные двигатели.

Основные неисправности и ресурс топливных насосов

Внешние признаки неисправностей топливных насосов похожи на неполадки других систем двигателя:

  • частичная потеря мощности, двигатель «не тянет»;
  • замедленный отклик при активном нажатии на педаль «газа», двигатель «тупит»;
  • неустойчивые обороты на холостом ходу;
  • затрудненный пуск хорошо прогретого двигателя.

Системы питания автомобильных двигателей состоят не только из трубопроводов и качающих устройств. В них установлены фильтры грубой и тонкой очистки, регуляторы давления, переливные и обратные клапаны и электронные датчики контроля и управления.

Неполадки системы питания могут быть вызваны неисправностями других её компонентов, и не обязательно связаны с топливными насосами:

  • Никто не застрахован от заливки в бак грязного или некачественного горючего на придорожной АЗС.
  • Забившийся грязью сетчатый фильтр топливного модуля вызовет у владельца авто мысли об отказе электронасоса. Отложения парафина из «летней» солярки на фильтре грубой очистки или в отстойнике навлекут подозрения на подкачивающее устройство.
  • Различные «очистители топливной системы» смывают отложения с днища и стенок топливного бака, забивают фильтры и сетки и, в конечном итоге, приходят в распылители форсунок.

Электрические центробежные устройства имеют наибольший ресурс про сравнению с другими типами топливных агрегатов, срок службы их достигает 200 тыс. км.

Подшипники скольжения, — втулки вала электродвигателя, изготовлены из малофрикционной бронзы и порошка графита. За весь срок службы двигателя дополнительная смазка втулок не требуется.

Распространённые «страшилки» про опасность работы электронасоса «всухую», при пустом топливном баке, необоснованны:

  • Двигатель без горючего заглохнет сам и его системы отключит ЭСУД.
  • Принудительно заторможенный «сухой» электронасос может выдержать под напряжением до пяти минут, после чего сгорит его предохранитель в цепи питания. Сам насос останется не повреждённым.

Загоревшаяся на приборной панели красная лампочка предупреждает водителя об уменьшении количества топлива в баке, а не об аварийной ситуации.

Принцип работы

  • При неработающем подкачивающем насосе впускной и нагнетательный клапаны закрыты, а надпоршневое и подпоршневое пространство заполнено топливом.
  • При вращении кулачкового вала топливного насоса толкатель и поршень под действием эксцентрика вала и пружин совершают возвратно-поступательное движение.
  • Когда выступ эксцентрика отходит от толкателя, поршень и толкатель под действием пружин движутся в сторону кулачкового вала. При этом в подпоршневом пространстве создается давление, а в надпоршневом — разрежение. Нагнетательный клапан закрывается, а впускной открывается, и топливо из впускного канала, А поступает в надпоршневое пространство, а из подпоршневого выжимается по каналу Б в топливный фильтр и далее в головку топливного насоса.
  • Когда выступ эксцентрика набегает на толкатель, последний с помощью стержня перемещает поршень, сжимая пружину. В надпоршневом пространстве создается давление, а в подпоршневом — разрежение. Впускной клапан закрывается, а нагнетательный клапан открывается, и топливо перетекает из надпоршневого пространства в подпоршневое. Таким образом, топливо подается к топливному насосу при движении поршня в сторону эксцентрика под действием пружины, а при движении поршня под действием эксцентрика оно перетекает из надпоршневого пространства в подпоршневое. При последующих ходах поршня процесс повторяется в той же последовательности.
  • При повышении давления в нагнетательном канале Б (например, при уменьшении расхода топлива топливным насосом или засорении топливного фильтра) пружина, перемещая поршень не может преодолеть сопротивление топлива, и поршень останавливается.
  • Положение поршня в этом случае зависит от расхода топлива. Чем меньше расход топлива, тем выше давление в нагнетательном канале, тем раньше останавливается поршень и тем меньше его рабочий ход.
  • При меньшем рабочем ходе поршня меньше топлива подается в нагнетательный канал. Поэтому даже при малом расходе топлива давление в нагнетательном канале не поднимается выше определенного.
  • Так автоматически ограничивается максимальное давление топлива, которое подается подкачивающим насосом в систему. Это следует учитывать в эксплуатации.
  • При несвоевременной замене фильтра тонкой очистки топлива, его подача в систему становится недостаточной, и дизель теряет мощность.

а — нагнетание топлива в систему; б — перетекание топлива; в — прекращение подачи топлива; 15 — эксцентрик.

Топливный насос электрический

Топливный электронасос используется в бензиновых ДВС, оснащенных системой распределенного впрыска топлива.

Кроме этого данный тип насосов может также применяться как на дизелях, так и на бензиновых двигателях с системой прямого впрыска топлива. В этом случае электрический ТН встраивается в контур низкого давления для того чтобы обеспечить подачу топлива к ТНВД.

Электрический ТН способен создавать рабочее давление в диапазоне 0,3 — 0,7 МПа. Топливный электронасос может устанавливаться как в топливопроводе, так и непосредственно в топливном баке.

Чаще всего насос устанавливается внутрь бака, что обеспечивает более быстрое охлаждение насоса, за счет его погруженности в топливо.

Конструкция электрического топливного насоса

Электрический насос состоит из:

  • привода электрического типа (электрический двигатель);
  • металлического корпуса;
  • датчика расхода топлива;
  • топливного заборника;
  • топливного фильтра сетчатого;
  • клапанов – обратного и редукционного

Конструктивно топливный электронасос можно разделить на две части: электродвигатель и, непосредственно, насос. Обе части объединены в одном металлическом корпусе. Все элементы насоса находятся в постоянном контакте с топливом.

Это возможно благодаря высокому электрическому сопротивлению бензина, который выступает в роли изолятора и предотвращает короткое замыкание.

Работа насоса обеспечивается двумя клапанами: редукционным и обратным. Обратный клапан обеспечивает запирание топливной системы при остановке двигателя.

А редукционный клапан необходим для поддержания в топливной системе необходимого давления, что обеспечивается отсеканием излишков топлива.

Что такое топливная система самолета? | Конструкция топливной системы самолета

Топливная система самолета; Изображение Кредиты: Райан Фрост из Омахи, штат Нью-Йорк, США, Топливная система самолета в музее авиации и космонавтики «Крылья над Скалистыми горами» (4282638817), CC BY 2.0

Топливо подается к клапану управления подачей топлива по топливопроводам (обычно известным как селектор топлива). Этот клапан выполняет несколько функций. Во-первых, он служит запорным клапаном для бензина. Во второй функции пилот может выбрать, какой танк питает двигатель. На многих самолетах пилот может выбирать между левым и правым баком.

Функция отключения представляет собой отдельный клапан, расположенный после клапана выбора топлива на некоторых самолетах. Газоколатор — это топливный фильтр, который можно открыть на земле и слить бензиновые загрязнители тяжелее нефти, в первую очередь воду и ил, после селекторного клапана, расположенного в нижнем положении в топливном потоке.

Независимо от условий эксплуатации самолета, каждая топливная система самолета должна хранить и распределять чистое топливо по двигателю (двигателям) при давлении и скорости потока, способных поддерживать работу. Из-за относительного размера и сложности самолета, на котором они установлены, топливные системы существенно различаются от одного самолета к другому.

Топливная система состоит из единственного бензобака с гравитационной подачей топлива и топливопровода, который соединяет его с авиадвигателем в его основной форме. Топливная система современного многомоторного пассажирского или грузового самолета, вероятно, будет состоять из множества топливных баков, расположенных в крыле, фюзеляже (или в обоих) и, в некоторых случаях, в эмпанже. Внутренние топливные насосы, а также соответствующие клапаны и трубопроводы будут установлены в каждом баке для питания двигателей, обеспечения возможности дозаправки и выгрузки топлива, изоляции различных баков и, в некоторых случаях, для слива топлива или оптимизации центра тяжести самолета.

Итак, давайте вернемся к нашему вопросу …
