Как устранить утечку жидкости в гидроусилителе руля

Прокачиваем ГУР своими руками

Менять рабочую жидкость и прокачивать систему гидроусилителя руля необходимо в строгом соответствии с регламентом и установленным алгоритмом.

При этом существуют исключения, когда автопроизводители корректируют процесс прокачки, стараясь сделать его более удобным и простым. Имея под рукой руководство по эксплуатации, обязательно загляните в нужный раздел. Там вы найдете все необходимое, что связано с гидроусилителем, установленным конкретно на вашем транспортном средстве. Из-за внесения некоторых особенностей каждого производителя авто и систем ГУР, универсальной схемы прокачки фактически существовать не может. Есть несколько общих моментов, характерных для всех гидроусилителей.

Именно на них и предлагаю сделать основной акцент. Это даст вам возможность понять, что следует делать и от чего отталкиваться, планируя самостоятельно прокачать гидроусилитель на собственной машине.

Изначально потребуются соответствующие условия, где вы сможете поднять машину полностью или вывесить передние колеса. Если нужно, старая жидкость сливается из расширительного бачка. Чтобы это сделать, снимается возвратный шланг с бачка и в него вставляется заглушка. Это не позволит гидравлической жидкости выливаться.

Освободив один из краников на бачке, к нему подсоединяется шланг, соединенный с пустой пластиковой бутылкой. Именно туда в последующем будет сливаться гидравлическая смесь из системы гидроусилителя. Это наиболее простая и распространенная схема.

Чтобы упростить себе откачку основного объема старой жидкости, можно воспользоваться шприцем. Как только в бачке останется минимальный объем гидравлики, которую уже не удается откачать этим приспособлением, можно переходить к следующему этапу. А именно заливать новую жидкость до верхней отметки на расширительном бачке. После этого обязательно повращайте передние колеса в разные стороны и строго до упора. Это позволит оставшейся старой жидкости вытечь через подсоединенный шланг.

Учтите, что теперь свежее гидравлическое масло будет вытеснять старое. Внимательно контролируйте уровень и старайтесь не давать воздуху попадать внутрь системы через шланг.

Дальнейшие действия

Примерно половину пути нам уже удалось преодолеть вместе. Как видите, пока ничего сложного. Все можно сделать своими руками, не обладая особыми навыками и глубокими познаниями.

Завершив все предыдущие этапы, выполните такие действия:

если в расширительном бачке упал уровень жидкости, долейте масло;
запустите мотор буквально на 3 секунды и выключите;
жидкость начнет распространяться по системе;
долейте масло до отметки МАКС, и повторите процедуру с ДВС;
такой цикл требует обычно 3-5 повторений;
останавливать прокачку нужно тогда, когда в бутылку для слива перестал выходить воздух;
если в емкость поступает чистая гидравлика без пузырей, в системе воздуха не осталось;
верните на место возвратный шланг;
при необходимости долейте масло до максимальной отметки;
запустите мотор;
медленно вращайте рулевым колесом влево и вправо до упора 4-5 раз;
выкрутив до упора руль, остановитесь на 2-3 секунды, и вращайте в обратную сторону;
при наличии оставшегося воздуха он попадет в расширительный бачок;
следите за тем, чтобы насос ГУР при прокачке не создавал постороннего шума;
как только на поверхности жидкости ГУР в бачке прекратили появляться пузырьки воздуха, прокачка завершена;
плотно закрутите крышку бачка.

Существует альтернативный метод прокачки, не предусматривающий запуск двигателя. В этом случае нужно просто крутить рулевое колесо до упора в левую и правую сторону.

Но все чаще автопроизводители отказываются от этой схемы по причине низкой эффективности процедуры прокачки.

Оптимально, если по завершению процедуры масло в расширительном бачке ГУР оказалось на отметке между МИН и МАКС. Это обусловлено свойством жидкости расширяться при нагреве. Потому заливать масло до упора не рекомендуется.

Замена поврежденных шлангов высокого давления

Из всего вышесказанного можно сделать вывод, что ремонт РВД заключается или в замене поврежденного участка или в замене пришедших в негодность фитингов.

При замене поврежденного участка, так же как и при замене фитингов, понадобится обжимать соединительные муфты, то есть технологически эти два действия очень похожи.

Шланги высокого давления

Последовательность операций при этом выглядит таким образом:

Поврежденный рукав отсоединяется от основного механизма.
На отрезном станке режется новый рукав по размеру старого. Причем для замера берется расстояние между торцами ниппелей на его концах. Выбирать лучше РВД, рассчитанный на большее давление, чем то, на которое был рассчитан старый РВД.
Подобрать нужный диаметр поможет маркировка, которая ставится на рукавах.

Заводская маркировка DN обозначает диаметр внутреннего канала шланга.

Если предстоит ремонт рукава, рассчитанного на повышенное давление (тяжелого рукава), его концы зачищают изнутри и снаружи до металлической оплетки. Эта операция производится на окорочных станках.
Затем подбирают нужные фитинги. Это может быть сопряжено с определенными сложностями, так как импортные фитинги изготовляются по разным стандартам. В случае затруднений проще всего произвести замеры по старому фитингу штангенциркулем и резьбомером, что позволит точно установить нужные диаметр и шаг резьбы и затем подобрать нужные параметры нового фитинга по таблицам.
После окорки и подбора фитингов производится их опрессовка на обжимных станках. Для каждого диаметра подбираются съемные обжимные кулачки.
Далее обязательно проводится проверка качества опрессовки. Для этого используется контрольный щуп, но лучше всего проводить тестирование на специальном испытательном стенде.

Если попалось нестандартное соединение, то ремонт осуществляется с помощью ремонтного фитинга. Для этого берется головка старого фитинга, к которой припаивается часть, подлежащая опрессовке.

Рукава высокого давления

Этим методом часто пользуются автолюбители для экстренного ремонта шлангов ГУР, а так же владельцы насосов и минимоек Кирхер.

Замена поврежденных шлангов высокого давления

Шланги высокого давления

Последовательность операций при этом выглядит таким образом:

Поврежденный рукав отсоединяется от основного механизма.
На отрезном станке режется новый рукав по размеру старого. Причем для замера берется расстояние между торцами ниппелей на его концах. Выбирать лучше РВД, рассчитанный на большее давление, чем то, на которое был рассчитан старый РВД.
Подобрать нужный диаметр поможет маркировка, которая ставится на рукавах.

Заводская маркировка DN обозначает диаметр внутреннего канала шланга.

Рукава высокого давления

Новые конструктивные элементы

Производители автомашин для того чтобы снизить давление в системе ГУР при прямолинейном движении автомобиля устанавливают электронный блок управления всей системы.

При высоких скоростях такая система регулирует давление масла таким образом, что управление авто становится более информативным и водитель всегда успевает вовремя среагировать на малейшее изменение траектории движения.

Но и на внедрении электрорегулировки давления масла усовершенствования не заканчиваются. На смену механическому ГУР пришел электрический масляный насос. Механический привод заменил электродвигатель, который способен изменять частоту вращения при изменении скорости движения автомобиля.

А концепт кары уже оборудованы электроусилителем руля вместо гидравлики.

Предполагаемые повреждения

Автомобилисты могут в процессе эксплуатации сталкиваться с разными типами повреждений гидравлики, после которых необходим ремонт шлангов ГУР. Можно обозначить такие пункты:

Брак производителя. Особенность характерна для недостаточно известных компаний-изготовителей гидравлического оборудования. Характеризуется поломка некачественным обжимом стыка рукава либо фитинга. Такое происходит при неотлаженном или неверно настроенном оборудовании.
Эксплуатационная выработка. Повреждения получаются вследствие износа во время работы механизма. Основными проблемами являются разрывы корда, порезы и перетертые участки. Часто это возникает за счет провисаний шланга из-за неправильно подобранной длины.
Конструкционные нестыковки. Выход из строя происходит по причине установки несоответствующего по заданным автопроизводителем характеристикам оборудования. В таких ситуациях возможен разрыв провода либо срыв фитингов по причине несоответствия давления в системе с допустимым значением для шланга.
Разногласие в температурных либо химических характеристиках. Повреждение структуры может наступать во время эксплуатации при температуре окружающей среды, на которую не рассчитывалась такая резина, а также во время использования агрессивных химических веществ в структуре рабочей жидкости.

Повреждения на шлангах ГУР

Все характеристики и допустимые эксплуатационные параметры для каждого шланга производитель указывает в инструкции по применению.

Неисправности гидравлики, с которыми не рекомендуется дальнейшая эксплуатация автомобиля:

фитинги значительно повреждены коррозионными процессами;
значительный излом рукава;
существенное истирание наружной части шланга;
наличие полной или частичной закупорки внутри рукавов;
отсутствие герметизации соединений;
срыв фитинга с посадочного диаметра;
утечка жидкости на стыках;
деформация или повреждения внутренней поверхности от высокого давления или превышения температуры.

Во всех случаях требуется замена или ремонт рукава.

Устранение неполадок со шлангами ГУР

Повреждение шланга в большинстве случаев происходит по причине частого поворота рулевого колеса с большим усилием. Износ наступает у шланга, соединенного с ограничительным клапаном.

При монтаже и ремонте шлангов ГУР необходимо учитывать, что допустимое давление в системе может варьироваться в зависимости от моделей автомобиля в интервале 80…130 кГс/см 2 .

Такие значительные эксплуатационные показатели не позволяют использовать во время ремонта какие-либо типы хомутов. Необходимо выбрать наиболее приемлемый вариант:

Замена рукава полностью.
Частичная замена деформированного или изношенного участка с монтажом фитингов на новом рукаве.

Замена и установка нового шланга выполняется по следующим пунктам:

при помощи подъемника или домкрата переднюю ось необходимо приподнять;
рулевое колесо выворачивается максимально влево;

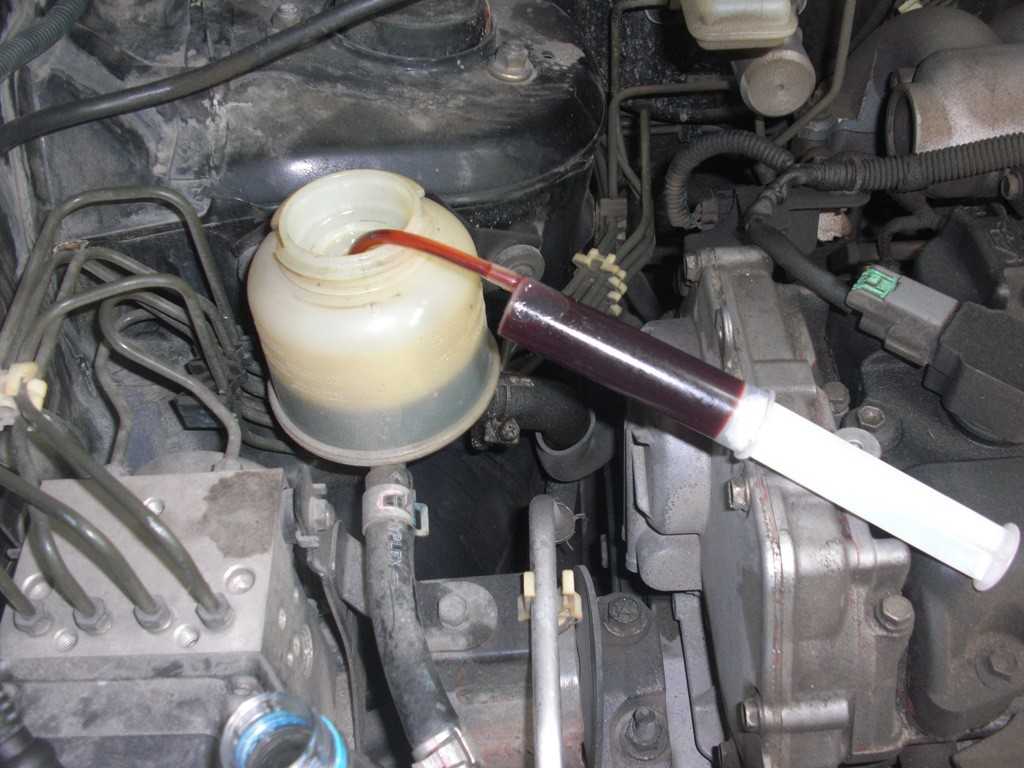

на конец медицинского шприца надевается трубка для выкачки из бачка остатков рабочей жидкости;
после откачки шланг необходимо отсоединить и заглушить отверстия гидравлики;
подбирается новый рукав с рабочими допустимыми характеристиками, чтобы не поменялись эксплуатационные характеристики узла;
на место старого шлага монтируется новый, после чего в систему заливается рабочая жидкость.

При правильном проведении работ работоспособность гидравлики полностью восстанавливается.

Советы по эксплуатации гидроусилителя руля

Рекомендации, которые позволят увеличить ресурс использования системы ГУР:

Всегда надо следить за уровнем смазки в бачке, при недостатке жидкость добавляется

Важно вовремя производить замену вещества и контролировать его состояние. При покупке нового масла необходимо проверять его качество на цвет и запах.
Руль нельзя задерживать долго в крайнем левом либо правом положениях, более, чем на пять секунд

Это приводит к образованию избыточной нагрузки на насосный механизм, функционирующий без охлаждения.
В момент, когда автомобиль ставится на стоянку, необходимо следить за тем, чтобы колеса были в прямом положении. Это позволит снизить нагрузку с системы ГУР при дальнейшем запуске силового агрегата. Особенно важно следить за этим в холодное время года, когда смазочное вещество быстро густеет.
Нельзя затягивать с ремонтом системы. Если появляются признаки неисправности, нужно выполнять диагностику и искать причину проблемы. Эксплуатация авто с неработающим или дефектным ГУР допускается, но крайне нежелательна. Своевременный ремонт позволит устранить неисправность с меньшими финансовыми затратами.
Всегда необходимо следить за состоянием рулевой рейки, в частности, за пыльниками и сальниками. Это позволит увеличить их ресурс эксплуатации и сэкономить деньги на дальнейшем ремонте.
Не допускается длительное использование транспортного средства с поврежденными насосным устройством. Это станет причиной ускоренного износа и поломки распределительного механизма, а также составляющих элементов рулевой системы.
Всегда надо следить за герметичностью ГУР. При наличии утечек выполняется полная диагностика всех мест соединений и уплотнителей. Проблемы должны быть своевременно ликвидированы.
Периодически нужно производить диагностику натяжения приводного ремешка. Если есть необходимость, выполняется его регулировка.
Один раз в 1-2 года нужно менять фильтр, расположенный в расширительном резервуаре.

Решение проблем

Избавляемся от воздуха в системе

Теперь детально рассмотрим несколько способов, как выгнать воздух из гидроусилителя. Первым делом осмотрите систему на наличие повреждений, если такие не обнаружились невооружённым взглядом, сменим метод поиска. Нужно попросить знакомого прийти на помощь. автомобиля и попросите вашего друга дать движение рулю из стороны в сторону. На резиновых трубочках или патрубках могли появиться пузыри. Если вы обнаружили такое место, значит, эту деталь нужно заменить на новую.

Если причина крылась в незакрытом колпачке на баке с жидкостью — обязательно закройте его. После этого можно попытаться выгнать воздух из системы самостоятельно. Включите двигатель вашего транспортного средства, дайте ему проработать на холостом ходу около 5 минут. После этого начните поворачивать руль вправо до упора, задержитесь в таком положении на 10 секунд, после чего поворачивайте влево и опять задержите это положение.

После нескольких таких циклов прокрутки рулевого колеса воздух из системы должен выйти. Проверить это можно, взглянув на техническую жидкость, в ней не должно быть пены.

Если всё ещё масло в ГУРе пенится, отсоедините возвратный шланг, заткните его импровизированной заглушкой. Отсоединённый конец шланга погрузите в чистую ёмкость, которой может служить стеклянная банка. Включите мотор, и крутите руль до упора из стороны в сторону, пока из шланга не потечёт жидкость. Глушим двигатель, в бачок и повторяем манипуляцию. Делать это следует до тех пор, пока не начнёт вытекать масло без пузырьков.

Прочистка штуцера

Чтобы добраться к штуцерам, необходимо снять колеса автомобиля и открутить защитный колпак, воспользовавшись ключом на восемь. После этого к штуцеру подсоединяем шланг диаметром около 6,5 миллиметров. По этому шлангу будет стекать масло из гидравлической системы

Важный момент! Обратите внимание, что при сливании жидкости из штуцера вы должны добавлять масло в бачок, чтобы его уровень не был ниже минимального! Выполняем процесс до тех пор, пока не начнёт вытекать чистое масло без пены и грязи. Собираем систему обратно и прокачиваем жидкость по системе поворотами руля при включённом двигателе

Действия при замене и ремонте насоса

Поменять этот агрегат можно своими руками. Возможна даже замена подшипника, вышедшего из строя. В этом случае пригодится ремкомплект насоса гидроусилителя, который можно купить в любом автомобильном магазине.

Прежде чем принимать решение на проведение ремонтных работ надо проверить наличие жидкости в бачке, а также соответствие ее марки разрешенной к применению на данной машине. Часто, причиной возникновения признаков неисправности бывает появление воздушных пробок в системе. Поэтому при подозрении на это надо прокачать гидравлику, удалив все воздушные пробки. Работоспособность ГУР в этом случае может полностью восстановиться.

Если при проверке качества рабочей жидкости обнаружится, что она не соответствует стандарту, надо поменять ее на жидкость нужной марки.

В случае когда принято решение делать ремонт насоса гидроусилителя руля, требуется подготовить рабочее место и нужный инструмент, а также материалы для проведения работ:

нужен ключ на «12», а также головки на «14» и «24»;
потребуется съемник для стопорных колец;
заранее приготовить две шайбы из меди, прокладку для заднего кожуха, уплотнительные кольца, в количестве двух штук и сальник, их может заменить ремкомплект насоса гидроусилителя;
обязательно наличие подшипника, имеющего маркировку «6202» и внешний диаметр 35 мм;
для откачивания масла из бачка нужен большой шприц и емкость;
очистить верстак и покрыть его чистым картоном для разборки насоса;
подготовить мелкую наждачную бумагу и ветошь для протирки.

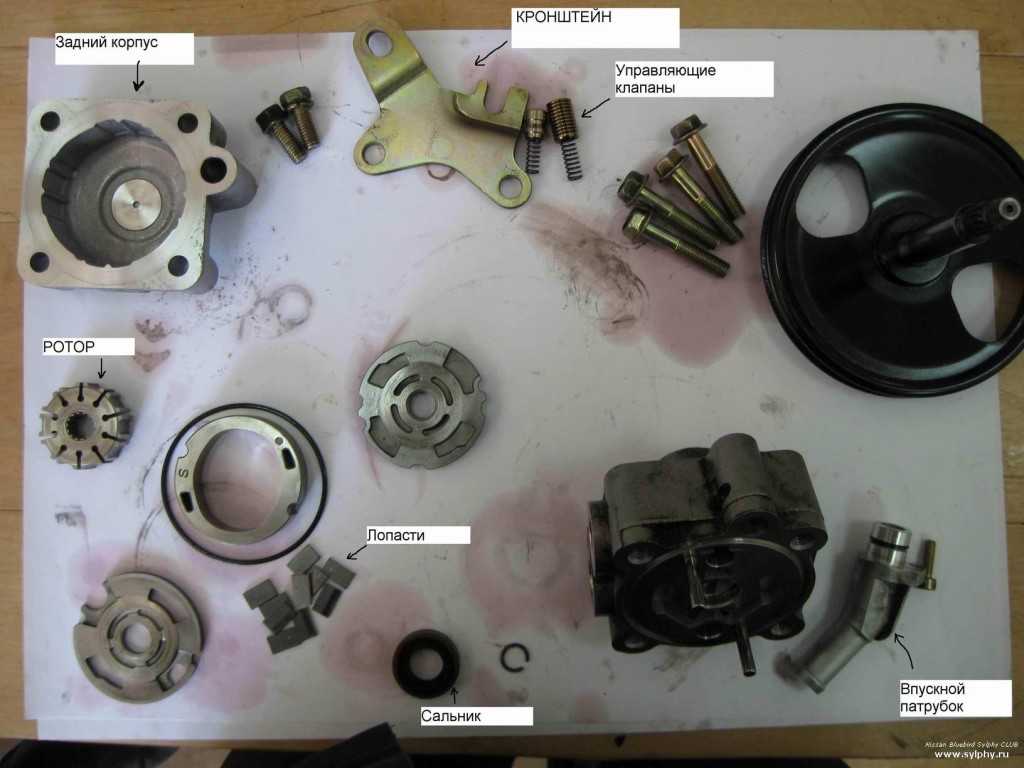

Для того чтобы снять насос ГУР и отремонтировать его своими руками, требуется выполнить следующие действия.

Слегка отпустить осевой болт, который крепит насосный агрегат к скобе, используя отверстие имеющееся в шкиве. Полностью открутить стопорную гайку натяжителя и снять ремень.
Используя шприц, откачать гидравлическую жидкость из бачка. Поворачивать руль вправо-влево до упора, чтобы масло полностью вышло из системы, проделать это несколько раз для полного очищения трубопроводов.

Ослабить хомут на шланге, который идет от расширительного бачка, и снять этот трубопровод.

Открутить болт, который крепит шланг высокого давления, идущий от насоса в систему.
Вынуть осевой болт крепящий насос к скобе и вставить вместо него отвертку или подходящий по диаметру металлический прут, для того чтобы застопорить шкив. После этого открутить гайку, которая закрепляет шкив насоса.
Вытащить освобожденный насосный агрегат ГУР вверх и положить его на специально приготовленное место. Удалить с корпуса агрегата грязь и масло.
С помощью съемника убрать стопорное кольцо подшипника.
Открутить болты крепления задней крышки. Аккуратно ее поддеть небольшой отверткой и снять, контролируя, чтобы лопасти ротора не выпали из корпуса.

Вытащить лопасти и положить на заранее подготовленные пронумерованные бумажки, чтобы ничего не перепутать во время сборки

Внимание! Запомнить положение лопастей в собранном виде. При установке в корпус закругленная часть этих лопастей должна быть повернута наружу.

Снять пластину и все детали находящиеся под ней.
Выбить вал, осторожно постукивая при этом отверткой.

Выпрессовать подшипник с вала насоса.

Поменять негодный подшипник на заранее подготовленный.

Проверить детали насосного агрегата на предмет дефектов и износа. Почистить поверхности от грязи и шероховатостей. Специалисты утверждают — простая чистка внутренних деталей уменьшает зазоры и позволяет продлить работу этого агрегата без замены каких-либо частей.

Сборку проделать в обратной последовательности. В обязательном порядке поменять сальник, уплотнительные кольца и шайбы на новые, приготовленные заранее.

Если починить насос ГУР своими руками для вас сложно или для этого нет времени, то возможна замена насоса гидроусилителя на новый. Это существенно сократит время ремонта.

Также смотрите видео по теме:

Что же такое РВД (рукав высокого давления)

Ключевое свойство РВД — гибкость. Это трубопровод, обладающий гибкостью, используемый для транспортировки жидкостей (это может быть вода, масло, смазка, гликоль, эмульсии) с целью передачи рабочего усилия.

Ни одна гидравлическая система не способна существовать без РВД: где-то требуется соединить две движущиеся части гидросистемы, где-то по инженерным соображениям гибкий рукав подойдёт лучше негибкого трубопровода — вариантов множество.

Внешний вид у РВД примитивен, это шланг, оборудованный соединительными фитингами. В действительности же — РВД — сложнейшая конструкция. Две и более трубки помещены одна в другую. Каждая из трубок имеет армирование (усиление) с помощью текстильных а чаще металлических оплёток или навивок. Количество вложенных друг в друга армированных трубопроводов может достигать шести: чем больше, тем на большее давление рассчитан рукав.

Замена масла в ГУР на Приоре

Замена в ГУР на Приоре своими руками — обязательная для всех операция. ГУР или гидроусилитель руля — устройство, которое сейчас есть практически в каждом автомобиле как отечественного, так и зарубежного происхождения. Благодаря ему к рулевому колесу прикладывается меньше усилий, что делает движение абсолютно безопасным. Потому многих начинает интересовать вопрос, какое масло в ГУР лучше, как заменить состав в случае необходимости.

Месторасположение гидроусилителя руля на Приоре.

Сама конструкция будет особенно актуальной для внедорожников, больших грузовиков. Обладает она и ещё несколькими дополнительными возможностями:

Позволяет управлять автомобилем, даже если система вышла из строя.
Смягчает удары руля по рукам, когда дорога неровная. Помогает сохранить контроль над машиной, даже если переднее колесо было разорвано во время движения.
Делает гораздо меньшим передаточное число у рулевого механизма. Автомобиль становится менее манёвренным, но более стабильным.

Но многие считают, что доливка масла не нужна, как и его замена, ведь на дороге автомобиль чувствует и ведёт себя отлично.

Специалисты всё же рекомендуют проводить эту процедуру, примерно через каждые 3 года эксплуатации, или 50–60 тысяч километров пробега.

Преимущества компании

Спрос на услуги компании, ее популярность, объясняется достоинствами:

обязательностью оперативного изготовления рукавов ВД, независимо от времени суток, погодных, климатических условий;
наличием большого числа мобильных, оборудованных современным высокотехнологичным оборудованием, укомплектованных высококвалифицированными мастерами, мастерских;
слаженной работой службы диспетчеров и обеспеченность каждого автотранспортного средства, на базе которого установлена мастерская, современными средствами связи, навигации, регистрации;
использование при изготовлении пневматических, гидравлических шлангов комплектующих деталей и расходных материалов только от проверенных временем, мировых производителей, что является гарантией качественных технических и эксплуатационных параметров;
прозрачность ценообразования делает доступными услуги компании для любого владельца спецтехники, руководителя промышленного предприятия, индивидуального предпринимателя;
изготовление РВД не только стандартной конструкции, но и по образцам, описанию технических параметров;
технологическими возможностями изготавливать рукава ВД с широким диапазоном величин диаметра условного прохода (от 5-ти до 60-ти миллиметров).

Прокачка гидравлической системы гидроусилителя руля Lada Largus

Замена, доливка жидкости производится в случае испарения, утечки жидкости из гидросистемы гидроусилителя рулевого упраления. Если утечка вызвана неисправностью, то после ремонта, вам не только необходимо заменить, долить жидкость, но и прокачать ее, для того, чтобы избавиться от воздушных пробках в системе. Кроме того, гидравлическая жидкость меняется в случае чрезмерного загрязнения. В данной статье мы расскажем о замене жидкости в гидросистеме и прокачке гидросистемы гидроусилителя руля Лада Ларгус.

Вам потребуются: пассатижи, емкость для сбора жидкости.

Согласно рекомендации завода изготовителя жидкость в системе гидроусилителя рулевого управления не меняют в течение всего срока эксплуатации автомобиля. Однако если жидкость в бачке сильно загрязнена или потемнела, то ее следует заменить. При сильном загрязнении или потемнении жидкости проверьте исправность насоса гидроусилителя и рулевого механизма. Возможно, их необходимо отремонтировать или заменить. Не используйте слитую жидкость повторно: она загрязнена, насыщена воздухом и влагой. Всегда заливайте в систему только новую жидкость той марки, которая была залита прежде. 1. Приподнимите переднюю часть автомобиля и установите ее на надежные опоры так, чтобы передние колеса не касались земли. При наличии подъемника можно приподнять весь автомобиль. 2. Откачайте (например, шприцем или резиновой грушей) жидкость из бачка гидроусилителя рулевого управления. 3. Сожмите отогнутые ушки хомута шланга возврата жидкости в бачок, сдвиньте хомут по шлангу и отсоедините шланг . 4. Опустите конец отсоединенного сливного шланга в заранее подготовленную емкость. Если длины шланга недостаточно, нарастите его отрезком любого шланга подходящего диаметра. 5. Слейте жидкость из системы гидроусилителя рулевого управления, два-три раза пустив двигатель на несколько секунд и одновременно поворачивая рулевое колесо поочередно в обе стороны до упора. 6. Присоедините шланг возврата жидкости к бачку гидроусилителя. 7. Залейте жидкость в бачок и удалите воздух из системы гидроусилитепя рулевого управления (см. «Прокачка системы гидроусилителя рулевого управления» абзац ниже). Не переливайте жидкость выше метки «МАХ». 8. Установите пробку на место и вытрите потеки.

Прокачка (удаление воздуха) гидравлической системы усилителя рулевого управления необходима после любых работ, связанных с разгерметизацией системы (замена насоса или трубопроводов). Признаком наличия воздуха в системе является подклинивание рулевого колеса при попытке резко повернуть его. Кроме того, насос издает повышенный шум в момент поворота рулевого колеса, а жидкость в бачке обычно вспенивается, 1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры {«башмаки») под задние колеса. 2. Приподнимите переднюю часть автомобиля и установите ее на надежные опоры так, чтобы передние колеса не касались земли. При наличии подъемника можно приподнять весь автомобиль. 3. Залейте рабочую жидкость в систему гидроусилителя до метки «МАХ» 4. Не пуская двигатель, поверните рулевое колесо пять-шесть раз влево и вправо до упора. 5. Пустите двигатель и поверните рулевое колесо до упора в одну сторону. Не увеличивайте обороты двигателя выше оборотов холостого хода. Предупреждение: Не удерживайте рулевое колесо в крайнем положении более 5 с. 6. Поверните рулевое колесо до упора в противоположную сторону. 7. Верните рулевое колесо в среднее положение и заглушите двигатель. 8. Проверьте уровень рабочей жидкости в бачке гидроусилителя и при необходимости долейте жидкость. Уровень рабочей жидкости в бачке при прогретом двигателе должен находиться не выше метки «МАХ», а на холодном — не ниже метки МIN 9. Повторяйте операции 4-7 до тех пор, пока уровень жидкости в бачке при повороте руля перестанет снижаться и в жидкости перестанут появляться пузырьки воздуха. 10. Долейте необходимое количество рабочей жидкости, Не переливайте жидкость выше метки «МАХ». 11. Опустите передние колеса на землю. Пустите двигатель и сделайте несколько полных поворотов рулевого колеса от одного крайнего положения до другого. Убедитесь, что разница уровней жидкости в бачке при левых и правых поворотах рулевого колеса незначительна. Убедитесь, что разница между уровнем рабочей жидкости при работающем двигателе и уровнем после остановки двигателя находится в пределах 5 мм. Если разница уровней достигла 5 мм или более, значит, воздух удален из системы не полностью и следует повторить прокачку. 12. Установите пробку бачка на место и вытрите потеки жидкости.

Ремонт и замена шлангов ГУР

Причина возникновения повреждений шлангов ГУР чаще всего состоит в том, что при вращении рулевого колеса в силу трения возникает серьезное усилие. Это усилие вызывает деформацию эластичного элемента, который меняет размеры отверстий в распределительном механизме, регулирующем перепад давления в гидроцилиндре.

В результате изнашивается рукав ГУР, подведенный к ограничительному клапану. Этот рукав ГУР рассчитан на давление, в зависимости от марки автомобиля, от 70 до 130 кГс/см2.

При таком высоком давлении ремонт поврежденного шланга ГУР с помощью хомутов или проволоки практически невозможен.

Остается два варианта: или заменить трубку ГУР целиком, или заменить только поврежденную её часть, переставив фитинги на новый шланг.

Причем перестановку фитингов лучше производить в условиях специальной мастерской.

Замена и установка шланга ГУР производится следующим образом:

Передняя часть автомобиля поднимается на домкратах.
Руль до упора выворачивается влево.
Шприцем с насаженной на иголку трубкой из бачка гидроусилителя откачивается жидкость.
После этого отсоединяется шланг, рабочие отверстия гидравлической системы закрываются заглушками.

Шланги гидроусилителя руля

Подбор нового шланга производится с точным соблюдением диаметра, иначе могут измениться рабочие качества гидроусилителя.

Затем производится установка нового шланга, заливка жидкости в гидравлическую систему и проверка качества монтажа.

Источник

Схема рулевого управления

Рулевое управление состоит из:

трапеции;
привода;
собственно рулевого механизма;
гидравлического усилителя (ГУРа) или гидрообъемной системы (ГОРУ).

Рулевая трапеция «отвечает» за поворот управляемых колес на разные углы. Механизм действия таков, что передние и задние колеса имеют общий центр поворота и поворачиваются вокруг него. Расположен он на продолжении оси задних колес. Если посмотреть со стороны моста, механизм действительно напоминает по форме трапецию.

Движение трактора задает рулевое управление

Конструктивно трапеция представляет собой две поперечные рулевые тяги, соединенные между собой сошкой, два поворотных рычага и балку переднего моста. Каждая тяга состоит из соединительной трубы и двух наконечников с разнонаправленной резьбой (один с левой, другой — с правой). Соединяющая их сошка при поворотах перемещается, крайние положения ограничены ходом поршня ГУРа. При движении по прямой сошка находится на продольной оси трактора. Шарниры наконечников заполнены заводской долговременной смазкой и защищены от влаги, пыли и грязи резиновым чехлом и регулировочной пробкой.

Привод передает вращения от рулевого колеса к рулевому механизму и гидроусилителю. Он включает в себя рулевую колонку, колесо и систему валов, соединенных между собой карданными шарнирами. В кабине привод закреплен на амортизаторах, что снижает передачу вибраций.

Гидроусилитель рулевого управления (ГУР) уменьшает усилие тракториста независимо от условий работы и повышает маневренность трактора. Он заметно облегчает работу с передней и боковой навеской, резко увеличивающей нагрузку на передние колеса. Незаменим при работе с ковшом, бульдозерным отвалом и пр. Гидросистема ГУРа — отдельная, состоит из насоса, распределителя и силового цилиндра, также снабжена датчиком автоматической блокировки заднего дифференциала.

Обязательно почитайте: Устройство бортового редуктора

Управление трактором МТЗ 82 выглядит так:

Тракторист вращает рулевое колесо (например, вправо).
Вращение через привод передается на червячный механизм и остановит поступление масла от насоса в переднюю и нижнюю сливные выточки.
Под давлением масла из средней нагнетательной выточки поршень будет поворачивать вал и сошку влево, а сошка через тяги рулевой трапеции повернет направляющие колеса вправо.

Предельный угол поворота внутреннего колеса составляет 40°, при этом наружное колесо поворачивается на 30°. Рычаги управления МТЗ 82 нового образца располагают справа от водителя, недалеко от руля.

Основные типы изделий

Хомут шланговый – соединительный механизм, который имеет множество вариативных конструкций и типоразмеров. В специализированных магазинах представлен огромный ассортимент: от дешевых китайских вариантов до надежных немецких изделий. Доступные в продаже хомуты для крепления шлангов делятся на несколько видов:

Спиральные. Механизмы используются для соединения рукавов с наружной спиралью.
Червячные. Устройство содержит специальный винт, который стягивает перфорированную или штампованную ленту вокруг трубы.
Силовые. Надежный крепеж, предназначенный для эксплуатации в тяжелых условиях, имеет высокую зажимную силу.
Усиленные. Лента и фиксатор подобной арматуры представляют собой единую конструкцию, которая способна выдержать значительные нагрузки и давление.

Крепежные механизмы не отличаются абсолютной универсальностью. Каждый тип изделий имеет свою специфику – используется для того или иного вида рукавов

По этой причине важно знать, с какой целью подбирается устройство
